Dépannage
94
(2) Enlevez les algues ou les débris accumu-lés autour de l’entrée de la tuyère, de
l’arbre d’entraînement, de la turbine, du
corps de la pompe de propulsion et de la
tuyère de poussée.
Si vous avez des difficultés à enlever les
débris, consultez un concessionnaire
Yamaha.
FJU34642Relance de la batterie
Si la batterie du scooter nautique est à plat, le
moteur peut être démarré à l’aide d’une bat-
terie de secours de 12 volts et de câbles vo-
lants.
FJU34664Branchement des câbles volants
AVERTISSEMENT
FWJ01251
Pour éviter que la batterie n’explose et que
le circuit électrique ne soit gravement
endommagé :
N’inversez pas la polarité des câbles vo-
lants lors de la connexion à la batterie.
Ne connectez pas le câble volant négatif
(–) à la borne négative (–) de la batterie
du scooter nautique.
Ne mettez pas en contact le câble volant
positif (+) avec le câble volant négatif (–).
(1) Connectez le câble volant positif (+) aux bornes positives (+) des deux batteries.
(2) Connectez une extrémité du câble volant négatif (–) à la borne négative (–) de la
batterie de secours. (3) Connectez l’autre extrémité du câble vo-
lant négatif (–) à un étrier du moteur.
(4) Démarrez le moteur, puis déconnectez les câbles volants en inversant la procé-
dure ci-dessus. (Cf. page 27 pour plus
d’informations sur le démarrage du mo-
teur.)
FJU36995Remplacement des fusibles
Si un fusible est grillé, remplacez-le.
Pour remplacer un fusible :
(1) Déposez les sièges. (Cf. page 40 pour lesprocédures de dépose et d’installation
du siège.)
1Câble volant négatif (–)
2 Câble volant positif (+)
3 Batterie de secours
4 Etriers du moteur
1 Fusible en bon état
2 Fusible grillé
2
3
1
4
2
1
UF3L70F0.book Page 94 Friday, November 8, 2013 4:04 PM

Dépannage

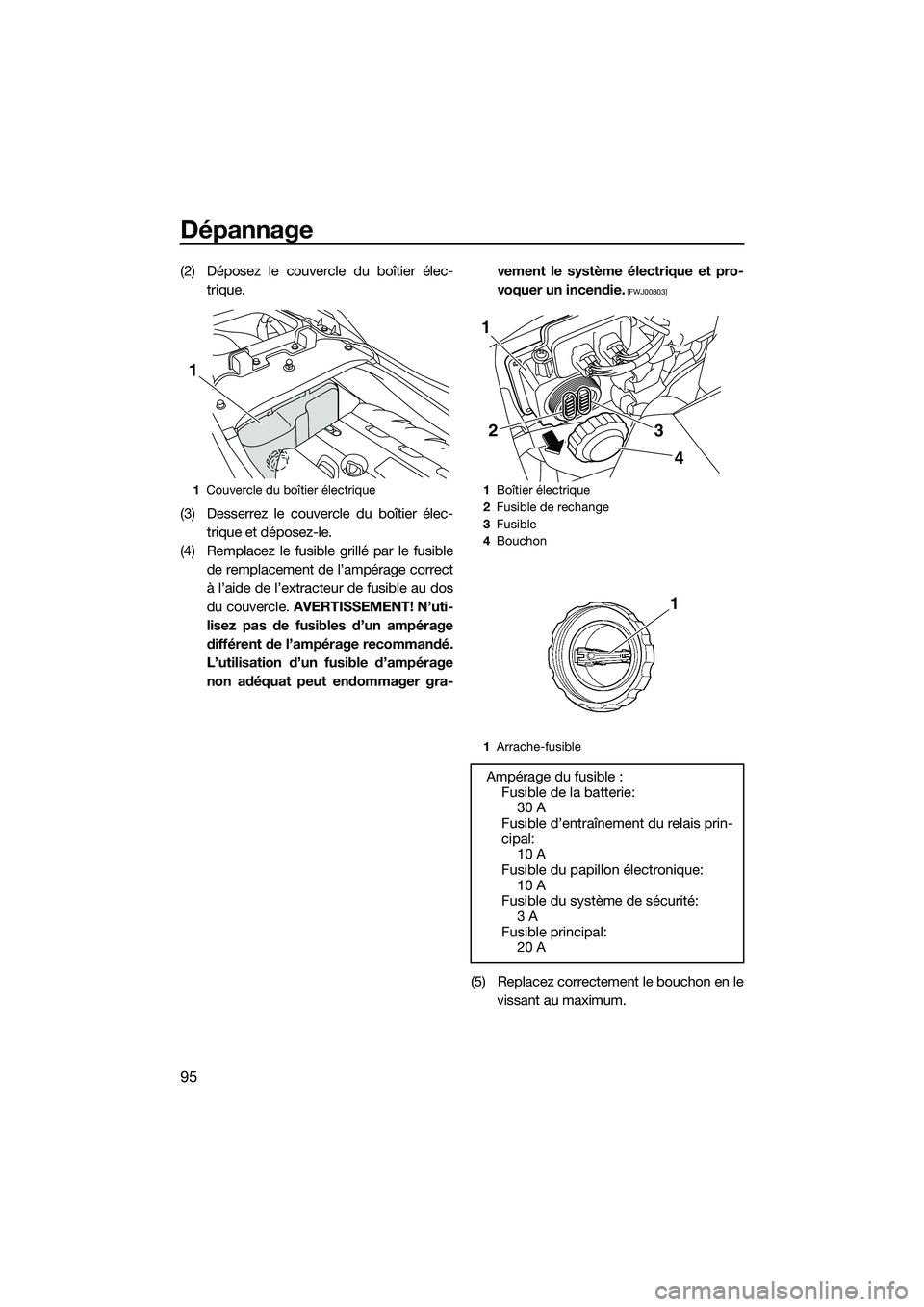

95
(2) Déposez le couvercle du boîtier élec-trique.
(3) Desserrez le couvercle du boîtier élec- trique et déposez-le.
(4) Remplacez le fusible grillé par le fusible de remplacement de l’ampérage correct
à l’aide de l’extracteur de fusible au dos
du couvercle. AVERTISSEMENT! N’uti-
lisez pas de fusibles d’un ampérage
différent de l’ampérage recommandé.
L’utilisation d’un fusible d’ampérage
non adéquat peut endommager gra- vement le système électrique et pro-
voquer un incendie.
[FWJ00803]
(5) Replacez correctement le bouchon en le
vissant au maximum.
1Couvercle du boîtier électrique
1
1Boîtier électrique
2 Fusible de rechange
3 Fusible
4 Bouchon
1 Arrache-fusible
Ampérage du fusible :
Fusible de la batterie: 30 A
Fusible d’entraînement du relais prin-
cipal: 10 A
Fusible du papillon électronique: 10 A
Fusible du système de sécurité:
3 A
Fusible principal: 20 A
3
2
4
1
UF3L70F0.book Page 95 Friday, November 8, 2013 4:04 PM

Dépannage
96
(6) Replacez correctement le couvercle duboîtier électrique dans sa position ini-
tiale.
(7) Replacez correctement les sièges dans leur position initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU41822Remplacement du fusible de la
pompe de cale
Si le fusible est grillé, remplacez-le.
Pour remplacer le fusible :
(1) Déposez les sièges et le cache du mo- teur. (Cf. page 40 pour plus d’informa-
tions sur les procédures de dépose et
d’installation des sièges et page 84 pour
plus d’informations sur les procédures
de dépose et d’installation du cache du
moteur.)
(2) Enlevez les attaches en plastique du tube annelé et des fils du fusible de la
pompe de cale.
REMARQUE:
Veillez à ne pas les laisser tomber dans le
compartiment moteur.
(3) Retirez le porte-fusible de la pompe decale du cache en caoutchouc, puis dé-
posez le couvercle du fusible.
(4) Remplacez le fusible grillé par le fusible de remplacement de l’ampérage correct.
AVERTISSEMENT! N’utilisez pas de fusibles d’un ampérage différent de
l’ampérage recommandé. L’utilisation
d’un fusible d’ampérage non adéquat
peut endommager gravement le sys-
tème électrique et provoquer un in-
cendie.
[FWJ00803]
REMARQUE:
En cas de difficulté pour enlever le fusible,
utilisez l’extracteur de fusible situé au dos du
1 Fusible en bon état
2 Fusible grillé
2
1
1 Fil du fusible de la pompe de cale
2 Lien en plastique
3 Tu b e a n n e l é
213
UF3L70F0.book Page 96 Friday, November 8, 2013 4:04 PM

Dépannage

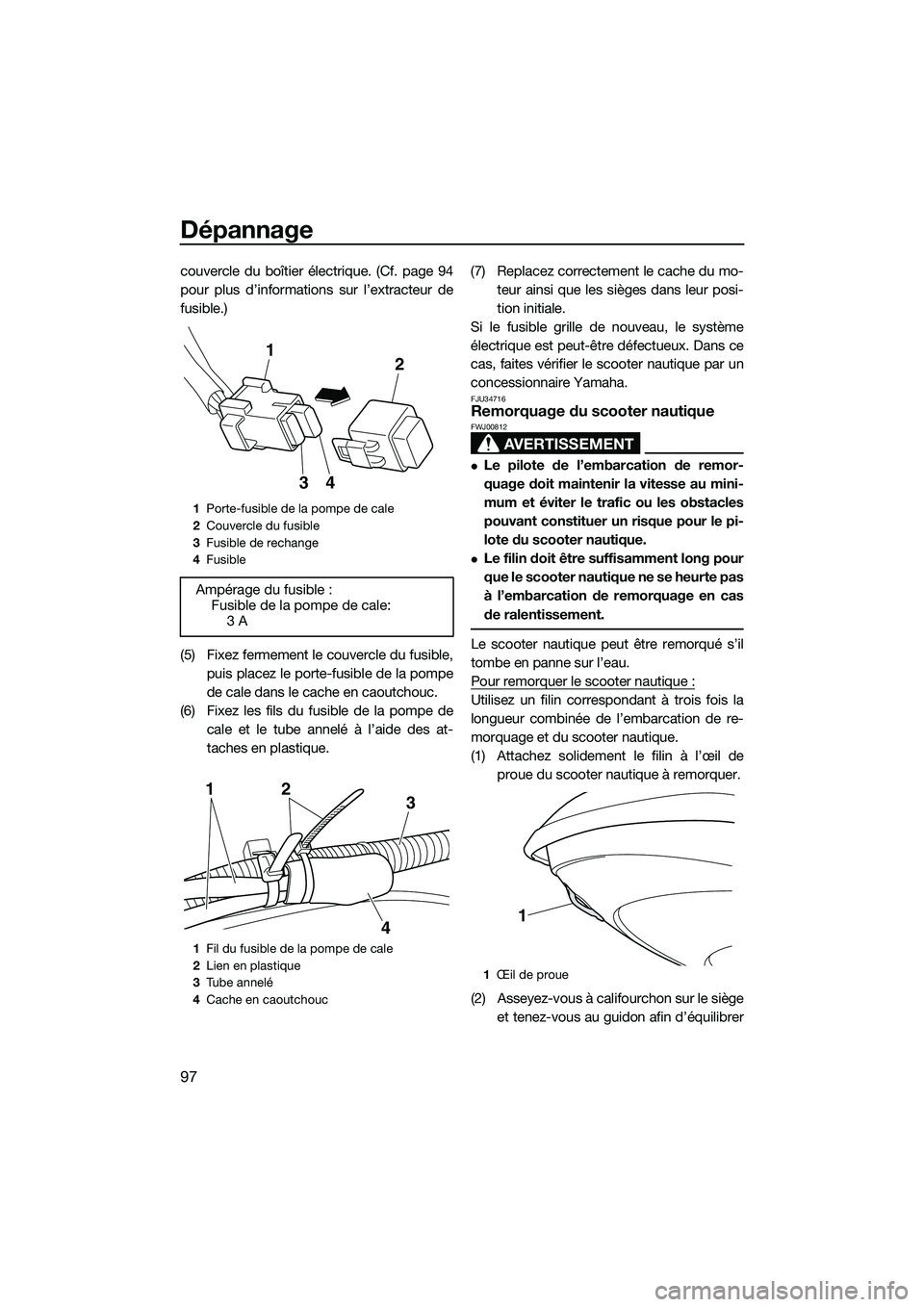

97
couvercle du boîtier électrique. (Cf. page 94
pour plus d’informations sur l’extracteur de
fusible.)
(5) Fixez fermement le couvercle du fusible,puis placez le porte-fusible de la pompe
de cale dans le cache en caoutchouc.
(6) Fixez les fils du fusible de la pompe de cale et le tube annelé à l’aide des at-
taches en plastique. (7) Replacez correctement le cache du mo-
teur ainsi que les sièges dans leur posi-
tion initiale.
Si le fusible grille de nouveau, le système
électrique est peut-être défectueux. Dans ce
cas, faites vérifier le scooter nautique par un
concessionnaire Yamaha.
FJU34716Remorquage du scooter nautique
AVERTISSEMENT
FWJ00812
Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstacles
pouvant constituer un risque pour le pi-
lote du scooter nautique.
Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Pour remorquer le scooter nautique :
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
(1) Attachez solidement le filin à l’œil de proue du scooter nautique à remorquer.
(2) Asseyez-vous à califourchon sur le siège et tenez-vous au guidon afin d’équilibrer
1Porte-fusible de la pompe de cale
2 Couvercle du fusible
3 Fusible de rechange
4 Fusible
Ampérage du fusible :
Fusible de la pompe de cale:3 A
1Fil du fusible de la pompe de cale
2 Lien en plastique
3 Tube annelé
4 Cache en caoutchouc
21
43
213
4
1Œil de proue
1
UF3L70F0.book Page 97 Friday, November 8, 2013 4:04 PM

Dépannage

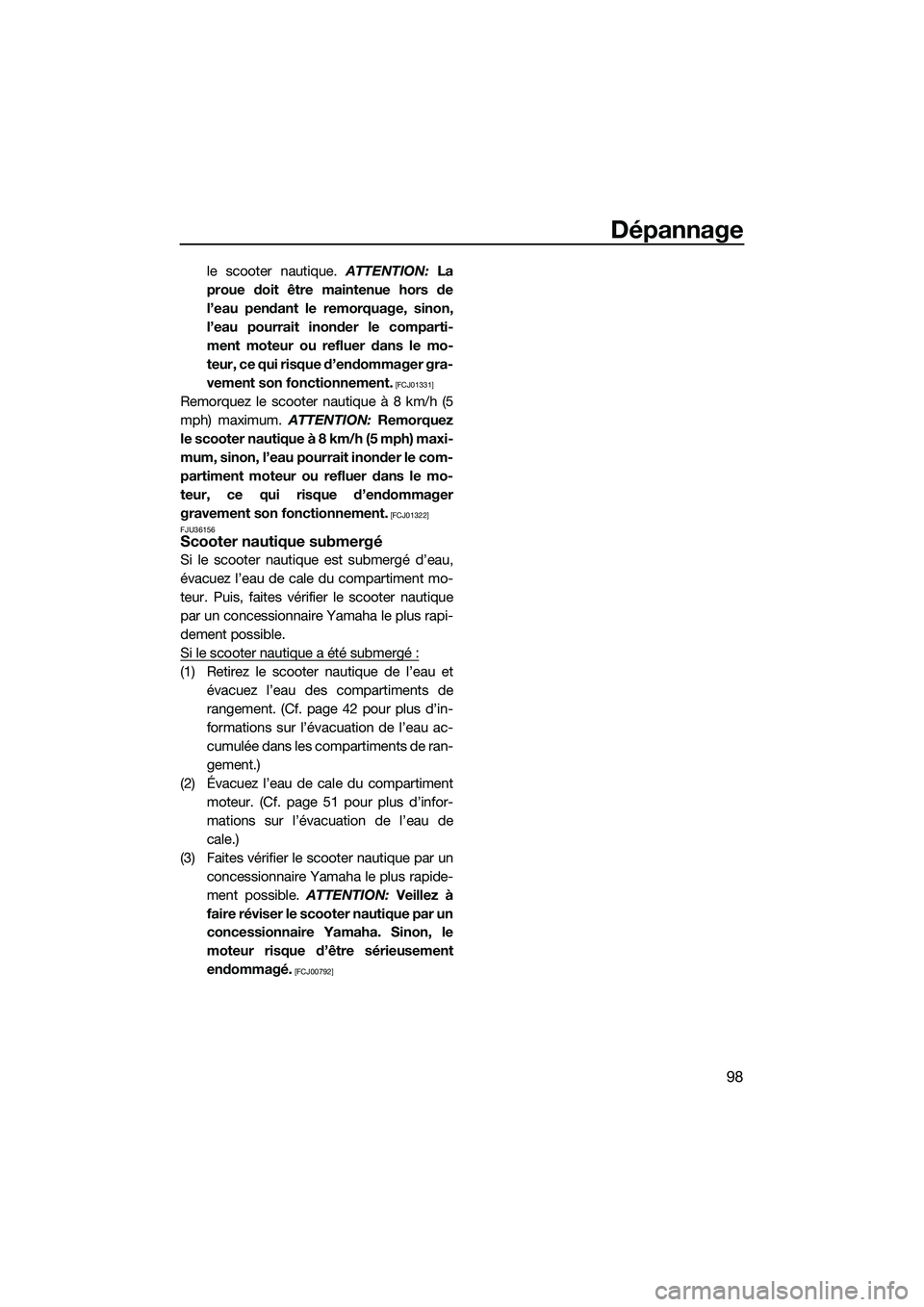

98
le scooter nautique. ATTENTION: La
proue doit être maintenue hors de
l’eau pendant le remorquage, sinon,
l’eau pourrait inonder le comparti-
ment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager gra-
vement son fonctionnement.
[FCJ01331]
Remorquez le scooter nautique à 8 km/h (5
mph) maximum. ATTENTION: Remorquez
le scooter nautique à 8 km/h (5 mph) maxi-
mum, sinon, l’eau pourrait inonder le com-
partiment moteur ou refluer dans le mo-
teur, ce qui risque d’endommager
gravement son fonctionnement.
[FCJ01322]
FJU36156
Scooter nautique submergé
Si le scooter nautique est submergé d’eau,
évacuez l’eau de cale du compartiment mo-
teur. Puis, faites vérifier le scooter nautique
par un concessionnaire Yamaha le plus rapi-
dement possible.
Si le scooter nautique a été submergé :
(1) Retirez le scooter nautique de l’eau et évacuez l’eau des compartiments de
rangement. (Cf. page 42 pour plus d’in-
formations sur l’évacuation de l’eau ac-
cumulée dans les compartiments de ran-
gement.)
(2) Évacuez l’eau de cale du compartiment moteur. (Cf. page 51 pour plus d’infor-
mations sur l’évacuation de l’eau de
cale.)
(3) Faites vérifier le scooter nautique par un concessionnaire Yamaha le plus rapide-
ment possible. ATTENTION: Veillez à
faire réviser le scooter nautique par un
concessionnaire Yamaha. Sinon, le
moteur risque d’être sérieusement
endommagé.
[FCJ00792]
UF3L70F0.book Page 98 Friday, November 8, 2013 4:04 PM

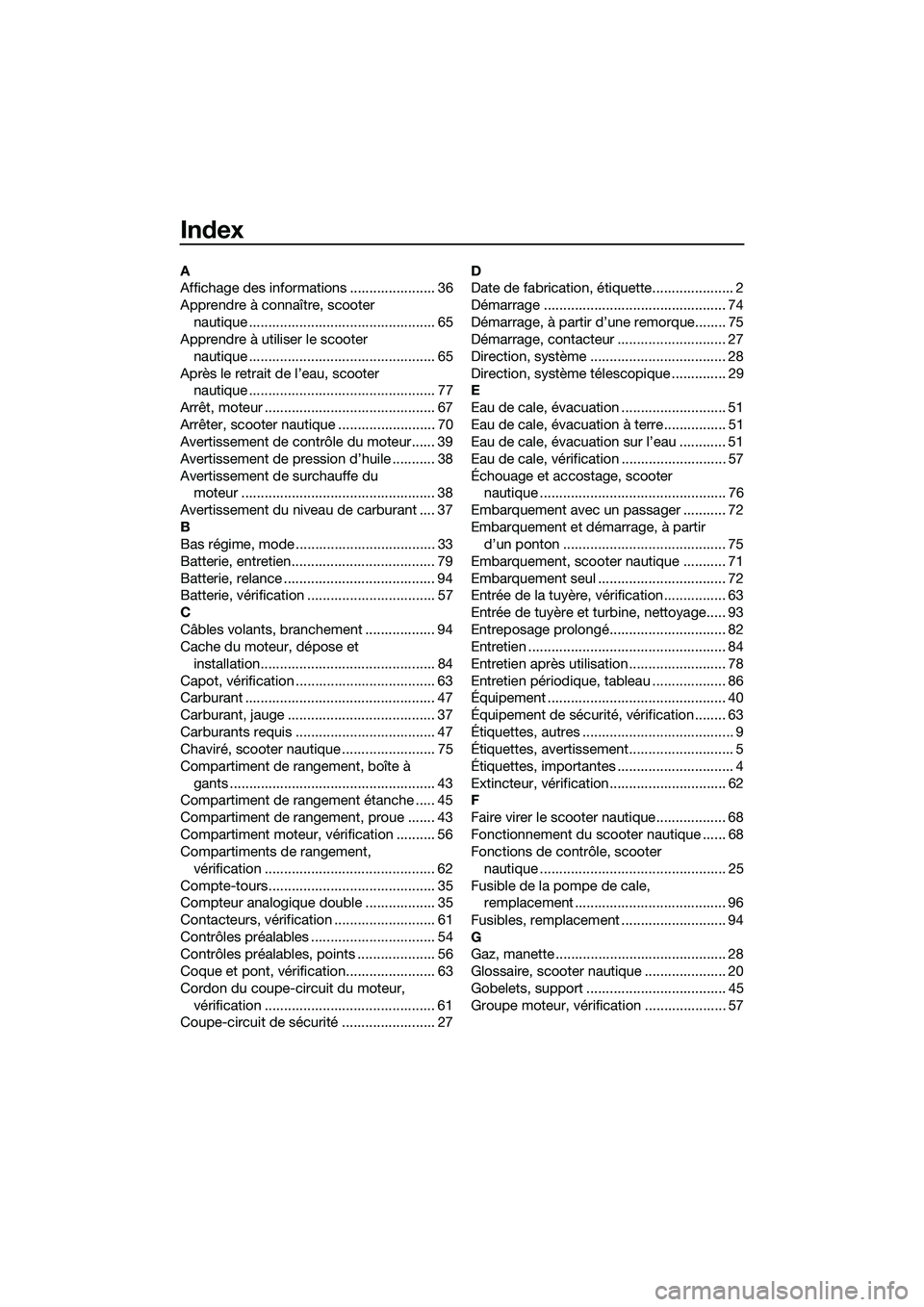

Index
A
Affichage des informations ...................... 36
Apprendre à connaître, scooter nautique ................................................ 65
Apprendre à utiliser le scooter
nautique ................................................ 65
Après le retrait de l’eau, scooter nautique ................................................ 77
Arrêt, moteur ............................................ 67
Arrêter, scooter nautique ......................... 70
Avertissement de contrôle du moteur...... 39
Avertissement de pression d’huile ........... 38
Avertissement de surchauffe du moteur .................................................. 38
Avertissement du niveau de carburant .... 37
B
Bas régime, mode .................................... 33
Batterie, entretien..................................... 79
Batterie, relance ....................................... 94
Batterie, vérification ................................. 57
C
Câbles volants, branchement .................. 94
Cache du moteur, dépose et installation............................................. 84
Capot, vérification .................................... 63
Carburant ................................................. 47
Carburant, jauge ...................................... 37
Carburants requis .................................... 47
Chaviré, scooter nautique ........................ 75
Compartiment de rangement, boîte à gants ..................................................... 43
Compartiment de rangement étanche ..... 45
Compartiment de rangement, proue ....... 43
Compartiment moteur, vérification .......... 56
Compartiments de rangement,
vérification ............................................ 62
Compte-tours........................................... 35
Compteur analogique double .................. 35
Contacteurs, vérification .......................... 61
Contrôles préalables ................................ 54
Contrôles préalables, points .................... 56
Coque et pont, vérification....................... 63
Cordon du coupe-circuit du moteur, vérification ............................................ 61
Coupe-circuit de sécurité ........................ 27 D
Date de fabrication, étiquette..................... 2
Démarrage ............................................... 74
Démarrage, à partir d’une remorque........ 75
Démarrage, contacteur ............................ 27
Direction, système ................................... 28
Direction, système télescopique .............. 29
E
Eau de cale, évacuation ........................... 51
Eau de cale, évacuation à terre................ 51
Eau de cale, évacuation sur l’eau ............ 51
Eau de cale, vérification ........................... 57
Échouage et accostage, scooter
nautique ................................................ 76
Embarquement avec un passager ........... 72
Embarquement et démarrage, à partir d’un ponton .......................................... 75
Embarquement, scooter nautique ........... 71
Embarquement seul ................................. 72
Entrée de la tuyère, vérification................ 63
Entrée de tuyère et turbine, nettoyage..... 93
Entreposage prolongé.............................. 82
Entretien ................................................... 84
Entretien après utilisation ......................... 78
Entretien périodique, tableau ................... 86
Équipement .............................................. 40
Équipement de sécurité, vérification ........ 63
Étiquettes, autres ....................................... 9
Étiquettes, avertissement........................... 5
Étiquettes, importantes .............................. 4
Extincteur, vérification.............................. 62
F
Faire virer le scooter nautique.................. 68
Fonctionnement du scooter nautique ...... 68
Fonctions de contrôle, scooter nautique ................................................ 25
Fusible de la pompe de cale, remplacement ....................................... 96
Fusibles, remplacement ........................... 94
G
Gaz, manette ............................................ 28
Glossaire, scooter nautique ..................... 20
Gobelets, support .................................... 45
Groupe moteur, vérification ..................... 57
UF3L70F0.book Page 1 Friday, November 8, 2013 4:04 PM

Index
H
Horaire, compteur/voltmètre .................... 36
Huile moteur............................................. 49
Huile moteur et filtre à huile ..................... 88
Huile moteur requise ................................ 49
L
Lubrification ............................................. 82
M
Manette des gaz, vérification ................... 60
Marche de rembarquement ..................... 41
Marche-arrière, manœuvre ...................... 71
Mise à l’eau, scooter nautique ................. 66
Mise à l’eau, vérifications postérieures .... 63
Mise à l’eau, vérifications préalables ....... 56
Modèle, informations ................................. 3
Modes de fonctionnement, scooter nautique ................................................ 33
Moteur, contacteur d’arrêt ....................... 27
Moteur, démarrage sur l’eau.................... 66
Moteur, numéro de série ............................ 1
Moteur, rodage ........................................ 53
N
Navigation, position ................................. 66
Navigation, règles .................................... 12
Nettoyage................................................. 82
Nettoyage du scooter nautique ............... 79
Niveau de carburant, vérification ............. 56
Niveau d’huile moteur, vérification........... 57
Numéro d’identification du scooter (CIN) ........................................................ 1
Numéros d’identification ............................ 1
O
Outils, trousse .......................................... 84
P
Passages d’eau de refroidissement, rinçage .................................................. 78
Plaque du constructeur.............................. 3
Poignée de rembarquement .................... 41
Poupe, yeux ............................................. 42
Primaire, numéro d’identification (PRI-ID) ................................................... 1
Principaux composants, emplacement ... 21
Profitez de votre scooter nautique en toute responsabilité .............................. 19
Proue, œil ................................................. 42 Q
QSTS, système de réglage rapide de
l’assiette................................................ 32
Quitter, scooter nautique ......................... 67
R
Ralenti du moteur, vérification ................. 64
Rangement, compartiments..................... 42
Recherche de pannes .............................. 90
Recherche des pannes, tableau .............. 90
Recommandé, équipement ...................... 16
Réglages du système de sécurité Yamaha ................................................. 26
Règles d’utilisation ................................... 13
Remorquage, scooter nautique ............... 97
Restrictions concernant les personnes habilitées à utiliser le scooter
nautique ................................................ 11
S
Scooter nautique, caractéristiques .......... 17
Scooter nautique, fonctions ..................... 31
Scooter nautique submergé..................... 98
Sécurité, informations .............................. 16
Sécurité nautique, règles ......................... 18
Séparateur d’eau...................................... 30
Séparateur d’eau, vérification .................. 57
Sièges ...................................................... 40
Sortie témoin d’eau de refroidissement, vérification ............................................ 64
Sorties témoin d’eau de
refroidissement ..................................... 30
Support de l’extincteur, du couvercle et de la bande, vérification ................... 62
Support de l’extincteur et couvercle ........ 45
Système d’alimentation, vérification ........ 56
Système de direction, vérification ............ 58
Système de marche arrière ...................... 31
Système de marche arrière, vérification ............................................ 60
Système de réglage rapide de l’assiette (QSTS), vérification ................ 59
Système de sécurité Yamaha .................. 26
T
Traitement antirouille................................ 83
Transmetteur de commande à distance ................................................ 25
UF3L70F0.book Page 2 Friday, November 8, 2013 4:04 PM

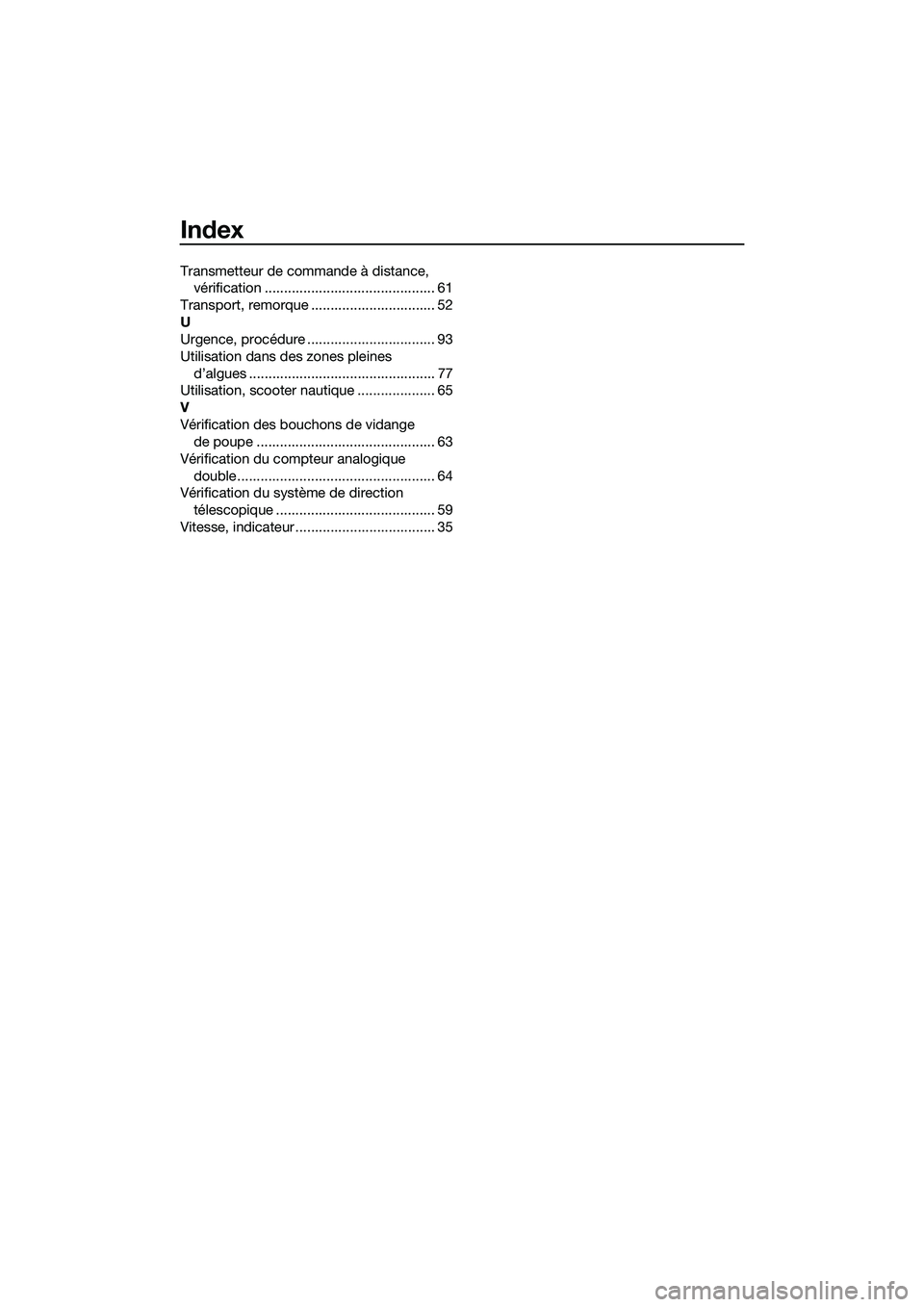

Index
Transmetteur de commande à distance, vérification ............................................ 61
Transport, remorque ................................ 52
U
Urgence, procédure ................................. 93
Utilisation dans des zones pleines d’algues ................................................ 77
Utilisation, scooter nautique .................... 65
V
Vérification des bouchons de vidange de poupe .............................................. 63
Vérification du compteur analogique double................................................... 64
Vérification du système de direction
télescopique ......................................... 59
Vitesse, indicateur .................................... 35
UF3L70F0.book Page 3 Friday, November 8, 2013 4:04 PM

UF3L70F0.book Page 4 Friday, November 8, 2013 4:04 PM

Imprimé aux États-Unis
Novembre 2013–0.1 × 1 CR
UF3L70F0.book Page 1 Friday, November 8, 2013 4:04 PM
