Fehlerbeseitigung
94
Geschwindigkeits-
oder Leistungsver-
lustSchalthebel Nicht vollständig auf
Vorwärtsfahrt ge-
schaltet Hebel bis zum An-
schlag nach vorne
drücken
32
Wasserfahr-
zeug-Be-
triebsart Niedrigdrehzahl-Be-
triebsmodus einge-
schaltet Niedrigdrehzahl-Be-
triebsmodus aus-
schalten
34
Kavitation Jeteinlass verstopft Reinigen 95 Flügelrad beschä-
digt, verschlissen Vo m Ya ma h a - H ä n d-
ler warten lassen
95
Motorüber-
hitzungs-
Warnu ng Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 39
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
38
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vo m Ya ma h a - H ä n d-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Falsche Oktanzahl Kraftstoff mit korrek- ter Oktanzahl ver-
wenden 48
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verö lt Vom Yamaha-Händ- ler warten lassen —
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3L71G0.book Page 94 Friday, June 20, 2014 2:19 PM

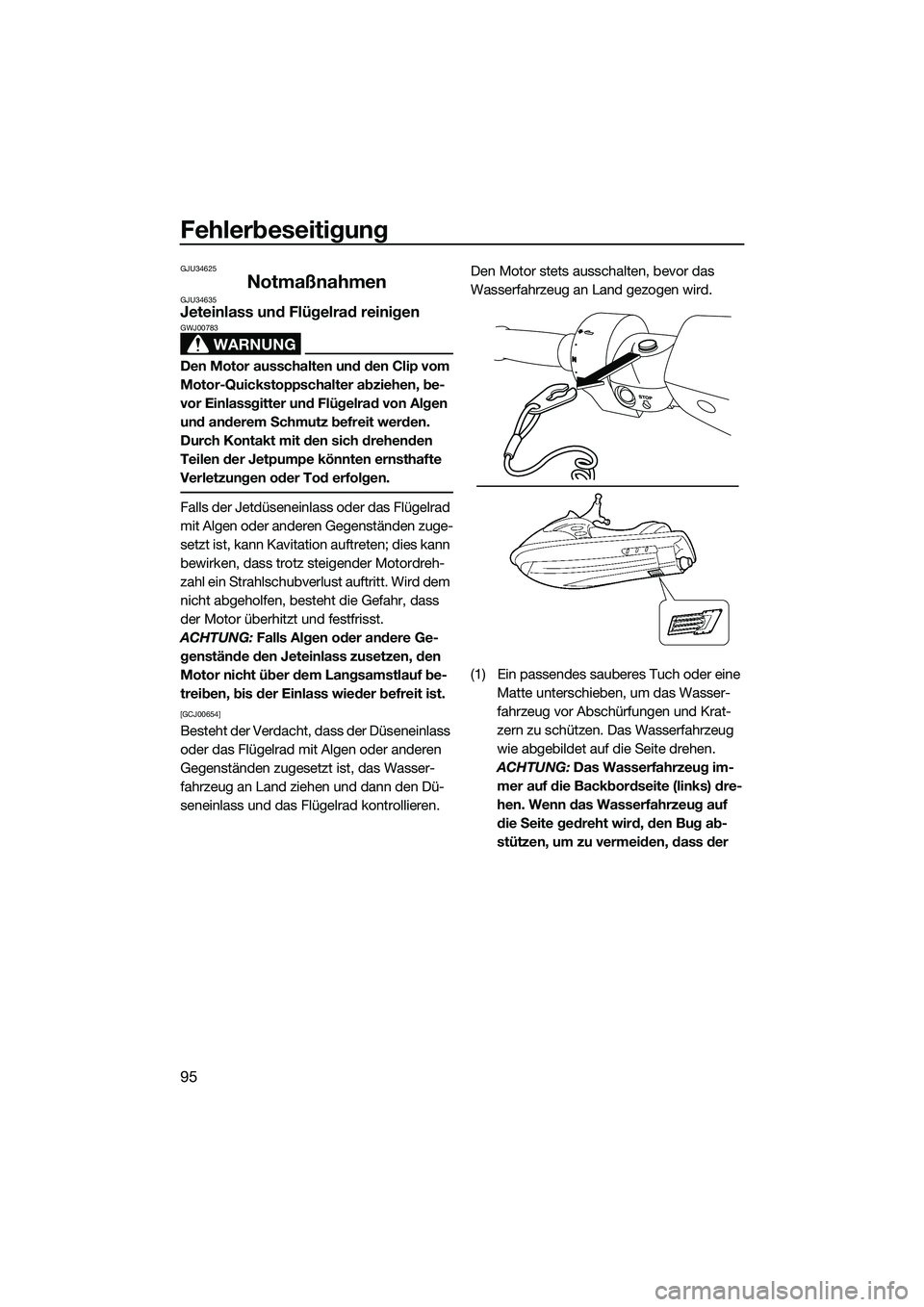

Fehlerbeseitigung
95
GJU34625
NotmaßnahmenGJU34635Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Fl ügelrad kontrollieren. Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF3L71G0.book Page 95 Friday, June 20, 2014 2:19 PM

Fehlerbeseitigung
96
Lenker verbogen oder beschädigt
wird.
[GCJ00662]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34664Starthilfekabel anschließen
WARNUNG
GWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi- nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 27.)
1Minus-Starthilfekabel (–)
2 Plus-Starthilfekabel (+)
3 Starthilfebatterie
4 Motorheberschlaufe
2
3
1
4
UF3L71G0.book Page 96 Friday, June 20, 2014 2:19 PM

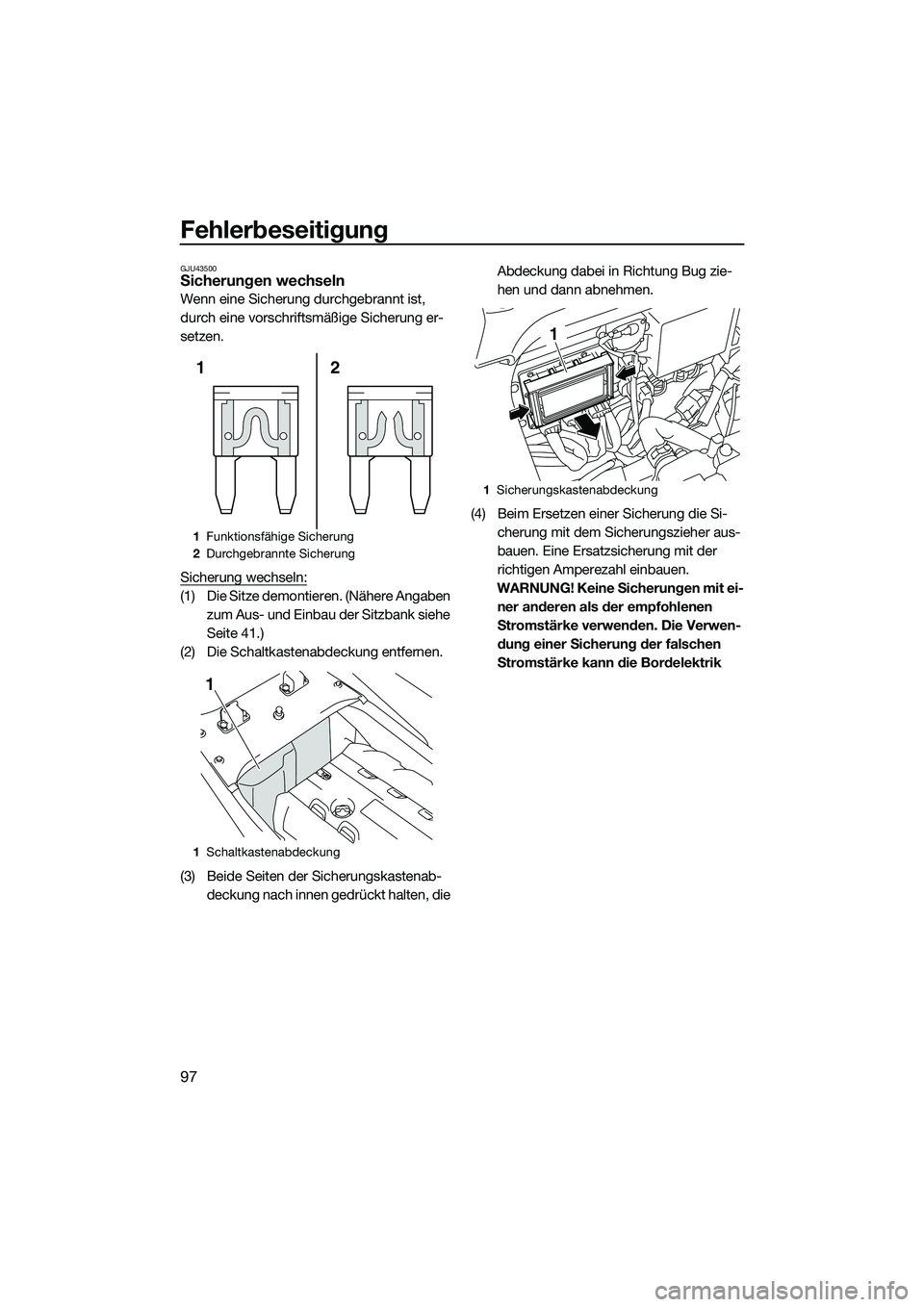

Fehlerbeseitigung
97
GJU43500Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 41.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Beide Seiten der Sicherungskastenab- deckung nach innen gedrückt halten, die Abdeckung dabei in Richtung Bug zie-
hen und dann abnehmen.
(4) Beim Ersetzen einer Sicherung die Si- cherung mit dem Sicherungszieher aus-
bauen. Eine Ersatzsicherung mit der
richtigen Amperezahl einbauen.
WARNUNG! Keine Sicherungen mit ei- ner anderen als der empfohlenen
Stromstärke verwenden. Die Verwen-
dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik
1 Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
1 Schaltkastenabdeckung
2
1
1
1 Sicherungskastenabdeckung
1
UF3L71G0.book Page 97 Friday, June 20, 2014 2:19 PM

Fehlerbeseitigung
98
wesentlich beschädigen und einen
Brand verursachen.
[GWJ00803]
(5) Die Sicherungskastenabdeckung sicher an ihre ursprüngliche Position montieren.
(6) Den Schaltkastendeckel sicher an seine ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen Position einbauen. Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des a
bgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len- ker festhalten, um das Wasserfahrzeug
1Drosselklappensteuerungs-Sicherung
2 Kraftstoffpumpen-Sicherung
3 Hauptrelais-Sicherung
4 Hauptsicherung
5 Sicherungszieher
6 Batteriesicherung
7 Bilgenpumpen-Sicherung
8 Sicherheitssystem-Sicherung
9 Ersatzsicherung
Sicherungs-Amperezahl:
Drosselklappensteuerungs-Siche-
rung:
10 A
Kraftstoffpumpen-Sicherung: 10 A
Hauptrelais-Sicherung: 10 A
Hauptsicherung:
20 A
Batteriesicherung: 30 A
Bilgenpumpen-Sicherung: 3 A
Sicherheitssystem-Sicherung:
3 A
1
9
23 4 5 6
87
1Bugöse
1
UF3L71G0.book Page 98 Friday, June 20, 2014 2:19 PM

Fehlerbeseitigung
99
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 43.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 52.)
(3) Das Wasserfahrzeug so bald wie mög- lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden. Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF3L71G0.book Page 99 Friday, June 20, 2014 2:19 PM

100
Index
A
Ablagefach, Handschuh- ......................... 44
Ablagefächer ............................................ 43
Ablagefächer kontrollieren ....................... 63
Abschleppen des Wasserfahrzeugs ........ 98
Anhalten des Wasserfahrzeugs ............... 72
Anlanden und Anlegen des Wasserfahrzeugs .................................. 78
Aufkleber, andere ....................................... 9
Aufkleber, wichtige..................................... 4
Aufsitzen, alleine ...................................... 73
Aufsteigen auf das Wasserfahrzeug ........ 73
Aufsteigen mit einem Mitfahrer ................ 74
Aufstiegsgriff ............................................ 42
Aufstiegsstufe .......................................... 42
Ausrüstung ............................................... 41
Ausschalten des Motors .......................... 69
B
Batterie kontrollieren ................................ 58
Batterie, Starthilfe- ................................... 96
Bedienen des Wasserfahrzeugs .............. 70
Bedienen des Wasserfahrzeugs bei Rückwärtsfahrt ..................................... 72
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 67
Betrieb in algenreichem Gewässer .......... 79
Betriebsarten des Wasserfahrzeugs ........ 34
Betriebsfunktionen des Wasserfahrzeugs .................................. 32
Betriebsstundenzähler/ Spannungsmesser ................................ 37
Bilgewasser kontrollieren ......................... 58
Bilgewasser, lenzen ................................. 52
Bilgewasser, lenzen an Land ................... 52
Bilgewasser, lenzen auf dem Wasser ...... 52
Bordwerkzeug .......................................... 86
Bug-Ablagefach ....................................... 44
D
Das Wasserfahrzeug reinigen .................. 81
Doppelinstrument .................................... 36
Doppelinstrument kontrollieren ................ 65
Drehzahlmesser ....................................... 36
E
Einschränkungen der Bedienung des Wasserfahrzeugs .................................. 11 Einstellungen des Yamaha Security
Systems ................................................ 26
Empfohlene Ausrüstung ........................... 16
Erkennungsnummern ................................. 1
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung........... 19
Fehlersuche.............................................. 92
Fehlersuchtabelle ..................................... 92
Fernbedienung ......................................... 25
Fernbedienung kontrollieren .................... 62
Feuerlöscher kontrollieren........................ 64
Feuerlöscher-Halter und -Abdeckung...... 46
Feuerlöscher-Halterung, Abdeckung und Band kontrollieren ......................... 64
G
Gashebel .................................................. 28
Gashebel kontrollieren ............................. 61
Gefahrenquellen ....................................... 16
Geschwindigkeitsmesser ......................... 36
Getränkehalter.......................................... 46
Glossar, Wasserfahrzeug ......................... 20
H
Haube kontrollieren .................................. 65
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ....................... 21
Heck-Lenzstopfen kontrollieren ............... 64
Heckösen ................................................. 43
Herstellerschild .......................................... 3
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Informationsanzeige ................................. 37
J
Jeteinlass und Flügelrad reinigen............. 95
Jeteinlass-Kontrollen ............................... 64
K
Kennenlernen des Wasserfahrzeugs........ 67
Kentern des Wasserfahrzeugs ................. 77
Kraftstoff .................................................. 48
Kraftstoffanforderungen ........................... 48
Kraftstoffanzeige ...................................... 38
Kraftstoffstand kontrollieren..................... 57
Kraftstoffstand-Warnung.......................... 38
Kraftstoffsystem kontrollieren .................. 57
UF3L71G0.book Page 100 Friday, June 20, 2014 2:19 PM

Index
101
Kühlwasser-Kontrollauslass kontrollieren .......................................... 65
Kühlwasser-Kontrollauslässe ................... 30
L
Langfristige Lagerung .............................. 84
Lenkungssystem ...................................... 28
Lenkungssystem kontrollieren ................. 59
Lernen, das Wasserfahrzeug zu bedienen ............................................... 67
Liste der Routinekontrollen vor Fahrtbeginn .......................................... 55
Losfahren ................................................. 76
Losfahren von einem Anhänger ............... 77
M
Modellangaben .......................................... 3
Motor kontrollieren ................................... 58
Motorabdeckung, ein- und ausbauen...... 86
Motor-Einfahrzeit ..................................... 54
Motor-Leerlaufdrehzahl kontrollieren ....... 66
Motoröl ..................................................... 50
Motoröl und Ölfilter .................................. 90
Motoröl-Anforderungen ........................... 50
Motorölstand kontrollieren ....................... 58
Motor-Quickstoppleine (Handgelenk-Schlaufe) kontrollieren .... 63
Motor-Quickstoppschalter ....................... 27
Motorraum kontrollieren........................... 57
Motor-Seriennummer ................................. 1
Motor-Stoppschalter................................ 27
Motorstörungs-Warnung.......................... 40
Motorüberhitzungs-Warnung ................... 39
N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 79
Niedrigdrehzahl-Betriebsart ..................... 34
Notmaßnahmen ....................................... 95
O
Öldruck-Warnung..................................... 38
Öse, Bug- ................................................. 43
P
Pflege der Batterie ................................... 81
Pflege nach dem Fahren .......................... 80
Produktionsdatums-Aufkleber ................... 2
R
Reinigen ................................................... 84 Rostschutz ............................................... 85
Routinekontrollen nach dem
Zuwasserlassen .................................... 65
Routinekontrollen vor dem Zuwasserlassen .................................... 57
Routinekontrollen vor Fahrtbeginn ........... 57
Rückwärtsfahrsystem............................... 32
Rückwärtsfahrsystem kontrollieren .......... 61
Rumpf und Deck kontrollieren ................. 64
S
Schalter kontrollieren ............................... 63
Schmierung .............................................. 84
Schnell-Trimmsystem (Q.S.T.S.) .............. 33
Schnell-Trimmsystem (Q.S.T.S.) kontrollieren .......................................... 60
Sicherheitsausrüstung kontrollieren ......... 64
Sicherheitsregeln für das Bootfahren....... 18
Sicherungen wechseln ............................. 97
Sitze ......................................................... 41
Sitzposition .............................................. 68
Spülen der Kühlwasserkanäle .................. 80
Starten des Motors auf dem Wasser ....... 68
Starthilfekabel anschließen ...................... 96
Startschalter ............................................. 27
Steuersystem, teleskopisch ..................... 29
Steuerungsfunktionen des Wasserfahrzeugs .................................. 25
T
Tabelle der Wartungsintervalle................. 88
Teleskopisches Steuersystem kontrollieren .......................................... 60
Transport auf einem Anhänger................. 53
U
Untergetauchtes Wasserfahrzeug............ 99
V
Verlassen des Wasserfahrzeugs .............. 69
Von einem Anleger aufsteigen und losfahren ............................................... 77
W
Warnaufkleber ............................................ 5
Wartungsarbeiten ..................................... 86
Wasserabscheider ................................... 30
Wasserabscheider kontrollieren ............... 58
Wasserdichtes Ablagefach ...................... 46
Wasserfahrzeug-Eigenschaften ............... 17
UF3L71G0.book Page 101 Friday, June 20, 2014 2:19 PM

Index
102
Wenden des Wasserfahrzeugs ................ 70
Y
Yamaha Security System ......................... 26
Z
Zuwasserlassen des Wasserfahrzeugs .... 68
UF3L71G0.book Page 102 Friday, June 20, 2014 2:19 PM

Gedruckt in den USA
Juli 2014–0.1 × 1 CR
UF3L71G0.book Page 1 Friday, June 20, 2014 2:19 PM
