Descrição
24

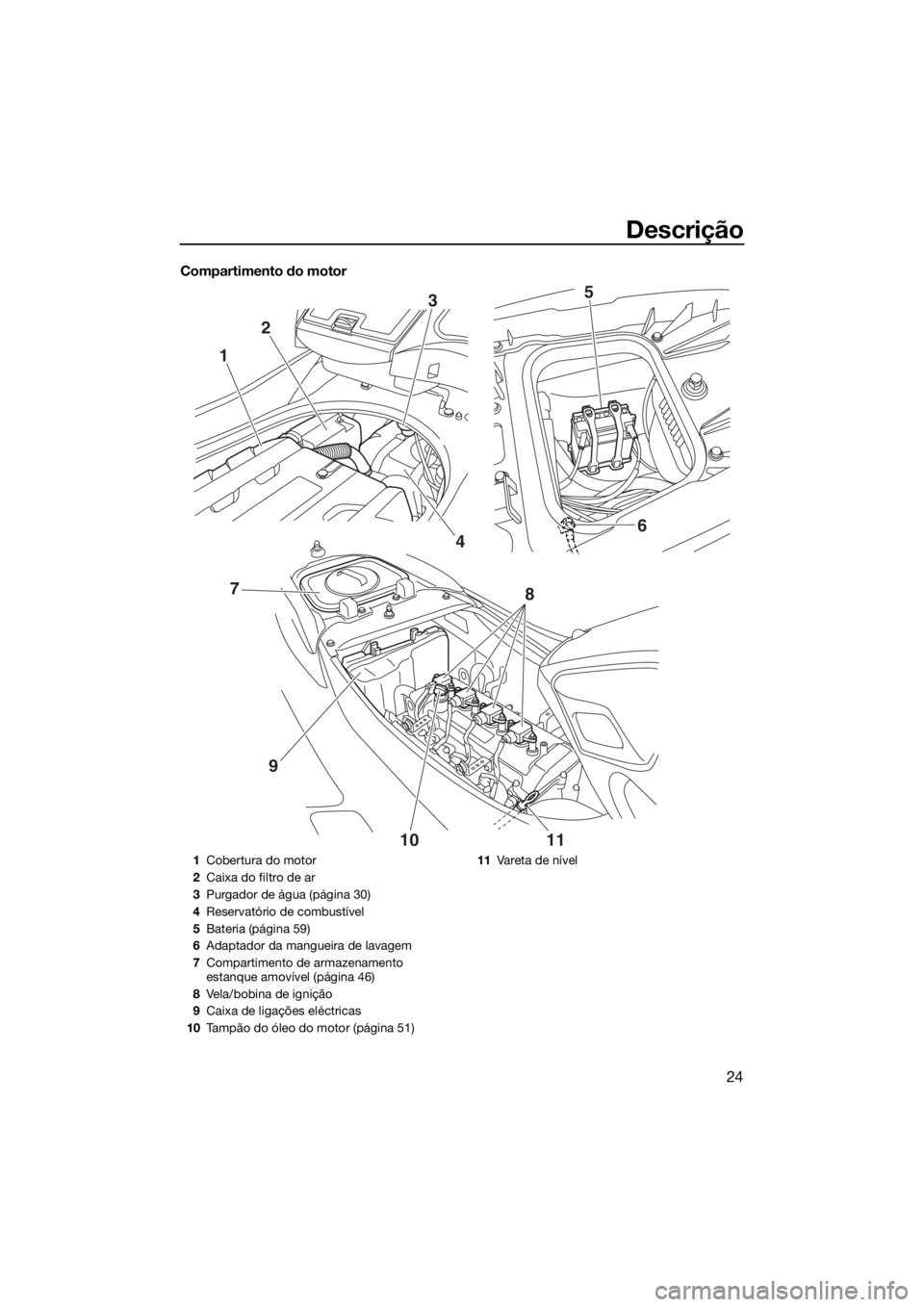

Compartimento do motor
123
46 5
10 11
8
97
1Cobertura do motor
2Caixa do filtro de ar
3Purgador de água (página 30)
4Reservatório de combustível
5Bateria (página 59)
6Adaptador da mangueira de lavagem
7Compartimento de armazenamento
estanque amovível (página 46)
8Vela/bobina de ignição
9Caixa de ligações eléctricas
10Tampão do óleo do motor (página 51)11Va ret a de n í v el
UF3L72P0.book Page 24 Monday, July 20, 2015 10:38 AM

Funcionamento da função de controlo
25
PJU31026
Funções de controlo do veículo
aquático

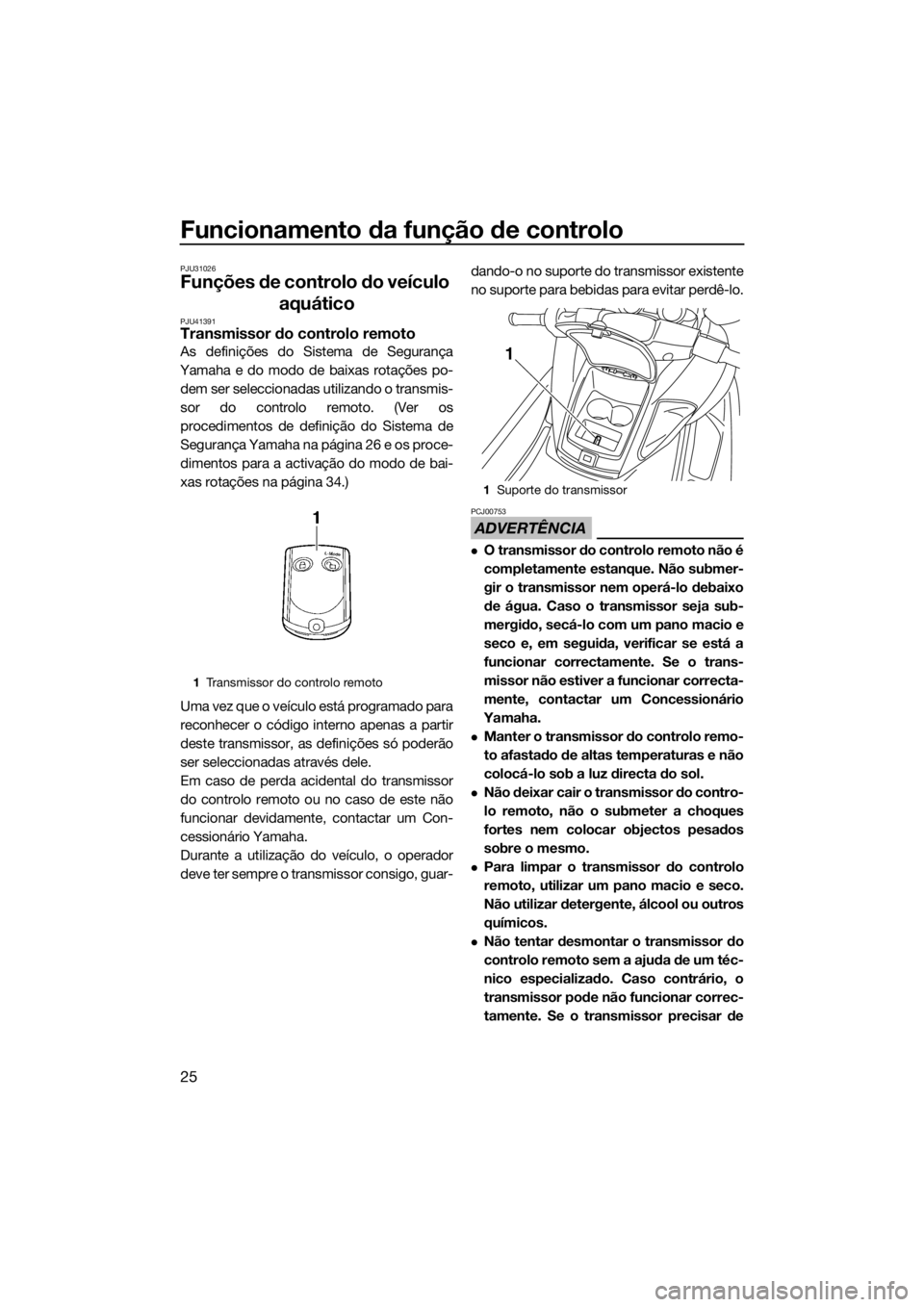

PJU41391Transmissor do controlo remoto
As definições do Sistema de Segurança
Yamaha e do modo de baixas rotações po-
dem ser seleccionadas utilizando o transmis-
sor do controlo remoto. (Ver os
procedimentos de definição do Sistema de
Segurança Yamaha na página 26 e os proce-
dimentos para a activação do modo de bai-
xas rotações na página 34.)
Uma vez que o veículo está programado para
reconhecer o código interno apenas a partir
deste transmissor, as definições só poderão
ser seleccionadas através dele.
Em caso de perda acidental do transmissor
do controlo remoto ou no caso de este não
funcionar devidamente, contactar um Con-
cessionário Yamaha.
Durante a utilização do veículo, o operador
deve ter sempre o transmissor consigo, guar-dando-o no suporte do transmissor existente
no suporte para bebidas para evitar perdê-lo.
ADVERTÊNCIA
PCJ00753
O transmissor do controlo remoto não é
completamente estanque. Não submer-
gir o transmissor nem operá-lo debaixo
de água. Caso o transmissor seja sub-
mergido, secá-lo com um pano macio e
seco e, em seguida, verificar se está a
funcionar correctamente. Se o trans-
missor não estiver a funcionar correcta-
mente, contactar um Concessionário
Yamaha.
Manter o transmissor do controlo remo-
to afastado de altas temperaturas e não
colocá-lo sob a luz directa do sol.
Não deixar cair o transmissor do contro-
lo remoto, não o submeter a choques
fortes nem colocar objectos pesados
sobre o mesmo.
Para limpar o transmissor do controlo
remoto, utilizar um pano macio e seco.
Não utilizar detergente, álcool ou outros
químicos.
Não tentar desmontar o transmissor do
controlo remoto sem a ajuda de um téc-
nico especializado. Caso contrário, o
transmissor pode não funcionar correc-
tamente. Se o transmissor precisar de
1Transmissor do controlo remoto
1Suporte do transmissor
1
UF3L72P0.book Page 25 Monday, July 20, 2015 10:38 AM

Funcionamento da função de controlo
26
uma pilha nova, contactar um Conces-
sionário Yamaha. Consultar os regula-
mentos locais relativos a resíduos
perigosos quando se pretender descar-
tar as baterias do transmissor.
PJU31385Sistema de Segurança Yamaha
O Sistema de Segurança Yamaha funciona
de modo a evitar a utilização não autorizada
ou roubo do veículo. Os modos de bloqueio
e desbloqueio do sistema de segurança po-
dem ser seleccionados através do transmis-
sor do controlo remoto fornecido com este
veículo. Se o modo de bloqueio do sistema
de segurança estiver seleccionado, o motor
não pode ser ligado. O motor só poderá ser
ligado se for seleccionado o modo de des-
bloqueio. (Ver as informações relativas ao
transmissor do controlo remoto na página
25.)
OBSERVAÇÃO:
As definições do Sistema de Segurança
Yamaha só podem ser seleccionadas quan-
do o motor estiver desligado.
PJU37413Definições do Sistema de Segurança
Yamaha
As definições do Sistema de Segurança
Yamaha serão confirmadas pelo número de
bips quando o transmissor do controlo remo-
to for accionado e pela luz indicadora “UN-
LOCK” da unidade de indicadores
analógicos duplos. (Ver informações sobre a
unidade de indicadores analógicos duplos na
página 36.)
OBSERVAÇÃO:
O avisador acústico toca duas vezes para
o modo de funcionamento normal ou três
vezes para o modo de baixas rotações.
(Ver os procedimentos de activação do
modo de baixas rotações na página 34.)
Se o transmissor do controlo remoto for
accionado enquanto a unidade de indica-
dores analógicos duplos estiver em estado
de espera, a unidade irá efectuar a opera-
ção inicial e, em seguida, a definição fica
seleccionada.

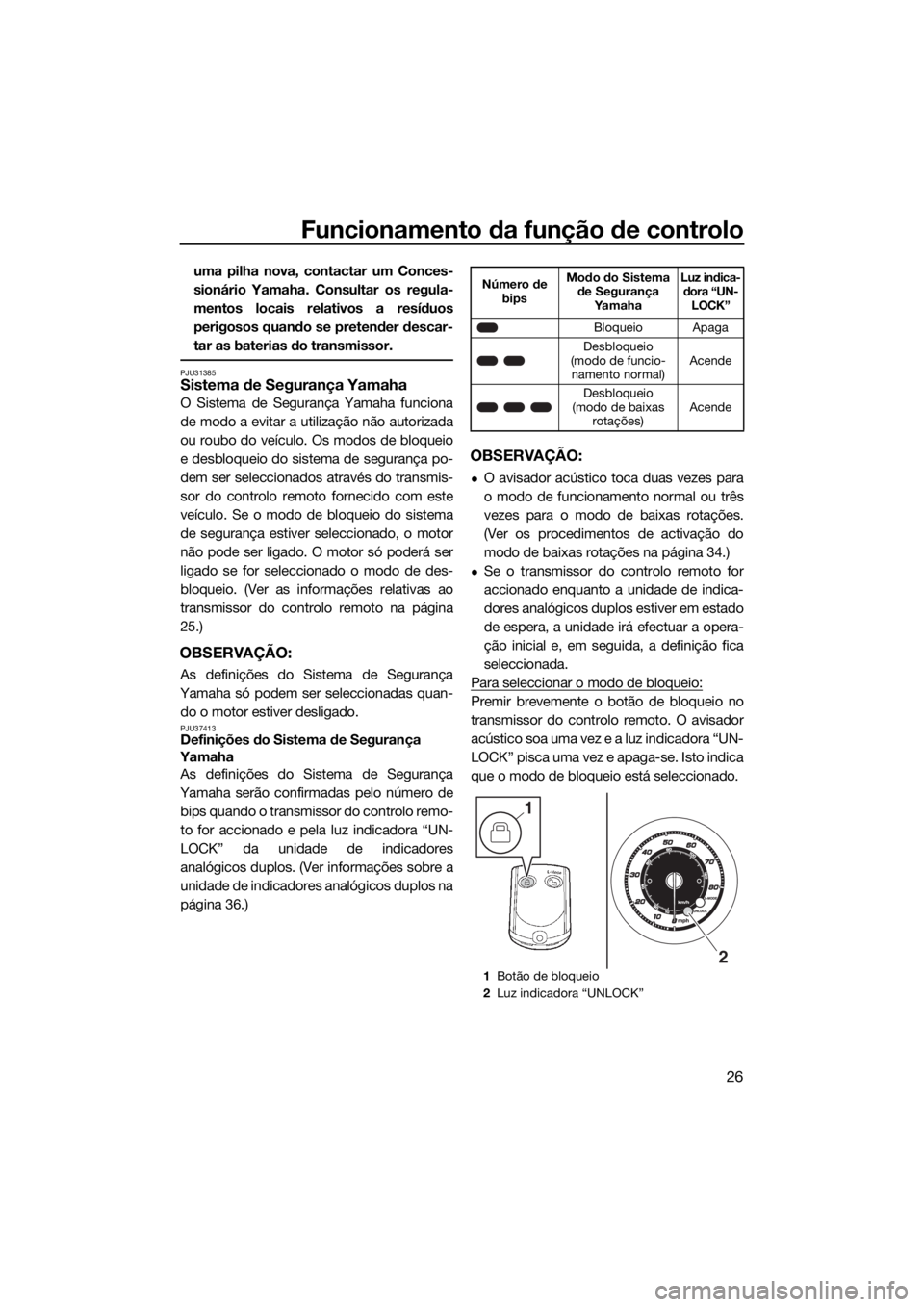

Para seleccionar o modo de bloqueio:
Premir brevemente o botão de bloqueio no
transmissor do controlo remoto. O avisador
acústico soa uma vez e a luz indicadora “UN-
LOCK” pisca uma vez e apaga-se. Isto indica
que o modo de bloqueio está seleccionado.
Número de
bipsModo do Sistema
de Segurança
Ya m a h aLuz indica-
dora “UN-
LOCK”
Bloqueio Apaga
Desbloqueio
(modo de funcio-
namento normal)Acende
Desbloqueio
(modo de baixas
rotações)Acende
1Botão de bloqueio
2Luz indicadora “UNLOCK”
1
2
UF3L72P0.book Page 26 Monday, July 20, 2015 10:38 AM

Funcionamento da função de controlo
27
Para seleccionar o modo de desbloqueio:
Premir brevemente o botão “L-Mode” (des-
bloquear) no transmissor do controlo remoto.
O avisador acústico soa duas ou três vezes e
a luz indicadora “UNLOCK” pisca duas ou
três vezes, ficando em seguida acesa. Isto in-
dica que o modo de desbloqueio está selec-
cionado.
PJU31153Interruptor de paragem do motor “ ”
O interruptor de paragem do motor (botão
vermelho) pára o motor quando é premido.
PJU31164Interruptor de paragem de
emergência “ ”
O interruptor de paragem de emergência
pára automaticamente o motor quando a
chave de segurança, na extremidade do
cabo de paragem de emergência, é removidado interruptor, como por exemplo, em caso
de queda do operador à água.
Introduzir a chave de segurança por baixo do
interruptor de paragem de emergência antes
de ligar o motor.
Quando o motor estiver desligado, remover a
chave de segurança do interruptor de para-
gem de emergência para evitar o acciona-
mento acidental ou a utilização não
autorizada por crianças ou outras pessoas.
PJU36287Interruptor de arranque “ ”
ADVERTÊNCIA
PCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de 15
segundos sem fornecimento de água;

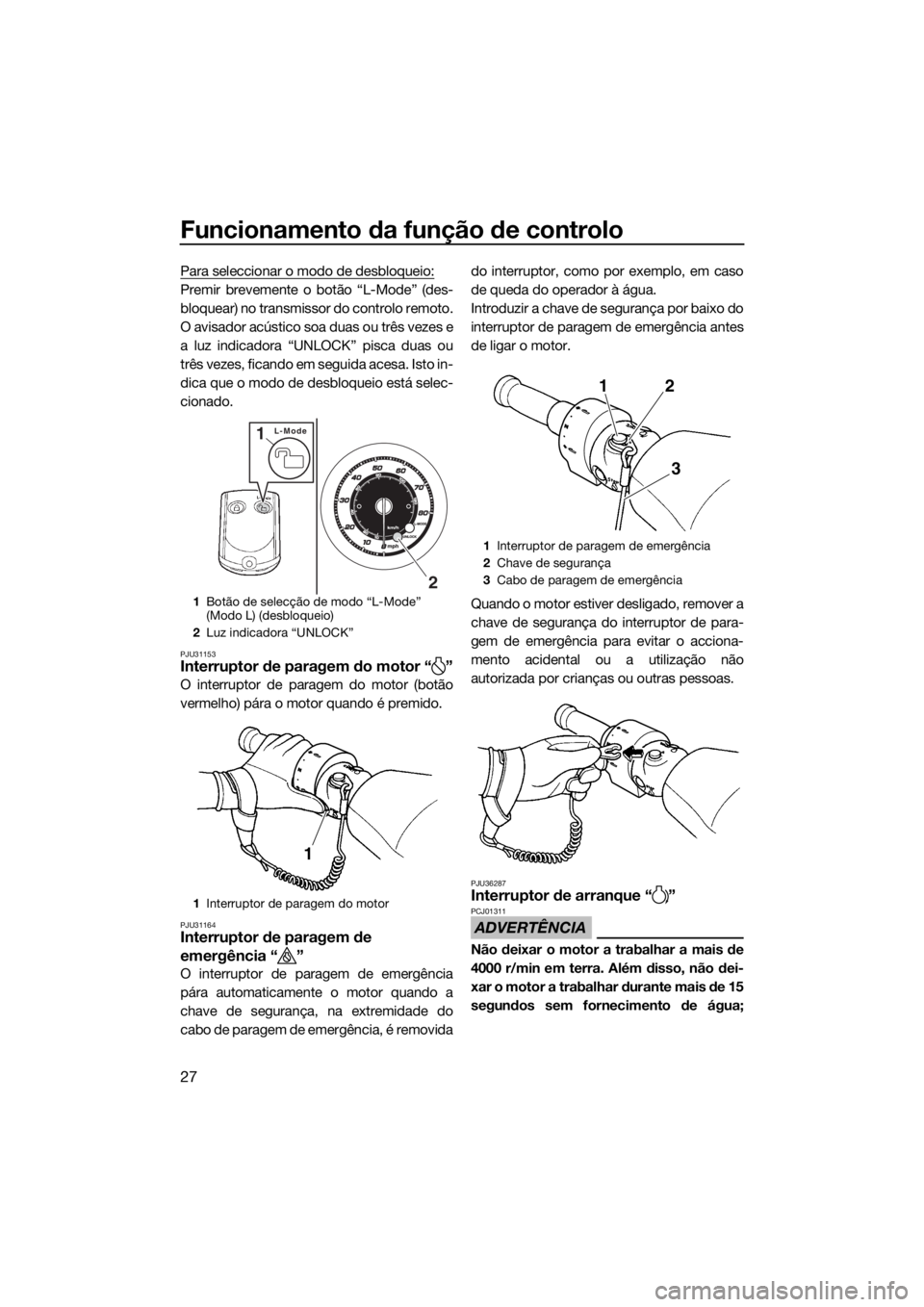

1Botão de selecção de modo “L-Mode”
(Modo L) (desbloqueio)
2Luz indicadora “UNLOCK”
1Interruptor de paragem do motor
L-Mode1
2
1
1Interruptor de paragem de emergência
2Chave de segurança
3Cabo de paragem de emergência
2
1
3
UF3L72P0.book Page 27 Monday, July 20, 2015 10:38 AM

Funcionamento da função de controlo
28
caso contrário, o motor pode sobreaque-
cer.
O interruptor de arranque (botão verde) liga o
motor quando é premido.
Soltar o interruptor de arranque logo que o
motor começa a trabalhar. Se o motor não
arrancar em 5 segundos, soltar o interruptor
de arranque, aguardar 15 segundos e tentar
novamente. ADVERTÊNCIA: Não accionar
o interruptor de arranque com o motor li-
gado. Não premir o interruptor de arran-
que durante mais de 5 segundos; caso
contrário, a bateria ficará descarregada e
o motor não funcionará. Além disso, o mo-
tor de arranque poderá ficar danificado.
[PCJ01041]
O motor não funcionará em nenhuma das se-
guintes situações:
Se for seleccionado o modo de bloqueio
do Sistema de Segurança Yamaha. (Ver os
procedimentos das definições do Sistema
de Segurança Yamaha na página 26.)
Se a chave de segurança for retirada do in-
terruptor de paragem de emergência.
Se o comando do acelerador estiver com-
primido.
PJU31212Comando do acelerador
O comando do acelerador aumenta a veloci-
dade do motor quando o comando é compri-
mido.
O comando do acelerador regressa automa-
ticamente à posição totalmente fechada (ra-
lenti) quando é libertado.
PJU31262Sistema de governo
Ao virar-se o guiador na direcção pretendida,
o ângulo da tubeira do jacto altera-se, sendo

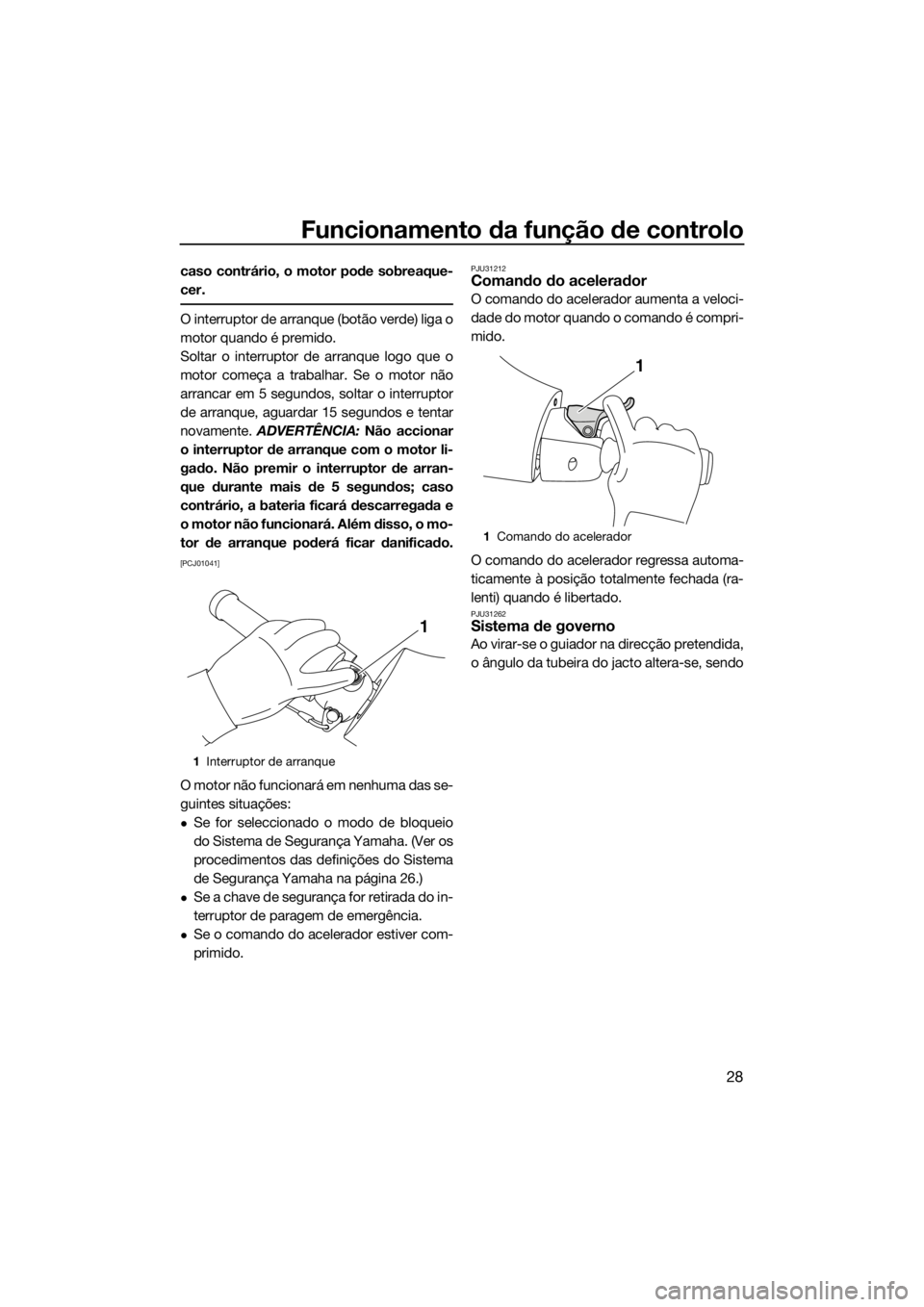

1Interruptor de arranque
1
1Comando do acelerador
1
UF3L72P0.book Page 28 Monday, July 20, 2015 10:38 AM

Funcionamento da função de controlo
29
a direcção do veículo aquático alterada em
conformidade.
Dado que a força do impulso do jacto deter-
mina a velocidade e o ângulo de uma vira-
gem, deve-se sempre aplicar o acelerador ao
negociar uma curva, excepto à velocidade
mínima de governo.
Este modelo está equipado com o Sistema
de Gestão do Motor Yamaha (YEMS) que in-
clui um sistema de direcção sem aceleração
(OTS). Este accionar-se-á a velocidades de
passo caso se tente o governo do veículo de-
pois de se libertar o comando do acelerador.
O sistema OTS ajuda a efectuar viragens
através do fornecimento continuado de al-
gum impulso enquanto o veículo desacelera,
sendo possível virar mais rapidamente se se
acelerar ao mesmo tempo que se vira o guia-
dor. O sistema OTS não funciona a velocida-
des abaixo da velocidade de passo ou com o
motor desligado. Logo que o motor reduz de
velocidade, o veículo deixa de virar em res-posta às acções do guiador, até o acelerador
ser novamente accionado ou até se atingir a
velocidade mínima de governo.
PJU37343Sistema de governo telescópico
A posição do guiador pode ser ajustada para
cima ou para baixo através da alavanca de
bloqueio telescópica.
O guiador pode ser ajustado para três posi-
ções.
Para ajustar a posição do guiador:
(1) Puxar a alavanca de bloqueio telescópi-
ca para cima para desativar o bloqueio
do guiador e, depois, mover o guiador
para cima ou para baixo até à posição
pretendida. AVISO! Nunca puxar a ala-
vanca de bloqueio durante o funcio-
namento, pois o guiador pode mudar
de posição repentinamente, o que
pode provocar um acidente.
[PWJ01271]1Guiador
2Tubeira do jacto
1
2
1Alavanca de bloqueio telescópica
1
UF3L72P0.book Page 29 Monday, July 20, 2015 10:38 AM

Funcionamento da função de controlo
30
(2) Verificar se a alavanca de bloqueio teles-
cópica regressa à posição original e se o
guiador fica firmemente bloqueado.
PJU41801Saídas piloto da água de refrigeração
Com o motor em funcionamento, alguma da
água de refrigeração que circula no motor é
descarregada pelas saídas piloto da água de
refrigeração.
Existem saídas piloto da água de refrigera-
ção a bombordo (esquerda) e a estibordo (di-
reita) do veículo. Para verificar o
funcionamento do sistema de refrigeração,
verificar se existe descarga de água pela sa-
ída piloto de bombordo (esquerda). Se não
houver descarga de água por esta saída,
desligar o motor e verificar se a tomada do
jacto está obstruída. (Consultar mais infor-
mações sobre a tomada do jacto na página
97.)
OBSERVAÇÃO:
Após o accionamento do motor, demorará
cerca de 60 segundos para a água come-
çar a ser descarregada pelas saídas piloto.
A descarga de água pode não ser constan-
te com o motor a funcionar ao ralenti. Se
esta situação se verificar, accionar ligeira-
mente o acelerador para garantir que a
descarga de água é adequada.
PJU40323Purgador de água
O purgador de água impede a entrada de
água no reservatório de combustível uma vez
que recolhe qualquer água que entre no tubo
de respiro do reservatório de combustível
caso o veículo vire de quilha.
Se houver água acumulada no purgador de
água, drená-la desapertando o bujão de dre-
nagem.
Para drenar a água do purgador de água:
(1) Colocar um reservatório de escoamento
ou um pano seco sob o purgador de
água.
(2) Desapertar gradualmente o bujão de
drenagem para drenar a água. Apanhar a
água com o reservatório de escoamento
ou com o pano seco de forma a não sal-
tar para o compartimento do motor. Se
saltar água para o veículo, certificar-se
1Saída piloto da água de refrigeração (lado
de bombordo [esquerdo])
1
1Purgador de água
2Bujão de drenagem
1
2
UF3L72P0.book Page 30 Monday, July 20, 2015 10:38 AM

Funcionamento da função de controlo
31
de que a mesma é limpa com um pano
seco.
(3) Apertar firmemente o bujão de drena-
gem até parar.
UF3L72P0.book Page 31 Monday, July 20, 2015 10:38 AM

Operação do veículo aquático
32
PJU40013
Funções de operação do
veículo aquático
PJU37183Sistema de marcha à ré
AVISO
PWJ01231
Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta ma-
nobra pode provocar a perda de contro-
lo do veículo, a ejecção dos ocupantes
ou o seu impacto com o guiador.
Verificar se existem obstáculos ou pes-
soas atrás antes de seleccionar a mar-
cha à ré.
Não tocar no deflector de marcha à ré
durante a operação da alavanca do se-
lector do sentido de marcha, de modo a
evitar o entalamento.
Quando se move a alavanca do selector do
sentido de marcha para a posição de marcha
à ré, o deflector de marcha à ré desce e des-
via o jacto de água descarregado através da
tubeira do jacto. Isto permite que o veículo se
mova em marcha à ré.
Para seleccionar a marcha à ré:
(1) Libertar o comando do acelerador e dei-
xar a velocidade do motor regressar ao
ralenti.
(2) Puxar a alavanca do selector do sentido
de marcha para a ré até parar na posição
de marcha à ré. O deflector de marcha à
ré desce e o veículo começa a mover-seem marcha à ré à velocidade mínima de
governo.
OBSERVAÇÃO:
Este modelo está equipado com uma função
que limita a velocidade do motor em marcha
à ré.
Para seleccionar a marcha avante:
(1) Libertar o comando do acelerador e dei-
xar a velocidade do motor regressar ao
ralenti.
(2) Empurrar a alavanca do selector do sen-
tido de marcha para a frente até parar na
posição de marcha avante. O deflector
de marcha à ré sobe e o veículo começa
1Alavanca do selector do sentido de marcha
2Posição de marcha à ré
3Posição de marcha avante
1Deflector de marcha à ré
2Posição de marcha avante
3Posição de marcha à ré
3 2 1
12
3
UF3L72P0.book Page 32 Monday, July 20, 2015 10:38 AM

Operação do veículo aquático
33
a mover-se para a frente à velocidade
mínima de governo.
PJU42650Sistema de Controlo do Caimento
(Q.S.T.S.)
O selector do sistema Q.S.T.S. está integra-
do no punho esquerdo do guiador e é utiliza-
do para alterar o ângulo vertical da tubeira do
jacto, que ajusta o ângulo de caimento do ve-
ículo aquático.
Existem 5 posições: posição neutra, 2 posi-
ções de embicagem (a) e (b) e 2 posições de
acuamento (c) e (d).
Posições de embicagem (a) e (b)
Dá-se o abaixamento da proa, o que provoca
a diminuição do ângulo de caimento.
O movimento vertical da proa diminui e o ve-
ículo aquático fica em flutuação estacionária
mais rapidamente quando se acelerar.Posições de acuamento (c) e (d)
Dá-se a elevação da proa, o que provoca o
aumento do ângulo de caimento.
Há menos resistência da água, pelo que a
aceleração em linha recta é melhorada.
OBSERVAÇÃO:
As características de desempenho do veículo
em termos de ângulo de caimento mudam
consoante as condições de funcionamento.
Para alterar o ângulo de caimento:
(1) Reduzir a velocidade do motor para me-
nos de 3000 r/min.
(2) Apertar a alavanca de bloqueio do selec-
tor Q.S.T.S. e, de seguida, rodar o selec-
tor Q.S.T.S. para a posição pretendida.
ADVERTÊNCIA: Não rodar o selector
do sistema Q.S.T.S. durante a opera-
ção do veículo aquático a uma veloci-
1Selector Q.S.T.S.
(c)
(d)(a)
(b)
(b)
(a) (d)
(c)
1(d)
(c)
(b)N
(a)
UF3L72P0.book Page 33 Monday, July 20, 2015 10:38 AM
