YAMAHA FZR SVHO 2016 Manual de utilização (in Portuguese)

Requisitos de operação e manuseamento
54
OBSERVAÇÃO:
A bomba eléctrica do porão continua a fun-
cionar durante um curto período de tempo
depois de se desligar o motor.
PJU33465
Transporte num reboque
Ao transportar o veículo num reboque, fixar
as amarrações ao reboque através do olhal
da proa e dos olhais da popa.
ADVERTÊNCIA: Para fixar o veículo aquá-
tico ao reboque, não atar os cabos de
amarração a outra parte do veículo aquá-
tico que não seja o olhal da proa e os
olhais da popa. Caso contrário, poderá
danificar o veículo aquático. Proteger os
cabos de amarração com toalhas ou pa-
nos nos pontos de contacto com o corpo
do veículo, de modo a evitar riscos e ou-
tros danos. Não transportar o veículo com
a alavanca do selector do sentido de mar-
cha na posição de marcha à ré. Caso con-
trário, o deflector de marcha à ré pode
atingir um obstáculo, o que pode provocar
danos.
[PCJ00645]
UF3L72P0.book Page 54 Monday, July 20, 2015 10:38 AM

Operação pela primeira vez
55
PJU42690
Rodagem do motor
ADVERTÊNCIA
PCJ00432
A não realização da rodagem do motor
poderá resultar numa vida reduzida ou até
mesmo graves danos no motor.
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o
desgaste inicial, de modo a ficarem ajusta-
dos com as tolerâncias funcionais especifi-
cadas. A rodagem do motor assegura um
correcto desempenho e uma maior durabili-
dade dos componentes.
Para efectuar a rodagem do motor:
(1) Verificar o nível do óleo do motor. (Ver as
informações sobre a verificação do nível
do óleo do motor na página 51.)
(2) Colocar o veículo na água e ligar o mo-
tor. (Consultar mais informações sobre o
arranque do motor na página 69.)
(3) Durante os primeiros 5 minutos, condu-
zir com o motor a uma velocidade de
2000 r/min.
(4) Nos 90 minutos seguintes, conduzir com
o motor a uma velocidade inferior a 5000
r/min.
Quando terminar o período de rodagem do
motor, o veículo aquático pode ser utilizado
normalmente.
UF3L72P0.book Page 55 Monday, July 20, 2015 10:38 AM

Verificações pré-operação
56
PJU31982
AVISO
PWJ00412
A não inspecção ou manutenção adequada do veículo aumenta a possibilidade de um
acidente ou danos no mesmo. Não utilizar o veículo caso seja detectado algum proble-
ma. Se não for possível corrigir um problema através dos procedimentos indicados
neste manual, solicitar a inspecção do veículo a um Concessionário Yamaha.
PJU41234Lista de verificações pré-operação
Antes da utilização deste veículo, assegurar-se de que são efectuadas as verificações cons-
tantes da lista que se segue.
ITEM VERIFICAÇÕES DE ROTINA PÁGINA
VERIFICAÇÕES PRÉVIAS AO LANÇAMENTO
Compartimento do motorVentilar o compartimento do motor.
Verificar se o interior do compartimento do motor
apresenta danos.58
Sistema de alimentaçãoVerificar se o sistema de alimentação apresenta fu-
gas.
Verificar o nível de combustível no reservatório de
combustível.58
Purgador de águaVerificar se o purgador de água tem água. 59
Bloco motorVerificar se o exterior do bloco motor apresenta da-
nos.59
Nível do óleo do motorVerificar o nível do óleo do motor. 59
Água do porãoVerificar a presença de água do porão no comparti-
mento do motor.59
BateriaVerificar as ligações da bateria e o nível de electróli-
to.59
Sistema de governoVerificar se o sistema de governo funciona correcta-
mente.60
Sistema de governo teles-
cópicoVerificar o funcionamento do sistema de governo
telescópico e verificar se o guiador está devida-
mente fixo.61
Q.S.T.S.Verificar se o Q.S.T.S. funciona correctamente e ve-
rificar se o selector Q.S.T.S. está encaixado com
segurança.61
Sistema de marcha à réVerificar se o sistema de marcha à ré funciona cor-
rectamente.62
Comando do aceleradorVerificar se o comando do acelerador funciona cor-
rectamente.
Verificar a folga do comando do acelerador.62
Transmissor do controlo re-
motoVerificar o funcionamento do transmissor do con-
trolo remoto.63
Cabo de paragem de emer-
gênciaVerificar se o cabo de paragem de emergência
apresenta danos.63
UF3L72P0.book Page 56 Monday, July 20, 2015 10:38 AM

Verificações pré-operação
57
OBSERVAÇÃO:
Para garantir a segurança e fiabilidade, as verificações pré-operação devem ser efectuadas
sempre que o veículo aquático é utilizado.
InterruptoresVerificar se o interruptor de arranque, o interruptor
de paragem do motor e o interruptor de paragem
de emergência estão a funcionar devidamente.64
Compartimentos de arma-
zenamentoVerificar se os compartimentos de armazenamento
apresentam danos ou têm água.64
Suporte, cobertura e ban-
da de fixação do extintor de
incêndiosVerificar se o suporte, a cobertura e a banda de fi-
xação do extintor de incêndios possuem danos.65
Extintor de incêndiosVerificar o estado do extintor de incêndios. 65
Equipamento de segurançaVerificar se está a bordo o equipamento de segu-
rança exigido pelos regulamentos aplicáveis.65
Casco e convésVerificar se o casco e o convés apresentam danos. 65
Tomada do jactoVerificar se a tomada do jacto apresenta danos ou
está obstruída.65
Tubeira do jacto e deflector
de marcha à réVerificar se há danos na tubeira do jacto e no de-
flector de marcha à ré.65
Bujões de drenagem da
popaVerificar se os bujões de drenagem da popa apre-
sentam danos ou detritos e verificar se estão devi-
damente instalados.65
CapotVerificar se o capot está devidamente fechado. 66
Bancos dianteiro e traseiroVerificar se os bancos estão devidamente instala-
dos.41
VERIFICAÇÕES POSTERIORES AO LANÇAMENTO
Saída piloto da água de re-
frigeraçãoVerificar se existe descarga de água pela saída pilo-
to da água de refrigeração de bombordo (esquerda)
com o motor em funcionamento.66
Contador analógico duploVerificar se a unidade de indicadores analógicos
duplos funciona correctamente.66
Ralenti do motorVerificar o ralenti do motor. 67 ITEM VERIFICAÇÕES DE ROTINA PÁGINA
UF3L72P0.book Page 57 Monday, July 20, 2015 10:38 AM

Verificações pré-operação
58
PJU32282
Pontos de verificação pré-
operação
PJU42383Verificações prévias ao lançamento
Executar as verificações prévias ao lança-
mento da lista de verificações pré-operação
com o veículo em terra.
Para efectuar as verificações prévias ao lan-
çamento:
(1) Remover os bancos e o compartimento
de armazenamento estanque amovível.
(Ver os procedimentos de remoção e
instalação dos bancos na página 41 e as
informações sobre o compartimento de
armazenamento estanque amovível na
página 46.)
(2) Efectuar as verificações e verificar se
não há quaisquer itens com anomalias
ou outros problemas.
(3) Após a conclusão destas verificações,
instalar firmemente o compartimento de
armazenamento estanque amovível e os
bancos nas respectivas posições origi-
nais.
PJU32334Verificação do compartimento do motor
AVISO
PWJ00462
A não ventilação do compartimento do
motor pode provocar um incêndio ou ex-
plosão. Não ligar o motor se houver algu-
ma fuga de combustível.
Ventilar o compartimento do motor. Deixar o
compartimento do motor aberto durante al-
guns minutos, de modo a permitir a saída de
quaisquer vapores de combustível.Verificar se não há danos no interior do com-
partimento do motor.
PJU34215Verificações do sistema de alimentação
AVISO
PWJ00382
As fugas de combustível podem resultar
em incêndio ou explosão.
Verificar regularmente a existência de
fugas de combustível.
Caso seja detectada alguma fuga de
combustível, o sistema de alimentação
deve ser reparado por um mecânico
qualificado. Reparações inadequadas
podem colocar em risco a segurança de
utilização do veículo.
Verificar se o sistema de alimentação não
apresenta danos, fugas ou outros proble-
mas.
Verificar:
Se o tampão e o vedante do combustível
têm danos.
Se o reservatório de combustível tem da-
nos ou fugas.
Se os tubos e ligações do combustível têm
danos ou fugas.
Se o tubo de respiro do reservatório de
combustível tem danos ou fugas.
PJU36875Verificação do nível de combustível
Verificar o nível de combustível no reservató-
rio de combustível.
UF3L72P0.book Page 58 Monday, July 20, 2015 10:38 AM

Verificações pré-operação
59
Adicionar combustível se for necessário. (Ver
as informações sobre o enchimento do reser-
vatório de combustível na página 48.)
PJU32424Verificação do purgador de água
Verificar se não há água acumulada no pur-
gador de água. Se houver água acumulada
no purgador de água, drená-la. (Ver as infor-
mações sobre a drenagem do purgador de
água na página 30.)
PJU40182Verificação do bloco motor
Verificar se o exterior do bloco motor apre-
senta danos ou outros problemas.
PJU36886Verificação do nível do óleo do motor
Certificar-se de que o nível do óleo do motor
se encontra entre as marcas de nível mínimo
e máximo da vareta de nível. (Ver as informa-ções sobre a verificação do nível do óleo do
motor na página 51.)PJU32456Verificação da água do porão
Verificar se não há água do porão acumulada
no compartimento do motor. Se houver água
do porão acumulada no compartimento do
motor, drená-la. (Ver as informações sobre a
drenagem da água do porão na página 52.)
PJU32485Verificações da bateria
Verificar se os terminais da bateria e o tubo
de respiro não estão danificados e se os ca-
bos da bateria e o tubo de respiro estão de-
vidamente ligados. AVISO! Se o tubo de
respiro estiver danificado, obstruído ou
1Purgador de água
11Va ret a de n í v el
1Marca do nível máximo
2Marca do nível mínimo
1
1
2
UF3L72P0.book Page 59 Monday, July 20, 2015 10:38 AM

Verificações pré-operação
60
não estiver devidamente ligado, pode
ocorrer um incêndio ou explosão.
[PWJ00452]
Verificar se o nível de electrólito se encontra
entre as marcas de nível mínimo e máximo.
AVISO! Não operar o veículo com a bateria
sem carga suficiente para o arranque do
motor ou se apresentar sinais de falta de
corrente. A perda da corrente da bateria
pode deixar os ocupantes do veículo em
situação delicada, em locais afastados de
terra.
[PWJ01241]
Certificar-se de que a bateria se encontra
bem fixa no compartimento.

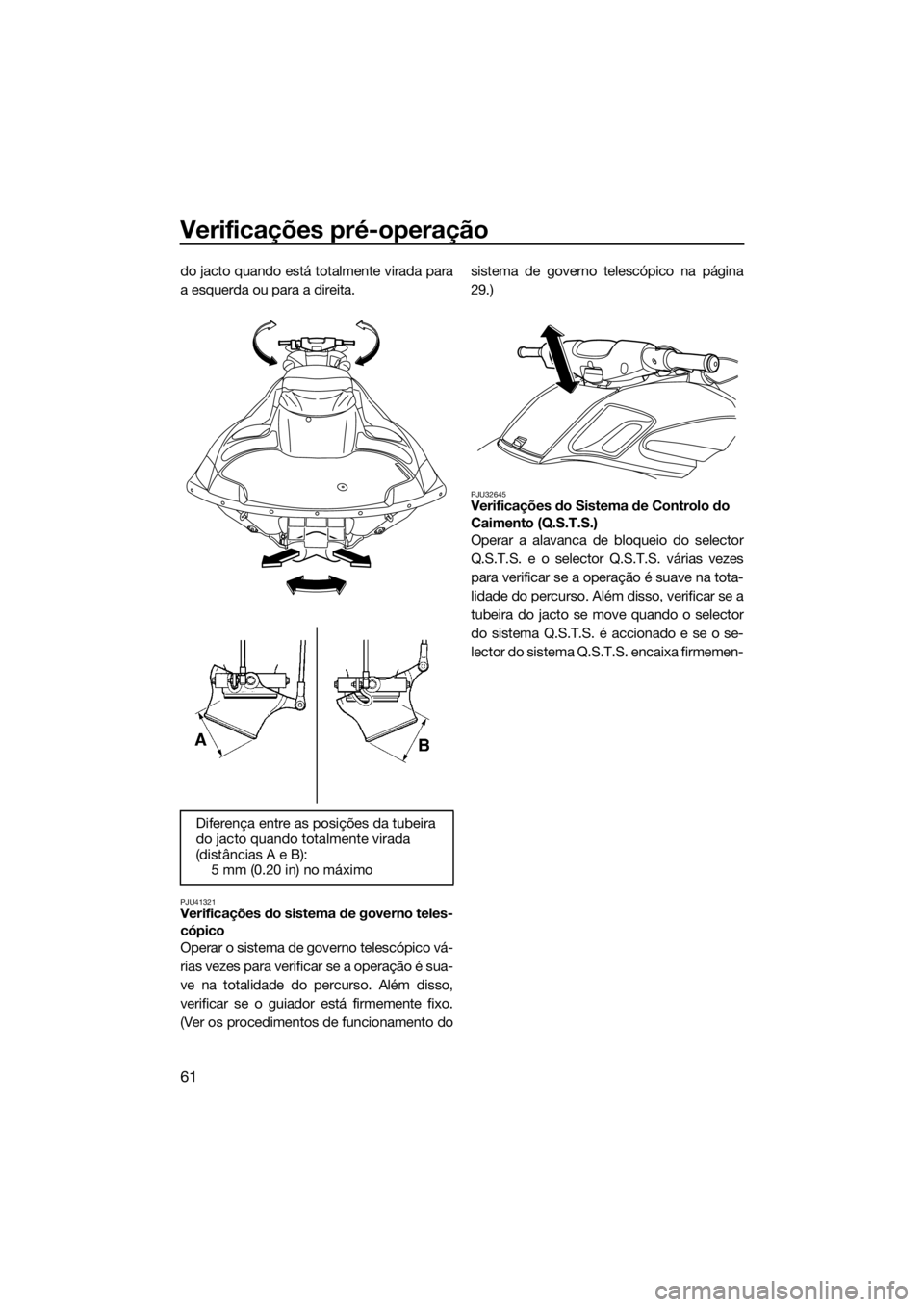

PJU32614Verificações do sistema de governo
Virar o guiador para a esquerda e para a di-
reita várias vezes para verificar se a desloca-
ção é suave e sem obstruções na totalidade
do percurso e se a folga não é excessiva.
Virar totalmente o guiador para a esquerda e
para a direita para verificar se a tubeira do
jacto se move quando o guiador é virado e se
não há diferença entre as posições da tubeira
1Terminal negativo (–) da bateria: cabo preto
2Terminal positivo (+) da bateria: cabo
vermelho
3Tubo de respiro
1Marca do nível máximo
2Marca do nível mínimo
12
3
UF3L72P0.book Page 60 Monday, July 20, 2015 10:38 AM

Verificações pré-operação
61
do jacto quando está totalmente virada para
a esquerda ou para a direita.
PJU41321Verificações do sistema de governo teles-
cópico
Operar o sistema de governo telescópico vá-
rias vezes para verificar se a operação é sua-
ve na totalidade do percurso. Além disso,
verificar se o guiador está firmemente fixo.
(Ver os procedimentos de funcionamento dosistema de governo telescópico na página
29.)
PJU32645Verificações do Sistema de Controlo do
Caimento (Q.S.T.S.)
Operar a alavanca de bloqueio do selector
Q.S.T.S. e o selector Q.S.T.S. várias vezes
para verificar se a operação é suave na tota-
lidade do percurso. Além disso, verificar se a
tubeira do jacto se move quando o selector
do sistema Q.S.T.S. é accionado e se o se-
lector do sistema Q.S.T.S. encaixa firmemen-
Diferença entre as posições da tubeira
do jacto quando totalmente virada
(distâncias A e B):
5 mm (0.20 in) no máximo
UF3L72P0.book Page 61 Monday, July 20, 2015 10:38 AM

Verificações pré-operação
62
te na sua posição. (Ver os procedimentos de
funcionamento do Q.S.T.S. na página 33.)

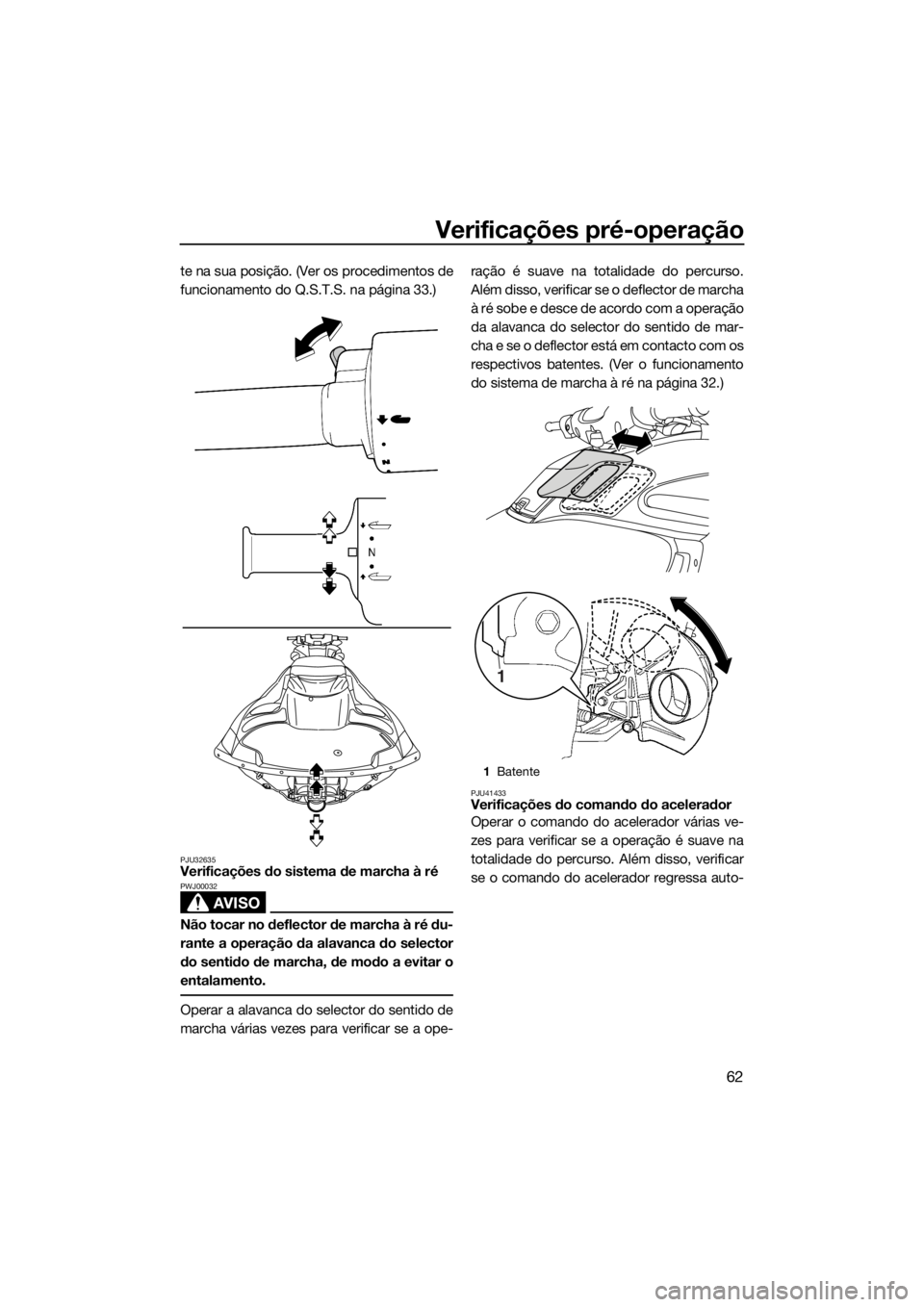

PJU32635Verificações do sistema de marcha à ré
AVISO
PWJ00032
Não tocar no deflector de marcha à ré du-
rante a operação da alavanca do selector
do sentido de marcha, de modo a evitar o
entalamento.
Operar a alavanca do selector do sentido de
marcha várias vezes para verificar se a ope-ração é suave na totalidade do percurso.
Além disso, verificar se o deflector de marcha
à ré sobe e desce de acordo com a operação
da alavanca do selector do sentido de mar-
cha e se o deflector está em contacto com os
respectivos batentes. (Ver o funcionamento
do sistema de marcha à ré na página 32.)

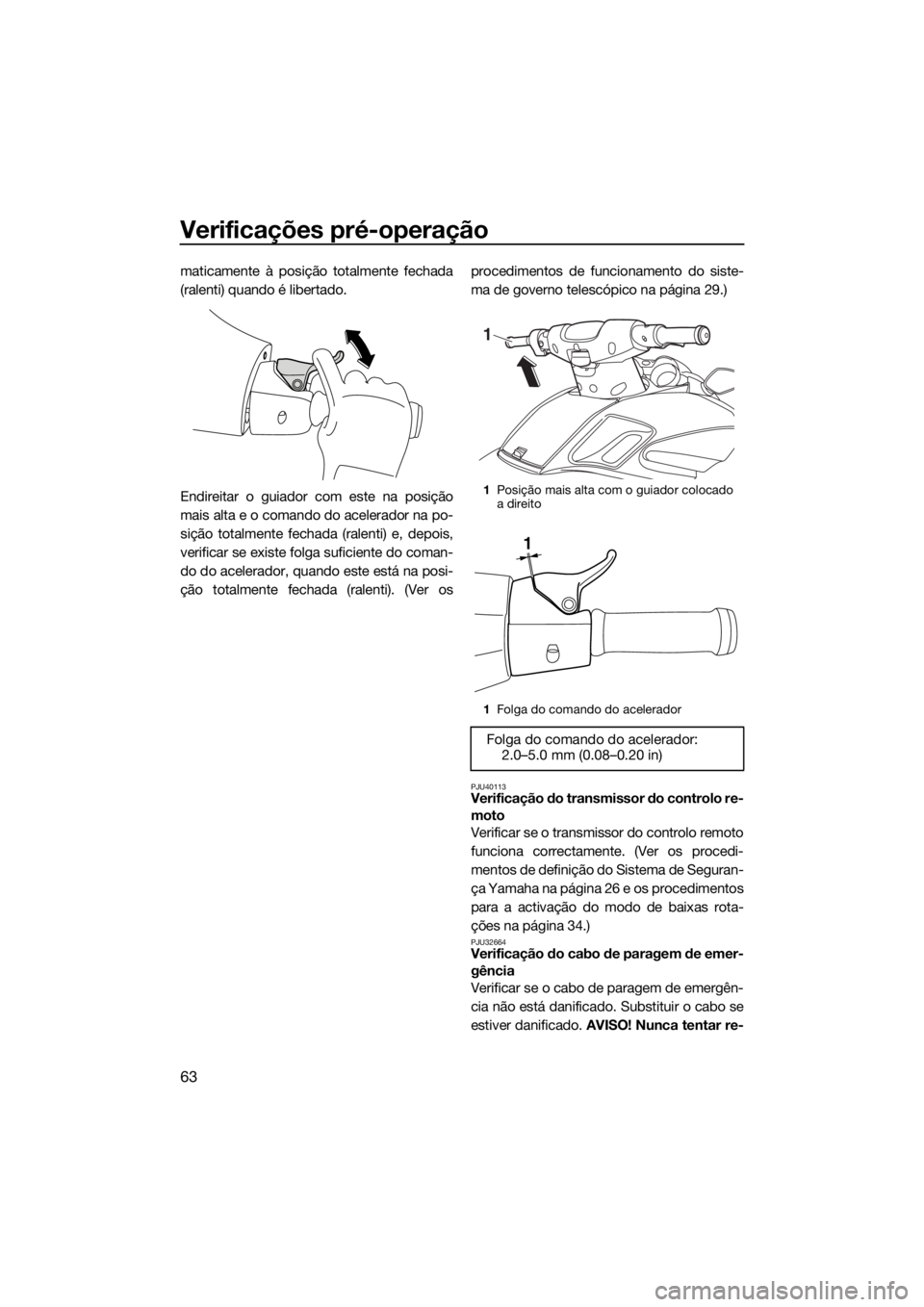

PJU41433Verificações do comando do acelerador
Operar o comando do acelerador várias ve-
zes para verificar se a operação é suave na
totalidade do percurso. Além disso, verificar
se o comando do acelerador regressa auto-
1Batente
1
UF3L72P0.book Page 62 Monday, July 20, 2015 10:38 AM

Verificações pré-operação
63
maticamente à posição totalmente fechada
(ralenti) quando é libertado.
Endireitar o guiador com este na posição
mais alta e o comando do acelerador na po-
sição totalmente fechada (ralenti) e, depois,
verificar se existe folga suficiente do coman-
do do acelerador, quando este está na posi-
ção totalmente fechada (ralenti). (Ver osprocedimentos de funcionamento do siste-
ma de governo telescópico na página 29.)
PJU40113Verificação do transmissor do controlo re-
moto
Verificar se o transmissor do controlo remoto
funciona correctamente. (Ver os procedi-
mentos de definição do Sistema de Seguran-
ça Yamaha na página 26 e os procedimentos
para a activação do modo de baixas rota-
ções na página 34.)
PJU32664Verificação do cabo de paragem de emer-
gência
Verificar se o cabo de paragem de emergên-
cia não está danificado. Substituir o cabo se
estiver danificado. AVISO! Nunca tentar re-
1Posição mais alta com o guiador colocado
a direito
1Folga do comando do acelerador
Folga do comando do acelerador:
2.0–5.0 mm (0.08–0.20 in)
1
1
UF3L72P0.book Page 63 Monday, July 20, 2015 10:38 AM
