Entretien et soins
74
carburant conformément aux instructions du
fabricant avant de démarrer le moteur.
(6) Faites tourner le moteur au ralenti pen-
dant environ 3 minutes tout en le sur-
veillant. Si le moteur s’arrête pendant
l’opération de rinçage, coupez immédia-
tement l’eau et répétez les étapes ci-des-
sus. ATTENTION: N’injectez pas d’eau
dans les passages d’eau de refroidis-
sement lorsque le moteur est à l’arrêt.
L’eau pourrait refluer dans le moteur
via le silencieux et l’endommager gra-
vement.
[FCJ00122]
(7) Coupez l’eau et évacuez l’eau résiduelle
des passages d’eau de refroidissement
en pressant et relâchant alternativement
le levier d’accélération gaz pendant 10 à
15 secondes.
(8) Arrêtez le moteur.
(9) Retirez l’adaptateur de tuyau d’arrosage
et remettez le bouchon du connecteur du
flexible de rinçage en place.
(10) Reposez le compartiment étanche et le
siège arrière.

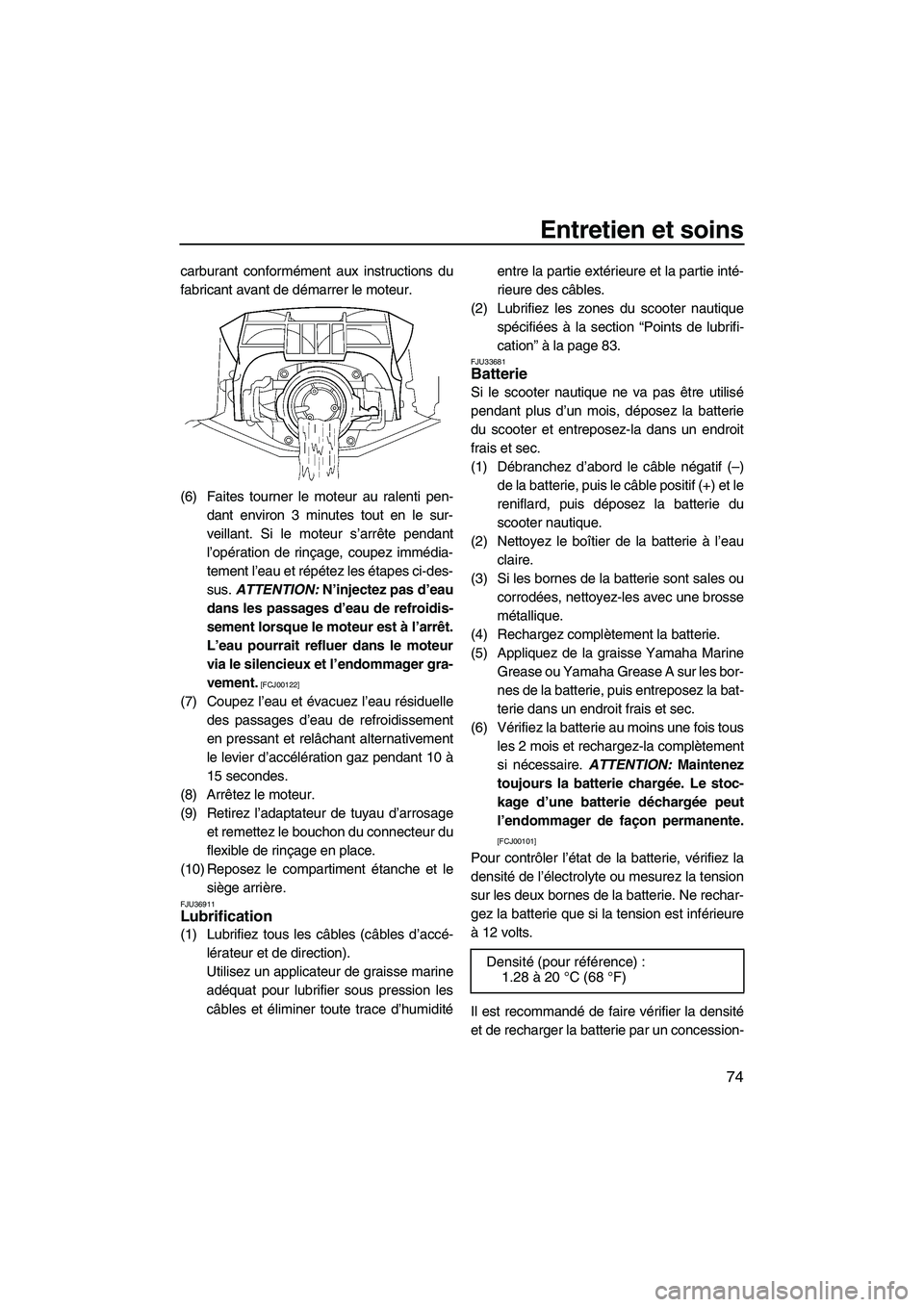

FJU36911Lubrification
(1) Lubrifiez tous les câbles (câbles d’accé-
lérateur et de direction).
Utilisez un applicateur de graisse marine
adéquat pour lubrifier sous pression les
câbles et éliminer toute trace d’humiditéentre la partie extérieure et la partie inté-
rieure des câbles.
(2) Lubrifiez les zones du scooter nautique
spécifiées à la section “Points de lubrifi-
cation” à la page 83.
FJU33681Batterie
Si le scooter nautique ne va pas être utilisé
pendant plus d’un mois, déposez la batterie
du scooter et entreposez-la dans un endroit
frais et sec.
(1) Débranchez d’abord le câble négatif (–)
de la batterie, puis le câble positif (+) et le
reniflard, puis déposez la batterie du
scooter nautique.
(2) Nettoyez le boîtier de la batterie à l’eau
claire.
(3) Si les bornes de la batterie sont sales ou
corrodées, nettoyez-les avec une brosse
métallique.
(4) Rechargez complètement la batterie.
(5) Appliquez de la graisse Yamaha Marine
Grease ou Yamaha Grease A sur les bor-
nes de la batterie, puis entreposez la bat-
terie dans un endroit frais et sec.
(6) Vérifiez la batterie au moins une fois tous
les 2 mois et rechargez-la complètement
si nécessaire. ATTENTION: Maintenez
toujours la batterie chargée. Le stoc-
kage d’une batterie déchargée peut
l’endommager de façon permanente.
[FCJ00101]
Pour contrôler l’état de la batterie, vérifiez la
densité de l’électrolyte ou mesurez la tension
sur les deux bornes de la batterie. Ne rechar-
gez la batterie que si la tension est inférieure
à 12 volts.
Il est recommandé de faire vérifier la densité
et de recharger la batterie par un concession-
Densité (pour référence) :
1.28 à 20 °C (68 °F)
UF2C70F0.book Page 74 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
75
naire Yamaha. Si vous entretenez vous-
même la batterie, veillez à lire et respecter les
instructions fournies avec le testeur et le char-
geur de batterie que vous utilisez.
FJU33731Nettoyage du scooter nautique
Nettoyez le scooter avant de l’entreposer
pour une longue période.
(1) Rincez la coque, le guidon et la tuyère à
l’eau douce.
(2) Rincez le moteur et le compartiment mo-
teur à l’eau douce. Vidangez toute l’eau
et essuyez l’humidité résiduelle à l’aide
de chiffons propres et secs.
ATTENTION: N’utilisez pas de jet
d’eau haute pression pour rincer le
moteur et son compartiment car vous
pourriez provoquer de graves dom-
mages au moteur.
[FCJ00111]
(3) Pulvérisez un antirouille et un lubrifiant
sur l’extérieur du moteur.
(4) Cirez la coque à l’aide d’une cire non
abrasive.
(5) Essuyez tous les éléments en vinyle et
en caoutchouc tels que les sièges et les
joints du compartiment moteur à l’aide
d’un produit de protection pour vinyle.
FJU33762
Entretien et réglages
Un contrôle, un réglage et une lubrification
périodiques maintiendront votre scooter nau-
tique dans les meilleures conditions de fonc-
tionnement et de sécurité possibles. La sécu-
rité est une obligation qui incombe au
propriétaire du scooter. Une maintenance
adéquate doit être assurée pour maintenir les
émissions d’échappement et les niveaux so-
nores dans les limites prévues par les nor-
mes. Les principaux points de contrôle, de ré-
glage et de lubrification du scooter nautique
sont expliqués dans les pages qui suivent.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori-
gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux piè-
ces et accessoires d’origine Yamaha ne sont
pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00311
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
UF2C70F0.book Page 75 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
76
FJU33811Manuel de l’utilisateur et trousse à
outils
Il est conseillé de toujours emporter avec
vous le manuel de l’utilisateur et la trousse à
outils lorsque vous utilisez le scooter nauti-
que. Pour votre confort, une pochette de ran-
gement du manuel et de la trousse à outils est
prévue dans le scooter.
Il est recommandé, pour éviter tout endom-
magement du manuel et de la trousse par
l’eau, de les enfermer dans un sac étanche.
Les conseils d’entretien présentés dans le
présent manuel sont destinés à vous fournir,
à vous propriétaire, les informations néces-
saires pour vous permettre d’effectuer votre
propre maintenance préventive et certaines
réparations mineures. Les outils de la trousse
à outils sont suffisants pour ce faire, mais
vous aurez sans doute également besoin
d’une clé dynamométrique pour serrer les
écrous et les boulons.
1Trousse à outils
2Tournevis
3Clé polygonale 16 mm
4Clé polygonale 10/12 mm
5Pinces
6Clé à fourche
7Adaptateur de tuyau d’arrosage
UF2C70F0.book Page 76 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
77
FJU37060Tableau d’entretien périodique
Le tableau suivant présente des informations générales concernant la maintenance périodi-
que. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en fonc-
tion de vos conditions d’utilisation.
Ce symbole“” indique un entretien que vous pouvez effectuer vous-même.
Ce symbole“” indique un travail qui doit être effectué par un concessionnaire Yamaha.
Description FonctionnementPremier entretien Périodique
Page 10 heu-
res50 heu-
res100
heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
BougiesInspecter, nettoyer,
régler81
Points de lubrifica-
tionLubrifier 83
Composants inter-
nes du moteurLubrifier*2
50 heures ou 12 mois—
Câbles QSTSLubrifier—
Carter intermé-
diaireLubrifier 83
Système d’alimen-
tationVérifier 79
Réservoir de car-
burantVérifier, nettoyer 79
Régime embrayéVérifier, régler 85
Axe du papillonVérifier—
Passages d’eau de
refroidissementRincer
*173
Crépine d’admis-
sion d’eauVérifier, nettoyer—
Filtre de fond de
caleNettoyer—
Crépine de pompe
de cale électriqueVérifier, nettoyer—
Tu r b i n eVérifier—
Angle de tuyèreVérifier, régler 80
Mât de directionVérifier—
Mécanisme QSTSVérifier, régler—
Câble d’inversion
et inverseurVérifier, régler 80
UF2C70F0.book Page 77 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
78

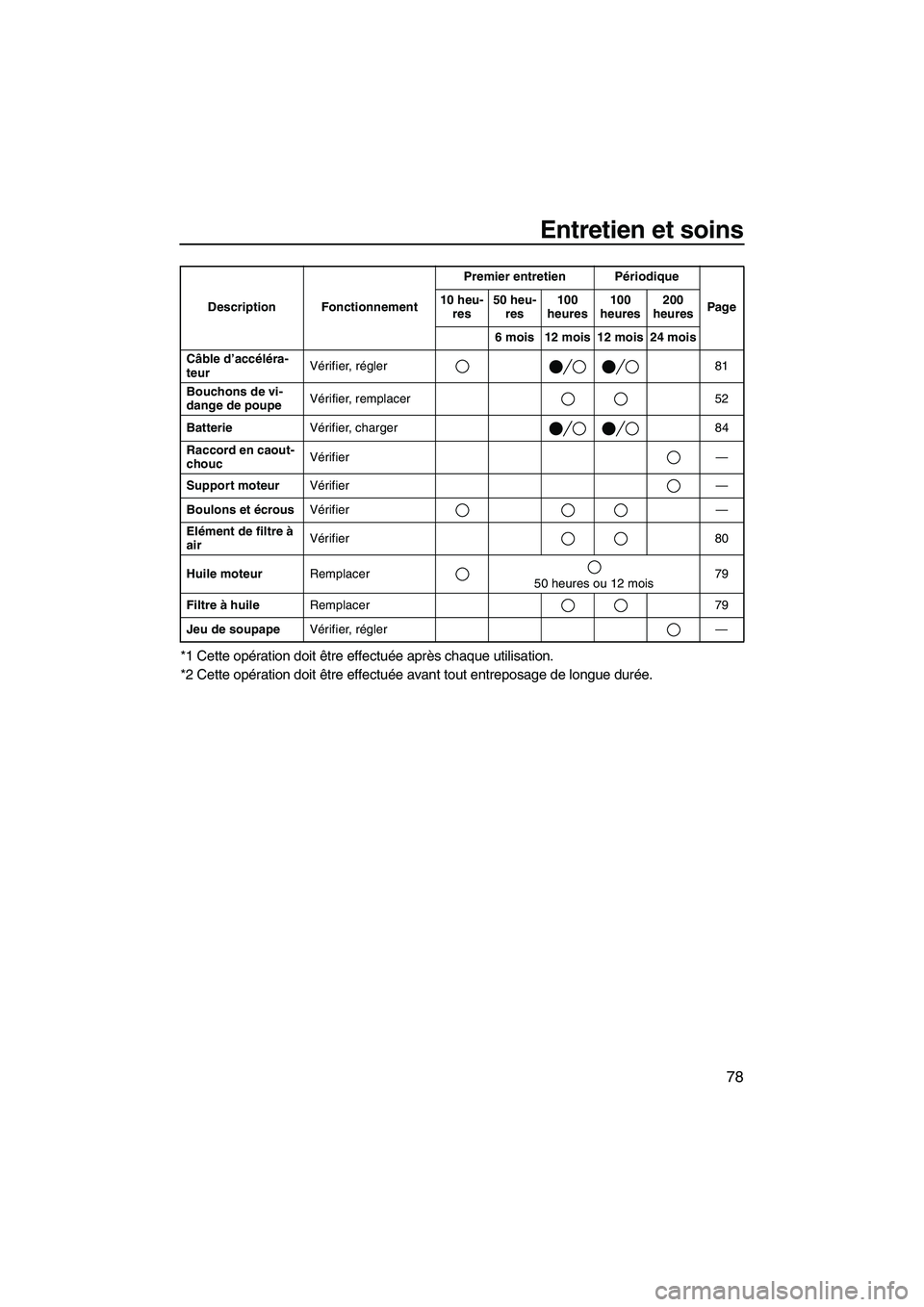

*1 Cette opération doit être effectuée après chaque utilisation.
*2 Cette opération doit être effectuée avant tout entreposage de longue durée.
Câble d’accéléra-
teurVérifier, régler 81
Bouchons de vi-
dange de poupeVérifier, remplacer 52
BatterieVérifier, charger 84
Raccord en caout-
choucVérifier—
Support moteurVérifier—
Boulons et écrousVérifier—
Elément de filtre à
airVérifier 80
Huile moteurRemplacer
50 heures ou 12 mois79
Filtre à huileRemplacer 79
Jeu de soupapeVérifier, régler— Description FonctionnementPremier entretien Périodique
Page 10 heu-
res50 heu-
res100
heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
UF2C70F0.book Page 78 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
79

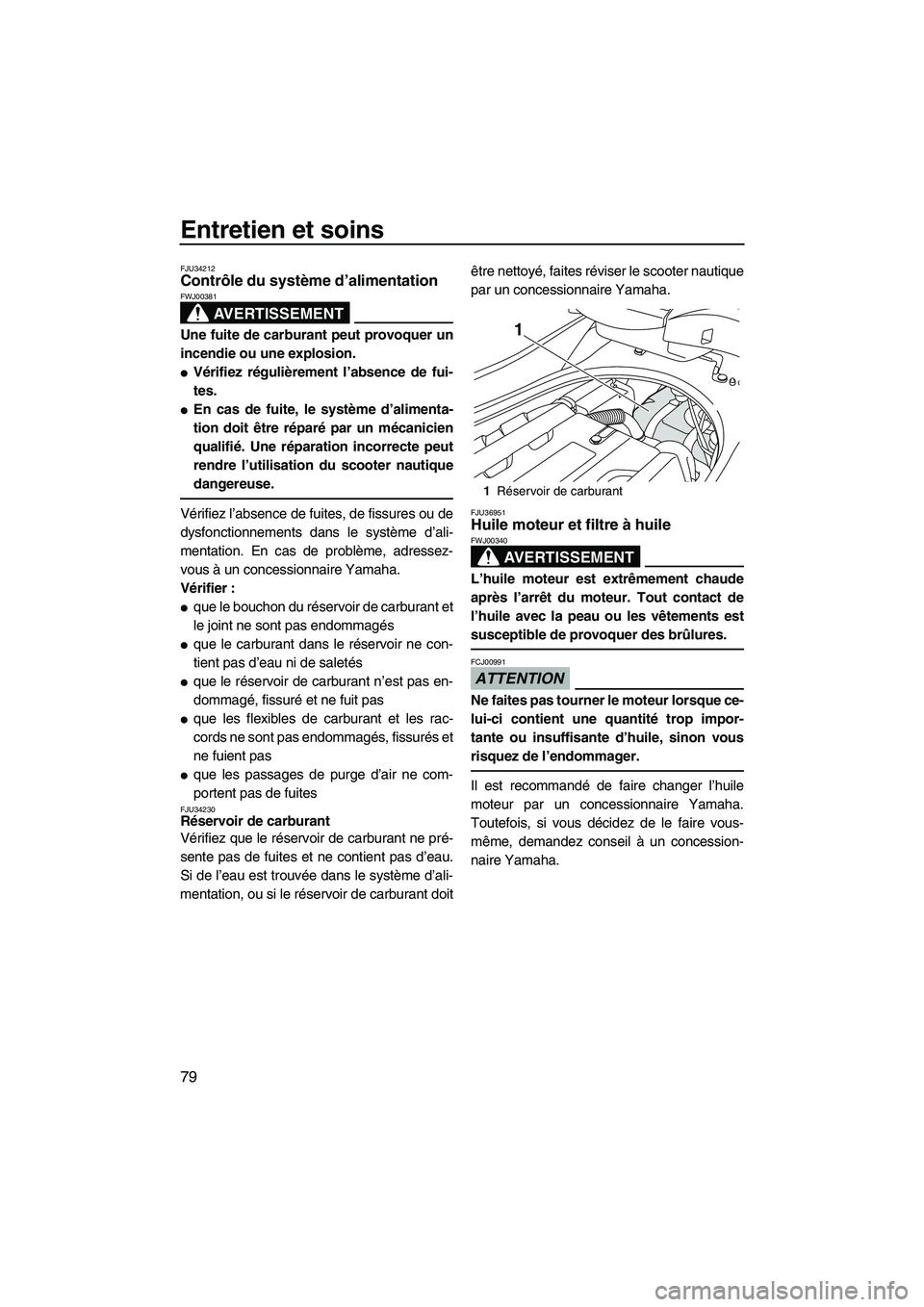

FJU34212Contrôle du système d’alimentation
AVERTISSEMENT
FWJ00381
Une fuite de carburant peut provoquer un
incendie ou une explosion.

Vérifiez régulièrement l’absence de fui-
tes.

En cas de fuite, le système d’alimenta-
tion doit être réparé par un mécanicien
qualifié. Une réparation incorrecte peut
rendre l’utilisation du scooter nautique
dangereuse.
Vérifiez l’absence de fuites, de fissures ou de
dysfonctionnements dans le système d’ali-
mentation. En cas de problème, adressez-
vous à un concessionnaire Yamaha.
Vérifier :

que le bouchon du réservoir de carburant et
le joint ne sont pas endommagés

que le carburant dans le réservoir ne con-
tient pas d’eau ni de saletés

que le réservoir de carburant n’est pas en-
dommagé, fissuré et ne fuit pas

que les flexibles de carburant et les rac-
cords ne sont pas endommagés, fissurés et
ne fuient pas

que les passages de purge d’air ne com-
portent pas de fuites
FJU34230Réservoir de carburant
Vérifiez que le réservoir de carburant ne pré-
sente pas de fuites et ne contient pas d’eau.
Si de l’eau est trouvée dans le système d’ali-
mentation, ou si le réservoir de carburant doitêtre nettoyé, faites réviser le scooter nautique
par un concessionnaire Yamaha.
FJU36951Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00991
Ne faites pas tourner le moteur lorsque ce-
lui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur par un concessionnaire Yamaha.
Toutefois, si vous décidez de le faire vous-
même, demandez conseil à un concession-
naire Yamaha.
1Réservoir de carburant
1
UF2C70F0.book Page 79 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
80
FJU34311Élément du filtre à air
Chargez un concessionnaire Yamaha de vé-
rifier le filtre à air aux intervalles prescrits dans
le tableau de maintenance périodique.
FJU34321Vérification de l’angle de tuyère
Vérifiez que le guidon et la tuyère de poussée
fonctionnent correctement.
Tournez le guidon le plus loin possible sur la
gauche et la droite pour vérifier que la diffé-
rence des distances A et B entre la tuyère de
poussée et la tuyère est conforme aux spéci-
fications. Si la direction est rigide ou mal réglée, faites-
la régler par un concessionnaire Yamaha.
FJU36590Vérification du câble d’inversion
Placez le levier d’inversion en position mar-
che arrière. Huile moteur recommandée:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Qualité d’huile :
API SE,SF,SG,SH,SJ,SL
Quantité d’huile :
Avec remplacement du filtre à huile :
3.1 L (3.28 US qt, 2.73 Imp.qt)
Sans remplacement du filtre à huile :
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantité totale :
4.3 L (4.55 US qt, 3.78 Imp.qt)
Différence entre A et B :
Maximum 5 mm (0.20 in)
A
A
B
B
UF2C70F0.book Page 80 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
81
Assurez-vous que l’inverseur est en contact
avec la butée.
Si ce n’est pas le cas, faites-le vérifier par un
concessionnaire Yamaha.
FJU37480Vérification de la manette des gaz
Actionnez la manette des gaz plusieurs fois
pour vous assurer qu’elle revient en position
complètement fermée (ralenti) une fois relâ-
chée. Vérifiez également que le jeu libre de la
manette des gaz se situe dans la plage spéci-
fiée.
(1) Réglez le guidon dans la position infé-
rieure et orientez-le tout droit. (Cf. “Sys-
tème de direction télescopique”, page 30
pour plus d’informations.)
(2) Pressez et relâchez la manette des gaz.(3) Vérifiez le jeu libre de la manette des gaz,
celle-ci se trouvant en position complète-
ment fermée (ralenti).
Si la manette des gaz ne bouge pas correcte-
ment ou si son jeu libre ne se situe pas dans
la plage spécifiée, faites vérifier le scooter
nautique par un concessionnaire Yamaha.
FJU37041Nettoyage et réglage des bougies
AVERTISSEMENT
FWJ00350
Faites attention à ne pas endommager
l’isolant lorsque vous déposez ou installez
une bougie. Si l’isolant est endommagé,
des étincelles peuvent s’échapper, entraî-
nant des risques d’incendie ou d’explo-
sion.
La bougie est un élément important du moteur
et est facile à inspecter. Son état peut fournir
des indications sur l’état du moteur. Par
exemple, si une bougie est d’une couleur net-
tement différente, il se peut que le moteur né-
cessite une entretien. N’essayez pas de dia-
gnostiquer les problèmes par vous-même.
Faites réviser le scooter nautique par un con-
cessionnaire Yamaha.
1Butée
1Jeu de levier d’accélération
Jeu libre de la manette des gaz :
2.0–5.0 mm (0.08–0.20 in)
1
UF2C70F0.book Page 81 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
82

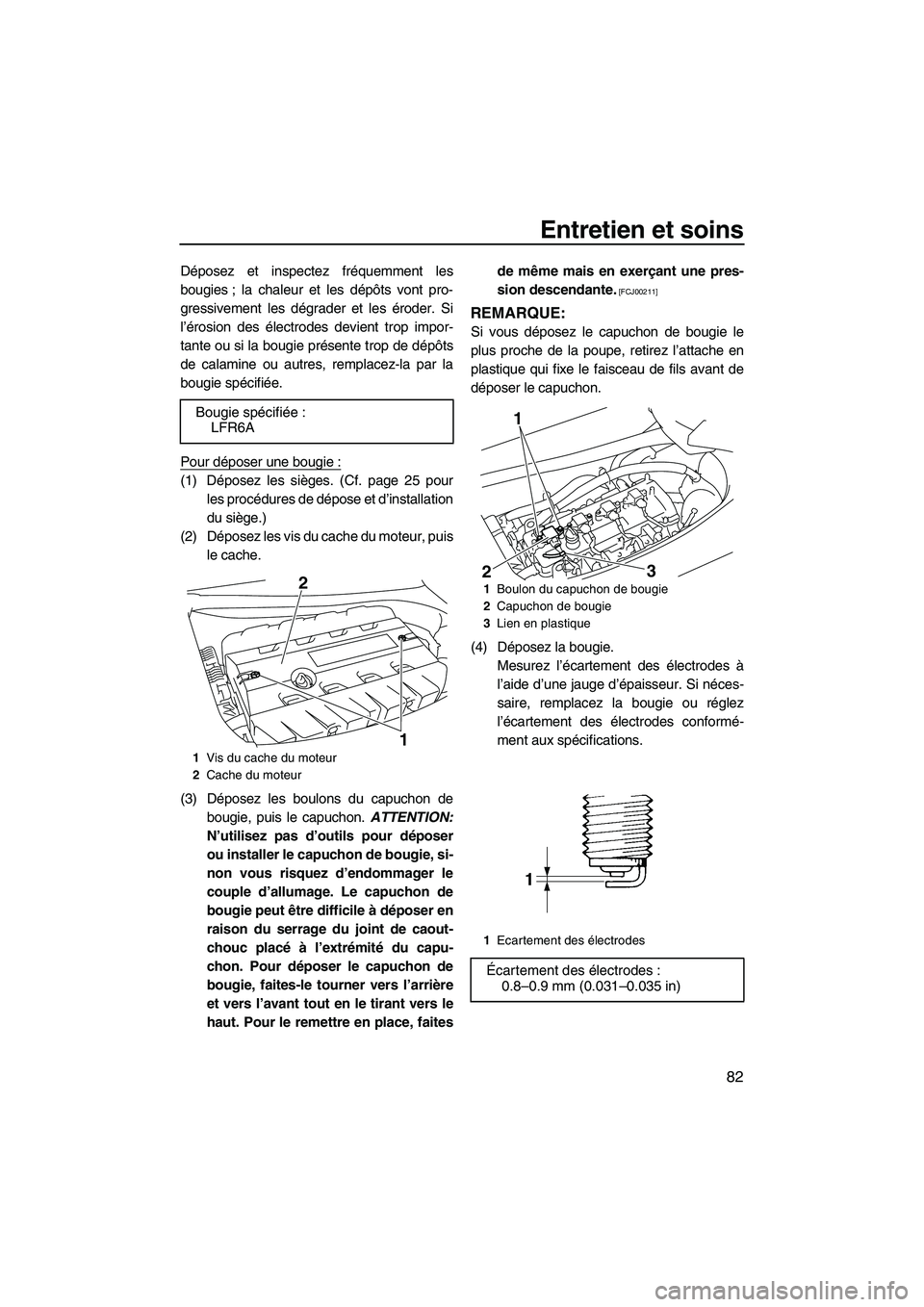

Déposez et inspectez fréquemment les
bougies ; la chaleur et les dépôts vont pro-
gressivement les dégrader et les éroder. Si
l’érosion des électrodes devient trop impor-
tante ou si la bougie présente trop de dépôts
de calamine ou autres, remplacez-la par la
bougie spécifiée.
Pour déposer une bougie :
(1) Déposez les sièges. (Cf. page 25 pour
les procédures de dépose et d’installation
du siège.)
(2) Déposez les vis du cache du moteur, puis
le cache.
(3) Déposez les boulons du capuchon de
bougie, puis le capuchon. ATTENTION:
N’utilisez pas d’outils pour déposer
ou installer le capuchon de bougie, si-
non vous risquez d’endommager le
couple d’allumage. Le capuchon de
bougie peut être difficile à déposer en
raison du serrage du joint de caout-
chouc placé à l’extrémité du capu-
chon. Pour déposer le capuchon de
bougie, faites-le tourner vers l’arrière
et vers l’avant tout en le tirant vers le
haut. Pour le remettre en place, faitesde même mais en exerçant une pres-
sion descendante.
[FCJ00211]
REMARQUE:
Si vous déposez le capuchon de bougie le
plus proche de la poupe, retirez l’attache en
plastique qui fixe le faisceau de fils avant de
déposer le capuchon.
(4) Déposez la bougie.
Mesurez l’écartement des électrodes à
l’aide d’une jauge d’épaisseur. Si néces-
saire, remplacez la bougie ou réglez
l’écartement des électrodes conformé-
ment aux spécifications. Bougie spécifiée:
LFR6A
1Vis du cache du moteur
2Cache du moteur
1 2
1Boulon du capuchon de bougie
2Capuchon de bougie
3Lien en plastique
1Ecartement des électrodes
Écartement des électrodes :
0.8–0.9 mm (0.031–0.035 in)
1
2
3
UF2C70F0.book Page 82 Tuesday, November 4, 2008 3:56 PM

Entretien et soins
83

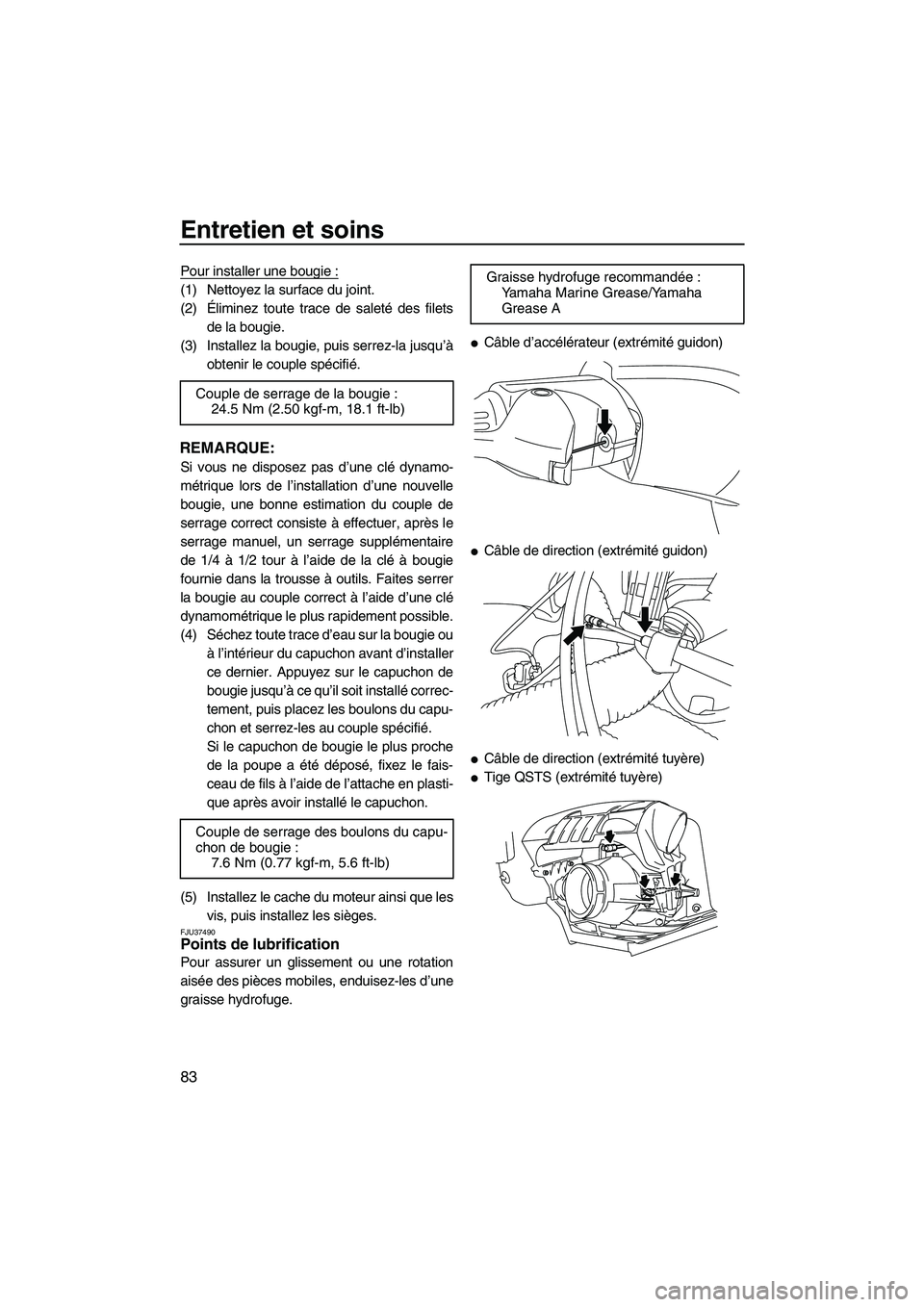

Pour installer une bougie :
(1) Nettoyez la surface du joint.
(2)Éliminez toute trace de saleté des filets
de la bougie.
(3) Installez la bougie, puis serrez-la jusqu’à
obtenir le couple spécifié.
REMARQUE:
Si vous ne disposez pas d’une clé dynamo-
métrique lors de l’installation d’une nouvelle
bougie, une bonne estimation du couple de
serrage correct consiste à effectuer, après le
serrage manuel, un serrage supplémentaire
de 1/4 à 1/2 tour à l’aide de la clé à bougie
fournie dans la trousse à outils. Faites serrer
la bougie au couple correct à l’aide d’une clé
dynamométrique le plus rapidement possible.
(4) Séchez toute trace d’eau sur la bougie ou
à l’intérieur du capuchon avant d’installer
ce dernier. Appuyez sur le capuchon de
bougie jusqu’à ce qu’il soit installé correc-
tement, puis placez les boulons du capu-
chon et serrez-les au couple spécifié.
Si le capuchon de bougie le plus proche
de la poupe a été déposé, fixez le fais-
ceau de fils à l’aide de l’attache en plasti-
que après avoir installé le capuchon.
(5) Installez le cache du moteur ainsi que les
vis, puis installez les sièges.
FJU37490Points de lubrification
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, enduisez-les d’une
graisse hydrofuge.

Câble d’accélérateur (extrémité guidon)

Câble de direction (extrémité guidon)

Câble de direction (extrémité tuyère)

Tige QSTS (extrémité tuyère) Couple de serrage de la bougie :
24.5 Nm (2.50 kgf-m, 18.1 ft-lb)
Couple de serrage des boulons du capu-
chon de bougie :
7.6 Nm (0.77 kgf-m, 5.6 ft-lb)
Graisse hydrofuge recommandée:
Yamaha Marine Grease/Yamaha
Grease A
UF2C70F0.book Page 83 Tuesday, November 4, 2008 3:56 PM
