sensor YAMAHA FZS 2010 Manuale de Empleo (in Spanish)

Descripción
24
24
11
10
9
8 7 1
3
5
13
12
6
1Plataforma de embarque
2Surtidor testigo de la sentina eléctrica
3Asidero de embarque (página 44)
4Cornamusa
5Asidero (página 44)
6Escalón de embarque (página 44)
7Tobera de propulsión
8Compuerta de inversión (página 34)
9Tapa del grupo propulsor
10Ta pón de achique de popa (página 55)
11Pasacabos de popa (página 45)
12Sensor de velocidad13Rejilla de admisión
UF2C71S0.book Page 24 Tuesday, July 14, 2009 11:41 AM

Funcionamiento de los instrumentos
42
SJU37311Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o un
cortocircuito, la luz indicadora “WARNING” y
el indicador de alarma de comprobación del
motor parpadean y el zumbador suena de for-
ma intermitente.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
NOTA:
Pulse el botón “Hour Volt” (horas/voltios) para
silenciar el zumbador.
UF2C71S0.book Page 42 Tuesday, July 14, 2009 11:41 AM

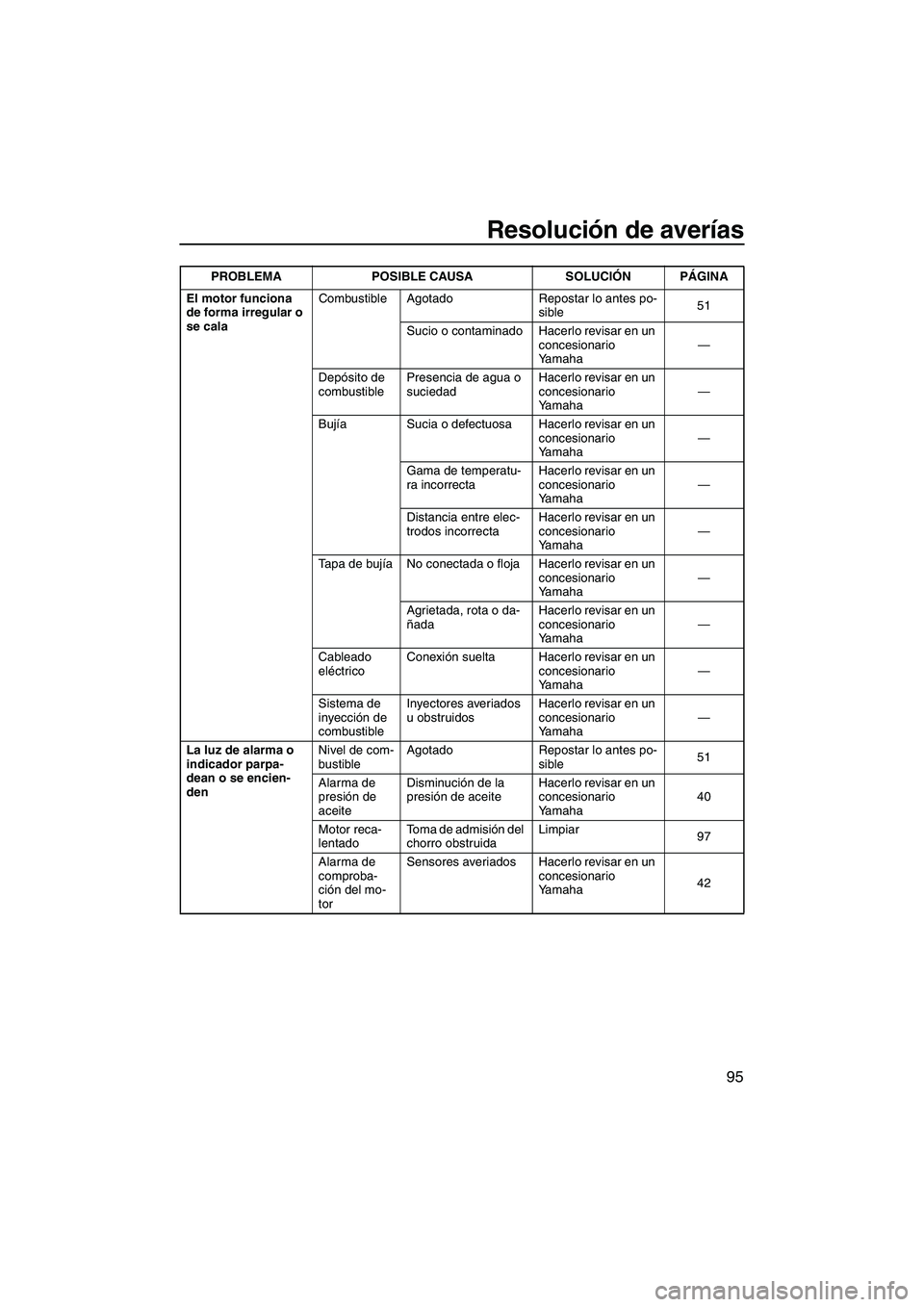

Resolución de averías
95
El motor funciona
de forma irregular o
se calaCombustible Agotado Repostar lo antes po-
sible51
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Yamaha—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Agrietada, rota o da-
ñadaHacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Yamaha—
La luz de alarma o
indicador parpa-
dean o se encien-
denNivel de com-
bustibleAgotado Repostar lo antes po-
sible51
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Yamaha40
Motor reca-
lentadoToma de admisión del
chorro obstruidaLimpiar
97
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Yamaha42 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2C71S0.book Page 95 Tuesday, July 14, 2009 11:41 AM
