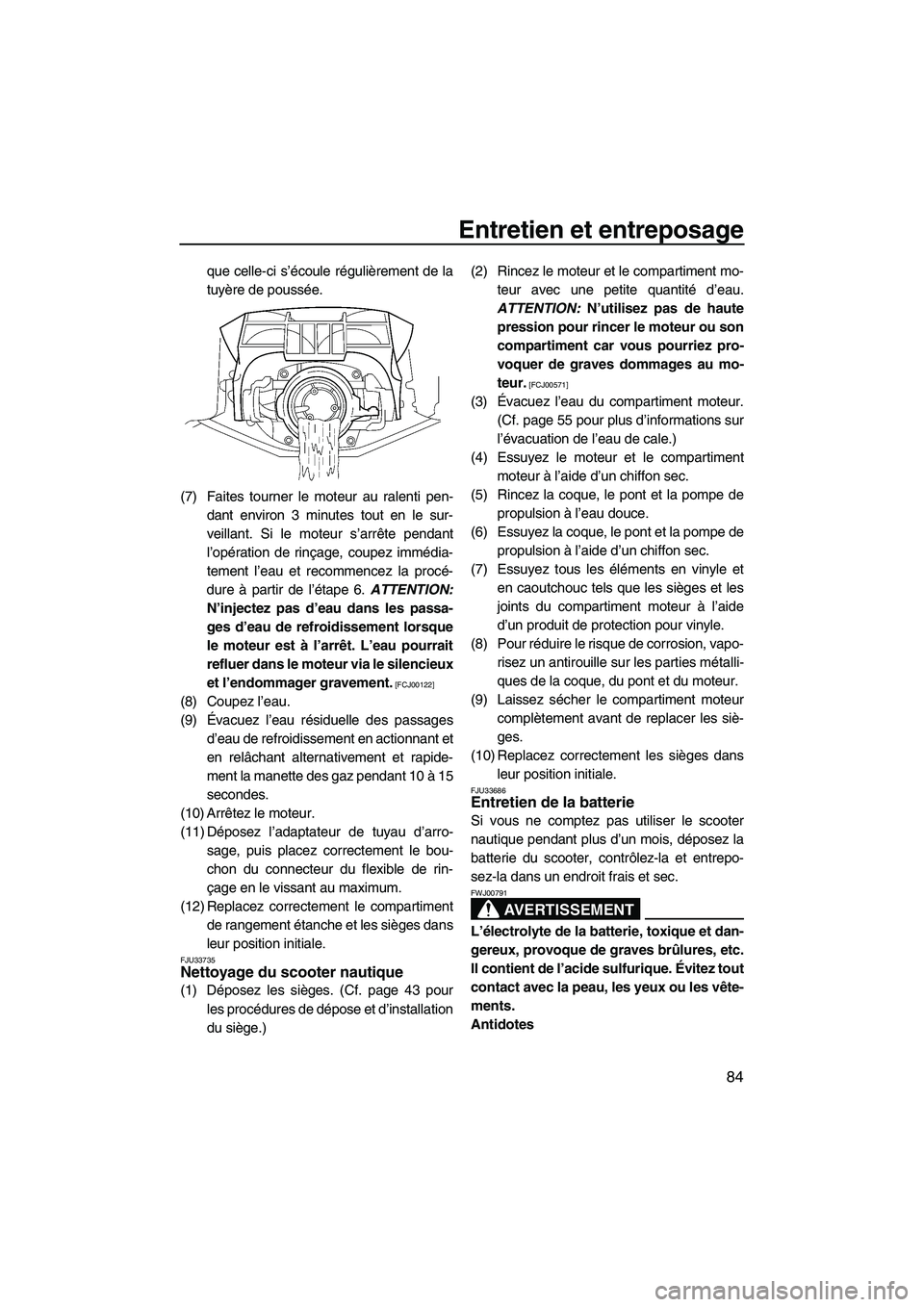

Entretien et entreposage
84
que celle-ci s’écoule régulièrement de la
tuyère de poussée.
(7) Faites tourner le moteur au ralenti pen-
dant environ 3 minutes tout en le sur-
veillant. Si le moteur s’arrête pendant
l’opération de rinçage, coupez immédia-
tement l’eau et recommencez la procé-
dure à partir de l’étape 6. ATTENTION:
N’injectez pas d’eau dans les passa-
ges d’eau de refroidissement lorsque
le moteur est à l’arrêt. L’eau pourrait
refluer dans le moteur via le silencieux
et l’endommager gravement.
[FCJ00122]
(8) Coupez l’eau.
(9)Évacuez l’eau résiduelle des passages
d’eau de refroidissement en actionnant et
en relâchant alternativement et rapide-
ment la manette des gaz pendant 10 à 15
secondes.
(10) Arrêtez le moteur.
(11) Déposez l’adaptateur de tuyau d’arro-
sage, puis placez correctement le bou-
chon du connecteur du flexible de rin-
çage en le vissant au maximum.
(12) Replacez correctement le compartiment
de rangement étanche et les sièges dans
leur position initiale.
FJU33735Nettoyage du scooter nautique
(1) Déposez les sièges. (Cf. page 43 pour
les procédures de dépose et d’installation
du siège.)(2) Rincez le moteur et le compartiment mo-
teur avec une petite quantité d’eau.
ATTENTION: N’utilisez pas de haute
pression pour rincer le moteur ou son
compartiment car vous pourriez pro-
voquer de graves dommages au mo-
teur.
[FCJ00571]
(3)Évacuez l’eau du compartiment moteur.
(Cf. page 55 pour plus d’informations sur
l’évacuation de l’eau de cale.)
(4) Essuyez le moteur et le compartiment
moteur à l’aide d’un chiffon sec.
(5) Rincez la coque, le pont et la pompe de
propulsion à l’eau douce.
(6) Essuyez la coque, le pont et la pompe de
propulsion à l’aide d’un chiffon sec.
(7) Essuyez tous les éléments en vinyle et
en caoutchouc tels que les sièges et les
joints du compartiment moteur à l’aide
d’un produit de protection pour vinyle.
(8) Pour réduire le risque de corrosion, vapo-
risez un antirouille sur les parties métalli-
ques de la coque, du pont et du moteur.
(9) Laissez sécher le compartiment moteur
complètement avant de replacer les siè-
ges.
(10) Replacez correctement les sièges dans
leur position initiale.
FJU33686Entretien de la batterie
Si vous ne comptez pas utiliser le scooter
nautique pendant plus d’un mois, déposez la
batterie du scooter, contrôlez-la et entrepo-
sez-la dans un endroit frais et sec.
AVERTISSEMENT
FWJ00791
L’électrolyte de la batterie, toxique et dan-
gereux, provoque de graves brûlures, etc.
Il contient de l’acide sulfurique. Évitez tout
contact avec la peau, les yeux ou les vête-
ments.
Antidotes
UF2C73F0.book Page 84 Thursday, June 23, 2011 11:09 AM

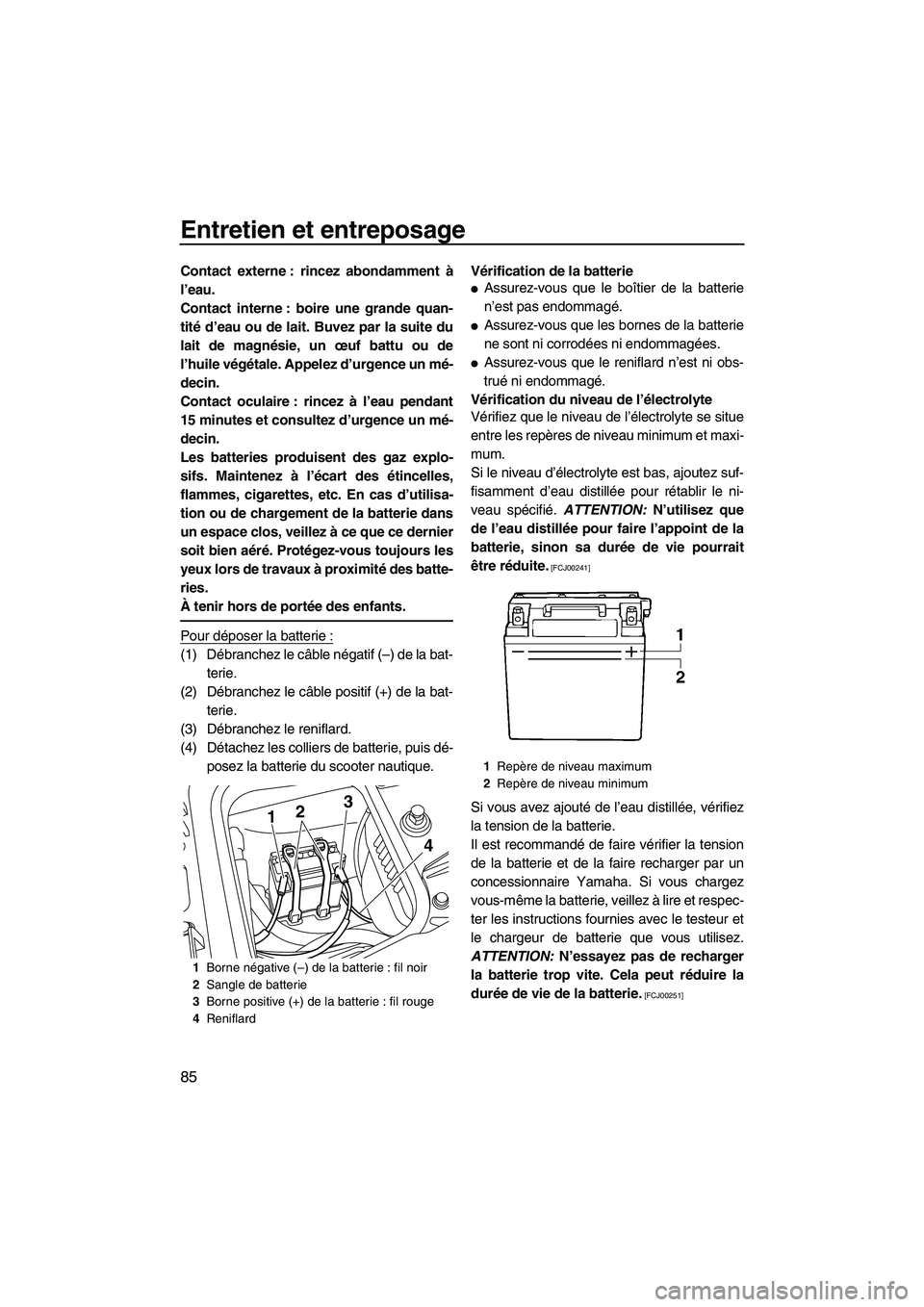

Entretien et entreposage
85
Contact externe : rincez abondamment à
l’eau.
Contact interne : boire une grande quan-
tité d’eau ou de lait. Buvez par la suite du
lait de magnésie, un œuf battu ou de
l’huile végétale. Appelez d’urgence un mé-
decin.
Contact oculaire : rincez à l’eau pendant
15 minutes et consultez d’urgence un mé-
decin.
Les batteries produisent des gaz explo-
sifs. Maintenez à l’écart des étincelles,
flammes, cigarettes, etc. En cas d’utilisa-
tion ou de chargement de la batterie dans
un espace clos, veillez à ce que ce dernier
soit bien aéré. Protégez-vous toujours les
yeux lors de travaux à proximité des batte-
ries.
À tenir hors de portée des enfants.
Pour déposer la batterie :
(1) Débranchez le câble négatif (–) de la bat-
terie.
(2) Débranchez le câble positif (+) de la bat-
terie.
(3) Débranchez le reniflard.
(4) Détachez les colliers de batterie, puis dé-
posez la batterie du scooter nautique.Vérification de la batterie

Assurez-vous que le boîtier de la batterie
n’est pas endommagé.

Assurez-vous que les bornes de la batterie
ne sont ni corrodées ni endommagées.

Assurez-vous que le reniflard n’est ni obs-
trué ni endommagé.
Vérification du niveau de l’électrolyte
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum et maxi-
mum.
Si le niveau d’électrolyte est bas, ajoutez suf-
fisamment d’eau distillée pour rétablir le ni-
veau spécifié. ATTENTION: N’utilisez que
de l’eau distillée pour faire l’appoint de la
batterie, sinon sa durée de vie pourrait
être réduite.
[FCJ00241]
Si vous avez ajouté de l’eau distillée, vérifiez
la tension de la batterie.
Il est recommandé de faire vérifier la tension
de la batterie et de la faire recharger par un
concessionnaire Yamaha. Si vous chargez
vous-même la batterie, veillez à lire et respec-
ter les instructions fournies avec le testeur et
le chargeur de batterie que vous utilisez.
ATTENTION: N’essayez pas de recharger
la batterie trop vite. Cela peut réduire la
durée de vie de la batterie.
[FCJ00251]
1Borne négative (–) de la batterie : fil noir
2Sangle de batterie
3Borne positive (+) de la batterie : fil rouge
4Reniflard
132
4
1Repère de niveau maximum
2Repère de niveau minimum
UF2C73F0.book Page 85 Thursday, June 23, 2011 11:09 AM

Entretien et entreposage
86

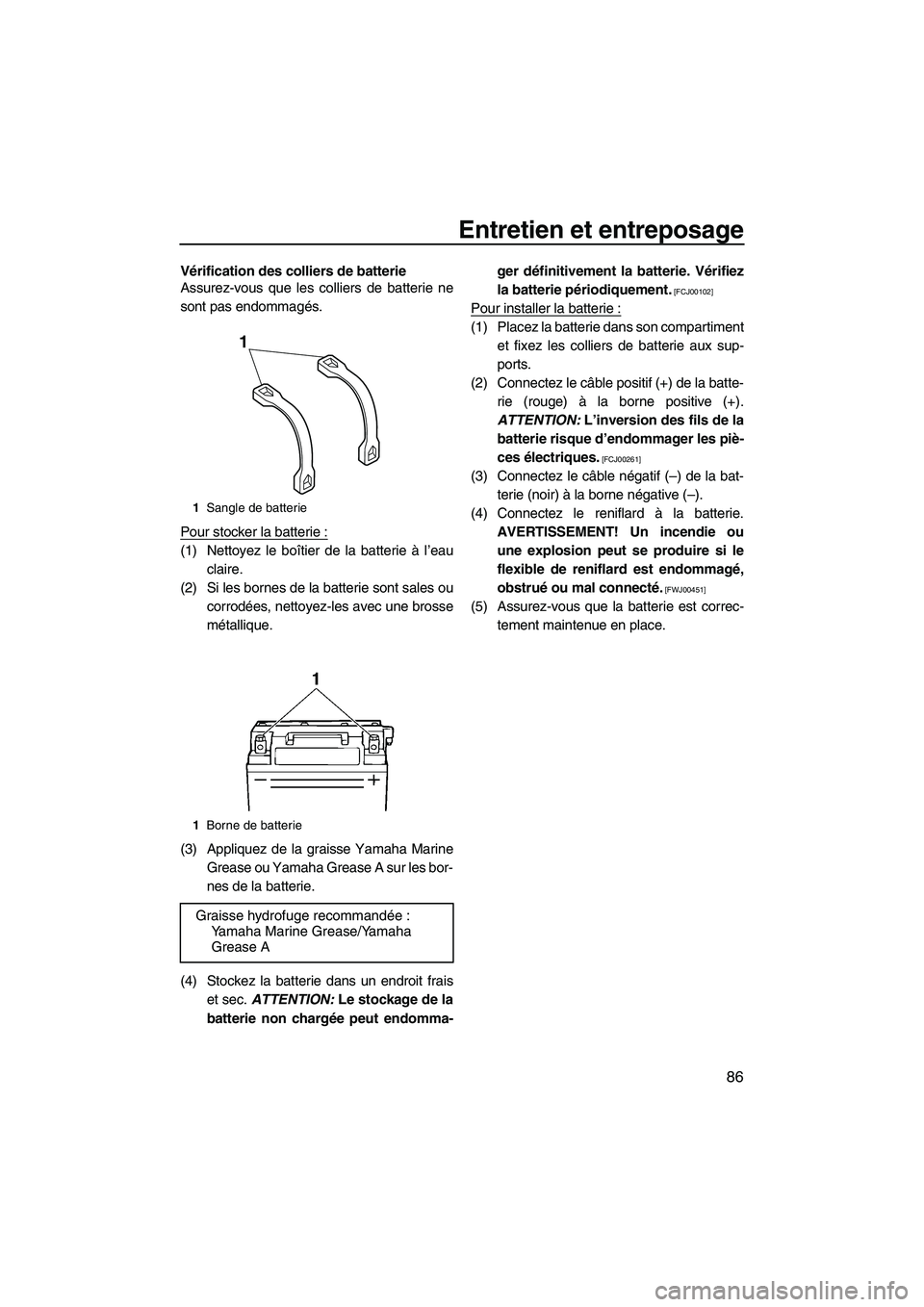

Vérification des colliers de batterie
Assurez-vous que les colliers de batterie ne
sont pas endommagés.
Pour stocker la batterie :
(1) Nettoyez le boîtier de la batterie à l’eau
claire.
(2) Si les bornes de la batterie sont sales ou
corrodées, nettoyez-les avec une brosse
métallique.
(3) Appliquez de la graisse Yamaha Marine
Grease ou Yamaha Grease A sur les bor-
nes de la batterie.
(4) Stockez la batterie dans un endroit frais
et sec. ATTENTION: Le stockage de la
batterie non chargée peut endomma-ger définitivement la batterie. Vérifiez
la batterie périodiquement.
[FCJ00102]
Pour installer la batterie :
(1) Placez la batterie dans son compartiment
et fixez les colliers de batterie aux sup-
ports.
(2) Connectez le câble positif (+) de la batte-
rie (rouge) à la borne positive (+).
ATTENTION: L’inversion des fils de la
batterie risque d’endommager les piè-
ces électriques.
[FCJ00261]
(3) Connectez le câble négatif (–) de la bat-
terie (noir) à la borne négative (–).
(4) Connectez le reniflard à la batterie.
AVERTISSEMENT! Un incendie ou
une explosion peut se produire si le
flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00451]
(5) Assurez-vous que la batterie est correc-
tement maintenue en place.
1Sangle de batterie
1Borne de batterie
Graisse hydrofuge recommandée:
Yamaha Marine Grease/Yamaha
Grease A
1
UF2C73F0.book Page 86 Thursday, June 23, 2011 11:09 AM

Entretien et entreposage
87
FJU33492

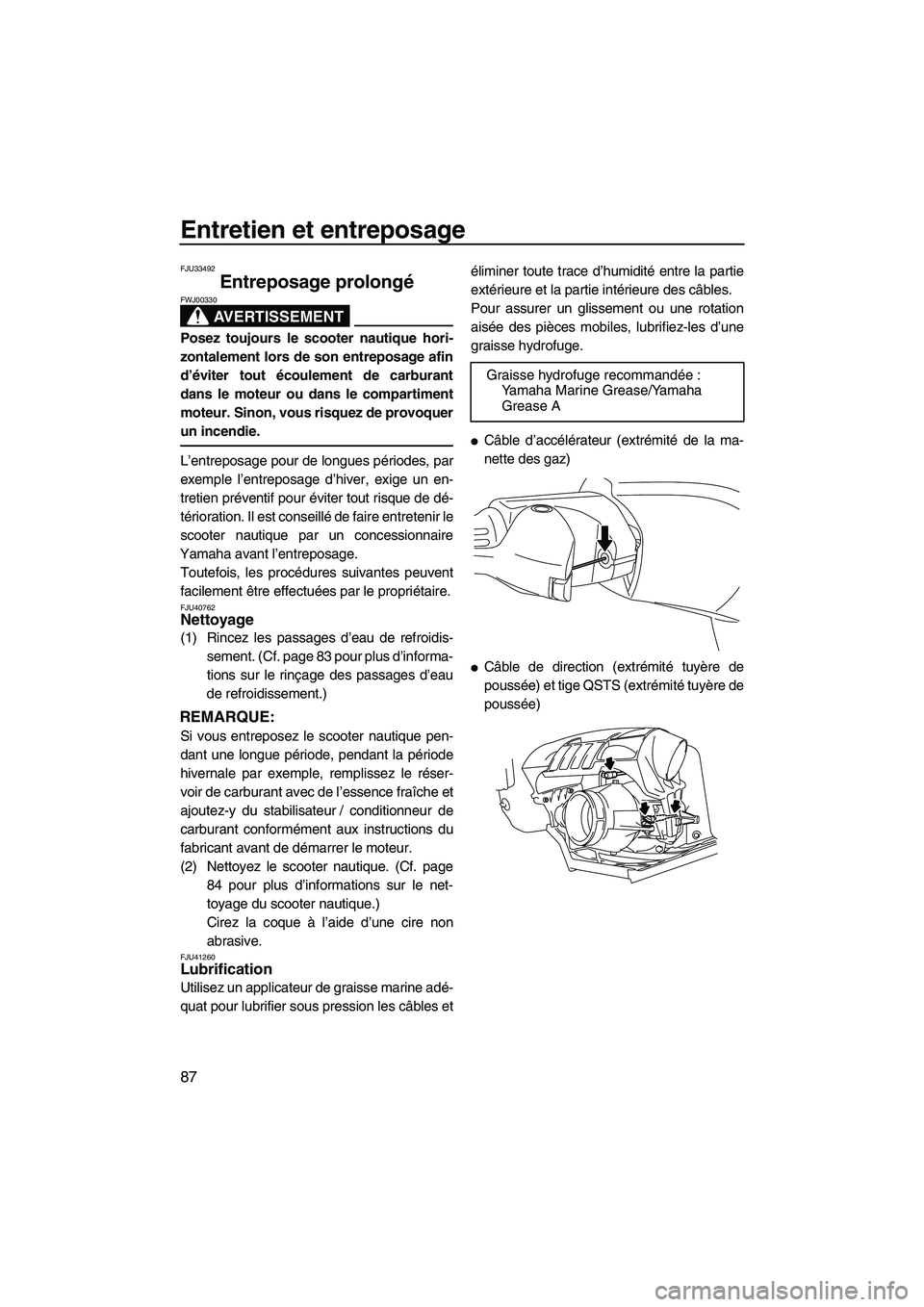

Entreposage prolongé
AVERTISSEMENT
FWJ00330
Posez toujours le scooter nautique hori-
zontalement lors de son entreposage afin
d’éviter tout écoulement de carburant
dans le moteur ou dans le compartiment
moteur. Sinon, vous risquez de provoquer
un incendie.
L’entreposage pour de longues périodes, par
exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dé-
térioration. Il est conseillé de faire entretenir le
scooter nautique par un concessionnaire
Yamaha avant l’entreposage.
Toutefois, les procédures suivantes peuvent
facilement être effectuées par le propriétaire.
FJU40762Nettoyage
(1) Rincez les passages d’eau de refroidis-
sement. (Cf. page 83 pour plus d’informa-
tions sur le rinçage des passages d’eau
de refroidissement.)
REMARQUE:
Si vous entreposez le scooter nautique pen-
dant une longue période, pendant la période
hivernale par exemple, remplissez le réser-
voir de carburant avec de l’essence fraîche et
ajoutez-y du stabilisateur / conditionneur de
carburant conformément aux instructions du
fabricant avant de démarrer le moteur.
(2) Nettoyez le scooter nautique. (Cf. page
84 pour plus d’informations sur le net-
toyage du scooter nautique.)
Cirez la coque à l’aide d’une cire non
abrasive.
FJU41260Lubrification
Utilisez un applicateur de graisse marine adé-
quat pour lubrifier sous pression les câbles etéliminer toute trace d’humidité entre la partie
extérieure et la partie intérieure des câbles.
Pour assurer un glissement ou une rotation
aisée des pièces mobiles, lubrifiez-les d’une
graisse hydrofuge.

Câble d’accélérateur (extrémité de la ma-
nette des gaz)

Câble de direction (extrémité tuyère de
poussée) et tige QSTS (extrémité tuyère de
poussée) Graisse hydrofuge recommandée:
Yamaha Marine Grease/Yamaha
Grease A
UF2C73F0.book Page 87 Thursday, June 23, 2011 11:09 AM

Entretien et entreposage
88

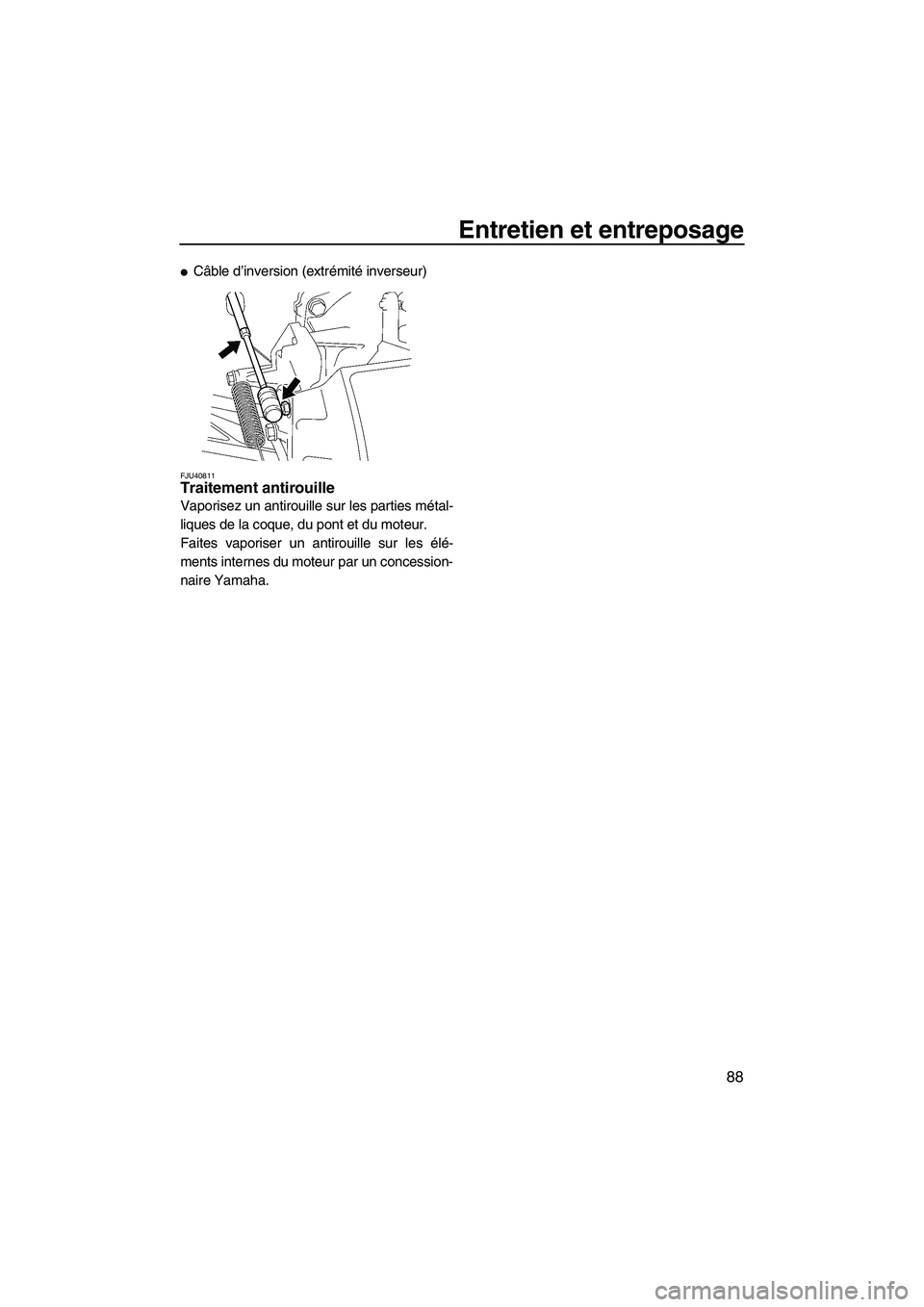

Câble d’inversion (extrémité inverseur)
FJU40811Traitement antirouille
Vaporisez un antirouille sur les parties métal-
liques de la coque, du pont et du moteur.
Faites vaporiser un antirouille sur les élé-
ments internes du moteur par un concession-
naire Yamaha.
UF2C73F0.book Page 88 Thursday, June 23, 2011 11:09 AM

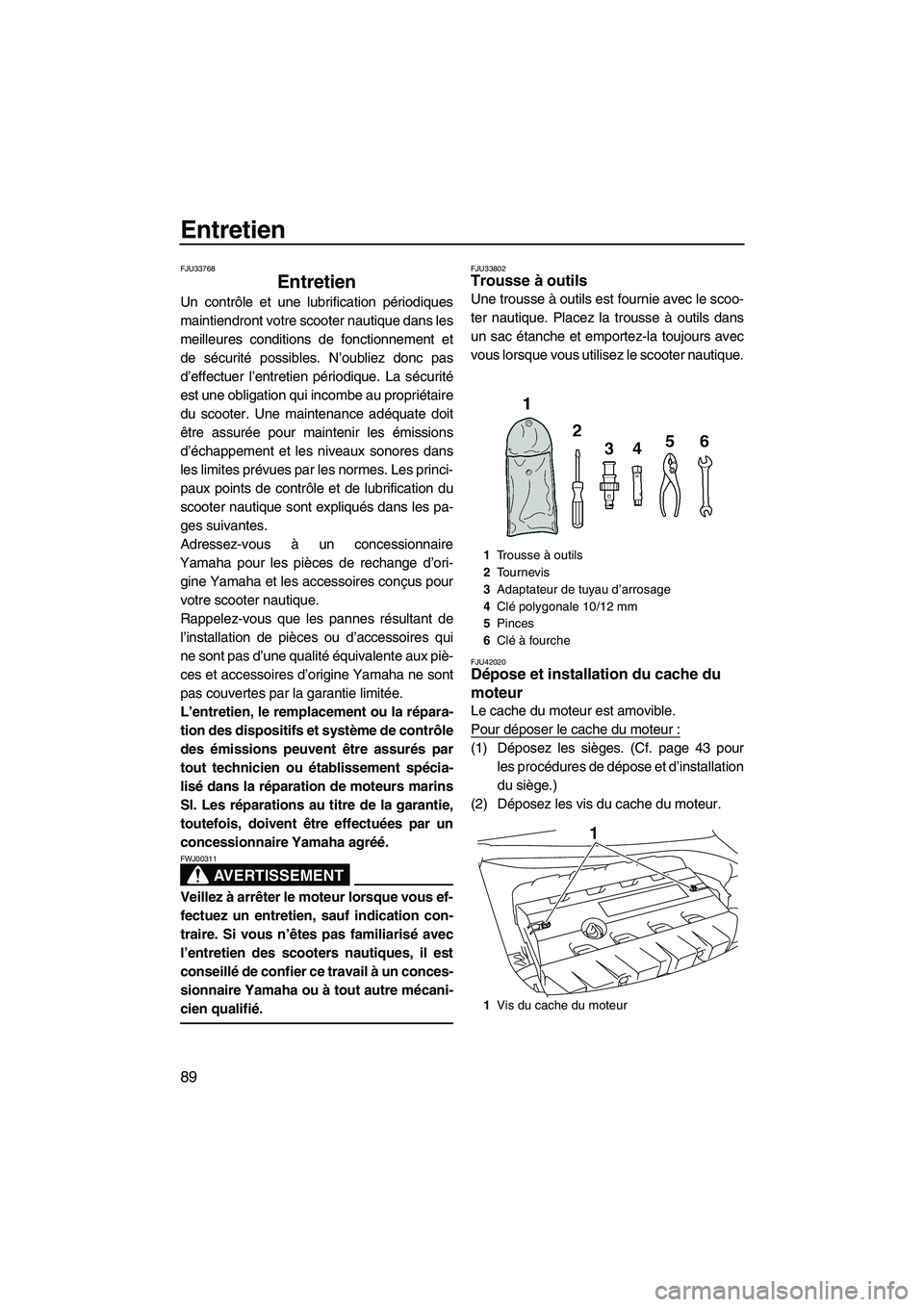

Entretien
89
FJU33768
Entretien
Un contrôle et une lubrification périodiques
maintiendront votre scooter nautique dans les
meilleures conditions de fonctionnement et
de sécurité possibles. N’oubliez donc pas
d’effectuer l’entretien périodique. La sécurité
est une obligation qui incombe au propriétaire
du scooter. Une maintenance adéquate doit
être assurée pour maintenir les émissions
d’échappement et les niveaux sonores dans
les limites prévues par les normes. Les princi-
paux points de contrôle et de lubrification du
scooter nautique sont expliqués dans les pa-
ges suivantes.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori-
gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux piè-
ces et accessoires d’origine Yamaha ne sont
pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00311
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
FJU33802Trousse à outils
Une trousse à outils est fournie avec le scoo-
ter nautique. Placez la trousse à outils dans
un sac étanche et emportez-la toujours avec
vous lorsque vous utilisez le scooter nautique.
FJU42020Dépose et installation du cache du
moteur
Le cache du moteur est amovible.
Pour déposer le cache du moteur :
(1) Déposez les sièges. (Cf. page 43 pour
les procédures de dépose et d’installation
du siège.)
(2) Déposez les vis du cache du moteur.
1Trousse à outils
2To u r n e v i s
3Adaptateur de tuyau d’arrosage
4Clé polygonale 10/12 mm
5Pinces
6Clé à fourche
1Vis du cache du moteur
1
UF2C73F0.book Page 89 Thursday, June 23, 2011 11:09 AM

Entretien
90

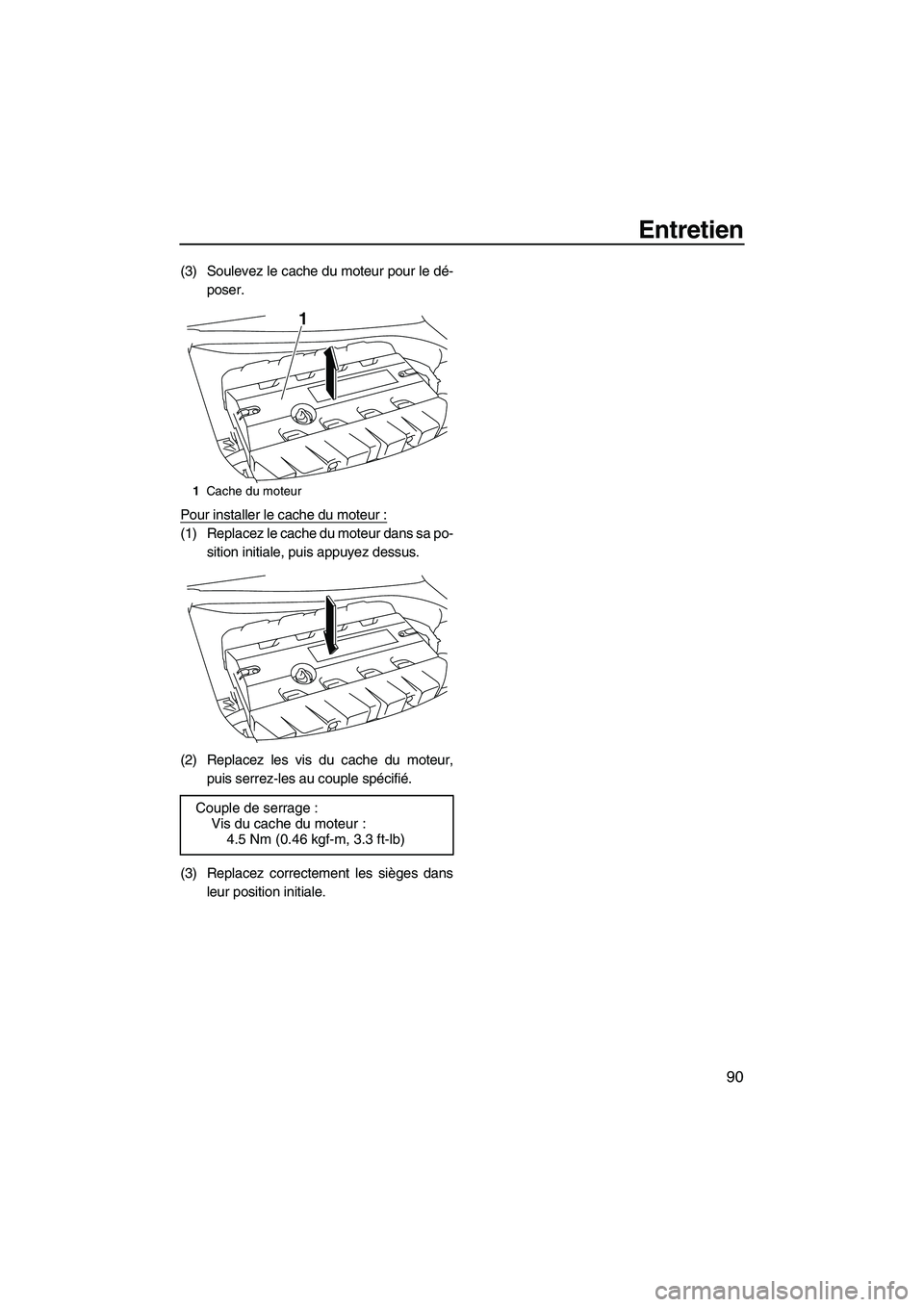

(3) Soulevez le cache du moteur pour le dé-
poser.
Pour installer le cache du moteur :
(1) Replacez le cache du moteur dans sa po-
sition initiale, puis appuyez dessus.
(2) Replacez les vis du cache du moteur,
puis serrez-les au couple spécifié.
(3) Replacez correctement les sièges dans
leur position initiale.
1Cache du moteur
Couple de serrage :
Vis du cache du moteur :
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2C73F0.book Page 90 Thursday, June 23, 2011 11:09 AM

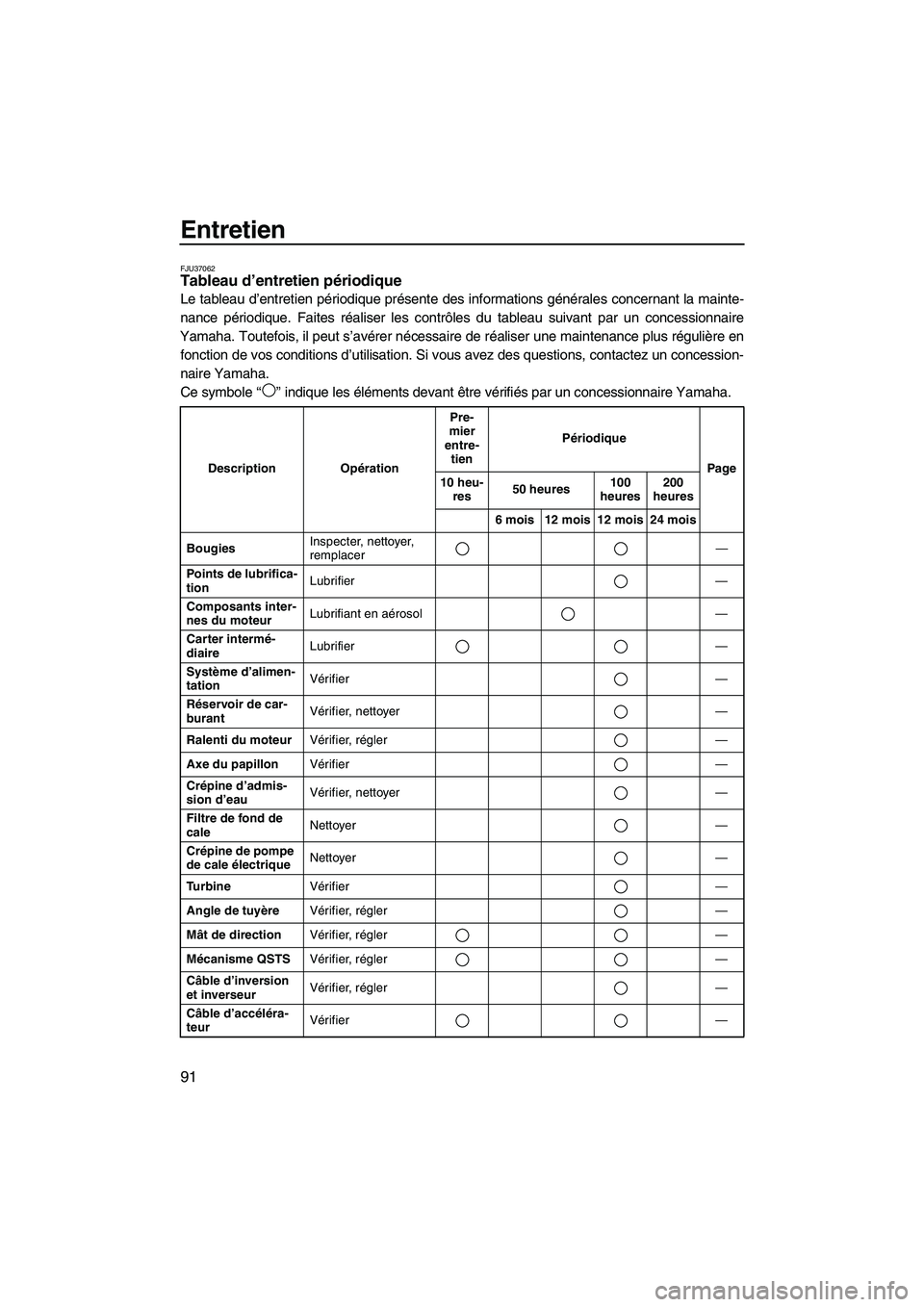

Entretien
91
FJU37062Tableau d’entretien périodique
Le tableau d’entretien périodique présente des informations générales concernant la mainte-
nance périodique. Faites réaliser les contrôles du tableau suivant par un concessionnaire
Yamaha. Toutefois, il peut s’avérer nécessaire de réaliser une maintenance plus régulière en
fonction de vos conditions d’utilisation. Si vous avez des questions, contactez un concession-
naire Yamaha.
Ce symbole“” indique les éléments devant être vérifiés par un concessionnaire Yamaha.
Description OpérationPre-
mier
entre-
tienPériodique
Page
10 heu-
res50 heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
BougiesInspecter, nettoyer,
remplacer—
Points de lubrifica-
tionLubrifier—
Composants inter-
nes du moteurLubrifiant en aérosol—
Carter intermé-
diaireLubrifier—
Système d’alimen-
tationVérifier—
Réservoir de car-
burantVérifier, nettoyer—
Ralenti du moteurVérifier, régler—
Axe du papillonVérifier—
Crépine d’admis-
sion d’eauVérifier, nettoyer—
Filtre de fond de
caleNettoyer—
Crépine de pompe
de cale électriqueNettoyer—
Tu r b i n eVérifier—
Angle de tuyèreVérifier, régler—
Mât de directionVérifier, régler—
Mécanisme QSTSVérifier, régler—
Câble d’inversion
et inverseurVérifier, régler—
Câble d’accéléra-
teurVérifier—
UF2C73F0.book Page 91 Thursday, June 23, 2011 11:09 AM

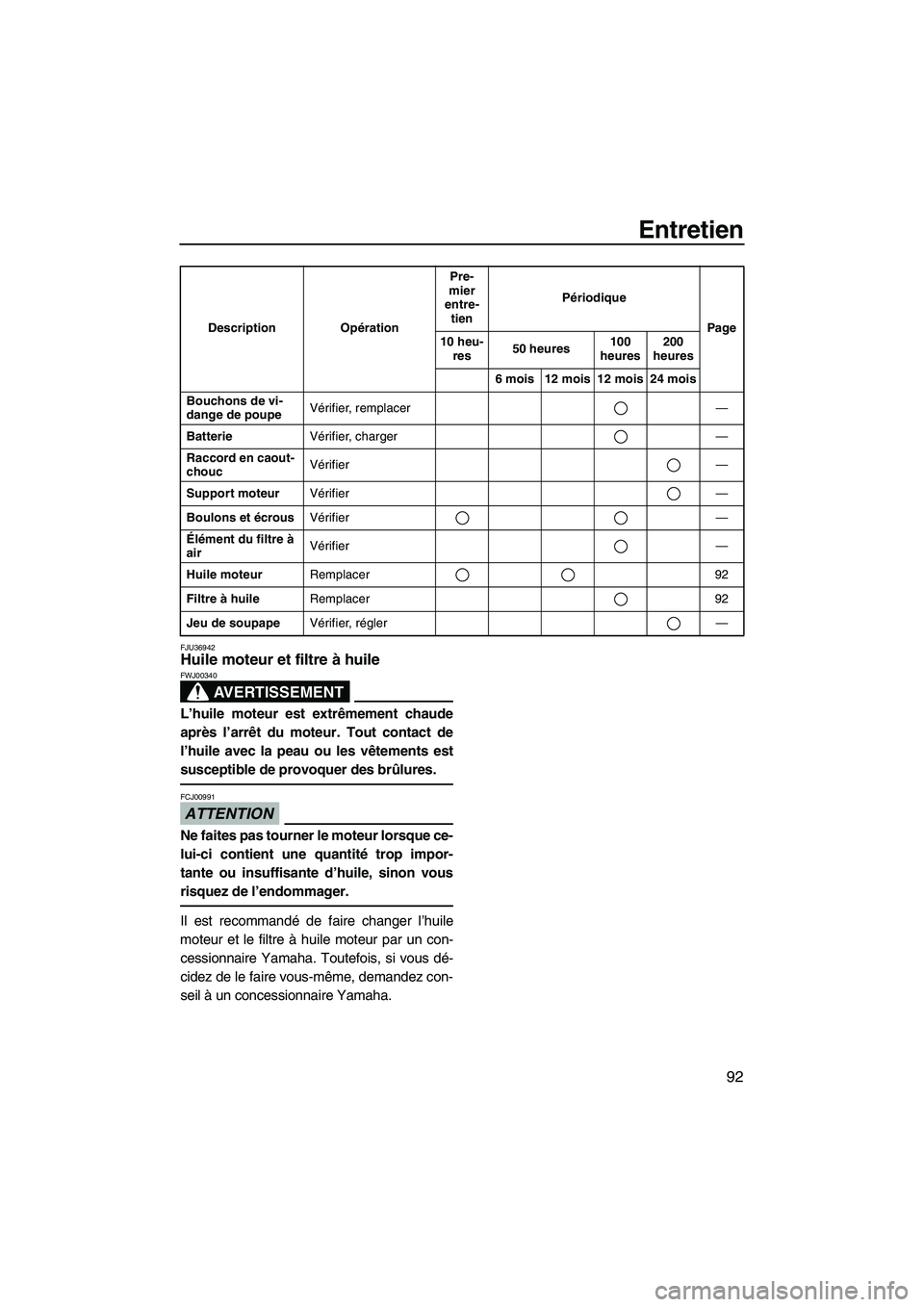

Entretien
92
FJU36942Huile moteur et filtre à huile
AVERTISSEMENT
FWJ00340
L’huile moteur est extrêmement chaude
après l’arrêt du moteur. Tout contact de
l’huile avec la peau ou les vêtements est
susceptible de provoquer des brûlures.
ATTENTION
FCJ00991
Ne faites pas tourner le moteur lorsque ce-
lui-ci contient une quantité trop impor-
tante ou insuffisante d’huile, sinon vous
risquez de l’endommager.
Il est recommandé de faire changer l’huile
moteur et le filtre à huile moteur par un con-
cessionnaire Yamaha. Toutefois, si vous dé-
cidez de le faire vous-même, demandez con-
seil à un concessionnaire Yamaha.
Bouchons de vi-
dange de poupeVérifier, remplacer—
BatterieVérifier, charger—
Raccord en caout-
choucVérifier—
Support moteurVérifier—
Boulons et écrousVérifier—
Élément du filtre à
airVérifier—
Huile moteurRemplacer 92
Filtre à huileRemplacer 92
Jeu de soupapeVérifier, régler— Description OpérationPre-
mier
entre-
tienPériodique
Page
10 heu-
res50 heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
UF2C73F0.book Page 92 Thursday, June 23, 2011 11:09 AM

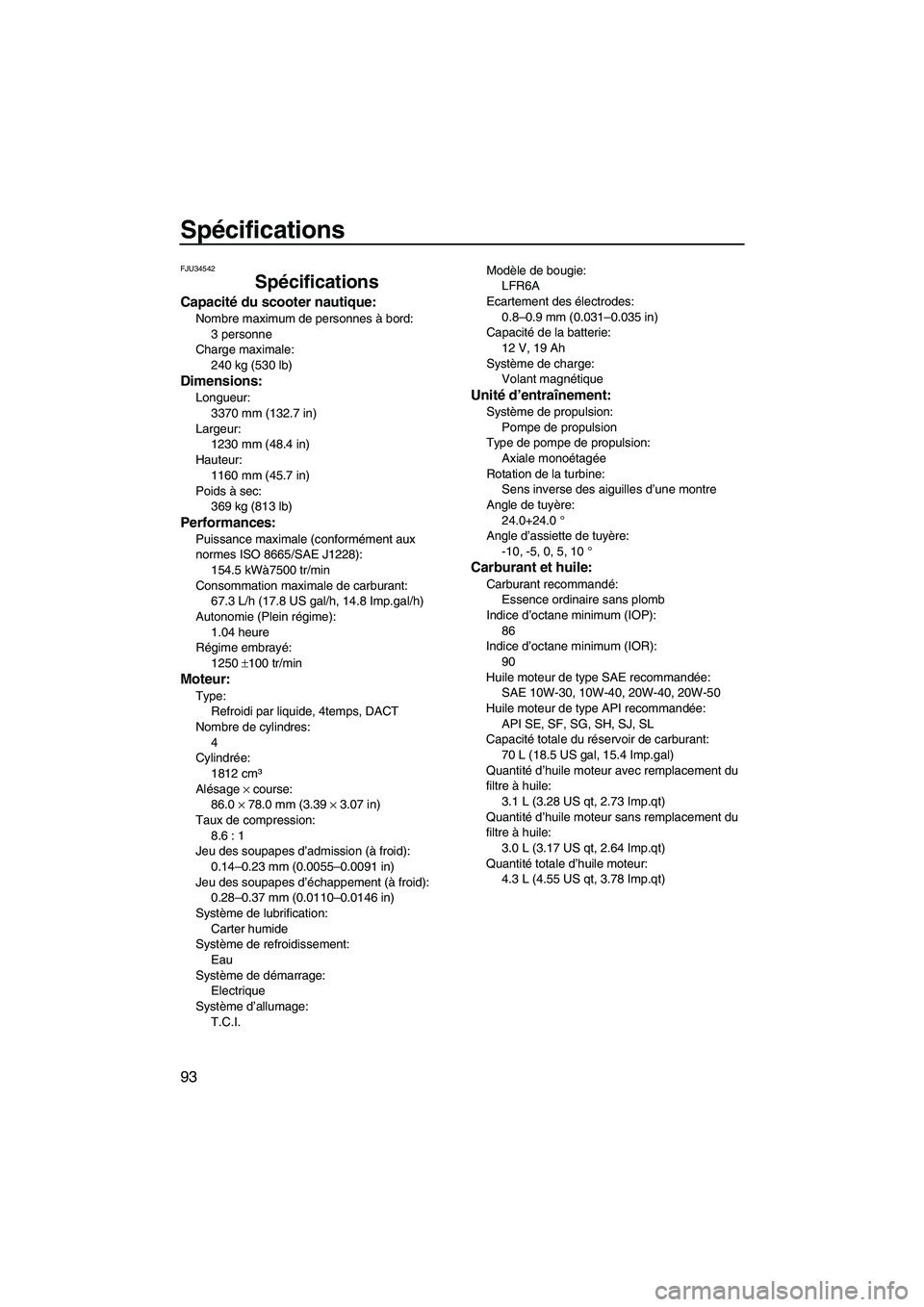

Spécifications
93
FJU34542
Spécifications
Capacité du scooter nautique:
Nombre maximum de personnes à bord:
3 personne
Charge maximale:
240 kg (530 lb)
Dimensions:
Longueur:
3370 mm (132.7 in)
Largeur:
1230 mm (48.4 in)
Hauteur:
1160 mm (45.7 in)
Poids à sec:
369 kg (813 lb)
Performances:
Puissance maximale (conformément aux
normes ISO 8665/SAE J1228):
154.5 kWà7500 tr/min
Consommation maximale de carburant:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Autonomie (Plein régime):
1.04 heure
Régime embrayé:
1250 ±100 tr/min
Moteur:
Type:
Refroidi par liquide, 4temps, DACT
Nombre de cylindres:
4
Cylindrée:
1812 cm³
Alésage × course:
86.0 × 78.0 mm (3.39 × 3.07 in)
Taux de compression:
8.6 : 1
Jeu des soupapes d’admission (à froid):
0.14–0.23 mm (0.0055–0.0091 in)
Jeu des soupapes d’échappement (à froid):
0.28–0.37 mm (0.0110–0.0146 in)
Système de lubrification:
Carter humide
Système de refroidissement:
Eau
Système de démarrage:
Electrique
Système d’allumage:
T.C.I.Modèle de bougie:
LFR6A
Ecartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)
Capacité de la batterie:
12 V, 19 Ah
Système de charge:
Volant magnétique
Unité d’entraînement:
Système de propulsion:
Pompe de propulsion
Type de pompe de propulsion:
Axiale monoétagée
Rotation de la turbine:
Sens inverse des aiguilles d’une montre
Angle de tuyère:
24.0+24.0 °
Angle d’assiette de tuyère:
-10, -5, 0, 5, 10 °
Carburant et huile:
Carburant recommandé:
Essence ordinaire sans plomb
Indice d’octane minimum (IOP):
86
Indice d’octane minimum (IOR):
90
Huile moteur de type SAE recommandée:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Huile moteur de type API recommandée:
API SE, SF, SG, SH, SJ, SL
Capacité totale du réservoir de carburant:
70 L (18.5 US gal, 15.4 Imp.gal)
Quantité d’huile moteur avec remplacement du
filtre à huile:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Quantité d’huile moteur sans remplacement du
filtre à huile:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Quantité totale d’huile moteur:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C73F0.book Page 93 Thursday, June 23, 2011 11:09 AM
