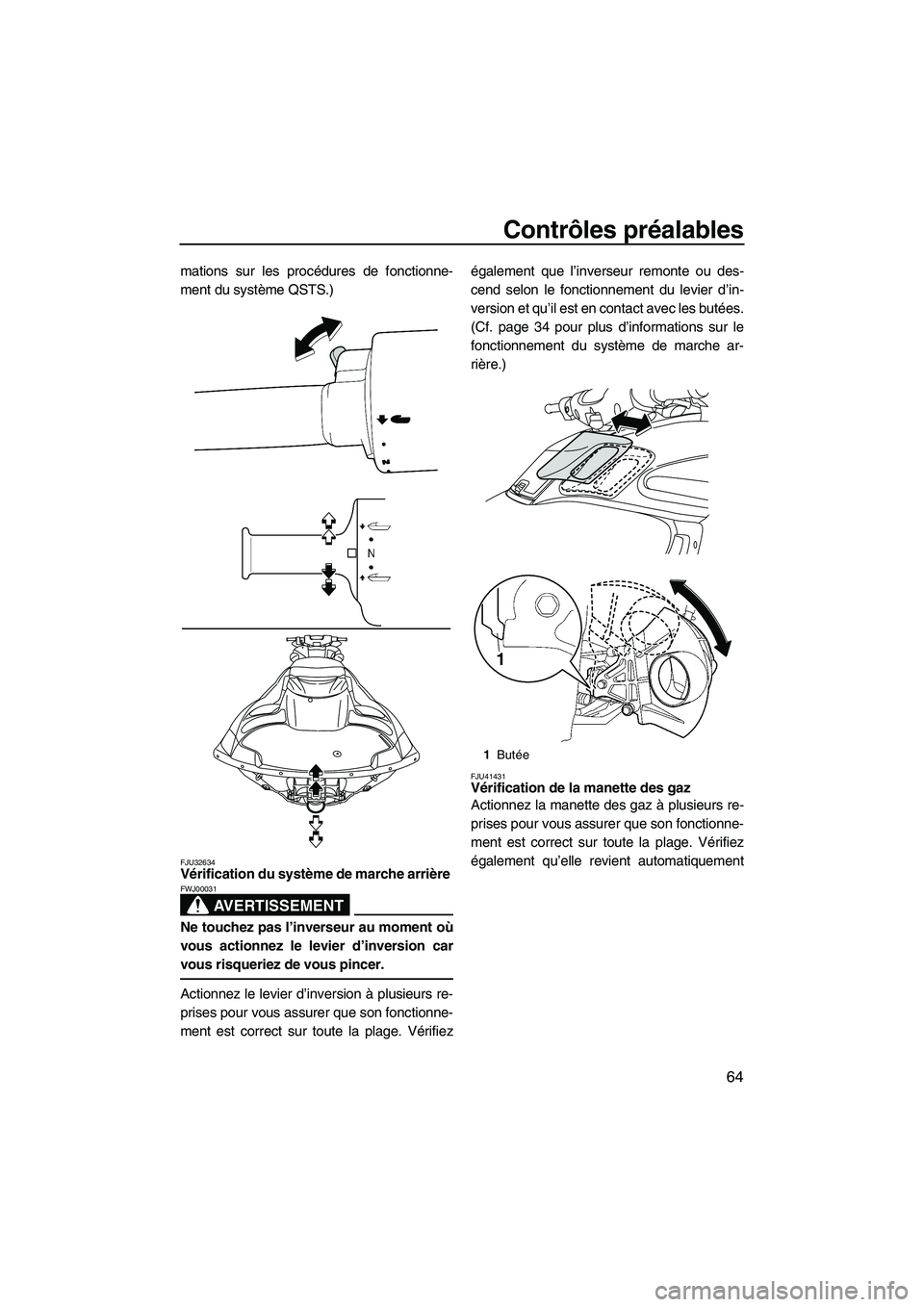

Contrôles préalables
64
mations sur les procédures de fonctionne-
ment du système QSTS.)
FJU32634Vérification du système de marche arrière
AVERTISSEMENT
FWJ00031
Ne touchez pas l’inverseur au moment où
vous actionnez le levier d’inversion car
vous risqueriez de vous pincer.
Actionnez le levier d’inversion à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiezégalement que l’inverseur remonte ou des-
cend selon le fonctionnement du levier d’in-
version et qu’il est en contact avec les butées.
(Cf. page 34 pour plus d’informations sur le
fonctionnement du système de marche ar-
rière.)
FJU41431Vérification de la manette des gaz
Actionnez la manette des gaz à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiez
également qu’elle revient automatiquement
1Butée
1
UF2C73F0.book Page 64 Thursday, June 23, 2011 11:09 AM

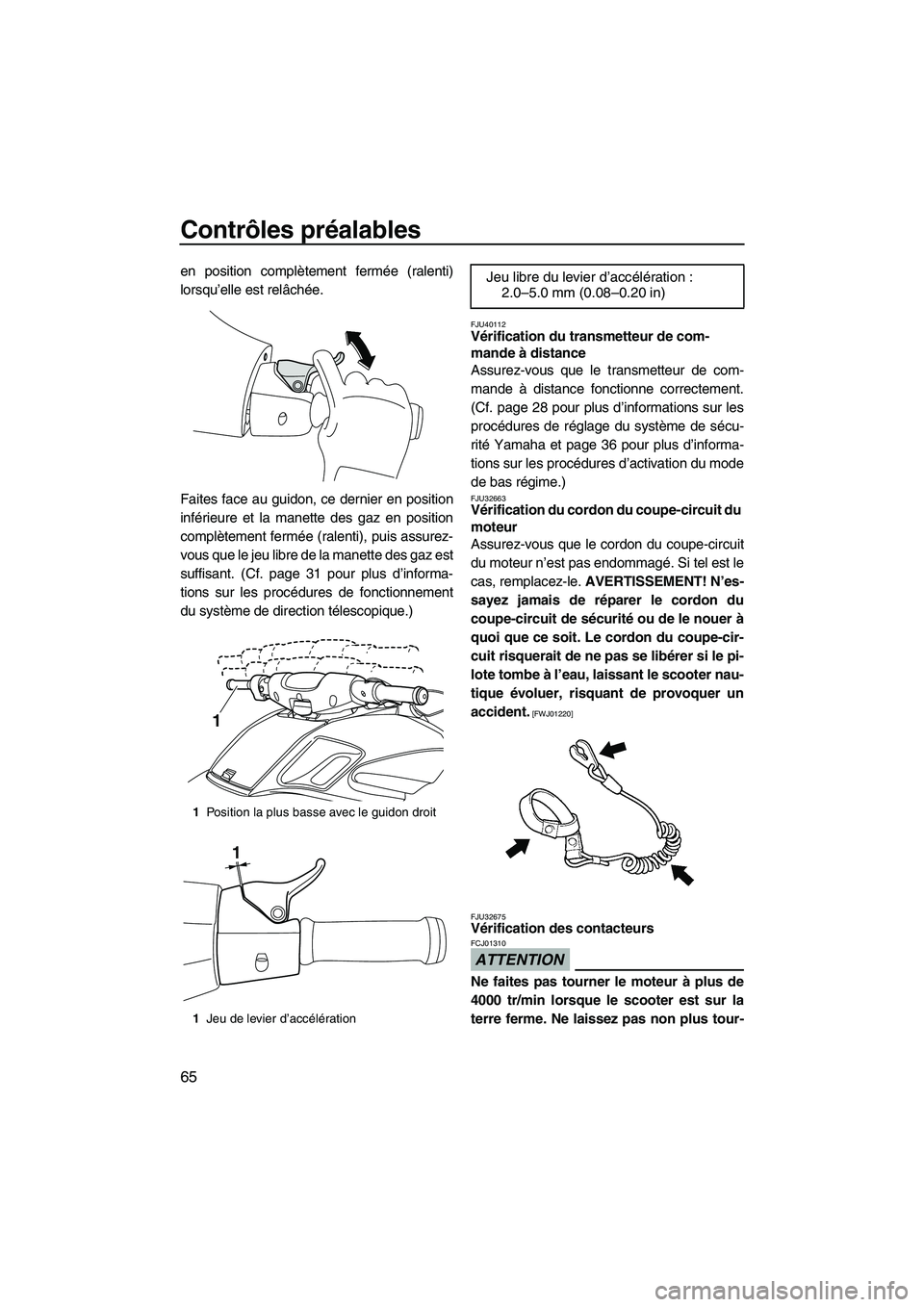

Contrôles préalables
65
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
Faites face au guidon, ce dernier en position
inférieure et la manette des gaz en position
complètement fermée (ralenti), puis assurez-
vous que le jeu libre de la manette des gaz est
suffisant. (Cf. page 31 pour plus d’informa-
tions sur les procédures de fonctionnement
du système de direction télescopique.)
FJU40112Vérification du transmetteur de com-
mande à distance
Assurez-vous que le transmetteur de com-
mande à distance fonctionne correctement.
(Cf. page 28 pour plus d’informations sur les
procédures de réglage du système de sécu-
rité Yamaha et page 36 pour plus d’informa-
tions sur les procédures d’activation du mode
de bas régime.)
FJU32663Vérification du cordon du coupe-circuit du
moteur
Assurez-vous que le cordon du coupe-circuit
du moteur n’est pas endommagé. Si tel est le
cas, remplacez-le. AVERTISSEMENT! N’es-
sayez jamais de réparer le cordon du
coupe-circuit de sécurité ou de le nouer à
quoi que ce soit. Le cordon du coupe-cir-
cuit risquerait de ne pas se libérer si le pi-
lote tombe à l’eau, laissant le scooter nau-
tique évoluer, risquant de provoquer un
accident.
[FWJ01220]
FJU32675
Vérification des contacteurs
ATTENTION
FCJ01310
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
1Position la plus basse avec le guidon droit
1Jeu de levier d’accélération
1
1
Jeu libre du levier d’accélération :
2.0–5.0 mm (0.08–0.20 in)
UF2C73F0.book Page 65 Thursday, June 23, 2011 11:09 AM

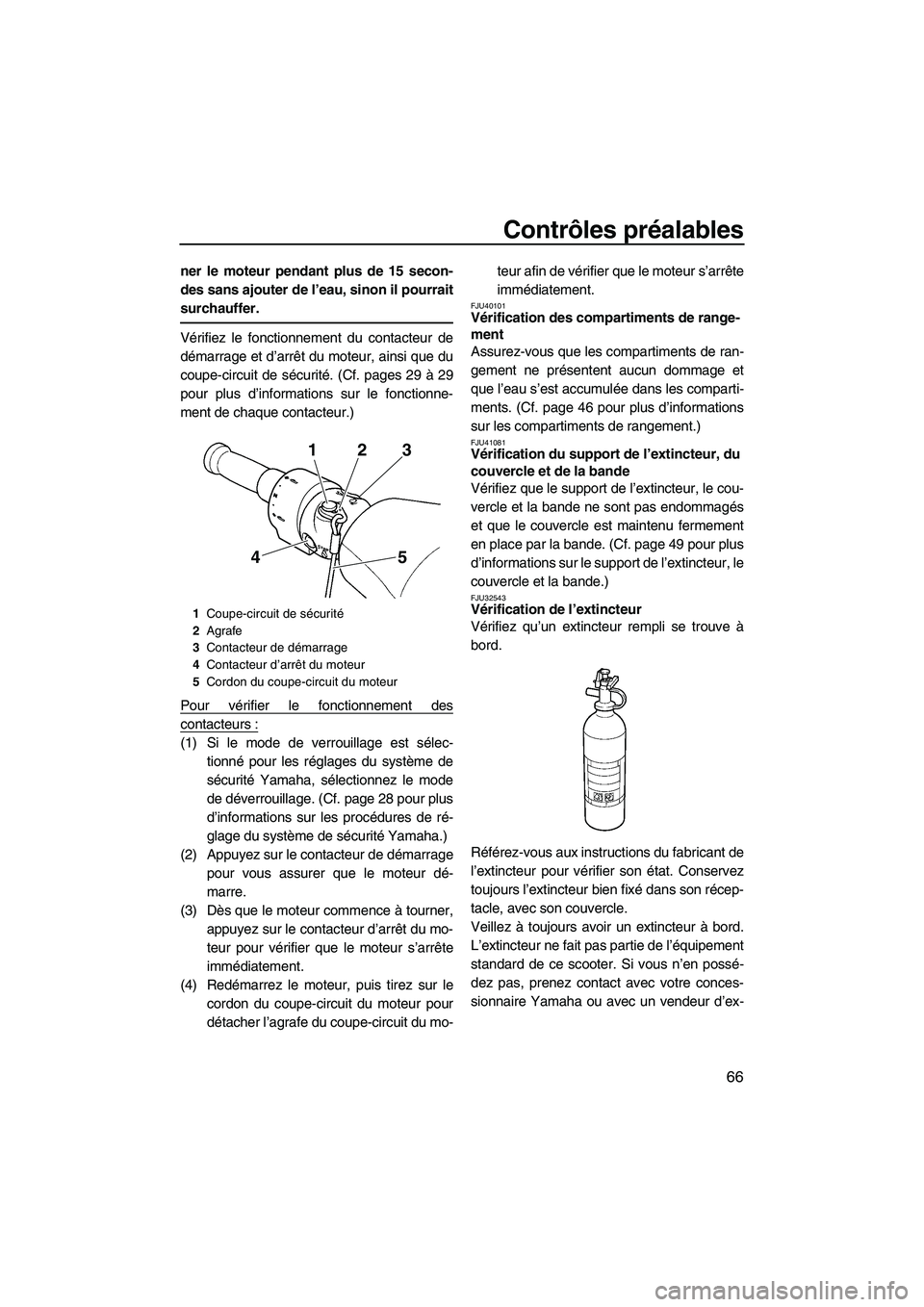

Contrôles préalables
66
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
Vérifiez le fonctionnement du contacteur de
démarrage et d’arrêt du moteur, ainsi que du
coupe-circuit de sécurité. (Cf. pages 29 à 29
pour plus d’informations sur le fonctionne-
ment de chaque contacteur.)
Pour vérifier le fonctionnement des
contacteurs :
(1) Si le mode de verrouillage est sélec-
tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 28 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Appuyez sur le contacteur de démarrage
pour vous assurer que le moteur dé-
marre.
(3) Dès que le moteur commence à tourner,
appuyez sur le contacteur d’arrêt du mo-
teur pour vérifier que le moteur s’arrête
immédiatement.
(4) Redémarrez le moteur, puis tirez sur le
cordon du coupe-circuit du moteur pour
détacher l’agrafe du coupe-circuit du mo-teur afin de vérifier que le moteur s’arrête
immédiatement.
FJU40101Vérification des compartiments de range-
ment
Assurez-vous que les compartiments de ran-
gement ne présentent aucun dommage et
que l’eau s’est accumulée dans les comparti-
ments. (Cf. page 46 pour plus d’informations
sur les compartiments de rangement.)
FJU41081Vérification du support de l’extincteur, du
couvercle et de la bande
Vérifiez que le support de l’extincteur, le cou-
vercle et la bande ne sont pas endommagés
et que le couvercle est maintenu fermement
en place par la bande. (Cf. page 49 pour plus
d’informations sur le support de l’extincteur, le
couvercle et la bande.)
FJU32543Vérification de l’extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord.
Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur bien fixé dans son récep-
tacle, avec son couvercle.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipement
standard de ce scooter. Si vous n’en possé-
dez pas, prenez contact avec votre conces-
sionnaire Yamaha ou avec un vendeur d’ex-1Coupe-circuit de sécurité
2Agrafe
3Contacteur de démarrage
4Contacteur d’arrêt du moteur
5Cordon du coupe-circuit du moteur
23 1
5 4
UF2C73F0.book Page 66 Thursday, June 23, 2011 11:09 AM

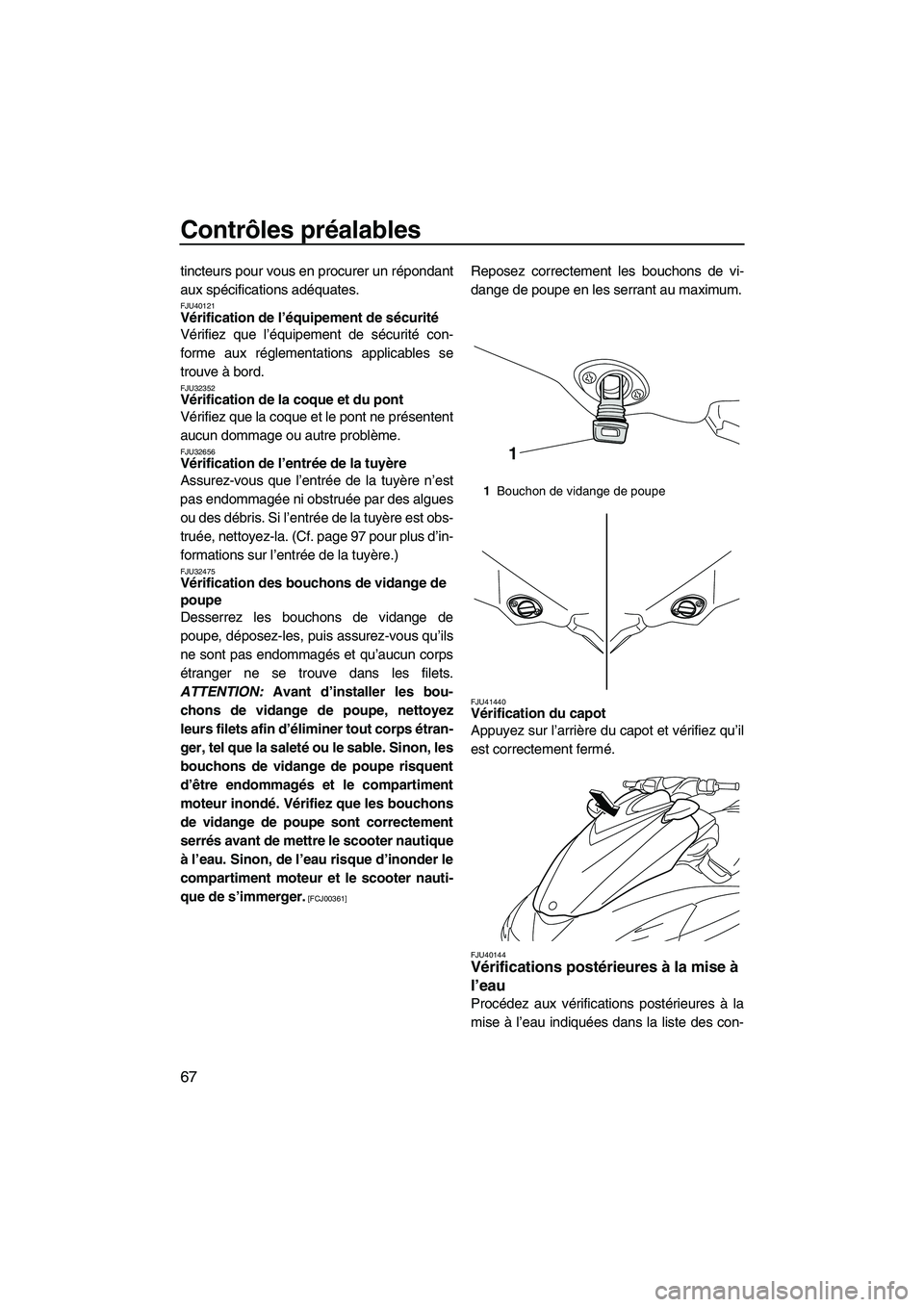

Contrôles préalables
67
tincteurs pour vous en procurer un répondant
aux spécifications adéquates.
FJU40121Vérification de l’équipement de sécurité
Vérifiez que l’équipement de sécurité con-
forme aux réglementations applicables se
trouve à bord.
FJU32352Vérification de la coque et du pont
Vérifiez que la coque et le pont ne présentent
aucun dommage ou autre problème.
FJU32656Vérification de l’entrée de la tuyère
Assurez-vous que l’entrée de la tuyère n’est
pas endommagée ni obstruée par des algues
ou des débris. Si l’entrée de la tuyère est obs-
truée, nettoyez-la. (Cf. page 97 pour plus d’in-
formations sur l’entrée de la tuyère.)
FJU32475Vérification des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous qu’ils
ne sont pas endommagés et qu’aucun corps
étranger ne se trouve dans les filets.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets afin d’éliminer tout corps étran-
ger, tel que la saleté ou le sable. Sinon, les
bouchons de vidange de poupe risquent
d’être endommagés et le compartiment
moteur inondé. Vérifiez que les bouchons
de vidange de poupe sont correctement
serrés avant de mettre le scooter nautique
à l’eau. Sinon, de l’eau risque d’inonder le
compartiment moteur et le scooter nauti-
que de s’immerger.
[FCJ00361]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
FJU41440Vérification du capot
Appuyez sur l’arrière du capot et vérifiez qu’il
est correctement fermé.
FJU40144Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des con-
1Bouchon de vidange de poupe
1
UF2C73F0.book Page 67 Thursday, June 23, 2011 11:09 AM

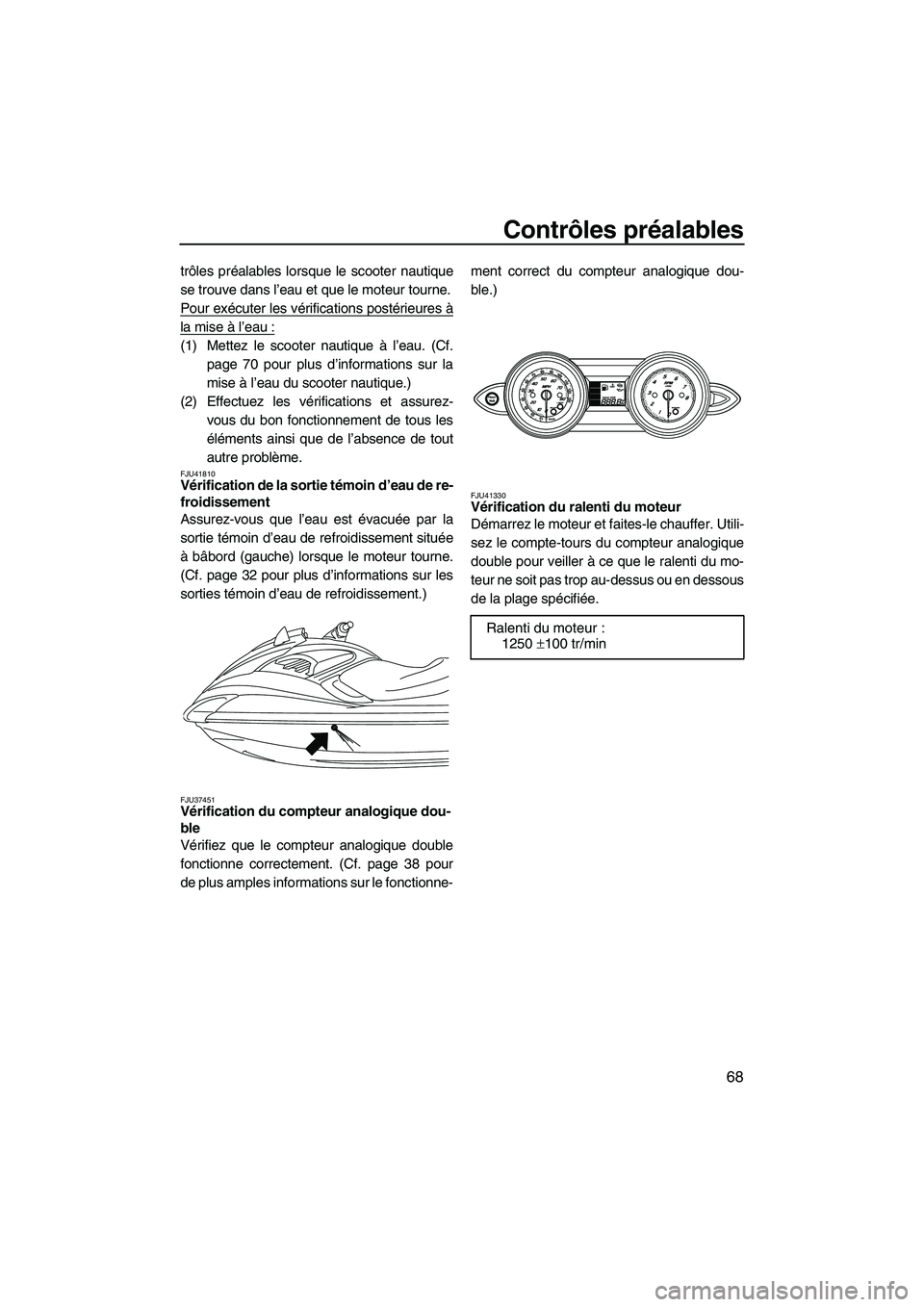

Contrôles préalables
68
trôles préalables lorsque le scooter nautique
se trouve dans l’eau et que le moteur tourne.
Pour exécuter les vérifications postérieures à
la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.
page 70 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez-
vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
FJU41810Vérification de la sortie témoin d’eau de re-
froidissement
Assurez-vous que l’eau est évacuée par la
sortie témoin d’eau de refroidissement située
à bâbord (gauche) lorsque le moteur tourne.
(Cf. page 32 pour plus d’informations sur les
sorties témoin d’eau de refroidissement.)
FJU37451Vérification du compteur analogique dou-
ble
Vérifiez que le compteur analogique double
fonctionne correctement. (Cf. page 38 pour
de plus amples informations sur le fonctionne-ment correct du compteur analogique dou-
ble.)
FJU41330Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Utili-
sez le compte-tours du compteur analogique
double pour veiller à ce que le ralenti du mo-
teur ne soit pas trop au-dessus ou en dessous
de la plage spécifiée.
Ralenti du moteur :
1250 ±100 tr/min
UF2C73F0.book Page 68 Thursday, June 23, 2011 11:09 AM

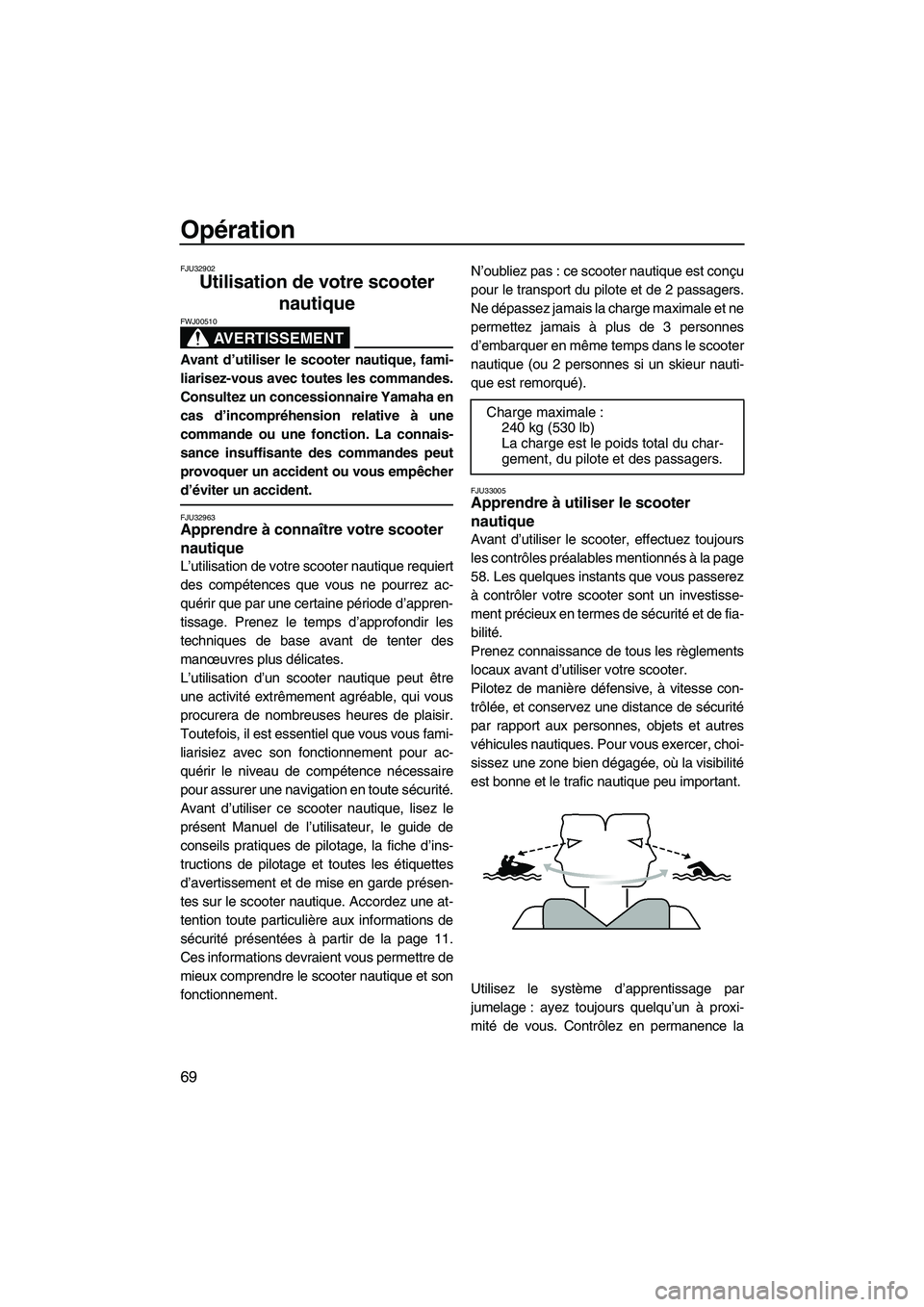

Opération
69
FJU32902
Utilisation de votre scooter
nautique
AVERTISSEMENT
FWJ00510
Avant d’utiliser le scooter nautique, fami-
liarisez-vous avec toutes les commandes.
Consultez un concessionnaire Yamaha en
cas d’incompréhension relative à une
commande ou une fonction. La connais-
sance insuffisante des commandes peut
provoquer un accident ou vous empêcher
d’éviter un accident.
FJU32963Apprendre à connaître votre scooter
nautique
L’utilisation de votre scooter nautique requiert
des compétences que vous ne pourrez ac-
quérir que par une certaine période d’appren-
tissage. Prenez le temps d’approfondir les
techniques de base avant de tenter des
manœuvres plus délicates.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous
procurera de nombreuses heures de plaisir.
Toutefois, il est essentiel que vous vous fami-
liarisiez avec son fonctionnement pour ac-
quérir le niveau de compétence nécessaire
pour assurer une navigation en toute sécurité.
Avant d’utiliser ce scooter nautique, lisez le
présent Manuel de l’utilisateur, le guide de
conseils pratiques de pilotage, la fiche d’ins-
tructions de pilotage et toutes les étiquettes
d’avertissement et de mise en garde présen-
tes sur le scooter nautique. Accordez une at-
tention toute particulière aux informations de
sécurité présentées à partir de la page 11.
Ces informations devraient vous permettre de
mieux comprendre le scooter nautique et son
fonctionnement.N’oubliez pas : ce scooter nautique est conçu
pour le transport du pilote et de 2 passagers.
Ne dépassez jamais la charge maximale et ne
permettez jamais à plus de 3 personnes
d’embarquer en même temps dans le scooter
nautique (ou 2 personnes si un skieur nauti-
que est remorqué).
FJU33005Apprendre à utiliser le scooter
nautique
Avant d’utiliser le scooter, effectuez toujours
les contrôles préalables mentionnés à la page
58. Les quelques instants que vous passerez
à contrôler votre scooter sont un investisse-
ment précieux en termes de sécurité et de fia-
bilité.
Prenez connaissance de tous les règlements
locaux avant d’utiliser votre scooter.
Pilotez de manière défensive, à vitesse con-
trôlée, et conservez une distance de sécurité
par rapport aux personnes, objets et autres
véhicules nautiques. Pour vous exercer, choi-
sissez une zone bien dégagée, où la visibilité
est bonne et le trafic nautique peu important.
Utilisez le système d’apprentissage par
jumelage : ayez toujours quelqu’un à proxi-
mité de vous. Contrôlez en permanence la Charge maximale :
240 kg (530 lb)
La charge est le poids total du char-
gement, du pilote et des passagers.
UF2C73F0.book Page 69 Thursday, June 23, 2011 11:09 AM

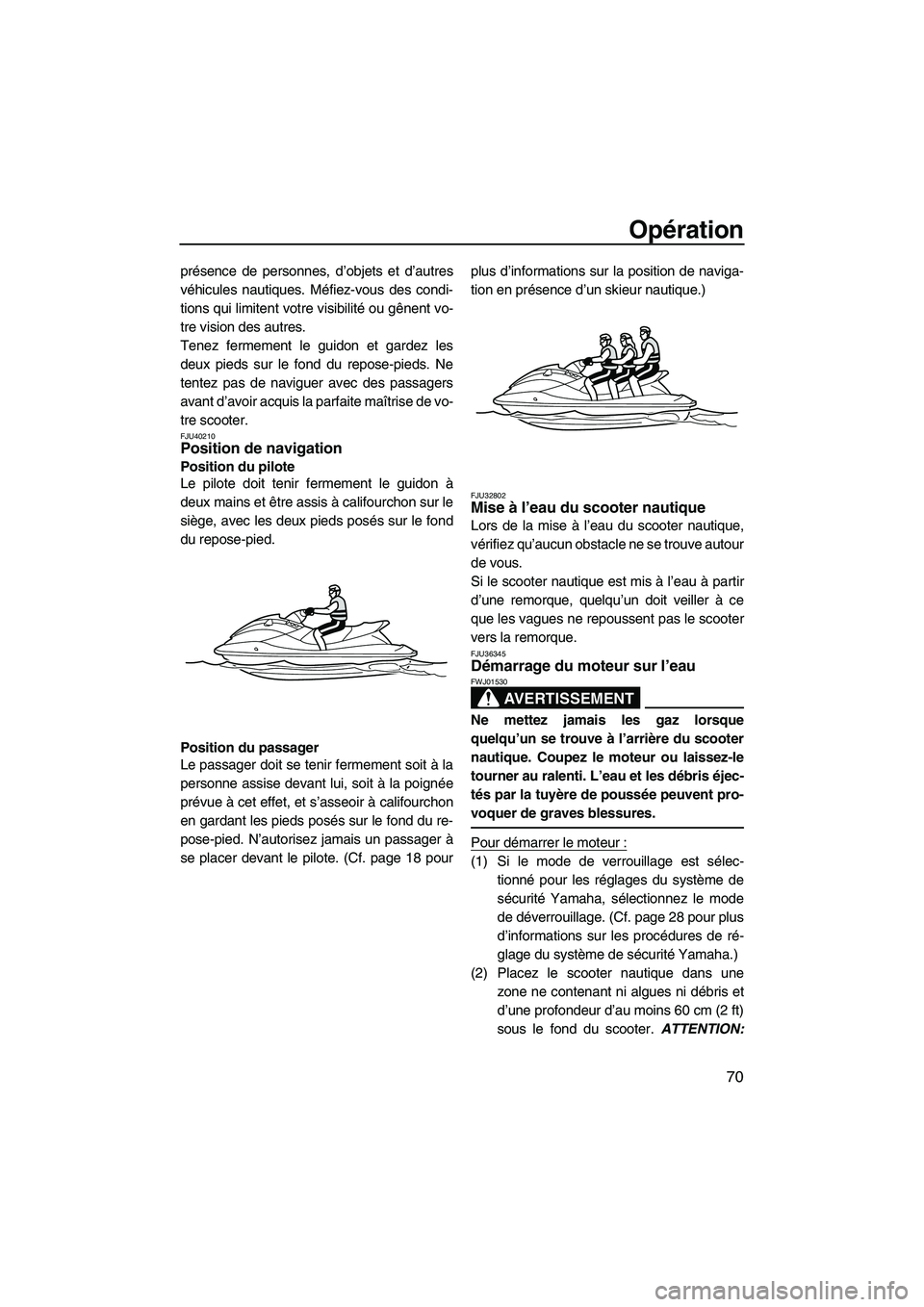

Opération
70
présence de personnes, d’objets et d’autres
véhicules nautiques. Méfiez-vous des condi-
tions qui limitent votre visibilité ou gênent vo-
tre vision des autres.
Tenez fermement le guidon et gardez les
deux pieds sur le fond du repose-pieds. Ne
tentez pas de naviguer avec des passagers
avant d’avoir acquis la parfaite maîtrise de vo-
tre scooter.
FJU40210Position de navigation
Position du pilote
Le pilote doit tenir fermement le guidon à
deux mains et être assis à califourchon sur le
siège, avec les deux pieds posés sur le fond
du repose-pied.
Position du passager
Le passager doit se tenir fermement soit à la
personne assise devant lui, soit à la poignée
prévue à cet effet, et s’asseoir à califourchon
en gardant les pieds posés sur le fond du re-
pose-pied. N’autorisez jamais un passager à
se placer devant le pilote. (Cf. page 18 pourplus d’informations sur la position de naviga-
tion en présence d’un skieur nautique.)
FJU32802Mise à l’eau du scooter nautique
Lors de la mise à l’eau du scooter nautique,
vérifiez qu’aucun obstacle ne se trouve autour
de vous.
Si le scooter nautique est mis à l’eau à partir
d’une remorque, quelqu’un doit veiller à ce
que les vagues ne repoussent pas le scooter
vers la remorque.
FJU36345Démarrage du moteur sur l’eau
AVERTISSEMENT
FWJ01530
Ne mettez jamais les gaz lorsque
quelqu’un se trouve à l’arrière du scooter
nautique. Coupez le moteur ou laissez-le
tourner au ralenti. L’eau et les débris éjec-
tés par la tuyère de poussée peuvent pro-
voquer de graves blessures.
Pour démarrer le moteur :
(1) Si le mode de verrouillage est sélec-
tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 28 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Placez le scooter nautique dans une
zone ne contenant ni algues ni débris et
d’une profondeur d’au moins 60 cm (2 ft)
sous le fond du scooter. ATTENTION:
UF2C73F0.book Page 70 Thursday, June 23, 2011 11:09 AM

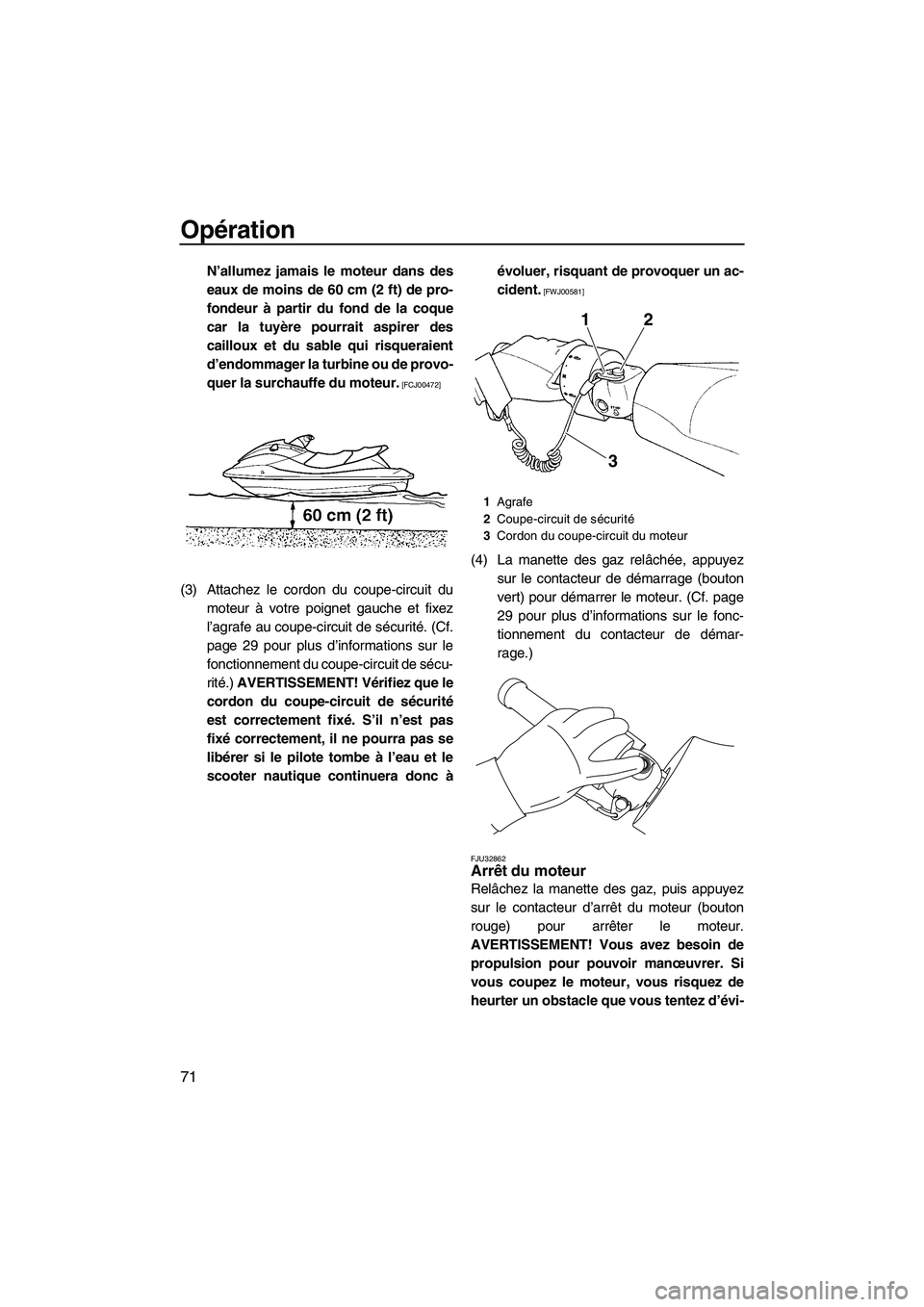

Opération
71
N’allumez jamais le moteur dans des
eaux de moins de 60 cm (2 ft) de pro-
fondeur à partir du fond de la coque
car la tuyère pourrait aspirer des
cailloux et du sable qui risqueraient
d’endommager la turbine ou de provo-
quer la surchauffe du moteur.
[FCJ00472]
(3) Attachez le cordon du coupe-circuit du
moteur à votre poignet gauche et fixez
l’agrafe au coupe-circuit de sécurité. (Cf.
page 29 pour plus d’informations sur le
fonctionnement du coupe-circuit de sécu-
rité.) AVERTISSEMENT! Vérifiez que le
cordon du coupe-circuit de sécurité
est correctement fixé. S’il n’est pas
fixé correctement, il ne pourra pas se
libérer si le pilote tombe à l’eau et le
scooter nautique continuera donc àévoluer, risquant de provoquer un ac-
cident.
[FWJ00581]
(4) La manette des gaz relâchée, appuyez
sur le contacteur de démarrage (bouton
vert) pour démarrer le moteur. (Cf. page
29 pour plus d’informations sur le fonc-
tionnement du contacteur de démar-
rage.)
FJU32862Arrêt du moteur
Relâchez la manette des gaz, puis appuyez
sur le contacteur d’arrêt du moteur (bouton
rouge) pour arrêter le moteur.
AVERTISSEMENT! Vous avez besoin de
propulsion pour pouvoir manœuvrer. Si
vous coupez le moteur, vous risquez de
heurter un obstacle que vous tentez d’évi-
1Agrafe
2Coupe-circuit de sécurité
3Cordon du coupe-circuit du moteur
12
3
UF2C73F0.book Page 71 Thursday, June 23, 2011 11:09 AM

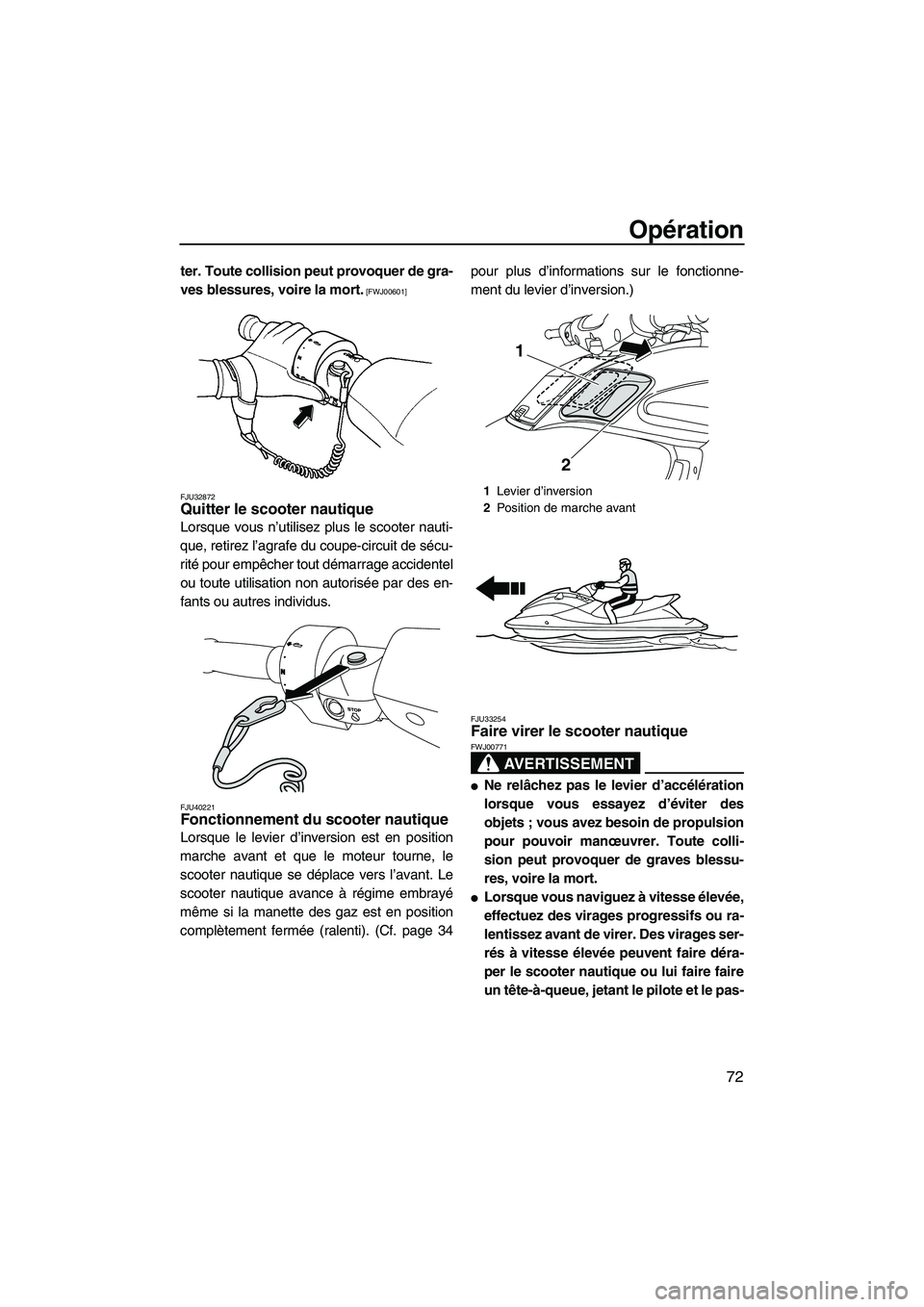

Opération
72
ter. Toute collision peut provoquer de gra-
ves blessures, voire la mort.
[FWJ00601]
FJU32872
Quitter le scooter nautique
Lorsque vous n’utilisez plus le scooter nauti-
que, retirez l’agrafe du coupe-circuit de sécu-
rité pour empêcher tout démarrage accidentel
ou toute utilisation non autorisée par des en-
fants ou autres individus.
FJU40221Fonctionnement du scooter nautique
Lorsque le levier d’inversion est en position
marche avant et que le moteur tourne, le
scooter nautique se déplace vers l’avant. Le
scooter nautique avance à régime embrayé
même si la manette des gaz est en position
complètement fermée (ralenti). (Cf. page 34pour plus d’informations sur le fonctionne-
ment du levier d’inversion.)
FJU33254Faire virer le scooter nautique
AVERTISSEMENT
FWJ00771

Ne relâchez pas le levier d’accélération
lorsque vous essayez d’éviter des
objets ; vous avez besoin de propulsion
pour pouvoir manœuvrer. Toute colli-
sion peut provoquer de graves blessu-
res, voire la mort.

Lorsque vous naviguez à vitesse élevée,
effectuez des virages progressifs ou ra-
lentissez avant de virer. Des virages ser-
rés à vitesse élevée peuvent faire déra-
per le scooter nautique ou lui faire faire
un tête-à-queue, jetant le pilote et le pas-
1Levier d’inversion
2Position de marche avant
2 1
UF2C73F0.book Page 72 Thursday, June 23, 2011 11:09 AM

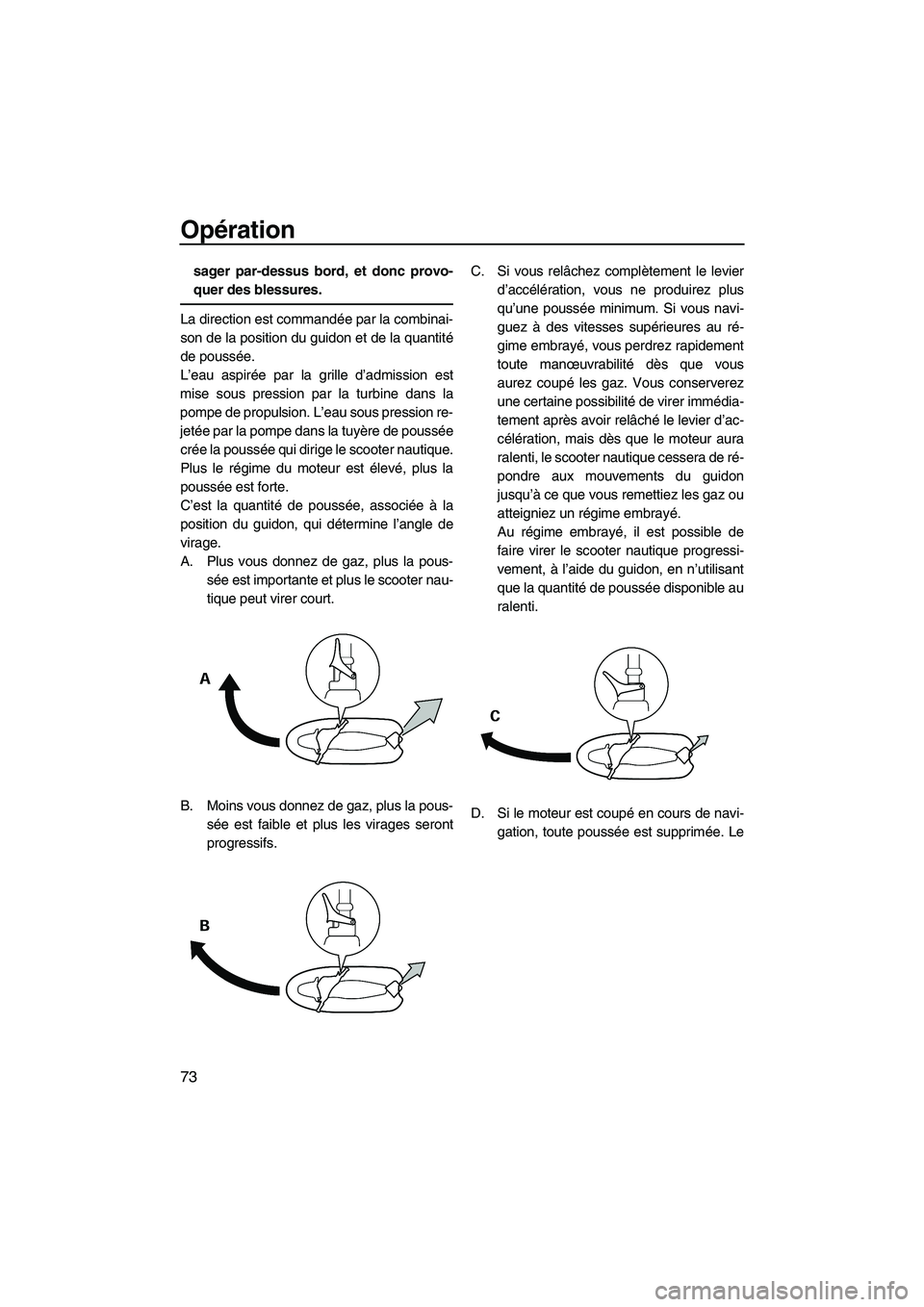

Opération
73
sager par-dessus bord, et donc provo-
quer des blessures.
La direction est commandée par la combinai-
son de la position du guidon et de la quantité
de poussée.
L’eau aspirée par la grille d’admission est
mise sous pression par la turbine dans la
pompe de propulsion. L’eau sous pression re-
jetée par la pompe dans la tuyère de poussée
crée la poussée qui dirige le scooter nautique.
Plus le régime du moteur est élevé, plus la
poussée est forte.
C’est la quantité de poussée, associée à la
position du guidon, qui détermine l’angle de
virage.
A. Plus vous donnez de gaz, plus la pous-
sée est importante et plus le scooter nau-
tique peut virer court.
B. Moins vous donnez de gaz, plus la pous-
sée est faible et plus les virages seront
progressifs.C. Si vous relâchez complètement le levier
d’accélération, vous ne produirez plus
qu’une poussée minimum. Si vous navi-
guez à des vitesses supérieures au ré-
gime embrayé, vous perdrez rapidement
toute manœuvrabilité dès que vous
aurez coupé les gaz. Vous conserverez
une certaine possibilité de virer immédia-
tement après avoir relâché le levier d’ac-
célération, mais dès que le moteur aura
ralenti, le scooter nautique cessera de ré-
pondre aux mouvements du guidon
jusqu’à ce que vous remettiez les gaz ou
atteigniez un régime embrayé.
Au régime embrayé, il est possible de
faire virer le scooter nautique progressi-
vement, à l’aide du guidon, en n’utilisant
que la quantité de poussée disponible au
ralenti.
D. Si le moteur est coupé en cours de navi-
gation, toute poussée est supprimée. Le
UF2C73F0.book Page 73 Thursday, June 23, 2011 11:09 AM
