YAMAHA FZS 2015 Betriebsanleitungen (in German)

Wartungsarbeiten
94
*1: Was zuerst eintritt.
*2: Alle 200 Betriebsstunden kontrollieren.
Vor Durchführung der regelmäßigen Wartungsarbeiten die Kontrollen vor Fahrtbeginn und die
Kontrollen nach dem Fahren durchführen.
GJU36943Motoröl und Ölfilter
WARNUNG
GWJ00341
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00992
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
Elektrische Bilgen-
pumpeFunktion prüfen, Schläu-
che auf Beschädigung
kontrollieren, Klemmen
kontrollieren, und Sieb der
elektrischen Bilgenpum-
pe reinigen√—
Heck-Ablass-
schraubenO-Ringe kontrollieren√—
AnodeAuf Korrosion kontrollie-
ren, und reinigen√ *2 —
VentilspielKontrollieren und einstel-
len√ *2 —
GummikupplungAuf Risse, Vertiefungen,
Lockerheit und Geräusch-
entwicklung kontrollieren√—
MotorhalterungAuf Beschädigung und
Ablösung kontrollieren√— Bezeichnung BetriebNach
den ers-
tenDanach alle
Seite
10 Stun-
den50 Be-
triebs-
stunden
bzw. 12
Monate
*1100 Be-
triebs-
stunden
bzw. 12
Monate
*1200 Be-
triebs-
stunden
bzw. 24
Monate
*1
UF3K71G0.book Page 94 Tuesday, August 5, 2014 4:28 PM

Technische Daten
95
GJU34543
Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:
3 Person
Max. Zuladung:
240 kg (530 lb)
Abmessungen:
Länge:
3370 mm (132.7 in)
Breite:
1230 mm (48.4 in)
Höhe:
1160 mm (45.7 in)
Trockengewicht:
361 kg (796 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):
183.9 kW@7500 U/min
Max. Kraftstoffverbrauch:
77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Reichweite bei Vollgas:
0.90 Stunde
Langsamstlauf:
1250 ±100 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum:
1812 cm3
Bohrung × Hub:
86.0 × 78.0 mm (3.39 × 3.07 in)
Verdichtungsverhältnis:
8.5 : 1
Einlass-Ventilspiel (kalt):
0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt):
0.36–0.45 mm (0.0142–0.0177 in)
Schmiersystem:
Naßsumpf
Kühlsystem:
Wasser
Startsystem:
Elektrisch
Zündsystem:
Elektronische Zündung (T.C.I.)Zündkerze:
LFR7A
Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität:
12 V, 19 Ah
Ladesystem:
Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart:
Axialströmung, einstufig
Flügelrad-Drehrichtung:
Im Gegenuhrzeigersinn
Jetdüsenwinkel:
24.0+24.0 Grad
Jetdüsen-Trimmwinkel:
-10, -5, 0, 5, 10 °
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Superbenzin, bleifrei
Mindestoktanzahl (PON):
91
Mindestoktanzahl (RON):
95
Empfohlener Motoröltyp SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE, SF, SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel:
3.6 L (3.81 US qt, 3.17 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel:
3.5 L (3.70 US qt, 3.08 Imp.qt)
Motoröl-Gesamteinfüllmenge:
5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3K71G0.book Page 95 Tuesday, August 5, 2014 4:28 PM

Fehlerbeseitigung
96
GJU34562
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU36986Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht)Ya m a h a S e -
curity SystemVerriegelt Entriegeln
28
Motor-Quick-
stoppschal-
terClip nicht angebracht Clip anbringen
29
Sicherung Durchgebrannt Sicherung erneuern
und Verkabelung
kontrollieren101
Batterie Entladen Laden 85
Mangelhafter Polan-
schlussGegebenenfalls
nachziehen85
Pol korrodiert Reinigen oder erneu-
ern85
Starter Defekt Vom Yamaha-Händ-
ler warten lassen—
Motor startet nicht
(Starter dreht)Gashebel Betätigt Loslassen 29
Kraftstoff Kraftstofftank leer So bald wie möglich
tanken51
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVo m Ya ma h a - H ä n d-
ler warten lassen—
An der falschen
Zündkerze ange-
schlossenVo m Ya ma h a - H ä n d-
ler warten lassen —
Kraftstoff-
Einspritzsys-
temKraftstoffpumpe de-
fektVo m Ya ma h a - H ä n d-
ler warten lassen —
UF3K71G0.book Page 96 Tuesday, August 5, 2014 4:28 PM

Fehlerbeseitigung
97
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken51
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Falsche Oktanzahl Kraftstoff mit korrek-
ter Oktanzahl ver-
wenden51
Kraftstofftank Wasser- oder
SchmutzrückständeVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVo m Ya ma h a - H ä n d-
ler warten lassen—
Brüchig, rissig, be-
schädigtVo m Ya ma h a - H ä n d-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temEinspritzdüsen defekt
oder verstopftVo m Ya ma h a - H ä n d-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet aufKraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 51
Öldruck-War-
nungÖldruck ist abgefal-
lenVo m Ya ma h a - H ä n d-
ler warten lassen40
Motorüber-
hitzungs-
Warnu ngJeteinlass verstopft Reinigen
99
Motorstö-
rungs-War-
nungSensoren defekt Vom Yamaha-Händ-
ler warten lassen 42 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3K71G0.book Page 97 Tuesday, August 5, 2014 4:28 PM

Fehlerbeseitigung
98
Geschwindigkeits-
oder Leistungsver-
lustSchalthebel Nicht vollständig auf
Vorwärtsfahrt ge-
schaltetHebel bis zum An-
schlag nach vorne
drücken34
Wasserfahr-
zeug-Be-
triebsartNiedrigdrehzahl-Be-
triebsmodus einge-
schaltetNiedrigdrehzahl-Be-
triebsmodus aus-
schalten36
Kavitation Jeteinlass verstopft Reinigen 99
Flügelrad beschä-
digt, verschlissenVo m Ya ma h a - H ä n d-
ler warten lassen99
Motorüber-
hitzungs-
Warnu ngDrehzahlbegrenzer
eingeschaltetJeteinlass reinigen
und Motor abkühlen
lassen41
Öldruck-War-
nungDrehzahlbegrenzer
eingeschaltetÖl nachfüllen
40
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVo m Ya ma h a - H ä n d-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVo m Ya ma h a - H ä n d-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Falsche Oktanzahl Kraftstoff mit korrek-
ter Oktanzahl ver-
wenden51
Luftfilter Verstopft Vom Yamaha-Händ-
ler warten lassen—
Verö lt Vom Yamaha-Händ-
ler warten lassen— PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF3K71G0.book Page 98 Tuesday, August 5, 2014 4:28 PM

Fehlerbeseitigung
99
GJU34625

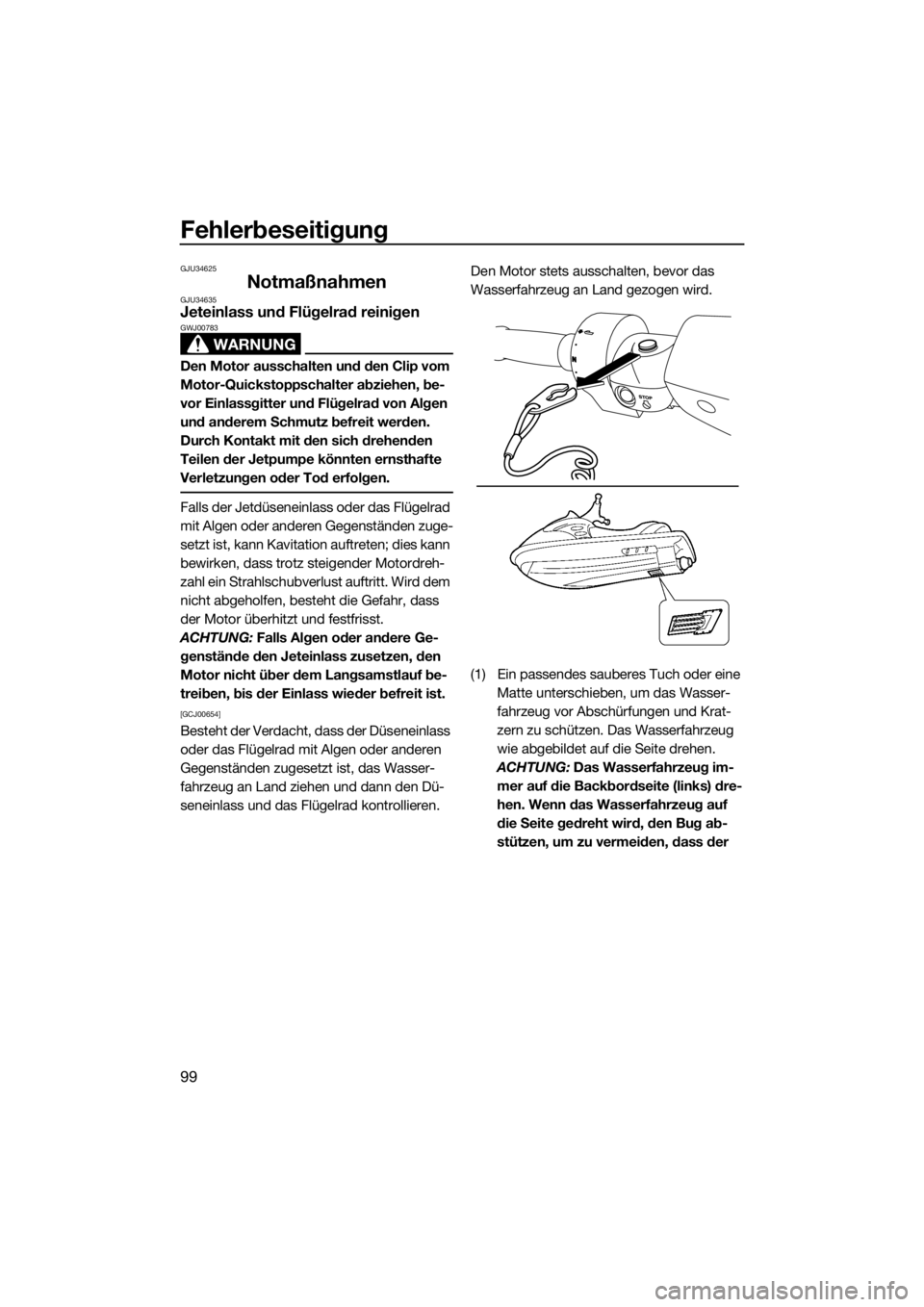

NotmaßnahmenGJU34635Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00783
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst.
ACHTUNG: Falls Algen oder andere Ge-
genstände den Jeteinlass zusetzen, den
Motor nicht über dem Langsamstlauf be-
treiben, bis der Einlass wieder befreit ist.

[GCJ00654]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Flügelrad kontrollieren. Den Motor stets ausschalten, bevor das
Wasserfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF3K71G0.book Page 99 Tuesday, August 5, 2014 4:28 PM

Fehlerbeseitigung
100
Lenker verbogen oder beschädigt
wird.
[GCJ00662]
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU34642Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34664Starthilfekabel anschließen
WARNUNG
GWJ01251
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Mi-
nuskabels (–) an eine Motor-Montageöse
anschließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 29.)
1Minus-Starthilfekabel (–)
2Plus-Starthilfekabel (+)
3Starthilfebatterie
4Motorheberschlaufe
2
3 1
4
UF3K71G0.book Page 100 Tuesday, August 5, 2014 4:28 PM

Fehlerbeseitigung
101
GJU43500Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 43.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Beide Seiten der Sicherungskastenab-
deckung nach innen gedrückt halten, die Abdeckung dabei in Richtung Bug zie-
hen und dann abnehmen.
(4) Beim Ersetzen einer Sicherung die Si-
cherung mit dem Sicherungszieher aus-
bauen. Eine Ersatzsicherung mit der
richtigen Amperezahl einbauen.
WARNUNG! Keine Sicherungen mit ei-
ner anderen als der empfohlenen
Stromstärke verwenden. Die Verwen-
dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
1Schaltkastenabdeckung
2 1
1
1Sicherungskastenabdeckung
1
UF3K71G0.book Page 101 Tuesday, August 5, 2014 4:28 PM

Fehlerbeseitigung
102
wesentlich beschädigen und einen
Brand verursachen.
[GWJ00803]
(5) Die Sicherungskastenabdeckung sicher
an ihre ursprüngliche Position montieren.
(6) Den Schaltkastendeckel sicher an seine
ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34716Wasserfahrzeug abschleppen
WARNUNG
GWJ00812
Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könnten.
Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len-
ker festhalten, um das Wasserfahrzeug
1Drosselklappensteuerungs-Sicherung
2Kraftstoffpumpen-Sicherung
3Hauptrelais-Sicherung
4Hauptsicherung
5Sicherungszieher
6Batteriesicherung
7Bilgenpumpen-Sicherung
8Sicherheitssystem-Sicherung
9Ersatzsicherung
Sicherungs-Amperezahl:
Drosselklappensteuerungs-Siche-
rung:
10 A
Kraftstoffpumpen-Sicherung:
10 A
Hauptrelais-Sicherung:
10 A
Hauptsicherung:
20 A
Batteriesicherung:
30 A
Bilgenpumpen-Sicherung:
3 A
Sicherheitssystem-Sicherung:
3 A
1
9 23 4 5 6
8 7
1Bugöse
1
UF3K71G0.book Page 102 Tuesday, August 5, 2014 4:28 PM

Fehlerbeseitigung
103
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01331]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01322]
GJU36156
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht
oder mit Wasser überflutet ist, das Bilgewas-
ser aus dem Motorraum lenzen. Dann das
Wasserfahrzeug so bald wie möglich von ei-
nem Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 46.)
(2) Das Bilgewasser aus dem Motorraum
lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 55.)
(3) Das Wasserfahrzeug so bald wie mög-
lich von einem Yamaha-Händler warten
lassen. ACHTUNG: Das Wasserfahr-
zeug sollte unbedingt von einem
Yamaha-Händler gewartet werden.
Andernfalls könnte der Motor ernst-
haft beschädigt werden.
[GCJ00792]
UF3K71G0.book Page 103 Tuesday, August 5, 2014 4:28 PM
