Erfordernisse bei der Bedienung und Handhabung
54
(2) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 43.)
(3) Ölmessstab herausziehen und sauber
wischen.
(4) Den Messstab vollständig in die Ölmess-
öffnung einsetzen. Den Messstab wieder
herausziehen und kontrollieren, ob sich
der Ölstand zwischen den Minimalstand-
und Maximalstand-Markierungen am
Messstab befindet.
(5) Falls sich der Ölstand deutlich oberhalb
der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl
nachfüllen.(6) Motoröl-Einfülldeckel los drehen und ab-
nehmen.
(7) Motoröl langsam nachfüllen.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa 1 L (1.06 US qt, 0.88 Imp.qt)
Motoröl.
(8) Etwa 5 Minuten warten, bis sich das Öl
abgesetzt hat, danach den Motorölstand
erneut kontrollieren.
(9) Die Schritte 3–8 wiederholen, bis der
richtige Motorölstand erreicht ist.
(10) Den Motoröl-Einfülldeckel sicher montie-
ren, indem Sie ihn bis zum Anschlag fest-
drehen.
(11) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
2
1
1Motoröl-Einfüllverschluss
1
UF3K71G0.book Page 54 Tuesday, August 5, 2014 4:28 PM

Erfordernisse bei der Bedienung und Handhabung
55
GJU40022
Lenzen des Bilgewassers
ACHTUNG
GCJ01302
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40035Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-
men.
(2) Den Bug des Wasserfahrzeugs anheben,
z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den
Heck-Lenzstopfenlöchern abgelaufen ist, verbliebene Feuchtigkeit im Motor-
raum mit einem trockenen Tuch aufwi-
schen.
(4) Die Heck-Lenzstopfen sicher montieren,
indem Sie sie bis zum Anschlag festdre-
hen. ACHTUNG: Vor dem Einsetzen
der Heck-Lenzstopfen jegliche
Fremdkörper wie Schmutz oder Sand
von den Gewinden und von den O-Rin-
gen der Stopfen beseitigen. Andern-
falls könnten die Ablassschrauben be-
schädigt werden und der Motorraum
überfluten. Die O-Ringe der Heck-
Lenzstopfen kontrollieren und sicher-
stellen, dass die Stopfen vor dem Zu-
wasserlassen des Wasserfahrzeugs
sicher festgezogen sind. Andernfalls
könnte der Motorraum überfluten und
das Wasserfahrzeug sinken.
[GCJ00363]
GJU40044
Lenzen des Bilgewassers auf dem
Wasser
Auch wenn das Bilgewasser auf dem Wasser
gelenzt wurde, verbleibt noch ein kleiner Rest
Bilgenwasser im Motorraum. Um das Bilge-
wasser vollständig zu lenzen, das Wasser-
fahrzeug aus dem Wasser nehmen und das
Bilgewasser an Land lenzen.
Jetpumpen-Bilgenlenzsystem
Während des Betriebs des Wasserfahrzeugs
wird das Bilgewasser im Motorraum durch
das in der Jetpumpe erzeugte Vakuum ange-
saugt und über die Jetdüse aus dem Wasser-
fahrzeug ausgestoßen.
Zum Lenzen des Bilgewassers auf dem Was-
ser:
Das Wasserfahrzeug mindestens 2 Minuten
lang so gerade wie möglich und über der
Gleitgeschwindigkeit fahren. ACHTUNG:
Nachdem der Motor wieder gestartet wur-
de, den Motor mindestens 1 Minute lang
nicht mit Vollgas laufen lassen. Bilgewas-
1Heck-Ablassschraube
1
UF3K71G0.book Page 55 Tuesday, August 5, 2014 4:28 PM

Erfordernisse bei der Bedienung und Handhabung
56
ser im Motorraum kann in den Motor sprit-
zen und ernsthafte Schäden verursachen.

[GCJ00554]
Elektrisches Bilgenlenzsystem
Das Bilgewasser im Motorraum wird von der
elektrischen Bilgepumpe angesaugt und aus
dem Wasserfahrzeug ausgestoßen.
Zur Kontrolle, ob das elektrische Bilgenlenz-
system richtig arbeitet, sicherstellen, dass
Bilgewasser aus dem Kontrollauslass des
Systems austritt.
Zum Lenzen des Bilgewassers:
Den Motor starten, um die elektrische Bilge-
pumpe zu betreiben.
HINWEIS:
Die elektrische Bilgepumpe arbeitet nach
dem Abschalten des Motors noch kurze Zeit
weiter.
GJU33465
Transport auf einem Anhänger
Beim Transport des Wasserfahrzeugs auf ei-
nem Anhänger die Zurrbänder durch die
Heck- und Bug-Zurrösen ziehen und auf dem
Anhänger befestigen. ACHTUNG: Zum
Festzurren des Wasserfahrzeugs auf dem
Anhänger nur die Zurröse am Bug und die
Zurrösen am Heck verwenden. Andern-
falls könnte das Wasserfahrzeug beschä-
digt werden. Die Seile oder Zurrbänder an
Stellen, wo sie den Rumpf des Wasser-
fahrzeugs berühren, mit Handtüchern
oder Lappen umwickeln, um Kratzer oder
andere Beschädigungen zu vermeiden.
Das Wasserfahrzeug nicht mit dem
Schalthebel in Rückwärtsfahrtstellung
transportieren. Sonst könnte die Umkehr-
klappe an ein Hindernis stoßen und dabei
beschädigt werden.
[GCJ00645]
1Kontrollauslass der elektrischen Bilgen-
pumpe
1
UF3K71G0.book Page 56 Tuesday, August 5, 2014 4:28 PM

Erstmaliger Betrieb
57
GJU42690
Motor-Einfahrzeit
ACHTUNG
GCJ00432
Wird der Motor nicht ordnungsgemäß ein-
gefahren, könnte dies die Lebensdauer
des Motors verkürzen bzw. ernsthafte Mo-
torschäden verursachen.
Die Einfahrzeit des Motors ist für die ver-
schiedenen Bauteile des Motors von ent-
scheidender Bedeutung, weil sie sich wäh-
rend dieser Periode aufeinander abstimmen
und das richtige Betriebsspiel erreichen. Dies
sorgt für gute Leistung und eine lange Le-
bensdauer der Komponenten.
Zur Durchführung des Einfahrens:

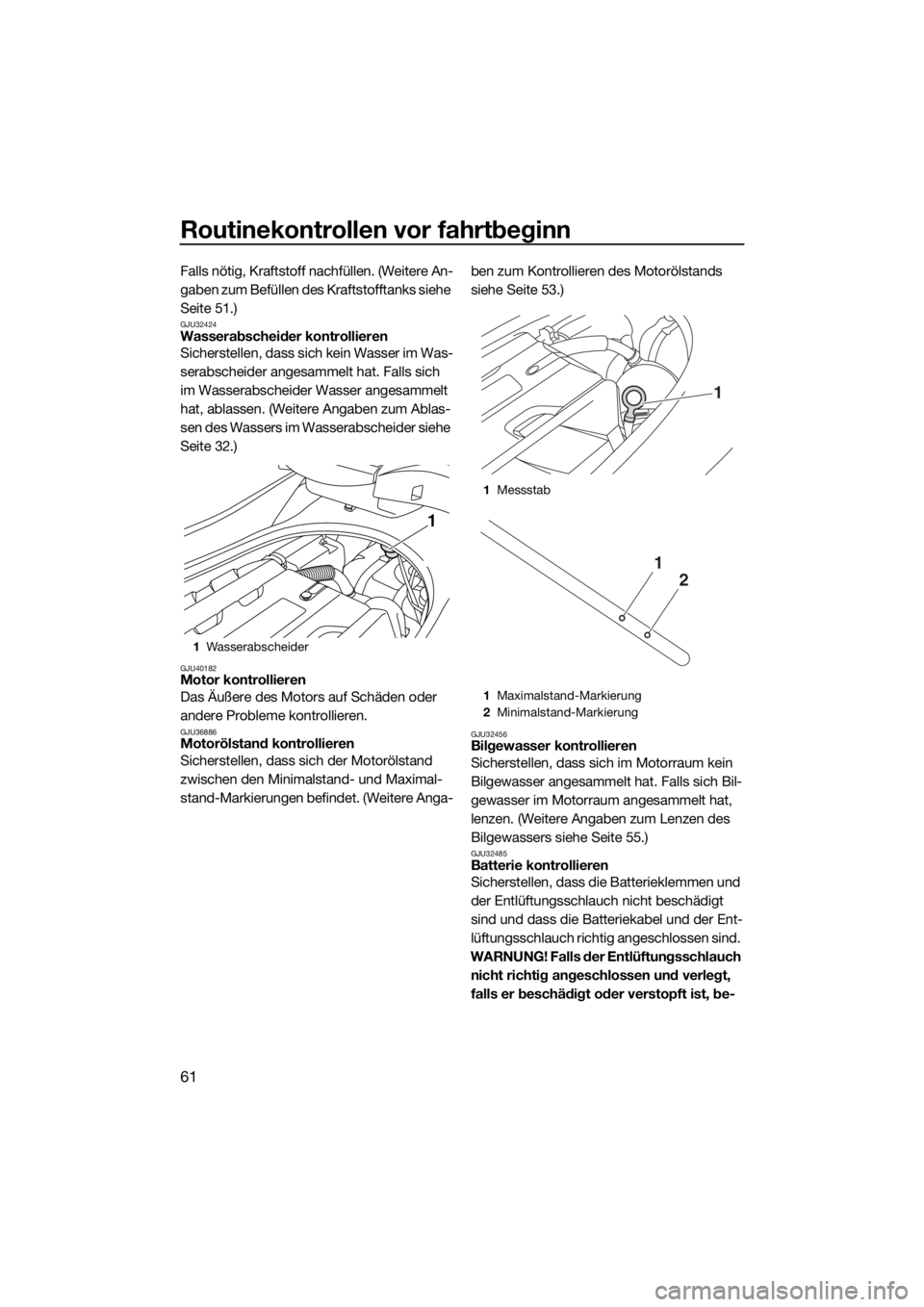

(1) Den Motorölstand kontrollieren. (Weitere
Angaben zum Kontrollieren des Motoröl-
stands siehe Seite 53.)
(2) Das Wasserfahrzeug zu Wasser lassen
und den Motor starten. (Weitere Anga-
ben zum Starten des Motors siehe Seite
71.)
(3) Die ersten 5 Minuten mit einer Motor-
drehzahl von 2000 U/min fahren.
(4) Die nächsten 90 Minuten den Motor mit
einer Drehzahl unter 5000 U/min fahren.
Nach der Einfahrzeit des Motors kann das
Wasserfahrzeug normal betrieben werden.
UF3K71G0.book Page 57 Tuesday, August 5, 2014 4:28 PM

Routinekontrollen vor fahrtbeginn
58
GJU31982
WARNUNG
GWJ00412
Wenn das Wasserfahrzeug nicht sachgemäß kontrolliert und gewartet wird, erhöht sich
dadurch das Unfall- und Schadensrisiko. Sobald an dem Wasserfahrzeug ein Problem
auftritt, sollte es nicht betrieben werden. Wenn sich ein Problem nicht mithilfe der in die-
sem Handbuch angegebenen Maßnahmen beheben lässt, sollte ein Yamaha-Händler
eine Inspektion durchführen.
GJU41234Liste der Routinekontrollen vor Fahrtbeginn
Vor Fahrtbeginn mit diesem Wasserfahrzeug müssen die Routinekontrollen gemäß der nach-
folgenden Liste der Routinekontrollen durchgeführt werden.
BEZEICHNUNG AUSFÜHRUNG SEITE
ROUTINEKONTROLLEN VOR FAHRTBEGINN
MotorraumDen Motorraum belüften.
Das Innere des Motorraums auf Schäden absuchen.60
KraftstoffsystemDas Kraftstoffsystem auf Lecks untersuchen.
Den Kraftstoffstand im Tank kontrollieren.60
WasserabscheiderDen Wasserabscheider auf Wasserrückstände un-
tersuchen.61
MotorDas Äußere des Motors auf Schäden kontrollieren. 61
MotorölstandDen Motorölstand kontrollieren. 61
BilgewasserDen Motorraum auf Bilgewasser kontrollieren. 61
BatterieDie Pole und den Säurestand der Batterie kontrollie-
ren.61

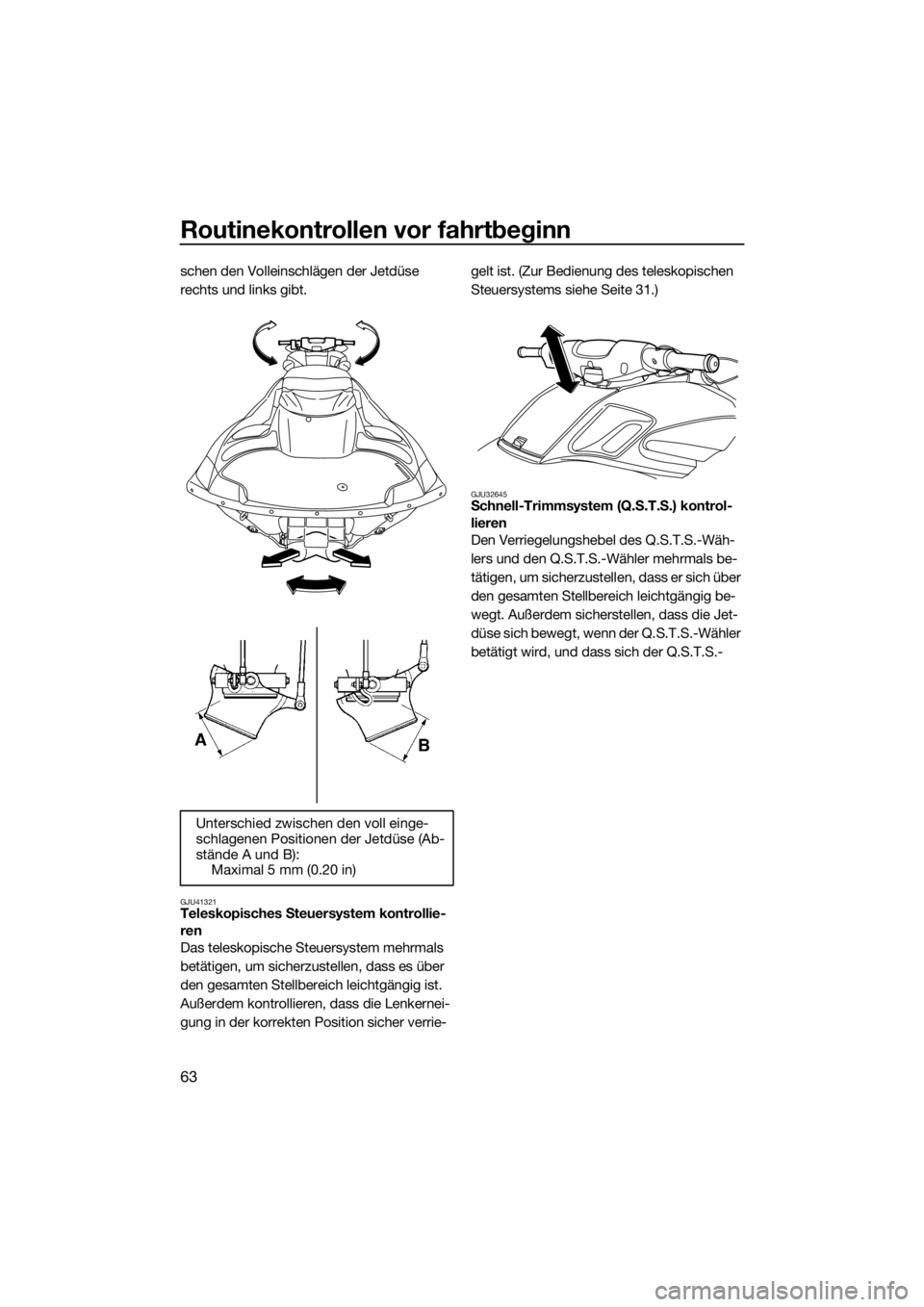

LenkungssystemDie ordnungsgemäße Funktion des Lenkungssys-
tems kontrollieren.62
Steuersystem, teleskopischDas teleskopische Steuersystem auf ordnungsge-
mäße Funktion kontrollieren; außerdem kontrollie-
ren, dass die Lenkerneigung in der korrekten Posi-
tion sicher verriegelt ist.63
Q.S.T.S.Das Q.S.T.S. auf ordnungsgemäße Funktion prüfen
und kontrollieren, dass der Q.S.T.S.-Wähler in sei-
ner Position sicher verriegelt ist.63
RückwärtsfahrsystemDas Rückwärtsfahrsystem auf ordnungsgemäße
Funktion prüfen.64
GashebelDie Funktion des Gashebels kontrollieren.
Spiel des Gashebels kontrollieren.64
FernbedienungDie Fernbedienung auf ordnungsgemäße Funktion
überprüfen.65
Motor-Quickstoppleine
(Handgelenk-Schlaufe)Die Motor-Quickstoppleine (Handgelenk-Schlaufe)
auf Schäden kontrollieren.65
SchalterFunktion des Starterschalters, Motor-Stoppschal-
ters und Motor-Quickstoppschalters kontrollieren.66
UF3K71G0.book Page 58 Tuesday, August 5, 2014 4:28 PM

Routinekontrollen vor fahrtbeginn
59
HINWEIS:
Um Sicherheit und Zuverlässigkeit zu gewährleisten, müssen die hier aufgeführten Routineko-
ntrollen vor jeder Fahrt durchgeführt werden.
AblagefächerDie Ablagefächer auf Schäden und Wasser kontrol-
lieren.66
Feuerlöscher-Halterung,
Abdeckung und BandFeuerlöscher-Halterung, Abdeckung und Band auf
Beschädigung kontrollieren.67
FeuerlöscherDen Zustand des Feuerlöschers kontrollieren. 67
SicherheitsausrüstungKontrollieren, dass die Sicherheitsausrüstung ge-
mäß den geltenden Bestimmungen an Bord ist.67
Rumpf und DeckRumpf und Deck auf Schäden absuchen. 67
JeteinlassDen Jeteinlass auf Schäden und Verstopfungen un-
tersuchen.67
Heck-LenzstopfenDie Heck-Lenzstopfen auf Schäden und Fremdkör-
per untersuchen und kontrollieren, dass sie fest
montiert sind.67
HaubeKontrollieren, dass die Haube fest verschlossen ist. 68
Vorder- und HintersitzeKontrollieren, ob die Sitzbank fest montiert ist. 43
ROUTINEKONTROLLEN NACH DEM ZUWASSERLASSEN
Kühlwasser-Kontrollaus-
lassKontrollieren, dass Wasser aus dem backbordseiti-
gen (linken) Kühlwasser-Kontrollauslass austritt,
wenn der Motor läuft.68
DoppelinstrumentDie Funktion des Doppelinstruments prüfen. 68
Motor-LeerlaufdrehzahlDie Motor-Leerlaufdrehzahl kontrollieren. 69 BEZEICHNUNG AUSFÜHRUNG SEITE
UF3K71G0.book Page 59 Tuesday, August 5, 2014 4:28 PM

Routinekontrollen vor fahrtbeginn
60
GJU32282
Routinekontrollen vor
Fahrtbeginn
GJU41312Routinekontrollen vor dem
Zuwasserlassen
Die Routinekontrollen vor dem Zuwasserlas-
sen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, solange das
Wasserfahrzeug noch an Land ist.
Zur Durchführung der Routinekontrollen vor
dem Zuwasserlassen:

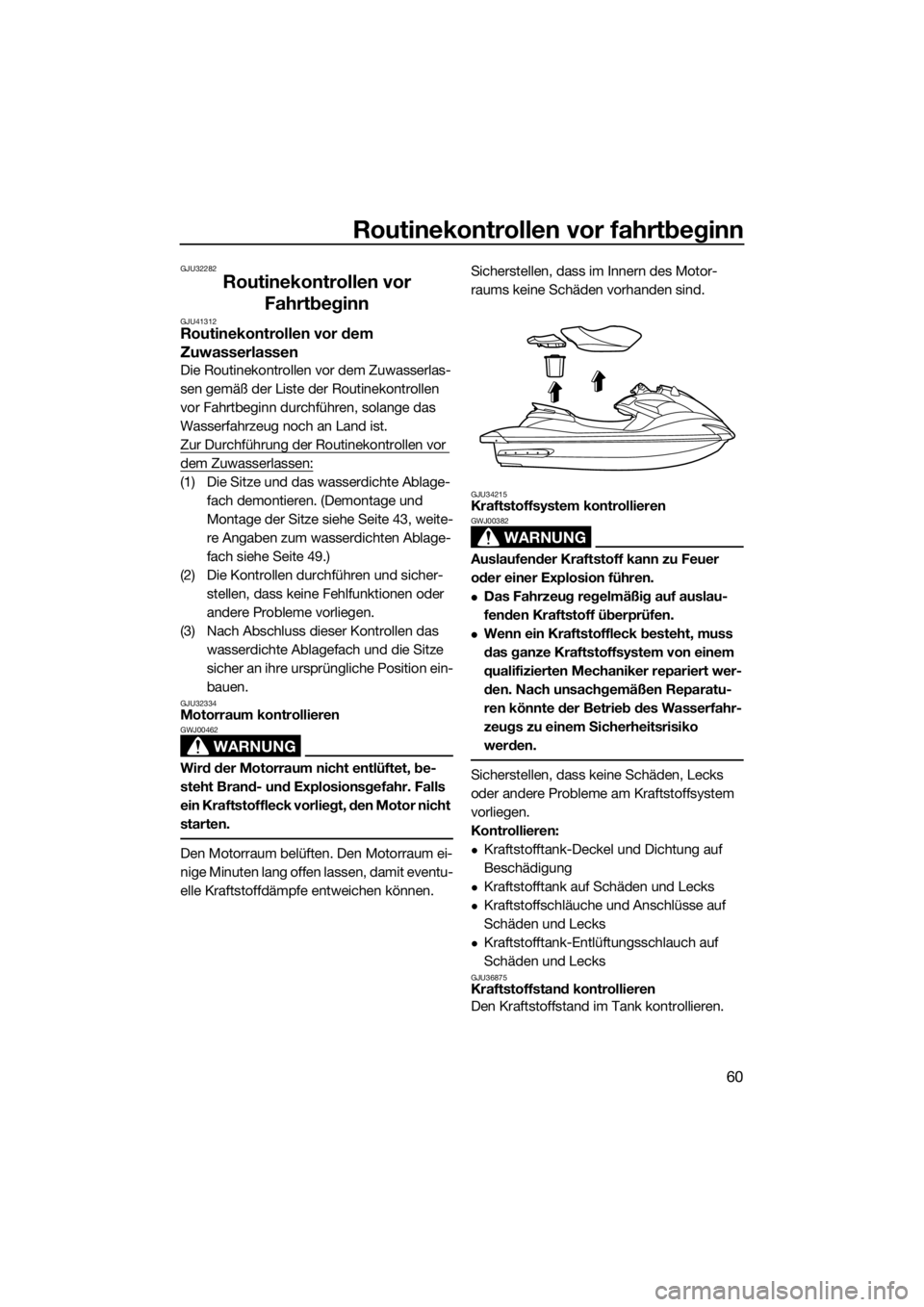

(1) Die Sitze und das wasserdichte Ablage-
fach demontieren. (Demontage und
Montage der Sitze siehe Seite 43, weite-
re Angaben zum wasserdichten Ablage-
fach siehe Seite 49.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
(3) Nach Abschluss dieser Kontrollen das
wasserdichte Ablagefach und die Sitze
sicher an ihre ursprüngliche Position ein-
bauen.
GJU32334Motorraum kontrollieren
WARNUNG
GWJ00462
Wird der Motorraum nicht entlüftet, be-
steht Brand- und Explosionsgefahr. Falls
ein Kraftstoffleck vorliegt, den Motor nicht
starten.
Den Motorraum belüften. Den Motorraum ei-
nige Minuten lang offen lassen, damit eventu-
elle Kraftstoffdämpfe entweichen können.Sicherstellen, dass im Innern des Motor-
raums keine Schäden vorhanden sind.
GJU34215Kraftstoffsystem kontrollieren
WARNUNG
GWJ00382
Auslaufender Kraftstoff kann zu Feuer
oder einer Explosion führen.
Das Fahrzeug regelmäßig auf auslau-
fenden Kraftstoff überprüfen.
Wenn ein Kraftstoffleck besteht, muss
das ganze Kraftstoffsystem von einem
qualifizierten Mechaniker repariert wer-
den. Nach unsachgemäßen Reparatu-
ren könnte der Betrieb des Wasserfahr-
zeugs zu einem Sicherheitsrisiko
werden.
Sicherstellen, dass keine Schäden, Lecks
oder andere Probleme am Kraftstoffsystem
vorliegen.
Kontrollieren:
Kraftstofftank-Deckel und Dichtung auf
Beschädigung
Kraftstofftank auf Schäden und Lecks
Kraftstoffschläuche und Anschlüsse auf
Schäden und Lecks
Kraftstofftank-Entlüftungsschlauch auf
Schäden und Lecks
GJU36875Kraftstoffstand kontrollieren
Den Kraftstoffstand im Tank kontrollieren.
UF3K71G0.book Page 60 Tuesday, August 5, 2014 4:28 PM

Routinekontrollen vor fahrtbeginn
61
Falls nötig, Kraftstoff nachfüllen. (Weitere An-
gaben zum Befüllen des Kraftstofftanks siehe
Seite 51.)
GJU32424Wasserabscheider kontrollieren
Sicherstellen, dass sich kein Wasser im Was-
serabscheider angesammelt hat. Falls sich
im Wasserabscheider Wasser angesammelt
hat, ablassen. (Weitere Angaben zum Ablas-
sen des Wassers im Wasserabscheider siehe
Seite 32.)
GJU40182Motor kontrollieren
Das Äußere des Motors auf Schäden oder
andere Probleme kontrollieren.
GJU36886Motorölstand kontrollieren
Sicherstellen, dass sich der Motorölstand
zwischen den Minimalstand- und Maximal-
stand-Markierungen befindet. (Weitere Anga-ben zum Kontrollieren des Motorölstands
siehe Seite 53.)GJU32456Bilgewasser kontrollieren
Sicherstellen, dass sich im Motorraum kein
Bilgewasser angesammelt hat. Falls sich Bil-
gewasser im Motorraum angesammelt hat,
lenzen. (Weitere Angaben zum Lenzen des
Bilgewassers siehe Seite 55.)
GJU32485Batterie kontrollieren
Sicherstellen, dass die Batterieklemmen und
der Entlüftungsschlauch nicht beschädigt
sind und dass die Batteriekabel und der Ent-
lüftungsschlauch richtig angeschlossen sind.
WARNUNG! Falls der Entlüftungsschlauch
nicht richtig angeschlossen und verlegt,
falls er beschädigt oder verstopft ist, be-
1Wasserabscheider
1
1Messstab
1Maximalstand-Markierung
2Minimalstand-Markierung
1
2
1
UF3K71G0.book Page 61 Tuesday, August 5, 2014 4:28 PM

Routinekontrollen vor fahrtbeginn
62
steht Feuer- oder Explosionsgefahr.
[GWJ00452]
Sicherstellen, dass sich der Batteriesäures-
tand zwischen den Minimalstand- und Maxi-
malstand-Markierungen befindet.
WARNUNG! Das Wasserfahrzeug nicht
betreiben, wenn die Batterieleistung nicht
zum Starten ausreicht oder auf andere
Weise unzureichend erscheint. Ein Versa-
gen der Batterie könnte Sie in Schwierig-
keiten versetzen.
[GWJ01241]
Sicherstellen, dass die Batterie gut verankert
ist.
GJU32614Lenkungssystem kontrollieren
Den Lenker mehrmals nach rechts und links
drehen, um zu kontrollieren, dass er sich leichtgängig und über den gesamten Ein-
schlagwinkel widerstandsfrei bewegt und
dass das Spiel nicht übermäßig ist.
Den Lenker so weit wie möglich nach rechts
und links drehen um sicherzustellen, dass
sich die Jetdüse mit den Lenkerdrehungen
bewegt und dass es keinen Unterschied zwi-
1Batterie-Minuspol (–): schwarzes Kabel
2Batterie-Pluspol (+): rotes Kabel
3Entlüftungsschlauch
1Maximalstand-Markierung
2Minimalstand-Markierung
12
3
UF3K71G0.book Page 62 Tuesday, August 5, 2014 4:28 PM

Routinekontrollen vor fahrtbeginn
63
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU41321Teleskopisches Steuersystem kontrollie-
ren
Das teleskopische Steuersystem mehrmals
betätigen, um sicherzustellen, dass es über
den gesamten Stellbereich leichtgängig ist.
Außerdem kontrollieren, dass die Lenkernei-
gung in der korrekten Position sicher verrie-gelt ist. (Zur Bedienung des teleskopischen
Steuersystems siehe Seite 31.)
GJU32645Schnell-Trimmsystem (Q.S.T.S.) kontrol-
lieren
Den Verriegelungshebel des Q.S.T.S.-Wäh-
lers und den Q.S.T.S.-Wähler mehrmals be-
tätigen, um sicherzustellen, dass er sich über
den gesamten Stellbereich leichtgängig be-
wegt. Außerdem sicherstellen, dass die Jet-
düse sich bewegt, wenn der Q.S.T.S.-Wähler
betätigt wird, und dass sich der Q.S.T.S.-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):
Maximal 5 mm (0.20 in)
UF3K71G0.book Page 63 Tuesday, August 5, 2014 4:28 PM
