YAMAHA FZS SVHO 2010 Betriebsanleitungen (in German)

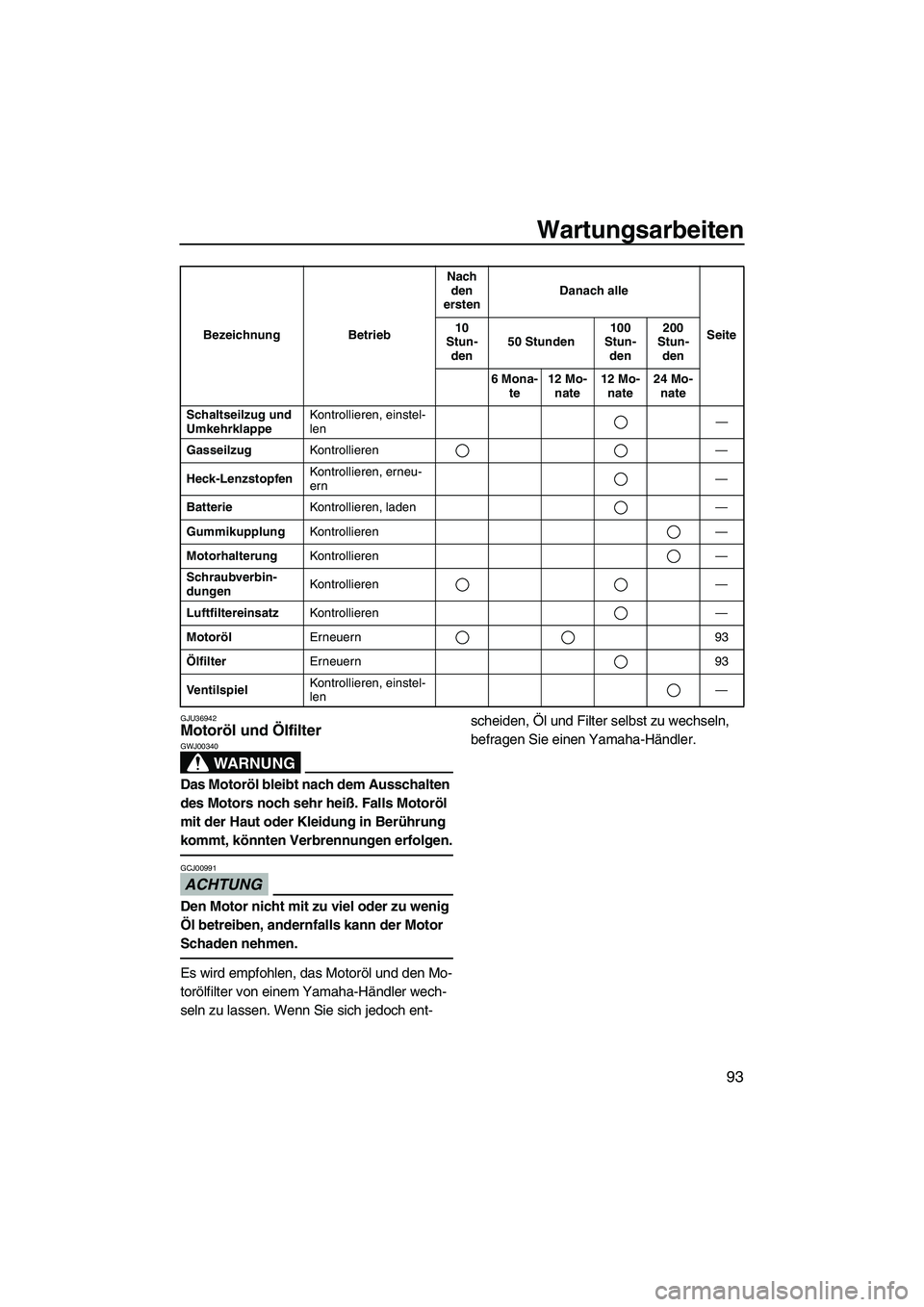

Wartungsarbeiten
93
GJU36942Motoröl und Ölfilter
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00991
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
Schaltseilzug und
UmkehrklappeKontrollieren, einstel-
len—
GasseilzugKontrollieren—
Heck-LenzstopfenKontrollieren, erneu-
ern—
BatterieKontrollieren, laden—
GummikupplungKontrollieren—
MotorhalterungKontrollieren—
Schraubverbin-
dungenKontrollieren—
LuftfiltereinsatzKontrollieren—
MotorölErneuern 93
ÖlfilterErneuern 93
VentilspielKontrollieren, einstel-
len— Bezeichnung BetriebNach
den
erstenDanach alle
Seite 10
Stun-
den50 Stunden100
Stun-
den200
Stun-
den
6 Mona-
te12 Mo-
nate12 Mo-
nate24 Mo-
nate
UF2C71G0.book Page 93 Tuesday, July 14, 2009 11:12 AM

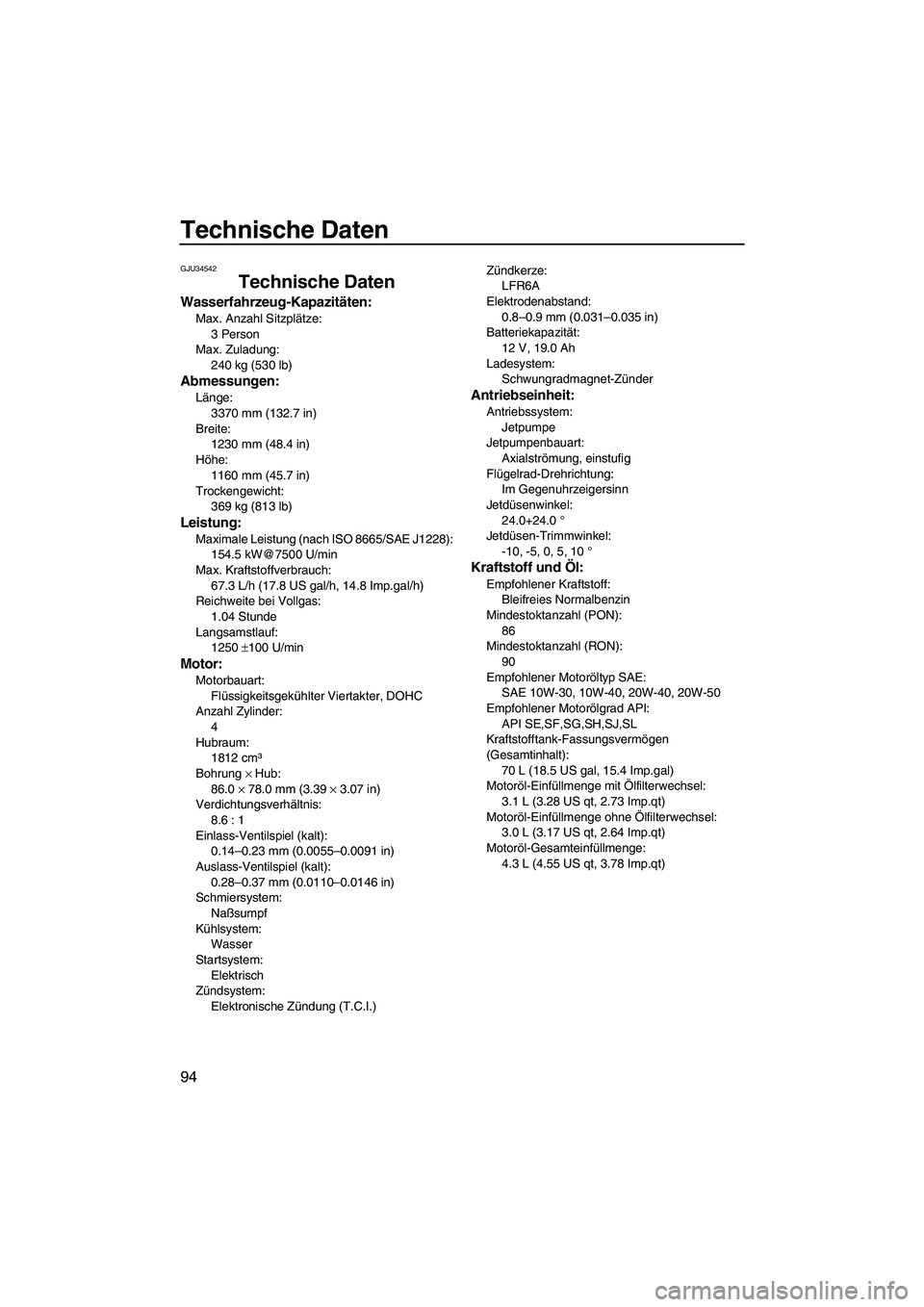

Technische Daten
94
GJU34542
Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:
3 Person
Max. Zuladung:
240 kg (530 lb)
Abmessungen:
Länge:
3370 mm (132.7 in)
Breite:
1230 mm (48.4 in)
Höhe:
1160 mm (45.7 in)
Trockengewicht:
369 kg (813 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):
154.5 kW@7500 U/min
Max. Kraftstoffverbrauch:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Reichweite bei Vollgas:
1.04 Stunde
Langsamstlauf:
1250 ±100 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum:
1812 cm³
Bohrung × Hub:
86.0 × 78.0 mm (3.39 × 3.07 in)
Verdichtungsverhältnis:
8.6 : 1
Einlass-Ventilspiel (kalt):
0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt):
0.28–0.37 mm (0.0110–0.0146 in)
Schmiersystem:
Naßsumpf
Kühlsystem:
Wasser
Startsystem:
Elektrisch
Zündsystem:
Elektronische Zündung (T.C.I.)Zündkerze:
LFR6A
Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität:
12 V, 19.0 Ah
Ladesystem:
Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart:
Axialströmung, einstufig
Flügelrad-Drehrichtung:
Im Gegenuhrzeigersinn
Jetdüsenwinkel:
24.0+24.0 °
Jetdüsen-Trimmwinkel:
-10, -5, 0, 5, 10 °
Kraftstoff und Öl:
Empfohlener Kraftstoff:
Bleifreies Normalbenzin
Mindestoktanzahl (PON):
86
Mindestoktanzahl (RON):
90
Empfohlener Motoröltyp SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE,SF,SG,SH,SJ,SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Motoröl-Gesamteinfüllmenge:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2C71G0.book Page 94 Tuesday, July 14, 2009 11:12 AM

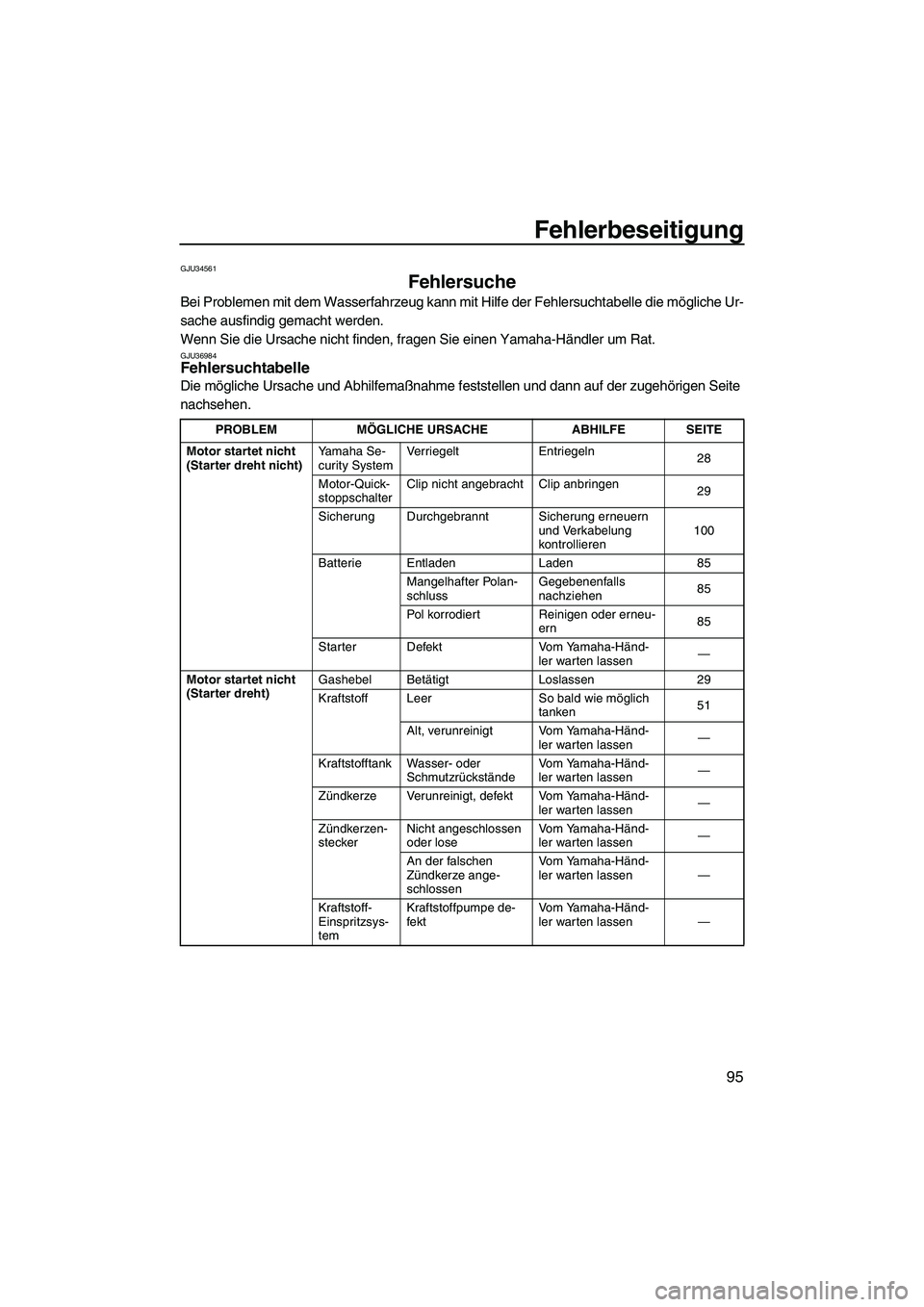

Fehlerbeseitigung
95
GJU34561
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU36984Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht)Yamaha Se-
curity SystemVerriegelt Entriegeln
28
Motor-Quick-
stoppschalterClip nicht angebracht Clip anbringen
29
Sicherung Durchgebrannt Sicherung erneuern
und Verkabelung
kontrollieren100
Batterie Entladen Laden 85
Mangelhafter Polan-
schlussGegebenenfalls
nachziehen85
Pol korrodiert Reinigen oder erneu-
ern85
Starter Defekt Vom Yamaha-Händ-
ler warten lassen—
Motor startet nicht
(Starter dreht)Gashebel Betätigt Loslassen 29
Kraftstoff Leer So bald wie möglich
tanken51
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVom Yamaha-Händ-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVom Yamaha-Händ-
ler warten lassen—
An der falschen
Zündkerze ange-
schlossenVom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temKraftstoffpumpe de-
fektVom Yamaha-Händ-
ler warten lassen—
UF2C71G0.book Page 95 Tuesday, July 14, 2009 11:12 AM

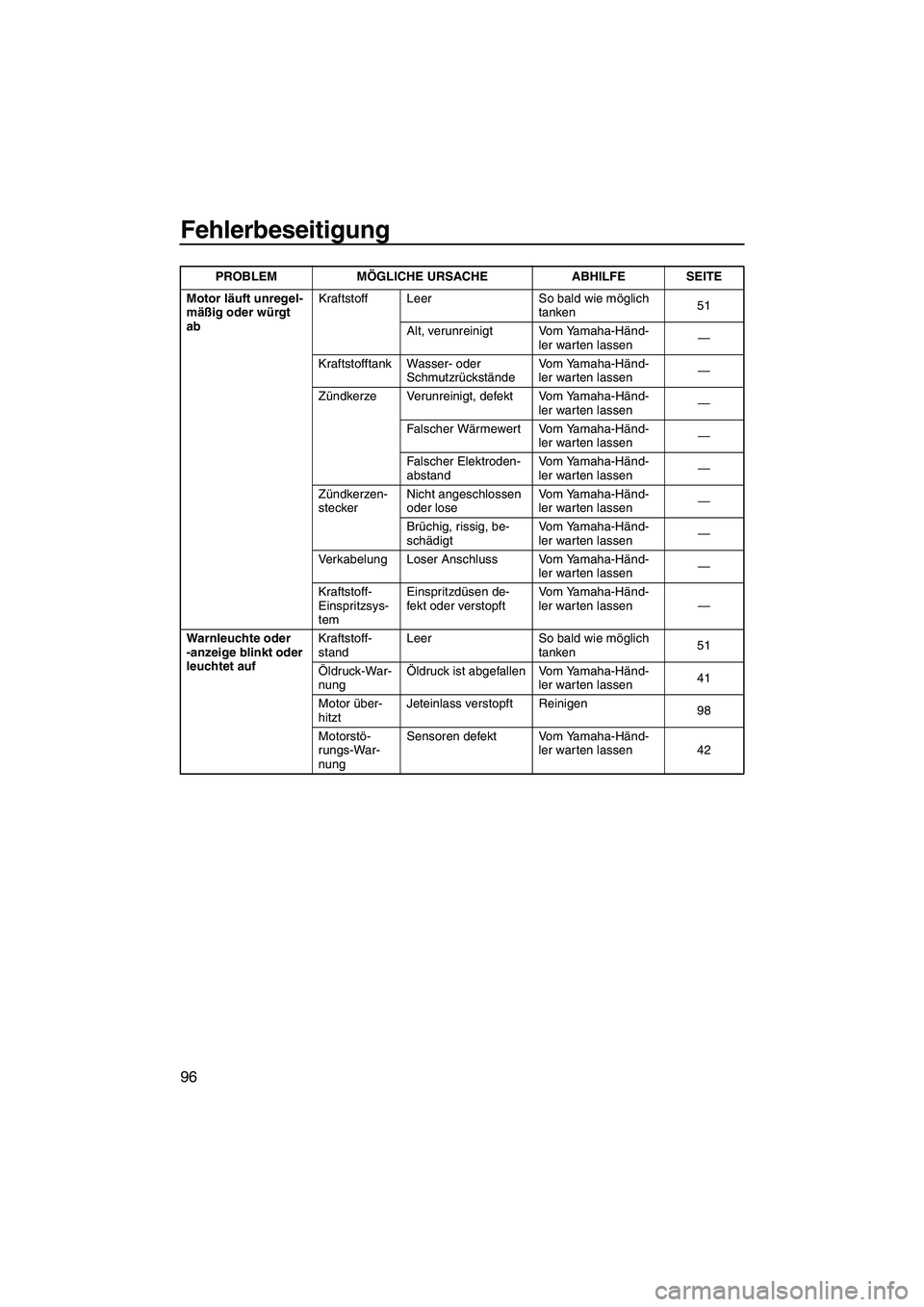

Fehlerbeseitigung
96
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Leer So bald wie möglich
tanken51
Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Kraftstofftank Wasser- oder
SchmutzrückständeVom Yamaha-Händ-
ler warten lassen—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVom Yamaha-Händ-
ler warten lassen—
Brüchig, rissig, be-
schädigtVom Yamaha-Händ-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff-
Einspritzsys-
temEinspritzdüsen de-
fekt oder verstopftVom Yamaha-Händ-
ler warten lassen—
Warnleuchte oder
-anzeige blinkt oder
leuchtet aufKraftstoff-
standLeer So bald wie möglich
tanken51
Öldruck-War-
nungÖldruck ist abgefallen Vom Yamaha-Händ-
ler warten lassen41
Motor über-
hitztJeteinlass verstopft Reinigen
98
Motorstö-
rungs-War-
nungSensoren defekt Vom Yamaha-Händ-
ler warten lassen 42 PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2C71G0.book Page 96 Tuesday, July 14, 2009 11:12 AM

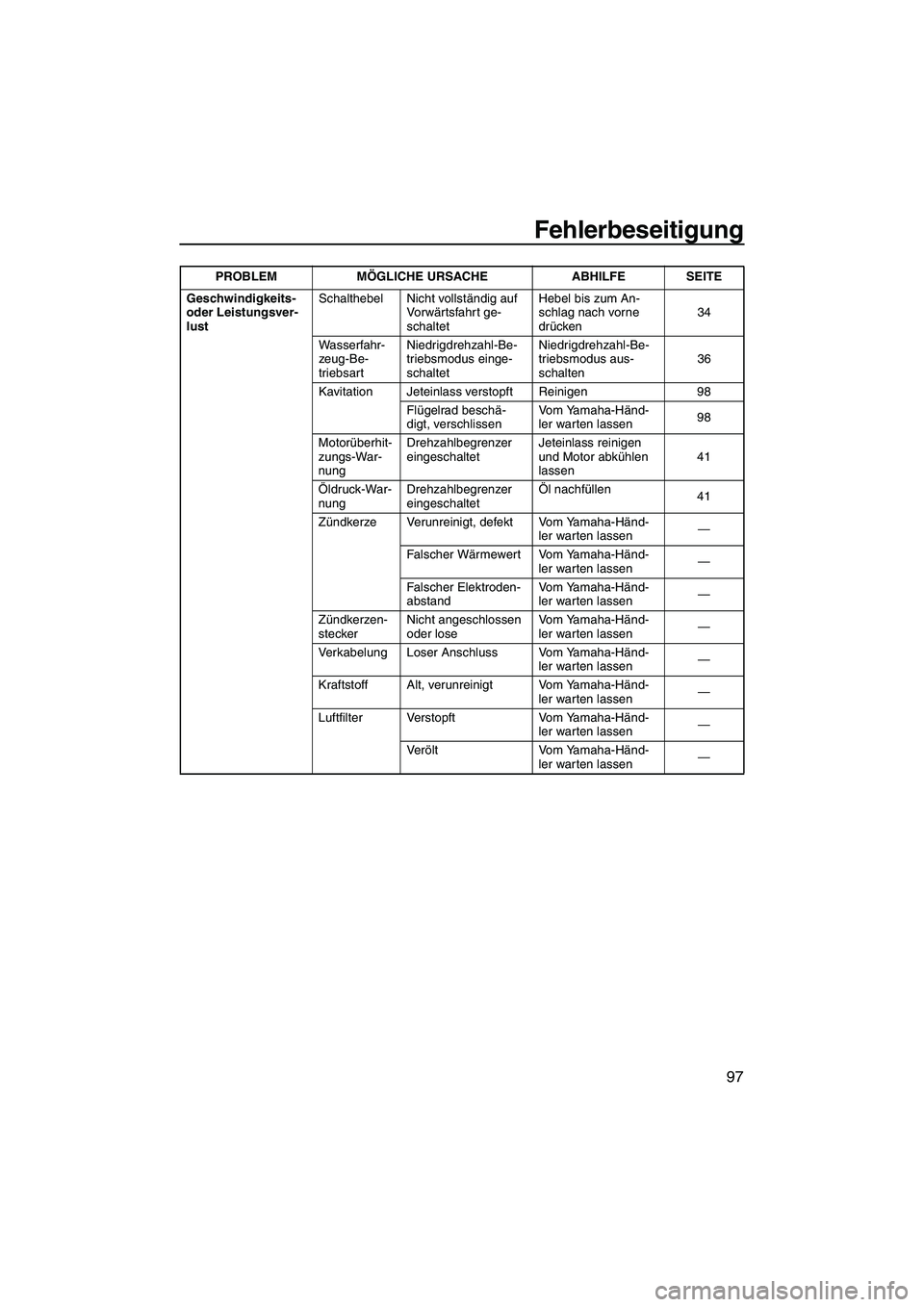

Fehlerbeseitigung
97
Geschwindigkeits-
oder Leistungsver-
lustSchalthebel Nicht vollständig auf
Vo r wärtsfahrt ge-
schaltetHebel bis zum An-
schlag nach vorne
drücken34
Wasserfahr-
zeug-Be-
triebsartNiedrigdrehzahl-Be-
triebsmodus einge-
schaltetNiedrigdrehzahl-Be-
triebsmodus aus-
schalten36
Kavitation Jeteinlass verstopft Reinigen 98
Flügelrad beschä-
digt, verschlissenVom Yamaha-Händ-
ler warten lassen98
Motorüberhit-
zungs-War-
nungDrehzahlbegrenzer
eingeschaltetJeteinlass reinigen
und Motor abkühlen
lassen41
Öldruck-War-
nungDrehzahlbegrenzer
eingeschaltetÖl nachfüllen
41
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ-
ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ-
ler warten lassen—
Falscher Elektroden-
abstandVom Yamaha-Händ-
ler warten lassen—
Zündkerzen-
steckerNicht angeschlossen
oder loseVom Yamaha-Händ-
ler warten lassen—
Verkabelung Loser Anschluss Vom Yamaha-Händ-
ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ-
ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ-
ler warten lassen—
Ve rölt Vom Yamaha-Händ-
ler warten lassen— PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2C71G0.book Page 97 Tuesday, July 14, 2009 11:12 AM

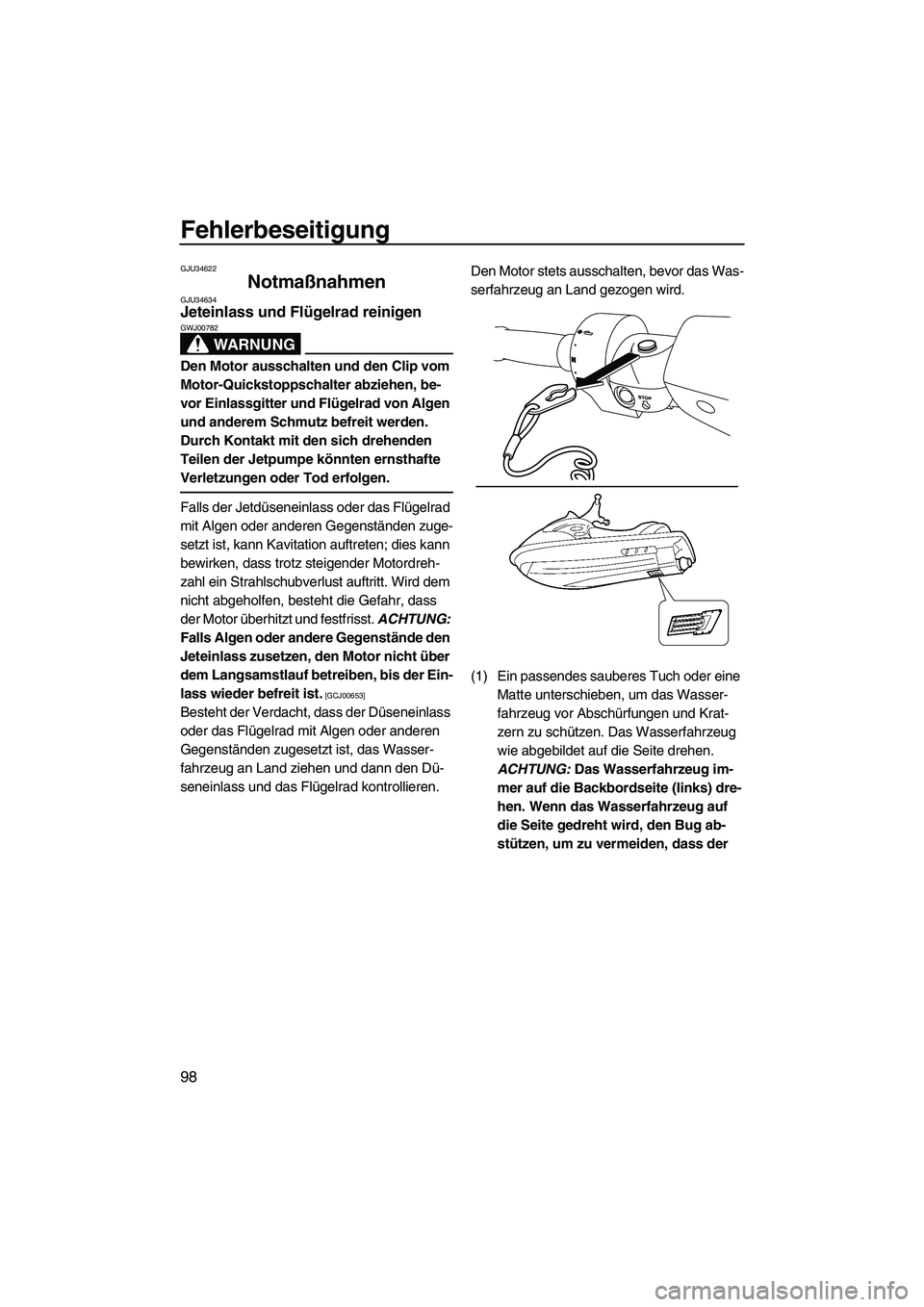

Fehlerbeseitigung
98
GJU34622
Notmaßnahmen GJU34634Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00782
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst. ACHTUNG:
Falls Algen oder andere Gegenstände den
Jeteinlass zusetzen, den Motor nicht über
dem Langsamstlauf betreiben, bis der Ein-
lass wieder befreit ist.
[GCJ00653]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Flügelrad kontrollieren. Den Motor stets ausschalten, bevor das Was-
serfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF2C71G0.book Page 98 Tuesday, July 14, 2009 11:12 AM

Fehlerbeseitigung
99

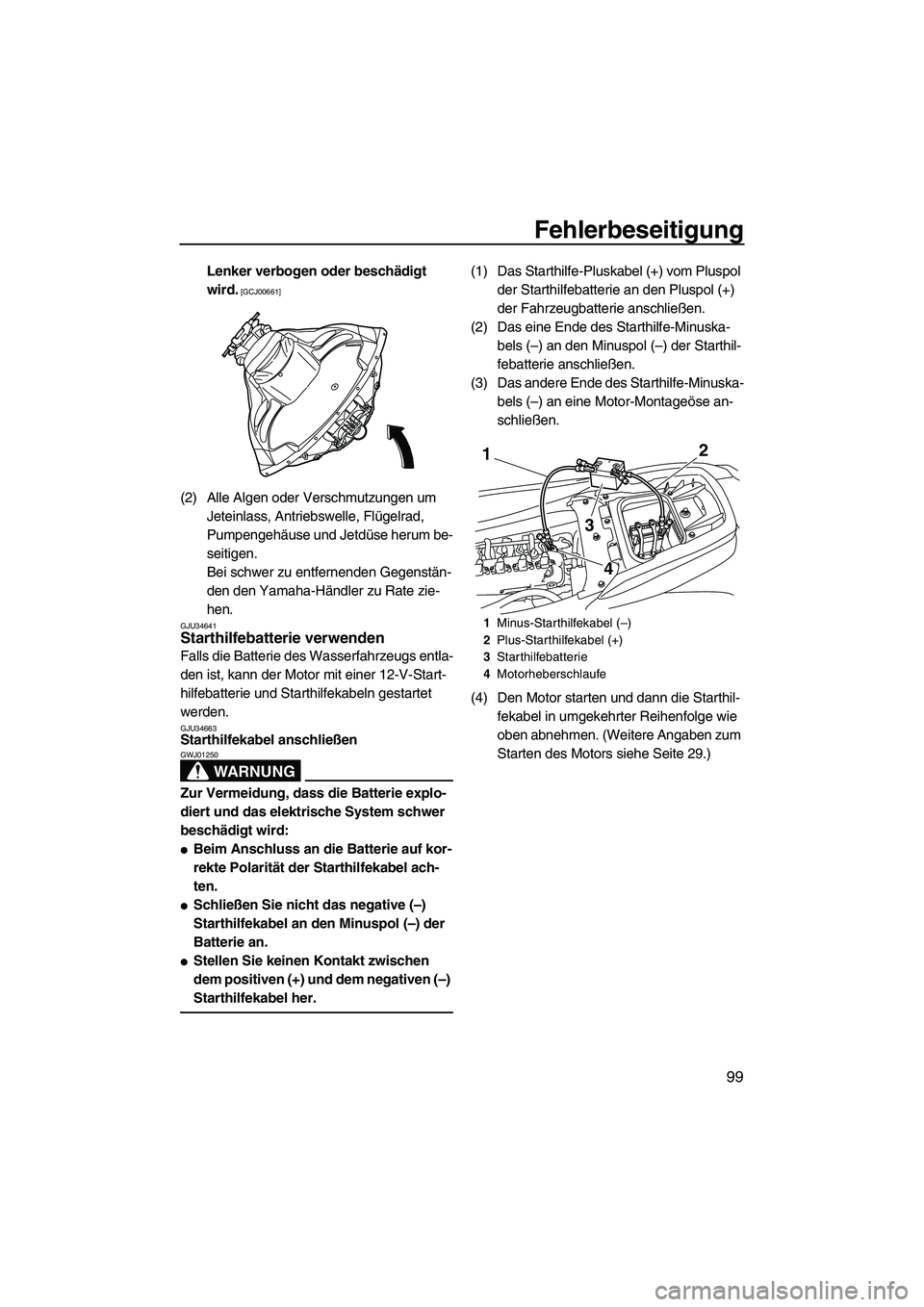

Lenker verbogen oder beschädigt
wird.
[GCJ00661]
(2) Alle Algen oder Verschmutzungen um
Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU34641Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34663Starthilfekabel anschließen
WARNUNG
GWJ01250
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:

Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.

Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.

Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol
der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska-
bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Minuska-
bels (–) an eine Motor-Montageöse an-
schließen.
(4) Den Motor starten und dann die Starthil-
fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 29.)
1Minus-Starthilfekabel (–)
2Plus-Starthilfekabel (+)
3Starthilfebatterie
4Motorheberschlaufe
2
3 1
4
UF2C71G0.book Page 99 Tuesday, July 14, 2009 11:12 AM

Fehlerbeseitigung
100
GJU36994Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben
zum Aus- und Einbau der Sitzbank siehe
Seite 43.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Den Schaltkastendeckel lösen und ab-
nehmen.
(4) Die Sicherung durch eine Ersatzsiche-
rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG! Keine Sicherungen mit ei-
ner anderen als der empfohlenen
Stromstärke verwenden. Die Verwen-dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik we-
sentlich beschädigen und einen
Brand verursachen.
[GWJ00802]
1Funktionsfähige Sicherung
2Durchgebrannte Sicherung
1Schaltkastenabdeckung
2 1
1
1Schaltkasten
2Ersatzsicherung
3Sicherung
4Deckel
1Sicherungszieher
Sicherungs-Amperezahl:
Batteriesicherung:
30 A
Hauptrelais-Sicherung:
10 A
Drosselklappensteuerungs-Siche-
rung:
10 A
Sicherheitssystem-Sicherung:
3 A
Hauptsicherung:
20 A
3 2
4
1
UF2C71G0.book Page 100 Tuesday, July 14, 2009 11:12 AM

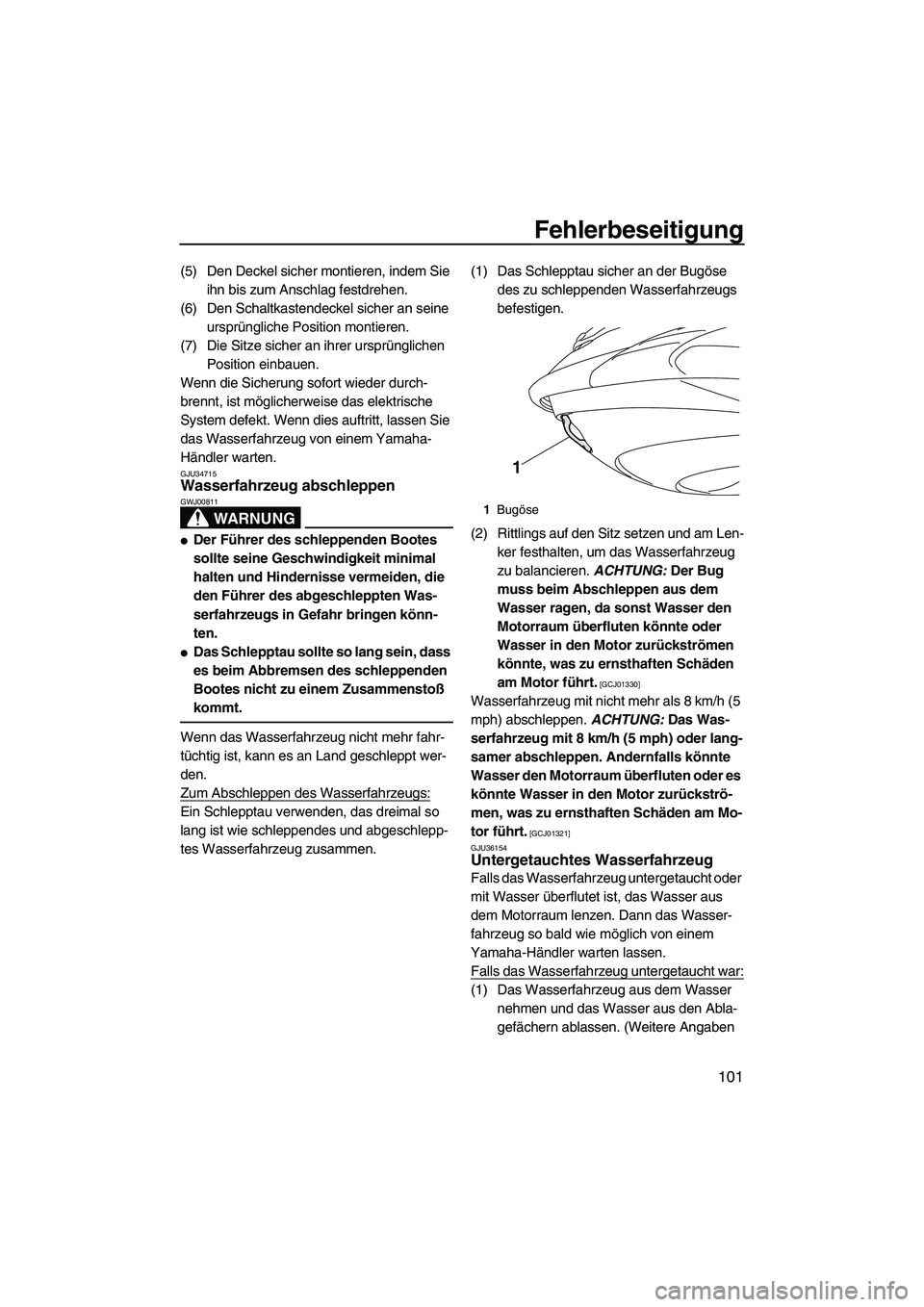

Fehlerbeseitigung
101
(5) Den Deckel sicher montieren, indem Sie
ihn bis zum Anschlag festdrehen.
(6) Den Schaltkastendeckel sicher an seine
ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen
Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34715Wasserfahrzeug abschleppen
WARNUNG
GWJ00811

Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.

Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.(1) Das Schlepptau sicher an der Bugöse
des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len-
ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01330]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01321]
GJU36154
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht oder
mit Wasser überflutet ist, das Wasser aus
dem Motorraum lenzen. Dann das Wasser-
fahrzeug so bald wie möglich von einem
Yamaha-Händler warten lassen.
Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
1Bugöse
1
UF2C71G0.book Page 101 Tuesday, July 14, 2009 11:12 AM

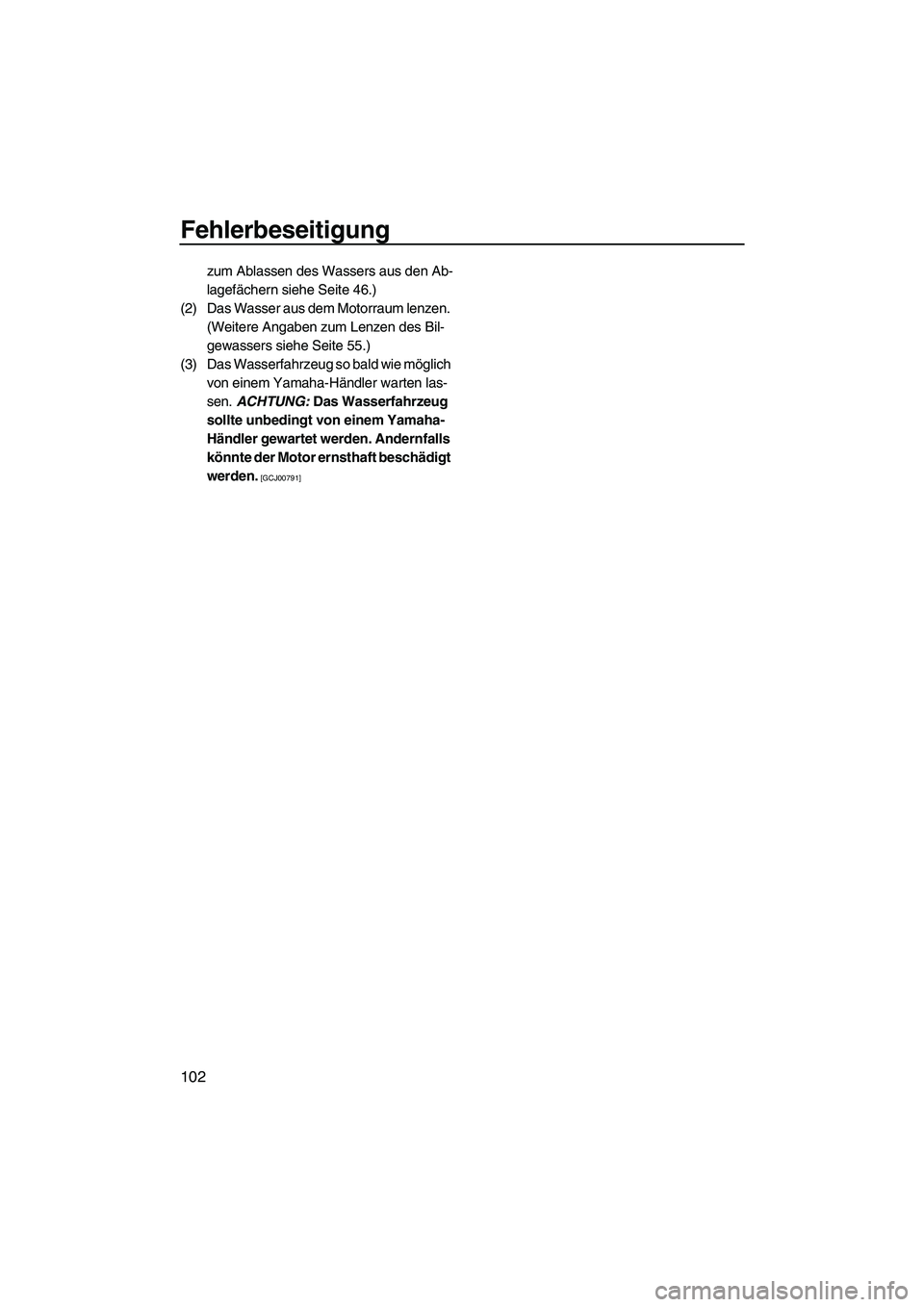

Fehlerbeseitigung
102
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 46.)
(2) Das Wasser aus dem Motorraum lenzen.
(Weitere Angaben zum Lenzen des Bil-
gewassers siehe Seite 55.)
(3) Das Wasserfahrzeug so bald wie möglich
von einem Yamaha-Händler warten las-
sen. ACHTUNG: Das Wasserfahrzeug
sollte unbedingt von einem Yamaha-
Händler gewartet werden. Andernfalls
könnte der Motor ernsthaft beschädigt
werden.
[GCJ00791]
UF2C71G0.book Page 102 Tuesday, July 14, 2009 11:12 AM
