YAMAHA FZS SVHO 2010 Betriebsanleitungen (in German)

Routinekontrollen vor fahrtbeginn
63
schen den Volleinschlägen der Jetdüse
rechts und links gibt.
GJU41320Teleskopisches Steuersystem kontrollie-
ren
Das teleskopische Steuersystem mehrmals
betätigen, um sicherzustellen, dass es über
den gesamten Stellbereich leichtgängig ist.
Außerdem kontrollieren, dass die Lenkernei-
gung in der korrekten Position sicher verrie-gelt ist. (Zur Bedienung des teleskopischen
Steuersystems siehe Seite 31.)
GJU32644Schnell-Trimmsystem (Q.S.T.S.) kontrol-
lieren
Den Verriegelungshebel des Q.S.T.S.-Wäh-
lers und den Q.S.T.S.-Wähler mehrmals be-
tätigen, um sicherzustellen, dass er sich über
den gesamten Stellbereich leichtgängig be-
wegt. Außerdem sicherstellen, dass die Jet-
düse sich bewegt, wenn der Q.S.T.S.-Wähler
betätigt wird, und dass sich der Q.S.T.S.-
Unterschied zwischen den voll einge-
schlagenen Positionen der Jetdüse (Ab-
stände A und B):
Maximal 5 mm (0.20 in)
UF2C71G0.book Page 63 Tuesday, July 14, 2009 11:12 AM

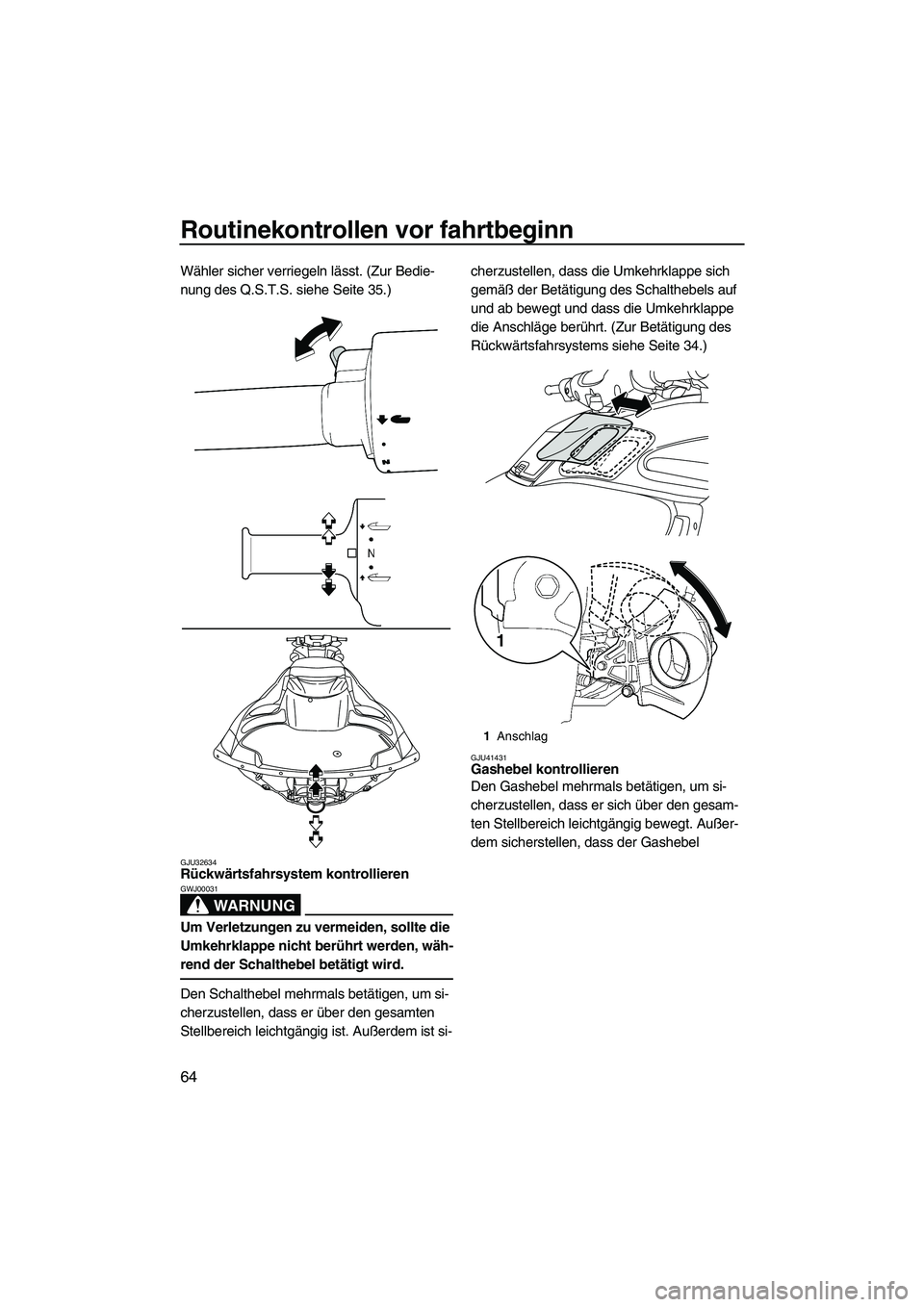

Routinekontrollen vor fahrtbeginn
64
Wähler sicher verriegeln lässt. (Zur Bedie-
nung des Q.S.T.S. siehe Seite 35.)
GJU32634Rückwärtsfahrsystem kontrollieren
WARNUNG
GWJ00031
Um Verletzungen zu vermeiden, sollte die
Umkehrklappe nicht berührt werden, wäh-
rend der Schalthebel betätigt wird.
Den Schalthebel mehrmals betätigen, um si-
cherzustellen, dass er über den gesamten
Stellbereich leichtgängig ist. Außerdem ist si-cherzustellen, dass die Umkehrklappe sich
gemäß der Betätigung des Schalthebels auf
und ab bewegt und dass die Umkehrklappe
die Anschläge berührt. (Zur Betätigung des
Rückwärtsfahrsystems siehe Seite 34.)
GJU41431Gashebel kontrollieren
Den Gashebel mehrmals betätigen, um si-
cherzustellen, dass er sich über den gesam-
ten Stellbereich leichtgängig bewegt. Außer-
dem sicherstellen, dass der Gashebel
1Anschlag
1
UF2C71G0.book Page 64 Tuesday, July 14, 2009 11:12 AM

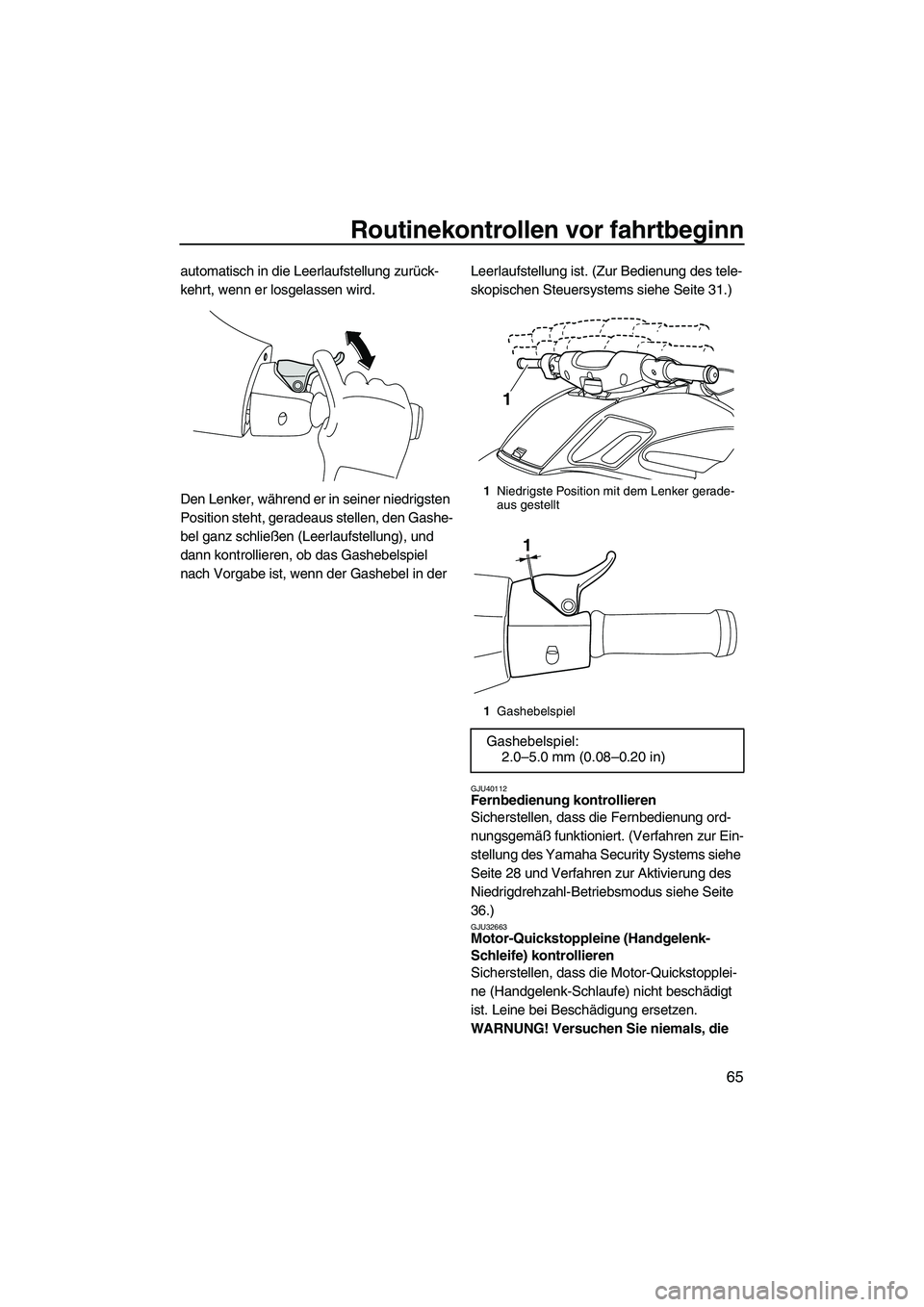

Routinekontrollen vor fahrtbeginn
65
automatisch in die Leerlaufstellung zurück-
kehrt, wenn er losgelassen wird.
Den Lenker, während er in seiner niedrigsten
Position steht, geradeaus stellen, den Gashe-
bel ganz schließen (Leerlaufstellung), und
dann kontrollieren, ob das Gashebelspiel
nach Vorgabe ist, wenn der Gashebel in der Leerlaufstellung ist. (Zur Bedienung des tele-
skopischen Steuersystems siehe Seite 31.)
GJU40112Fernbedienung kontrollieren
Sicherstellen, dass die Fernbedienung ord-
nungsgemäß funktioniert. (Verfahren zur Ein-
stellung des Yamaha Security Systems siehe
Seite 28 und Verfahren zur Aktivierung des
Niedrigdrehzahl-Betriebsmodus siehe Seite
36.)
GJU32663Motor-Quickstoppleine (Handgelenk-
Schleife) kontrollieren
Sicherstellen, dass die Motor-Quickstopplei-
ne (Handgelenk-Schlaufe) nicht beschädigt
ist. Leine bei Beschädigung ersetzen.
WARNUNG! Versuchen Sie niemals, die
1Niedrigste Position mit dem Lenker gerade-
aus gestellt
1Gashebelspiel
Gashebelspiel:
2.0–5.0 mm (0.08–0.20 in)
1
1
UF2C71G0.book Page 65 Tuesday, July 14, 2009 11:12 AM

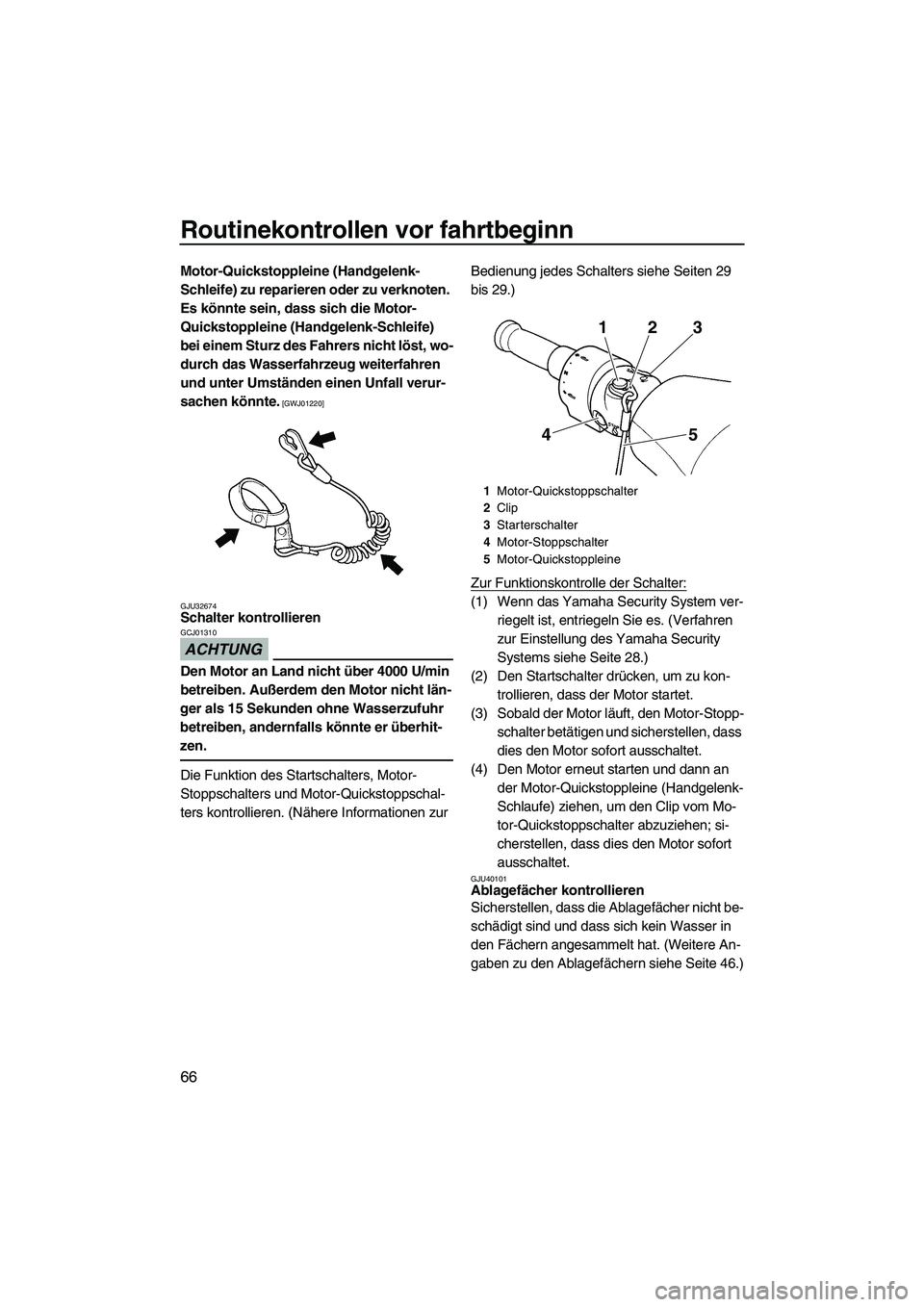

Routinekontrollen vor fahrtbeginn
66
Motor-Quickstoppleine (Handgelenk-
Schleife) zu reparieren oder zu verknoten.
Es könnte sein, dass sich die Motor-
Quickstoppleine (Handgelenk-Schleife)
bei einem Sturz des Fahrers nicht löst, wo-
durch das Wasserfahrzeug weiterfahren
und unter Umständen einen Unfall verur-
sachen könnte.
[GWJ01220]
GJU32674
Schalter kontrollieren
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Die Funktion des Startschalters, Motor-
Stoppschalters und Motor-Quickstoppschal-
ters kontrollieren. (Nähere Informationen zur Bedienung jedes Schalters siehe Seiten 29
bis 29.)
Zur Funktionskontrolle der Schalter:
(1) Wenn das Yamaha Security System ver-
riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 28.)
(2) Den Startschalter drücken, um zu kon-
trollieren, dass der Motor startet.
(3) Sobald der Motor läuft, den Motor-Stopp-
schalter betätigen und sicherstellen, dass
dies den Motor sofort ausschaltet.
(4) Den Motor erneut starten und dann an
der Motor-Quickstoppleine (Handgelenk-
Schlaufe) ziehen, um den Clip vom Mo-
tor-Quickstoppschalter abzuziehen; si-
cherstellen, dass dies den Motor sofort
ausschaltet.
GJU40101Ablagefächer kontrollieren
Sicherstellen, dass die Ablagefächer nicht be-
schädigt sind und dass sich kein Wasser in
den Fächern angesammelt hat. (Weitere An-
gaben zu den Ablagefächern siehe Seite 46.)
1Motor-Quickstoppschalter
2Clip
3Starterschalter
4Motor-Stoppschalter
5Motor-Quickstoppleine
23 1
5 4
UF2C71G0.book Page 66 Tuesday, July 14, 2009 11:12 AM

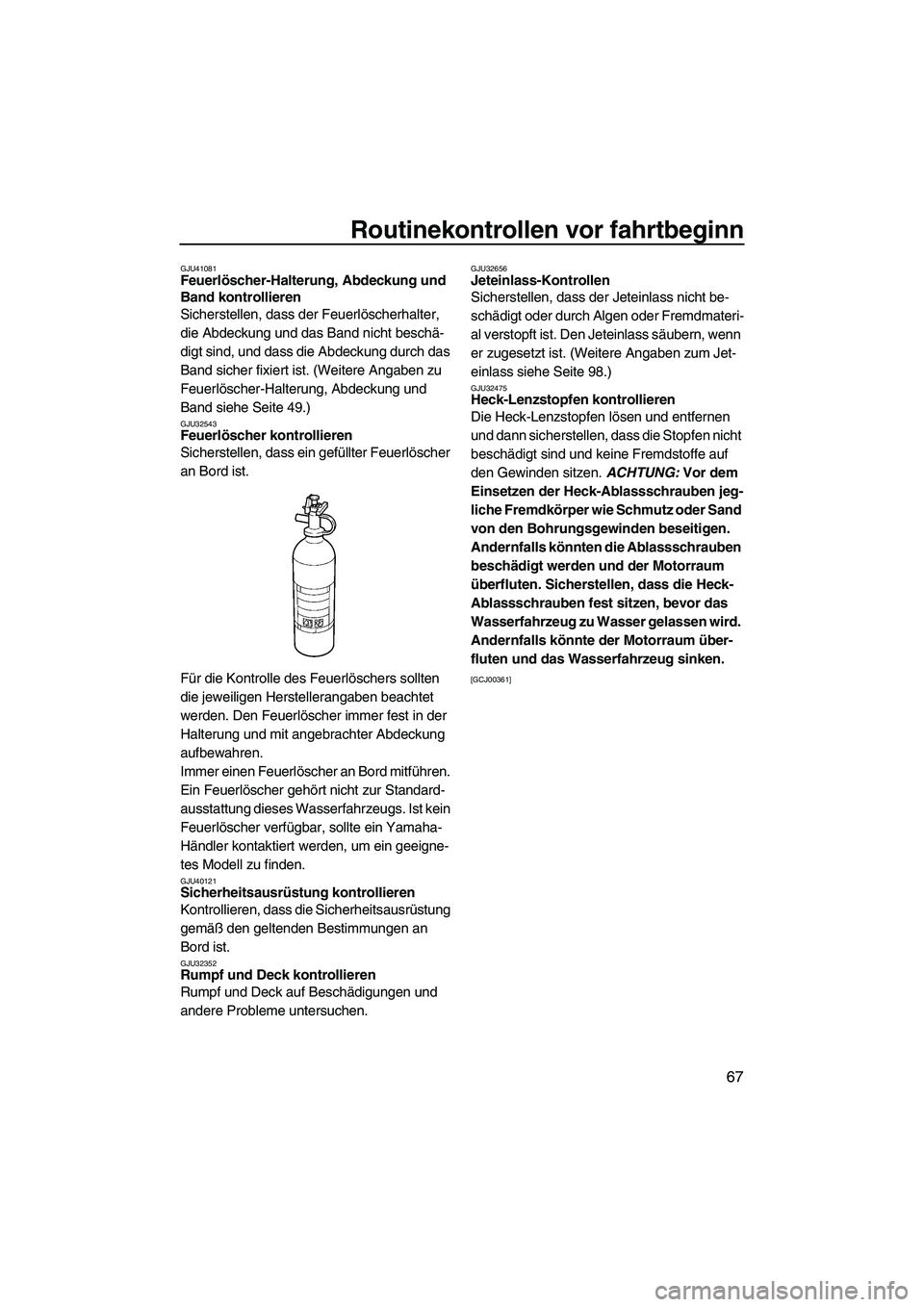

Routinekontrollen vor fahrtbeginn
67
GJU41081Feuerlöscher-Halterung, Abdeckung und
Band kontrollieren
Sicherstellen, dass der Feuerlöscherhalter,
die Abdeckung und das Band nicht beschä-
digt sind, und dass die Abdeckung durch das
Band sicher fixiert ist. (Weitere Angaben zu
Feuerlöscher-Halterung, Abdeckung und
Band siehe Seite 49.)
GJU32543Feuerlöscher kontrollieren
Sicherstellen, dass ein gefüllter Feuerlöscher
an Bord ist.
Für die Kontrolle des Feuerlöschers sollten
die jeweiligen Herstellerangaben beachtet
werden. Den Feuerlöscher immer fest in der
Halterung und mit angebrachter Abdeckung
aufbewahren.
Immer einen Feuerlöscher an Bord mitführen.
Ein Feuerlöscher gehört nicht zur Standard-
ausstattung dieses Wasserfahrzeugs. Ist kein
Feuerlöscher verfügbar, sollte ein Yamaha-
Händler kontaktiert werden, um ein geeigne-
tes Modell zu finden.
GJU40121Sicherheitsausrüstung kontrollieren
Kontrollieren, dass die Sicherheitsausrüstung
gemäß den geltenden Bestimmungen an
Bord ist.
GJU32352Rumpf und Deck kontrollieren
Rumpf und Deck auf Beschädigungen und
andere Probleme untersuchen.
GJU32656Jeteinlass-Kontrollen
Sicherstellen, dass der Jeteinlass nicht be-
schädigt oder durch Algen oder Fremdmateri-
al verstopft ist. Den Jeteinlass säubern, wenn
er zugesetzt ist. (Weitere Angaben zum Jet-
einlass siehe Seite 98.)
GJU32475Heck-Lenzstopfen kontrollieren
Die Heck-Lenzstopfen lösen und entfernen
und dann sicherstellen, dass die Stopfen nicht
beschädigt sind und keine Fremdstoffe auf
den Gewinden sitzen. ACHTUNG: Vor dem
Einsetzen der Heck-Ablassschrauben jeg-
liche Fremdkörper wie Schmutz oder Sand
von den Bohrungsgewinden beseitigen.
Andernfalls könnten die Ablassschrauben
beschädigt werden und der Motorraum
überfluten. Sicherstellen, dass die Heck-
Ablassschrauben fest sitzen, bevor das
Wasserfahrzeug zu Wasser gelassen wird.
Andernfalls könnte der Motorraum über-
fluten und das Wasserfahrzeug sinken.

[GCJ00361]
UF2C71G0.book Page 67 Tuesday, July 14, 2009 11:12 AM

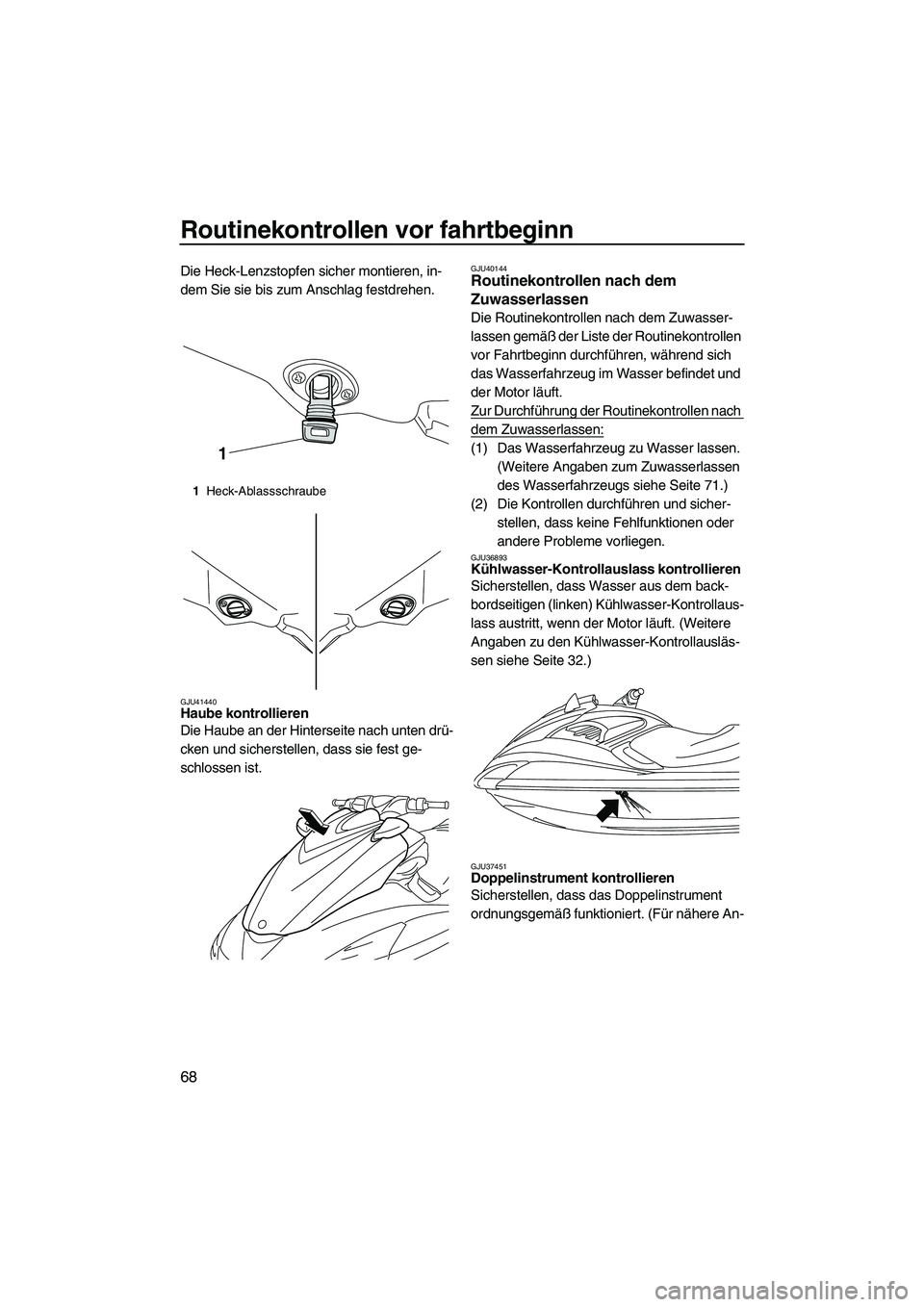

Routinekontrollen vor fahrtbeginn
68
Die Heck-Lenzstopfen sicher montieren, in-
dem Sie sie bis zum Anschlag festdrehen.
GJU41440Haube kontrollieren
Die Haube an der Hinterseite nach unten drü-
cken und sicherstellen, dass sie fest ge-
schlossen ist.
GJU40144Routinekontrollen nach dem
Zuwasserlassen
Die Routinekontrollen nach dem Zuwasser-
lassen gemäß der Liste der Routinekontrollen
vor Fahrtbeginn durchführen, während sich
das Wasserfahrzeug im Wasser befindet und
der Motor läuft.
Zur Durchführung der Routinekontrollen nach
dem Zuwasserlassen:
(1) Das Wasserfahrzeug zu Wasser lassen.
(Weitere Angaben zum Zuwasserlassen
des Wasserfahrzeugs siehe Seite 71.)
(2) Die Kontrollen durchführen und sicher-
stellen, dass keine Fehlfunktionen oder
andere Probleme vorliegen.
GJU36893Kühlwasser-Kontrollauslass kontrollieren
Sicherstellen, dass Wasser aus dem back-
bordseitigen (linken) Kühlwasser-Kontrollaus-
lass austritt, wenn der Motor läuft. (Weitere
Angaben zu den Kühlwasser-Kontrollausläs-
sen siehe Seite 32.)
GJU37451Doppelinstrument kontrollieren
Sicherstellen, dass das Doppelinstrument
ordnungsgemäß funktioniert. (Für nähere An-
1Heck-Ablassschraube
1
UF2C71G0.book Page 68 Tuesday, July 14, 2009 11:12 AM

Routinekontrollen vor fahrtbeginn
69
gaben zur Bedienung des Doppelinstruments
siehe Seite 38.)
GJU41330Motor-Leerlaufdrehzahl kontrollieren
Den Motor starten und warmlaufen lassen.
Den Drehzahlmesser im Doppelinstrument
verwenden, um sicherzustellen, dass die
Leerlaufdrehzahl nicht erheblich über oder
unter dem Sollbereich liegt.
Motor-Leerlaufdrehzahl:
1250 ±100 U/min
UF2C71G0.book Page 69 Tuesday, July 14, 2009 11:12 AM

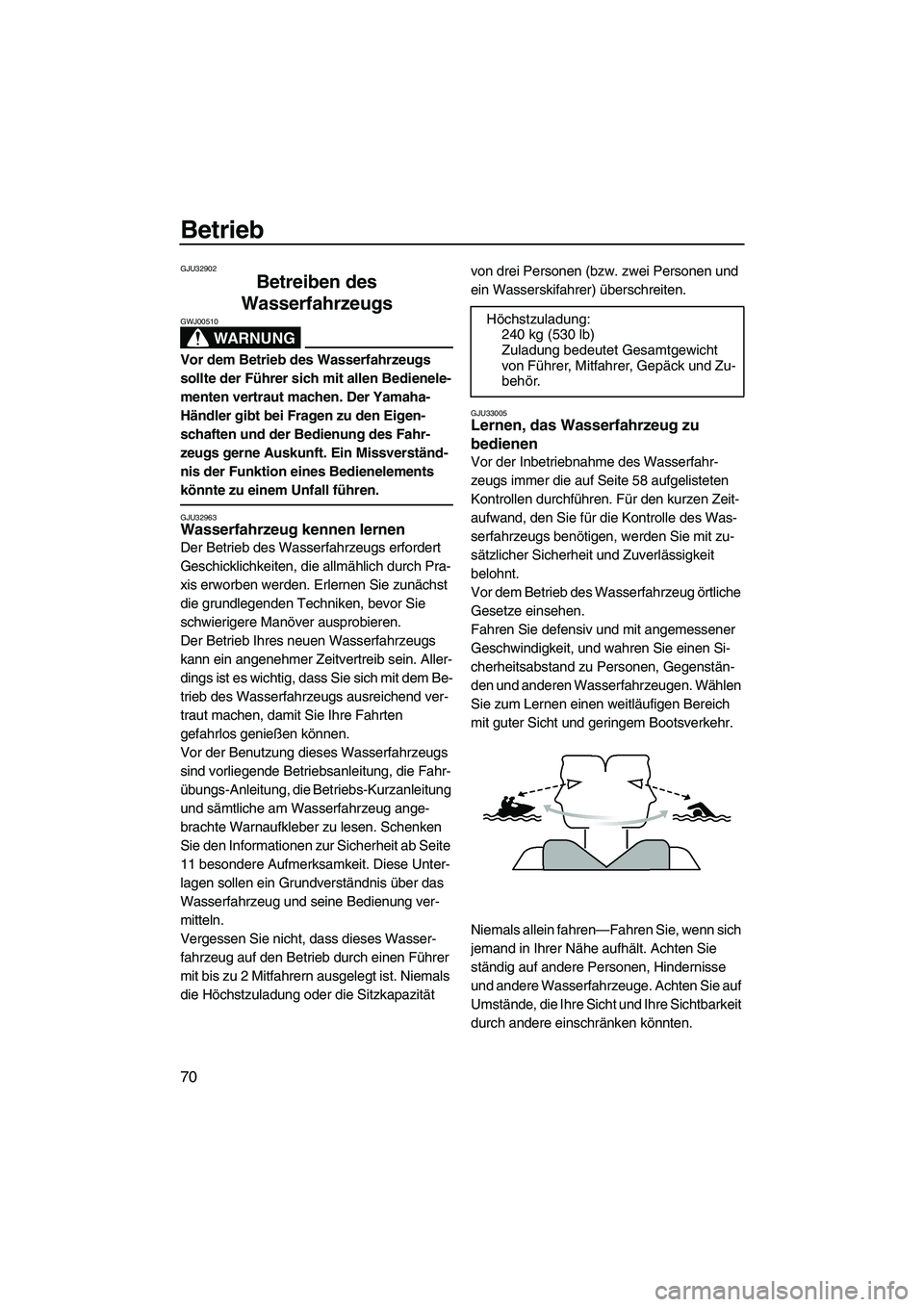

Betrieb
70
GJU32902
Betreiben des
Wasserfahrzeugs
WARNUNG
GWJ00510
Vor dem Betrieb des Wasserfahrzeugs
sollte der Führer sich mit allen Bedienele-
menten vertraut machen. Der Yamaha-
Händler gibt bei Fragen zu den Eigen-
schaften und der Bedienung des Fahr-
zeugs gerne Auskunft. Ein Missverständ-
nis der Funktion eines Bedienelements
könnte zu einem Unfall führen.
GJU32963Wasserfahrzeug kennen lernen
Der Betrieb des Wasserfahrzeugs erfordert
Geschicklichkeiten, die allmählich durch Pra-
xis erworben werden. Erlernen Sie zunächst
die grundlegenden Techniken, bevor Sie
schwierigere Manöver ausprobieren.
Der Betrieb Ihres neuen Wasserfahrzeugs
kann ein angenehmer Zeitvertreib sein. Aller-
dings ist es wichtig, dass Sie sich mit dem Be-
trieb des Wasserfahrzeugs ausreichend ver-
traut machen, damit Sie Ihre Fahrten
gefahrlos genießen können.
Vor der Benutzung dieses Wasserfahrzeugs
sind vorliegende Betriebsanleitung, die Fahr-
übungs-Anleitung, die Betriebs-Kurzanleitung
und sämtliche am Wasserfahrzeug ange-
brachte Warnaufkleber zu lesen. Schenken
Sie den Informationen zur Sicherheit ab Seite
11 besondere Aufmerksamkeit. Diese Unter-
lagen sollen ein Grundverständnis über das
Wasserfahrzeug und seine Bedienung ver-
mitteln.
Vergessen Sie nicht, dass dieses Wasser-
fahrzeug auf den Betrieb durch einen Führer
mit bis zu 2 Mitfahrern ausgelegt ist. Niemals
die Höchstzuladung oder die Sitzkapazität von drei Personen (bzw. zwei Personen und
ein Wasserskifahrer) überschreiten.
GJU33005Lernen, das Wasserfahrzeug zu
bedienen
Vor der Inbetriebnahme des Wasserfahr-
zeugs immer die auf Seite 58 aufgelisteten
Kontrollen durchführen. Für den kurzen Zeit-
aufwand, den Sie für die Kontrolle des Was-
serfahrzeugs benötigen, werden Sie mit zu-
sätzlicher Sicherheit und Zuverlässigkeit
belohnt.
Vor dem Betrieb des Wasserfahrzeug örtliche
Gesetze einsehen.
Fahren Sie defensiv und mit angemessener
Geschwindigkeit, und wahren Sie einen Si-
cherheitsabstand zu Personen, Gegenstän-
den und anderen Wasserfahrzeugen. Wählen
Sie zum Lernen einen weitläufigen Bereich
mit guter Sicht und geringem Bootsverkehr.
Niemals allein fahren—Fahren Sie, wenn sich
jemand in Ihrer Nähe aufhält. Achten Sie
ständig auf andere Personen, Hindernisse
und andere Wasserfahrzeuge. Achten Sie auf
Umstände, die Ihre Sicht und Ihre Sichtbarkeit
durch andere einschränken könnten. Höchstzuladung:
240 kg (530 lb)
Zuladung bedeutet Gesamtgewicht
von Führer, Mitfahrer, Gepäck und Zu-
behör.
UF2C71G0.book Page 70 Tuesday, July 14, 2009 11:12 AM

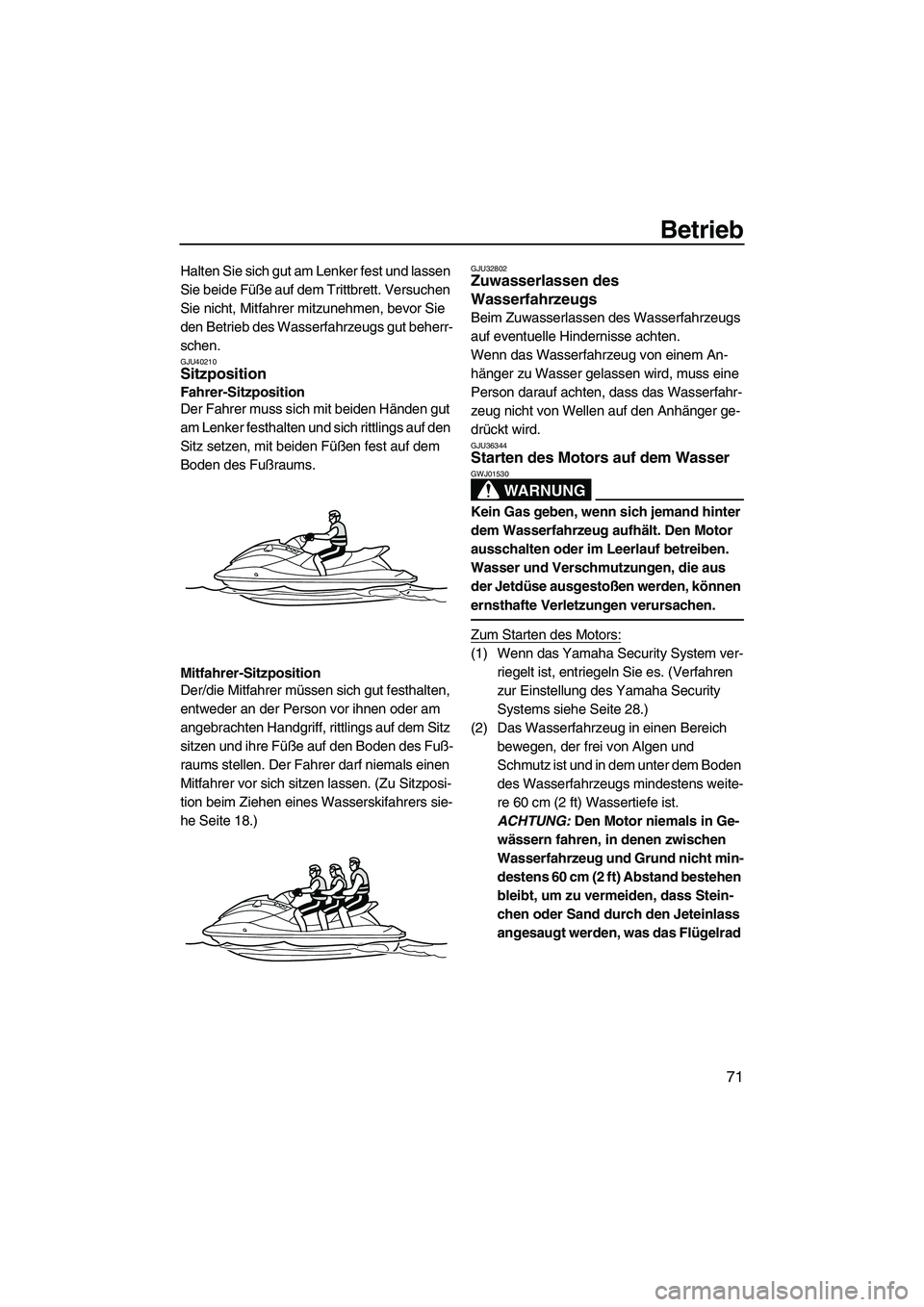

Betrieb
71
Halten Sie sich gut am Lenker fest und lassen
Sie beide Füße auf dem Trittbrett. Versuchen
Sie nicht, Mitfahrer mitzunehmen, bevor Sie
den Betrieb des Wasserfahrzeugs gut beherr-
schen.
GJU40210Sitzposition
Fahrer-Sitzposition
Der Fahrer muss sich mit beiden Händen gut
am Lenker festhalten und sich rittlings auf den
Sitz setzen, mit beiden Füßen fest auf dem
Boden des Fußraums.
Mitfahrer-Sitzposition
Der/die Mitfahrer müssen sich gut festhalten,
entweder an der Person vor ihnen oder am
angebrachten Handgriff, rittlings auf dem Sitz
sitzen und ihre Füße auf den Boden des Fuß-
raums stellen. Der Fahrer darf niemals einen
Mitfahrer vor sich sitzen lassen. (Zu Sitzposi-
tion beim Ziehen eines Wasserskifahrers sie-
he Seite 18.)
GJU32802Zuwasserlassen des
Wasserfahrzeugs
Beim Zuwasserlassen des Wasserfahrzeugs
auf eventuelle Hindernisse achten.
Wenn das Wasserfahrzeug von einem An-
hänger zu Wasser gelassen wird, muss eine
Person darauf achten, dass das Wasserfahr-
zeug nicht von Wellen auf den Anhänger ge-
drückt wird.
GJU36344Starten des Motors auf dem Wasser
WARNUNG
GWJ01530
Kein Gas geben, wenn sich jemand hinter
dem Wasserfahrzeug aufhält. Den Motor
ausschalten oder im Leerlauf betreiben.
Wasser und Verschmutzungen, die aus
der Jetdüse ausgestoßen werden, können
ernsthafte Verletzungen verursachen.
Zum Starten des Motors:
(1) Wenn das Yamaha Security System ver-
riegelt ist, entriegeln Sie es. (Verfahren
zur Einstellung des Yamaha Security
Systems siehe Seite 28.)
(2) Das Wasserfahrzeug in einen Bereich
bewegen, der frei von Algen und
Schmutz ist und in dem unter dem Boden
des Wasserfahrzeugs mindestens weite-
re 60 cm (2 ft) Wassertiefe ist.
ACHTUNG: Den Motor niemals in Ge-
wässern fahren, in denen zwischen
Wasserfahrzeug und Grund nicht min-
destens 60 cm (2 ft) Abstand bestehen
bleibt, um zu vermeiden, dass Stein-
chen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad
UF2C71G0.book Page 71 Tuesday, July 14, 2009 11:12 AM

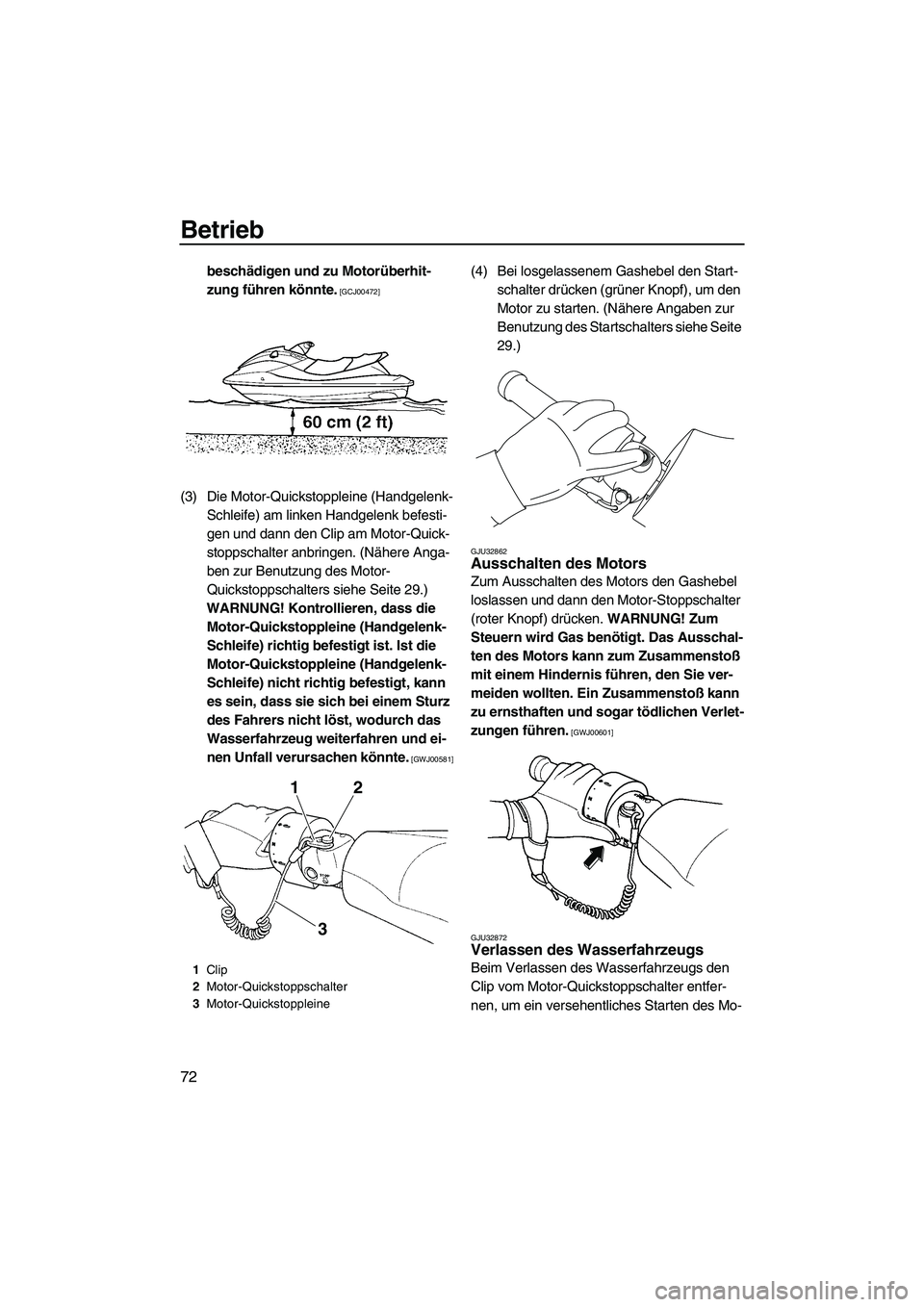

Betrieb
72
beschädigen und zu Motorüberhit-
zung führen könnte.
[GCJ00472]
(3) Die Motor-Quickstoppleine (Handgelenk-
Schleife) am linken Handgelenk befesti-
gen und dann den Clip am Motor-Quick-
stoppschalter anbringen. (Nähere Anga-
ben zur Benutzung des Motor-
Quickstoppschalters siehe Seite 29.)
WARNUNG! Kontrollieren, dass die
Motor-Quickstoppleine (Handgelenk-
Schleife) richtig befestigt ist. Ist die
Motor-Quickstoppleine (Handgelenk-
Schleife) nicht richtig befestigt, kann
es sein, dass sie sich bei einem Sturz
des Fahrers nicht löst, wodurch das
Wasserfahrzeug weiterfahren und ei-
nen Unfall verursachen könnte.
[GWJ00581]
(4) Bei losgelassenem Gashebel den Start-
schalter drücken (grüner Knopf), um den
Motor zu starten. (Nähere Angaben zur
Benutzung des Startschalters siehe Seite
29.)
GJU32862Ausschalten des Motors
Zum Ausschalten des Motors den Gashebel
loslassen und dann den Motor-Stoppschalter
(roter Knopf) drücken. WARNUNG! Zum
Steuern wird Gas benötigt. Das Ausschal-
ten des Motors kann zum Zusammenstoß
mit einem Hindernis führen, den Sie ver-
meiden wollten. Ein Zusammenstoß kann
zu ernsthaften und sogar tödlichen Verlet-
zungen führen.
[GWJ00601]
GJU32872
Verlassen des Wasserfahrzeugs
Beim Verlassen des Wasserfahrzeugs den
Clip vom Motor-Quickstoppschalter entfer-
nen, um ein versehentliches Starten des Mo-1Clip
2Motor-Quickstoppschalter
3Motor-Quickstoppleine
12
3
UF2C71G0.book Page 72 Tuesday, July 14, 2009 11:12 AM
