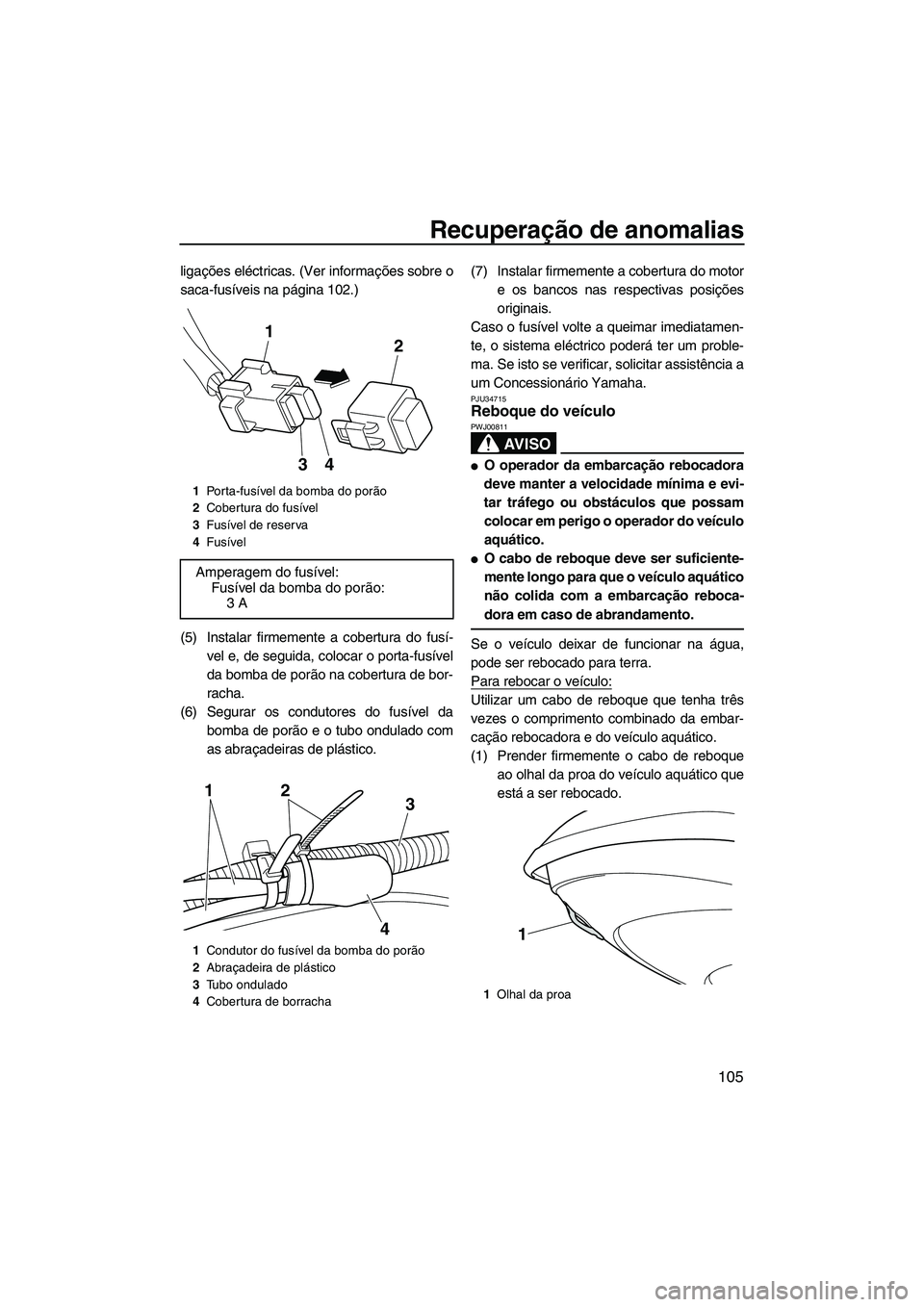

Recuperação de anomalias
105
ligações eléctricas. (Ver informações sobre o
saca-fusíveis na página 102.)
(5) Instalar firmemente a cobertura do fusí-
vel e, de seguida, colocar o porta-fusível
da bomba de porão na cobertura de bor-
racha.
(6) Segurar os condutores do fusível da
bomba de porão e o tubo ondulado com
as abraçadeiras de plástico.(7) Instalar firmemente a cobertura do motor
e os bancos nas respectivas posições
originais.
Caso o fusível volte a queimar imediatamen-
te, o sistema eléctrico poderá ter um proble-
ma. Se isto se verificar, solicitar assistência a
um Concessionário Yamaha.
PJU34715Reboque do veículo
AV I S O
PWJ00811

O operador da embarcação rebocadora
deve manter a velocidade mínima e evi-
tar tráfego ou obstáculos que possam
colocar em perigo o operador do veículo
aquático.

O cabo de reboque deve ser suficiente-
mente longo para que o veículo aquático
não colida com a embarcação reboca-
dora em caso de abrandamento.
Se o veículo deixar de funcionar na água,
pode ser rebocado para terra.
Para rebocar o veículo:
Utilizar um cabo de reboque que tenha três
vezes o comprimento combinado da embar-
cação rebocadora e do veículo aquático.
(1) Prender firmemente o cabo de reboque
ao olhal da proa do veículo aquático que
está a ser rebocado.
1Po r ta -f u sível da bomba do porão
2Cobertura do fusível
3Fusível de reserva
4Fusível
Amperagem do fusível:
Fusível da bomba do porão:
3 A
1Condutor do fusível da bomba do porão
2Abraçadeira de plástico
3Tubo ondulado
4Cobertura de borracha
21
43
213
4
1Olhal da proa
1
UF2C73P0.book Page 105 Friday, June 24, 2011 11:31 AM

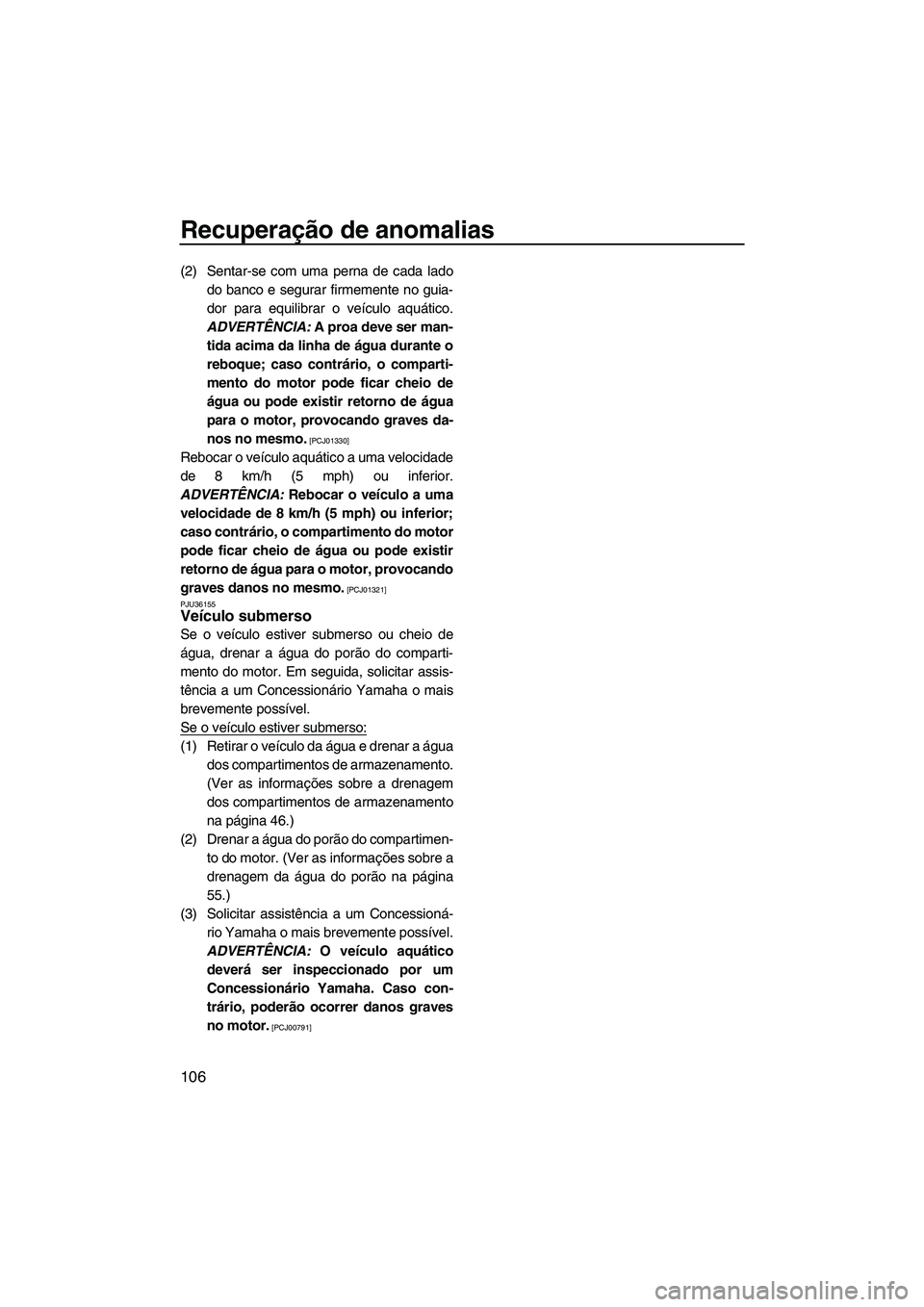

Recuperação de anomalias
106
(2) Sentar-se com uma perna de cada lado
do banco e segurar firmemente no guia-
dor para equilibrar o veículo aquático.
ADVERTÊNCIA: A proa deve ser man-
tida acima da linha de água durante o
reboque; caso contrário, o comparti-
mento do motor pode ficar cheio de
água ou pode existir retorno de água
para o motor, provocando graves da-
nos no mesmo.
[PCJ01330]
Rebocar o veículo aquático a uma velocidade
de 8 km/h (5 mph) ou inferior.
ADVERTÊNCIA: Rebocar o veículo a uma
velocidade de 8 km/h (5 mph) ou inferior;
caso contrário, o compartimento do motor
pode ficar cheio de água ou pode existir
retorno de água para o motor, provocando
graves danos no mesmo.
[PCJ01321]
PJU36155
Veículo submerso
Se o veículo estiver submerso ou cheio de
água, drenar a água do porão do comparti-
mento do motor. Em seguida, solicitar assis-
tência a um Concessionário Yamaha o mais
brevemente possível.
Se o veículo estiver submerso:
(1) Retirar o veículo da água e drenar a água
dos compartimentos de armazenamento.
(Ver as informações sobre a drenagem
dos compartimentos de armazenamento
na página 46.)
(2) Drenar a água do porão do compartimen-
to do motor. (Ver as informações sobre a
drenagem da água do porão na página
55.)
(3) Solicitar assistência a um Concessioná-
rio Yamaha o mais brevemente possível.
ADVERTÊNCIA: O veículo aquático
deverá ser inspeccionado por um
Concessionário Yamaha. Caso con-
trário, poderão ocorrer danos graves
no motor.
[PCJ00791]
UF2C73P0.book Page 106 Friday, June 24, 2011 11:31 AM

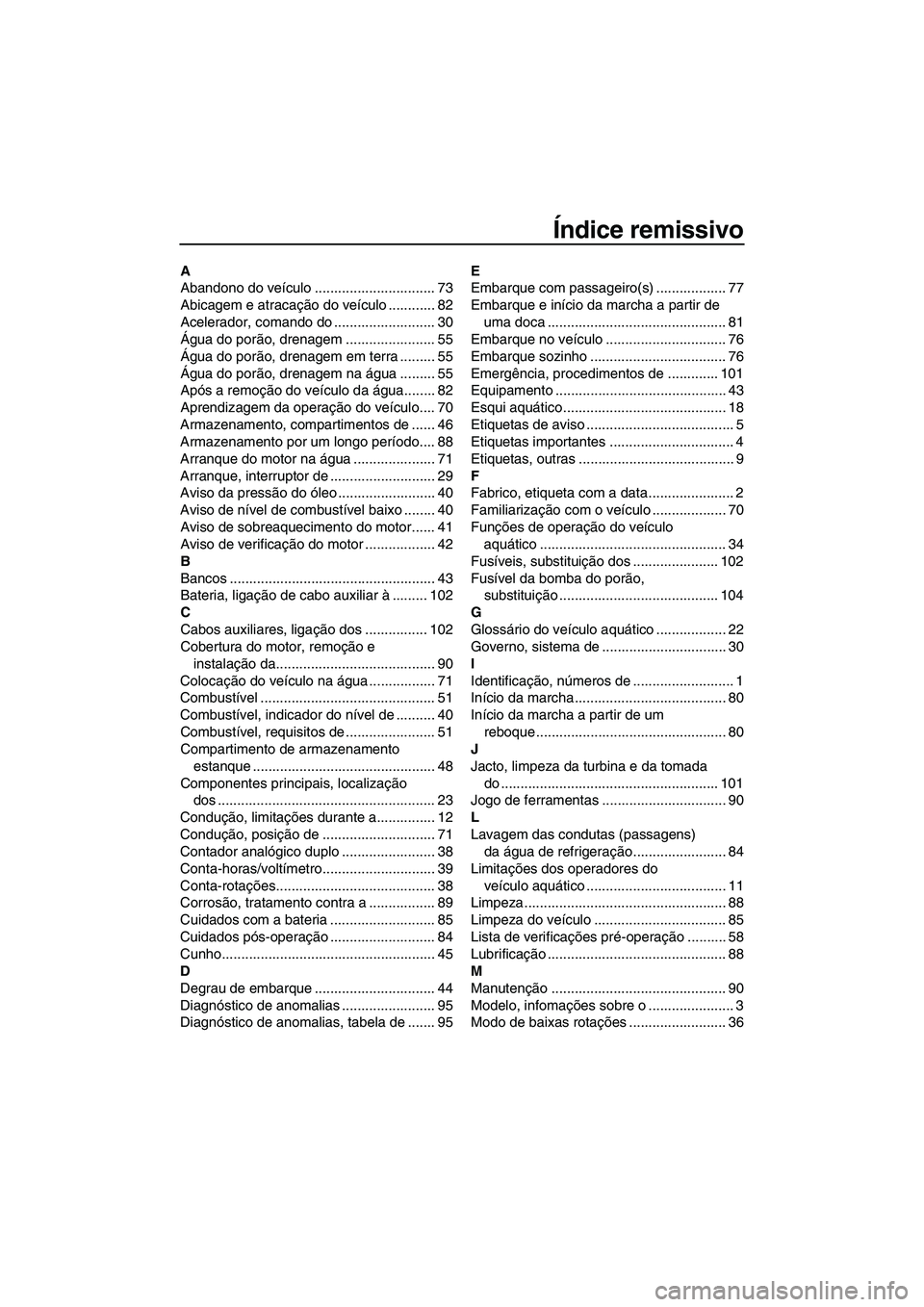

Índice remissivo
A
Abandono do veículo ............................... 73
Abicagem e atracação do veículo ............ 82
Acelerador, comando do .......................... 30
Água do porão, drenagem ....................... 55
Água do porão, drenagem em terra ......... 55
Água do porão, drenagem na água ......... 55
Após a remoção do veículo da água........ 82
Aprendizagem da operação do veículo.... 70
Armazenamento, compartimentos de ...... 46
Armazenamento por um longo período.... 88
Arranque do motor na água ..................... 71
Arranque, interruptor de ........................... 29
Aviso da pressão do óleo ......................... 40
Aviso de nível de combustível baixo ........ 40
Aviso de sobreaquecimento do motor...... 41
Aviso de verificação do motor .................. 42
B
Bancos ..................................................... 43
Bateria, ligação de cabo auxiliar à......... 102
C
Cabos auxiliares, ligação dos ................ 102
Cobertura do motor, remoção e
instalação da......................................... 90
Colocação do veículo na água ................. 71
Combustível ............................................. 51
Combustível, indicador do nível de .......... 40
Combustível, requisitos de ....................... 51
Compartimento de armazenamento
estanque ............................................... 48
Componentes principais, localização
dos ........................................................ 23
Condução, limitações durante a............... 12
Condução, posição de ............................. 71
Contador analógico duplo ........................ 38
Conta-horas/voltímetro............................. 39
Conta-rotações......................................... 38
Corrosão, tratamento contra a ................. 89
Cuidados com a bateria ........................... 85
Cuidados pós-operação ........................... 84
Cunho....................................................... 45
D
Degrau de embarque ............................... 44
Diagnóstico de anomalias ........................ 95
Diagnóstico de anomalias, tabela de ....... 95E
Embarque com passageiro(s) .................. 77
Embarque e início da marcha a partir de
uma doca .............................................. 81
Embarque no veículo ............................... 76
Embarque sozinho ................................... 76
Emergência, procedimentos de ............. 101
Equipamento ............................................ 43
Esqui aquático.......................................... 18
Etiquetas de aviso ...................................... 5
Etiquetas importantes ................................ 4
Etiquetas, outras ........................................ 9
F
Fabrico, etiqueta com a data...................... 2
Familiarização com o veículo ................... 70
Funções de operação do veículo
aquático ................................................ 34
Fusíveis, substituição dos ...................... 102
Fusível da bomba do porão,
substituição ......................................... 104
G
Glossário do veículo aquático .................. 22
Governo, sistema de ................................ 30
I
Identificação, números de .......................... 1
Início da marcha ....................................... 80
Início da marcha a partir de um
reboque ................................................. 80
J
Jacto, limpeza da turbina e da tomada
do ........................................................ 101
Jogo de ferramentas ................................ 90
L
Lavagem das condutas (passagens)
da água de refrigeração........................ 84
Limitações dos operadores do
veículo aquático .................................... 11
Limpeza .................................................... 88
Limpeza do veículo .................................. 85
Lista de verificações pré-operação .......... 58
Lubrificação .............................................. 88
M
Manutenção ............................................. 90
Modelo, infomações sobre o ...................... 3
Modo de baixas rotações ......................... 36
UF2C73P0.book Page 1 Friday, June 24, 2011 11:31 AM

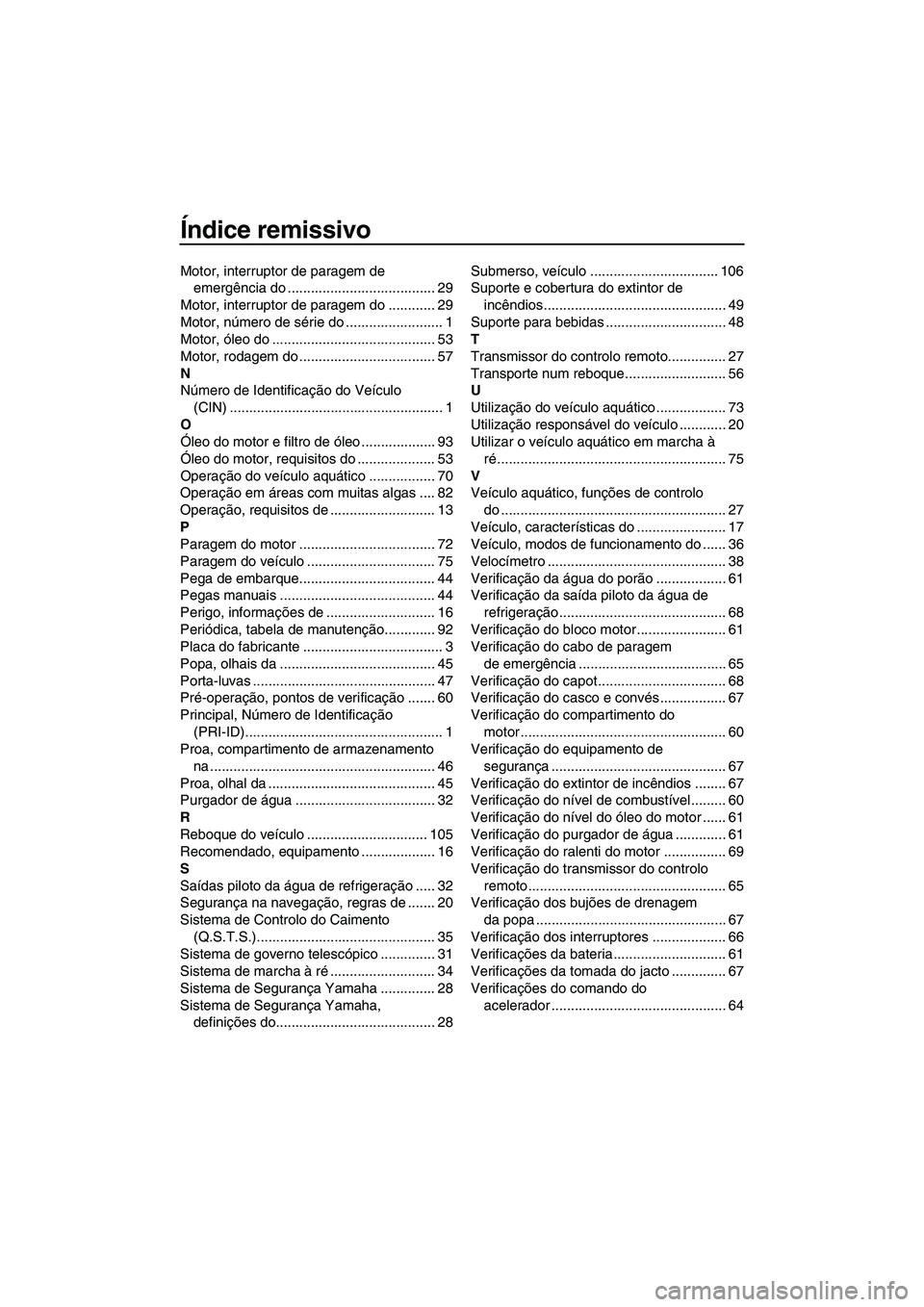

Índice remissivo
Motor, interruptor de paragem de
emergência do ...................................... 29
Motor, interruptor de paragem do ............ 29
Motor, número de série do ......................... 1
Motor, óleo do .......................................... 53
Motor, rodagem do ................................... 57
N
Número de Identificação do Veículo
(CIN) ....................................................... 1
O
Óleo do motor e filtro de óleo ................... 93
Óleo do motor, requisitos do .................... 53
Operação do veículo aquático ................. 70
Operação em áreas com muitas algas .... 82
Operação, requisitos de ........................... 13
P
Paragem do motor ................................... 72
Paragem do veículo ................................. 75
Pega de embarque................................... 44
Pegas manuais ........................................ 44
Perigo, informações de ............................ 16
Periódica, tabela de manutenção............. 92
Placa do fabricante .................................... 3
Popa, olhais da ........................................ 45
Porta-luvas ............................................... 47
Pré-operação, pontos de verificação ....... 60
Principal, Número de Identificação
(PRI-ID)................................................... 1
Proa, compartimento de armazenamento
na .......................................................... 46
Proa, olhal da ........................................... 45
Purgador de água .................................... 32
R
Reboque do veículo ............................... 105
Recomendado, equipamento ................... 16
S
Saídas piloto da água de refrigeração ..... 32
Segurança na navegação, regras de ....... 20
Sistema de Controlo do Caimento
(Q.S.T.S.).............................................. 35
Sistema de governo telescópico .............. 31
Sistema de marcha à ré........................... 34
Sistema de Segurança Yamaha .............. 28
Sistema de Segurança Yamaha,
definições do......................................... 28Submerso, veículo ................................. 106
Suporte e cobertura do extintor de
incêndios............................................... 49
Suporte para bebidas ............................... 48
T
Transmissor do controlo remoto............... 27
Transporte num reboque.......................... 56
U
Utilização do veículo aquático .................. 73
Utilização responsável do veículo ............ 20
Utilizar o veículo aquático em marcha à
ré........................................................... 75
V
Veículo aquático, funções de controlo
do .......................................................... 27
Veículo, características do ....................... 17
Veículo, modos de funcionamento do ...... 36
Velocímetro .............................................. 38
Verificação da água do porão .................. 61
Verificação da saída piloto da água de
refrigeração........................................... 68
Verificação do bloco motor ....................... 61
Verificação do cabo de paragem
de emergência ...................................... 65
Verificação do capot ................................. 68
Verificação do casco e convés ................. 67
Verificação do compartimento do
motor ..................................................... 60
Verificação do equipamento de
segurança ............................................. 67
Verificação do extintor de incêndios ........ 67
Verificação do nível de combustível......... 60
Verificação do nível do óleo do motor ...... 61
Verificação do purgador de água ............. 61
Verificação do ralenti do motor ................ 69
Verificação do transmissor do controlo
remoto ................................................... 65
Verificação dos bujões de drenagem
da popa ................................................. 67
Verificação dos interruptores ................... 66
Verificações da bateria ............................. 61
Verificações da tomada do jacto .............. 67
Verificações do comando do
acelerador ............................................. 64
UF2C73P0.book Page 2 Friday, June 24, 2011 11:31 AM

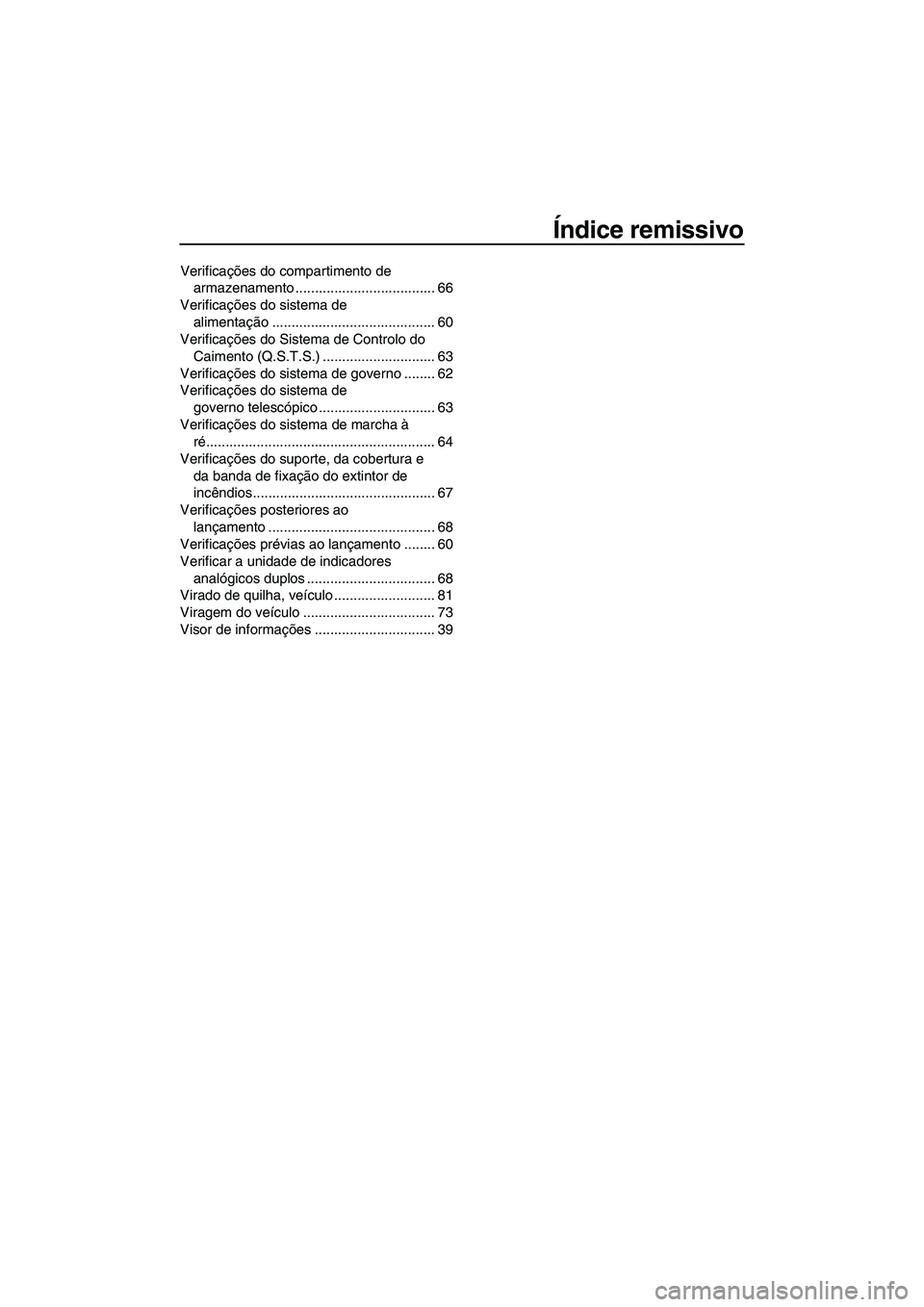

Índice remissivo
Verificações do compartimento de
armazenamento .................................... 66
Verificações do sistema de
alimentação .......................................... 60
Verificações do Sistema de Controlo do
Caimento (Q.S.T.S.) ............................. 63
Verificações do sistema de governo ........ 62
Verificações do sistema de
governo telescópico .............................. 63
Verificações do sistema de marcha à
ré........................................................... 64
Verificações do suporte, da cobertura e
da banda de fixação do extintor de
incêndios............................................... 67
Verificações posteriores ao
lançamento ........................................... 68
Verificações prévias ao lançamento ........ 60
Verificar a unidade de indicadores
analógicos duplos ................................. 68
Virado de quilha, veículo .......................... 81
Viragem do veículo .................................. 73
Visor de informações ............................... 39
UF2C73P0.book Page 3 Friday, June 24, 2011 11:31 AM

Impresso nos E.U.A.
Agosto 2011–0.1 × 1 CR
UF2C73P0.book Page 1 Friday, June 24, 2011 11:31 AM
