Utilizzo della moto d’acqua
34
HJU40011
Funzioni di navigazione della
moto d’acqua
HJU37182Sistema di retromarcia
AVVERTENZA
HWJ01230
●Non utilizzare la retromarcia per rallen-
tare o arrestare la moto d’acqua, altri-
menti potreste perderne il controllo,
venire sbalzati in acqua o contro il ma-
nubrio.
●Accertarsi che non ci siano ostacoli o
persone dietro al mezzo prima di inseri-
re la retromarcia.
●Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona
la leva del cambio poiché ci si potrebbe
schiacciare le dita.
Quando la leva del cambio viene spostata
nella posizione di retromarcia, la cucchiaia ri-
baltabile per l’inversione del flusso si abbassa
e devia il getto d’acqua scaricato dall’ugello
direzionale dell’idrogetto. Ciò consente alla
moto d’acqua di spostarsi in retromarcia.
Per inserire la retromarcia:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Tirare indietro la leva del cambio fino ad
arrestarla nella posizione di retromarcia.
La cucchiaia ribaltabile per l’inversione
del flusso si abbassa e la moto d’acquainizia a spostarsi in retromarcia alla velo-
cità di traino.
NOTA:
Questo modello è equipaggiato con una fun-
zione che limita il regime di rotazione del mo-
tore nella retromarcia.
Per inserire la marcia avanti:
(1) Rilasciare le leva dell’acceleratore por-
tando il regime del motore al minimo.
(2) Spingere in avanti la leva del cambio fino
ad arrestarla nella posizione di marcia
avanti. La cucchiaia ribaltabile per l’inver-
sione del flusso si alza e la moto d’acqua
1Leva del cambio
2Posizione di retromarcia
3Posizione di marcia avanti
1Cucchiaia ribaltabile per l’inversione del
flusso
2Posizione di marcia avanti
3Posizione di retromarcia
3 2 1
12
3
UF2C74H0.book Page 34 Tuesday, July 31, 2012 1:44 PM
Page 42 of 114
Utilizzo della moto d’acqua
35
inizia a spostarsi in marcia avanti alla ve-
locità di traino.
HJU42640Sistema di cambio rapido dell’assetto
(Q.S.T.S.)
Il selettore Q.S.T.S. è incorporato nella mano-
pola sinistra del manubrio e può essere utiliz-
zato per modificare l’angolo verticale
dell’ugello direzionale dell’idrogetto, che rego-
la l’angolo di assetto della moto d’acqua.
Ci sono 5 posizioni: una posizione neutra, 2
posizioni negative, in cui la prua si abbassa,
(a) e (b) e 2 posizioni positive, in cui la prua si
alza, (c) e (d).
Posizioni in cui la prua si abbassa (a) e (b)
La prua si abbassa, con conseguente diminu-
zione dell’angolo di assetto.
Il movimento verticale della prua viene ridotto
e la moto d’acqua entra più rapidamente in
planata quando si accelera.Posizioni in cui la prua si alza (c) e (d)
La prua si alza, con conseguente aumento
dell’angolo di assetto.
La resistenza dell’acqua diminuisce, facendo
aumentare l’accelerazione lineare.NOTA:
Le condizioni di funzionamento influiscono
sulla variazione delle caratteristiche delle pre-
stazioni della moto d’acqua in funzione
dell’angolo di assetto.
Per modificare l’angolo di assetto:
(1) Ridurre il regime di rotazione del motore
a meno di 3000 giri/min.
(2) Stringere la leva di sgancio del selettore
Q.S.T.S. e poi girare il selettore Q.S.T.S.
nella posizione desiderata.
ATTENZIONE: Non azionare il seletto-
re Q.S.T.S. mentre si utilizza la moto
d’acqua ad un regime di rotazione del
motore di 3000 giri/min. o superiore,
altrimenti il sistema di cambio rapido
1Selettore Q.S.T.S.
(c)
(d)(a)
(b)
(b)
(a) (d)
(c)
1(d)
(c)
(b)N
(a)
UF2C74H0.book Page 35 Tuesday, July 31, 2012 1:44 PM
Page 43 of 114
Utilizzo della moto d’acqua
36
dell’assetto Q.S.T.S. potrebbe dan-
neggiarsi.
[HCJ00013]
(3) Rilasciare la leva di blocco, quindi accer-
tarsi che il selettore Q.S.T.S. sia bloccato
saldamente in posizione.
HJU40000
Modalità operative della moto
d’acqua
HJU37423Modalità regime ridotto
La modalità regime ridotto è una funzione che
limita il regime massimo di rotazione del mo-
tore a circa il 70% del regime motore massi-
mo della modalità normale.
La modalità regime ridotto può essere attivata
o disattivata solo con il telecomando in dota-
zione con questa moto d’acqua. (Vedere pa-
gina 27 per informazioni sul telecomando.)
NOTA:
La modalità regime ridotto può essere attivata
solo quando il motore è spento con il sistema
antifurto Yamaha impostato in modalità di
sblocco.
Attivazione e disattivazione della modalità
regime ridotto
L’attivazione della modalità regime ridotto
verrà confermata tramite il numero di bip
emessi durante l’azionamento del telecoman-
do, e la spia “L-MODE” del quadro strumenti
analogico doppio. (Vedere pagina 38 per in-
formazioni sul quadro strumenti analogico
doppio.)
1Selettore Q.S.T.S.
2Leva di sgancio del cambio assetto Q.S.T.S.
1Telecomando
UF2C74H0.book Page 36 Tuesday, July 31, 2012 1:44 PM
Page 44 of 114
Utilizzo della moto d’acqua
37
NOTA:
Se il telecomando viene azionato mentre il
quadro strumenti analogico doppio è in stan-
dby, quest’ultimo effettuerà l’operazione ini-
ziale, dopodiché verrà selezionata
l’impostazione.
Per attivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato tre volte e la spia
“UNLOCK” ha lampeggiato tre volte per poi
accendersi, la spia “L-MODE” si accende indi-
cando che la modalità regime ridotto è attiva-
ta.
NOTA:
Se la modalità regime ridotto viene attivata
immediatamente dopo lo spegnimento del di-
splay informazioni, la spia “L-MODE” non si
accenderà. La spia “L-MODE” si accenderà
all’avviamento del motore.Per disattivare la modalità regime ridotto:
Premere il tasto “L-Mode” (sblocco) del tele-
comando per più di 4 secondi. Una volta che
il cicalino ha suonato due volte e la spia
“UNLOCK” ha lampeggiato due volte per poi
accendersi, la spia “L-MODE” si spegne indi-
cando che la modalità regime ridotto è disatti-
vata. Quando la modalità regime ridotto è
disattivata, la moto d’acqua torna alla normale
modalità operativa.Numero di
bipAzionamento mo-
dalità regime ridot-
toSpia “L-
MODE”
AttivatoSi accen-
de
DisattivatoSi spe-
gne
1Tasto (di sblocco) “L-Mode” (modalità regi-
me ridotto)
2Spia “L-MODE”
L-Mode1
2
UF2C74H0.book Page 37 Tuesday, July 31, 2012 1:44 PM
Page 45 of 114
Utilizzo della strumentazione
38
HJU37432
Strumento analogico doppio
Lo strumento analogico doppio mostra diver-
se informazioni sulla moto d’acqua.
Operazione iniziale del quadro strumenti
analogico doppio
Quando il quadro strumenti analogico doppio
è attivato, le lancette dell’indicatore di velocità
e del contagiri effettuano una rapida escursio-
ne, mentre tutti i segmenti del display e tutte
le spie si accendono. Dopo 2 secondi, la spia
di allarme “WARNING” e gli indicatori del di-
splay informazioni si spengono, e l’unità inizia
ad operare normalmente.
NOTA:
La spia “UNLOCK” si spegnerà all’avviamen-
to del motore.
Stato di standby del quadro strumenti ana-
logico doppio
Se il quadro strumenti analogico doppio non
riceve alcun segnale operativo entro 25 se-
condi dall’arresto del motore, l’unità si spe-
gnerà ed entrerà in stato di standby. Quando
il motore viene riavviato, i display tornerannonello stato precedente allo spegnimento e
l’unità inizierà ad operare normalmente.
HJU37441Indicatore di velocità
Il tachimetro mostra la velocità della moto
sull’acqua.
Le cifre esterne piccole dello strumento indi-
cano la velocità della moto d’acqua in chilo-
metri all’ora “km/h” e le cifre interne grandi
indicano la velocità in miglia all’ora “MPH”.
HJU37242Contagiri
Il contagiri mostra il regime di rotazione del
motore.
Le cifre interne dello strumento indicano il re-
gime di rotazione del motore × 1000 RPM
(giri/min.).
1Indicatore di velocità
2Display delle informazioni
3Contagiri
4Tasto “Hour Volt” (Ore Volt)
5Spia “UNLOCK”
6Spia “L-MODE”
7Spia di allarme “WARNING”
123
7 6 5 4
UF2C74H0.book Page 38 Tuesday, July 31, 2012 1:44 PM
Page 46 of 114
Utilizzo della strumentazione
39
HJU35024Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU37264Contaore/Voltmetro
Il contaore/voltmetro ha le funzioni di contao-
re e di voltmetro. Commutando lo strumento è
possibile utilizzarne sia la funzione di contao-
re sia la funzione di voltmetro.
NOTA:
Il contaore viene selezionato come imposta-
zione predefinita effettuata presso la fabbrica
Yamaha.Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA:
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batteria.
Per commutare sul contaore partendo dal
voltmetro:
Premere il tasto “Hour Volt” (Ore Volt) per al-
meno 1 secondo. Il display passa al contaore
dal voltmetro.
Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione della batteria è scesa in modo
significativo, sul voltmetro appare “LO”. Se la
tensione della batteria è salita in modo signifi-
cativo, appare “HI”. Se appare “LO” oppure
“HI”, ritornare immediatamente a riva e fare
controllare la moto d’acqua da un concessio-
nario Yamaha.
1Indicatore del livello del carburante
2Indicatore carburante
3Simbolo di surriscaldamento del motore
4Indicatore di controllo del motore
5Indicatore della pressione dell’olio
6Contaore/Voltmetro
1Contaore/Voltmetro
12345
6
1
1Tasto “Hour Volt” (Ore Volt)
2Contaore
1
2
UF2C74H0.book Page 39 Tuesday, July 31, 2012 1:44 PM
Page 47 of 114
Utilizzo della strumentazione
40
Per commutare sul voltmetro partendo dal
contaore:
Premere il tasto “Hour Volt” (Ore Volt) per al-
meno 1 secondo. Il display passa al voltmetro
dal contaore.
HJU37271Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di quattro
segmenti del display che scompaiono uno per
volta man mano che il livello del carburante
scende.
NOTA:
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.

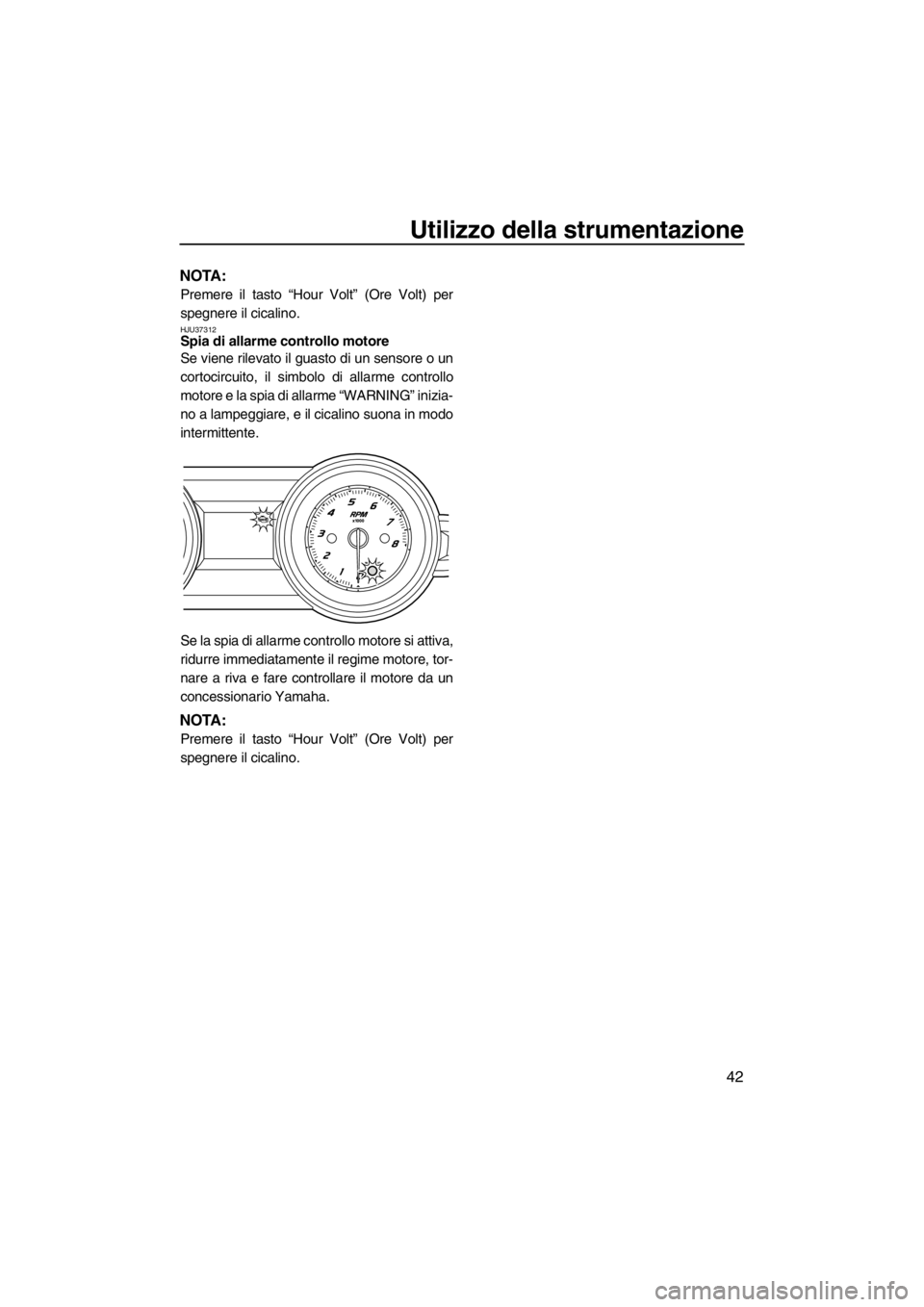

HJU37283Allarme livello carburante
Se il carburante che resta nel serbatoio scen-
de a circa 18 L (4.8 US gal, 4.0 Imp. gal), il
segmento più basso del livello carburante,
l’indicatore del livello del carburante e la spia
di allarme “WARNING” lampeggiano, ed il ci-
calino suona in modo intermittente.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 51 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburante,
i segnali di allarme vengono cancellati quan-
do il motore viene riavviato.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37293Spia di allarme pressione olio
Se la pressione dell’olio scende in modo si-
gnificativo, il simbolo di allarme della pressio-
ne dell’olio e la spia di allarme “WARNING”
lampeggiano, e il cicalino suona in modo in-
termittente. Contemporaneamente, il regime
1Tasto “Hour Volt” (Ore Volt)
2Vo l t m e t r o
1Indicatore del livello del carburante
1
2
1
UF2C74H0.book Page 40 Tuesday, July 31, 2012 1:44 PM
Page 48 of 114
Utilizzo della strumentazione
41
massimo di rotazione del motore viene limita-
to.
Se la spia di allarme pressione olio si attiva, ri-
durre immediatamente il regime motore, tor-
nare a riva e controllare il livello dell’olio
motore. (Vedere pagina 53 per informazioni
sul controllo del livello dell’olio motore.) Se il li-
vello dell’olio è insufficiente, far controllare la
moto d’acqua da un concessionario Yamaha.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.

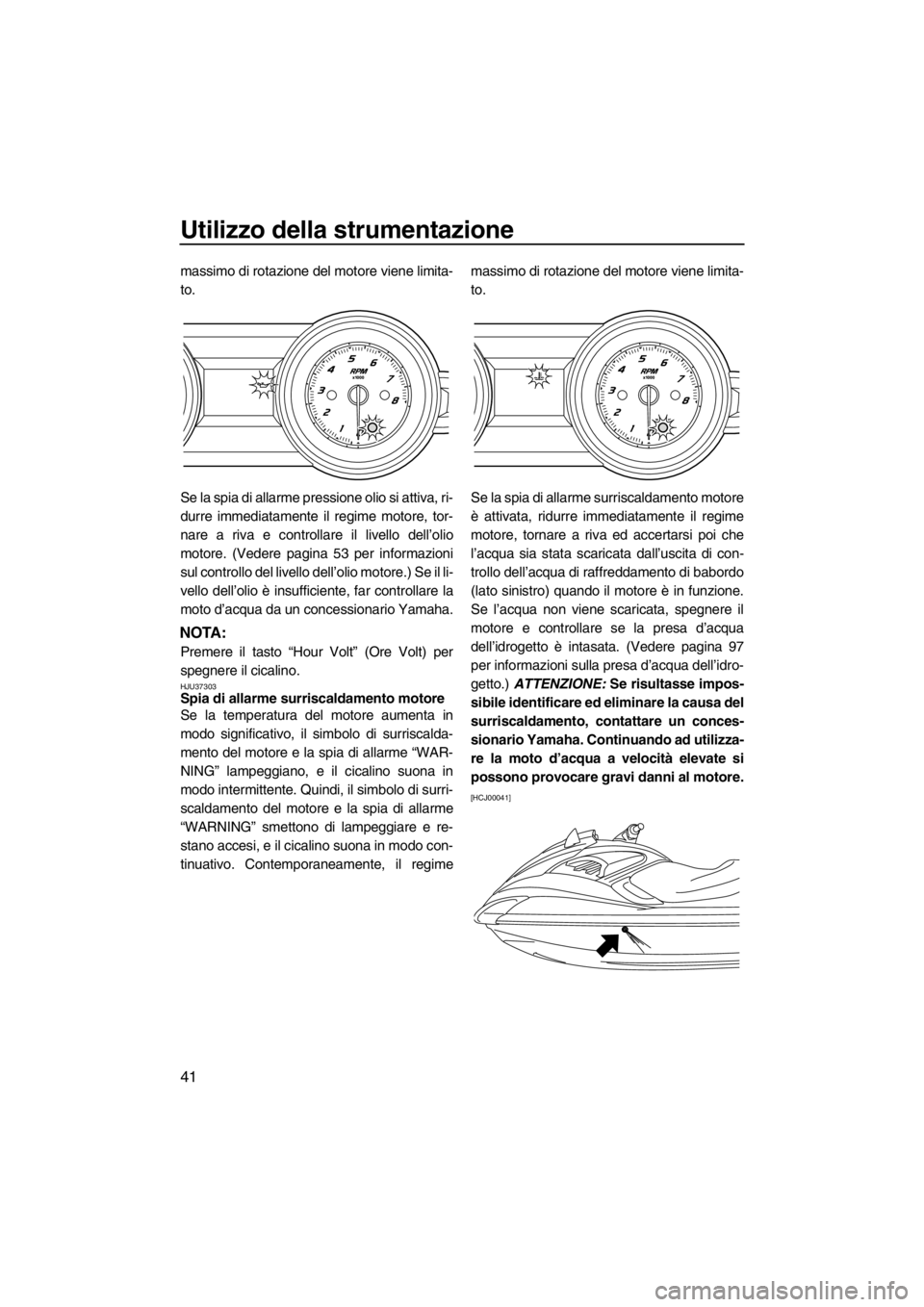

HJU37303Spia di allarme surriscaldamento motore
Se la temperatura del motore aumenta in
modo significativo, il simbolo di surriscalda-
mento del motore e la spia di allarme “WAR-
NING” lampeggiano, e il cicalino suona in
modo intermittente. Quindi, il simbolo di surri-
scaldamento del motore e la spia di allarme
“WARNING” smettono di lampeggiare e re-
stano accesi, e il cicalino suona in modo con-
tinuativo. Contemporaneamente, il regimemassimo di rotazione del motore viene limita-
to.
Se la spia di allarme surriscaldamento motore
è attivata, ridurre immediatamente il regime
motore, tornare a riva ed accertarsi poi che
l’acqua sia stata scaricata dall’uscita di con-
trollo dell’acqua di raffreddamento di babordo
(lato sinistro) quando il motore è in funzione.
Se l’acqua non viene scaricata, spegnere il
motore e controllare se la presa d’acqua
dell’idrogetto è intasata. (Vedere pagina 97
per informazioni sulla presa d’acqua dell’idro-
getto.) ATTENZIONE: Se risultasse impos-
sibile identificare ed eliminare la causa del
surriscaldamento, contattare un conces-
sionario Yamaha. Continuando ad utilizza-
re la moto d’acqua a velocità elevate si
possono provocare gravi danni al motore.
[HCJ00041]
UF2C74H0.book Page 41 Tuesday, July 31, 2012 1:44 PM
Page 49 of 114
Utilizzo della strumentazione
42
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
HJU37312Spia di allarme controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, il simbolo di allarme controllo
motore e la spia di allarme “WARNING” inizia-
no a lampeggiare, e il cicalino suona in modo
intermittente.
Se la spia di allarme controllo motore si attiva,
ridurre immediatamente il regime motore, tor-
nare a riva e fare controllare il motore da un
concessionario Yamaha.
NOTA:
Premere il tasto “Hour Volt” (Ore Volt) per
spegnere il cicalino.
UF2C74H0.book Page 42 Tuesday, July 31, 2012 1:44 PM
Page 50 of 114
Utilizzo delle dotazioni
43
HJU40333

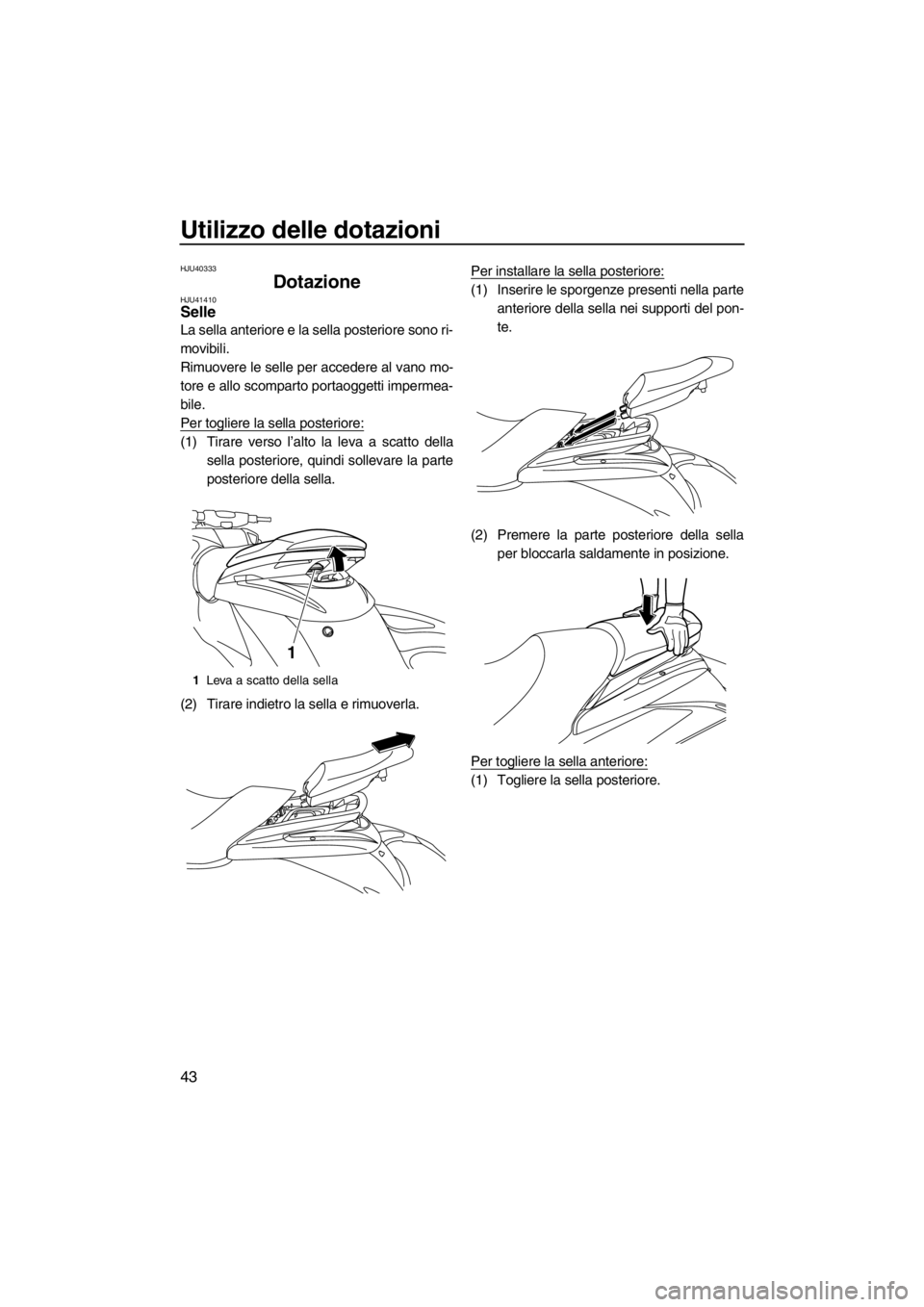

Dotazione HJU41410Selle
La sella anteriore e la sella posteriore sono ri-
movibili.
Rimuovere le selle per accedere al vano mo-
tore e allo scomparto portaoggetti impermea-
bile.
Per togliere la sella posteriore:
(1) Tirare verso l’alto la leva a scatto della
sella posteriore, quindi sollevare la parte
posteriore della sella.
(2) Tirare indietro la sella e rimuoverla.Per installare la sella posteriore:
(1) Inserire le sporgenze presenti nella parte
anteriore della sella nei supporti del pon-
te.
(2) Premere la parte posteriore della sella
per bloccarla saldamente in posizione.
Per togliere la sella anteriore:
(1) Togliere la sella posteriore.
1Leva a scatto della sella
1
UF2C74H0.book Page 43 Tuesday, July 31, 2012 1:44 PM
