Fonctionnement de l’équipement
43
FJU40333
Équipement FJU41410Sièges
Les sièges avant et arrière sont amovibles.
Déposez les sièges pour accéder au compar-
timent moteur et au compartiment de range-
ment étanche.
Pour déposer le siège arrière :
(1) Tirez le verrou du siège arrière vers le
haut, puis soulevez l’arrière du siège.
(2) Tirez le siège vers l’arrière et déposez-le.Pour poser le siège arrière :
(1) Insérez les saillies situées à l’avant du
siège dans les supports du pont.
(2) Appuyez sur l’arrière du siège pour le
fixer correctement.
Pour déposer le siège avant :
(1) Déposez le siège arrière.
(2) Tirez le verrou du siège avant vers le
haut, puis soulevez l’arrière du siège.
1Verrou de siège
1
1Verrou de siège
1
UF2C74F0.book Page 43 Tuesday, August 7, 2012 1:15 PM

Fonctionnement de l’équipement
44
(3) Tirez le siège vers l’arrière et déposez-le.
Pour poser le siège avant :
(1) Insérez les saillies situées à l’avant du
siège dans les supports du pont.
(2) Appuyez sur l’arrière du siège pour le
fixer correctement.
(3) Replacez correctement le siège arrière
dans sa position initiale.
FJU37371Poignées
Les poignées sont utilisées lorsque l’observa-
teur est tourné vers l’arrière.
AVERTISSEMENT! N’utilisez pas la poi-
gnée pour soulever le scooter nautique.
Elle n’a pas été conçue pour supporter le
poids du scooter nautique. Si la poignée
casse, le scooter nautique risquerait de
tomber et de provoquer de graves blessu-
res.
[FWJ00021]
FJU37381
Poignée de rembarquement
La poignée de rembarquement est utilisée
pour embarquer sur le scooter dans l’eau.
FJU34864Marche de rembarquement
La marche de rembarquement permet de fa-
ciliter le rembarquement.
Lorsque vous embarquez, abaissez la mar-
che de rembarquement jusqu’à ce qu’elle se
1Poignée
1Poignée de rembarquement
1
1
UF2C74F0.book Page 44 Tuesday, August 7, 2012 1:15 PM

Fonctionnement de l’équipement
45
bloque. La marche reprend automatiquement
sa position initiale lorsque vous la relâchez.
AVERTISSEMENT! N’utilisez pas la mar-
che de rembarquement pour soulever le
scooter nautique. Elle n’a pas été conçue
pour supporter le poids du scooter nauti-
que. Si elle casse, le scooter nautique ris-
que de tomber et de provoquer de graves
blessures.
[FWJ01211]
ATTENTION
FCJ00742
N’utilisez la marche de rembarquement
que pour embarquer à bord du scooter
nautique lorsque celui-ci se trouve dans
l’eau. Ne l’utilisez pas à une autre fin. Il
pourrait être endommagé.
FJU34872Œil de proue
Il permet d’attacher une corde au scooter
nautique lors du transport, de l’amarrage oudu remorquage en cas d’urgence. (Cf. page
101 pour plus d’informations sur le remor-
quage du scooter.)
FJU34881Yeux de poupe
Ils permettent d’attacher une corde au scooter
nautique lors du transport ou de l’amarrage.
FJU40420Taquet
Le taquet permet d’attacher la corde de ski au
scooter nautique lorsque vous tirez un skieur
nautique. AVERTISSEMENT! N’utilisez pas
le taquet pour soulever le scooter nauti-
que. Il n’a pas été conçu pour supporter le
poids du scooter nautique. Si le taquet
casse, le scooter nautique risque de tom-
1Marche de rembarquement
1
1Œil de proue
1Œil de poupe
1
1
UF2C74F0.book Page 45 Tuesday, August 7, 2012 1:15 PM

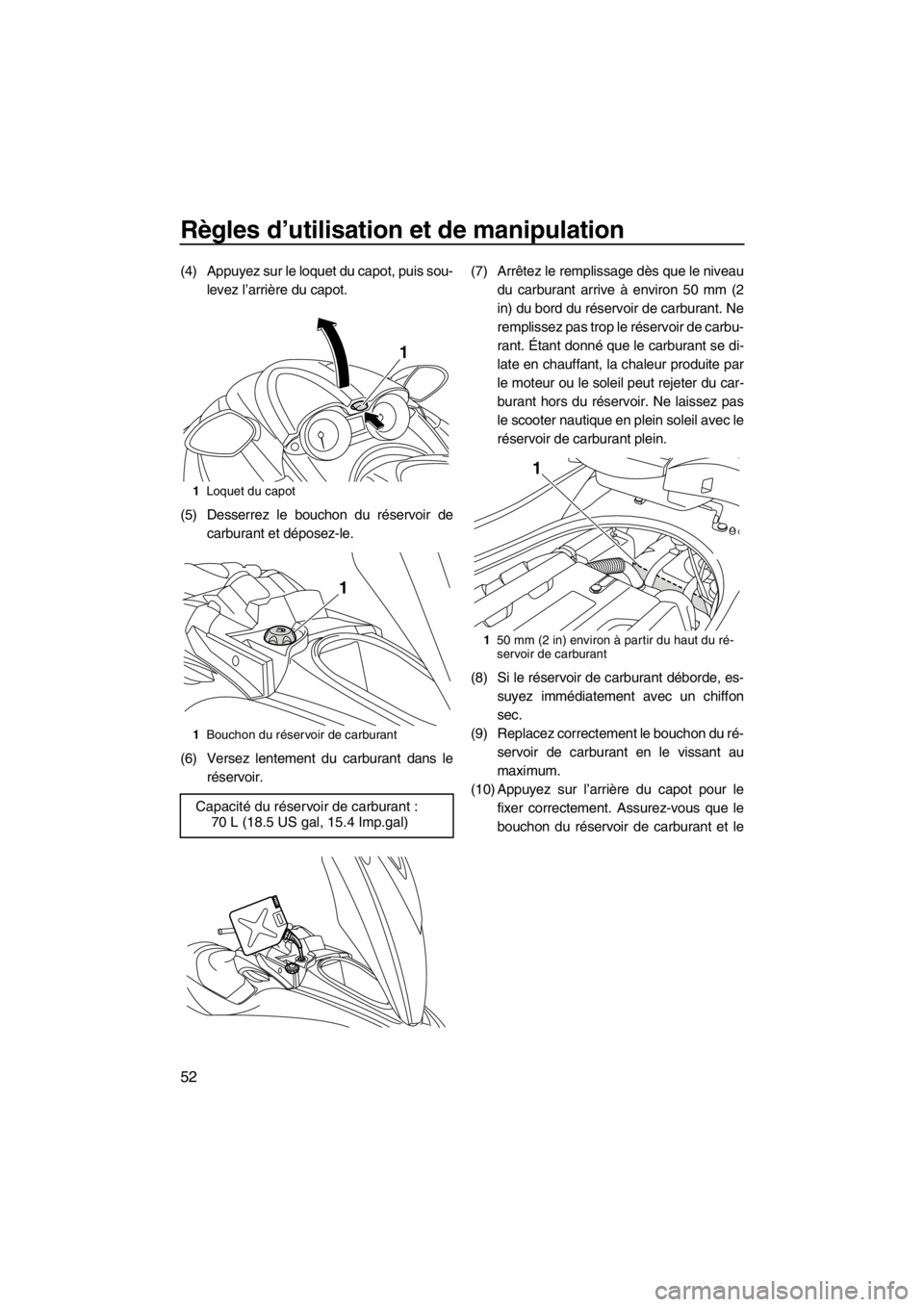

Fonctionnement de l’équipement
46
ber et de provoquer de graves blessures.
[FWJ01510]
FJU35146
Compartiments de rangement
Ce scooter nautique est équipé des comparti-
ments de rangement suivants.
Le compartiment étanche ne protège de l’eau
que lorsqu’il est correctement fermé. Si vous
transportez des objets qui ne peuvent pas
être mouillés, placez-les dans un sac étan-
che.
Assurez-vous que les compartiments de ran-
gement sont correctement fermés avant d’uti-
liser le scooter nautique.
FJU37331Compartiment de rangement de la proue
Le compartiment de rangement de la proue
est situé sous le capot.Pour ouvrir le compartiment de rangement de
la proue :
Appuyez sur le loquet du capot, puis soulevez
l’arrière du capot.
1Taquet
1
1Loquet du capot
1Compartiment de rangement de la proue
Compartiment de rangement de la
proue :
Capacité :
68.4 L (18.1 US gal, 15.0 Imp.gal)
Charge admissible :
5.0 kg (11 lb)
1
1
UF2C74F0.book Page 46 Tuesday, August 7, 2012 1:15 PM

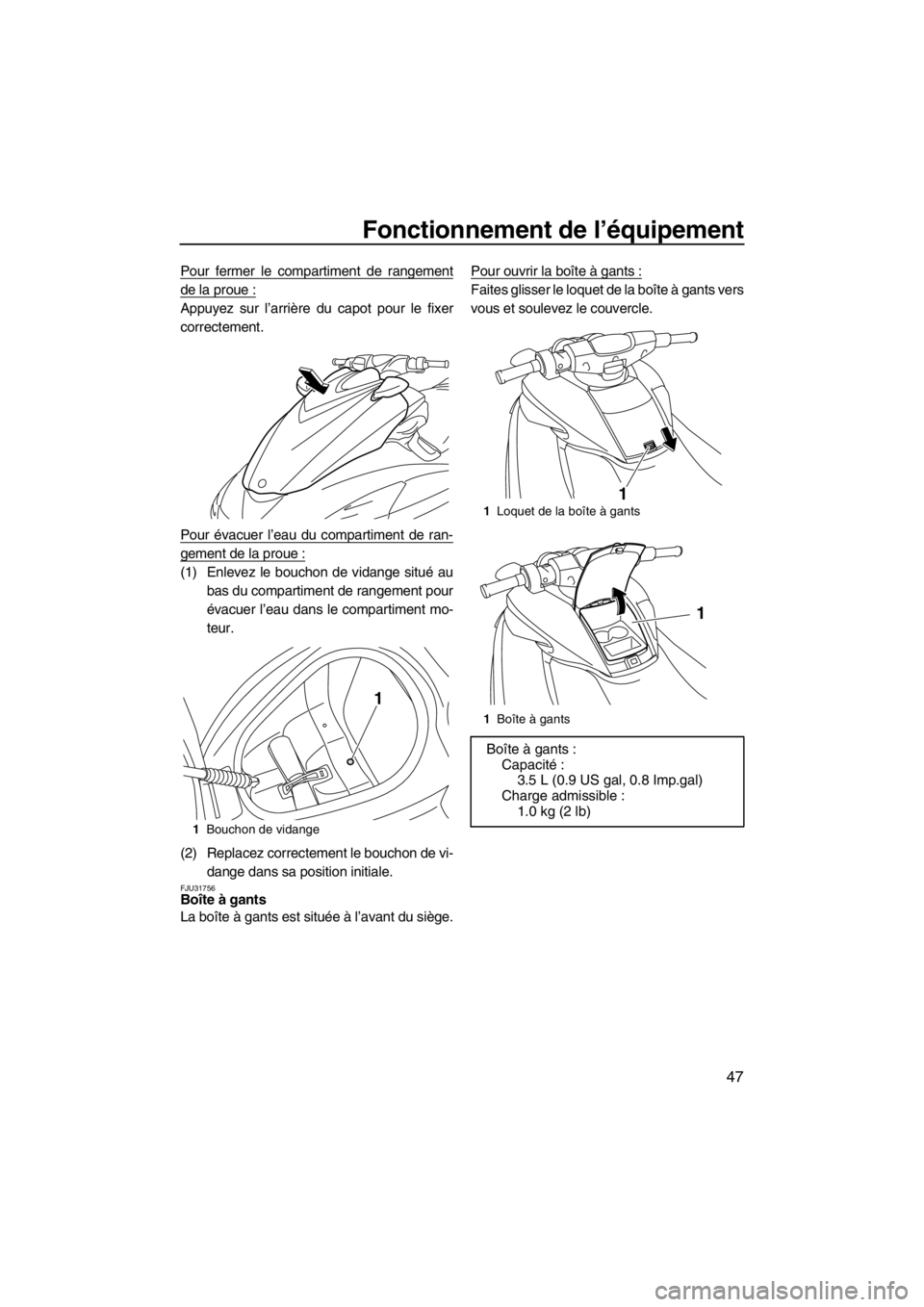

Fonctionnement de l’équipement
47
Pour fermer le compartiment de rangement
de la proue :
Appuyez sur l’arrière du capot pour le fixer
correctement.
Pour évacuer l’eau du compartiment de ran-
gement de la proue :
(1) Enlevez le bouchon de vidange situé au
bas du compartiment de rangement pour
évacuer l’eau dans le compartiment mo-
teur.
(2) Replacez correctement le bouchon de vi-
dange dans sa position initiale.
FJU31756Boîte à gants
La boîte à gants est située à l’avant du siège.Pour ouvrir la boîte à gants :
Faites glisser le loquet de la boîte à gants vers
vous et soulevez le couvercle.
1Bouchon de vidange
1
1Loquet de la boîte à gants
1Boîte à gants
Boîte à gants :
Capacité :
3.5 L (0.9 US gal, 0.8 Imp.gal)
Charge admissible :
1.0 kg (2 lb)
1
1
UF2C74F0.book Page 47 Tuesday, August 7, 2012 1:15 PM

Fonctionnement de l’équipement
48

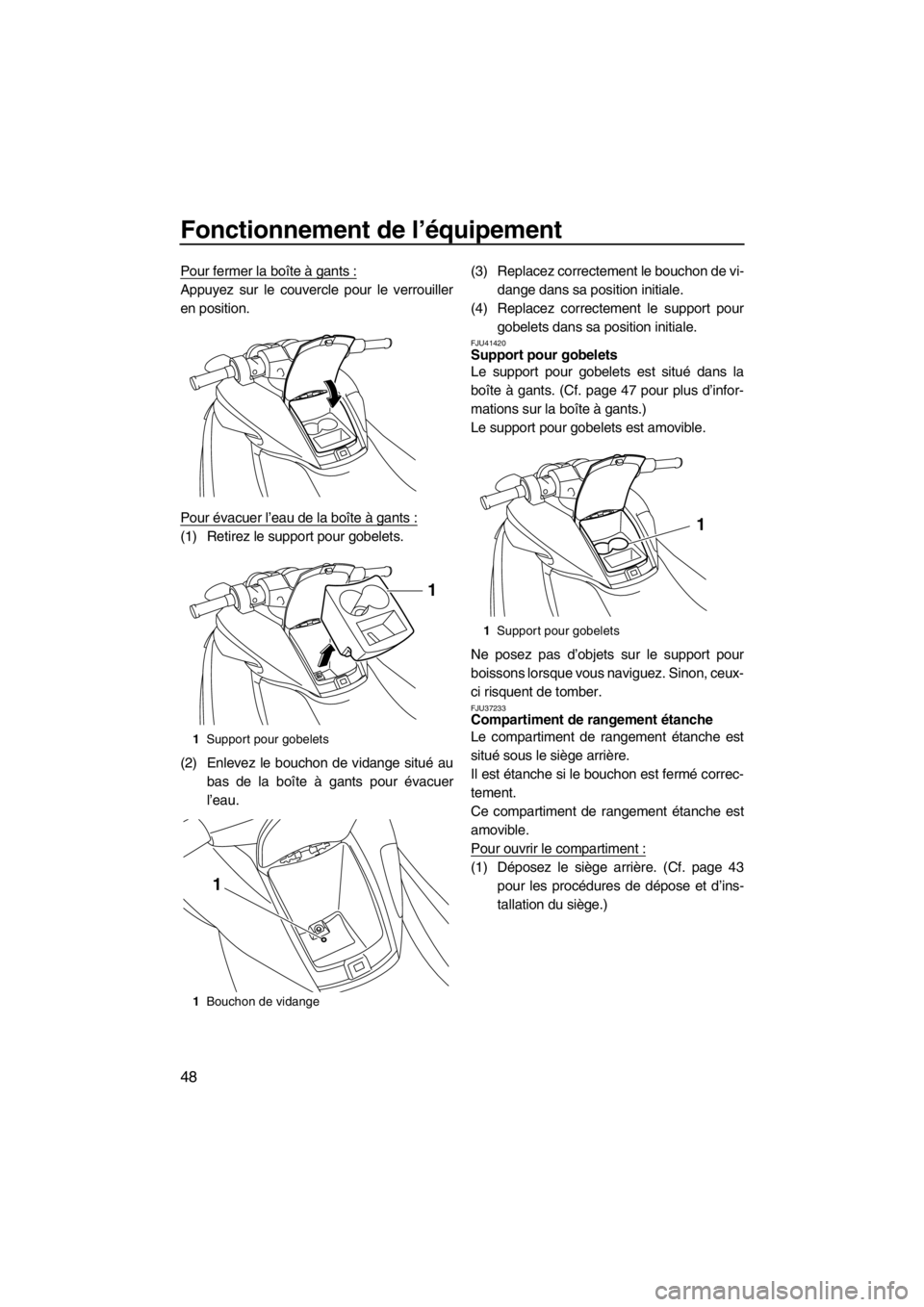

Pour fermer la boîte à gants :
Appuyez sur le couvercle pour le verrouiller
en position.
Pour évacuer l’eau de la boîte à gants :
(1) Retirez le support pour gobelets.
(2) Enlevez le bouchon de vidange situé au
bas de la boîte à gants pour évacuer
l’eau.(3) Replacez correctement le bouchon de vi-
dange dans sa position initiale.
(4) Replacez correctement le support pour
gobelets dans sa position initiale.
FJU41420Support pour gobelets
Le support pour gobelets est situé dans la
boîte à gants. (Cf. page 47 pour plus d’infor-
mations sur la boîte à gants.)
Le support pour gobelets est amovible.
Ne posez pas d’objets sur le support pour
boissons lorsque vous naviguez. Sinon, ceux-
ci risquent de tomber.
FJU37233Compartiment de rangement étanche
Le compartiment de rangement étanche est
situé sous le siège arrière.
Il est étanche si le bouchon est fermé correc-
tement.
Ce compartiment de rangement étanche est
amovible.
Pour ouvrir le compartiment :
(1) Déposez le siège arrière. (Cf. page 43
pour les procédures de dépose et d’ins-
tallation du siège.)
1Support pour gobelets
1Bouchon de vidange
1
1
1Support pour gobelets
1
UF2C74F0.book Page 48 Tuesday, August 7, 2012 1:15 PM

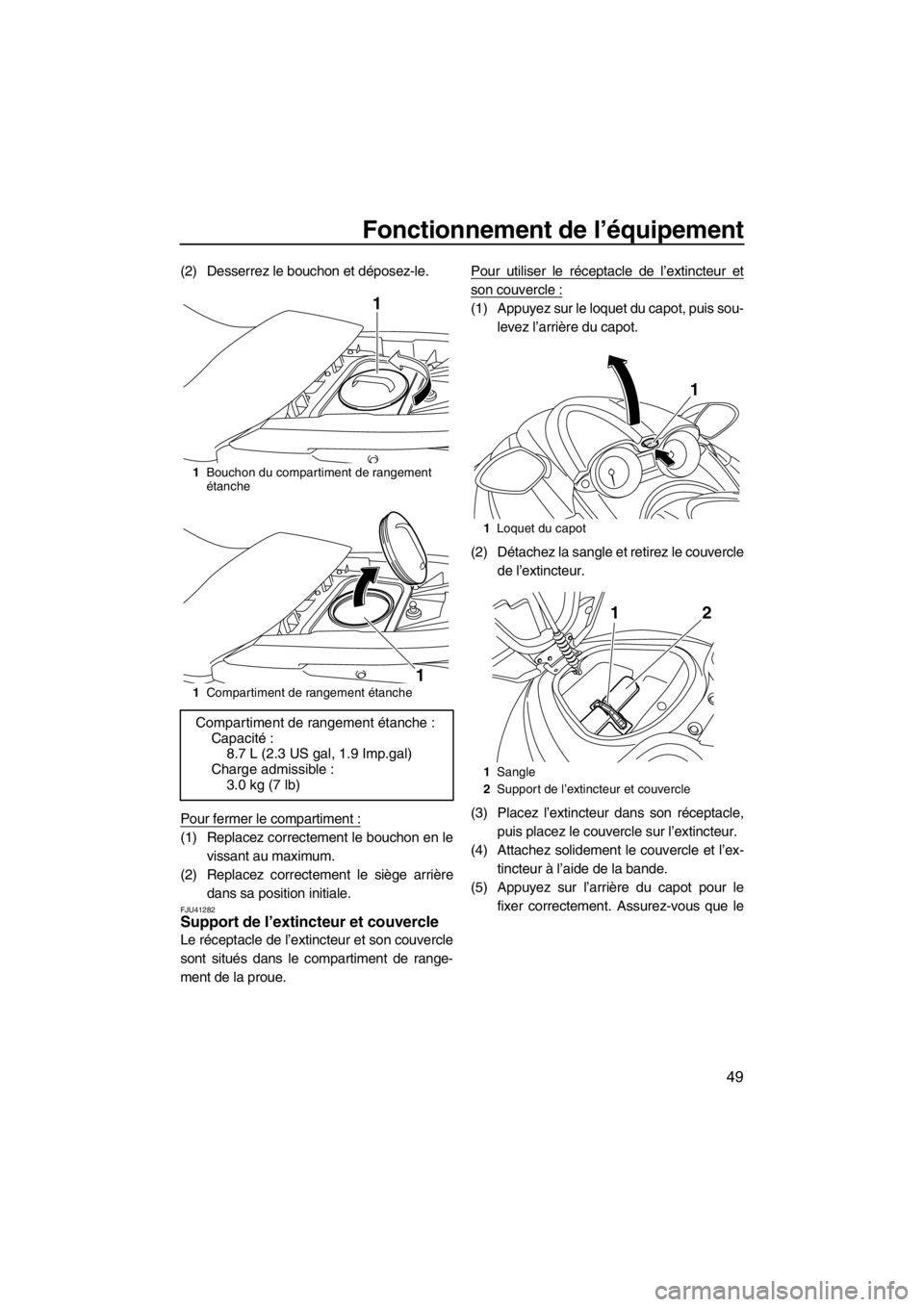

Fonctionnement de l’équipement
49
(2) Desserrez le bouchon et déposez-le.
Pour fermer le compartiment :
(1) Replacez correctement le bouchon en le
vissant au maximum.
(2) Replacez correctement le siège arrière
dans sa position initiale.
FJU41282Support de l’extincteur et couvercle
Le réceptacle de l’extincteur et son couvercle
sont situés dans le compartiment de range-
ment de la proue.Pour utiliser le réceptacle de l’extincteur et
son couvercle :
(1) Appuyez sur le loquet du capot, puis sou-
levez l’arrière du capot.
(2) Détachez la sangle et retirez le couvercle
de l’extincteur.
(3) Placez l’extincteur dans son réceptacle,
puis placez le couvercle sur l’extincteur.
(4) Attachez solidement le couvercle et l’ex-
tincteur à l’aide de la bande.
(5) Appuyez sur l’arrière du capot pour le
fixer correctement. Assurez-vous que le
1Bouchon du compartiment de rangement
étanche
1Compartiment de rangement étanche
Compartiment de rangement étanche :
Capacité :
8.7 L (2.3 US gal, 1.9 Imp.gal)
Charge admissible :
3.0 kg (7 lb)
1
1
1Loquet du capot
1Sangle
2Support de l’extincteur et couvercle
1
12
UF2C74F0.book Page 49 Tuesday, August 7, 2012 1:15 PM

Fonctionnement de l’équipement
50
capot est correctement fermé avant d’uti-
liser le scooter nautique.
UF2C74F0.book Page 50 Tuesday, August 7, 2012 1:15 PM

Règles d’utilisation et de manipulation
51
FJU31822
Carburants requis FJU41291Carburant
AVERTISSEMENT
FWJ00282
●L’essence et ses vapeurs sont extrême-
ment inflammables. Pour éviter tout ris-
que d’incendie et d’explosion, et pour li-
miter le risque de blessures lorsque
vous faites le plein de carburant, respec-
tez ces instructions.
●L’essence est toxique et peut provoquer
des blessures, voire la mort. Manipulez-
la avec soin. Ne siphonnez jamais l’es-
sence par la bouche. Si vous avalez de
l’essence, inhalez une importante quan-
tité de vapeur d’essence ou recevez de
l’essence dans les yeux, consultez im-
médiatement un médecin. Si de l’es-
sence entre en contact avec votre peau,
lavez-vous à l’eau et au savon. Si vous
renversez de l’essence sur vos vête-
ments, changez-en.
ATTENTION
FCJ00321
●N’utilisez pas d’essence au plomb. Ce
type d’essence risque d’endommager
sérieusement le moteur.
●Évitez toute pénétration d’eau ou de
contaminants dans le réservoir de car-
burant. Un carburant contaminé peut
être la cause de performances médio-
cres ou de dommages au moteur. N’uti-
lisez que de l’essence fraîche qui a été
conservée dans des conteneurs pro-
pres.
Essence-alcool
Il existe deux types d’essence-alcool : celle
qui contient de l’éthanol et celle qui contient
du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si la teneur en éthanol n’excède
pas 10% et si le carburant est conforme aux
indices d’octane minimum. L’E-85 est un mé-
lange de carburant contenant 85% d’éthanol.
Il ne doit par conséquent pas être utilisé dans
ce scooter nautique. Tous les mélanges à
base d’éthanol contenant plus de 10% d’étha-
nol peuvent endommager le système d’ali-
mentation ou réduire les performances du
moteur.
Yamaha ne recommande pas l’essence-al-
cool contenant du méthanol qui peut endom-
mager le système d’alimentation ou réduire
les performances du moteur.
Pour remplir le réservoir de carburant :
(1) Avant de faire le plein de carburant, arrê-
tez le moteur. Ne restez pas debout ou
assis sur le scooter nautique. Ne fumez
pas lorsque vous faites le plein de carbu-
rant ou lorsque vous êtes à proximité
d’une source d’étincelle, d’une flamme ou
de toute autre source d’inflammation.
(2) Placez le scooter nautique à l’horizon-
tale, dans un endroit bien aéré.
(3) Déposez les sièges et vérifiez le niveau
de carburant. (Cf. page 43 pour les pro-
cédures de dépose et d’installation du
siège.) Carburant recommandé :
Essence normale sans plomb avec un
indice d’octane minimum de
86
(Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
UF2C74F0.book Page 51 Tuesday, August 7, 2012 1:15 PM

Règles d’utilisation et de manipulation
52
(4) Appuyez sur le loquet du capot, puis sou-
levez l’arrière du capot.
(5) Desserrez le bouchon du réservoir de
carburant et déposez-le.
(6) Versez lentement du carburant dans le
réservoir.(7) Arrêtez le remplissage dès que le niveau
du carburant arrive à environ 50 mm (2
in) du bord du réservoir de carburant. Ne
remplissez pas trop le réservoir de carbu-
rant. Étant donné que le carburant se di-
late en chauffant, la chaleur produite par
le moteur ou le soleil peut rejeter du car-
burant hors du réservoir. Ne laissez pas
le scooter nautique en plein soleil avec le
réservoir de carburant plein.
(8) Si le réservoir de carburant déborde, es-
suyez immédiatement avec un chiffon
sec.
(9) Replacez correctement le bouchon du ré-
servoir de carburant en le vissant au
maximum.
(10) Appuyez sur l’arrière du capot pour le
fixer correctement. Assurez-vous que le
bouchon du réservoir de carburant et le
1Loquet du capot
1Bouchon du réservoir de carburant
Capacité du réservoir de carburant :
70 L (18.5 US gal, 15.4 Imp.gal)
1
1
150 mm (2 in) environ à partir du haut du ré-
servoir de carburant
1
UF2C74F0.book Page 52 Tuesday, August 7, 2012 1:15 PM
