YAMAHA FZS SVHO 2014 Betriebsanleitungen (in German)

Vor der Fahrt mit diesem Was-
serfahrzeug die Betriebsanlei-
tung aufmerksam lesen.
BETRIEBSANLEITUNG
2014 WaveRunner
FZS SVHO
F3K-F8199-70-G0
UF3K70G0.book Page 1 Tuesday, November 5, 2013 2:44 PM

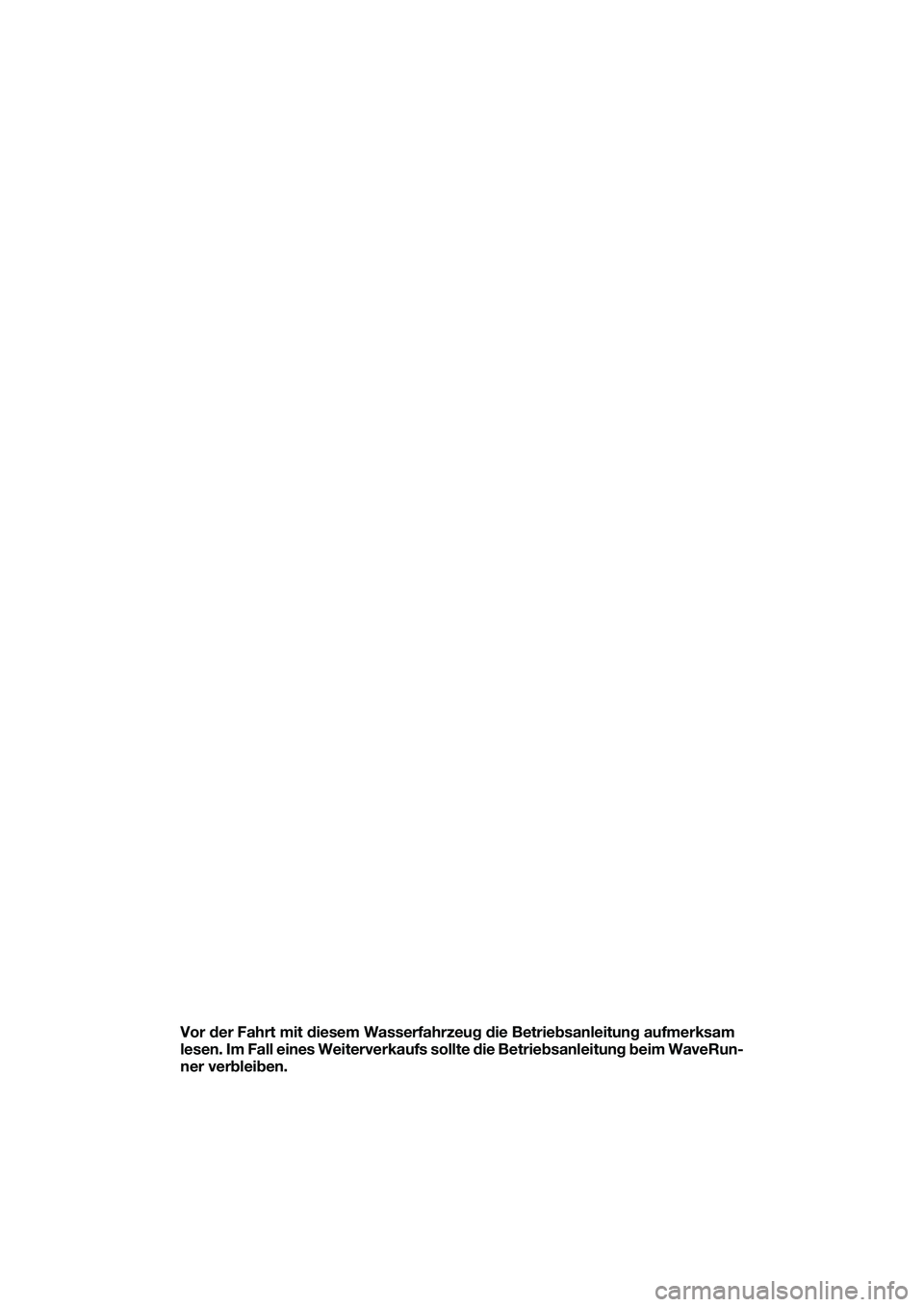

Vor der Fahrt mit diesem Wasserfahrzeug die Betriebsanleitung aufmerksam
lesen. Im Fall eines Weiterverkaufs sollte die Betriebsanleitung beim WaveRun-
ner verbleiben.
UF3K70G0.book Page 1 Tuesday, November 5, 2013 2:44 PM

Kennzeichnung wichtiger Hinweise
GJU42740

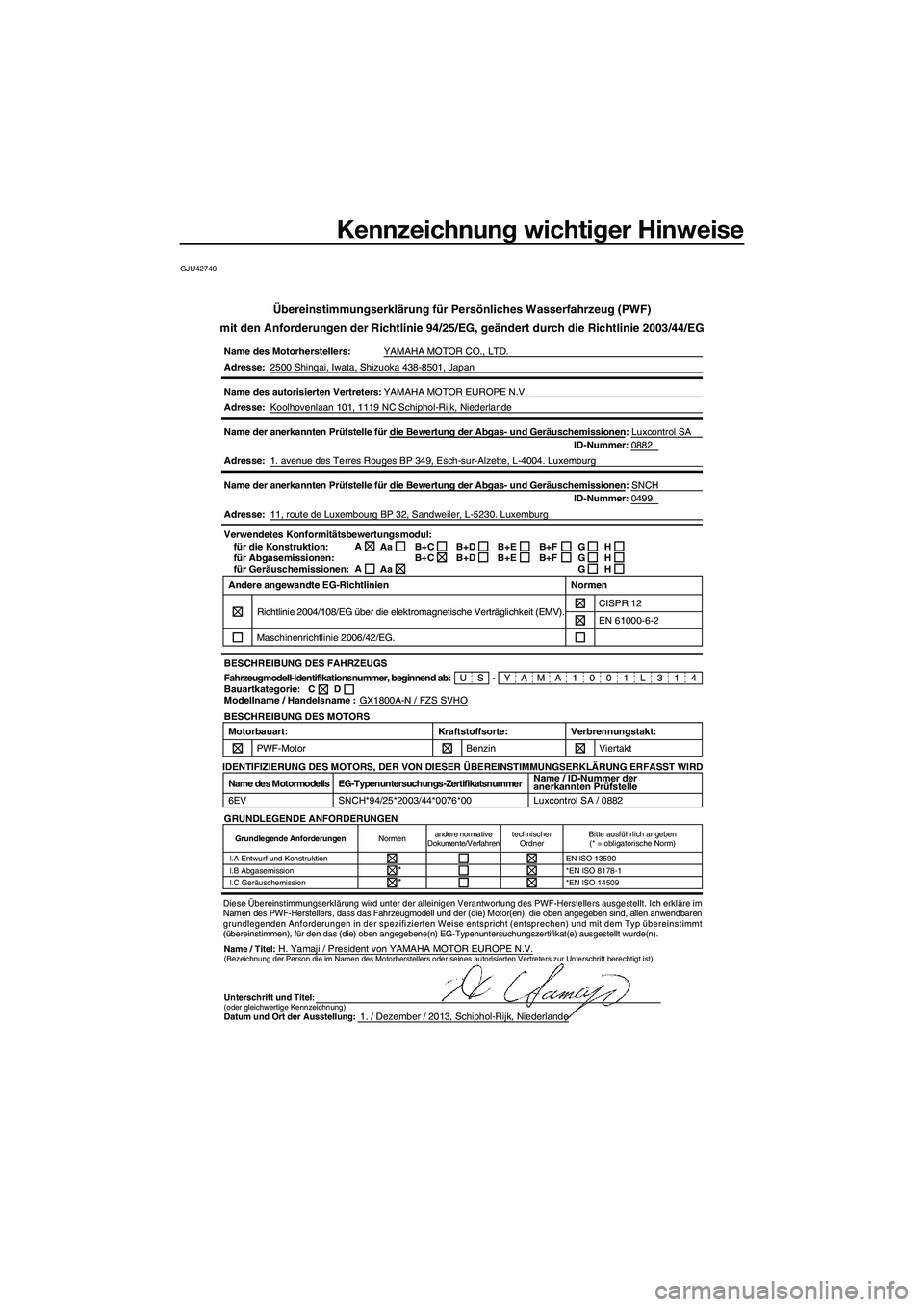

Übereinstimmungserklärung für Persönliches Wasserfahrzeug (\
PWF)
mit den Anforderungen der Richtlinie 94/25/EG, geändert durch die Ric\
htlinie 2003/44/EG
Name des Motorherstellers: YAMAHA MOTOR CO., LTD.
Name / Titel:H. Yamaji / President von YAMAHA MOTOR EUROPE N.V.
Adresse:
2500 Shingai, Iwata, Shizuoka 438-8501, Japan
Name des autorisierten Vertreters: YAMAHA MOTOR EUROPE N.V.
Adresse: Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Niederlande
Name der anerkannten Prüfstelle für die Bewertung der Abgas- und G\
eräuschemissionen: Luxcontrol SA
Adresse: 1. avenue des Terres Rouges BP 349, Esch-sur-Alzette, L-4004. Luxemburg
Name der anerkannten Prüfstelle für die Bewertung der Abgas- und G\
eräuschemissionen: SNCH
GX1800A-N / FZS SVHO 0882
0499
Adresse: 11, route de Luxembourg BP 32, Sandweiler, L-5230. Luxemburg
US-YAMA1001L314
Verwendetes Konformitätsbewertungsmodul:
für die Konstruktion:
für Abgasemissionen:
für Geräuschemissionen:
BESCHREIBUNG DES FAHRZEUGS
BESCHREIBUNG DES MOTORS A
A
Fahrzeugmodell-Identifikationsnummer, beginnend ab:
Modellname / Handelsname : C
Bauartkategorie: Andere angewandte EG-Richtlinien
Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit\
(EMV). CISPR 12
Maschinenrichtlinie 2006/42/EG. Normen
EN 61000-6-2
D
Aa
AaB+C
B+CB+D
B+D B+E
B+EB+F
B+FG
G
GH
H
H
Motorbauart:
PWF-Motor Verbrennungstakt:
Viertakt
Kraftstoffsorte:
Benzin
GRUNDLEGENDE ANFORDERUNGEN
IDENTIFIZIERUNG DES MOTORS, DER VON DIESER ÜBEREINSTIMMUNGSERKLÄRU\
NG ERFASST WIRDName des Motormodells
6EV Name / ID-Nummer der
anerkannten Prüfstelle
Luxcontrol SA / 0882
EG-Typenuntersuchungs-Zertifikatsnummer
SNCH*94/25*2003/44*0076*00
(Bezeichnung der Person die im Namen des Motorherstellers oder seines a\
utorisierten Vertreters zur Unterschrift berechtigt ist)
Unterschrift und Titel:(oder gleichwertige Kennzeichnung)Datum und Ort der Ausstellung:1. / Dezember / 2013, Schiphol-Rijk, Niederlande
Grundlegende Anforderungen
Normenandere normative
Dokumente/Verfahren technischer
Ordner Bitte ausführlich angeben
(* = obligatorische Norm)
I.A Entwurf und Konstruktion EN ISO 13590
I.B Abgasemission *EN ISO 8178-1
I.C Geräuschemission *EN ISO 14509
*
*
Diese Übereinstimmungserklärung wird unter der alleinigen Verantwo\
rtung des PWF-Herstellers ausgestellt. Ich erkläre im
Namen des PWF-Herstellers, dass das Fahrzeugmodell und der (die) Motor\
(en), die oben angegeben sind, allen anwendbaren
grundlegenden Anforderungen in der spezifizierten Weise entspricht (ent\
sprechen) und mit dem Typ übereinstimmt
(übereinstimmen), für den das (die) oben angegebene(n) EG-Ty\
penuntersuchungszertifikat(e) ausgestellt wurde(n).
ID-Nummer:
ID-Nummer:
UF3K70G0.book Page 1 Tuesday, November 5, 2013 2:44 PM

Kennzeichnung wichtiger Hinweise
GJU30193
An den Eigentümer/Fahrer

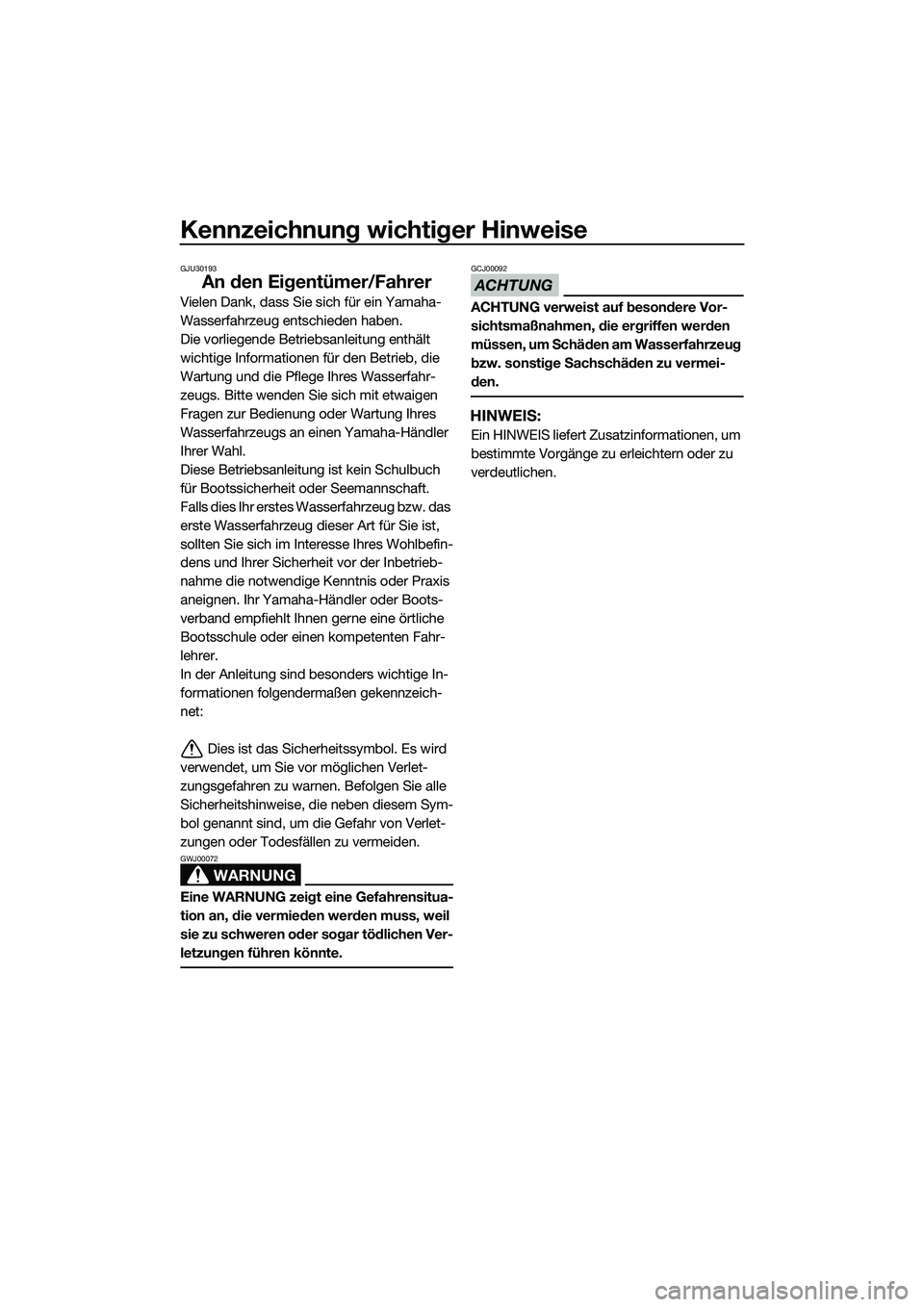

Vielen Dank, dass Sie sich für ein Yamaha-
Wasserfahrzeug entschieden haben.
Die vorliegende Betriebsanleitung enthält
wichtige Informationen für den Betrieb, die
Wartung und die Pflege Ihres Wasserfahr-
zeugs. Bitte wenden Sie sich mit etwaigen
Fragen zur Bedienung oder Wartung Ihres
Wasserfahrzeugs an einen Yamaha-Händler
Ihrer Wahl.
Diese Betriebsanleitung ist kein Schulbuch
für Bootssicherheit oder Seemannschaft.
Falls dies Ihr erstes Wasserfahrzeug bzw. das
erste Wasserfahrzeug dieser Art für Sie ist,
sollten Sie sich im Interesse Ihres Wohlbefin-
dens und Ihrer Sicherheit vor der Inbetrieb-
nahme die notwendige Kenntnis oder Praxis
aneignen. Ihr Yamaha-Händler oder Boots-
verband empfiehlt Ihnen gerne eine örtliche
Bootsschule oder einen kompetenten Fahr-
lehrer.
In der Anleitung sind besonders wichtige In-
formationen folgendermaßen gekennzeich-
net:Dies ist das Sicherheitssymbol. Es wird
verwendet, um Sie vor möglichen Verlet-
zungsgefahren zu warnen. Befolgen Sie alle
Sicherheitshinweise, die neben diesem Sym-
bol genannt sind, um die Gefahr von Verlet-
zungen oder Todesfällen zu vermeiden.
WARNUNG
GWJ00072
Eine WARNUNG zeigt eine Gefahrensitua-
tion an, die vermieden werden muss, weil
sie zu schweren oder sogar tödlichen Ver-
letzungen führen könnte.
ACHTUNG
GCJ00092
ACHTUNG verweist auf besondere Vor-
sichtsmaßnahmen, die ergriffen werden
müssen, um Schäden am Wasserfahrzeug
bzw. sonstige Sachschäden zu vermei-
den.
HINWEIS:
Ein HINWEIS liefert Zusatzinformationen, um
bestimmte Vorgänge zu erleichtern oder zu
verdeutlichen.
UF3K70G0.book Page 2 Tuesday, November 5, 2013 2:44 PM

Kennzeichnung wichtiger Hinweise
GJU40411

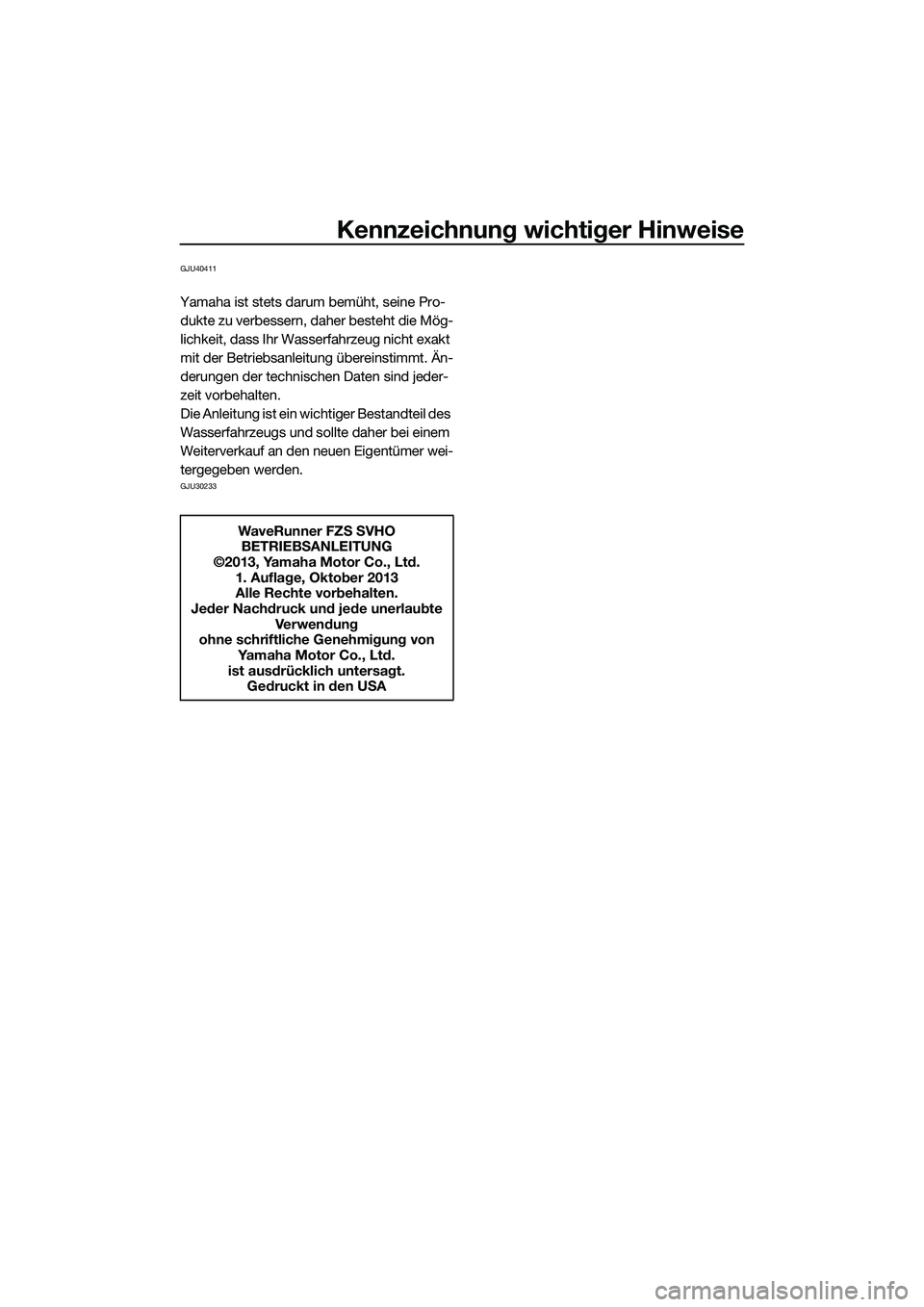

Yamaha ist stets darum bemüht, seine Pro-dukte zu verbessern, daher besteht die Mög-
lichkeit, dass Ihr Wasserfahrzeug nicht exakt
mit der Betriebsanleitung übereinstimmt. Än-
derungen der technischen Daten sind jeder-
zeit vorbehalten.
Die Anleitung ist ein wichtiger Bestandteil des
Wasserfahrzeugs und sollte daher bei einem
Weiterverkauf an den neuen Eigentümer wei-
tergegeben werden.
GJU30233
WaveRunner FZS SVHO BETRIEBSANLEITUNG
©2013, Yamaha Motor Co., Ltd.
1. Auflage, Oktober 2013Alle Rechte vorbehalten.
Jeder Nachdruck und jede unerlaubte
Verwendung
ohne schriftliche Genehmigung von Yamaha Motor Co., Ltd.
ist ausdrücklich untersagt. Gedruckt in den USA
UF3K70G0.book Page 3 Tuesday, November 5, 2013 2:44 PM

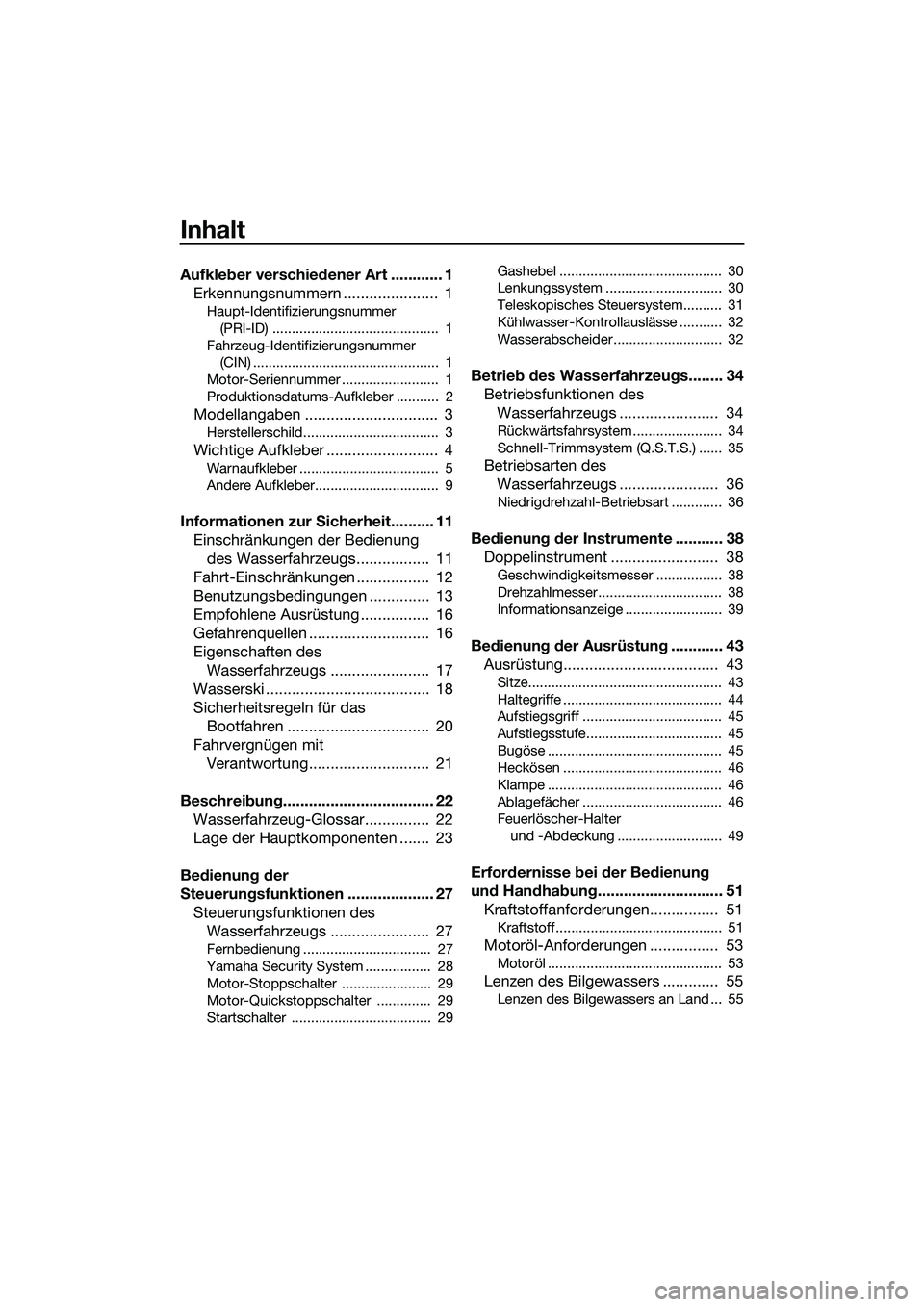

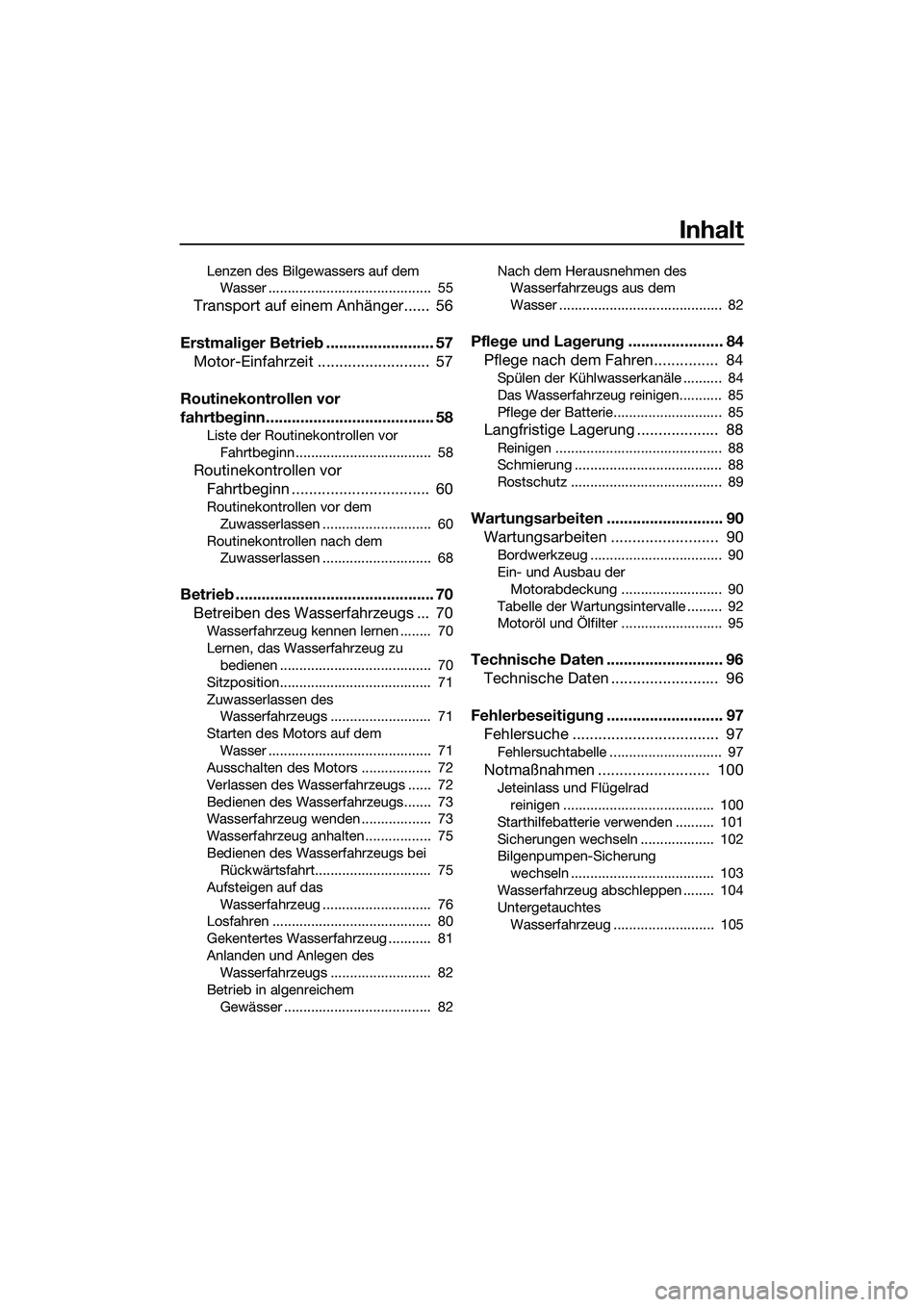

Inhalt

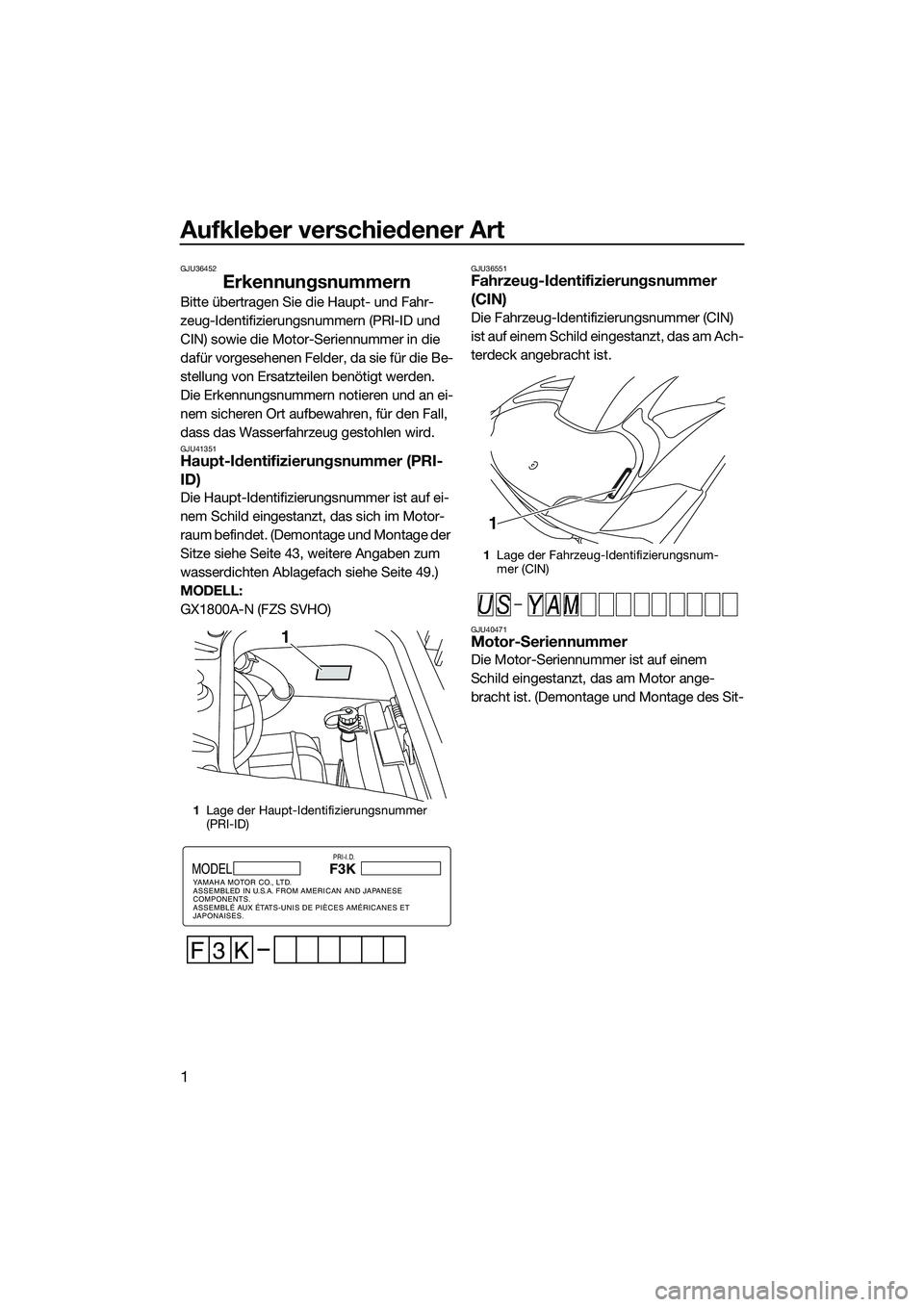

Aufkleber verschiedener Art ............ 1Erkennungsnummern ...................... 1
Haupt-Identifizierungsnummer
(PRI-ID) ........................................... 1
Fahrzeug-Identifizierungsnummer (CIN) ................................................ 1
Motor-Seriennummer ......................... 1

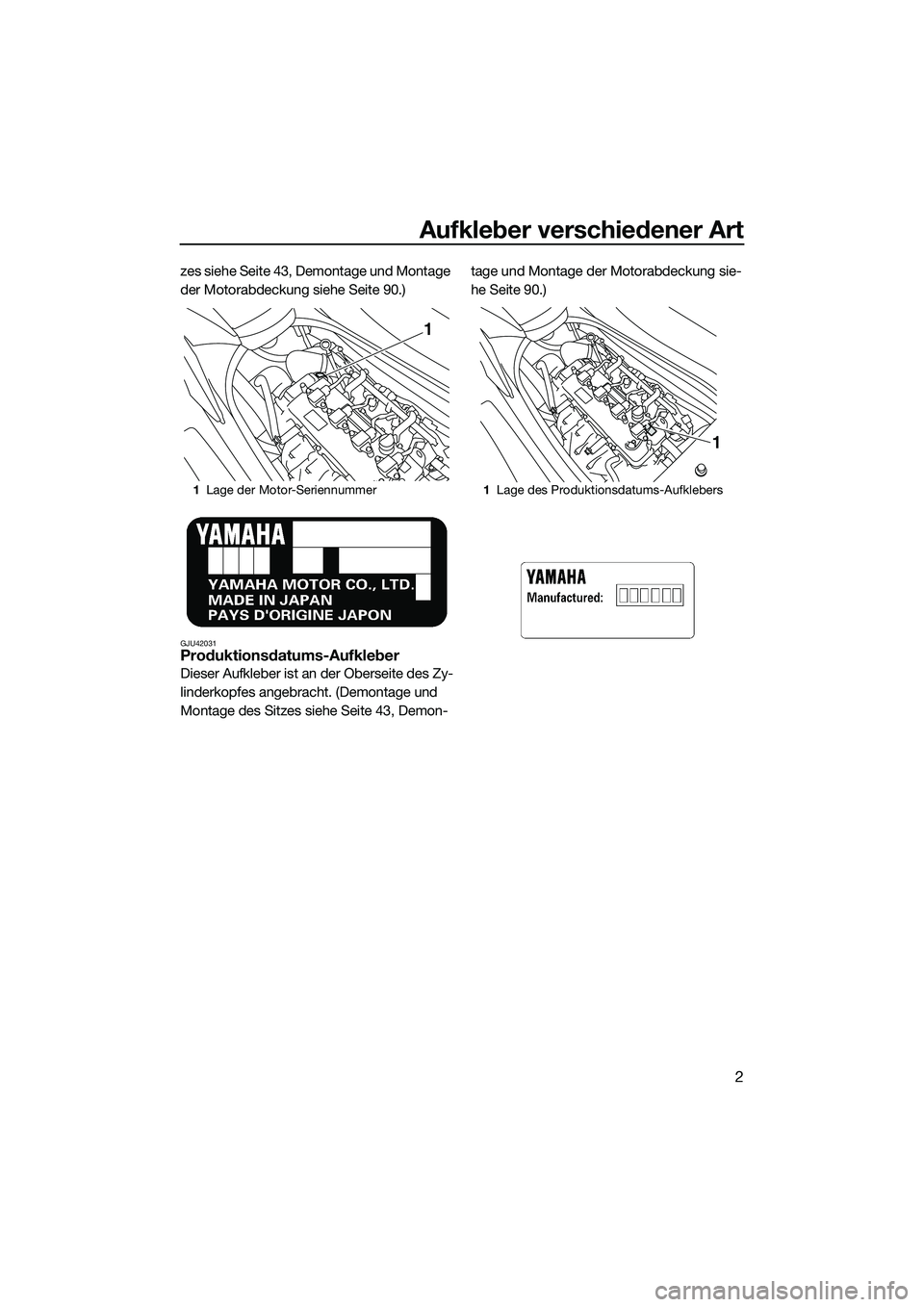

Produktionsdatums-Aufkleber ........... 2

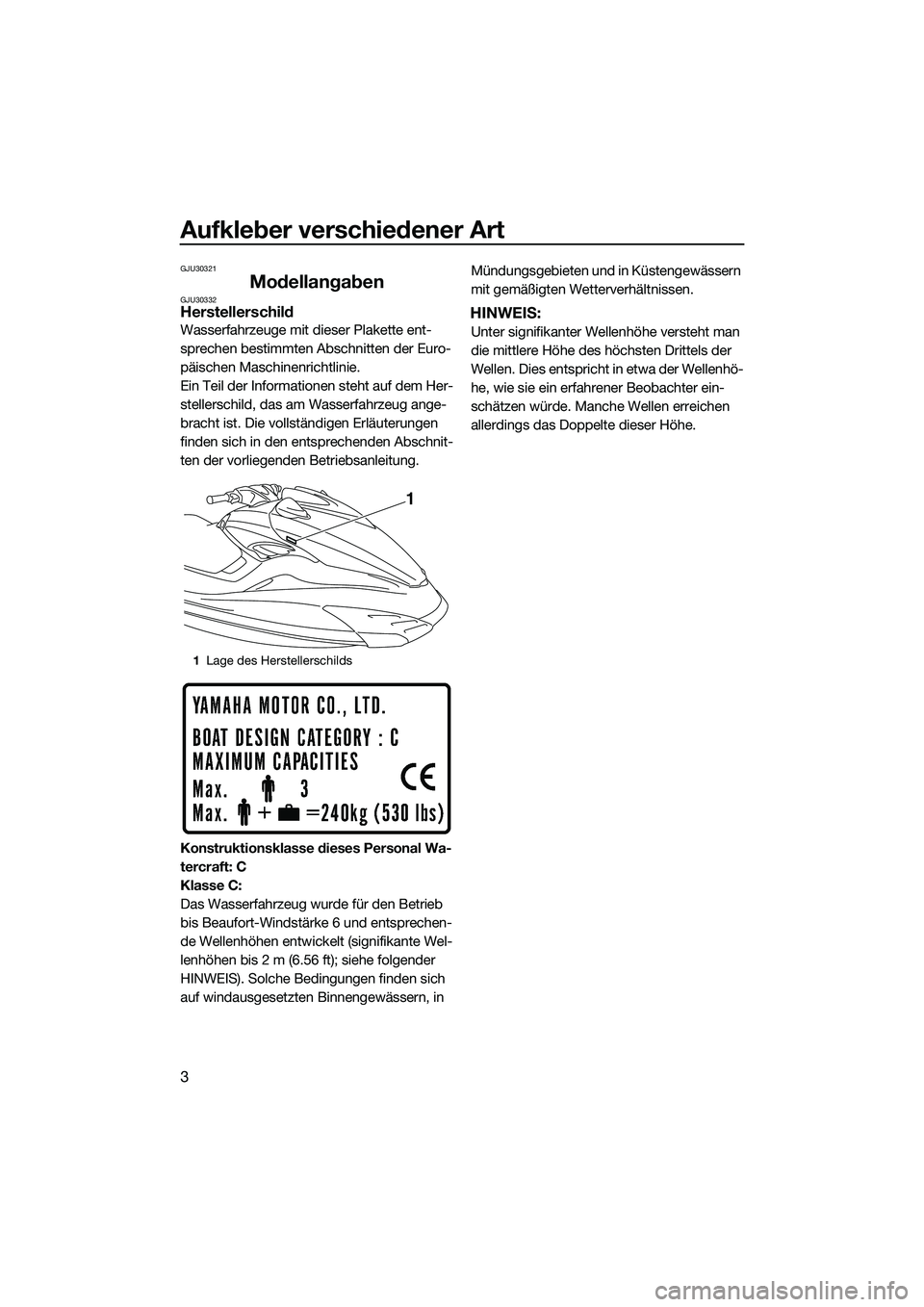

Modellangaben ............................... 3
Herstellerschild................................... 3
Wichtige Aufkleber .......................... 4
Warnaufkleber .................................... 5
Andere Aufkleber................................ 9
Informationen zur Sicherheit.......... 11 Einschränkungen der Bedienung des Wasserfahrzeugs................. 11
Fahrt-Einschränkungen ................. 12
Benutzungsbedingungen .............. 13
Empfohlene Ausrüstung ................ 16
Gefahrenquellen ............................ 16
Eigenschaften des Wasserfahrzeugs ....................... 17
Wasserski ...................................... 18
Sicherheitsregeln für das Bootfahren ................................. 20
Fahrvergnügen mit Verantwortung............................ 21
Beschreibung................................... 22 Wasserfahrzeug-Glossar............... 22
Lage der Hauptkomponenten ....... 23
Bedienung der
Steuerungsfunktionen .................... 27 Steuerungsfunktionen des Wasserfahrzeugs ....................... 27
Fernbedienung ................................. 27
Yamaha Security System ................. 28
Motor-Stoppschalter ....................... 29
Motor-Quickstoppschalter .............. 29
Startschalter .................................... 29 Gashebel .......................................... 30
Lenkungssystem .............................. 30
Teleskopisches Steuersystem.......... 31
Kühlwasser-Kontrollauslässe ........... 32
Wasserabscheider ............................ 32
Betrieb des Wasserfahrzeugs........ 34
Betriebsfunktionen des Wasserfahrzeugs ....................... 34
Rückwärtsfahrsystem ....................... 34
Schnell-Trimmsystem (Q.S.T.S.) ...... 35
Betriebsarten des Wasserfahrzeugs ....................... 36
Niedrigdrehzahl-Betriebsart ............. 36
Bedienung der Instrumente ........... 38Doppelinstrument ......................... 38
Geschwindigkeitsmesser ................. 38
Drehzahlmesser................................ 38
Informationsanzeige ......................... 39
Bedienung der Ausrüstung ............ 43Ausrüstung.................................... 43
Sitze.................................................. 43
Haltegriffe ......................................... 44
Aufstiegsgriff .................................... 45
Aufstiegsstufe................................... 45
Bugöse ............................................. 45
Heckösen ......................................... 46
Klampe ............................................. 46
Ablagefächer .................................... 46
Feuerlöscher-Halter
und -Abdeckung ........................... 49
Erfordernisse bei der Bedienung
und Handhabung............................. 51Kraftstoffanforderungen................ 51
Kraftstoff........................................... 51
Motoröl-Anforderungen ................ 53
Motoröl ............................................. 53
Lenzen des Bilgewassers ............. 55
Lenzen des Bilgewassers an Land ... 55
UF3K70G0.book Page 1 Tuesday, November 5, 2013 2:44 PM

Inhalt
Lenzen des Bilgewassers auf dem Wasser .......................................... 55
Transport auf einem Anhänger...... 56
Erstmaliger Betrieb ......................... 57 Motor-Einfahrzeit .......................... 57
Routinekontrollen vor
fahrtbeginn....................................... 58
Liste der Routinekontrollen vor Fahrtbeginn ................................... 58
Routinekontrollen vor Fahrtbeginn ................................ 60
Routinekontrollen vor dem
Zuwasserlassen ............................ 60
Routinekontrollen nach dem Zuwasserlassen ............................ 68
Betrieb .............................................. 70Betreiben des Wasserfahrzeugs ... 70
Wasserfahrzeug kennen lernen ........ 70
Lernen, das Wasserfahrzeug zu
bedienen ....................................... 70
Sitzposition....................................... 71
Zuwasserlassen des Wasserfahrzeugs .......................... 71
Starten des Motors auf dem Wasser .......................................... 71
Ausschalten des Motors .................. 72
Verlassen des Wasserfahrzeugs ...... 72
Bedienen des Wasserfahrzeugs....... 73
Wasserfahrzeug wenden .................. 73
Wasserfahrzeug anhalten ................. 75
Bedienen des Wasserfahrzeugs bei Rückwärtsfahrt.............................. 75
Aufsteigen auf das Wasserfahrzeug ............................ 76
Losfahren ......................................... 80
Gekentertes Wasserfahrzeug ........... 81
Anlanden und Anlegen des Wasserfahrzeugs .......................... 82
Betrieb in algenreichem Gewässer ...................................... 82 Nach dem Herausnehmen des
Wasserfahrzeugs aus dem
Wasser .......................................... 82
Pflege und Lagerung ...................... 84Pflege nach dem Fahren............... 84
Spülen der Kühlwasserkanäle .......... 84
Das Wasserfahrzeug reinigen........... 85
Pflege der Batterie............................ 85
Langfristige Lagerung ................... 88
Reinigen ........................................... 88
Schmierung ...................................... 88
Rostschutz ....................................... 89
Wartungsarbeiten ........................... 90Wartungsarbeiten ......................... 90
Bordwerkzeug .................................. 90
Ein- und Ausbau der
Motorabdeckung .......................... 90
Tabelle der Wartungsintervalle ......... 92
Motoröl und Ölfilter .......................... 95
Technische Daten ........................... 96 Technische Daten ......................... 96
Fehlerbeseitigung ........................... 97 Fehlersuche .................................. 97
Fehlersuchtabelle ............................. 97
Notmaßnahmen .......................... 100
Jeteinlass und Flügelrad
reinigen ....................................... 100
Starthilfebatterie verwenden .......... 101
Sicherungen wechseln ................... 102
Bilgenpumpen-Sicherung wechseln ..................................... 103
Wasserfahrzeug abschleppen ........ 104
Untergetauchtes Wasserfahrzeug .......................... 105
UF3K70G0.book Page 2 Tuesday, November 5, 2013 2:44 PM

Aufkleber verschiedener Art
1
GJU36452
Erkennungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU41351Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage der
Sitze siehe Seite 43, weitere Angaben zum
wasserdichten Ablagefach siehe Seite 49.)
MODELL:
GX1800A-N (FZS SVHO)
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU40471Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
bracht ist. (Demontage und Montage des Sit-
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
1
MODELYAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICANES ET
JAPONAISES.
PRI-I.D.F3K
F3K
1Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
1
UF3K70G0.book Page 1 Tuesday, November 5, 2013 2:44 PM

Aufkleber verschiedener Art
2
zes siehe Seite 43, Demontage und Montage
der Motorabdeckung siehe Seite 90.)
GJU42031Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Oberseite des Zy-
linderkopfes angebracht. (Demontage und
Montage des Sitzes siehe Seite 43, Demon-tage und Montage der Motorabdeckung sie-
he Seite 90.)
1
Lage der Motor-Seriennummer
1
1Lage des Produktionsdatums-Aufklebers
1
UF3K70G0.book Page 2 Tuesday, November 5, 2013 2:44 PM

Aufkleber verschiedener Art
3
GJU30321
ModellangabenGJU30332Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personal Wa-
tercraft: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich
auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS:
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
1
Lage des Herstellerschilds
1
UF3K70G0.book Page 3 Tuesday, November 5, 2013 2:44 PM
