Resolución de averías
94
SJU34562
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no puede encontrar la causa, consulte a un concesionario Yamaha.

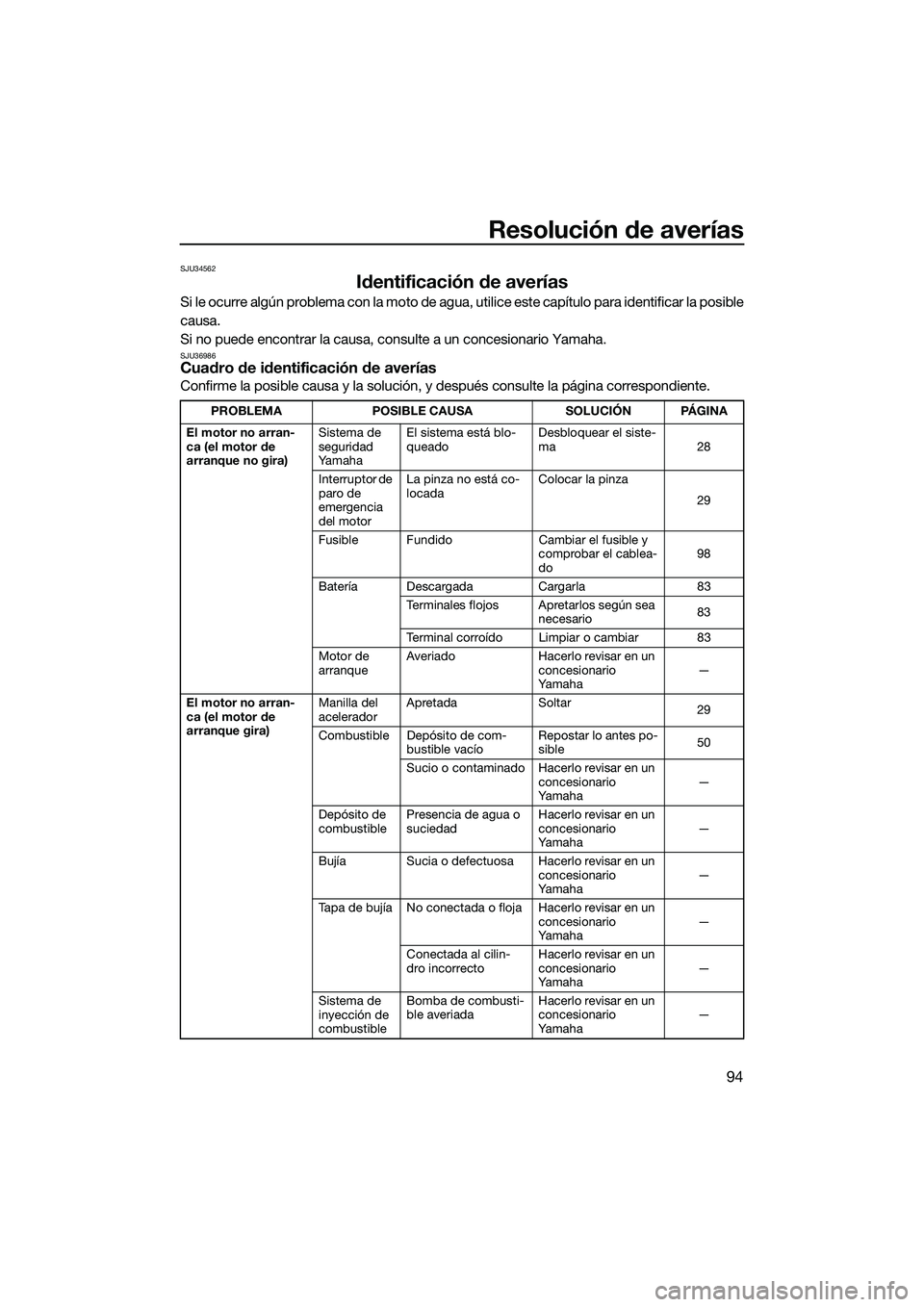

SJU36986Cuadro de identificación de averías
Confirme la posible causa y la solución, y después consulte la página correspondiente.
PROBLEMAPOSIBLE CAUSA SOLUCIÓN PÁGINA
El motor no arran-
ca (el motor de
arranque no gira) Sistema de
seguridad
Ya m a h aEl sistema está blo-
queado
Desbloquear el siste-
ma
28
Interruptor de
paro de
emergencia
del motor La pinza no está co-
locada
Colocar la pinza
29
Fusible Fundido Cambiar el fusible y
comprobar el cablea-
do 98
Batería Descargada Cargarla83
Terminales flojos Apretarlos según sea necesario 83
Terminal corroído Limpiar o cambiar 83
Motor de
arranque Averiado
Hacerlo revisar en un
concesionario
Ya m a h a —
El motor no arran-
ca (el motor de
arranque gira) Manilla del
acelerador
Apretada
Soltar
29
Combustible Depósito de com- bustible vacío Repostar lo antes po-
sible
50
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Ya m a h a—
Conectada al cilin-
dro incorrecto Hacerlo revisar en un
concesionario
Ya m a h a —
Sistema de
inyección de
combustible Bomba de combusti-
ble averiada
Hacerlo revisar en un
concesionario
Ya m a h a —
UF3K70S0.book Page 94 Tuesday, November 5, 2013 3:26 PM

Resolución de averías
95

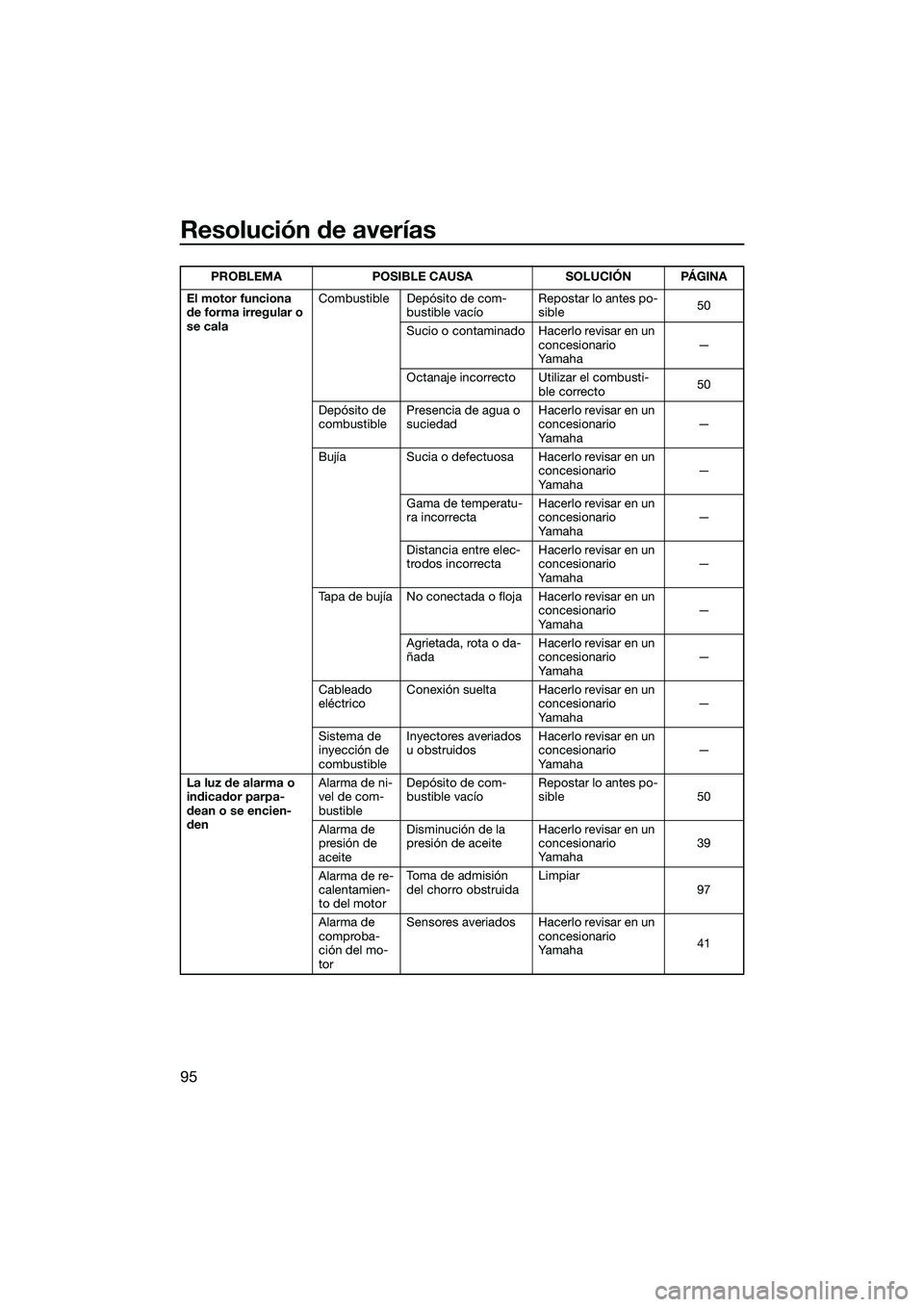

El motor funciona
de forma irregular o
se calaCombustible Depósito de com-
bustible vacío Repostar lo antes po-
sible
50
Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a —
Octanaje incorrecto Utilizar el combusti- ble correcto 50
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Ya m a h a —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Ya m a h a—
Agrietada, rota o da-
ñada Hacerlo revisar en un
concesionario
Ya m a h a —
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Sistema de
inyección de
combustible Inyectores averiados
u obstruidos
Hacerlo revisar en un
concesionario
Ya m a h a —
La luz de alarma o
indicador parpa-
dean o se encien-
den Alarma de ni-
vel de com-
bustible
Depósito de com-
bustible vacío
Repostar lo antes po-
sible 50
Alarma de
presión de
aceite Disminución de la
presión de aceite
Hacerlo revisar en un
concesionario
Ya m a h a 39
Alarma de re-
calentamien-
to del motor To m a d e a d m i s i ó n
del chorro obstruida
Limpiar
97
Alarma de
comproba-
ción del mo-
tor Sensores averiados Hacerlo revisar en un
concesionario
Ya m a h a 41

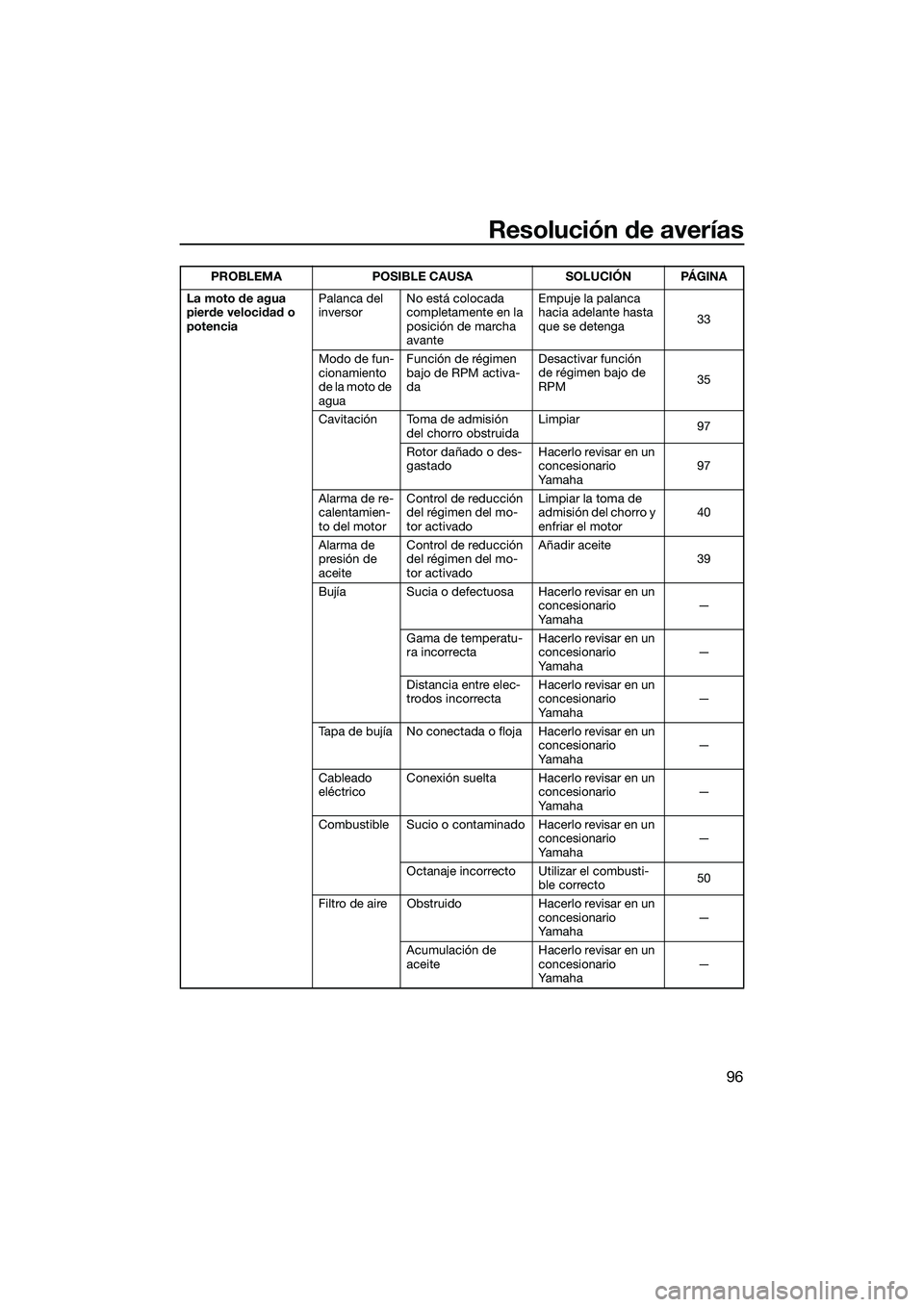

PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3K70S0.book Page 95 Tuesday, November 5, 2013 3:26 PM

Resolución de averías
96
La moto de agua
pierde velocidad o
potenciaPalanca del
inversor
No está colocada
completamente en la
posición de marcha
avante Empuje la palanca
hacia adelante hasta
que se detenga
33
Modo de fun-
cionamiento
d e l a m o t o d e
agua Función de régimen
bajo de RPM activa-
da
Desactivar función
de régimen bajo de
RPM
35
Cavitación Toma de admisión del chorro obstruida Limpiar
97
Rotor dañado o des-
gastado Hacerlo revisar en un
concesionario
Ya m a h a 97
Alarma de re-
calentamien-
to del motor Control de reducción
del régimen del mo-
tor activado Limpiar la toma de
admisión del chorro y
enfriar el motor
40
Alarma de
presión de
aceite Control de reducción
del régimen del mo-
tor activado Añadir aceite
39
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Ya m a h a—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Ya m a h a —
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Ya m a h a—
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Ya m a h a —
Combustible Sucio o contaminado Hacerlo revisar en un concesionario
Ya m a h a—
Octanaje incorrecto Utilizar el combusti- ble correcto 50
Filtro de aire Obstruido Hacerlo revisar en un concesionario
Ya m a h a—
Acumulación de
aceite Hacerlo revisar en un
concesionario
Ya m a h a —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF3K70S0.book Page 96 Tuesday, November 5, 2013 3:26 PM

Resolución de averías
97
SJU34624

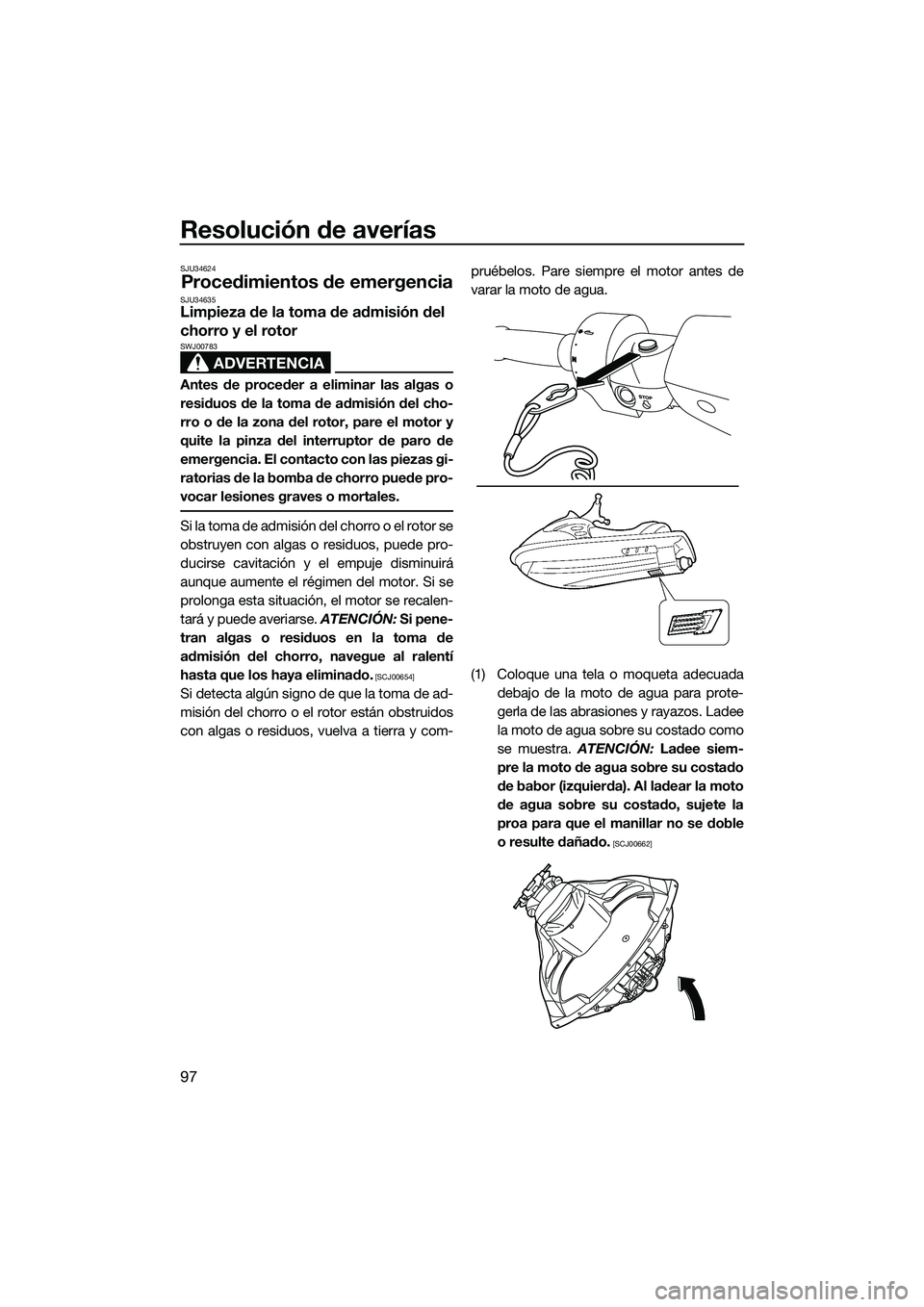

Procedimientos de emergenciaSJU34635Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00783
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede pro-
ducirse cavitación y el empuje disminuirá
aunque aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. ATENCIÓN: Si pene-
tran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00654]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com- pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para prote-
gerla de las abrasiones y rayazos. Ladee
la moto de agua sobre su costado como
se muestra. ATENCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00662]
UF3K70S0.book Page 97 Tuesday, November 5, 2013 3:26 PM

Resolución de averías
98
(2) Elimine las algas o residuos de la tomade admisión del chorro, el eje de trans-
misión, el rotor, la carcasa de la bomba
de chorro y la tobera de propulsión.
Si resulta difícil eliminar los residuos,
consulte a su concesionario Yamaha.

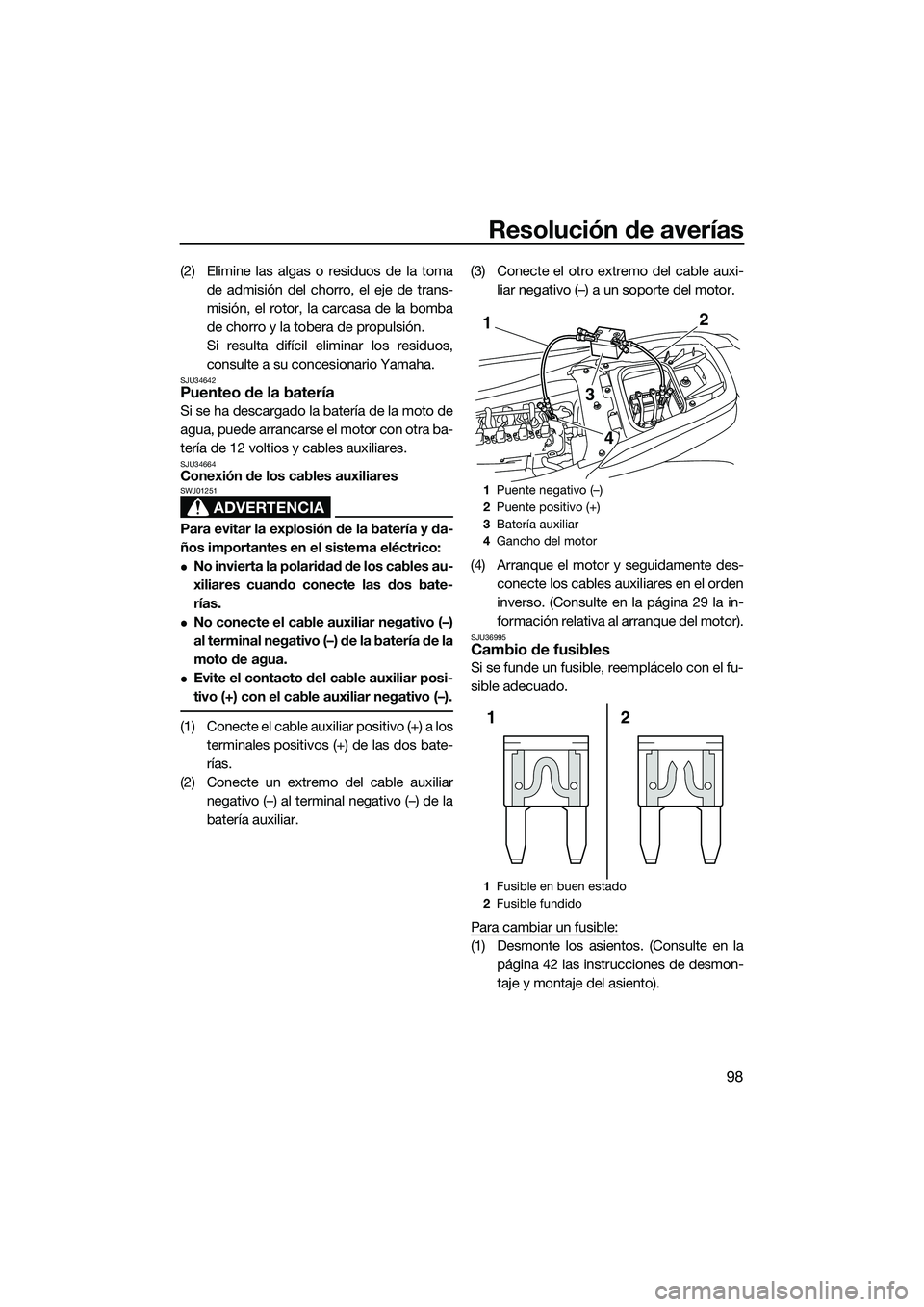

SJU34642Puenteo de la batería
Si se ha descargado la batería de la moto de
agua, puede arrancarse el motor con otra ba-
tería de 12 voltios y cables auxiliares.
SJU34664Conexión de los cables auxiliares
ADVERTENCIA
SWJ01251
Para evitar la explosión de la batería y da-
ños importantes en el sistema eléctrico:
No invierta la polaridad de los cables au-
xiliares cuando conecte las dos bate-
rías.
No conecte el cable auxiliar negativo (–)
al terminal negativo (–) de la batería de la
moto de agua.
Evite el contacto del cable auxiliar posi-
tivo (+) con el cable auxiliar negativo (–).
(1) Conecte el cable auxiliar positivo (+) a losterminales positivos (+) de las dos bate-
rías.
(2) Conecte un extremo del cable auxiliar negativo (–) al terminal negativo (–) de la
batería auxiliar. (3) Conecte el otro extremo del cable auxi-
liar negativo (–) a un soporte del motor.
(4) Arranque el motor y seguidamente des- conecte los cables auxiliares en el orden
inverso. (Consulte en la página 29 la in-
formación relativa al arranque del motor).
SJU36995Cambio de fusibles
Si se funde un fusible, reemplácelo con el fu-
sible adecuado.
Para cambiar un fusible:
(1) Desmonte los asientos. (Consulte en lapágina 42 las instrucciones de desmon-
taje y montaje del asiento).
1Puente negativo (–)
2 Puente positivo (+)
3 Batería auxiliar
4 Gancho del motor
1 Fusible en buen estado
2 Fusible fundido
2
3
1
4
2
1
UF3K70S0.book Page 98 Tuesday, November 5, 2013 3:26 PM

Resolución de averías
99

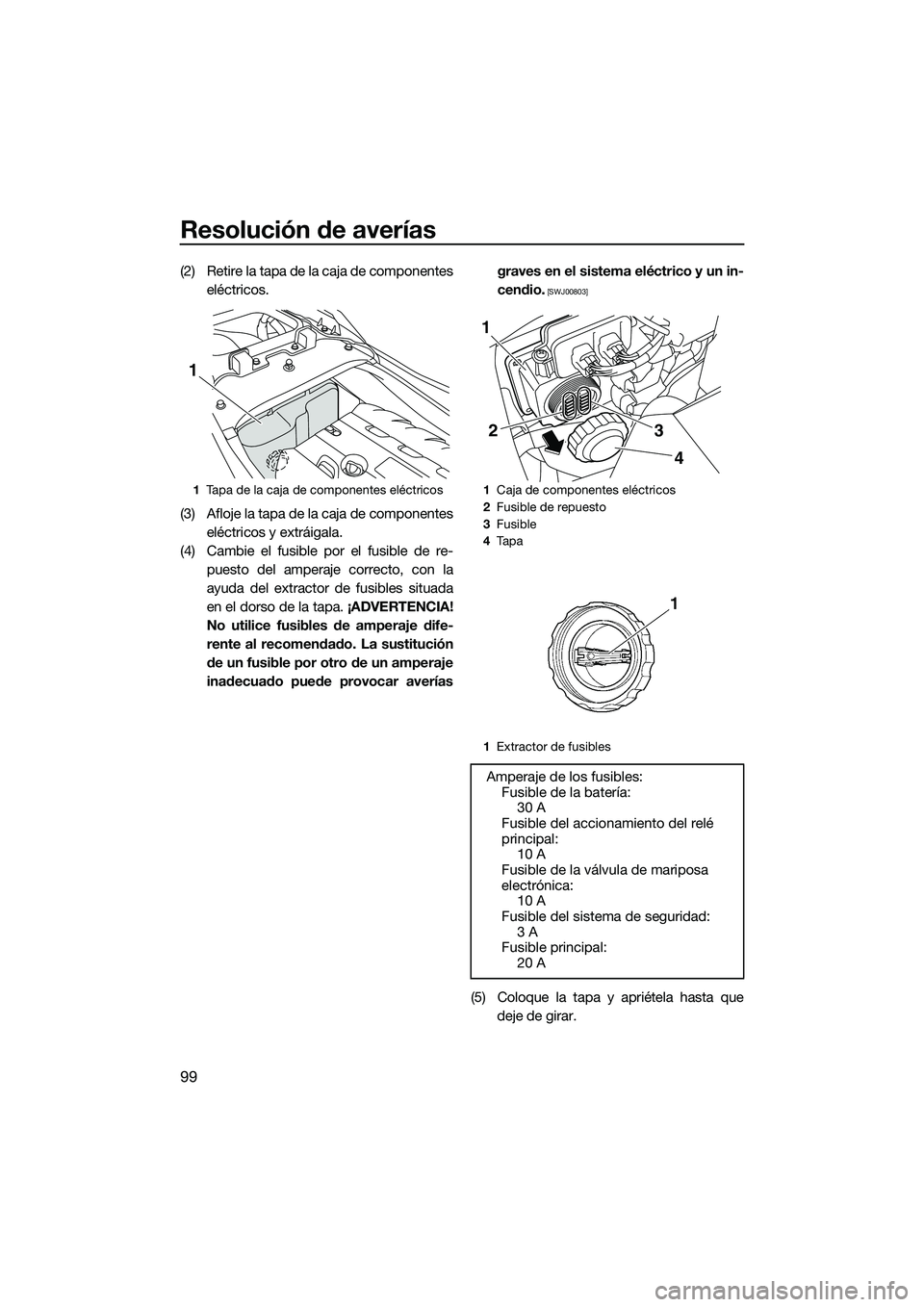

(2) Retire la tapa de la caja de componenteseléctricos.
(3) Afloje la tapa de la caja de componentes eléctricos y extráigala.
(4) Cambie el fusible por el fusible de re- puesto del amperaje correcto, con la
ayuda del extractor de fusibles situada
en el dorso de la tapa. ¡ADVERTENCIA!
No utilice fusibles de amperaje dife-
rente al recomendado. La sustitución
de un fusible por otro de un amperaje
inadecuado puede provocar averías graves en el sistema eléctrico y un in-
cendio.
[SWJ00803]
(5) Coloque la tapa y apriétela hasta que
deje de girar.
1Tapa de la caja de componentes eléctricos
1
1Caja de componentes eléctricos
2 Fusible de repuesto
3 Fusible
4 Ta p a
1 Extractor de fusibles
Amperaje de los fusibles:
Fusible de la batería: 30 A
Fusible del accionamiento del relé
principal: 10 A
Fusible de la válvula de mariposa
electrónica: 10 A
Fusible del sistema de seguridad: 3 A
Fusible principal:
20 A
3
2
4
1
UF3K70S0.book Page 99 Tuesday, November 5, 2013 3:26 PM

Resolución de averías
100
(6) Sujete bien la tapa de la caja de compo-nentes eléctricos en su posición original.
(7) Sujete bien los asientos en sus posicio- nes originales.
Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.

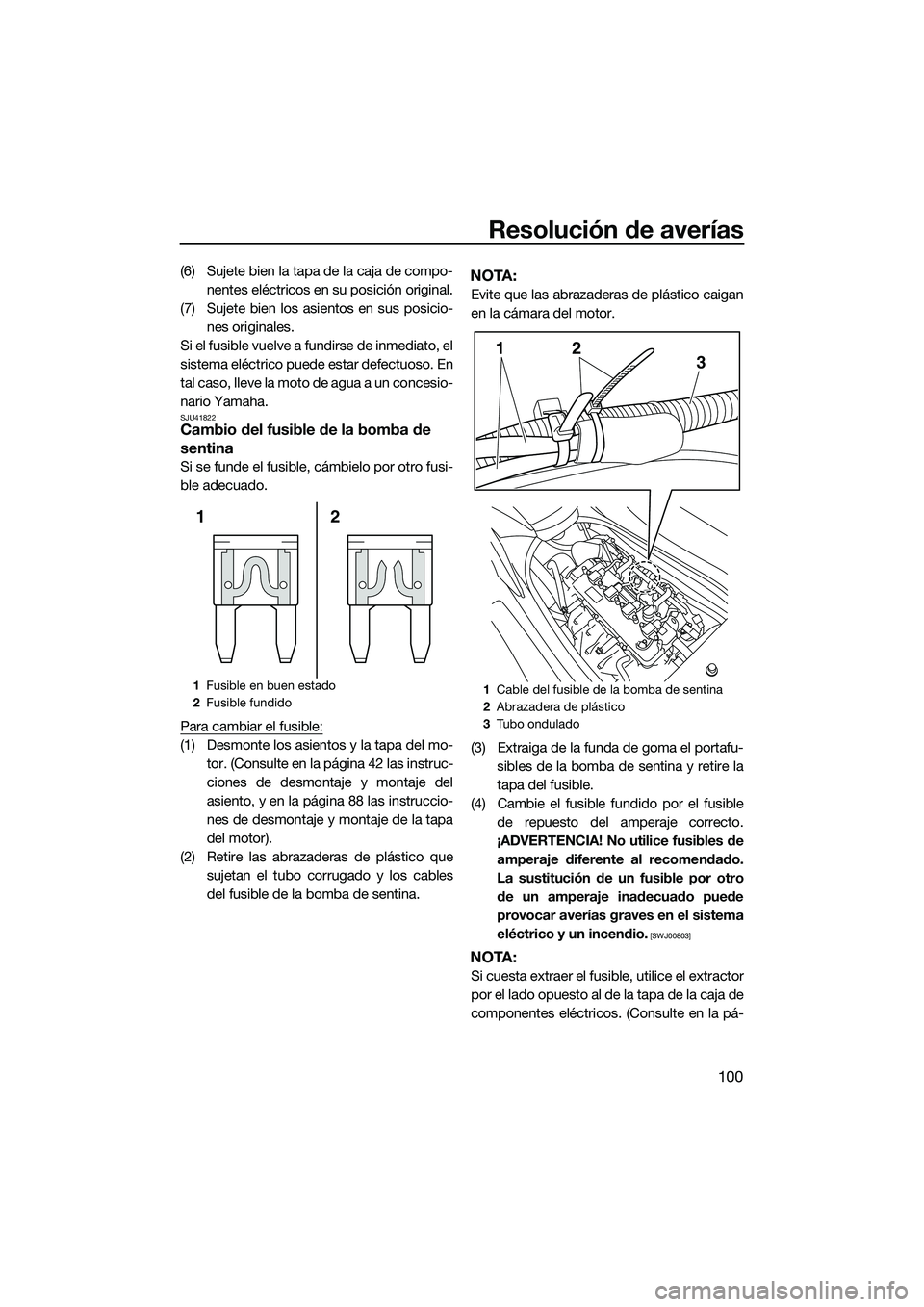

SJU41822Cambio del fusible de la bomba de
sentina
Si se funde el fusible, cámbielo por otro fusi-
ble adecuado.
Para cambiar el fusible:
(1) Desmonte los asientos y la tapa del mo- tor. (Consulte en la página 42 las instruc-
ciones de desmontaje y montaje del
asiento, y en la página 88 las instruccio-
nes de desmontaje y montaje de la tapa
del motor).
(2) Retire las abrazaderas de plástico que sujetan el tubo corrugado y los cables
del fusible de la bomba de sentina.
NOTA:
Evite que las abrazaderas de plástico caigan
en la cámara del motor.
(3) Extraiga de la funda de goma el portafu-sibles de la bomba de sentina y retire la
tapa del fusible.
(4) Cambie el fusible fundido por el fusible de repuesto del amperaje correcto.
¡ADVERTENCIA! No utilice fusibles de amperaje diferente al recomendado.
La sustitución de un fusible por otro
de un amperaje inadecuado puede
provocar averías graves en el sistema
eléctrico y un incendio.
[SWJ00803]
NOTA:
Si cuesta extraer el fusible, utilice el extractor
por el lado opuesto al de la tapa de la caja de
componentes eléctricos. (Consulte en la pá-
1 Fusible en buen estado
2 Fusible fundido
2
1
1 Cable del fusible de la bomba de sentina
2 Abrazadera de plástico
3 Tubo ondulado
213
UF3K70S0.book Page 100 Tuesday, November 5, 2013 3:26 PM

Resolución de averías
101

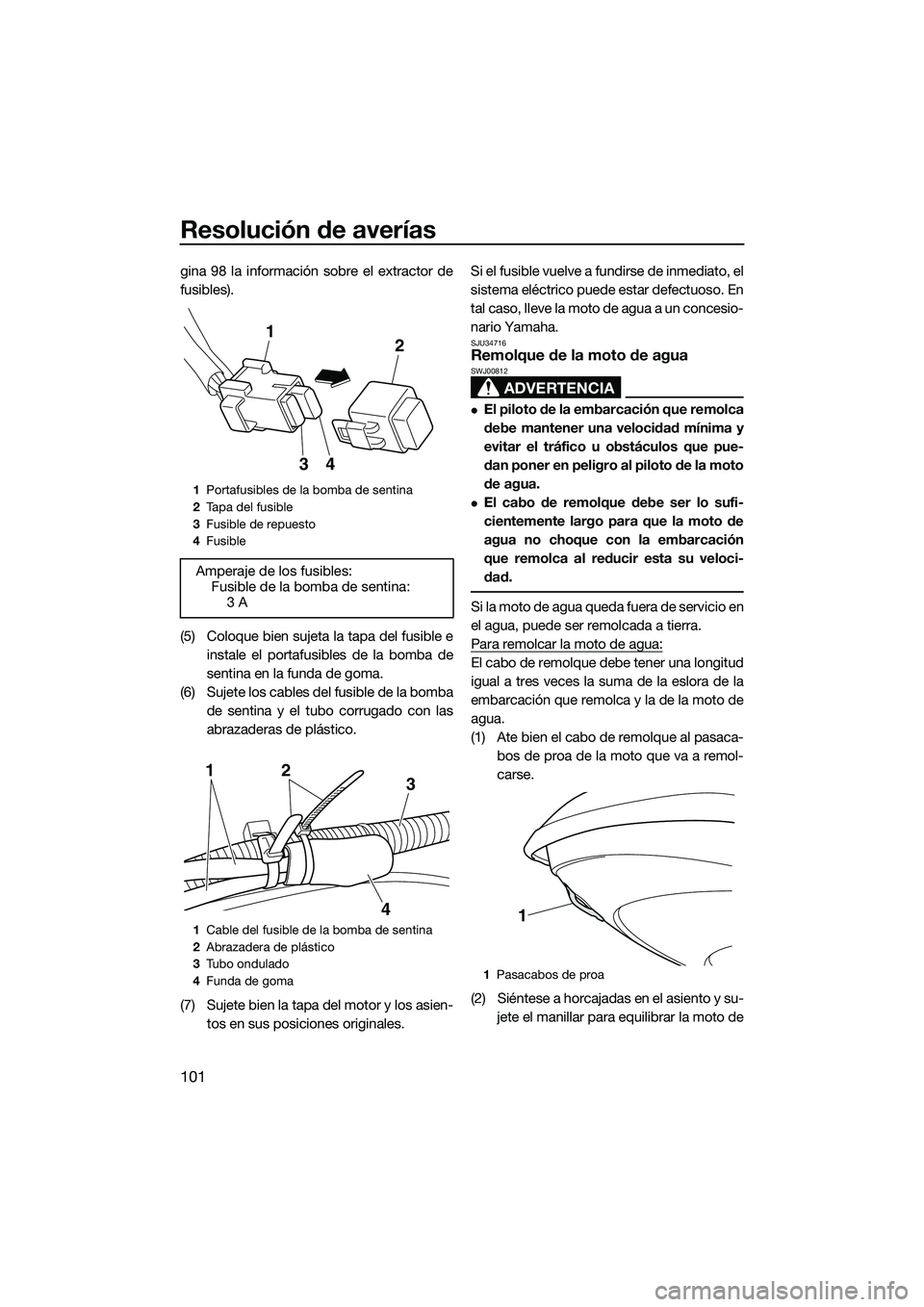

gina 98 la información sobre el extractor de
fusibles).
(5) Coloque bien sujeta la tapa del fusible einstale el portafusibles de la bomba de
sentina en la funda de goma.
(6) Sujete los cables del fusible de la bomba de sentina y el tubo corrugado con las
abrazaderas de plástico.
(7) Sujete bien la tapa del motor y los asien- tos en sus posiciones originales. Si el fusible vuelve a fundirse de inmediato, el
sistema eléctrico puede estar defectuoso. En
tal caso, lleve la moto de agua a un concesio-
nario Yamaha.
SJU34716Remolque de la moto de agua
ADVERTENCIA
SWJ00812
El piloto de la embarcación que remolca
debe mantener una velocidad mínima y
evitar el tráfico u obstáculos que pue-
dan poner en peligro al piloto de la moto
de agua.
El cabo de remolque debe ser lo sufi-
cientemente largo para que la moto de
agua no choque con la embarcación
que remolca al reducir esta su veloci-
dad.
Si la moto de agua queda fuera de servicio en
el agua, puede ser remolcada a tierra.
Para remolcar la
moto de agua:
El cabo de remolque debe tener una longitud
igual a tres veces la suma de la eslora de la
embarcación que remolca y la de la moto de
agua.
(1) Ate bien el cabo de remolque al pasaca-
bos de proa de la moto que va a remol-
carse.
(2) Siéntese a horcajadas en el asiento y su- jete el manillar para equilibrar la moto de
1Portafusibles de la bomba de sentina
2 Tapa del fusible
3 Fusible de repuesto
4 Fusible
Amperaje de los fusibles:
Fusible de la bomba de sentina:3 A
1Cable del fusible de la bomba de sentina
2 Abrazadera de plástico
3 Tubo ondulado
4 Funda de goma
21
43
213
4
1Pasacabos de proa
1
UF3K70S0.book Page 101 Tuesday, November 5, 2013 3:26 PM

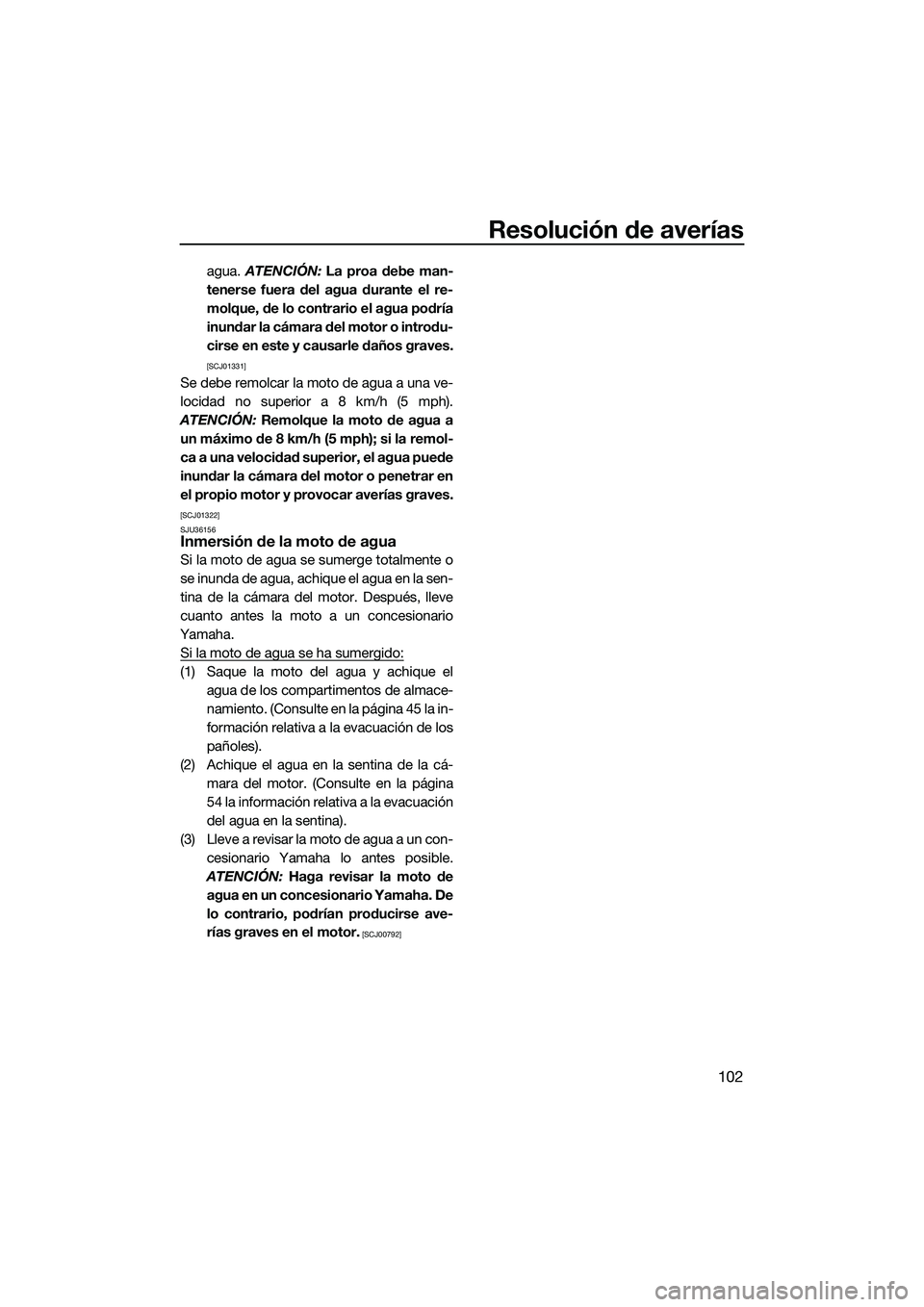

Resolución de averías
102
agua. ATENCIÓN: La proa debe man-
tenerse fuera del agua durante el re-
molque, de lo contrario el agua podría
inundar la cámara del motor o introdu-
cirse en este y causarle daños graves.
[SCJ01331]
Se debe remolcar la moto de agua a una ve-
locidad no superior a 8 km/h (5 mph).
ATENCIÓN: Remolque la moto de agua a
un máximo de 8 km/h (5 mph); si la remol-
ca a una velocidad superior, el agua puede
inundar la cámara del motor o penetrar en
el propio motor y provocar averías graves.
[SCJ01322]
SJU36156
Inmersión de la moto de agua
Si la moto de agua se sumerge totalmente o
se inunda de agua, achique el agua en la sen-
tina de la cámara del motor. Después, lleve
cuanto antes la moto a un concesionario
Yamaha. Si la moto de agua se ha sumergido:
(1) Saque la moto del agua y achique el agua de los compartimentos de almace-
namiento. (Consulte en la página 45 la in-
formación relativa a la evacuación de los
pañoles).
(2) Achique el agua en la sentina de la cá- mara del motor. (Consulte en la página
54 la información relativa a la evacuación
del agua en la sentina).
(3) Lleve a revisar la moto de agua a un con- cesionario Yamaha lo antes posible.
ATENCIÓN: Haga revisar la moto de
agua en un concesionario Yamaha. De
lo contrario, podrían producirse ave-
rías graves en el motor.
[SCJ00792]
UF3K70S0.book Page 102 Tuesday, November 5, 2013 3:26 PM

Índice
A
Aceite del motor ....................................... 52
Aceite del motor y filtro ............................ 92
Agua de la sentina, achique ..................... 54
Agua de la sentina, achique a flote .......... 54
Agua de la sentina, achique en tierra....... 54
Agua en la sentina, comprobación .......... 60
Ajustes del sistema de seguridad Yamaha................................................. 28
Alarma de comprobación del motor ........ 41
Alarma de nivel de combustible............... 39
Alarma de presión de aceite .................... 39
Alarma de recalentamiento del motor...... 40
Almacenamiento prolongado ................... 86
Aprendiendo a pilotar la moto de agua ... 69
Arranque del motor en el agua ................ 70
Asidero de embarque............................... 43
Asideros ................................................... 43
Asientos ................................................... 42
B
Batería, comprobación ............................ 60
Batería, cuidados ..................................... 83
Batería, puenteo....................................... 98
Botadura, comprobaciones posteriores ............................................ 67
Botadura, comprobaciones previas......... 59
Botadura de la moto de agua .................. 70
C
Cables auxiliares, conexión de los........... 98
Caja de herramientas ............................... 88
Cámara del motor, comprobación ........... 59
Capó, comprobación ............................... 67
Casco y cubierta, comprobación............. 66
Combustible............................................. 50
Combustible, indicador de nivel de ......... 39
Compartimento de almacenamiento de
proa ...................................................... 45
Componentes principales, ubicación ...... 23
Comprobación de la unidad combinada
de instrumentos analógicos ................. 67
Comprobación del mando a distancia ..... 64
Comprobación del tapón de achique
de popa ................................................ 66
Comprobaciones del sistema telescópico de gobierno ....................... 62 Conozca su moto de agua ....................... 69
Control de la moto de agua, funciones
de .......................................................... 27
Cordón de hombre al agua, comprobación....................................... 64
Cornamusa............................................... 44
Cuadro de identificación de averías......... 94
Cuadro de mantenimiento periódico ....... 90
Cuentahoras/voltímetro............................ 38
Cuidados posteriores a la navegación..... 82
D
Dejar la moto de agua .............................. 71
Después de sacar la moto del agua ........ 81
Disfrute de su moto de agua de forma responsable .......................................... 20
E
Embarque con tripulantes ........................ 76
Embarque de la moto de agua................. 75
Embarque e inicio de la navegación desde un pantalán ................................ 79
Embarque en solitario .............................. 75
Emergencia, procedimientos de .............. 97
Engrase .................................................... 86
Equipo ...................................................... 42
Equipo de seguridad, comprobación....... 66
Escalón del embarque ............................. 43
Esquí acuático.......................................... 18
Extintor, comprobación............................ 66
Extintor, comprobación de la sujeción, la tapa y la correa ................................. 66
F
Función de régimen bajo de RPM ........... 35
Fusible de la bomba de sentina, cambio ................................................ 100
Fusibles, cambio de ................................. 98
G
Glosario, moto de agua............................ 22
Gobierno de la moto de agua .................. 72
Guantera .................................................. 46
I
Identificación de averías .......................... 94
Inicio de la navegación............................. 78
Inicio de la navegación desde un
remolque ............................................... 79
Inmersión de la moto de agua ............... 102
UF3K70S0.book Page 1 Tuesday, November 5, 2013 3:26 PM
