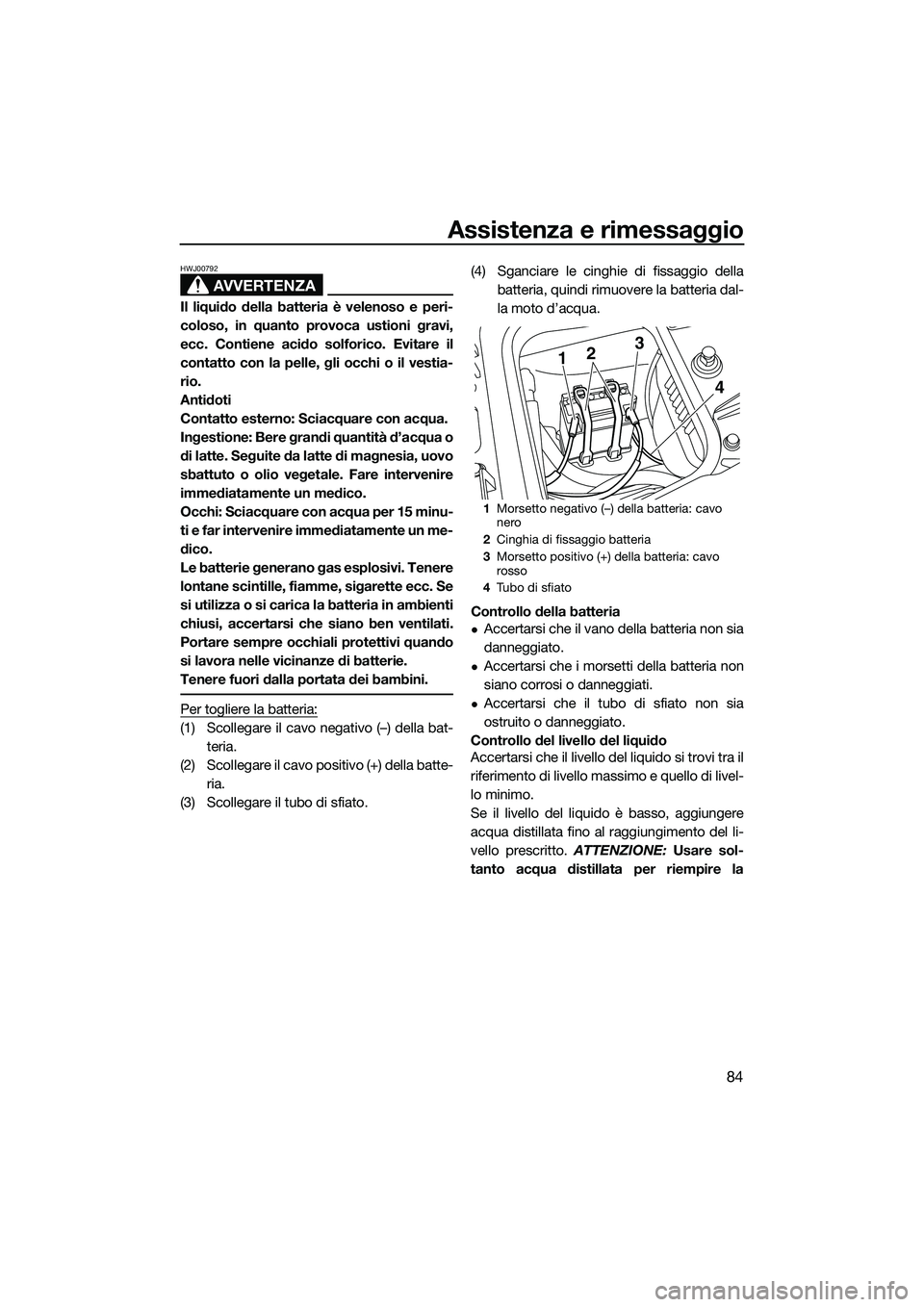

Assistenza e rimessaggio
84
AVVERTENZA
HWJ00792
Il liquido della batteria è velenoso e peri-
coloso, in quanto provoca ustioni gravi,
ecc. Contiene acido solforico. Evitare il
contatto con la pelle, gli occhi o il vestia-
rio.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minu-
ti e far intervenire immediatamente un me-
dico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.
Per togliere la batteria:
(1) Scollegare il cavo negativo (–) della bat-teria.
(2) Scollegare il cavo positivo (+) della batte- ria.
(3) Scollegare il tubo di sfiato. (4) Sganciare le cinghie di fissaggio della
batteria, quindi rimuovere la batteria dal-
la moto d’acqua.
Controllo della batteria
Accertarsi che il vano della batteria non sia
danneggiato.
Accertarsi che i morsetti della batteria non
siano corrosi o danneggiati.
Accertarsi che il tubo di sfiato non sia
ostruito o danneggiato.
Controllo del livello del liquido
Accertarsi che il livello del liquido si trovi tra il
riferimento di livello massimo e quello di livel-
lo minimo.
Se il livello del liquido è basso, aggiungere
acqua distillata fino al raggiungimento del li-
vello prescritto. ATTENZIONE: Usare sol-
tanto acqua distillata per riempire la
1 Morsetto negativo (–) della batteria: cavo
nero
2 Cinghia di fissaggio batteria
3 Morsetto positivo (+) della batteria: cavo
rosso
4 Tu b o d i s f i a t o
132
4
UF3K71H0.book Page 84 Wednesday, August 6, 2014 11:18 AM

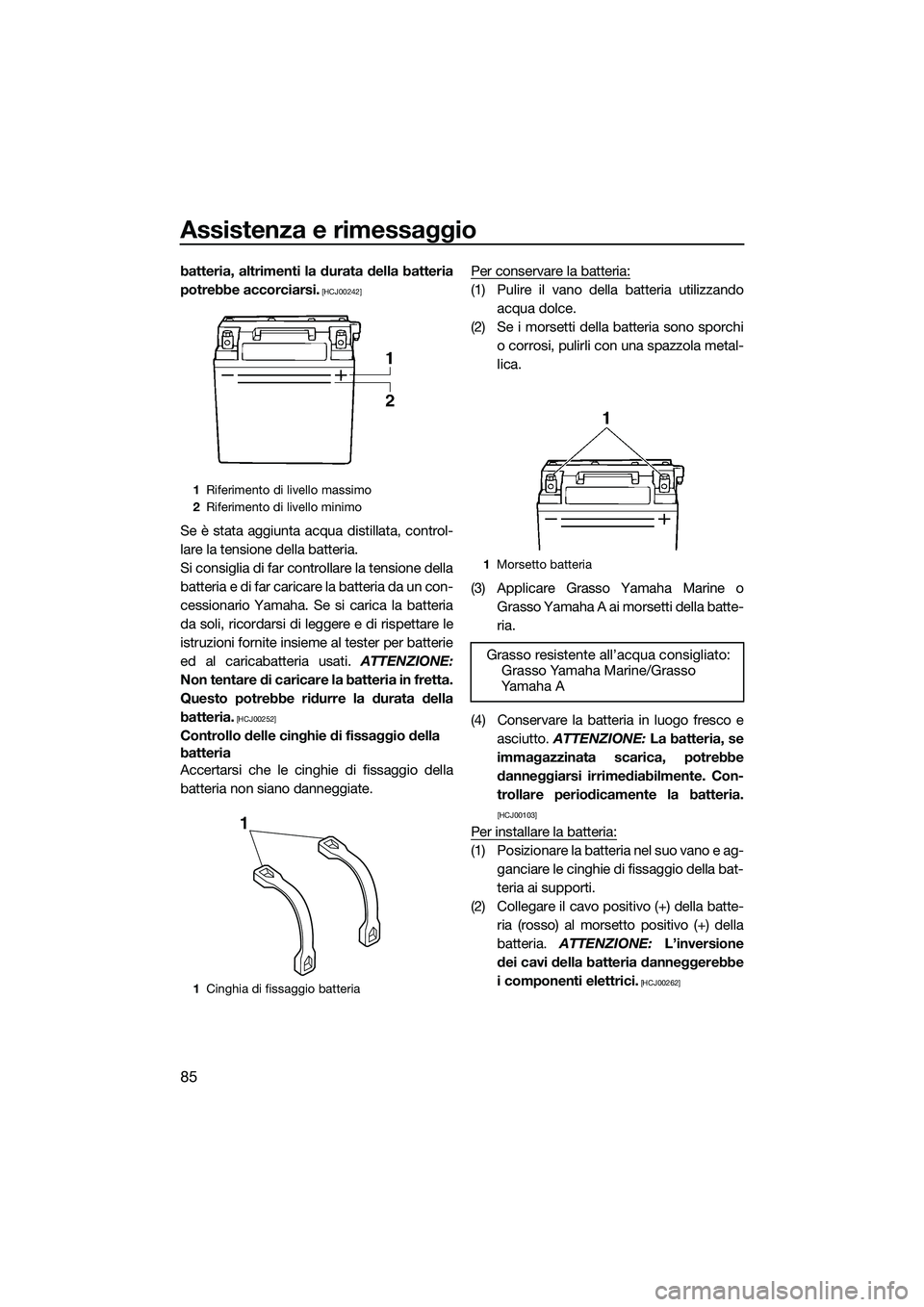

Assistenza e rimessaggio
85
batteria, altrimenti la durata della batteria
potrebbe accorciarsi.
[HCJ00242]
Se è stata aggiunta acqua distillata, control-
lare la tensione della batteria.
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un con-
cessionario Yamaha. Se si carica la batteria
da soli, ricordarsi di leggere e di rispettare le
istruzioni fornite insieme al tester per batterie
ed al caricabatteria usati. ATTENZIONE:
Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della
batteria.
[HCJ00252]
Controllo delle cinghie di fissaggio della
batteria
Accertarsi che le cinghie di fissaggio della
batteria non siano danneggiate. Per conservare la batteria:
(1) Pulire il vano della batteria utilizzando
acqua dolce.
(2) Se i morsetti della batteria sono sporchi o corrosi, pulirli con una spazzola metal-
lica.
(3) Applicare Grasso Yamaha Marine o Grasso Yamaha A ai morsetti della batte-
ria.
(4) Conservare la batteria in luogo fresco e asciutto. ATTENZIONE: La batteria, se
immagazzinata scarica, potrebbe
danneggiarsi irrimediabilmente. Con-
trollare periodicamente la batteria.
[HCJ00103]
Per installare la batteria:
(1) Posizionare la batteria nel suo vano e ag- ganciare le cinghie di fissaggio della bat-
teria ai supporti.
(2) Collegare il cavo positivo (+) della batte- ria (rosso) al morsetto positivo (+) della
batteria. ATTENZIONE: L’inversione
dei cavi della batteria danneggerebbe
i componenti elettrici.
[HCJ00262]
1 Riferimento di livello massimo
2 Riferimento di livello minimo
1 Cinghia di fissaggio batteria
1
1Morsetto batteria
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF3K71H0.book Page 85 Wednesday, August 6, 2014 11:18 AM

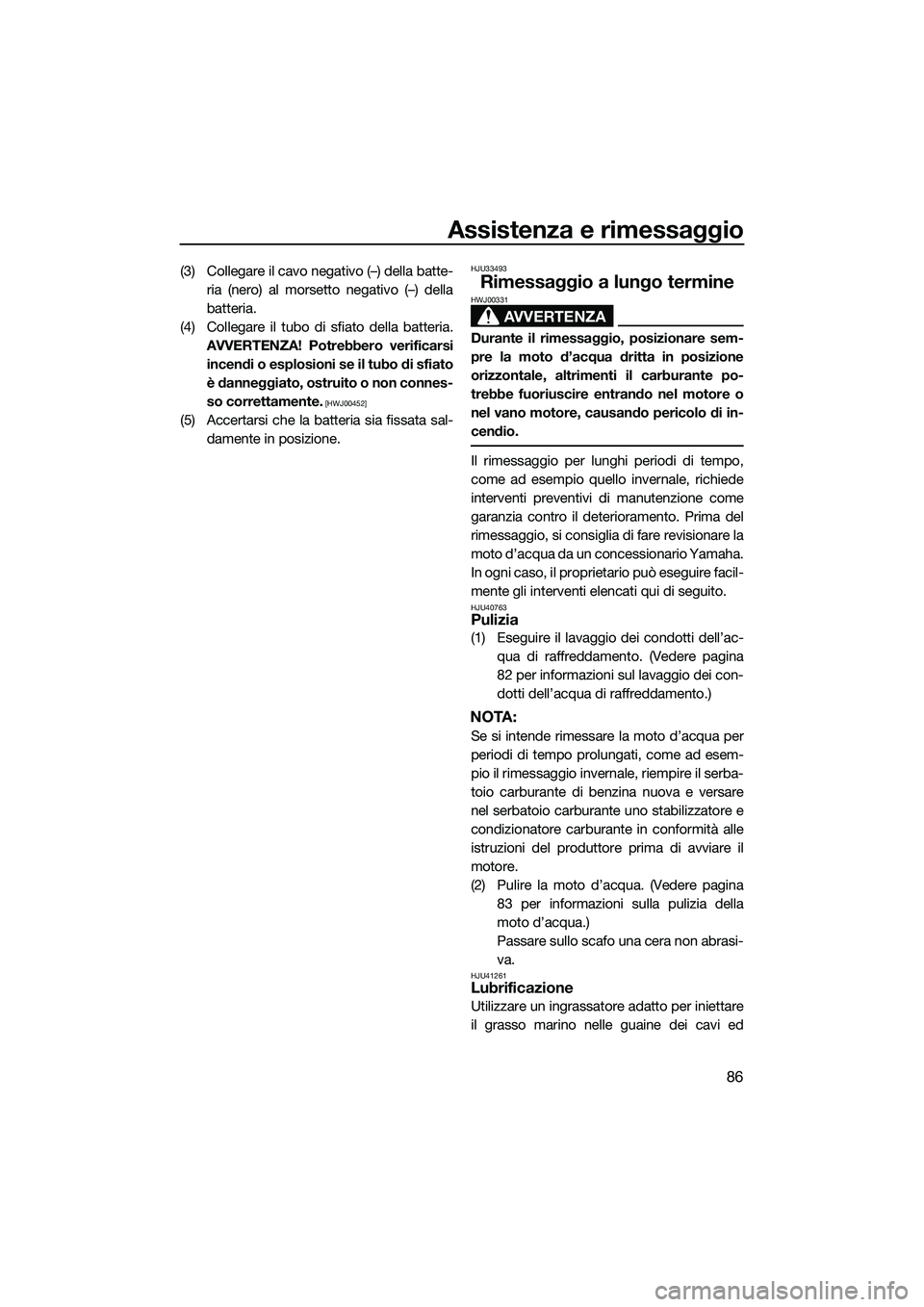

Assistenza e rimessaggio
86
(3) Collegare il cavo negativo (–) della batte-ria (nero) al morsetto negativo (–) della
batteria.
(4) Collegare il tubo di sfiato della batteria. AVVERTENZA! Potrebbero verificarsiincendi o esplosioni se il tubo di sfiato
è danneggiato, ostruito o non connes-
so correttamente.
[HWJ00452]
(5) Accertarsi che la batteria sia fissata sal- damente in posizione.
HJU33493
Rimessaggio a lungo termine
AVVERTENZA
HWJ00331
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire facil-
mente gli interventi elencati qui di seguito.
HJU40763Pulizia
(1) Eseguire il lavaggio dei condotti dell’ac-qua di raffreddamento. (Vedere pagina
82 per informazioni sul lavaggio dei con-
dotti dell’acqua di raffreddamento.)
NOTA:
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esem-
pio il rimessaggio invernale, riempire il serba-
toio carburante di benzina nuova e versare
nel serbatoio carburante uno stabilizzatore e
condizionatore carburante in conformità alle
istruzioni del produttore prima di avviare il
motore.
(2) Pulire la moto d’acqua. (Vedere pagina83 per informazioni sulla pulizia della
moto d’acqua.)
Passare sullo scafo una cera non abrasi-
va.
HJU41261Lubrificazione
Utilizzare un ingrassatore adatto per iniettare
il grasso marino nelle guaine dei cavi ed
UF3K71H0.book Page 86 Wednesday, August 6, 2014 11:18 AM

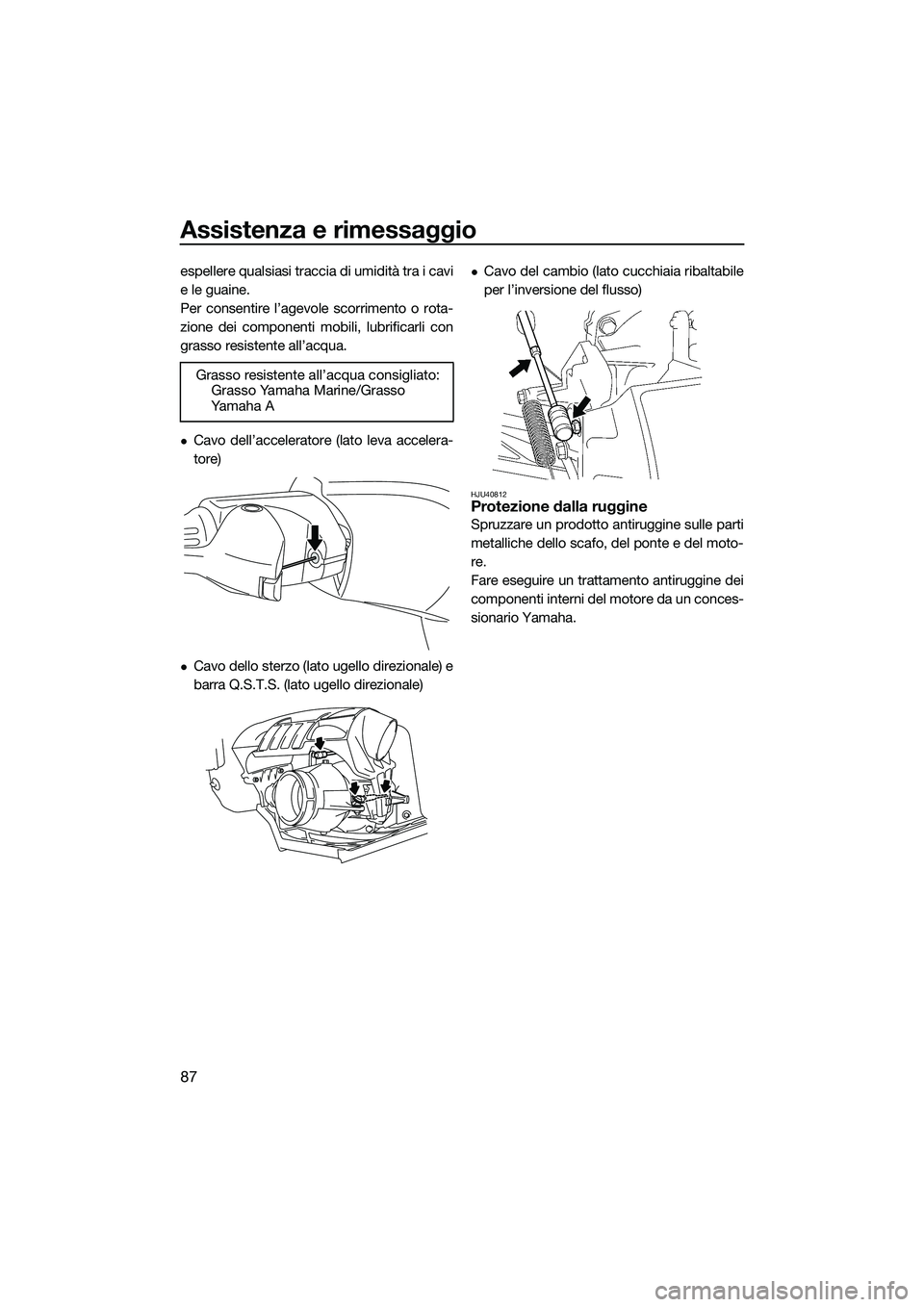

Assistenza e rimessaggio
87
espellere qualsiasi traccia di umidità tra i cavi
e le guaine.
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.
Cavo dell’acceleratore (lato leva accelera-
tore)
Cavo dello sterzo (lato ugello direzionale) e
barra Q.S.T.S. (lato ugello direzionale)
Cavo del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40812Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del moto-
re.
Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un conces-
sionario Yamaha.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF3K71H0.book Page 87 Wednesday, August 6, 2014 11:18 AM

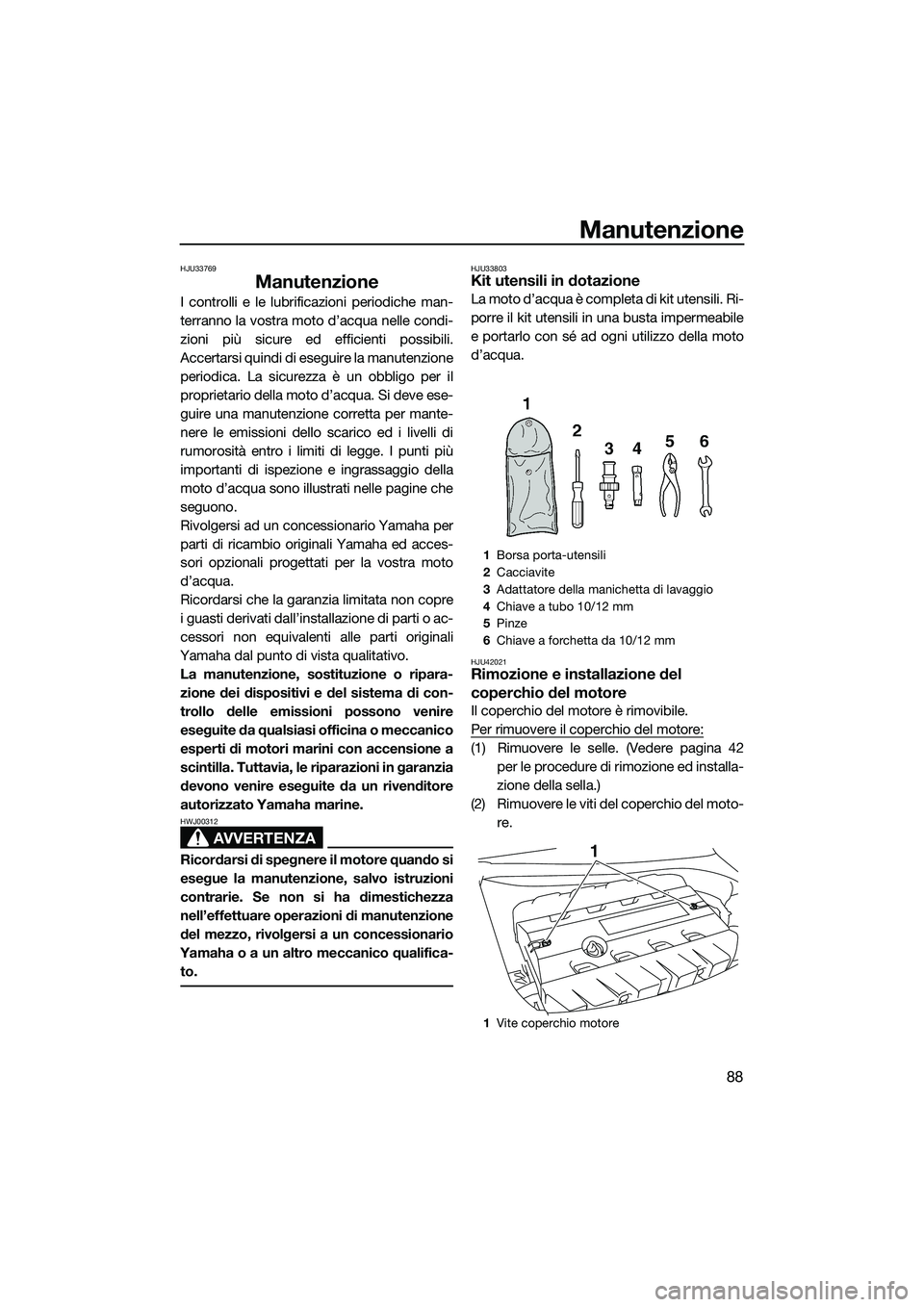

Manutenzione
88
HJU33769
Manutenzione
I controlli e le lubrificazioni periodiche man-
terranno la vostra moto d’acqua nelle condi-
zioni più sicure ed efficienti possibili.
Accertarsi quindi di eseguire la manutenzione
periodica. La sicurezza è un obbligo per il
proprietario della moto d’acqua. Si deve ese-
guire una manutenzione corretta per mante-
nere le emissioni dello scarico ed i livelli di
rumorosità entro i limiti di legge. I punti più
importanti di ispezione e ingrassaggio della
moto d’acqua sono illustrati nelle pagine che
seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre
i guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo. La manutenzione, sostituzione o ripara-
zione dei dispositivi e del sistema di con-
trollo delle emissioni possono venire
eseguite da qualsiasi officina o meccanico
esperti di motori marini con accensione a
scintilla. Tuttavia, le riparazioni in garanzia
devono venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00312
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica- to.
HJU33803Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabile
e portarlo con sé ad ogni utilizzo della moto
d’acqua.
HJU42021Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 42 per le procedure di rimozione ed installa-
zione della sella.)
(2) Rimuovere le viti del coperchio del moto- re.
1Borsa porta-utensili
2 Cacciavite
3 Adattatore della manichetta di lavaggio
4 Chiave a tubo 10/12 mm
5 Pinze
6 Chiave a forchetta da 10/12 mm
1 Vite coperchio motore
1
UF3K71H0.book Page 88 Wednesday, August 6, 2014 11:18 AM

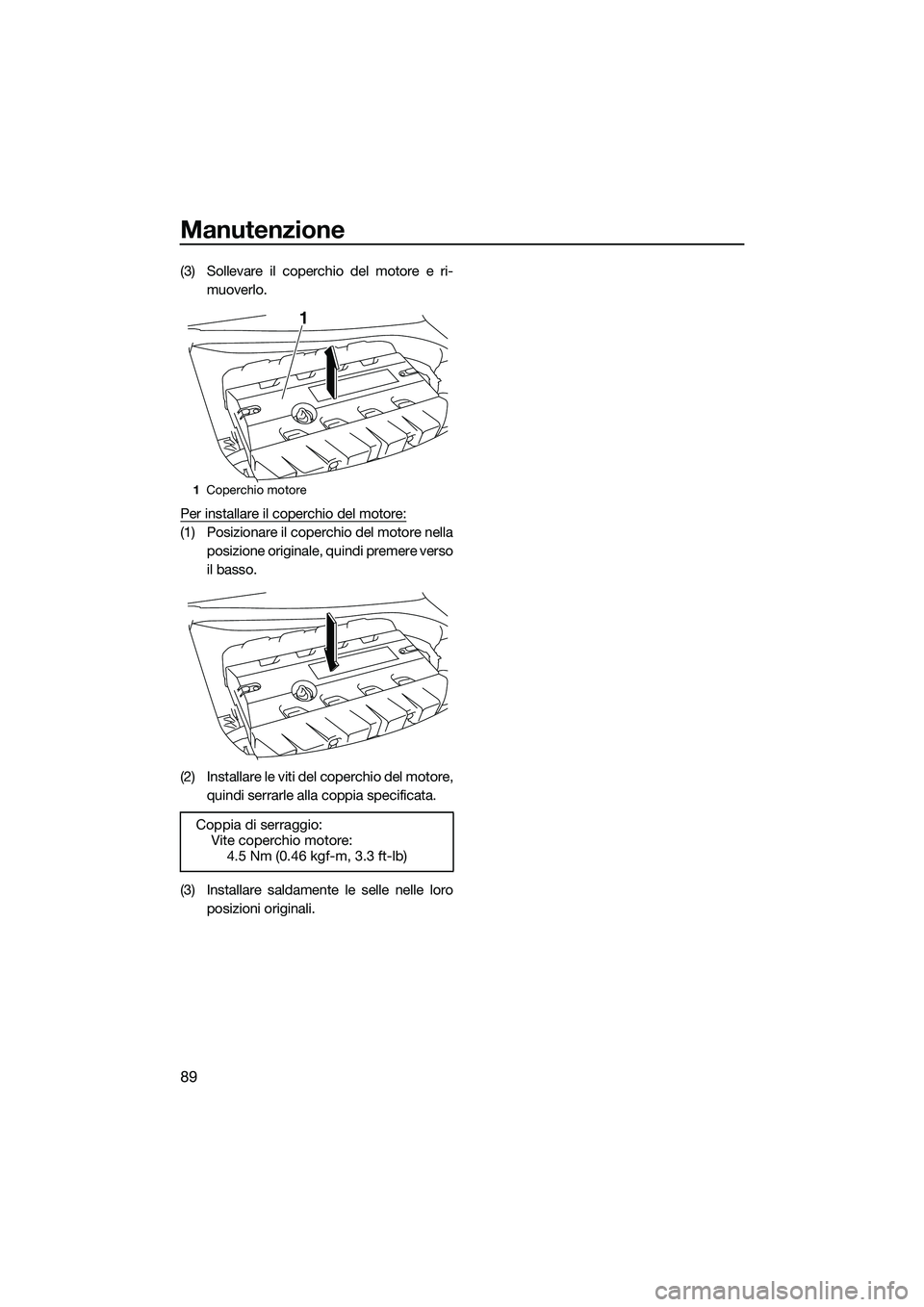

Manutenzione
89
(3) Sollevare il coperchio del motore e ri-muoverlo.
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella posizione originale, quindi premere verso
il basso.
(2) Installare le viti del coperchio del motore, quindi serrarle alla coppia specificata.
(3) Installare saldamente le selle nelle loro posizioni originali.
1Coperchio motore
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3K71H0.book Page 89 Wednesday, August 6, 2014 11:18 AM

Manutenzione
90

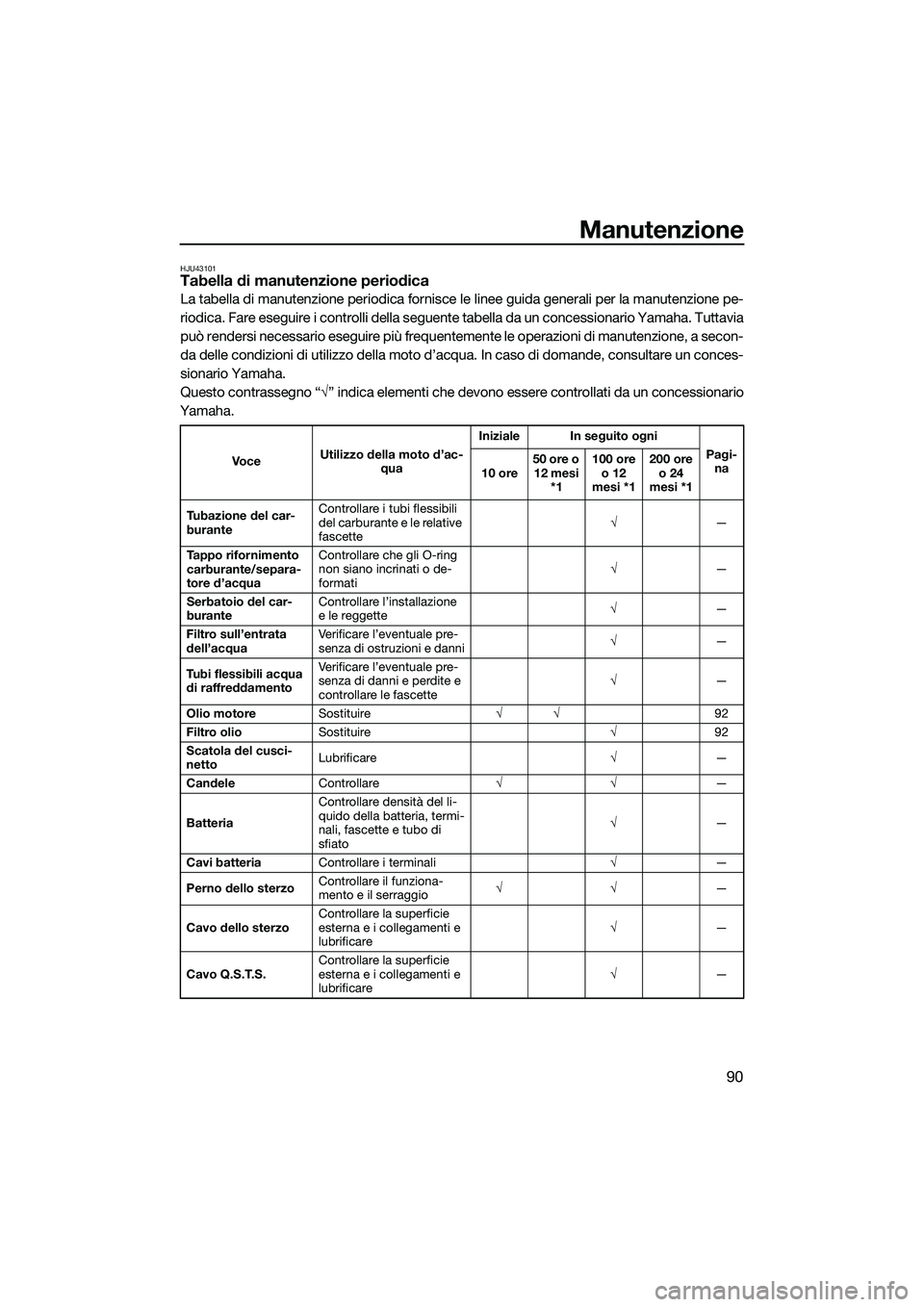

HJU43101Tabella di manutenzione periodica
La tabella di manutenzione periodica fornisce le linee guida generali per la manutenzione pe-
riodica. Fare eseguire i controlli della seguente tabella da un concessionario Yamaha. Tuttavia
può rendersi necessario eseguire più frequentemente le operazioni di manutenzione, a secon-
da delle condizioni di utilizzo della moto d’acqu a. In caso di domande, consultare un conces-
sionario Yamaha.
Questo contrassegno “ √” indica elementi che devono essere controllati da un concessionario
Yamaha.
Vo c e Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
Tubazione del car-
burante Controllare i tubi flessibili
del carburante e le relative
fascette
√
—
Tappo rifornimento
carburante/separa-
tore d’acqua Controllare che gli O-ring
non siano incrinati o de-
formati
√
—
Serbatoio del car-
burante Controllare l’installazione
e le reggette
√
—
Filtro sull’entrata
dell’acqua Verificare l’eventuale pre-
senza di ostruzioni e danni
√
—
Tubi flessibili acqua
di raffreddamento Verificare l’eventuale pre-
senza di danni e perdite e
controllare le fascette
√
—
Olio motore Sostituire √√ 92
Filtro olio Sostituire √92
Scatola del cusci-
netto Lubrificare
√—
Candele Controllare √√ —
Batteria Controllare densità del li-
quido della batteria, termi-
nali, fascette e tubo di
sfiato
√
—
Cavi batteria Controllare i terminali √—
Perno dello sterzo Controllare il funziona-
mento e il serraggio
√√
—
Cavo dello sterzo Controllare la superficie
esterna e i collegamenti e
lubrificare √
—
Cavo Q.S.T.S. Controllare la superficie
esterna e i collegamenti e
lubrificare √
—
UF3K71H0.book Page 90 Wednesday, August 6, 2014 11:18 AM

Manutenzione
91
Convertitore e asta
Q.S.T.S.Controllare la superficie
esterna e i collegamenti e
lubrificare
√√
—
Leva del cambio Controllare la superficie
esterna e i collegamenti e
lubrificare √
—
Cavo del cambio e
cucchiaia ribaltabi-
le per l’inversione
flusso Controllare la superficie
esterna e i collegamenti e
lubrificare
√
—
Elemento del filtro
dell’aria Verificare l’eventuale pre-
senza di danni e sporcizia
√
—
Tubi flessibili di
aspirazione dell’aria Verificare l’eventuale pre-
senza di danni e controlla-
re le fascette
√
—
Corpo farfallato Lubrificare le valvole a far-
falla
√
—
Sistema di scarico Verificare l’eventuale pre-
senza di perdite di gas di
scarico e controllare i tubi
flessibili e le fascette
√
—
Tubo di sfiato Controllare il tubo di sfiato
e le relative fascette
√
—
Girante Verificare l’eventuale pre-
senza di deformazioni,
danni e corpi estranei √
—
Ugello direzionale Controllare il movimento e
lubrificare
√
—
Sistema di scarico
per depressione
dell’idrogetto
dell’acqua di senti-
na Verificare che i tubi flessi-
bili non presentino ostru-
zioni e danni, controllare
le fascette e pulire il filtro
della sentina
√
—
Elettropompa di
sentina Controllare il funziona-
mento, verificare che i tubi
flessibili non presentino
danni, controllare le fa-
scette e pulire il filtro della
pompa di sentina
√
—
Tappi di scarico di
poppa Controllare gli O-ring
√—
Anodo Verificare l’eventuale pre-
senza di corrosione e puli-
re √
*2 —
Gioco valvola Controllare e regolare √ *2 —
Vo c e
Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
UF3K71H0.book Page 91 Wednesday, August 6, 2014 11:18 AM

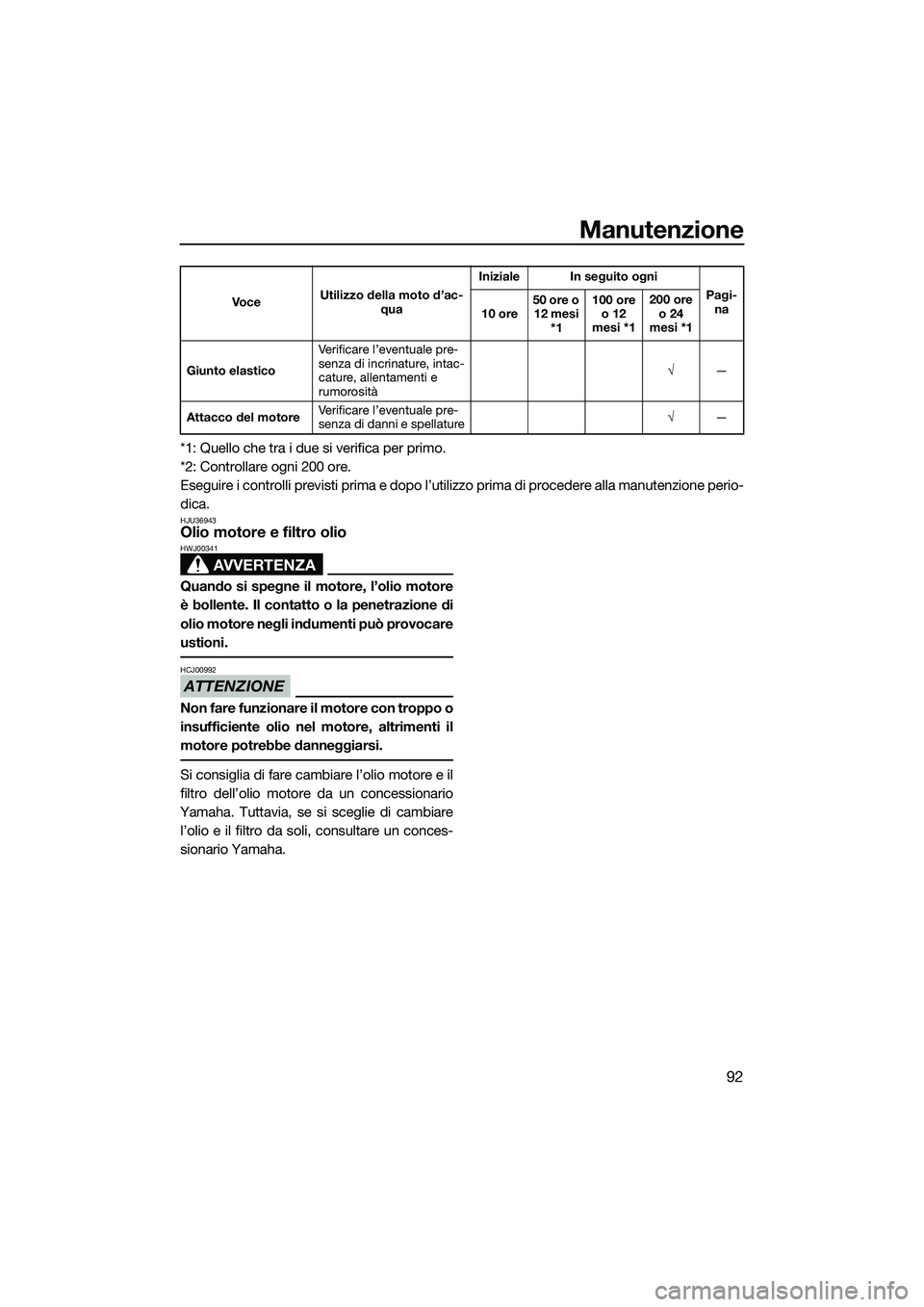

Manutenzione
92
*1: Quello che tra i due si verifica per primo.
*2: Controllare ogni 200 ore.
Eseguire i controlli previsti prima e dopo l’utilizzo prima di procedere alla manutenzione perio-
dica.
HJU36943Olio motore e filtro olio
AVVERTENZA
HWJ00341
Quando si spegne il motore, l’olio motore
è bollente. Il contatto o la penetrazione di
olio motore negli indumenti può provocare
ustioni.
ATTENZIONE
HCJ00992
Non fare funzionare il motore con troppo o
insufficiente olio nel motore, altrimenti il
motore potrebbe danneggiarsi.
Si consiglia di fare cambiare l’olio motore e il
filtro dell’olio motore da un concessionario
Yamaha. Tuttavia, se si sceglie di cambiare l’olio e il filtro da soli, consultare un conces-
sionario Yamaha.
Giunto elastico Verificare l’eventuale pre-
senza di incrinature, intac-
cature, allentamenti e
rumorosità
√
—
Attacco del motore Verificare l’eventuale pre-
senza di danni e spellature
√
—
Vo c e
Utilizzo della moto d’ac-
qua Iniziale In seguito ogni
Pagi-na
10 ore 50 ore o
12 mesi *1 100 ore
o 12
mesi *1 200 ore
o 24
mesi *1
UF3K71H0.book Page 92 Wednesday, August 6, 2014 11:18 AM

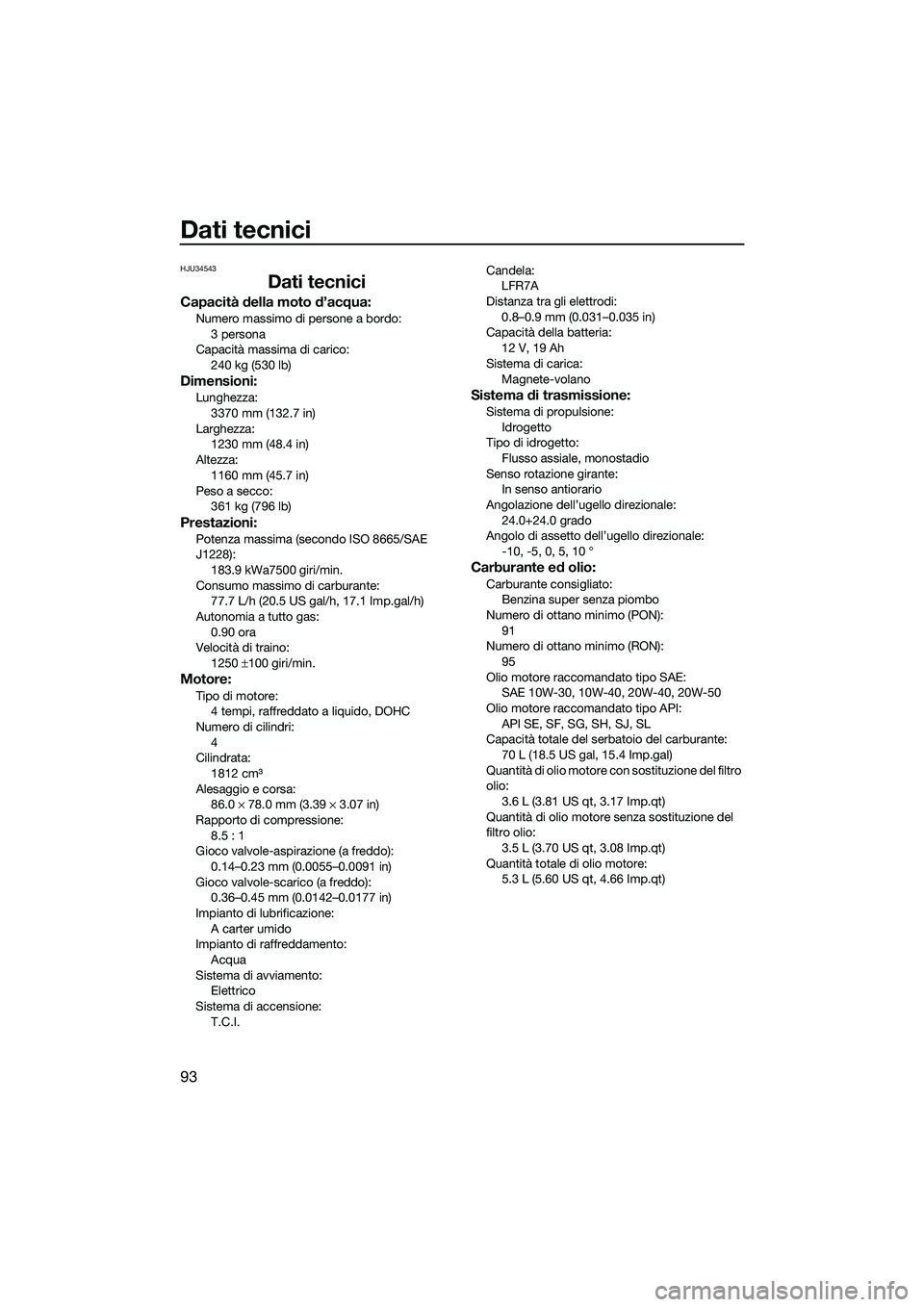

Dati tecnici
93
HJU34543
Dati tecnici
Capacità della moto d’acqua:
Numero massimo di persone a bordo:3 persona
Capacità massima di carico: 240 kg (530 lb)
Dimensioni:
Lunghezza:
3370 mm (132.7 in)
Larghezza: 1230 mm (48.4 in)
Altezza: 1160 mm (45.7 in)
Peso a secco: 361 kg (796 lb)
Prestazioni:
Potenza massima (secondo ISO 8665/SAE
J1228):
183.9 kWa7500 giri/min.
Consumo massimo di carburante: 77.7 L/h (20.5 US gal/h, 17.1 Imp.gal/h)
Autonomia a tutto gas: 0.90 ora
Velocità di traino:
1250 ±100 giri/min.
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, DOHC
Numero di cilindri:
4
Cilindrata: 1812 cm3
Alesaggio e corsa: 86.0 × 78.0 mm (3.39 × 3.07 in)
Rapporto di compressione:
8.5 : 1
Gioco valvole-aspirazione (a freddo): 0.14–0.23 mm (0.0055–0.0091 in)
Gioco valvole-scarico (a freddo): 0.36–0.45 mm (0.0142–0.0177 in)
Impianto di lubrificazione:
A carter umido
Impianto di raffreddamento: Acqua
Sistema di avviamento: Elettrico
Sistema di accensione:
T.C.I. Candela:
LFR7A
Distanza tra gli elettrodi: 0.8–0.9 mm (0.031–0.035 in)
Capacità della batteria:
12 V, 19 Ah
Sistema di carica: Magnete-volano
Sistema di trasmissione:
Sistema di propulsione:
Idrogetto
Tipo di idrogetto: Flusso assiale, monostadio
Senso rotazione girante: In senso antiorario
Angolazione dell’ugello direzionale: 24.0+24.0 grado
Angolo di assetto dell’ugello direzionale:
-10, -5, 0, 5, 10 °
Carburante ed olio:
Carburante consigliato:Benzina super senza piombo
Numero di ottano minimo (PON):
91
Numero di ottano minimo (RON): 95
Olio motore raccomandato tipo SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Olio motore raccomandato tipo API:
API SE, SF, SG, SH, SJ, SL
Capacità totale del serbatoio del carburante: 70 L (18.5 US gal, 15.4 Imp.gal)
Quantità di olio motore con sostituzione del filtro
olio: 3.6 L (3.81 US qt, 3.17 Imp.qt)
Quantità di olio motore senza sostituzione del
filtro olio: 3.5 L (3.70 US qt, 3.08 Imp.qt)
Quantità totale di olio motore: 5.3 L (5.60 US qt, 4.66 Imp.qt)
UF3K71H0.book Page 93 Wednesday, August 6, 2014 11:18 AM
