Page 163 of 250
3-68
ESD
GJU20210
Überprüfungen nach dem
Betrieb
@ Während das Wasserfahrzeug an Land ist und
der Motor läuft, vom Heck fern bleiben. Heißes
Wasser und Dampf, das aus der Auspufföff-
nung herausspritzt, können ernsthafte Ver-
brennungen verursachen.
@
Führen Sie immer die folgenden Überprüfun-
gen nach dem Betrieb des Wasserfahrzeugs
durch.
1. Das Wasserfahrzeug aus dem Wasser zie-
hen.
2. Den Rumpf, die Lenkergriffe und das Strahl-
triebwerk mit Süßwasser abwaschen.
3. Den Sitz ausbauen und den Motorraum auf
Wasserrückstände überprüfen. Um Wasser-
rückstände abzulassen, die Ablaßstopfen im
Heck entfernen, und dann den Bug des Was-
serfahrzeugs so hoch wie nötig anheben, um
das Wasser in der Bilge abzulassen.
HINWEIS:@ Dieses Wasserfahrzeug ist mit einem Düsenun-
terdruck-Bilgenablaßsystem und einem elektri-
schen Bilgenablaßsystem ausgestattet, zur Ent-
fernung von Wasser aus dem Motorraum,
während Sie unterwegs sind. Trotzdem werden
Wasserrückstände verbleiben. (Siehe “Bilge” auf
Seite 3-18 für mehr Informationen.)
@
4. Das Wasserfahrzeug in waagrechte Position
bringen.
5. Das Kühlwassersystem durchspülen, um ei-
ner Verstopfung durch Salz, Sand oder
Schmutz vorzubeugen. (Siehe Seite 4-2 zu
den Spülverfahren.)
6. Wasserrückstände vom Abgassystem ablas-
sen, indem Sie den Motor 10 bis 15 Sekun-
den lang mit 4.000 U/min betreiben.
@ Den Motor nicht mit über 4.000 U/min an Land
laufen lassen. Andernfalls könnte der Kataly-
sator ernsthaft beschädigt werden.
@
SJU20210
Comprobaciones posteriores
a la navegación
@ Manténgase alejado de la popa cuando el mo-
tor esté en marcha en tierra. El agua caliente
y el vapor que salen del escape al aire pueden
provocar quemaduras graves.
@
Efectúe siempre las siguientes comprobacio-
nes después de utilizar la moto de agua.
1. Saque del agua la moto de agua.
2. Lave el casco, el manillar y el grupo propul-
sor con agua dulce.
3. Desmonte el asiento y compruebe si hay
agua en la cámara del motor. Para eliminar el
agua, quite los tapones de achique de popa y
levante la proa de la moto de agua lo sufi-
ciente para que se vacíe la sentina.
NOTA:@ Esta moto de agua está dotada de un sistema de
achique por vacío y un sistema eléctrico de achi-
que de la sentina que extrae el agua de la cámara
del motor durante la navegación. No obstante,
puede quedar alguna cantidad residual de agua.
(Para más información, ver “Sentina” en la pági-
na 3-18.)
@
4. Sitúe la moto de agua en posición horizontal.
5. Lave con agua el sistema de refrigeración
para evitar que se obstruya con sal, arena o
suciedad. (Consulte en la página 4-2 las ins-
trucciones de lavado).
6. Elimine los restos de agua del sistema de es-
cape poniendo en marcha el motor a
4.000 r/min durante 10–15 segundos.
@ No sobrepase las 4.000 r/min en tierra. De lo
contrario el catalizador puede sufrir una ave-
ría grave.
@
UF1G80A0.book Page 68 Thursday, December 19, 2002 4:18 PM

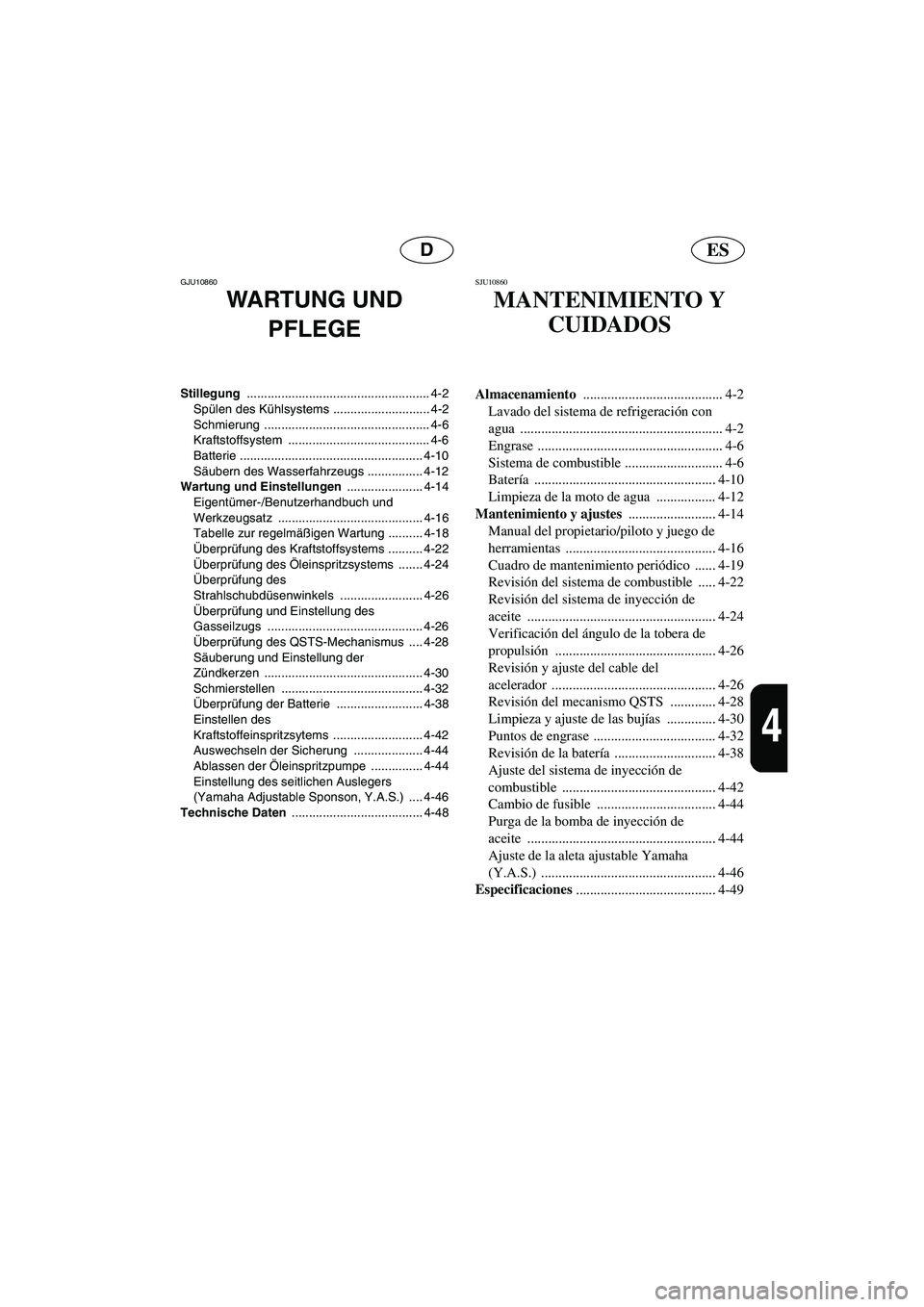

Page 169 of 250
ESD
4
GJU10860
WARTUNG UND
PFLEGE
Stillegung ..................................................... 4-2
Spülen des Kühlsystems ............................ 4-2
Schmierung ................................................ 4-6
Kraftstoffsystem ......................................... 4-6
Batterie ..................................................... 4-10
Säubern des Wasserfahrzeugs ................ 4-12
Wartung und Einstellungen ...................... 4-14
Eigentümer-/Benutzerhandbuch und
Werkzeugsatz .......................................... 4-16
Tabelle zur regelmäßigen Wartung .......... 4-18
Überprüfung des Kraftstoffsystems .......... 4-22
Überprüfung des Öleinspritzsystems ....... 4-24
Überprüfung des
Strahlschubdüsenwinkels ........................ 4-26
Überprüfung und Einstellung des
Gasseilzugs ............................................. 4-26
Überprüfung des QSTS-Mechanismus .... 4-28
Säuberung und Einstellung der
Zündkerzen .............................................. 4-30
Schmierstellen ......................................... 4-32
Überprüfung der Batterie ......................... 4-38
Einstellen des
Kraftstoffeinspritzsytems .......................... 4-42
Auswechseln der Sicherung .................... 4-44
Ablassen der Öleinspritzpumpe ............... 4-44
Einstellung des seitlichen Auslegers
(Yamaha Adjustable Sponson, Y.A.S.) .... 4-46
Technische Daten ...................................... 4-48
SJU10860
MANTENIMIENTO Y
CUIDADOS
Almacenamiento
........................................ 4-2
Lavado del sistema de refrigeración con
agua .......................................................... 4-2
Engrase ..................................................... 4-6
Sistema de combustible ............................ 4-6
Batería .................................................... 4-10
Limpieza de la moto de agua ................. 4-12
Mantenimiento y ajustes
......................... 4-14
Manual del propietario/piloto y juego de
herramientas ........................................... 4-16

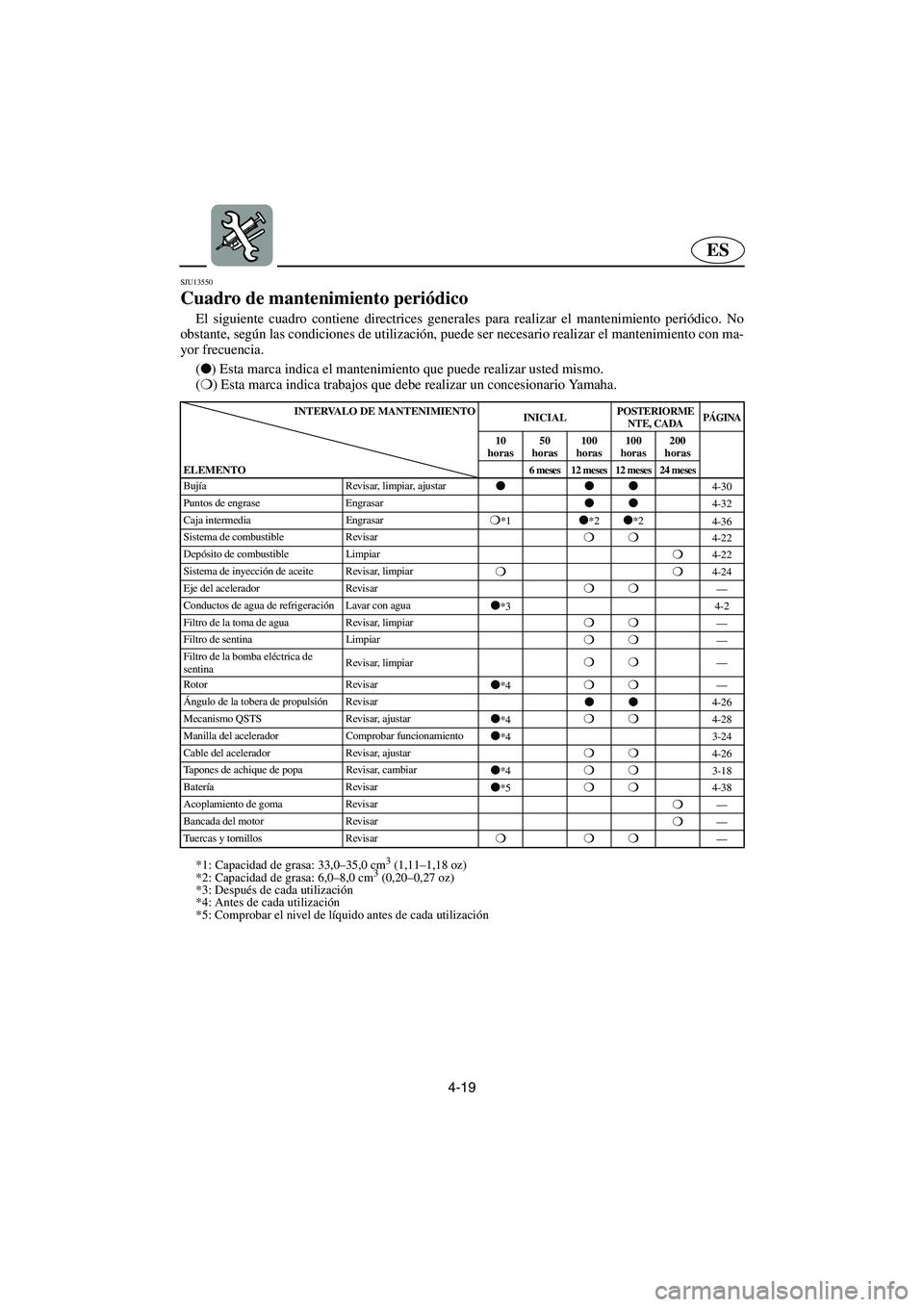

Cuadro de mantenimiento periódico ...... 4-19
Revisión del sistema de combustible ..... 4-22
Revisión del sistema de inyección de
aceite ...................................................... 4-24
Verificación del ángulo de la tobera de
propulsión .............................................. 4-26
Revisión y ajuste del cable del
acelerador ............................................... 4-26
Revisión del mecanismo QSTS ............. 4-28
Limpieza y ajuste de las bujías .............. 4-30
Puntos de engrase ................................... 4-32
Revisión de la batería ............................. 4-38
Ajuste del sistema de inyección de
combustible ............................................ 4-42
Cambio de fusible .................................. 4-44
Purga de la bomba de inyección de
aceite ...................................................... 4-44
Ajuste de la aleta ajustable Yamaha
(Y.A.S.) .................................................. 4-46
Especificaciones
........................................ 4-49
UF1G80A0.book Page 2 Thursday, December 19, 2002 4:18 PM

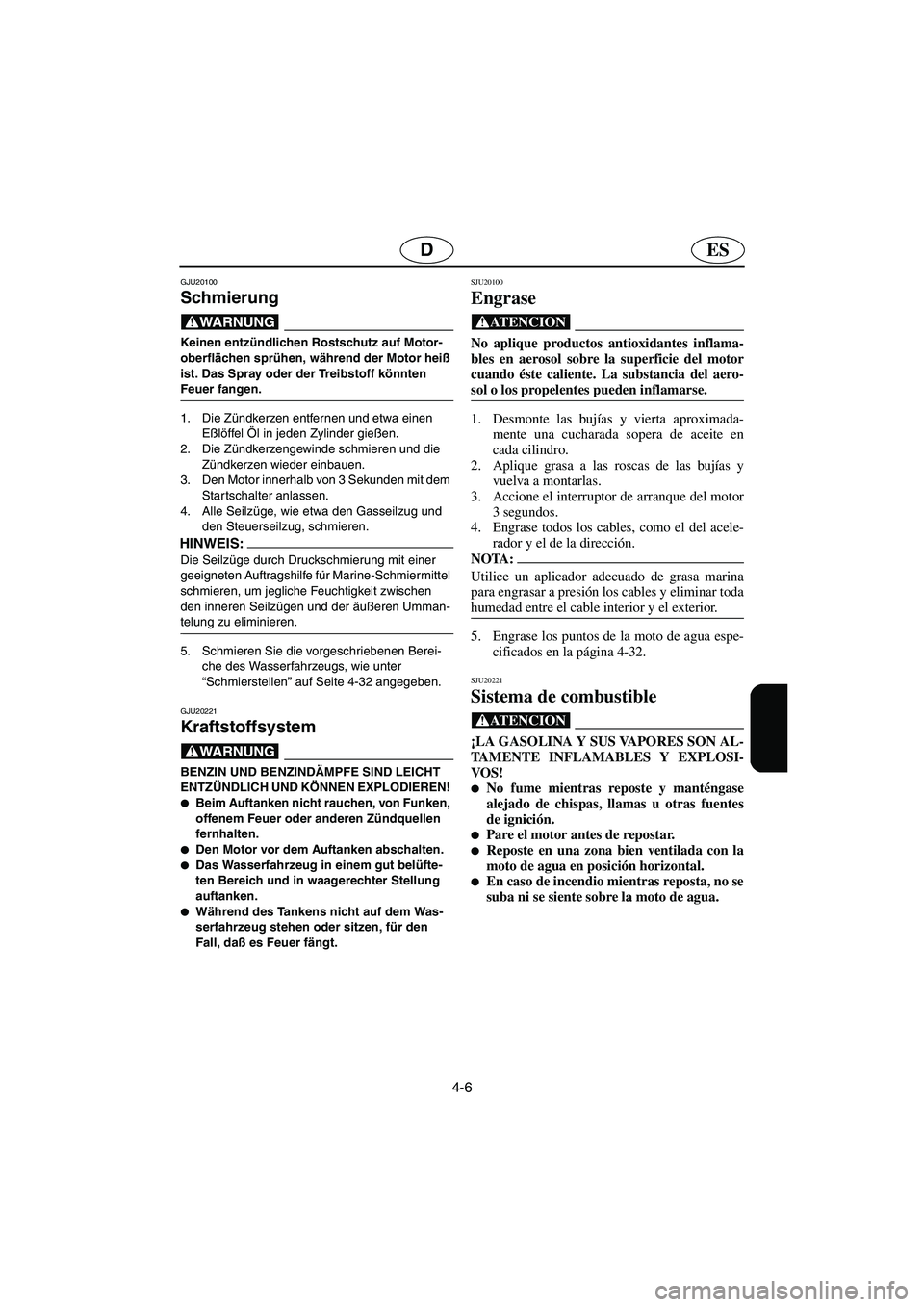

Page 175 of 250
4-6
ESD
GJU20100
Schmierung
@ Keinen entzündlichen Rostschutz auf Motor-
oberflächen sprühen, während der Motor heiß
ist. Das Spray oder der Treibstoff könnten
Feuer fangen.
@
1. Die Zündkerzen entfernen und etwa einen
Eßlöffel Öl in jeden Zylinder gießen.
2. Die Zündkerzengewinde schmieren und die
Zündkerzen wieder einbauen.
3. Den Motor innerhalb von 3 Sekunden mit dem
Startschalter anlassen.
4. Alle Seilzüge, wie etwa den Gasseilzug und
den Steuerseilzug, schmieren.
HINWEIS:@ Die Seilzüge durch Druckschmierung mit einer
geeigneten Auftragshilfe für Marine-Schmiermittel
schmieren, um jegliche Feuchtigkeit zwischen
den inneren Seilzügen und der äußeren Umman-
telung zu eliminieren.
@
5. Schmieren Sie die vorgeschriebenen Berei-
che des Wasserfahrzeugs, wie unter
“Schmierstellen” auf Seite 4-32 angegeben.
GJU20221
Kraftstoffsystem
@ BENZIN UND BENZINDÄMPFE SIND LEICHT
ENTZÜNDLICH UND KÖNNEN EXPLODIEREN!
Beim Auftanken nicht rauchen, von Funken,
offenem Feuer oder anderen Zündquellen
fernhalten.
Den Motor vor dem Auftanken abschalten. Das Wasserfahrzeug in einem gut belüfte-
ten Bereich und in waagerechter Stellung
auftanken.
Während des Tankens nicht auf dem Was-
serfahrzeug stehen oder sitzen, für den
Fall, daß es Feuer fängt.
SJU20100
Engrase
@ No aplique productos antioxidantes inflama-
bles en aerosol sobre la superficie del motor
cuando éste caliente. La substancia del aero-
sol o los propelentes pueden inflamarse.
@
1. Desmonte las bujías y vierta aproximada-
mente una cucharada sopera de aceite en
cada cilindro.
2. Aplique grasa a las roscas de las bujías y
vuelva a montarlas.
3. Accione el interruptor de arranque del motor
3 segundos.
4. Engrase todos los cables, como el del acele-
rador y el de la dirección.
NOTA:@ Utilice un aplicador adecuado de grasa marina
para engrasar a presión los cables y eliminar toda
humedad entre el cable interior y el exterior.
@
5. Engrase los puntos de la moto de agua espe-
cificados en la página 4-32.
SJU20221
Sistema de combustible
@ ¡LA GASOLINA Y SUS VAPORES SON AL-
TAMENTE INFLAMABLES Y EXPLOSI-
VOS !
No fume mientras reposte y manténgase
alejado de chispas, llamas u otras fuentes
de ignición.
Pare el motor antes de repostar.
Reposte en una zona bien ventilada con la
moto de agua en posición horizontal.
En caso de incendio mientras reposta, no se
suba ni se siente sobre la moto de agua.
UF1G80A0.book Page 6 Thursday, December 19, 2002 4:18 PM

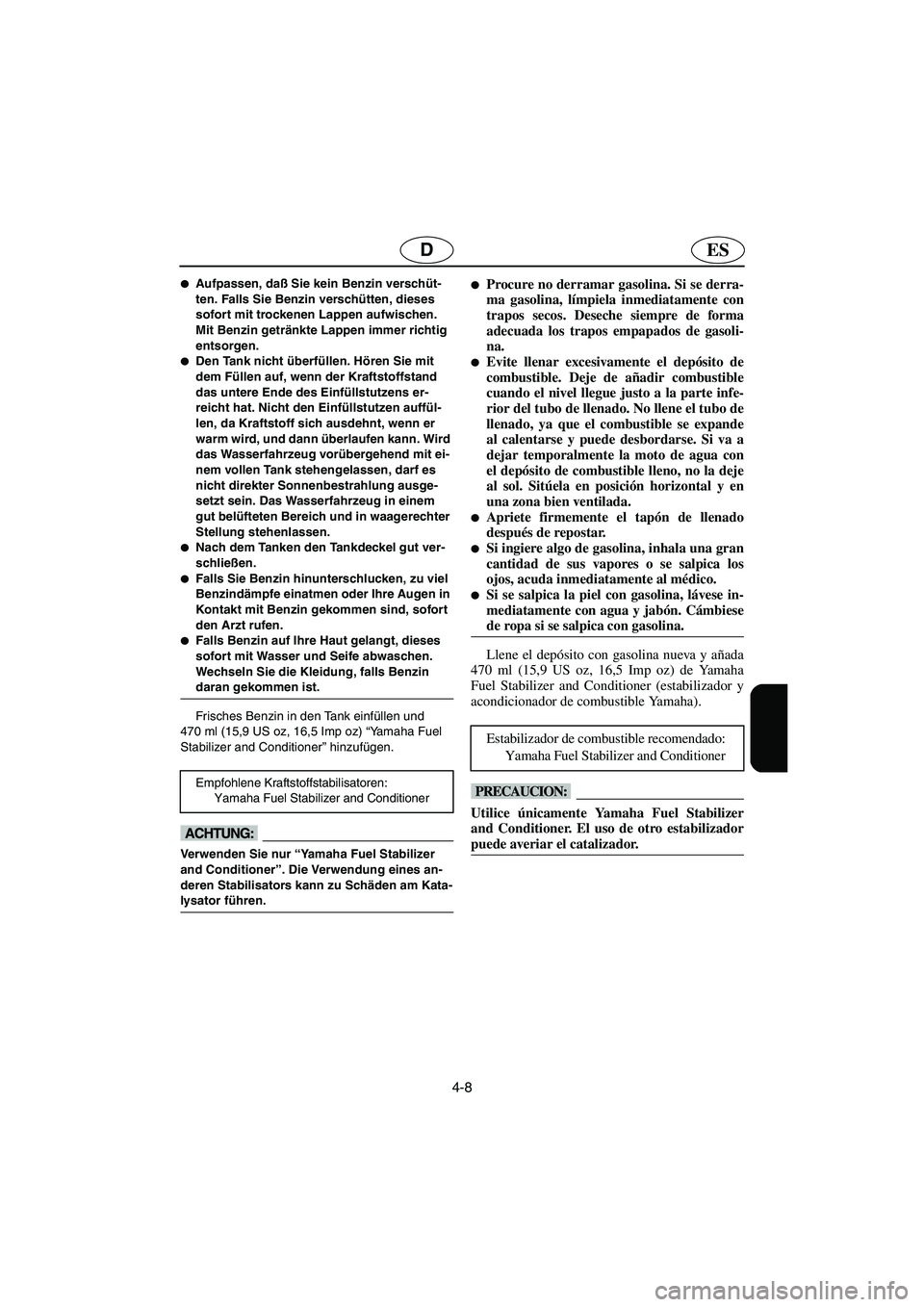

Page 177 of 250
4-8
ESD
Aufpassen, daß Sie kein Benzin verschüt-
ten. Falls Sie Benzin verschütten, dieses
sofort mit trockenen Lappen aufwischen.
Mit Benzin getränkte Lappen immer richtig
entsorgen.
Den Tank nicht überfüllen. Hören Sie mit
dem Füllen auf, wenn der Kraftstoffstand
das untere Ende des Einfüllstutzens er-
reicht hat. Nicht den Einfüllstutzen auffül-
len, da Kraftstoff sich ausdehnt, wenn er
warm wird, und dann überlaufen kann. Wird
das Wasserfahrzeug vorübergehend mit ei-
nem vollen Tank stehengelassen, darf es
nicht direkter Sonnenbestrahlung ausge-
setzt sein. Das Wasserfahrzeug in einem
gut belüfteten Bereich und in waagerechter
Stellung stehenlassen.
Nach dem Tanken den Tankdeckel gut ver-
schließen.
Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
den Arzt rufen.
Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung, falls Benzin
daran gekommen ist.
@
Frisches Benzin in den Tank einfüllen und
470 ml (15,9 US oz, 16,5 Imp oz) “Yamaha Fuel
Stabilizer and Conditioner” hinzufügen.
@ Verwenden Sie nur “Yamaha Fuel Stabilizer
and Conditioner”. Die Verwendung eines an-
deren Stabilisators kann zu Schäden am Kata-
lysator führen.
@
Empfohlene Kraftstoffstabilisatoren:
Yamaha Fuel Stabilizer and Conditioner
Procure no derramar gasolina. Si se derra-
ma gasolina, límpiela inmediatamente con
trapos secos. Deseche siempre de forma
adecuada los trapos empapados de gasoli-
na.
Evite llenar excesivamente el depósito de
combustible. Deje de añadir combustible
cuando el nivel llegue justo a la parte infe-
rior del tubo de llenado. No llene el tubo de
llenado, ya que el combustible se expande
al calentarse y puede desbordarse. Si va a
dejar temporalmente la moto de agua con
el depósito de combustible lleno, no la deje
al sol. Sitúela en posición horizontal y en
una zona bien ventilada.
Apriete firmemente el tapón de llenado
después de repostar.
Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.
Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
Llene el depósito con gasolina nueva y añada
470 ml (15,9 US oz, 16,5 Imp oz) de Yamaha
Fuel Stabilizer and Conditioner (estabilizador y
acondicionador de combustible Yamaha).
@ Utilice únicamente Yamaha Fuel Stabilizer
and Conditioner. El uso de otro estabilizador
puede averiar el catalizador.
@
Estabilizador de combustible recomendado:
Yamaha Fuel Stabilizer and Conditioner
UF1G80A0.book Page 8 Thursday, December 19, 2002 4:18 PM
Page 179 of 250
4-10
ESD
GJU19700

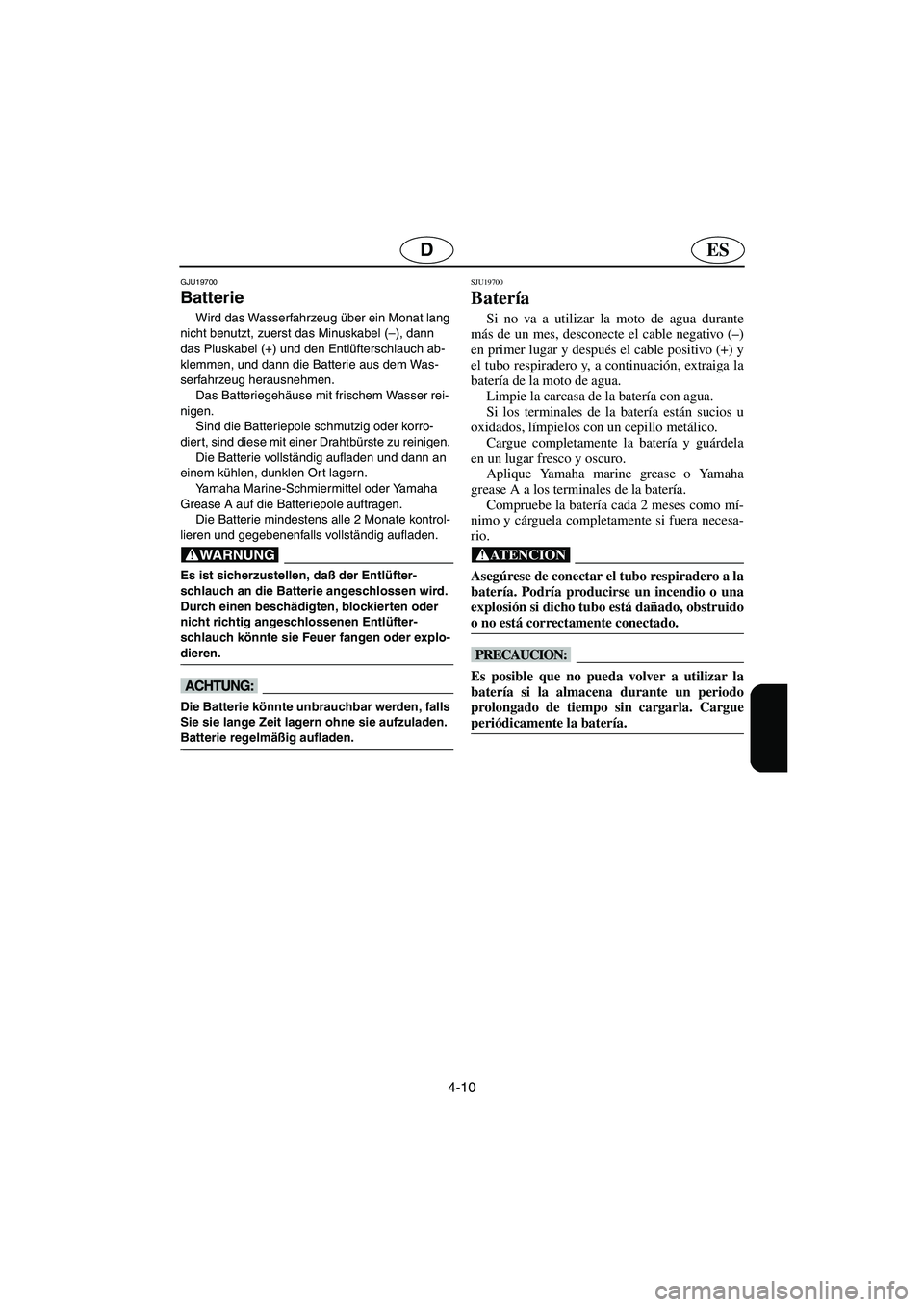

Batterie
Wird das Wasserfahrzeug über ein Monat lang
nicht benutzt, zuerst das Minuskabel (–), dann
das Pluskabel (+) und den Entlüfterschlauch ab-
klemmen, und dann die Batterie aus dem Was-
serfahrzeug herausnehmen.
Das Batteriegehäuse mit frischem Wasser rei-
nigen.
Sind die Batteriepole schmutzig oder korro-
diert, sind diese mit einer Drahtbürste zu reinigen.
Die Batterie vollständig aufladen und dann an
einem kühlen, dunklen Or t lagern.
Yamaha Marine-Schmiermittel oder Yamaha
Grease A auf die Batteriepole auftragen.
Die Batterie mindestens alle 2 Monate kontrol-
lieren und gegebenenfalls vollständig aufladen.
@ Es ist sicherzustellen, daß der Entlüfter-
schlauch an die Batterie angeschlossen wird.
Durch einen beschädigten, blockierten oder
nicht richtig angeschlossenen Entlüfter-
schlauch könnte sie Feuer fangen oder explo-
dieren.
@
@ Die Batterie könnte unbrauchbar werden, falls
Sie sie lange Zeit lagern ohne sie aufzuladen.
Batterie regelmäßig aufladen.
@
SJU19700
Batería
Si no va a utilizar la moto de agua durante
más de un mes, desconecte el cable negativo (–)
en primer lugar y después el cable positivo (+) y
el tubo respiradero y, a continuación, extraiga la
batería de la moto de agua.
Limpie la carcasa de la batería con agua.
Si los terminales de la batería están sucios u
oxidados, límpielos con un cepillo metálico.
Cargue completamente la batería y guárdela
en un lugar fresco y oscuro.
Aplique Yamaha marine grease o Yamaha
grease A a los terminales de la batería.
Compruebe la batería cada 2 meses como mí-
nimo y cárguela completamente si fuera necesa-
rio.
@ Asegúrese de conectar el tubo respiradero a la
batería. Podría producirse un incendio o una
explosión si dicho tubo está dañado, obstruido
o no está correctamente conectado.
@
@ Es posible que no pueda volver a utilizar la
batería si la almacena durante un periodo
prolongado de tiempo sin cargarla. Cargue
periódicamente la batería.
@
UF1G80A0.book Page 10 Thursday, December 19, 2002 4:18 PM
Page 181 of 250
4-12
ESD

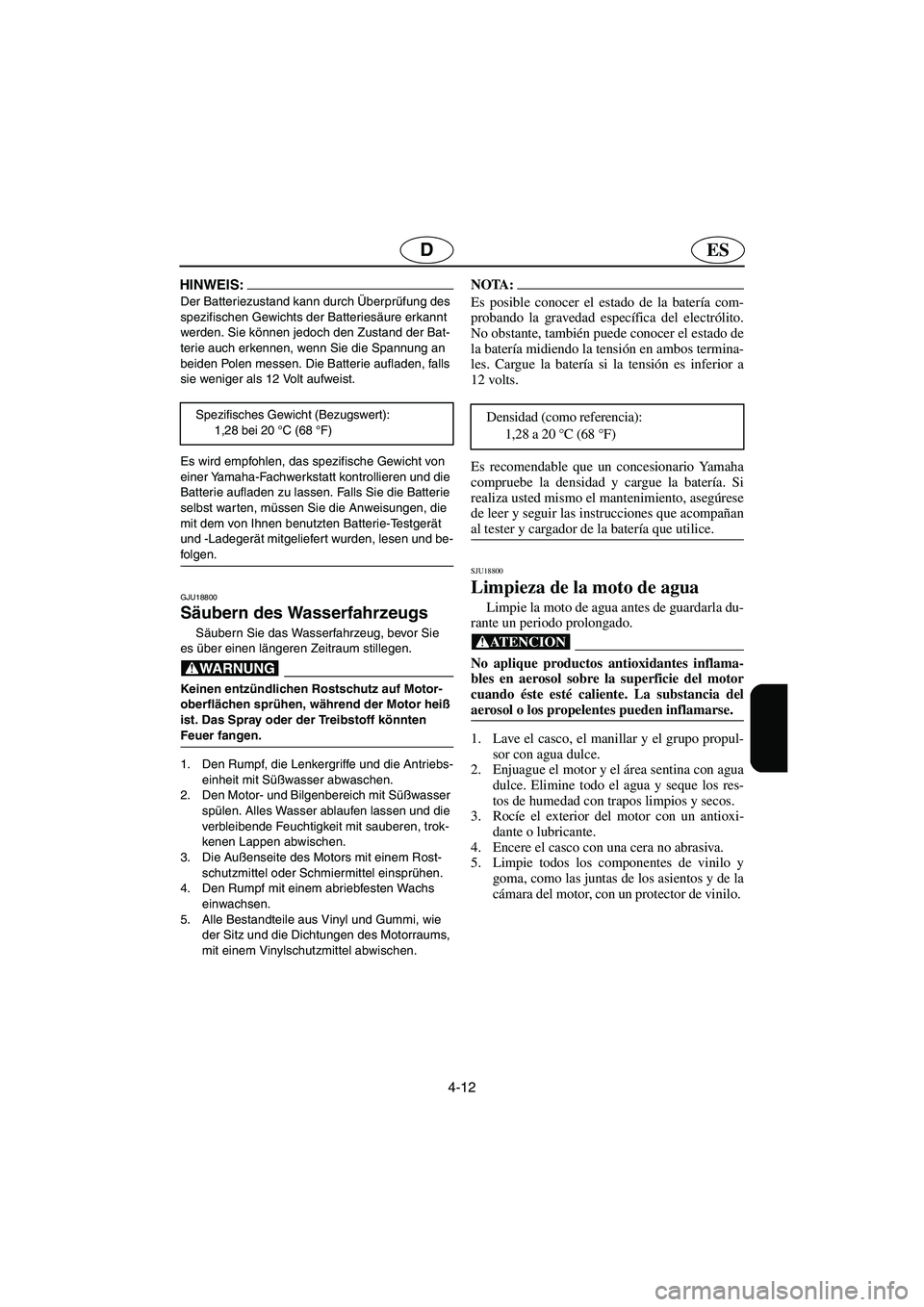

HINWEIS:@ Der Batteriezustand kann durch Überprüfung des
spezifischen Gewichts der Batteriesäure erkannt
werden. Sie können jedoch den Zustand der Bat-
terie auch erkennen, wenn Sie die Spannung an
beiden Polen messen. Die Batterie aufladen, falls
sie weniger als 12 Volt aufweist.
Es wird empfohlen, das spezifische Gewicht von
einer Yamaha-Fachwerkstatt kontrollieren und die
Batterie aufladen zu lassen. Falls Sie die Batterie
selbst warten, müssen Sie die Anweisungen, die
mit dem von Ihnen benutzten Batterie-Testgerät
und -Ladegerät mitgeliefert wurden, lesen und be-
folgen.
@
GJU18800
Säubern des Wasserfahrzeugs
Säubern Sie das Wasserfahrzeug, bevor Sie
es über einen längeren Zeitraum stillegen.
@ Keinen entzündlichen Rostschutz auf Motor-
oberflächen sprühen, während der Motor heiß
ist. Das Spray oder der Treibstoff könnten
Feuer fangen.
@
1. Den Rumpf, die Lenkergriffe und die Antriebs-
einheit mit Süßwasser abwaschen.
2. Den Motor- und Bilgenbereich mit Süßwasser
spülen. Alles Wasser ablaufen lassen und die
verbleibende Feuchtigkeit mit sauberen, trok-
kenen Lappen abwischen.
3. Die Außenseite des Motors mit einem Rost-
schutzmittel oder Schmiermittel einsprühen.
4. Den Rumpf mit einem abriebfesten Wachs
einwachsen.
5. Alle Bestandteile aus Vinyl und Gummi, wie
der Sitz und die Dichtungen des Motorraums,
mit einem Vinylschutzmittel abwischen. Spezifisches Gewicht (Bezugswert):
1,28 bei 20 °C (68 °F)
NOTA:@ Es posible conocer el estado de la batería com-
probando la gravedad específica del electrólito.
No obstante, también puede conocer el estado de
la batería midiendo la tensión en ambos termina-
les. Cargue la batería si la tensión es inferior a
12 volts.
Es recomendable que un concesionario Yamaha
compruebe la densidad y cargue la batería. Si
realiza usted mismo el mantenimiento, asegúrese
de leer y seguir las instrucciones que acompañan
al tester y cargador de la batería que utilice.
@
SJU18800
Limpieza de la moto de agua
Limpie la moto de agua antes de guardarla du-
rante un periodo prolongado.
@ No aplique productos antioxidantes inflama-
bles en aerosol sobre la superficie del motor
cuando éste esté caliente. La substancia del
aerosol o los propelentes pueden inflamarse.
@
1. Lave el casco, el manillar y el grupo propul-
sor con agua dulce.
2. Enjuague el motor y el área sentina con agua
dulce. Elimine todo el agua y seque los res-
tos de humedad con trapos limpios y secos.
3. Rocíe el exterior del motor con un antioxi-
dante o lubricante.
4. Encere el casco con una cera no abrasiva.
5. Limpie todos los componentes de vinilo y
goma, como las juntas de los asientos y de la
cámara del motor, con un protector de vinilo. Densidad (como referencia):
1,28 a 20 °C (68 °F)
UF1G80A0.book Page 12 Thursday, December 19, 2002 4:18 PM
Page 183 of 250
4-14
ESD
GJU10940

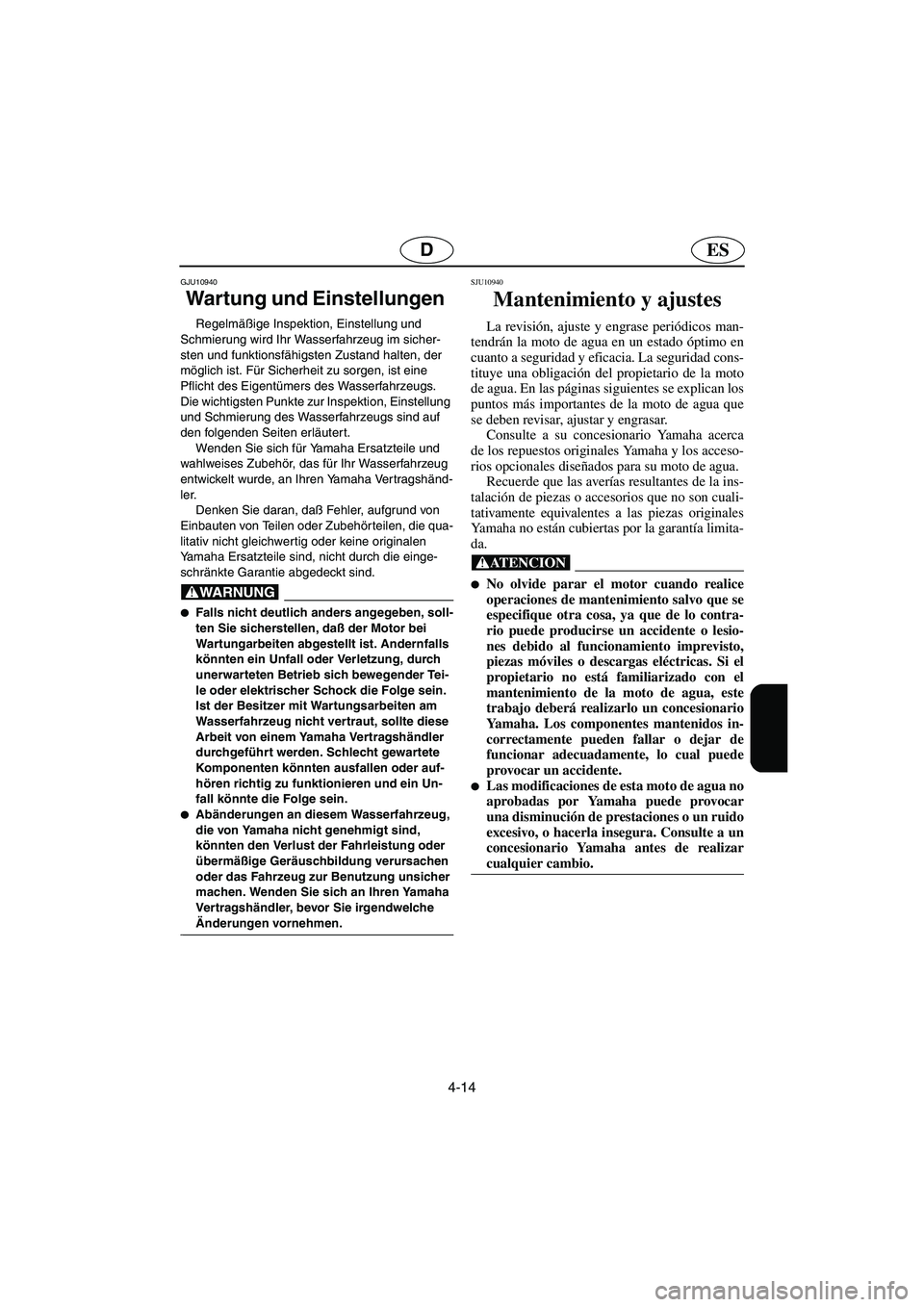

Wartung und Einstellungen
Regelmäßige Inspektion, Einstellung und
Schmierung wird Ihr Wasserfahrzeug im sicher-
sten und funktionsfähigsten Zustand halten, der
möglich ist. Für Sicherheit zu sorgen, ist eine
Pflicht des Eigentümers des Wasserfahrzeugs.
Die wichtigsten Punkte zur Inspektion, Einstellung
und Schmierung des Wasserfahrzeugs sind auf
den folgenden Seiten erläutert.
Wenden Sie sich für Yamaha Ersatzteile und
wahlweises Zubehör, das für Ihr Wasserfahrzeug
entwickelt wurde, an Ihren Yamaha Vertragshänd-
ler.
Denken Sie daran, daß Fehler, aufgrund von
Einbauten von Teilen oder Zubehörteilen, die qua-
litativ nicht gleichwer tig oder keine originalen
Yamaha Ersatzteile sind, nicht durch die einge-
schränkte Garantie abgedeckt sind.
@ Falls nicht deutlich anders angegeben, soll-
ten Sie sicherstellen, daß der Motor bei
Wartungarbeiten abgestellt ist. Andernfalls
könnten ein Unfall oder Verletzung, durch
unerwarteten Betrieb sich bewegender Tei-
le oder elektrischer Schock die Folge sein.
Ist der Besitzer mit Wartungsarbeiten am
Wasserfahrzeug nicht vertraut, sollte diese
Arbeit von einem Yamaha Vertragshändler
durchgeführt werden. Schlecht gewartete
Komponenten könnten ausfallen oder auf-
hören richtig zu funktionieren und ein Un-
fall könnte die Folge sein.
Abänderungen an diesem Wasserfahrzeug,
die von Yamaha nicht genehmigt sind,
könnten den Verlust der Fahrleistung oder
übermäßige Geräuschbildung verursachen
oder das Fahrzeug zur Benutzung unsicher
machen. Wenden Sie sich an Ihren Yamaha
Ve r t r a g s händler, bevor Sie irgendwelche
Änderungen vornehmen.
@
SJU10940
Mantenimiento y ajustes
La revisión, ajuste y engrase periódicos man-
tendrán la moto de agua en un estado óptimo en
cuanto a seguridad y eficacia. La seguridad cons-
tituye una obligación del propietario de la moto
de agua. En las páginas siguientes se explican los
puntos más importantes de la moto de agua que
se deben revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los acceso-
rios opcionales diseñados para su moto de agua.
Recuerde que las averías resultantes de la ins-
talación de piezas o accesorios que no son cuali-
tativamente equivalentes a las piezas originales
Yamaha no están cubiertas por la garantía limita-
da.
@ No olvide parar el motor cuando realice
operaciones de mantenimiento salvo que se
especifique otra cosa, ya que de lo contra-
rio puede producirse un accidente o lesio-
nes debido al funcionamiento imprevisto,
piezas móviles o descargas eléctricas. Si el
propietario no está familiarizado con el
mantenimiento de la moto de agua, este
trabajo deberá realizarlo un concesionario
Yamaha. Los componentes mantenidos in-
correctamente pueden fallar o dejar de
funcionar adecuadamente, lo cual puede
provocar un accidente.
Las modificaciones de esta moto de agua no
aprobadas por Yamaha puede provocar
una disminución de prestaciones o un ruido
excesivo, o hacerla insegura. Consulte a un
concesionario Yamaha antes de realizar
cualquier cambio.
@
UF1G80A0.book Page 14 Thursday, December 19, 2002 4:18 PM
Page 186 of 250
4-17
F
FJU13550

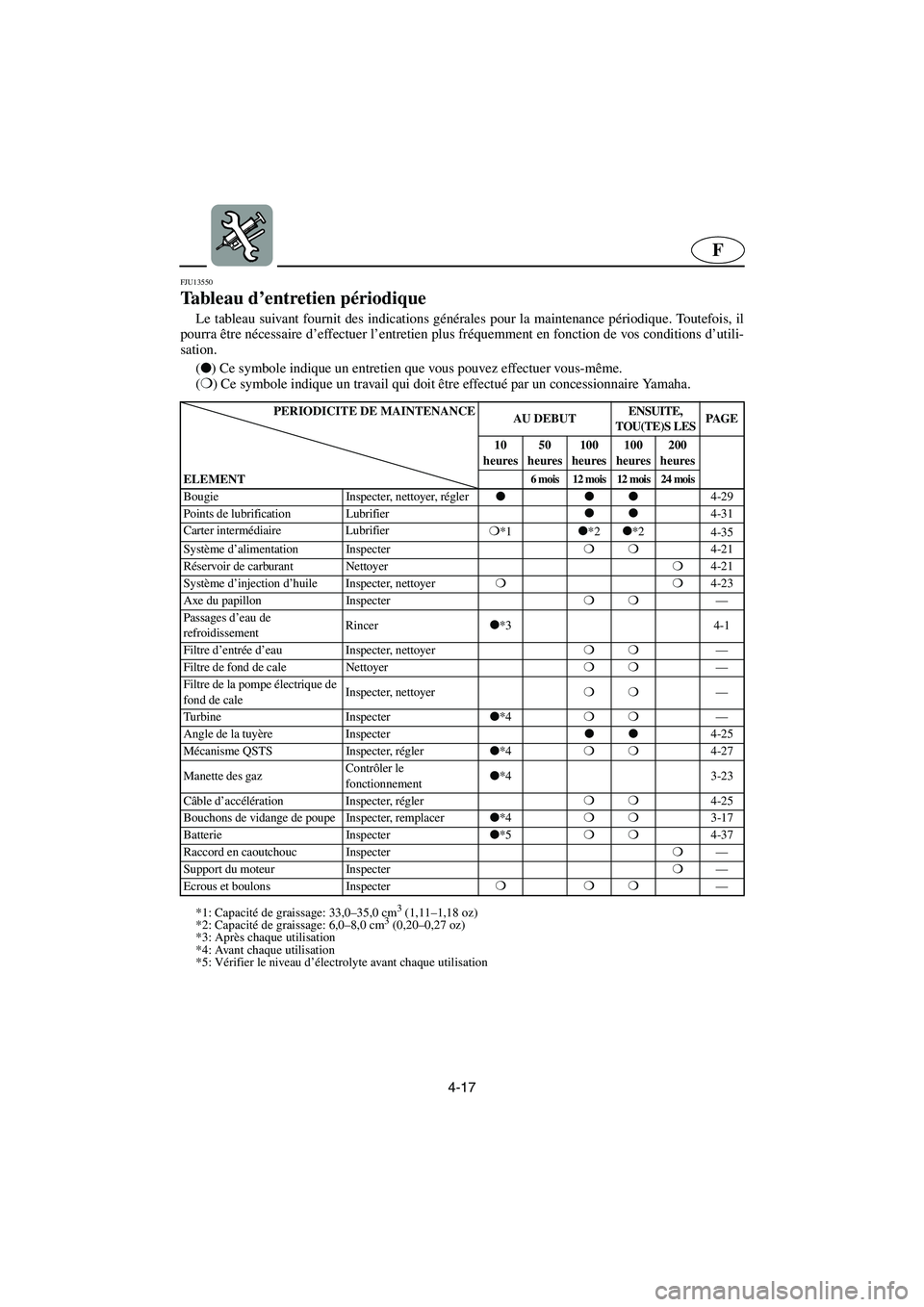

Tableau d’entretien périodique
Le tableau suivant fournit des indications générales pour la maintenance périodique. Toutefois, il
pourra être nécessaire d’effectuer l’entretien plus fréquemment en fonction de vos conditions d’utili-
sation.
PMC-*** (
) Ce symbole indique un entretien que vous pouvez effectuer vous-même.
(❍
) Ce symbole indique un travail qui doit être effectué par un concessionnaire Yamaha.
PERIODICITE DE MAINTENANCE
AU D E BU TENSUITE,
TOU(TE)S LESPAG E
ELEMENT10
heures50
heures100
heures100
heures200
heures
6 mois 12 mois 12 mois 24 mois
Bougie Inspecter, nettoyer, régler
4-29
Points de lubrification Lubrifier
4-31
Carter intermédiaire Lubrifier
❍
*1
*2
*2
4-35
Système d’alimentation Inspecter❍❍
4-21
Réservoir de carburant Nettoyer❍
4-21
Système d’injection d’huile Inspecter, nettoyer❍❍
4-23
Axe du papillon Inspecter❍❍
—
Passages d’eau de
refroidissementRincer
*3 4-1
Filtre d’entrée d’eau Inspecter, nettoyer❍❍
—
Filtre de fond de cale Nettoyer❍❍
—
Filtre de la pompe électrique de
fond de caleInspecter, nettoyer❍❍
—
Turbine Inspecter
*4❍❍
—
Angle de la tuyère Inspecter
4-25
Mécanisme QSTS Inspecter, régler
*4❍❍
4-27
Manette des gazContrôler le
fonctionnement
*4 3-23
Câble d’accélération Inspecter, régler❍❍
4-25
Bouchons de vidange de poupe Inspecter, remplacer
*4❍❍
3-17
Batterie Inspecter
*5❍❍
4-37
Raccord en caoutchouc Inspecter❍
—
Support du moteur Inspecter❍
—
Ecrous et boulons Inspecter❍❍❍
—
*1: Capacité de graissage: 33,0–35,0 cm
3 (1,11–1,18 oz)
*2: Capacité de graissage: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Après chaque utilisation
*4: Avant chaque utilisation
*5: Vérifier le niveau d’électrolyte avant chaque utilisation
UF1G80A0.book Page 17 Thursday, December 19, 2002 4:18 PM
Page 188 of 250
4-19
ES
SJU13550
Cuadro de mantenimiento periódico
El siguiente cuadro contiene directrices generales para realizar el mantenimiento periódico. No
obstante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con ma-
yor frecuencia.
PMC-***(
) Esta marca indica el mantenimiento que puede realizar usted mismo.
(❍
) Esta marca indica trabajos que debe realizar un concesionario Yamaha.
INTERVALO DE MANTENIMIENTO
INICIALPOSTERIORME
NTE, CADAPÁGINA
ELEMENTO10
horas50
horas100
horas100
horas200
horas6 meses 12 meses 12 meses 24 mesesBujía Revisar, limpiar, ajustar4-30
Puntos de engrase Engrasar
4-32
Caja intermedia Engrasar
❍*1*2*2
4-36
Sistema de combustible Revisar
❍❍4-22
Depósito de combustible Limpiar
❍4-22
Sistema de inyección de aceite Revisar, limpiar
❍❍4-24
Eje del acelerador Revisar
❍❍—
Conductos de agua de refrigeración Lavar con agua
*34-2
Filtro de la toma de agua Revisar, limpiar
❍❍—
Filtro de sentina Limpiar
❍❍—
Filtro de la bomba eléctrica de
sentinaRevisar, limpiar
❍❍—
Rotor Revisar
*4❍❍—
Ángulo de la tobera de propulsiónRevisar
4-26
Mecanismo QSTS Revisar, ajustar
*4❍❍4-28
Manilla del acelerador Comprobar funcionamiento
*43-24
Cable del acelerador Revisar, ajustar
❍❍4-26
Tapones de achique de popa Revisar, cambiar
*4❍❍3-18
BateríaRevisar
*5❍❍4-38
Acoplamiento de goma Revisar
❍—
Bancada del motor Revisar
❍—
Tuercas y tornillos Revisar
❍❍❍—
*1: Capacidad de grasa: 33,0–35,0 cm3 (1,11–1,18 oz)
*2: Capacidad de grasa: 6,0–8,0 cm3 (0,20–0,27 oz)
*3: Después de cada utilización
*4: Antes de cada utilización
*5: Comprobar el nivel de líquido antes de cada utilización
UF1G80A0.book Page 19 Thursday, December 19, 2002 4:18 PM
Page 195 of 250

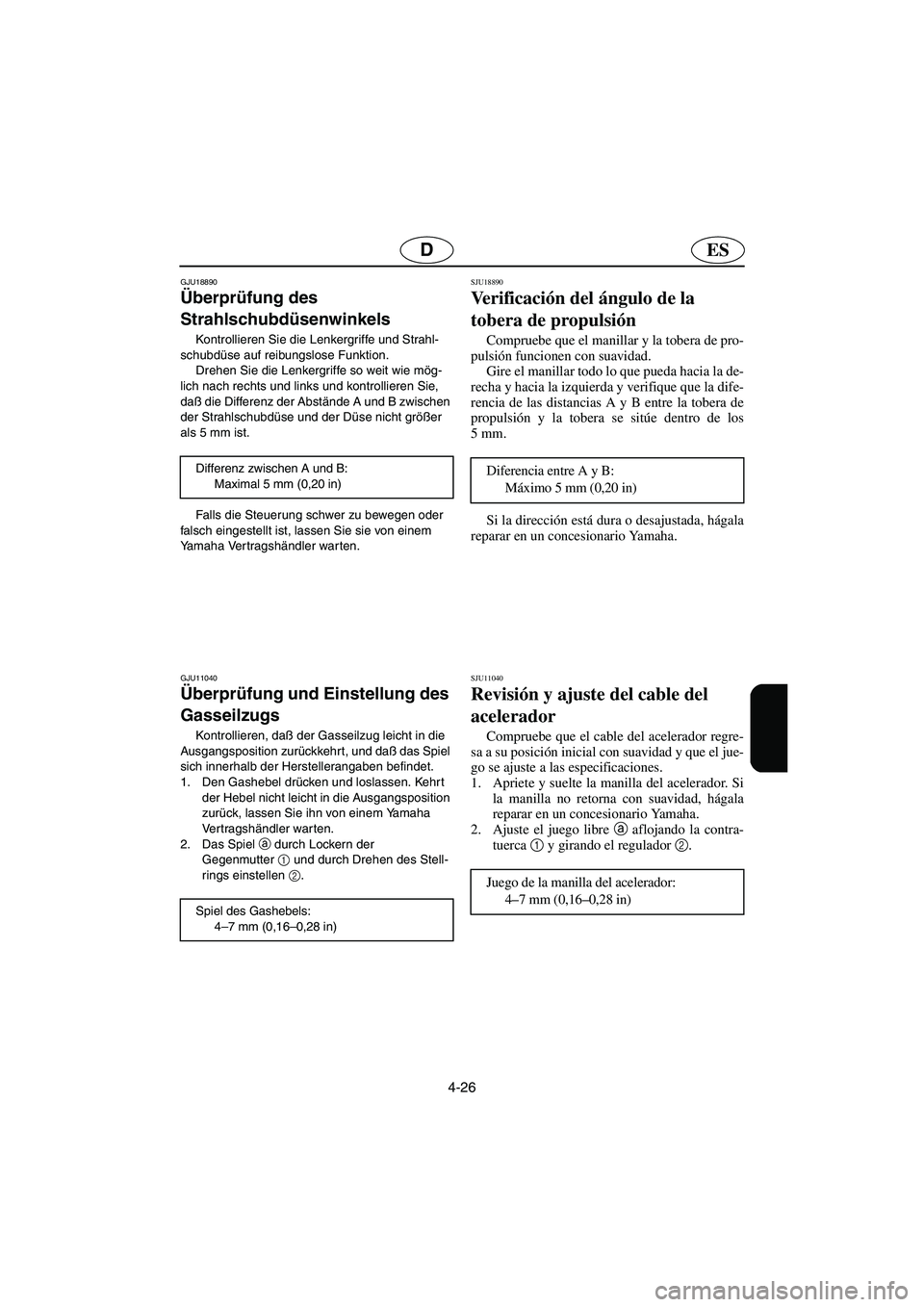

4-26
ESD
GJU18890
Überprüfung des
Strahlschubdüsenwinkels
Kontrollieren Sie die Lenkergriffe und Strahl-
schubdüse auf reibungslose Funktion.
Drehen Sie die Lenkergriffe so weit wie mög-
lich nach rechts und links und kontrollieren Sie,
daß die Differenz der Abstände A und B zwischen
der Strahlschubdüse und der Düse nicht größer
als 5 mm ist.
Falls die Steuerung schwer zu bewegen oder
falsch eingestellt ist, lassen Sie sie von einem
Yamaha Vertragshändler warten. Differenz zwischen A und B:
Maximal 5 mm (0,20 in)
GJU11040
Überprüfung und Einstellung des
Gasseilzugs
Kontrollieren, daß der Gasseilzug leicht in die
Ausgangsposition zurückkehrt, und daß das Spiel
sich innerhalb der Herstellerangaben befindet.
1. Den Gashebel drücken und loslassen. Kehrt
der Hebel nicht leicht in die Ausgangsposition
zurück, lassen Sie ihn von einem Yamaha
Ver tragshändler warten.
2. Das Spiel a
durch Lockern der
Gegenmutter1
und durch Drehen des Stell-
rings einstellen2
.
Spiel des Gashebels:
4–7 mm (0,16–0,28 in)
SJU18890
Verificación del ángulo de la
tobera de propulsión
Compruebe que el manillar y la tobera de pro-
pulsión funcionen con suavidad.
Gire el manillar todo lo que pueda hacia la de-
recha y hacia la izquierda y verifique que la dife-
rencia de las distancias A y B entre la tobera de
propulsión y la tobera se sitúe dentro de los
5mm.
Si la dirección está dura o desajustada, hágala
reparar en un concesionario Yamaha. Diferencia entre A y B:
Máximo 5 mm (0,20 in)
SJU11040
Revisión y ajuste del cable del
acelerador
Compruebe que el cable del acelerador regre-
sa a su posición inicial con suavidad y que el jue-
go se ajuste a las especificaciones.
1. Apriete y suelte la manilla del acelerador. Si
la manilla no retorna con suavidad, hágala
reparar en un concesionario Yamaha.
2. Ajuste el juego libre
a aflojando la contra-
tuerca 1
y girando el regulador 2
.
Juego de la manilla del acelerador:
4–7 mm (0,16–0,28 in)
UF1G80A0.book Page 26 Thursday, December 19, 2002 4:18 PM
