YAMAHA GP800R 2003 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2003, Model line: GP800R, Model: YAMAHA GP800R 2003Pages: 246, PDF Size: 14.96 MB
Page 161 of 246

3-72
ESD
GJU01085
Tr a n s p o r t
@ Den Drehknopf des Kraftstoffhahns immer in
die “OFF”-Stellung drehen, wenn Sie das Was-
serfahrzeug transportieren, andernfalls könn-
te Kraftstoff in den Motor oder Motorraum
auslaufen, was eine Feuergefahr darstellen
würde .
@
Beim Transpor t des Wasserfahrzeugs auf ei-
nem Anhänger, die Zurrings durch die Bug- und
Heckseilösen am Anhänger befestigen.
@ Seile oder Zurrings nicht über den Sitz entlang
führen, da diese Kratzer auf der Sitzoberfläche
hinterlassen könnten. Wikkeln Sie außerdem
Handtücher oder Lappen um Seile oder Zur-
rings, an Stellen, an denen diese den Rumpf
des Wasserfahrzeugs berühren, um Verkrat-
zen oder Beschädigung zu vermeiden.
SJU01085
Tr a n s p o r t e
@ Sitúe siempre la llave de paso de combustible
en la posición “OFF” cuando vaya a transpor-
tar la moto de agua, ya que de lo contrario po-
dría verterse combustible al motor o a la cá-
mara del motor, con el consiguiente riesgo de
incendio.
@
Cuando vaya a transportar la moto de agua en
un remolque, afirme las amarras a éste por los
pasacabos de proa y de popa.
@ No pase cabos o amarras sobre el asiento, ya
que podrían dejar marcas permanentes en la
superficie del mismo. Asimismo, envuelva los
cabos o amarras con toallas o trapos allí don-
de toquen el carenado de la moto de agua,
para evitar rayarlo o dañarlo.
UF0W82A0.book Page 72 Monday, September 2, 2002 3:24 PM
Page 162 of 246

F
FJU01086
ENTRETIEN ET
PRECAUTIONS
Entreposage
................................................ 4-1
Rinçage du système de refroidissement ... 4-1
Lubrification ............................................ 4-5
Système d’alimentation ............................ 4-7
Batterie ..................................................... 4-9
Nettoyage du scooter nautique ............... 4-11
Entretien et réglages
................................ 4-13
Manuel de l’utilisateur et trousse
à outils .................................................... 4-15
Tableau d’entretien périodique .............. 4-17
Inspection du système d’alimentation .... 4-21
Inspection du système d’injection
d’huile .................................................... 4-25
Inspection de l’angle de la tuyère de
propulsion .............................................. 4-27
Inspection et réglage du câble
d’accélérateur ......................................... 4-27
Inspection du mécanisme QSTS ............ 4-29
Nettoyage et réglage des bougies ........... 4-31
Points de lubrification ............................ 4-33
Inspection de la batterie ......................... 4-39
Réglage du carburateur .......................... 4-43
Remplacement du fusible ....................... 4-45
Purge de la pompe d’injection d’huile ... 4-45
Réglage du flotteur réglable Yamaha
(Y.A.S.) .................................................. 4-47
Spécifications
............................................ 4-49
UF0W82A0.book Page 1 Monday, September 2, 2002 3:24 PM
Page 163 of 246

ESD
4
GJU01086
WARTUNG UND
PFLEGE
Stillegung ..................................................... 4-2
Spülen des Kühlsystems ............................ 4-2
Schmierung ................................................ 4-6
Kraftstoffsystem ......................................... 4-8
Batterie ..................................................... 4-10
Das Säubern des Wasserfahrzeugs ........ 4-12
Wartung und Einstellungen ...................... 4-14
Eigentümer-/Benutzerhandbuch und
Werkzeugsatz .......................................... 4-16
Tabelle zur regelmäßigen Wartung .......... 4-18
Überprüfung des Kraftstoffsystems .......... 4-22
Überprüfung des Öleinspritzsystems ....... 4-26
Überprüfung des
Strahlschubdüsenwinkels ........................ 4-28
Überprüfung und Einstellung des
Gasseilzugs ............................................. 4-28
Überprüfung des QSTS-Mechanismus .... 4-30
Säuberung und Einstellung der
Zündkerzen .............................................. 4-32
Schmierstellen ......................................... 4-34
Überprüfung der Batterie ......................... 4-40
Einstellen des Vergasers ......................... 4-44
Auswechseln der Sicherung .................... 4-46
Ablassen der Öleinspritzpumpe ............... 4-46
Einstellung des seitlichen Auslegers
(Yamaha Adjustable Sponson, Y.A.S.) .... 4-48
Technische Daten ...................................... 4-50
SJU01086
MANTENIMIENTO Y
CUIDADOS
Almacenamiento
........................................ 4-2
Lavado del sistema de refrigeración
con agua ................................................... 4-2
Engrase ..................................................... 4-6
Sistema de combustible ............................ 4-8
Batería .................................................... 4-10
Limpieza de la moto de agua .................. 4-12
Mantenimiento y ajustes
......................... 4-14
Manual del propietario/piloto y juego de
herramientas ........................................... 4-16
Cuadro de mantenimiento periódico ...... 4-19
Revisión del sistema de combustible ..... 4-22
Revisión del sistema de inyección
de aceite ................................................. 4-26
Verificación del ángulo de la tobera de
propulsión .............................................. 4-28
Revisión y ajuste del cable del
acelerador ............................................... 4-28
Revisión del mecanismo QSTS ............. 4-30
Limpieza y ajuste de las bujías .............. 4-32
Puntos de engrase ................................... 4-34
Revisión de la batería ............................. 4-40
Ajuste del carburador ............................. 4-44
Cambio del fusible ................................. 4-46
Purga de la bomba de inyección de
aceite ...................................................... 4-46
Ajuste de la aleta ajustable Yamaha
(Y.A.S.) .................................................. 4-48
Especificaciones
........................................ 4-51
UF0W82A0.book Page 2 Monday, September 2, 2002 3:24 PM
Page 164 of 246

4-1
F
FJU01087
Entreposage
@ Placez toujours le robinet de carburant en po-
sition “OFF” lorsque vous entreposez le scoo-
ter nautique, faute de quoi le carburant pour-
rait s’écouler dans le moteur ou le
compartiment moteur, créant un risque d’in-
cendie.
@
L’entreposage pour des périodes prolongées,
par exemple l’entreposage d’hiver, exige un en-
tretien préventif pour éviter tout risque de dété-
rioration. Il est conseillé de faire entretenir le
scooter par un concessionnaire Yamaha avant
l’entreposage. Toutefois, les procédures suivan-
tes peuvent être effectuées par le propriétaire.
FJU01088
Rinçage du système de
refroidissement
Il est essentiel de rincer le système de refroi-
dissement pour empêcher toute obstruction par
le sel, le sable ou la poussière.
@ N’injectez pas d’eau dans les passages de
l’eau de refroidissement lorsque le moteur
ne tourne pas. L’eau pourrait refluer dans
le carter via le silencieux et endommager
gravement le moteur.
Ne faites pas tourner le moteur pendant
plus de 15 secondes sans eau car le moteur
pourrait surchauffer.
@
UF0W82A0.book Page 1 Monday, September 2, 2002 3:24 PM
Page 165 of 246

4-2
ESD
GJU01087
Stillegung
@ Den Drehknopf des Kraftstoffhahns immer in
die “OFF”-Stellung drehen, wenn Sie das Was-
serfahrzeug stillegen, andernfalls könnte
Kraftstoff in den Motor oder Motorraum laufen
und eine Feuergefahr darstellen.
@
Stillegung über einen längeren Zeitraum, wie
zum Beispiel über den Winter, erfordert vorbeu-
gende Wartung, um das Wasserfahrzeug gegen
Ve r f a l l z u s c hützen. Eine War tung des Wasser-
fahrzeugs, durch einen Yamaha Ver tragshändler,
ist vor der Stillegung empfehlenswert. Jedoch
können die folgenden Verfahren durch den Besit-
zer durchgeführt werden.
GJU01088
Spülen des Kühlsystems
Es ist wichtig, das Kühlwassersystem durchzu-
spülen, um eine Verstopfung durch Salz, Sand
oder Schmutz zu verhindern.
@ Den Kühlwasserkanälen kein Wasser zufüh-
ren, wenn der Motor nicht läuft. Das Wasser
könnte durch den Auspufftopf in das Kur-
belgehäuse gelangen und einen ernsthaf-
ten Motorschaden verursachen.
Den Motor nicht länger als 15 Sekunden
lang ohne Wasserzufuhr laufen lassen, da
der Motor ansonsten überhitzen könnte.
@
SJU01087
Almacenamiento
@ Sitúe siempre la llave de paso de combustible
en la posición “OFF” cuando vaya a almace-
nar la moto de agua, ya que de lo contrario
podría verterse combustible al motor o a la
cámara del motor, con el consiguiente riesgo
de incendio.
@
El almacenamiento por periodos prolongados,
como por ejemplo la invernada, requiere un man-
tenimiento preventivo para impedir el deterioro.
Es aconsejable que un concesionario Yamaha
realice dicho mantenimiento preventivo antes de
proceder al almacenamiento. No obstante, el
propietario puede realizar las operaciones si-
guientes.
SJU01088
Lavado del sistema de
refrigeración con agua
El lavado con agua del sistema de refrigera-
ción resulta esencial para evitar que se obstruya
con sal, arena o suciedad.
@ No suministre agua a los conductos de agua
de refrigeración con el motor parado. El
agua podría pasar por el silenciador al cár-
ter y provocar averías graves en el motor.
Ho haga funcionar el motor durante más
de 15 segundos sin suministrar agua; en
caso contrario, podría recalentarse el mo-
tor.
@
UF0W82A0.book Page 2 Monday, September 2, 2002 3:24 PM
Page 166 of 246

4-3
F
1. Placez le scooter à l’horizontale sur le sol.
2. Ouvrez le capuchon du connecteur du flexi-
ble de rinçage 1 puis insérez l’adaptateur de
tuyau d’arrosage 2 dans le connecteur du
flexible de rinçage 3 et vissez-le jusqu’à ce
qu’il soit fermement serré.
3. Raccordez l’adaptateur de tuyau d’arrosage à
un robinet à l’aide d’un flexible.
4. Démarrez le moteur puis ouvrez immédiate-
ment l’eau et attendez jusqu’à ce que l’eau
s’écoule régulièrement de la sortie témoin
d’eau de refroidissement.
5. Faites tourner le moteur au ralenti pendant
environ 3 minutes en surveillant le moteur. Si
le moteur s’arrête pendant l’opération de rin-
çage, coupez immédiatement l’eau et répétez
les étapes ci-dessus.
6. Coupez l’eau et évacuez l’eau résiduelle des
passages d’eau de refroidissement en pres-
sant et relâchant alternativement la manette
des gaz pendant 10 à 15 secondes.
7. Arrêtez le moteur.
8. Enlevez l’adaptateur de tuyau d’arrosage et
revissez le capuchon.
UF0W82A0.book Page 3 Monday, September 2, 2002 3:24 PM
Page 167 of 246

4-4
ESD

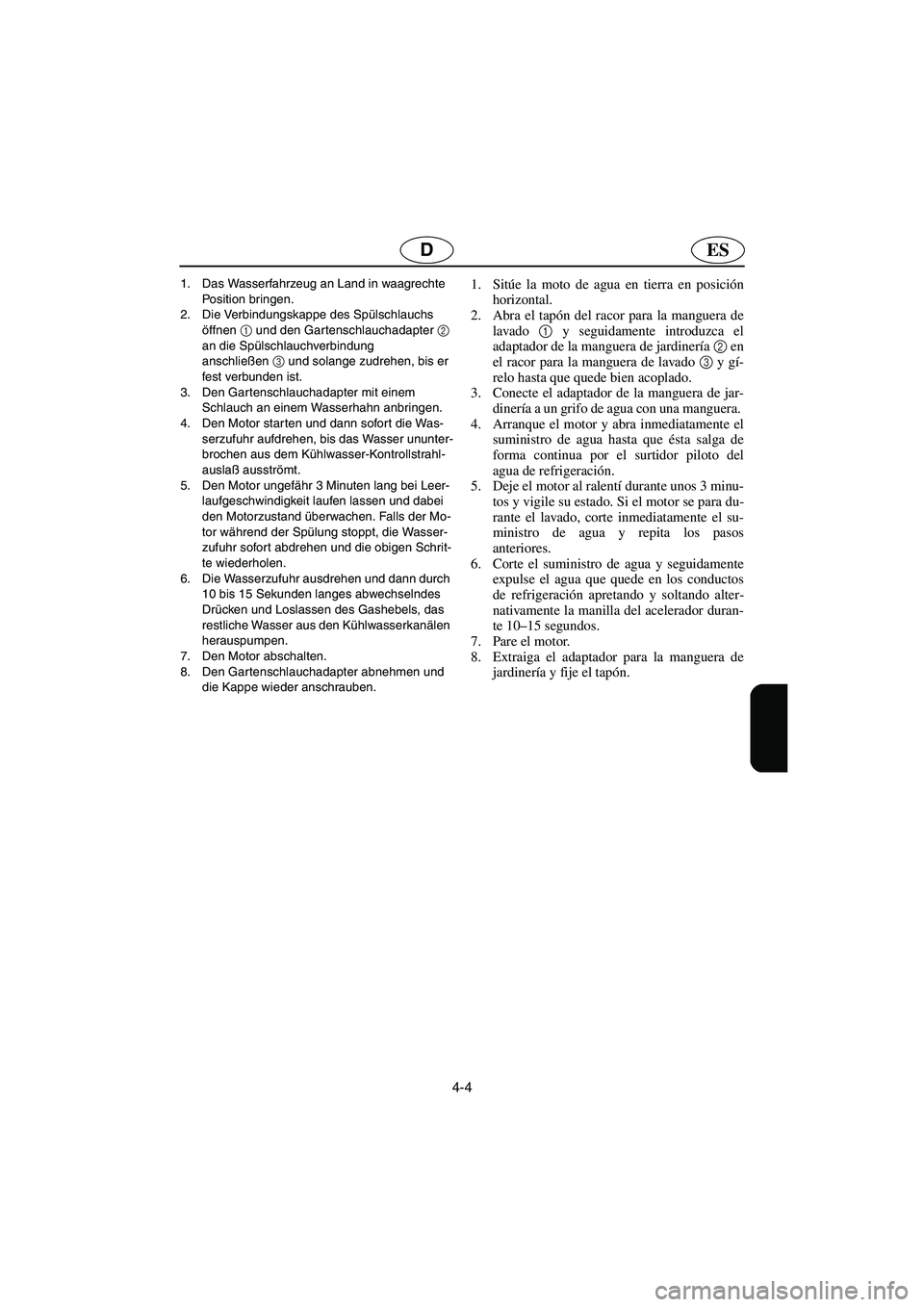

1. Das Wasserfahrzeug an Land in waagrechte
Position bringen.
2. Die Verbindungskappe des Spülschlauchs
öffnen 1
und den Gartenschlauchadapter 2
an die Spülschlauchverbindung
anschließen3
und solange zudrehen, bis er
fest verbunden ist.
3. Den Gartenschlauchadapter mit einem
Schlauch an einem Wasserhahn anbringen.
4. Den Motor starten und dann sofort die Was-
serzufuhr aufdrehen, bis das Wasser ununter-
brochen aus dem Kühlwasser-Kontrollstrahl-
auslaß ausströmt.
5. Den Motor ungefähr 3 Minuten lang bei Leer-
laufgeschwindigkeit laufen lassen und dabei
den Motorzustand überwachen. Falls der Mo-
tor während der Spülung stoppt, die Wasser-
zufuhr sofort abdrehen und die obigen Schrit-
te wiederholen.
6. Die Wasserzufuhr ausdrehen und dann durch
10 bis 15 Sekunden langes abwechselndes
Drücken und Loslassen des Gashebels, das
restliche Wasser aus den Kühlwasserkanälen
herauspumpen.
7. Den Motor abschalten.
8. Den Gartenschlauchadapter abnehmen und
die Kappe wieder anschrauben.1. Sitúe la moto de agua en tierra en posición
horizontal.
2. Abra el tapón del racor para la manguera de
lavado 1
y seguidamente introduzca el
adaptador de la manguera de jardinería 2
en
el racor para la manguera de lavado 3
y gí-
relo hasta que quede bien acoplado.
3. Conecte el adaptador de la manguera de jar-
dinería a un grifo de agua con una manguera.
4. Arranque el motor y abra inmediatamente el
suministro de agua hasta que ésta salga de
forma continua por el surtidor piloto del
agua de refrigeración.
5. Deje el motor al ralentí durante unos 3 minu-
tos y vigile su estado. Si el motor se para du-
rante el lavado, corte inmediatamente el su-
ministro de agua y repita los pasos
anteriores.
6. Corte el suministro de agua y seguidamente
expulse el agua que quede en los conductos
de refrigeración apretando y soltando alter-
nativamente la manilla del acelerador duran-
te 10–15 segundos.
7. Pare el motor.
8. Extraiga el adaptador para la manguera de
jardinería y fije el tapón.
UF0W82A0.book Page 4 Monday, September 2, 2002 3:24 PM
Page 168 of 246

4-5
F
FJU01299
Lubrification
@ Pour réduire le risque d’incendie ou d’explo-
sion:
Ne versez ou ne vaporisez jamais d’essence ou
toute autre substance autre qu’un antirouille
dans l’orifice du couvercle du silencieux du
carburateur.
@
@ N’oubliez pas de revisser fermement le ca-
puchon après avoir brumisé le moteur, fau-
te de quoi de l’eau pourrait pénétrer dans
le moteur et l’endommager.
Ne faites jamais tourner le moteur à plein
régime ou pendant plus de 15 secondes
lorsque le scooter est hors de l’eau car le
moteur pourrait surchauffer et se gripper.
@
1. Ouvrez le capuchon du silencieux 1
.
2. Placez le scooter dans un endroit bien aéré et
démarrez le moteur.
3. En laissant le moteur tourner à un ralenti ra-
pide, vaporisez rapidement autant d’anti-
rouille que possible dans l’orifice du couver-
cle du silencieux. Continuez à vaporiser
jusqu’à ce que le moteur s’arrête (ou pendant
15 secondes au maximum).
4. Revissez fermement le capuchon.
5. Lubrifiez tous les câbles (câble d’accéléra-
teur, de starter et de direction).
N.B.:@ Utilisez un applicateur de graisse marine adéquat
pour lubrifier sous pression les câbles et éliminer
toute trace d’humidité entre la partie extérieure
et la partie intérieure des câbles.
@
6. Lubrifiez les zones du scooter spécifiées à la
section Points de lubrification à la page 4-33.
UF0W82A0.book Page 5 Monday, September 2, 2002 3:24 PM
Page 169 of 246

4-6
ESD
GJU01299
Schmierung
@ Um Feuer- oder Explosionsgefahr zu vermin-
dern:
Niemals Benzin oder andere Substanzen, au-
ßer ein Rostschutzmittel, durch das Loch in
der Schalldämpferabdeckung des Vergasers
sprühen oder schütten.
@
@ Sicherstellen, daß die Kappe wieder fest zu-
geschraubt ist, nachdem Sie den Motor be-
sprüht haben, andernfalls könnte Wasser in
den Motor eindringen und Schaden verur-
sachen.
Den Motor nicht auf Vollgas oder länger als
15 Sekunden lang laufen lassen, während
das Wasserfahrzeug an Land ist, da der Mo-
tor andernfalls überhitzen und/oder sich
festfressen könnte.
@
1. Die Schalldämpferkappe 1
auf dem Schall-
dämpfer öffnen.
2. Den Motor starten, während das Wasserfahr-
zeug sich in einem gut belüfteten Bereich be-
findet.
3. Während der Motor bei hoher Leerlaufdreh-
zahl läuft, schnell soviel Rostschutzmittel wie
möglich durch das Loch in der Schalldämpfer-
abdeckung sprühen. Solange sprühen, bis
der Motor abwürgt (oder maximal 15 Sekun-
den lang).
4. Die Kappe wieder gut befestigen.
5. Alle Seilzüge, wie Gas-, Choke- und Steuer-
seilzug schmieren.
HINWEIS:@ Die Seilzüge durch Druckschmierung mit einer
geeigneten Auftragshilfe für Marine-Fett schmie-
ren, um jegliche Feuchtigkeit zwischen den inne-
ren Seilzügen und der äußeren Ummantelung zu
eliminieren.
@
6. Schmieren Sie die Bereiche des Wasserfahr-
zeugs wie sie unter “Schmierstellen” auf der
Seite 4-34 angegeben sind.
SJU01299
Engrase
@ Para reducir el riesgo de incendio o explosión:
No vierta ni rocíe gasolina ni ninguna otra
substancia, salvo antioxidante, por el orificio
de la tapa del silenciador del carburador.
@
@ No olvide colocar de nuevo el tapón y apre-
tarlo bien después de nebulizar el motor, ya
que de lo contrario podría penetrar agua
en el mismo y averiarlo.
No haga funcionar el motor a todo gas o
durante más de 15 segundos con la moto de
agua en tierra, ya que de lo contrario el
motor se podría recalentar y/o averiar.
@
1. Abra el tapón del silenciador 1
situado en
éste.
2. Arranque el motor con la moto de agua en un
lugar bien ventilado.
3. Con el motor al ralentí alto, rocíe rápidamen-
te tanto antioxidante como pueda a través del
orificio de la tapa del silenciador. Siga ro-
ciando hasta que el motor se cale (o durante
un máximo de 15 segundos).
4. Coloque el tapón bien apretado.
5. Engrase los cables del acelerador, del estárter
y de la dirección.
NOTA:@ Utilice un aplicador adecuado de grasa marina
para engrasar a presión los cables y eliminar toda
humedad entre el cable interior y el exterior.
@
6. Engrase los puntos de la moto de agua espe-
cificados en la página 4-34.
UF0W82A0.book Page 6 Monday, September 2, 2002 3:24 PM
Page 170 of 246

4-7
F
FJU01964
Système d’alimentation
Il est indispensable de vidanger le système
d’alimentation pour éviter l’accumulation de
vernis et autres dépôts nocifs qui se créent lors-
que l’essence stagne pendant une période pro-
longée.
@ L’ESSENCE ET SES VAPEURS SONT EX-
TREMEMENT INFLAMMABLES ET EX-
PLOSIVES !
Ne fumez pas lorsque vous faites le plein de
carburant, et tenez-vous éloigné de toute
étincelle, flamme ou autre source d’alluma-
ge.
Arrêtez le moteur avant de faire le plein de
carburant.
Faites le plein dans un endroit bien aéré, en
plaçant le scooter à l’horizontale.
Ne restez pas debout ou assis sur le scooter
pendant que vous faites le plein de carbu-
rant, au cas où un incendie se déclarerait.
Veillez à ne pas renverser d’essence. Si l’es-
sence déborde, essuyez-la immédiatement à
l’aide de chiffons secs. Eliminez toujours
les chiffons imbibés d’essence de la manière
appropriée.
Evitez de trop remplir le réservoir de car-
burant. Arrêtez le remplissage dès que le
niveau de carburant atteint le bas du tube
de remplissage. Ne remplissez pas le tube
de remplissage jusqu’à son sommet car le
carburant se dilate en chauffant et pourrait
déborder. Si vous quittez momentanément
le scooter avec le réservoir de carburant
plein, ne le laissez pas en plein soleil. Lais-
sez-le dans un endroit bien aéré, en plaçant
le scooter à l’horizontale.
Refermez soigneusement le bouchon du ré-
servoir après avoir fait le plein de carbu-
rant.
Si vous avalez de l’essence, inhalez d’im-
portes quantités de vapeur d’essence ou re-
cevez de l’essence dans les yeux, consultez
immédiatement un médecin.
Si vous renversez de l’essence sur votre
peau, lavez-vous immédiatement à l’eau et
au savon. Si vous renversez de l’essence sur
vos vêtements, changez-en.
@
UF0W82A0.book Page 7 Monday, September 2, 2002 3:24 PM
