2-4
2

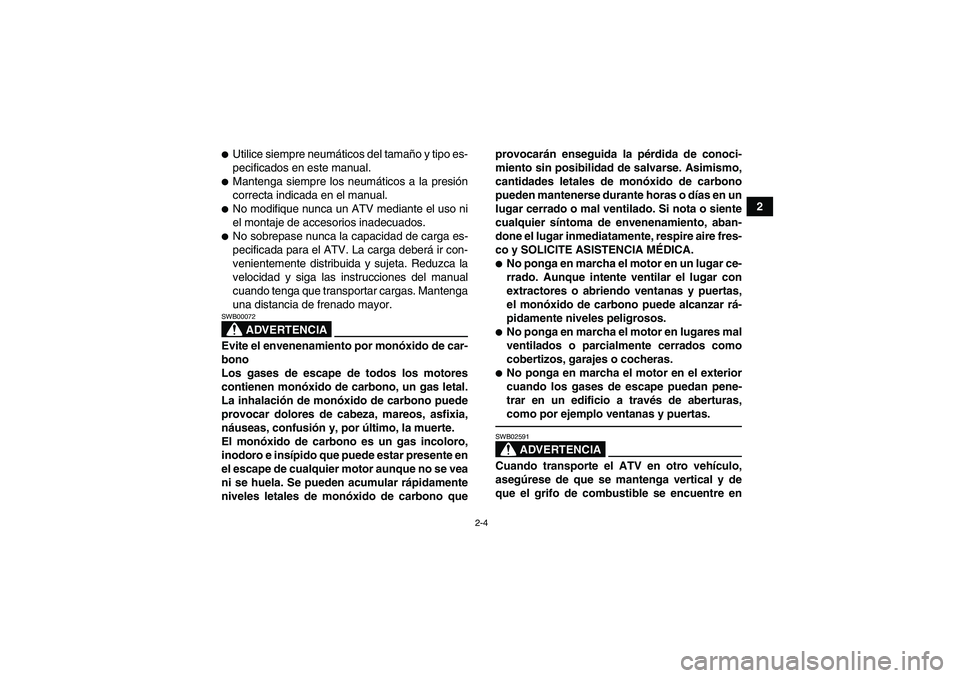

Utilice siempre neumáticos del tamaño y tipo es-
pecificados en este manual.
Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.
No modifique nunca un ATV mediante el uso ni
el montaje de accesorios inadecuados.
No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas. Mantenga
una distancia de frenado mayor.
ADVERTENCIA
SWB00072Evite el envenenamiento por monóxido de car-
bono
Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamente
niveles letales de monóxido de carbono queprovocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire fres-
co y SOLICITE ASISTENCIA MÉDICA.

No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras.
No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.
ADVERTENCIA

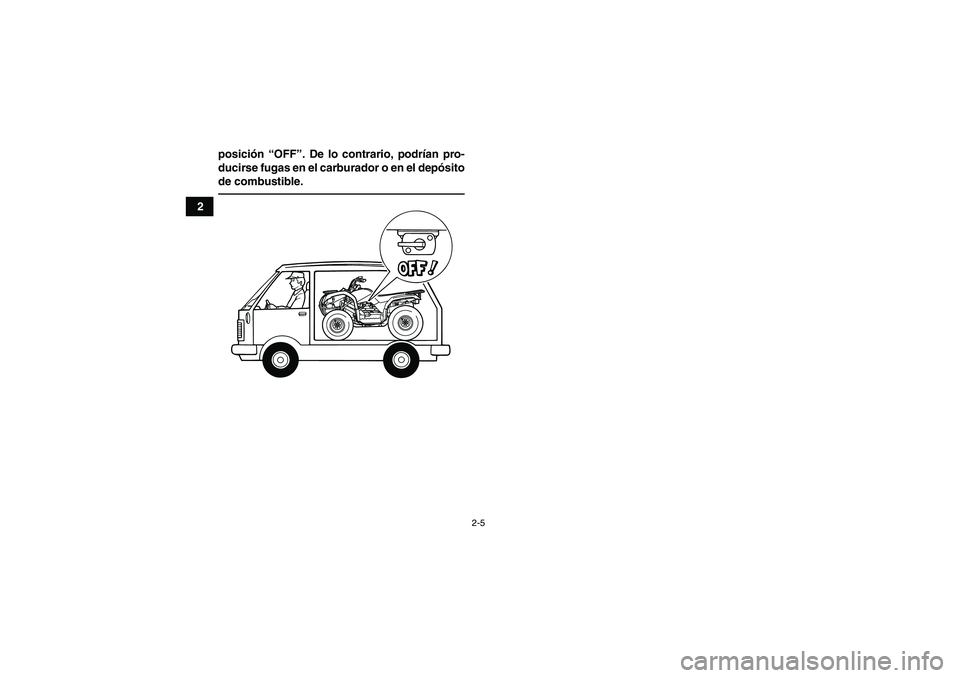

SWB02591Cuando transporte el ATV en otro vehículo,
asegúrese de que se mantenga vertical y de
que el grifo de combustible se encuentre en
U1PY60S0.book Page 4 Friday, March 11, 2011 10:06 AM

2-5
2posición “OFF”. De lo contrario, podrían pro-
ducirse fugas en el carburador o en el depósito
de combustible.
U1PY60S0.book Page 5 Friday, March 11, 2011 10:06 AM

3-1
3
SBU17680

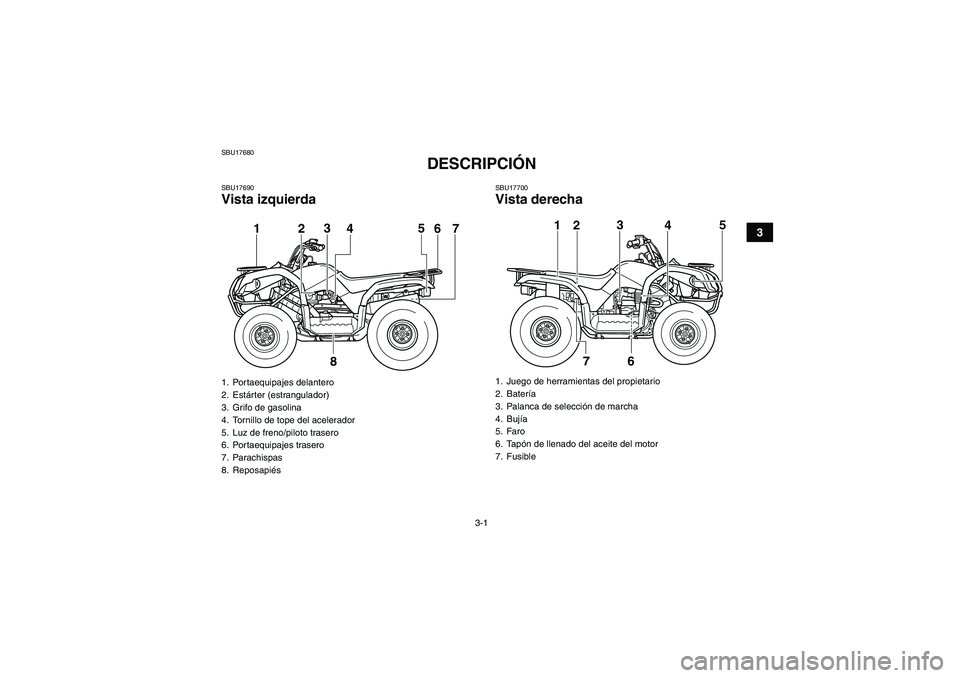

DESCRIPCIÓN
SBU17690Vista izquierda
SBU17700Vista derecha
1. Portaequipajes delantero
2. Estárter (estrangulador)
3. Grifo de gasolina
4. Tornillo de tope del acelerador
5. Luz de freno/piloto trasero
6. Portaequipajes trasero
7. Parachispas
8. Reposapiés
123
5
6
7
8
4
1. Juego de herramientas del propietario
2. Batería
3. Palanca de selección de marcha
4. Bujía
5. Faro
6. Tapón de llenado del aceite del motor
7. Fusible
23
5
6
7
1
4
U1PY60S0.book Page 1 Friday, March 11, 2011 10:06 AM

3-2
3

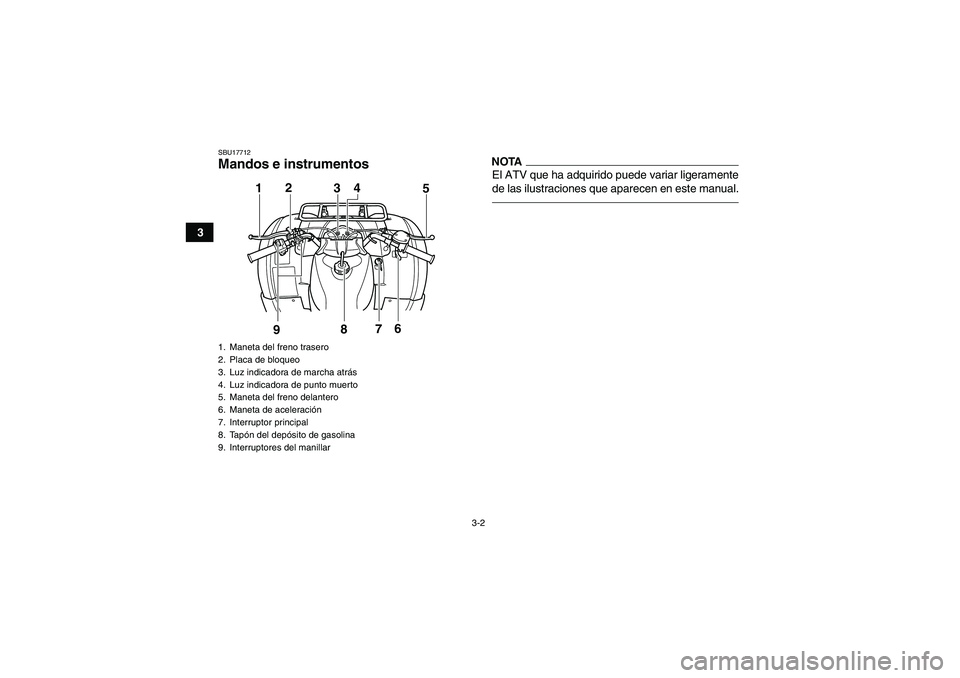

SBU17712Mandos e instrumentos
NOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual.
1. Maneta del freno trasero
2. Placa de bloqueo
3. Luz indicadora de marcha atrás
4. Luz indicadora de punto muerto
5. Maneta del freno delantero
6. Maneta de aceleración
7. Interruptor principal
8. Tapón del depósito de gasolina
9. Interruptores del manillar
12
34
5
9876
U1PY60S0.book Page 2 Friday, March 11, 2011 10:06 AM

4-1
4
SBU17733
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SBU17760Interruptor principal Las posiciones del interruptor principal son las si-
guientes:
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión. Los
faros y pilotos traseros se encienden cuando el in-
terruptor de luces se enciende, y se puede arran-
car el motor. La llave no se puede extraer.
CERRADO (OFF)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
1. Interruptor principal
OFF ON
1
U1PY60S0.book Page 1 Friday, March 11, 2011 10:06 AM

4-2
4

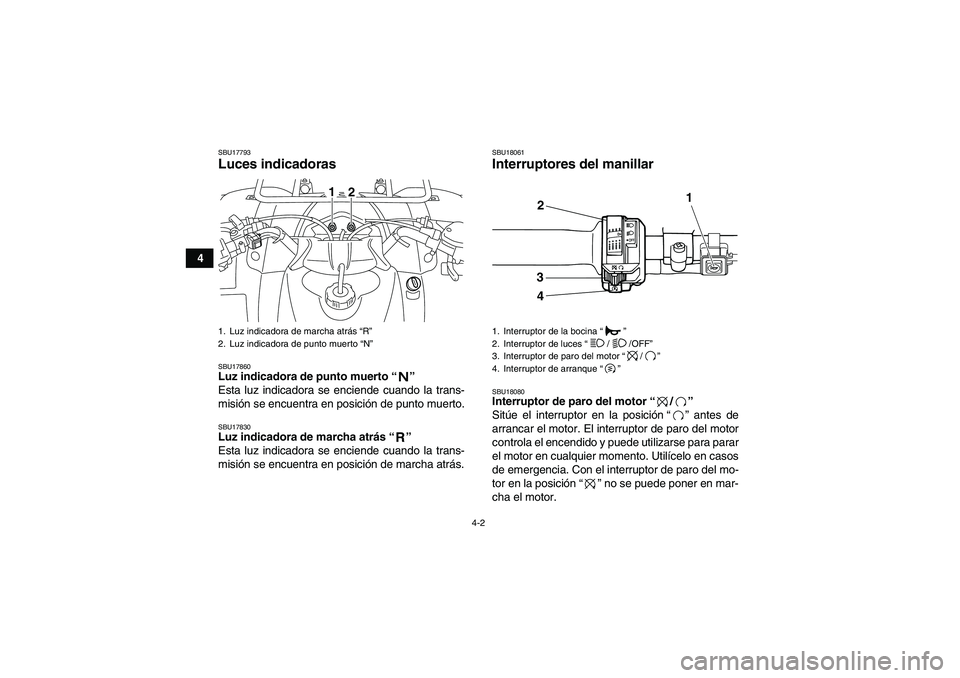

SBU17793Luces indicadoras SBU17860Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.SBU17830Luz indicadora de marcha atrás“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de marcha atrás.
SBU18061Interruptores del manillar SBU18080Interruptor de paro del motor“/”
Sitúe el interruptor en la posición“” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para parar
el motor en cualquier momento. Utilícelo en casos
de emergencia. Con el interruptor de paro del mo-
tor en la posición“” no se puede poner en mar-
cha el motor.
1. Luz indicadora de marcha atrás “R”
2. Luz indicadora de punto muerto “N”
1
2
1. Interruptor de la bocina“”
2. Interruptor de luces“/ /OFF”
3. Interruptor de paro del motor“/”
4. Interruptor de arranque“”
2
3
41
U1PY60S0.book Page 2 Friday, March 11, 2011 10:06 AM

4-3
4

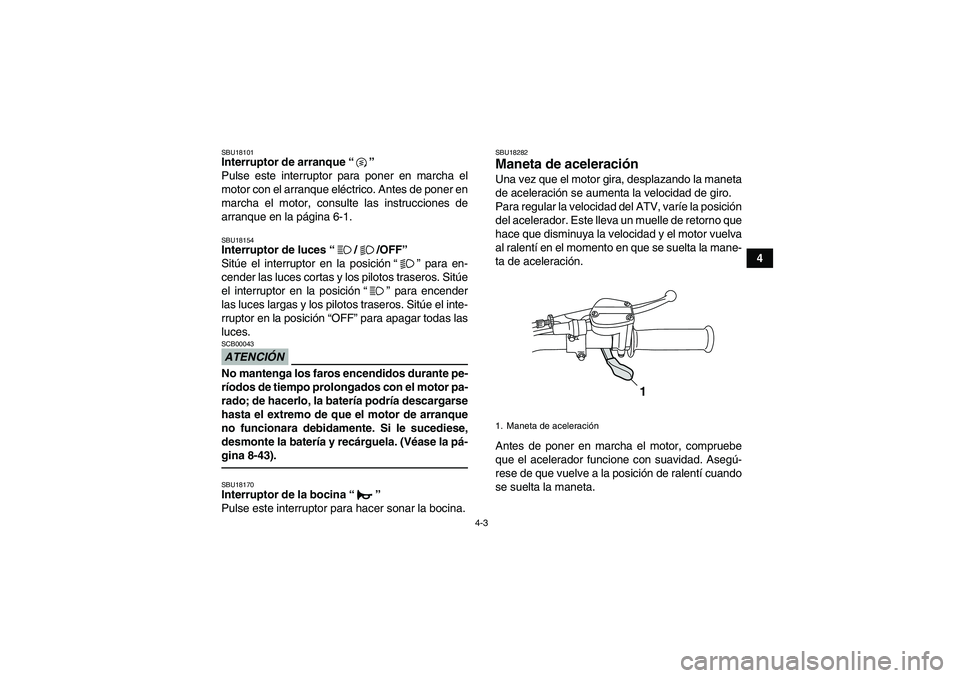

SBU18101Interruptor de arranque“”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner en
marcha el motor, consulte las instrucciones de
arranque en la página 6-1.SBU18154Interruptor de luces“//OFF”
Sitúe el interruptor en la posición“” para en-
cender las luces cortas y los pilotos traseros. Sitúe
el interruptor en la posición“” para encender
las luces largas y los pilotos traseros. Sitúe el inte-
rruptor en la posición “OFF” para apagar todas las
luces.ATENCIÓNSCB00043No mantenga los faros encendidos durante pe-
ríodos de tiempo prolongados con el motor pa-
rado; de hacerlo, la batería podría descargarse
hasta el extremo de que el motor de arranque
no funcionara debidamente. Si le sucediese,
desmonte la batería y recárguela. (Véase la pá-
gina 8-43).SBU18170Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la bocina.
SBU18282Maneta de aceleración Una vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.
Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.
Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.1. Maneta de aceleración
1
U1PY60S0.book Page 3 Friday, March 11, 2011 10:06 AM

4-4
4

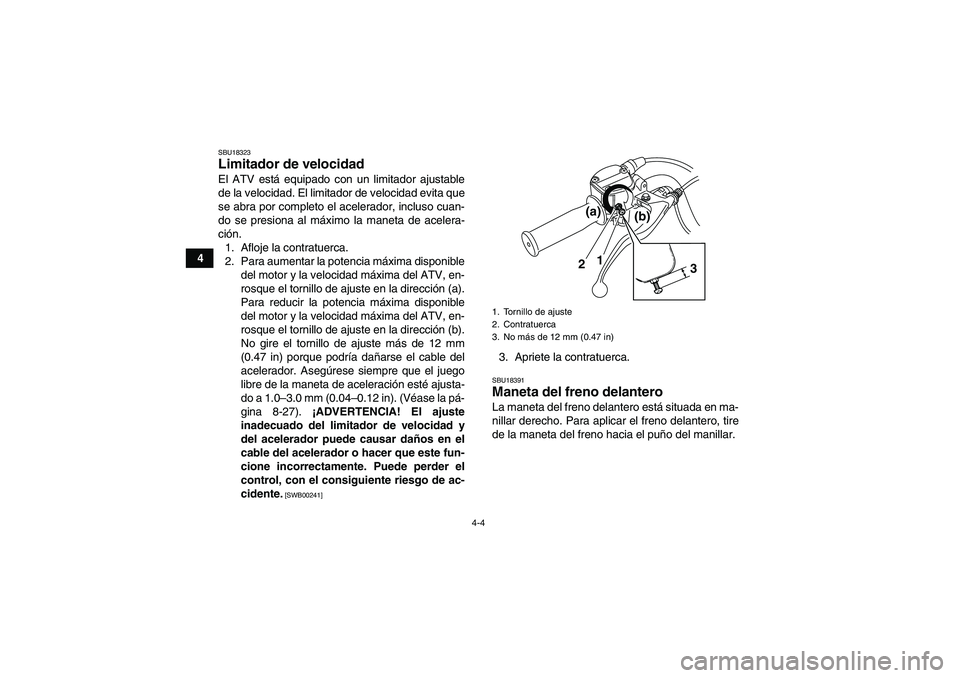

SBU18323Limitador de velocidad El ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.
1. Afloje la contratuerca.
2. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).
No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 1.0–3.0 mm (0.04–0.12 in). (Véase la pá-
gina 8-27). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00241]
3. Apriete la contratuerca.SBU18391Maneta del freno delantero La maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.1. Tornillo de ajuste
2. Contratuerca
3. No más de 12 mm (0.47 in)
3 1
2
(a)
(b)
U1PY60S0.book Page 4 Friday, March 11, 2011 10:06 AM

4-5
4

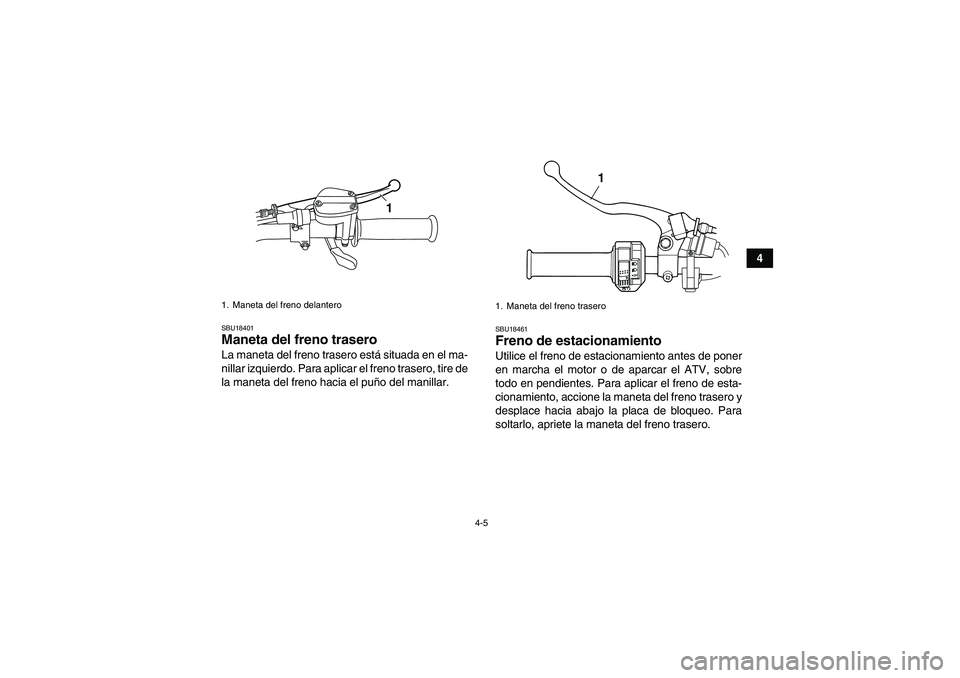

SBU18401Maneta del freno trasero La maneta del freno trasero está situada en el ma-
nillar izquierdo. Para aplicar el freno trasero, tire de
la maneta del freno hacia el puño del manillar.
SBU18461Freno de estacionamiento Utilice el freno de estacionamiento antes de poner
en marcha el motor o de aparcar el ATV, sobre
todo en pendientes. Para aplicar el freno de esta-
cionamiento, accione la maneta del freno trasero y
desplace hacia abajo la placa de bloqueo. Para
soltarlo, apriete la maneta del freno trasero.
1. Maneta del freno delantero
1
1. Maneta del freno trasero
1
U1PY60S0.book Page 5 Friday, March 11, 2011 10:06 AM

4-6
4

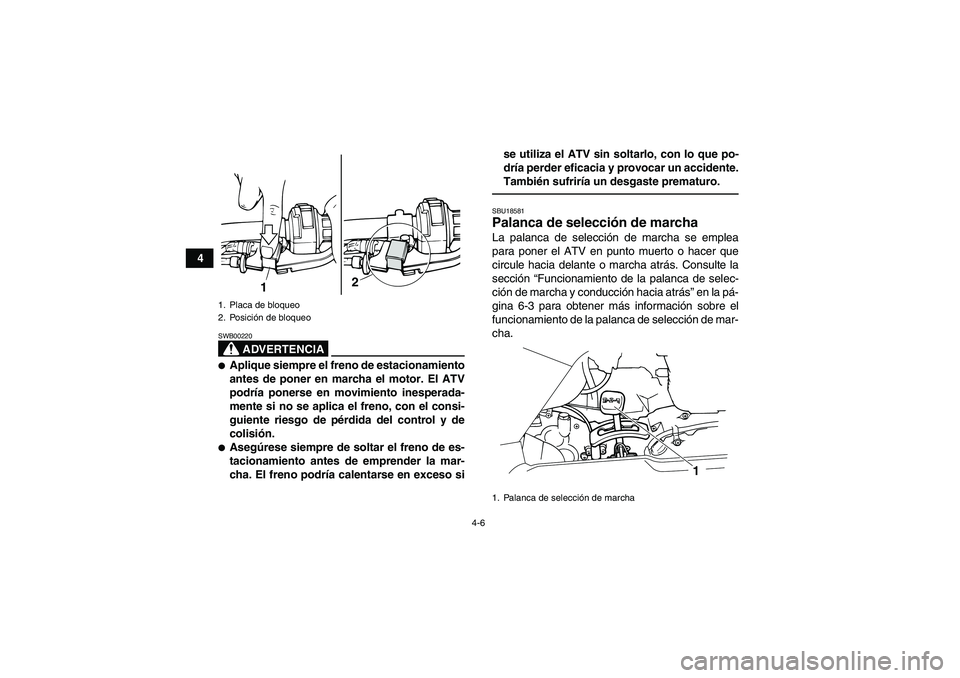

ADVERTENCIA
SWB00220
Aplique siempre el freno de estacionamiento
antes de poner en marcha el motor. El ATV
podría ponerse en movimiento inesperada-
mente si no se aplica el freno, con el consi-
guiente riesgo de pérdida del control y de
colisión.
Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso sise utiliza el ATV sin soltarlo, con lo que po-
dría perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.
SBU18581Palanca de selección de marcha La palanca de selección de marcha se emplea
para poner el ATV en punto muerto o hacer que
circule hacia delante o marcha atrás. Consulte la
sección “Funcionamiento de la palanca de selec-
ción de marcha y conducción hacia atrás” en la pá-
gina 6-3 para obtener más información sobre el
funcionamiento de la palanca de selección de mar-
cha.
1. Placa de bloqueo
2. Posición de bloqueo
2
1
1. Palanca de selección de marcha
1
