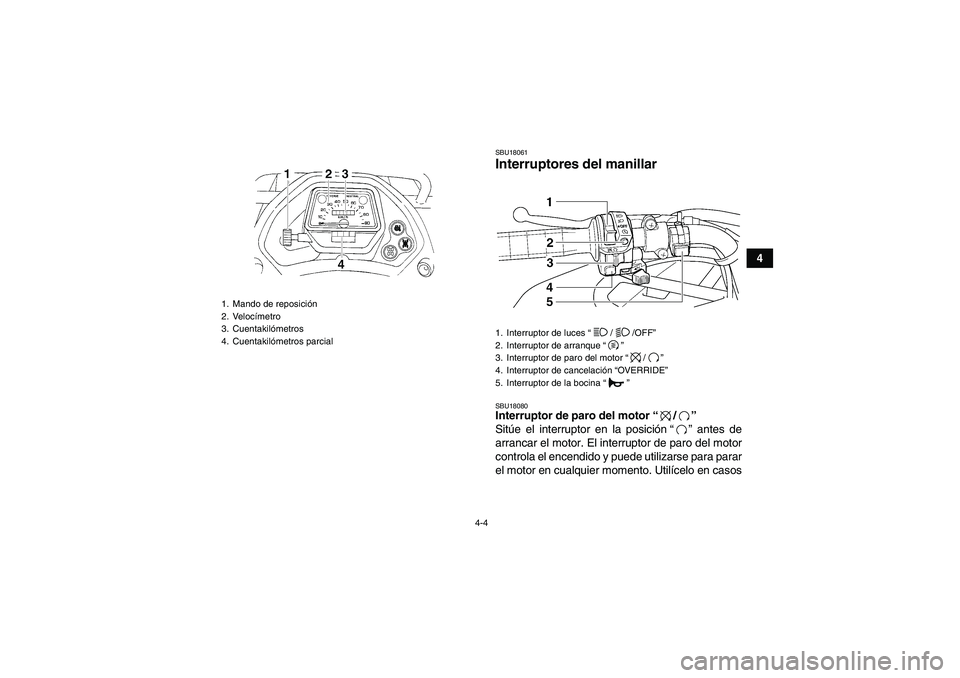

SBU18061Interruptores del manillar SBU18080Interruptor de paro del motor“/”
Sitúe el interruptor en la posición“” antes de
arrancar el motor. El interruptor de paro del motor
controla el encendido y puede utilizarse para parar
el motor en cualquier momento. Utilícelo en casos
1. Mando de reposición
2. Velocímetro
3. Cuentakilómetros
4. Cuentakilómetros parcial
1. Interruptor de luces“//OFF”
2. Interruptor de arranque“”
3. Interruptor de paro del motor“/”
4. Interruptor de cancelación “OVERRIDE”
5. Interruptor de la bocina“”
U4S264S0.book Page 4 Wednesday, August 4, 2010 11:16 AM

4-5

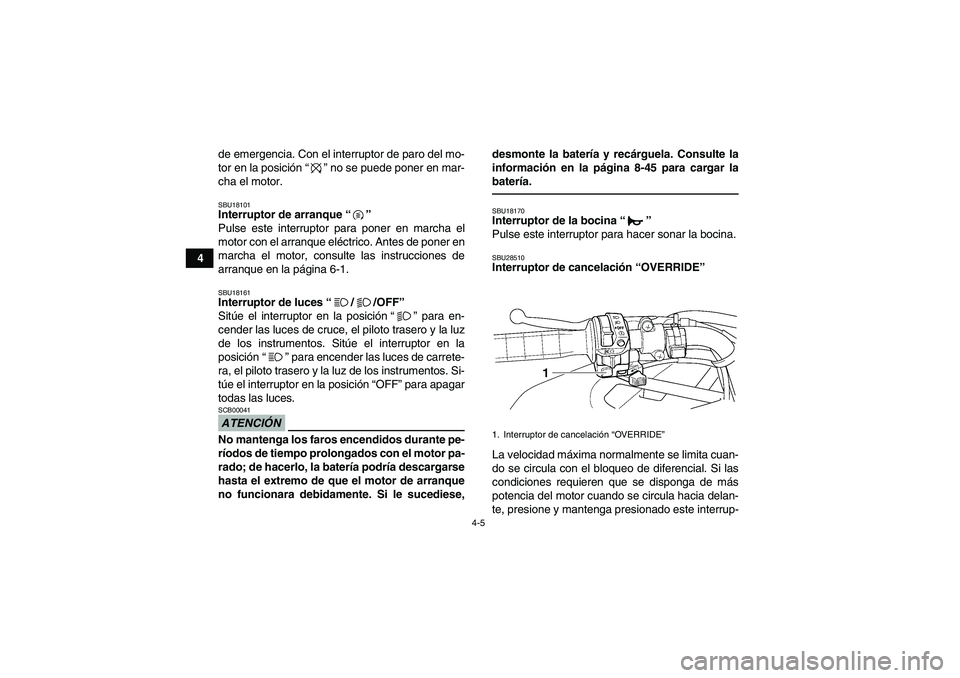

4de emergencia. Con el interruptor de paro del mo-
tor en la posición“” no se puede poner en mar-
cha el motor.
SBU18101Interruptor de arranque“”
Pulse este interruptor para poner en marcha el
motor con el arranque eléctrico. Antes de poner en
marcha el motor, consulte las instrucciones de
arranque en la página 6-1.SBU18161Interruptor de luces“//OFF”
Sitúe el interruptor en la posición“” para en-
cender las luces de cruce, el piloto trasero y la luz
de los instrumentos. Sitúe el interruptor en la
posición“” para encender las luces de carrete-
ra, el piloto trasero y la luz de los instrumentos. Si-
túe el interruptor en la posición “OFF” para apagar
todas las luces.ATENCIÓNSCB00041No mantenga los faros encendidos durante pe-
ríodos de tiempo prolongados con el motor pa-
rado; de hacerlo, la batería podría descargarse
hasta el extremo de que el motor de arranque
no funcionara debidamente. Si le sucediese,desmonte la batería y recárguela. Consulte la
información en la página 8-45 para cargar la
batería.
SBU18170Interruptor de la bocina“”
Pulse este interruptor para hacer sonar la bocina.SBU28510Interruptor de cancelación “OVERRIDE”
La velocidad máxima normalmente se limita cuan-
do se circula con el bloqueo de diferencial. Si las
condiciones requieren que se disponga de más
potencia del motor cuando se circula hacia delan-
te, presione y mantenga presionado este interrup-1. Interruptor de cancelación “OVERRIDE”
U4S264S0.book Page 5 Wednesday, August 4, 2010 11:16 AM

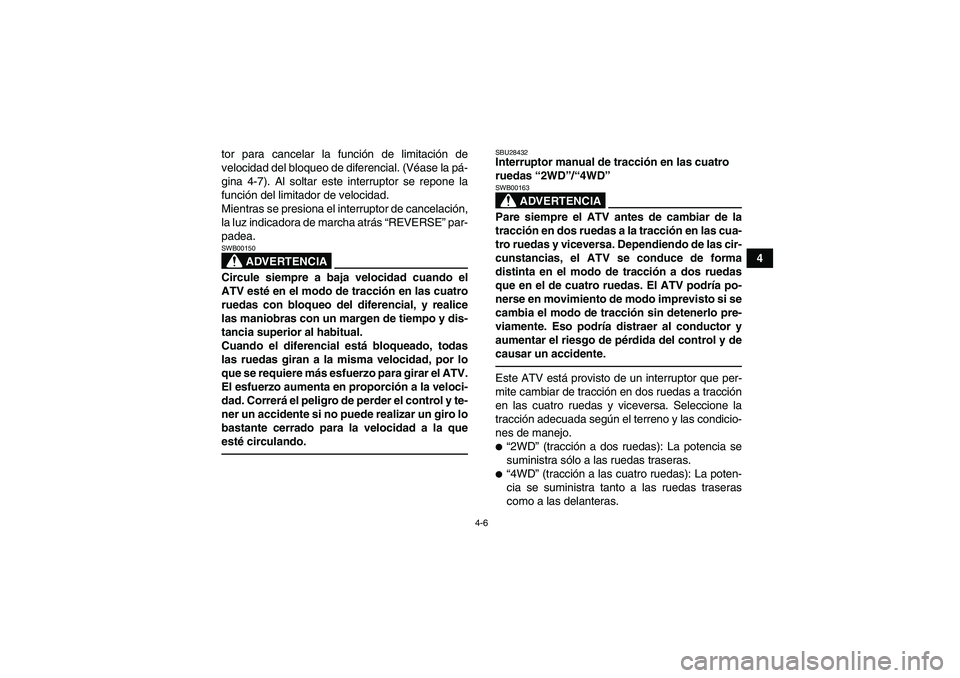

4-6
4 tor para cancelar la función de limitación de
velocidad del bloqueo de diferencial. (Véase la pá-
gina 4-7). Al soltar este interruptor se repone la
función del limitador de velocidad.
Mientras se presiona el interruptor de cancelación,
la luz indicadora de marcha atrás “REVERSE” par-
padea.
ADVERTENCIA
SWB00150Circule siempre a baja velocidad cuando el
ATV esté en el modo de tracción en las cuatro
ruedas con bloqueo del diferencial, y realice
las maniobras con un margen de tiempo y dis-
tancia superior al habitual.
Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y te-
ner un accidente si no puede realizar un giro lo
bastante cerrado para la velocidad a la que
esté circulando.
SBU28432Interruptor manual de tracción en las cuatro
ruedas “2WD”/“4WD”
ADVERTENCIA
SWB00163Pare siempre el ATV antes de cambiar de la
tracción en dos ruedas a la tracción en las cua-
tro ruedas y viceversa. Dependiendo de las cir-
cunstancias, el ATV se conduce de forma
distinta en el modo de tracción a dos ruedas
que en el de cuatro ruedas. El ATV podría po-
nerse en movimiento de modo imprevisto si se
cambia el modo de tracción sin detenerlo pre-
viamente. Eso podría distraer al conductor y
aumentar el riesgo de pérdida del control y de
causar un accidente.Este ATV está provisto de un interruptor que per-
mite cambiar de tracción en dos ruedas a tracción
en las cuatro ruedas y viceversa. Seleccione la
tracción adecuada según el terreno y las condicio-
nes de manejo.
“2WD” (tracción a dos ruedas): La potencia se
suministra sólo a las ruedas traseras.
“4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
U4S264S0.book Page 6 Wednesday, August 4, 2010 11:16 AM

4-7
4Para cambiar de tracción a dos ruedas a tracción
a las cuatro ruedas, pare el ATV y sitúe el conmu-
tador en la posición “4WD”. Se enciende la luz in-
dicadora de tracción“”.
Para cambiar de tracción a las cuatro ruedas a
tracción a dos ruedas, pare el ATV y sitúe el con-
mutador en la posición “2WD”.
SBU28372Interruptor de bloqueo del diferencial manual
“4WD”/“LOCK”
ADVERTENCIA
SWB00131Pare siempre el ATV antes de cambiar de la
tracción en las cuatro ruedas a la tracción en
las cuatro ruedas con bloqueo del diferencial y
viceversa.
Dependiendo de las circunstancias, el ATV se
conduce de forma distinta en el modo de trac-
ción en las cuatro ruedas y en el de bloqueo
del diferencial. El ATV podría ponerse en movi-
miento de modo imprevisto si se cambia del
modo de tracción en las cuatro ruedas al de
bloqueo del diferencial o viceversa sin dete-
nerlo previamente. Eso podría distraer al con-
ductor y causar un accidente.
ADVERTENCIA
SWB00140Circule siempre a baja velocidad cuando el
ATV esté en el modo de bloqueo del diferen-
cial, y realice las maniobras permitiendo un
margen de tiempo y distancia superior al habi-
tual.
1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”U4S264S0.book Page 7 Wednesday, August 4, 2010 11:16 AM

4-8
4 Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y te-
ner un accidente si no puede realizar un giro lo
bastante cerrado para la velocidad a la que
esté circulando.
Este ATV está provisto de un interruptor que per-
mite bloquear el diferencial disponible para la trac-
ción en las cuatro ruedas. Seleccione la posición
adecuada del interruptor según el terreno y las
condiciones de manejo.
“4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
“LOCK” (tracción a las cuatro ruedas con el dife-
rencial bloqueado): La potencia se suministra
tanto a las ruedas traseras como a las delante-
ras y el diferencial está bloqueado. A diferencia
del modo de tracción en las cuatro ruedas, todas

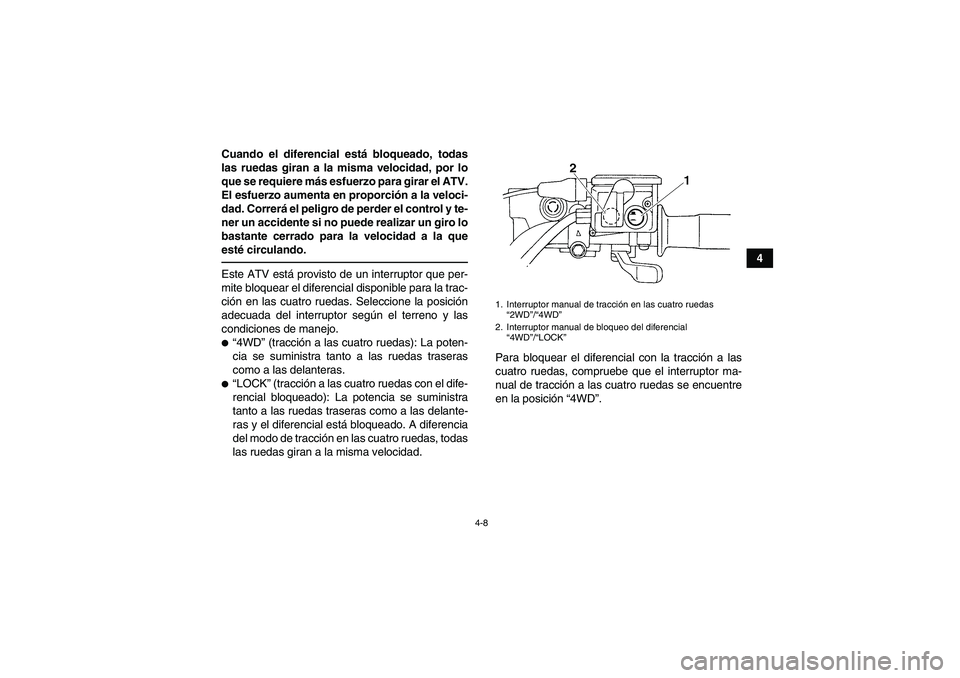

las ruedas giran a la misma velocidad.Para bloquear el diferencial con la tracción a las
cuatro ruedas, compruebe que el interruptor ma-
nual de tracción a las cuatro ruedas se encuentre
en la posición “4WD”.
1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
U4S264S0.book Page 8 Wednesday, August 4, 2010 11:16 AM

4-9
4

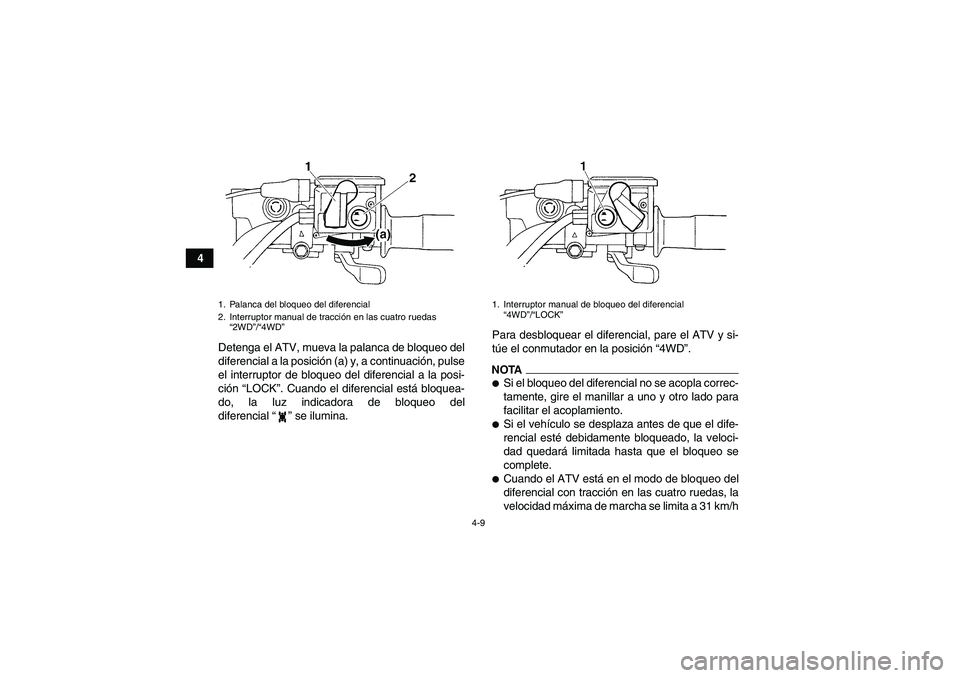

Detenga el ATV, mueva la palanca de bloqueo del
diferencial a la posición (a) y, a continuación, pulse
el interruptor de bloqueo del diferencial a la posi-
ción “LOCK”. Cuando el diferencial está bloquea-
do, la luz indicadora de bloqueo del
diferencial“” se ilumina.Para desbloquear el diferencial, pare el ATV y si-
túe el conmutador en la posición “4WD”.
NOTA
Si el bloqueo del diferencial no se acopla correc-
tamente, gire el manillar a uno y otro lado para
facilitar el acoplamiento.
Si el vehículo se desplaza antes de que el dife-
rencial esté debidamente bloqueado, la veloci-
dad quedará limitada hasta que el bloqueo se
complete.
Cuando el ATV está en el modo de bloqueo del
diferencial con tracción en las cuatro ruedas, la
velocidad máxima de marcha se limita a 31 km/h
1. Palanca del bloqueo del diferencial
2. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
1. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
U4S264S0.book Page 9 Wednesday, August 4, 2010 11:16 AM

4-10
4 (19 mi/h). Sin embargo, si las condiciones re-
quieren que se disponga de más potencia, pre-
sione y mantenga presionado el interruptor de
cancelación, para cancelar la función del limita-
dor de velocidad con el diferencial bloqueado.
(Consulte la página 4-5 para conocer una expli-
cación más detallada de este interruptor).

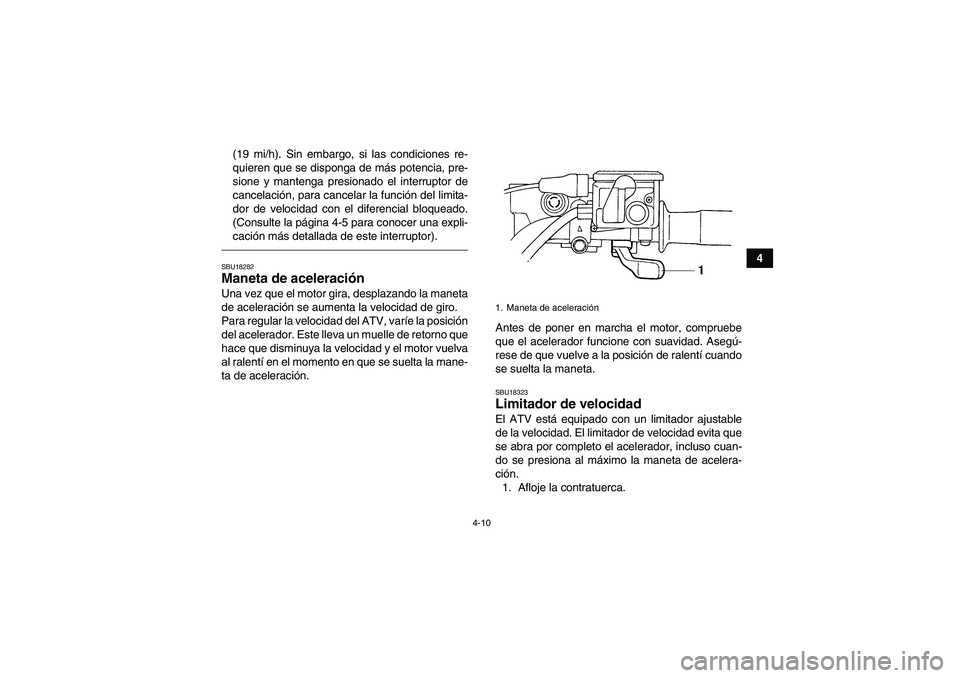

SBU18282Maneta de aceleración Una vez que el motor gira, desplazando la maneta
de aceleración se aumenta la velocidad de giro.
Para regular la velocidad del ATV, varíe la posición
del acelerador. Este lleva un muelle de retorno que
hace que disminuya la velocidad y el motor vuelva
al ralentí en el momento en que se suelta la mane-
ta de aceleración.Antes de poner en marcha el motor, compruebe
que el acelerador funcione con suavidad. Asegú-
rese de que vuelve a la posición de ralentí cuando
se suelta la maneta.
SBU18323Limitador de velocidad El ATV está equipado con un limitador ajustable
de la velocidad. El limitador de velocidad evita que
se abra por completo el acelerador, incluso cuan-
do se presiona al máximo la maneta de acelera-
ción.
1. Afloje la contratuerca.1. Maneta de aceleración
U4S264S0.book Page 10 Wednesday, August 4, 2010 11:16 AM

4-11

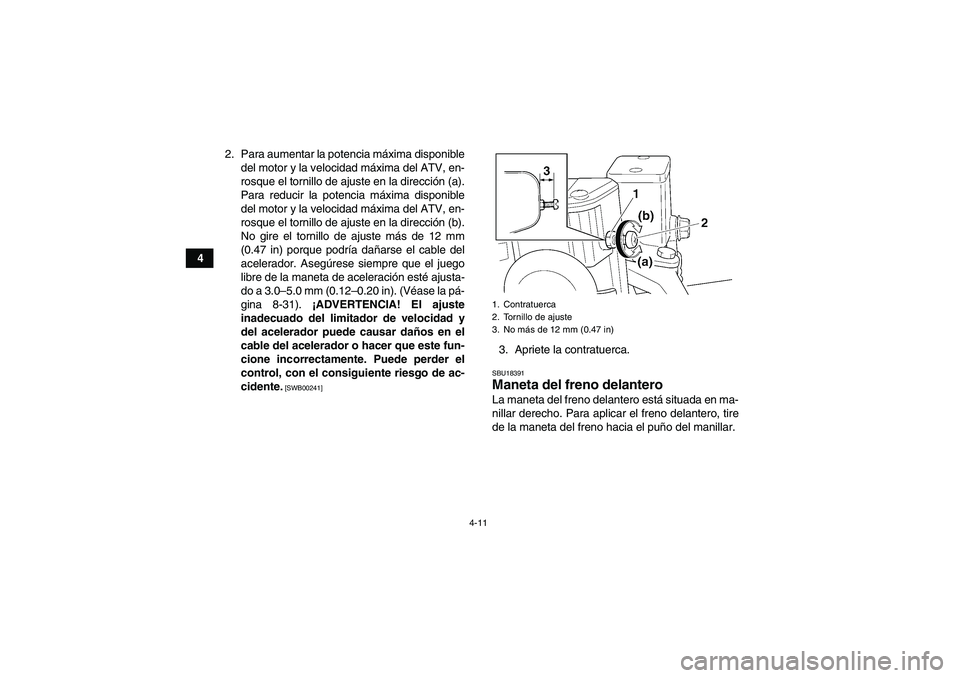

42. Para aumentar la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (a).
Para reducir la potencia máxima disponible
del motor y la velocidad máxima del ATV, en-
rosque el tornillo de ajuste en la dirección (b).
No gire el tornillo de ajuste más de 12 mm
(0.47 in) porque podría dañarse el cable del
acelerador. Asegúrese siempre que el juego
libre de la maneta de aceleración esté ajusta-
do a 3.0–5.0 mm (0.12–0.20 in). (Véase la pá-
gina 8-31). ¡ADVERTENCIA! El ajuste
inadecuado del limitador de velocidad y
del acelerador puede causar daños en el
cable del acelerador o hacer que este fun-
cione incorrectamente. Puede perder el
control, con el consiguiente riesgo de ac-
cidente.
[SWB00241]
3. Apriete la contratuerca.SBU18391Maneta del freno delantero La maneta del freno delantero está situada en ma-
nillar derecho. Para aplicar el freno delantero, tire
de la maneta del freno hacia el puño del manillar.1. Contratuerca
2. Tornillo de ajuste
3. No más de 12 mm (0.47 in)
U4S264S0.book Page 11 Wednesday, August 4, 2010 11:16 AM

4-12
4

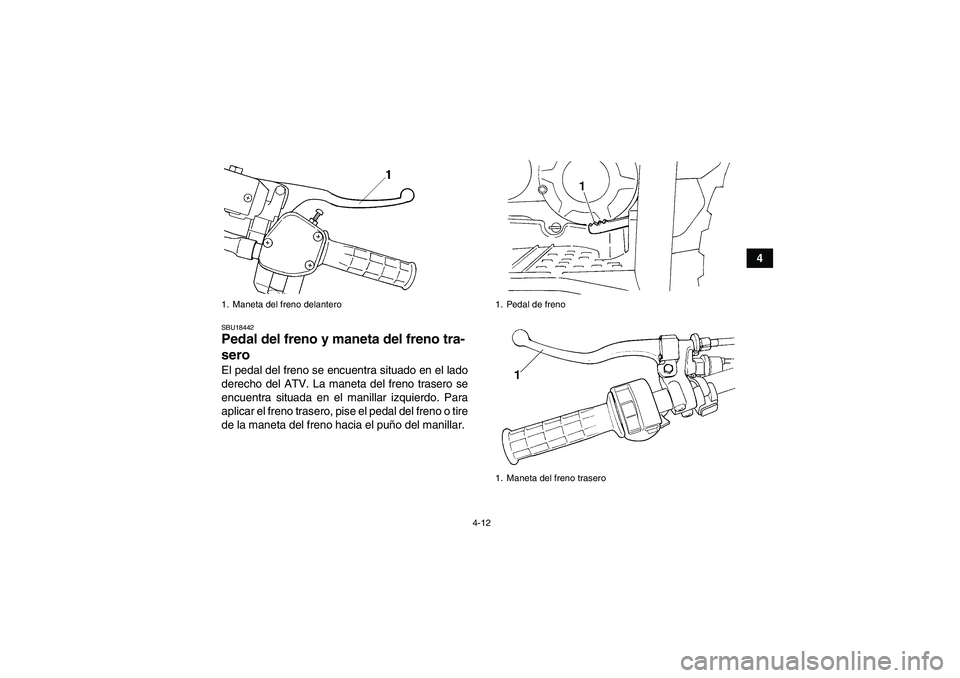

SBU18442Pedal del freno y maneta del freno tra-
sero El pedal del freno se encuentra situado en el lado
derecho del ATV. La maneta del freno trasero se
encuentra situada en el manillar izquierdo. Para
aplicar el freno trasero, pise el pedal del freno o tire
de la maneta del freno hacia el puño del manillar.1. Maneta del freno delantero
1. Pedal de freno
1. Maneta del freno trasero
U4S264S0.book Page 12 Wednesday, August 4, 2010 11:16 AM

4-13
4

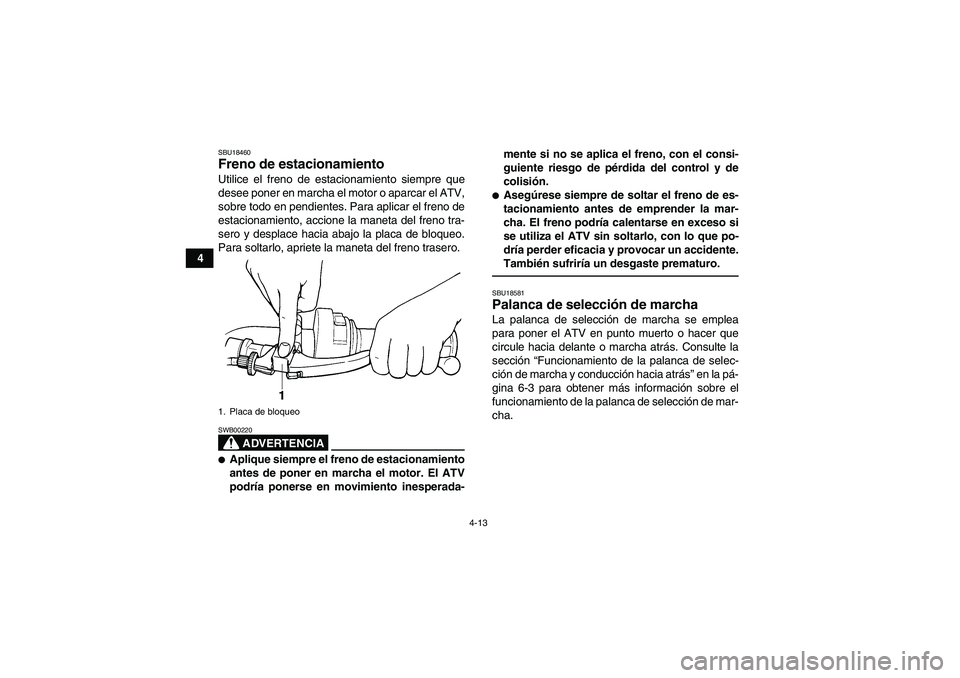

SBU18460Freno de estacionamiento Utilice el freno de estacionamiento siempre que
desee poner en marcha el motor o aparcar el ATV,
sobre todo en pendientes. Para aplicar el freno de
estacionamiento, accione la maneta del freno tra-
sero y desplace hacia abajo la placa de bloqueo.
Para soltarlo, apriete la maneta del freno trasero.
ADVERTENCIA
SWB00220
Aplique siempre el freno de estacionamiento
antes de poner en marcha el motor. El ATV
podría ponerse en movimiento inesperada-mente si no se aplica el freno, con el consi-
guiente riesgo de pérdida del control y de
colisión.

Asegúrese siempre de soltar el freno de es-
tacionamiento antes de emprender la mar-
cha. El freno podría calentarse en exceso si
se utiliza el ATV sin soltarlo, con lo que po-
dría perder eficacia y provocar un accidente.
También sufriría un desgaste prematuro.SBU18581Palanca de selección de marcha La palanca de selección de marcha se emplea
para poner el ATV en punto muerto o hacer que
circule hacia delante o marcha atrás. Consulte la
sección “Funcionamiento de la palanca de selec-
ción de marcha y conducción hacia atrás” en la pá-
gina 6-3 para obtener más información sobre el
funcionamiento de la palanca de selección de mar-
cha.
1. Placa de bloqueoU4S264S0.book Page 13 Wednesday, August 4, 2010 11:16 AM
