YAMAHA GRIZZLY 350 2011 Manuale de Empleo (in Spanish)

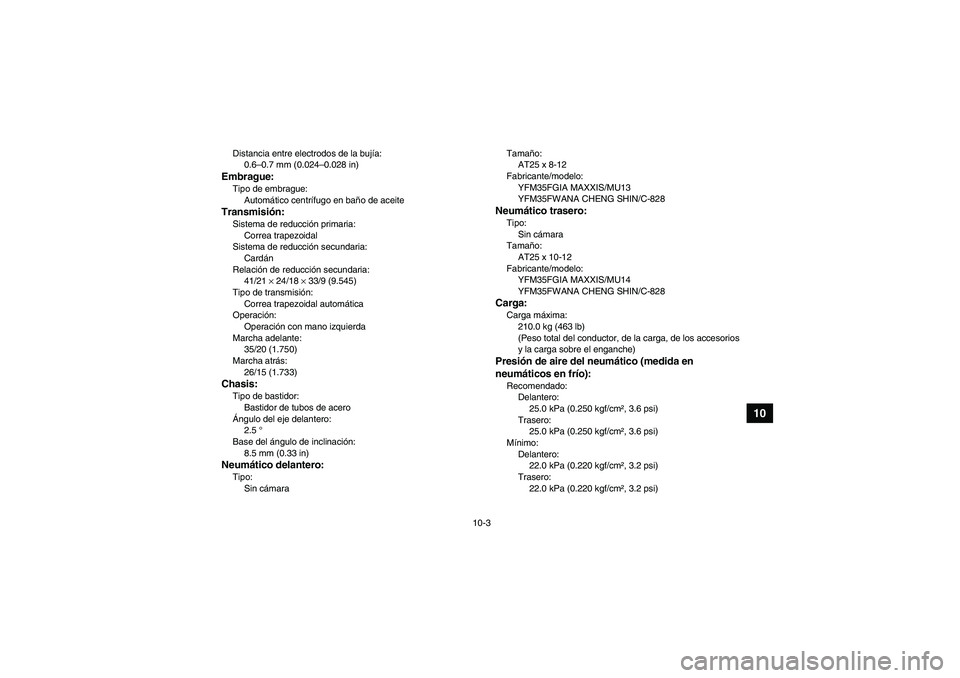

10-3
10
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:
Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria:
41/21 × 24/18 × 33/9 (9.545)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha adelante:
35/20 (1.750)
Marcha atrás:
26/15 (1.733)Chasis:Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
2.5 °
Base del ángulo de inclinación:
8.5 mm (0.33 in)Neumático delantero:Tipo:
Sin cámaraTamaño:
AT25 x 8-12
Fabricante/modelo:
YFM35FGIA MAXXIS/MU13
YFM35FWANA CHENG SHIN/C-828
Neumático trasero:Tipo:
Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo:
YFM35FGIA MAXXIS/MU14
YFM35FWANA CHENG SHIN/C-828Carga:Carga máxima:
210.0 kg (463 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Trasero:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Mínimo:
Delantero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Trasero:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
U4S264S0.book Page 3 Wednesday, August 4, 2010 11:16 AM

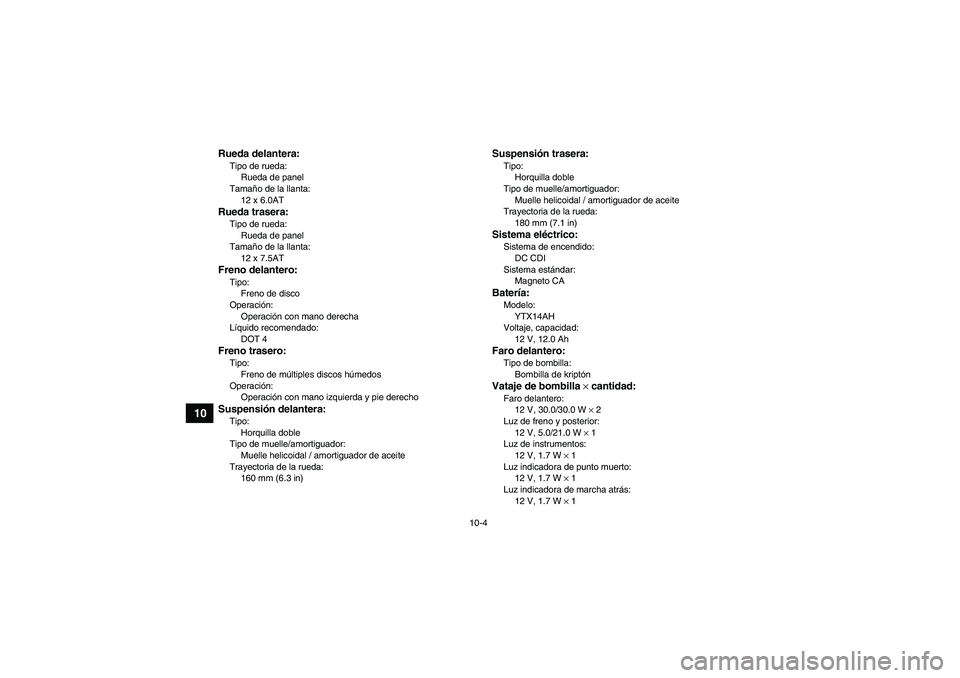

10-4
10
Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:
Freno de disco
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de múltiples discos húmedos
Operación:
Operación con mano izquierda y pie derechoSuspensión delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
160 mm (6.3 in)
Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema eléctrico:Sistema de encendido:
DC CDI
Sistema estándar:
Magneto CABatería:Modelo:
YTX14AH
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla de kriptónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior:
12 V, 5.0/21.0 W × 1
Luz de instrumentos:
12 V, 1.7 W × 1
Luz indicadora de punto muerto:
12 V, 1.7 W × 1
Luz indicadora de marcha atrás:
12 V, 1.7 W × 1
U4S264S0.book Page 4 Wednesday, August 4, 2010 11:16 AM

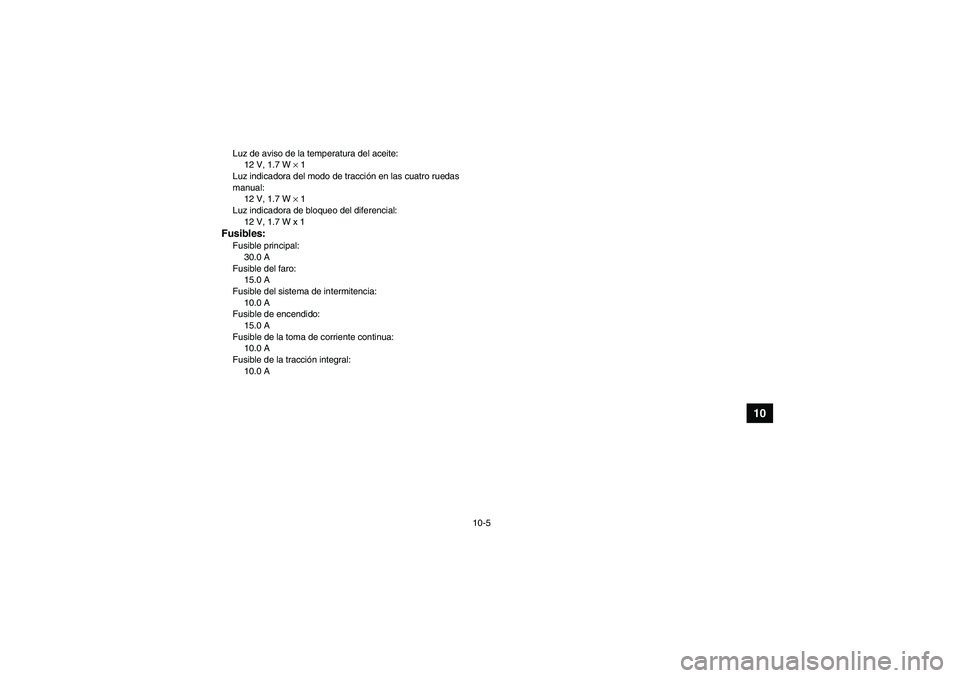

10-5
10
Luz de aviso de la temperatura del aceite:
12 V, 1.7 W × 1
Luz indicadora del modo de tracción en las cuatro ruedas
manual:
12 V, 1.7 W × 1
Luz indicadora de bloqueo del diferencial:
12 V, 1.7 W x 1Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
15.0 A
Fusible de la toma de corriente continua:
10.0 A
Fusible de la tracción integral:
10.0 A
U4S264S0.book Page 5 Wednesday, August 4, 2010 11:16 AM

11-1
11

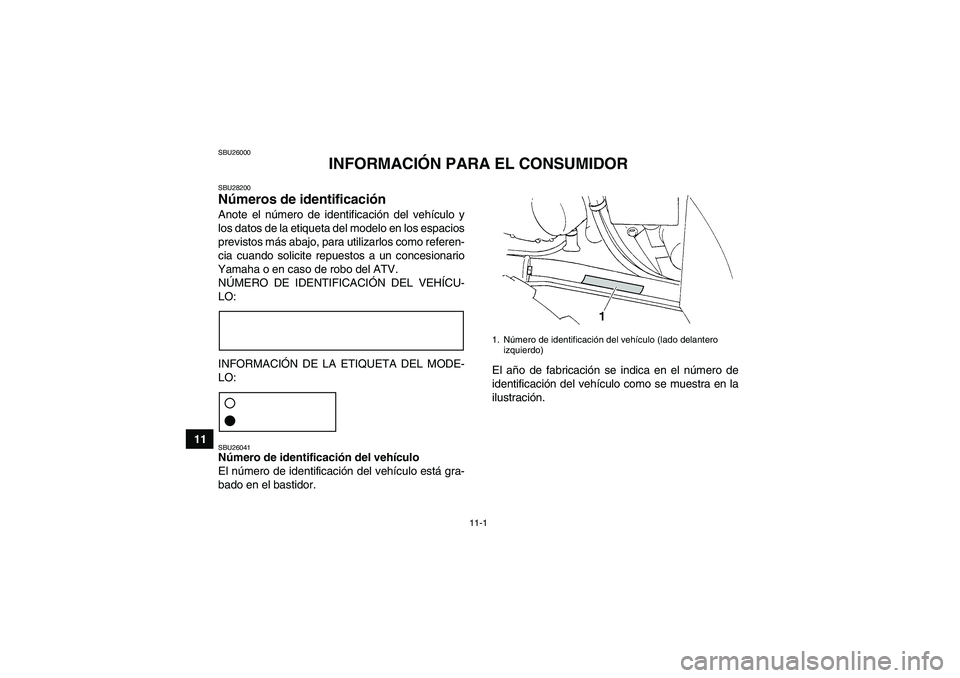

SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28200Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.El año de fabricación se indica en el número de
identificación del vehículo como se muestra en la
ilustración.
1. Número de identificación del vehículo (lado delantero
izquierdo)
U4S264S0.book Page 1 Wednesday, August 4, 2010 11:16 AM

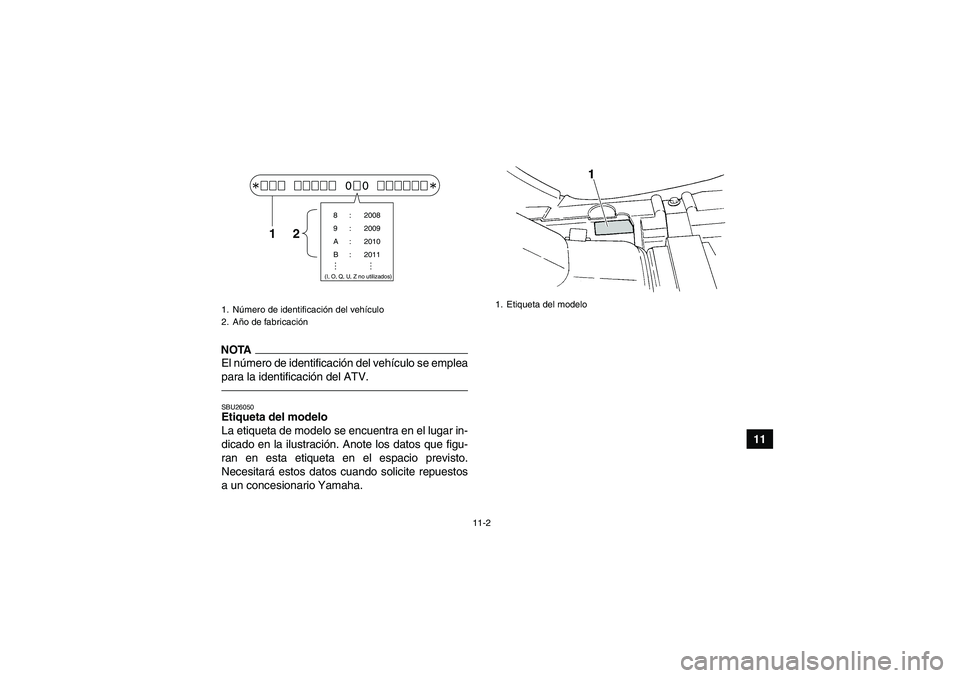

11-2
11
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Número de identificación del vehículo
2. Año de fabricación
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U4S264S0.book Page 2 Wednesday, August 4, 2010 11:16 AM

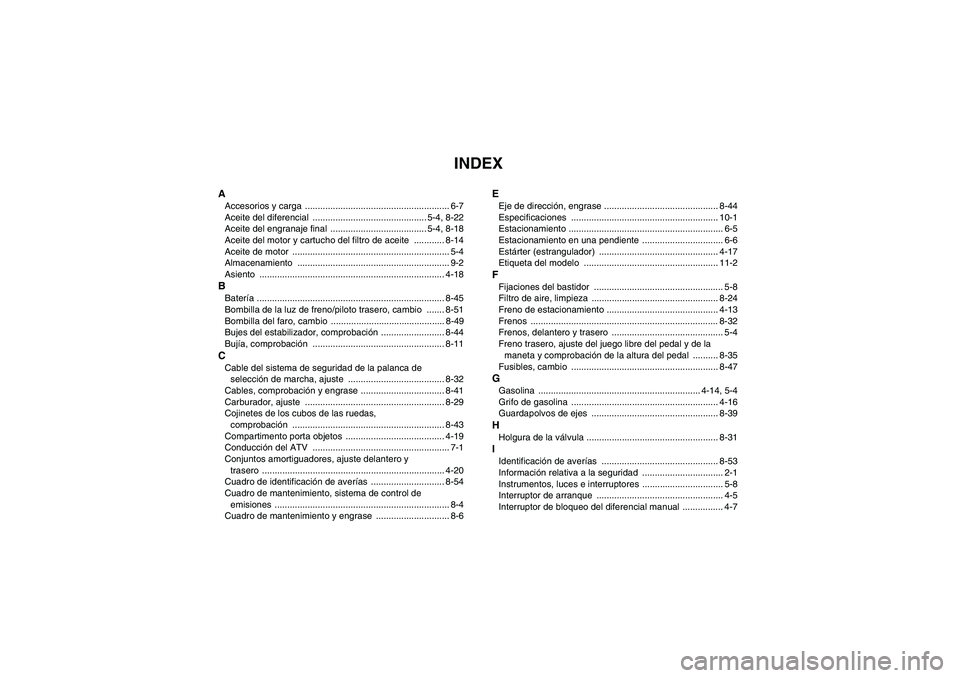

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del diferencial ............................................. 5-4, 8-22
Aceite del engranaje final ...................................... 5-4, 8-18
Aceite del motor y cartucho del filtro de aceite ............ 8-14
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-18BBatería .......................................................................... 8-45
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-51
Bombilla del faro, cambio ............................................. 8-49
Bujes del estabilizador, comprobación ......................... 8-44
Bujía, comprobación .................................................... 8-11CCable del sistema de seguridad de la palanca de
selección de marcha, ajuste ...................................... 8-32
Cables, comprobación y engrase ................................. 8-41
Carburador, ajuste ....................................................... 8-29
Cojinetes de los cubos de las ruedas,
comprobación ............................................................ 8-43
Compartimento porta objetos ....................................... 4-19
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y
trasero ........................................................................ 4-20
Cuadro de identificación de averías ............................. 8-54
Cuadro de mantenimiento, sistema de control de
emisiones ..................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6
EEje de dirección, engrase ............................................. 8-44
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-17
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-24
Freno de estacionamiento ............................................ 4-13
Frenos .......................................................................... 8-32
Frenos, delantero y trasero ............................................ 5-4
Freno trasero, ajuste del juego libre del pedal y de la
maneta y comprobación de la altura del pedal .......... 8-35
Fusibles, cambio .......................................................... 8-47GGasolina ................................................................ 4-14, 5-4
Grifo de gasolina .......................................................... 4-16
Guardapolvos de ejes .................................................. 8-39HHolgura de la válvula .................................................... 8-31IIdentificación de averías .............................................. 8-53
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-5
Interruptor de bloqueo del diferencial manual ................ 4-7
U4S264S0.book Page 1 Wednesday, August 4, 2010 11:16 AM

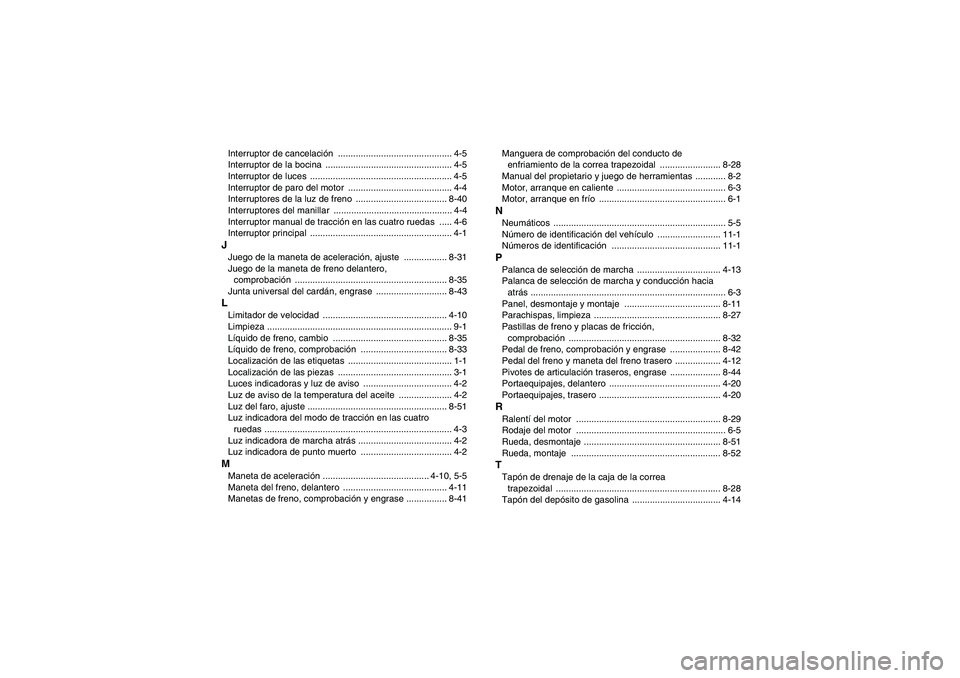

Interruptor de cancelación ............................................. 4-5
Interruptor de la bocina .................................................. 4-5
Interruptor de luces ........................................................ 4-5
Interruptor de paro del motor ......................................... 4-4
Interruptores de la luz de freno .................................... 8-40
Interruptores del manillar ............................................... 4-4
Interruptor manual de tracción en las cuatro ruedas ..... 4-6
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleración, ajuste ................. 8-31
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-35
Junta universal del cardán, engrase ............................ 8-43LLimitador de velocidad ................................................. 4-10
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-35
Líquido de freno, comprobación .................................. 8-33
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del aceite ..................... 4-2
Luz del faro, ajuste ....................................................... 8-51
Luz indicadora del modo de tracción en las cuatro
ruedas .......................................................................... 4-3
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración .......................................... 4-10, 5-5
Maneta del freno, delantero ......................................... 4-11
Manetas de freno, comprobación y engrase ................ 8-41Manguera de comprobación del conducto de
enfriamiento de la correa trapezoidal ........................ 8-28
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3
Motor, arranque en frío .................................................. 6-1
NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-13
Palanca de selección de marcha y conducción hacia
atrás ............................................................................. 6-3
Panel, desmontaje y montaje ...................................... 8-11
Parachispas, limpieza .................................................. 8-27
Pastillas de freno y placas de fricción,
comprobación ............................................................ 8-32
Pedal de freno, comprobación y engrase .................... 8-42
Pedal del freno y maneta del freno trasero .................. 4-12
Pivotes de articulación traseros, engrase .................... 8-44
Portaequipajes, delantero ............................................ 4-20
Portaequipajes, trasero ................................................ 4-20RRalentí del motor ......................................................... 8-29
Rodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-51
Rueda, montaje ........................................................... 8-52TTapón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-28
Tapón del depósito de gasolina ................................... 4-14
U4S264S0.book Page 2 Wednesday, August 4, 2010 11:16 AM

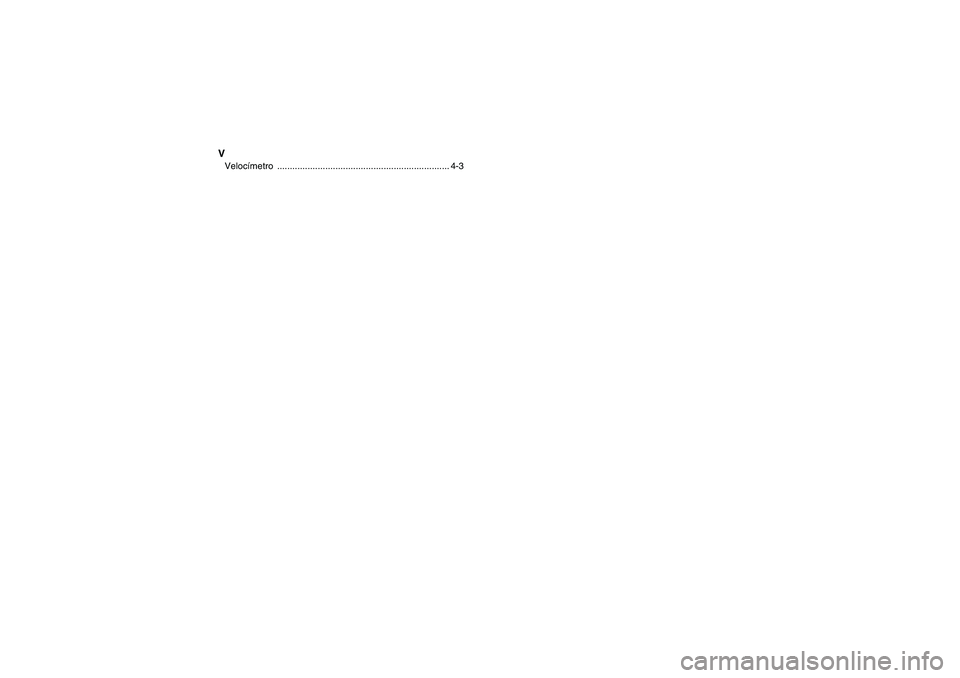

VVelocímetro .................................................................... 4-3U4S264S0.book Page 3 Wednesday, August 4, 2010 11:16 AM

U4S264S0.book Page 4 Wednesday, August 4, 2010 11:16 AM

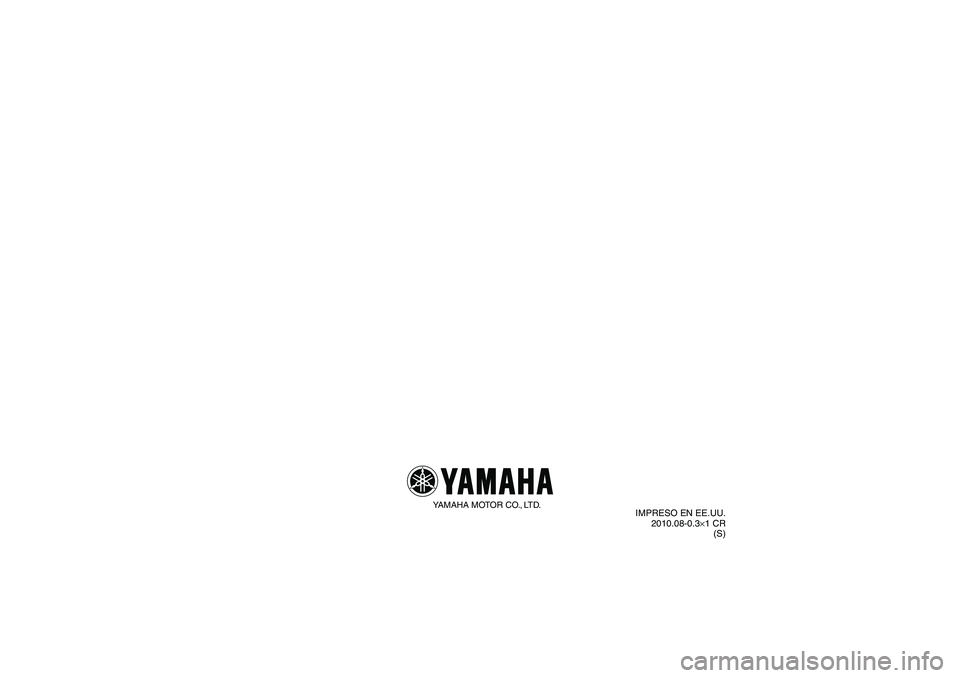

YAMAHA MOTOR CO., LTD.
IMPRESO EN EE.UU.
2010.08-0.3×1 CR
(S)
