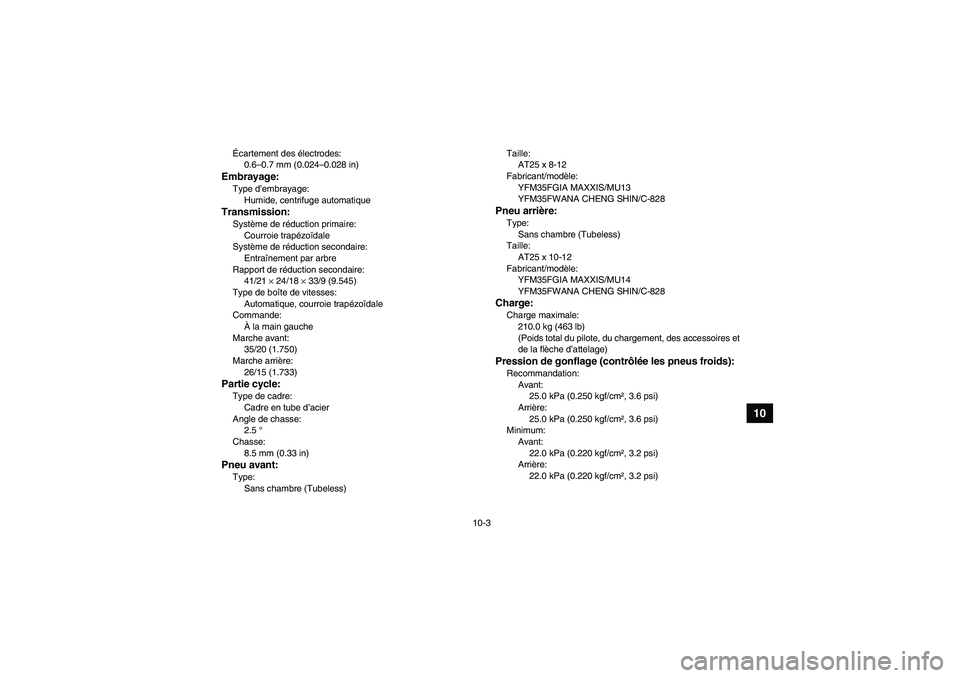

10-3
10
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
41/21 × 24/18 × 33/9 (9.545)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche avant:
35/20 (1.750)
Marche arrière:
26/15 (1.733)Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
2.5 °
Chasse:
8.5 mm (0.33 in)Pneu avant:Type:
Sans chambre (Tubeless)Taille:
AT25 x 8-12
Fabricant/modèle:
YFM35FGIA MAXXIS/MU13
YFM35FWANA CHENG SHIN/C-828
Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle:
YFM35FGIA MAXXIS/MU14
YFM35FWANA CHENG SHIN/C-828Charge:Charge maximale:
210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
U4S264F0.book Page 3 Wednesday, August 4, 2010 10:51 AM

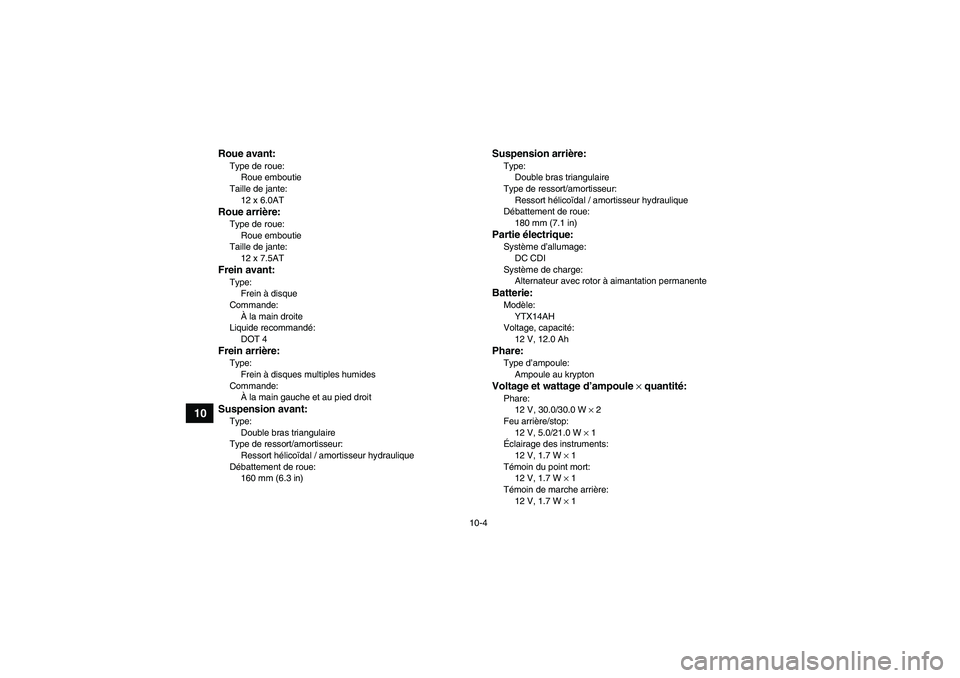

10-4
10
Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à disques multiples humides
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
160 mm (6.3 in)
Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC CDI
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX14AH
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Éclairage des instruments:
12 V, 1.7 W × 1
Témoin du point mort:
12 V, 1.7 W × 1
Témoin de marche arrière:
12 V, 1.7 W × 1
U4S264F0.book Page 4 Wednesday, August 4, 2010 10:51 AM

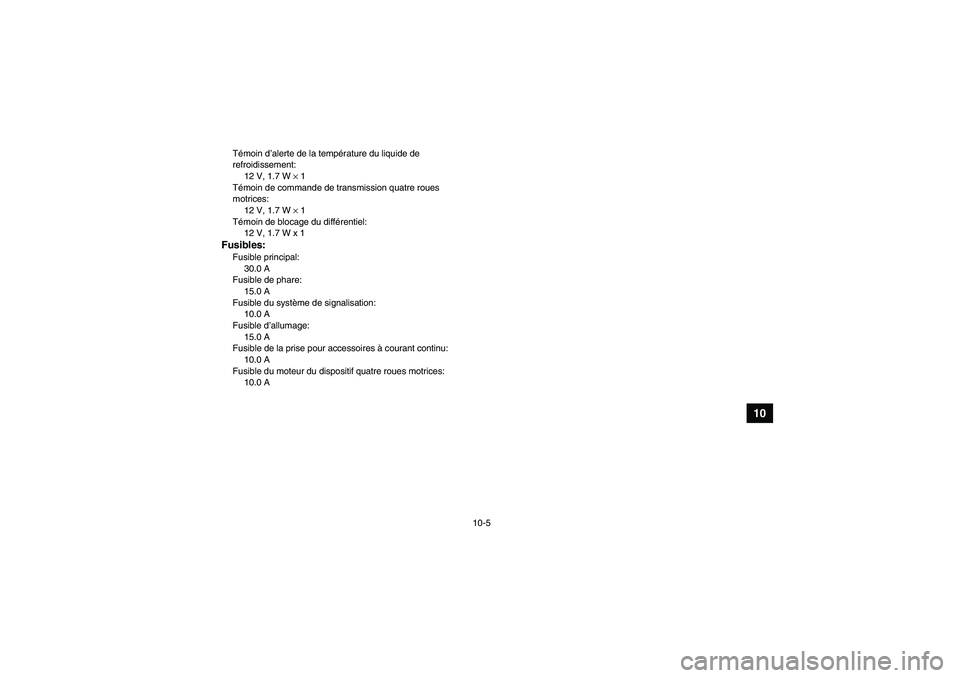

10-5
10
Témoin d’alerte de la température du liquide de
refroidissement:
12 V, 1.7 W × 1
Témoin de commande de transmission quatre roues
motrices:
12 V, 1.7 W × 1
Témoin de blocage du différentiel:
12 V, 1.7 W x 1Fusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
U4S264F0.book Page 5 Wednesday, August 4, 2010 10:51 AM

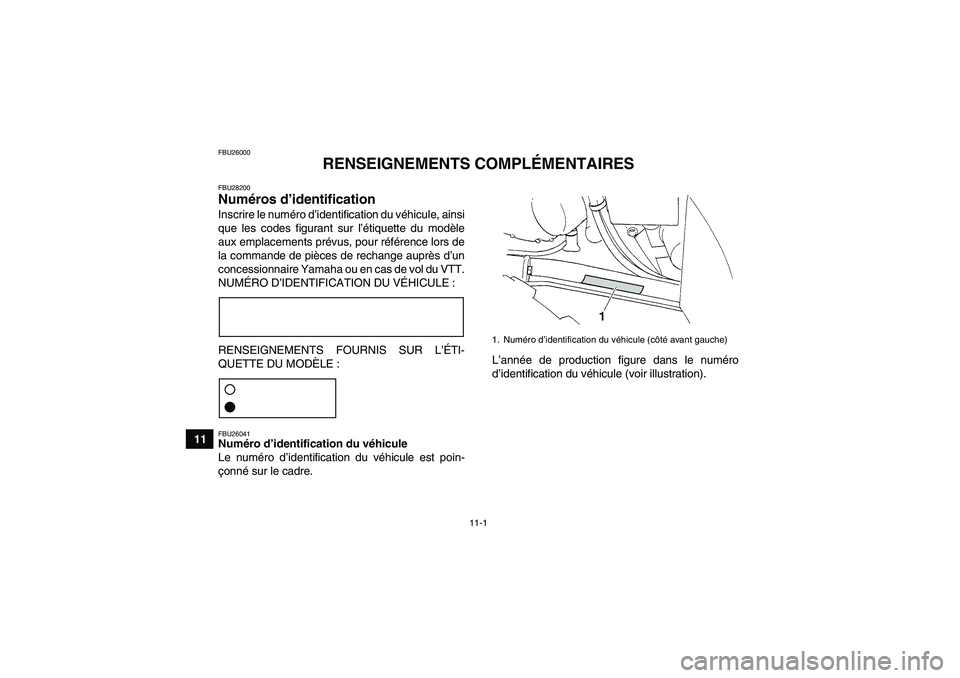

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28200Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
1. Numéro d’identification du véhicule (côté avant gauche)
U4S264F0.book Page 1 Wednesday, August 4, 2010 10:51 AM

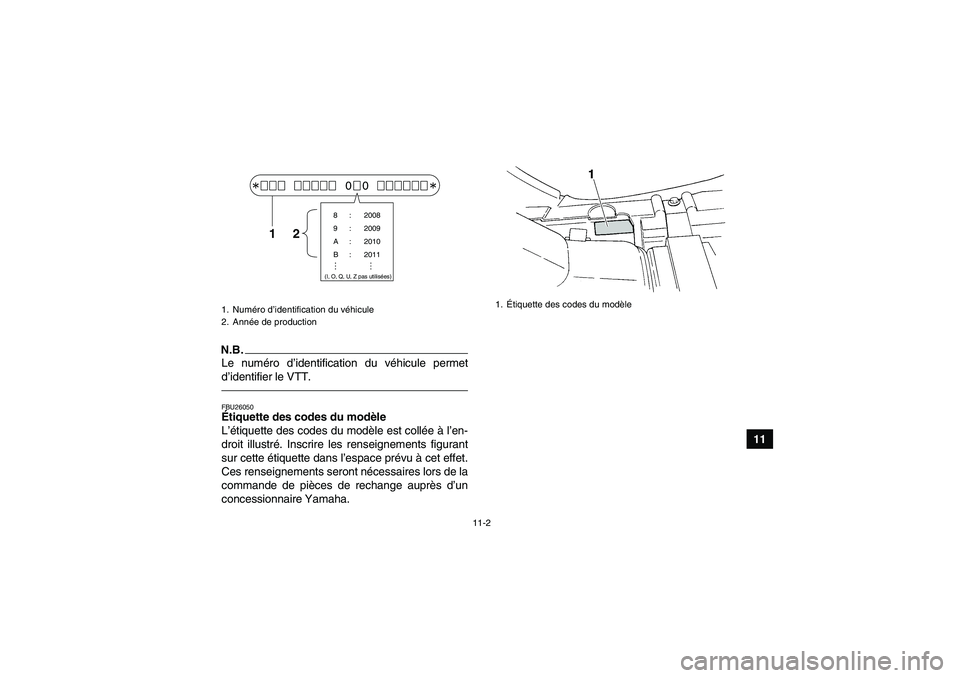

11-2
11
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
1.Étiquette des codes du modèle
U4S264F0.book Page 2 Wednesday, August 4, 2010 10:51 AM

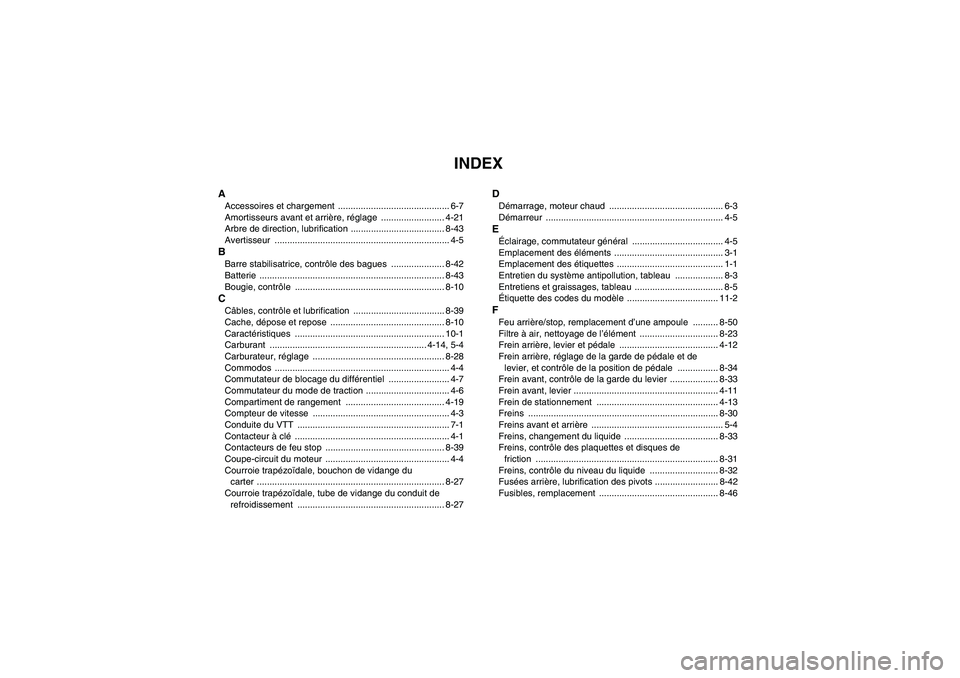

INDEX
AAccessoires et chargement ............................................ 6-7
Amortisseurs avant et arrière, réglage ......................... 4-21
Arbre de direction, lubrification ..................................... 8-43
Avertisseur ..................................................................... 4-5BBarre stabilisatrice, contrôle des bagues ..................... 8-42
Batterie ......................................................................... 8-43
Bougie, contrôle ........................................................... 8-10CCâbles, contrôle et lubrification .................................... 8-39
Cache, dépose et repose ............................................. 8-10
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-14, 5-4
Carburateur, réglage .................................................... 8-28
Commodos ..................................................................... 4-4
Commutateur de blocage du différentiel ........................ 4-7
Commutateur du mode de traction ................................. 4-6
Compartiment de rangement ....................................... 4-19
Compteur de vitesse ...................................................... 4-3
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-39
Coupe-circuit du moteur ................................................. 4-4
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-27
Courroie trapézoïdale, tube de vidange du conduit de
refroidissement .......................................................... 8-27
DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-5EÉclairage, commutateur général .................................... 4-5
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-50
Filtre à air, nettoyage de l’élément ............................... 8-23
Frein arrière, levier et pédale ....................................... 4-12
Frein arrière, réglage de la garde de pédale et de
levier, et contrôle de la position de pédale ................ 8-34
Frein avant, contrôle de la garde du levier ................... 8-33
Frein avant, levier ......................................................... 4-11
Frein de stationnement ................................................ 4-13
Freins ........................................................................... 8-30
Freins avant et arrière .................................................... 5-4
Freins, changement du liquide ..................................... 8-33
Freins, contrôle des plaquettes et disques de
friction ........................................................................ 8-31
Freins, contrôle du niveau du liquide ........................... 8-32
Fusées arrière, lubrification des pivots ......................... 8-42
Fusibles, remplacement ............................................... 8-46
U4S264F0.book Page 1 Wednesday, August 4, 2010 10:51 AM

HHuile de couple conique arrière ............................ 5-4, 8-17
Huile de différentiel ............................................... 5-4, 8-21
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-13IInstruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation ................................................ 4-5JJoint de cardan d’arbre de transmission,
lubrification ................................................................ 8-42LLevier des gaz ....................................................... 4-10, 5-5
Levier des gaz, réglage de la garde ............................. 8-29
Leviers de frein, contrôle et lubrification ...................... 8-40
Limiteur de vitesse ....................................................... 4-10MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-51
Pare-étincelles, nettoyage ........................................... 8-26
Pédale de frein, contrôle et lubrification ....................... 8-41
Phares, réglage du faisceau ........................................ 8-49
Phares, remplacement d’une ampoule ........................ 8-47
Pneus ............................................................................. 5-5
Porte-bagages arrière .................................................. 4-20
Porte-bagages avant .................................................... 4-20
RRégime de ralenti du moteur ....................................... 8-28
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................ 4-14
Robinet de carburant ................................................... 4-16
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-50
Roues, repose ............................................................. 8-50
Roulements de moyeu de roue, contrôle ..................... 8-41SSchéma de diagnostic de pannes ................................ 8-53
Sécurité .......................................................................... 2-1
Sélecteur de marche .................................................... 4-13
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité .... 8-30
Selle ............................................................................. 4-18
Soufflets d’essieu ......................................................... 8-38
Soupapes, jeu .............................................................. 8-30
Starter .......................................................................... 4-18
Stationnement ................................................................ 6-5
Stationnement en pente ................................................. 6-6TTémoin d’alerte de la température d’huile ..................... 4-2
Témoin de marche arrière ............................................. 4-2
Témoin du point mort ..................................................... 4-2
Témoins et témoin d’alerte ............................................ 4-2
Témoin transmission quatre roues motrices .................. 4-3VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
U4S264F0.book Page 2 Wednesday, August 4, 2010 10:51 AM

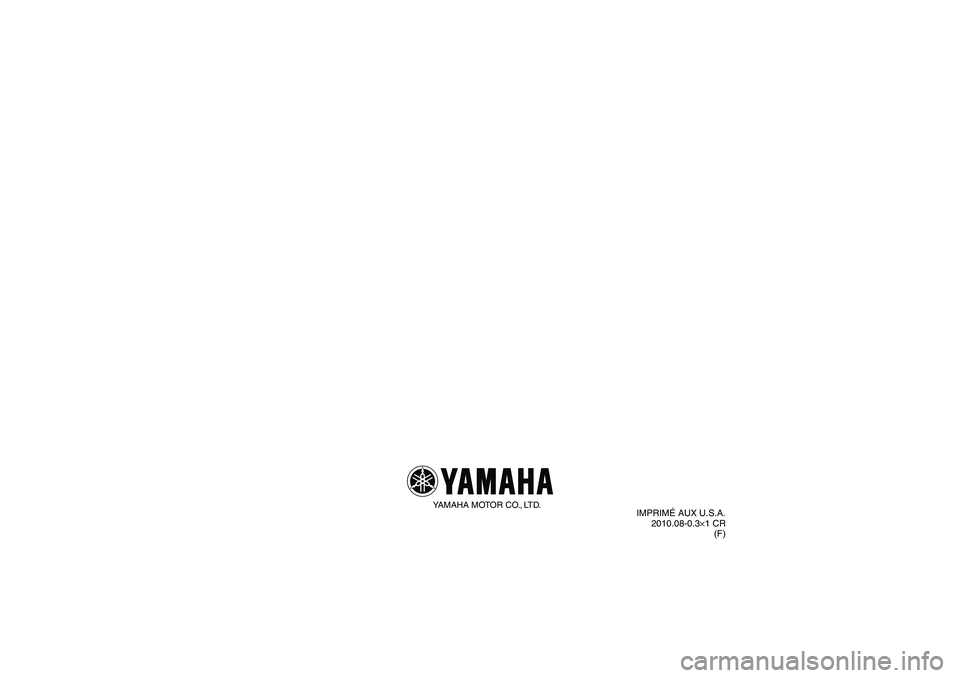

YAMAHA MOTOR CO., LTD.
IMPRIMÉ AUX U.S.A.
2010.08-0.3×1 CR
(F)
U4S264F0.book Page 1 Wednesday, August 4, 2010 10:51 AM
