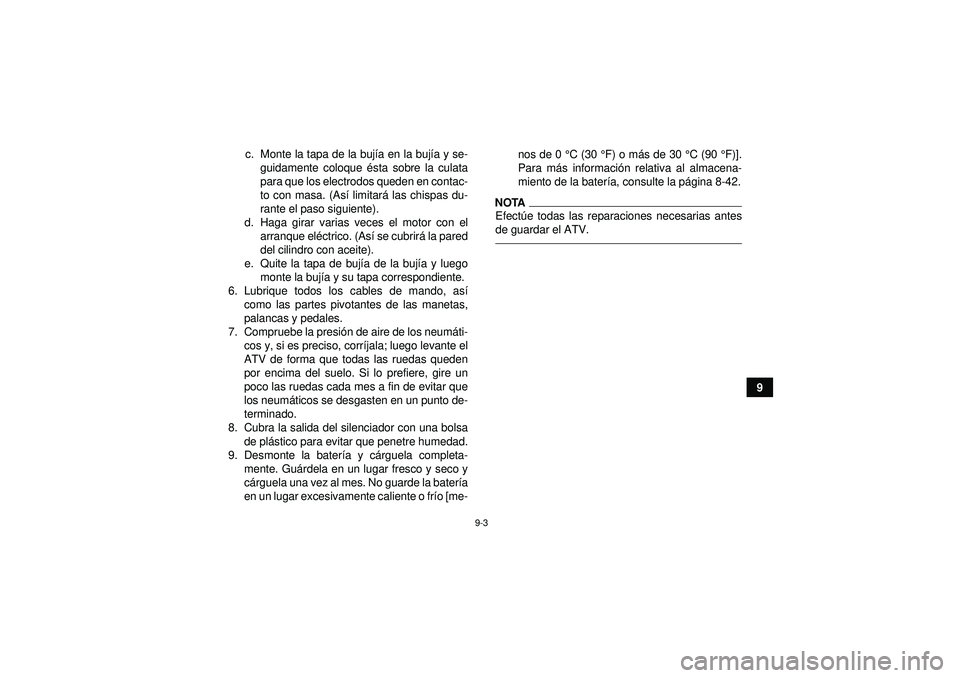

9-3
9
c. Monte la tapa de la buj
ía en la buj ía y se-
guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (As í limitar á las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque el éctrico. (As í se cubrir á la pared
del cilindro con aceite).
e. Quite la tapa de buj ía de la buj ía y luego
monte la buj ía y su tapa correspondiente.
6. Lubrique todos los cables de mando, as í
como las partes pivotantes de las manetas,
palancas y pedales.
7. Compruebe la presi ón de aire de los neum áti-
cos y, si es preciso, corr íjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neum áticos se desgasten en un punto de-
terminado.
8. Cubra la salida del silenciador con una bolsa de pl ástico para evitar que penetre humedad.
9. Desmonte la bater ía y c árguela completa-
mente. Guá rdela en un lugar fresco y seco y
c á rguela una vez al mes. No guarde la bater ía
en un lugar excesivamente caliente o fr ío [me- nos de 0 °
C (30 °F) o más de 30 ° C (90 °F)].
Para m ás informació n relativa al almacena-
miento de la bater ía, consulte la p ágina 8-42.
NOTAEfect úe todas las reparaciones necesarias antes
de guardar el ATV.
U1NS60S0.book Page 3 Monday, August 1, 2011 5:15 PM

10-1
10
SBU25961

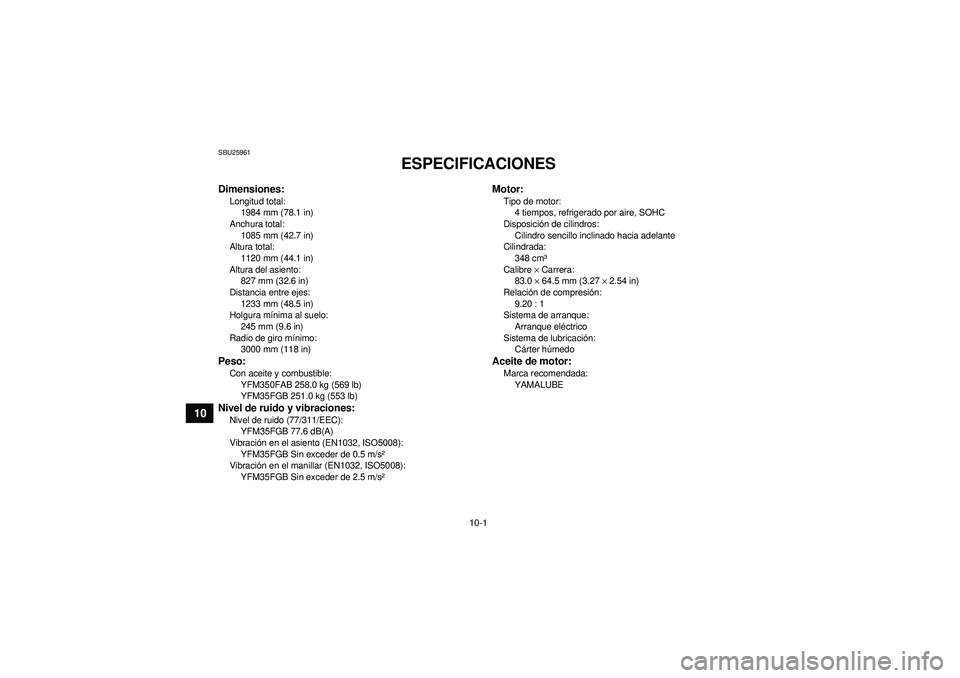

ESPECIFICACIONES
Dimensiones:Longitud total:1984 mm (78.1 in)
Anchura total: 1085 mm (42.7 in)
Altura total:
1120 mm (44.1 in)
Altura del asiento: 827 mm (32.6 in)
Distancia entre ejes: 1233 mm (48.5 in)
Holgura m ínima al suelo:
245 mm (9.6 in)
Radio de giro m ínimo:
3000 mm (118 in)Peso:Con aceite y combustible:
YFM350FAB 258.0 kg (569 lb)
YFM35FGB 251.0 kg (553 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):YFM35FGB 77.6 dB(A)
Vibraci ón en el asiento (EN1032, ISO5008):
YFM35FGB Sin exceder de 0.5 m/s ²
Vibraci ón en el manillar (EN1032, ISO5008):
YFM35FGB Sin exceder de 2.5 m/s ²
Motor:Tipo de motor:
4 tiempos, refrigerado por aire, SOHC
Disposició n de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
348 cm ³
Calibre × Carrera:
83.0 × 64.5 mm (3.27 × 2.54 in)
Relació n de compresi ón:
9.20 : 1
Sistema de arranque:
Arranque el éctrico
Sistema de lubricaci ón:
C árter h úmedoAceite de motor:Marca recomendada:
YAMALUBE
U1NS60S0.book Page 1 Monday, August 1, 2011 5:15 PM

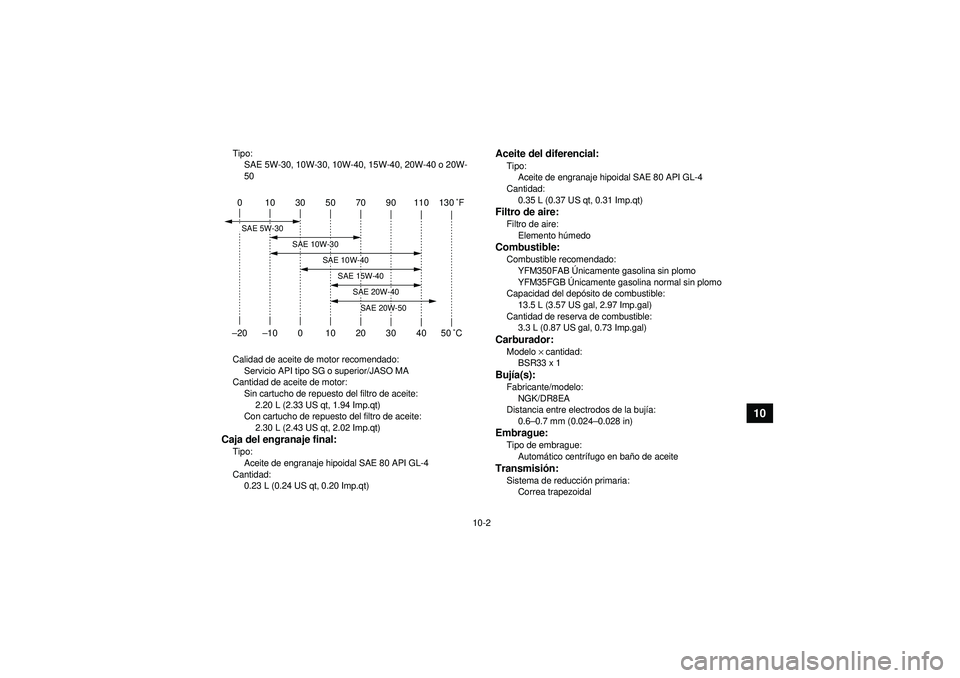

10-2
10
Tipo:SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de aceite:
2.20 L (2.33 US qt, 1.94 Imp.qt)
Con cartucho de repuesto del filtro de aceite: 2.30 L (2.43 US qt, 2.02 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad: 0.23 L (0.24 US qt, 0.20 Imp.qt)
Aceite del diferencial:Tipo:Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad:
0.35 L (0.37 US qt, 0.31 Imp.qt)Filtro de aire:Filtro de aire:Elemento h úmedoCombustible:Combustible recomendado:
YFM350FAB Únicamente gasolina sin plomo
YFM35FGB Únicamente gasolina normal sin plomo
Capacidad del dep ósito de combustible:
13.5 L (3.57 US gal, 2.97 Imp.gal)
Cantidad de reserva de combustible: 3.3 L (0.87 US gal, 0.73 Imp.gal)Carburador:Modelo × cantidad:
BSR33 x 1Buj ía(s):Fabricante/modelo:
NGK/DR8EA
Distancia entre electrodos de la buj ía:
0.6 –0.7 mm (0.024 –0.028 in)Embrague:Tipo de embrague:
Autom ático centr ífugo en ba ño de aceiteTransmisió n:Sistema de reducci ón primaria:
Correa trapezoidal
0 10 30 50 70 90 110 130 ˚F
–20 –10 0 10 20 30 40 50 ˚CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1NS60S0.book Page 2 Monday, August 1, 2011 5:15 PM

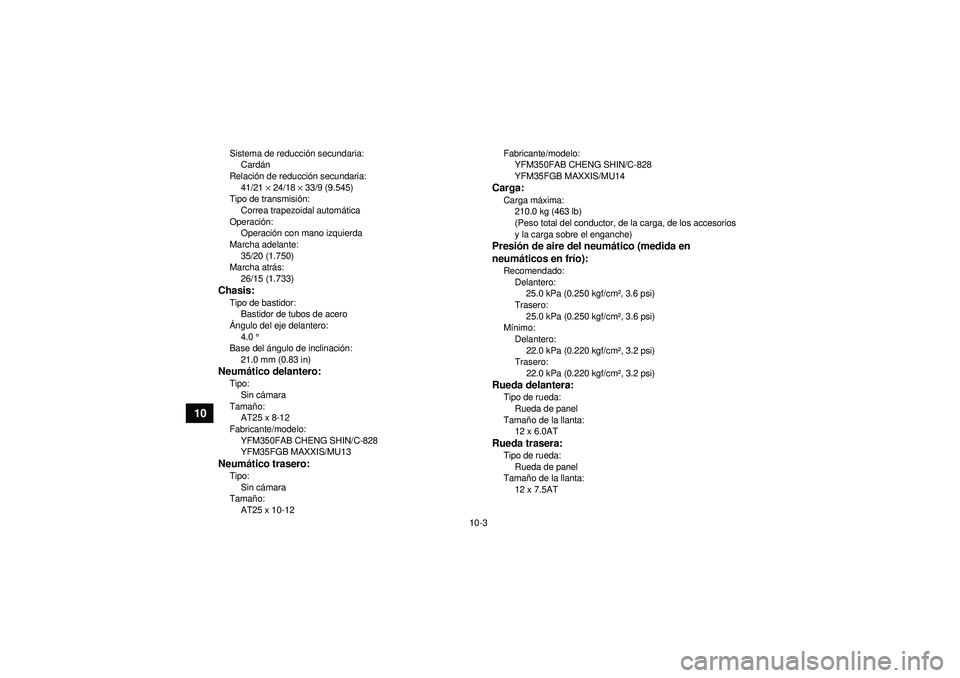

10-3
10
Sistema de reducción secundaria:
Card án
Relació n de reducci ón secundaria:
41/21 × 24/18 × 33/9 (9.545)
Tipo de transmisi ón:
Correa trapezoidal autom ática
Operaci ón:
Operació n con mano izquierda
Marcha adelante: 35/20 (1.750)
Marcha atr ás:
26/15 (1.733)Chasis:Tipo de bastidor: Bastidor de tubos de acero
Á ngulo del eje delantero:
4.0 °
Base del ángulo de inclinaci ón:
21.0 mm (0.83 in)Neum ático delantero:Tipo:
Sin c ámara
Tama ño:
AT25 x 8-12
Fabricante/modelo: YFM350FAB CHENG SHIN/C-828
YFM35FGB MAXXIS/MU13Neum ático trasero:Tipo:
Sin c ámara
Tama ño:
AT25 x 10-12 Fabricante/modelo:
YFM350FAB CHENG SHIN/C-828
YFM35FGB MAXXIS/MU14
Carga:Carga m áxima:
210.0 kg (463 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presió n de aire del neum ático (medida en
neum áticos en fr ío):Recomendado:
Delantero: 25.0 kPa (0.250 kgf/cm ², 3.6 psi)
Trasero:
25.0 kPa (0.250 kgf/cm ², 3.6 psi)
Mí nimo:
Delantero:
22.0 kPa (0.220 kgf/cm ², 3.2 psi)
Trasero: 22.0 kPa (0.220 kgf/cm ², 3.2 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tama ño de la llanta:
12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tama ño de la llanta:
12 x 7.5AT
U1NS60S0.book Page 3 Monday, August 1, 2011 5:15 PM

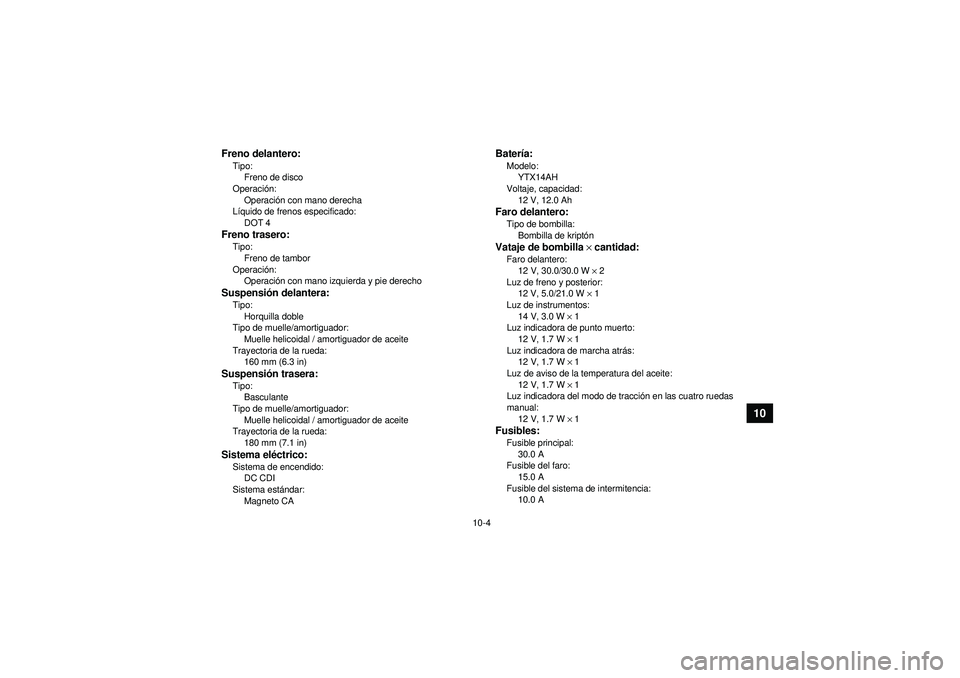

10-4
10
Freno delantero:Tipo:Freno de disco
Operaci ón:
Operaci ón con mano derecha
L íquido de frenos especificado:
DOT 4Freno trasero:Tipo:
Freno de tambor
Operaci ón:
Operaci ón con mano izquierda y pie derechoSuspensi ón delantera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 160 mm (6.3 in)Suspensi ón trasera:Tipo:
Basculante
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)Sistema el éctrico:Sistema de encendido:
DC CDI
Sistema est ándar:
Magneto CA
Bater ía:Modelo:
YTX14AH
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:Bombilla de kript ónVataje de bombilla × cantidad:Faro delantero:
12 V, 30.0/30.0 W × 2
Luz de freno y posterior: 12 V, 5.0/21.0 W × 1
Luz de instrumentos:
14 V, 3.0 W × 1
Luz indicadora de punto muerto: 12 V, 1.7 W × 1
Luz indicadora de marcha atr ás:
12 V, 1.7 W × 1
Luz de aviso de la temperatura del aceite:
12 V, 1.7 W × 1
Luz indicadora del modo de tracci ón en las cuatro ruedas
manual:
12 V, 1.7 W × 1Fusibles:Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia: 10.0 A
U1NS60S0.book Page 4 Monday, August 1, 2011 5:15 PM

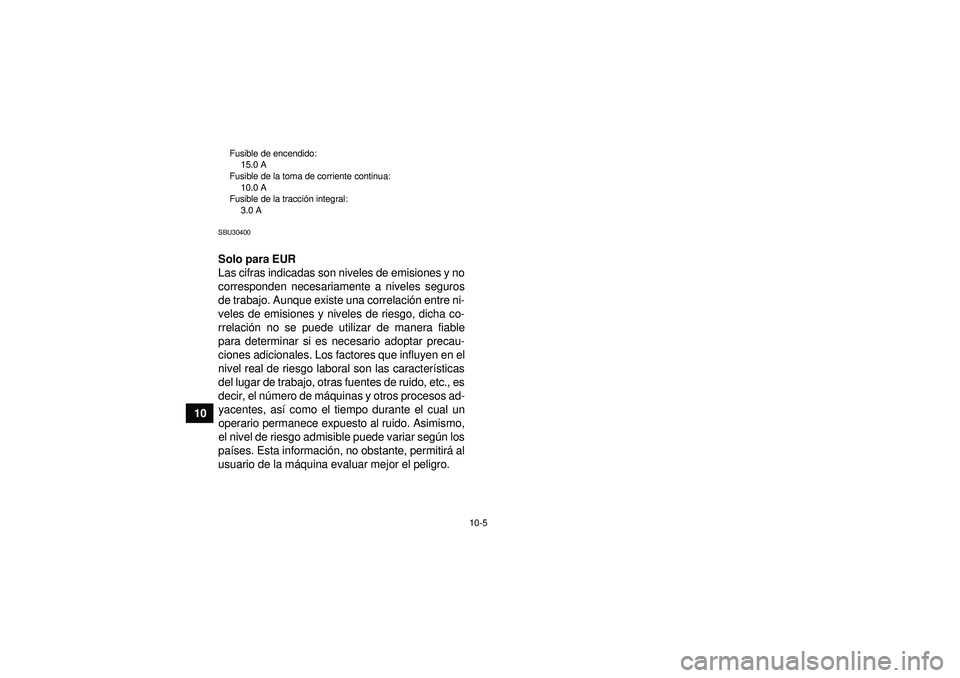

10-5
10
Fusible de encendido:15.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible de la tracció n integral:
3.0 ASBU30400Solo para EUR
Las cifras indicadas son niveles de emisiones y no
corresponden necesariamente a niveles seguros
de trabajo. Aunque existe una correlaci ón entre ni-
veles de emisiones y niveles de riesgo, dicha co-
rrelaci ón no se puede utilizar de manera fiable
para determinar si es necesario adoptar precau-
ciones adicionales. Los factores que influyen en el
nivel real de riesgo laboral son las caracter ísticas
del lugar de trabajo, otras fuentes de ruido, etc., es
decir, el n úmero de má quinas y otros procesos ad-
yacentes, así como el tiempo durante el cual un
operario permanece expuesto al ruido. Asimismo,
el nivel de riesgo admisible puede variar seg ún los
pa íses. Esta informaci ón, no obstante, permitir á al
usuario de la m áquina evaluar mejor el peligro.U1NS60S0.book Page 5 Monday, August 1, 2011 5:15 PM

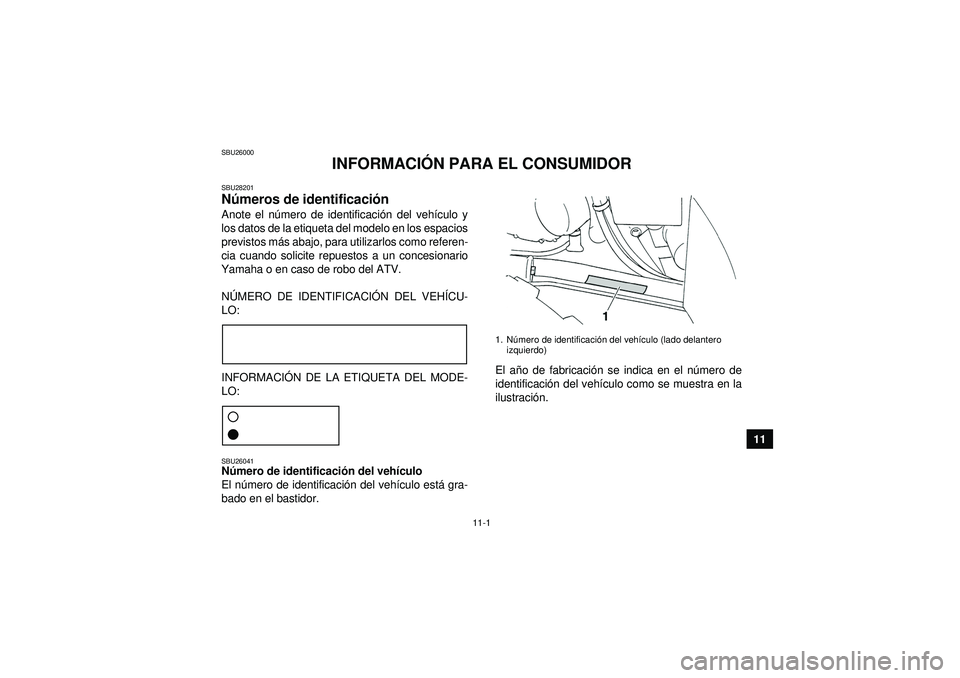

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificaci ón Anote el n úmero de identificaci ón del veh ículo y
los datos de la etiqueta del modelo en los espacios
previstos m ás abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
N ÚMERO DE IDENTIFICACI ÓN DEL VEHÍ CU-
LO:
INFORMACI ÓN DE LA ETIQUETA DEL MODE-
LO:SBU26041N úmero de identificaci ón del veh ículo
El n úmero de identificaci ón del veh ículo est á gra-
bado en el bastidor. El a
ño de fabricaci ón se indica en el n úmero de
identificaci ón del veh ículo como se muestra en la
ilustraci ón.
1. N úmero de identificaci ón del vehí culo (lado delantero
izquierdo)
U1NS60S0.book Page 1 Monday, August 1, 2011 5:15 PM

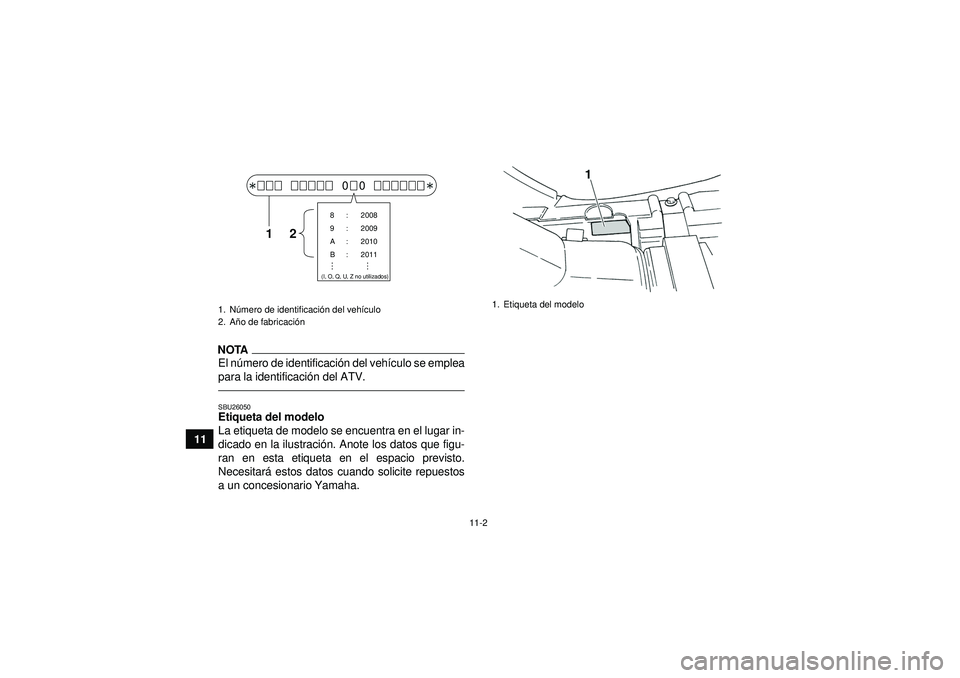

11-2
11
NOTAEl número de identificaci ón del veh ículo se emplea
para la identificació n del ATV.SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustraci ón. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitar á estos datos cuando solicite repuestos
a un concesionario Yamaha.1. N úmero de identificaci ón del vehí culo
2. A ño de fabricaci ón
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z no utilizados)
12
1. Etiqueta del modelo
U1NS60S0.book Page 2 Monday, August 1, 2011 5:15 PM

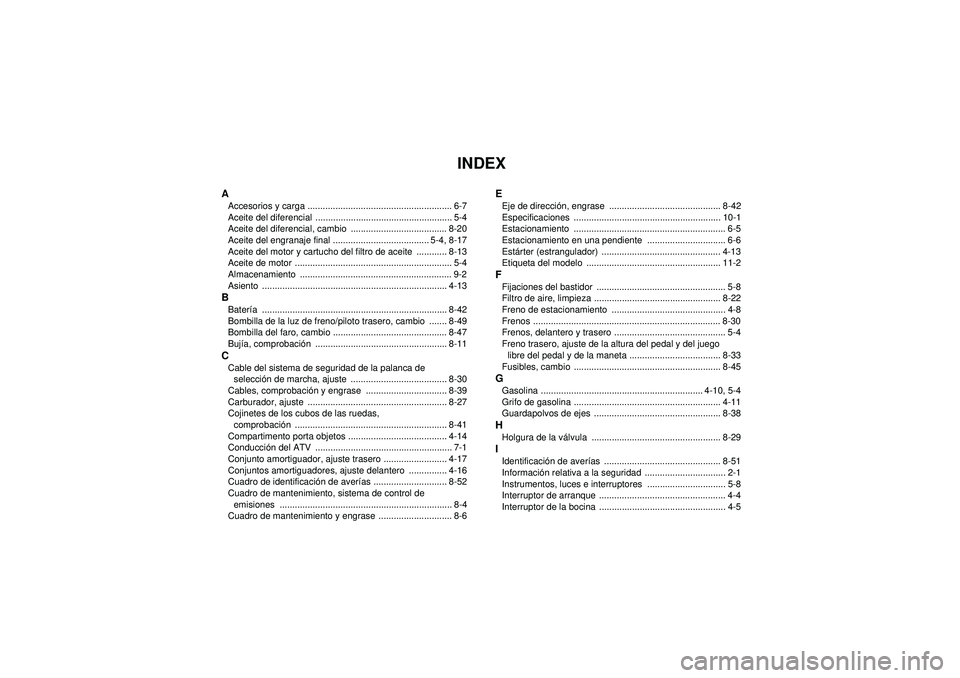

INDEX
AAccesorios y carga ......................................................... 6-7
Aceite del diferencial ...................................................... 5-4
Aceite del diferencial, cambio ...................................... 8-20
Aceite del engranaje final ...................................... 5-4, 8-17
Aceite del motor y cartucho del filtro de aceite ............ 8-13
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-13BBatería ......................................................................... 8-42
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-49
Bombilla del faro, cambio ............................................. 8-47
Buj ía, comprobaci ón .................................................... 8-11CCable del sistema de seguridad de la palanca de
selecci ón de marcha, ajuste ...................................... 8-30
Cables, comprobaci ón y engrase ................................ 8-39
Carburador, ajuste ....................................................... 8-27
Cojinetes de los cubos de las ruedas,
comprobaci ón ............................................................ 8-41
Compartimento porta objetos ....................................... 4-14
Conducci ón del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-17
Conjuntos amortiguadores, ajuste delantero ............... 4-16
Cuadro de identificació n de averías ............................. 8-52
Cuadro de mantenimiento, sistema de control de emisiones .................................................................... 8-4
Cuadro de mantenimiento y engrase ............................. 8-6
EEje de direcció n, engrase ............................................ 8-42
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-6
Est árter (estrangulador) ............................................... 4-13
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-22
Freno de estacionamiento ............................................. 4-8
Frenos .......................................................................... 8-30
Frenos, delantero y trasero ............................................ 5-4
Freno trasero, ajuste de la altura del pedal y del juego libre del pedal y de la maneta .................................... 8-33
Fusibles, cambio .......................................................... 8-45GGasolina ................................................................ 4-10, 5-4
Grifo de gasolina .......................................................... 4-11
Guardapolvos de ejes .................................................. 8-38HHolgura de la v álvula ................................................... 8-29IIdentificaci ón de aver ías .............................................. 8-51
Informaci ón relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-4
Interruptor de la bocina .................................................. 4-5
U1NS60S0.book Page 1 Monday, August 1, 2011 5:15 PM

Interruptor de luces ........................................................ 4-4
Interruptor de paro del motor ......................................... 4-4
Interruptores de la luz de freno .................................... 8-38
Interruptores del manillar ............................................... 4-4
Interruptor manual de tracción en las cuatro ruedas ...... 4-5
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleraci ón, ajuste .................. 8-29
Juego de la maneta de freno delantero, comprobaci ón ............................................................ 8-33LLimitador de velocidad ................................................... 4-6
Limpieza ......................................................................... 9-1
Líquido de freno, cambio .............................................. 8-33
L íquido de freno, comprobaci ón ................................... 8-31
Localizació n de las etiquetas ......................................... 1-1
Localizació n de las piezas ............................................. 3-1
Luces indicadoras y luz de aviso ................................... 4-2
Luz de aviso de la temperatura del aceite ..................... 4-2
Luz del faro, ajuste ....................................................... 8-49
Luz indicadora del modo de tracci ón en las cuatro
ruedas .......................................................................... 4-3
Luz indicadora de marcha atr ás ..................................... 4-2
Luz indicadora de punto muerto ..................................... 4-2MManeta de aceleració n ............................................ 4-6, 5-5
Maneta del freno, delantero ........................................... 4-7
Manetas de freno, comprobaci ón y engrase ................ 8-40
Manguera de comprobaci ón del conducto de
enfriamiento de la correa trapezoidal ......................... 8-26
Manual del propietario y juego de herramientas ............ 8-2
Motor, arranque en caliente ........................................... 6-3 Motor, arranque en fr
ío .................................................. 6-1
NNeum áticos .................................................................... 5-5
N úmero de identificaci ón del vehí culo ......................... 11-1
N úmeros de identificaci ón ............................................ 11-1PPalanca de selecci ón de marcha ................................... 4-9
Palanca de selecci ón de marcha y conducci ón hacia
atr ás ............................................................................. 6-3
Parachispas, limpieza .................................................. 8-25
Pastillas y zapatas de freno, comprobaci ón ................. 8-30
Pedal de freno, comprobació n y engrase .................... 8-41
Pedal del freno y maneta del freno trasero .................... 4-7
Portaequipajes, delantero ............................................ 4-15
Portaequipajes, trasero ................................................ 4-15RRalent í del motor .......................................................... 8-27
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-49
Rueda, montaje ............................................................ 8-50TTap ón de drenaje de la caja de la correa
trapezoidal ................................................................. 8-26
Tap ón del depó sito de gasolina ..................................... 4-9VVelocímetro .................................................................... 4-3
U1NS60S0.book Page 2 Monday, August 1, 2011 5:15 PM
