YAMAHA GRIZZLY 350 2017 Manuale de Empleo (in Spanish)

8-15
8

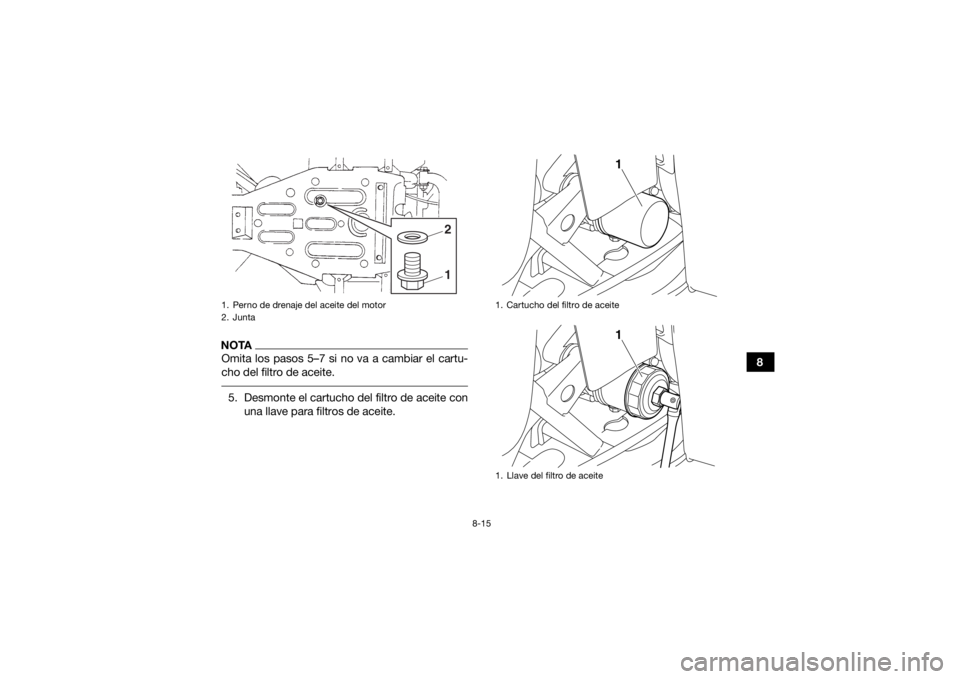

NOTAOmita los pasos 5–7 si no va a cambiar el cartu-
cho del filtro de aceite. 5. Desmonte el cartucho del filtro de aceite conuna llave para filtros de aceite.1. Perno de drenaje del aceite del motor
2. Junta
12
1. Cartucho del filtro de aceite
1. Llave del filtro de aceite
11
UB1463S0.book Page 15 Wednesday, August 3, 2016 3:14 PM

8-16
8

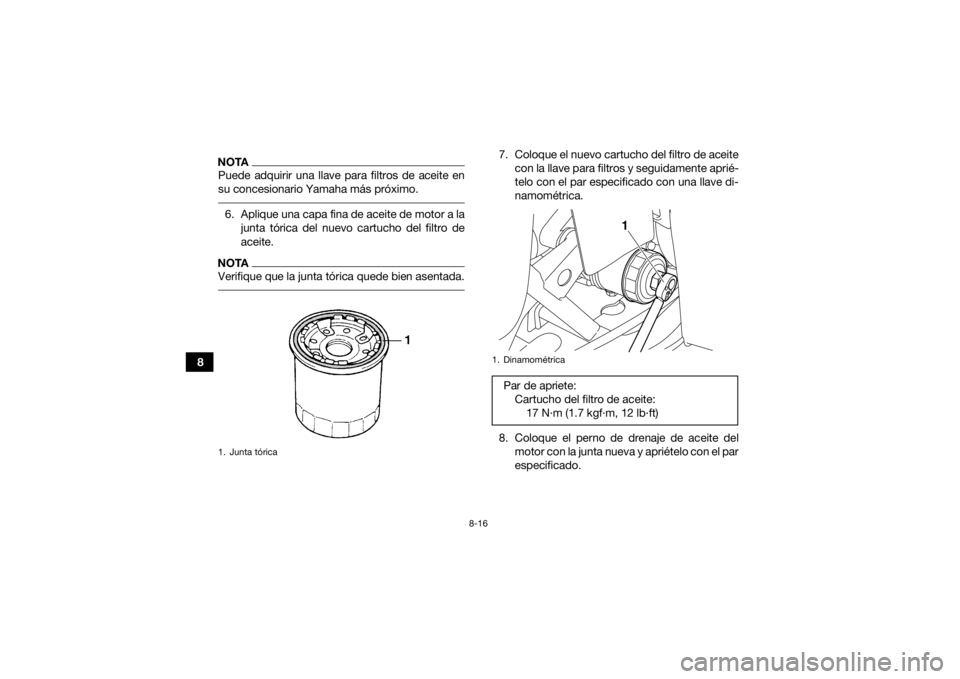

NOTAPuede adquirir una llave para filtros de aceite en
su concesionario Yamaha más próximo. 6. Aplique una capa fina de aceite de motor a lajunta tórica del nuevo cartucho del filtro de
aceite.NOTAVerifique que la junta tórica quede bien asentada.
7. Coloque el nuevo cartucho del filtro de aceitecon la llave para filtros y seguidamente aprié-
telo con el par especificado con una llave di-
namométrica.
8. Coloque el perno de drenaje de aceite del motor con la junta nueva y apriételo con el par
especificado.
1. Junta tórica
1. DinamométricaPar de apriete:Cartucho del filtro de aceite:17 N·m (1.7 kgf·m, 12 lb·ft)
1
UB1463S0.book Page 16 Wednesday, August 3, 2016 3:14 PM

8-17
8
9. Añada la cantidad especificada de aceite de
motor del tipo recomendado.
NOTACuando el motor y el sistema de escape se hayan
enfriado, no olvide limpiar el aceite que se haya
podido derramar sobre alguna pieza.
ATENCIÓNSCB00301Para evitar que el embrague patine (puesto
que el aceite del motor también lubrica el
embrague), no mezcle ningún aditivo quími-
co. No utilice aceites con la especificación
diésel “CD” ni aceites de calidad superior a
la especificada. Asimismo, no utilice aceites
con la etiqueta “ENERGY CONSERVING II” o
superior.
 Asegúrese de que no penetre ningún mate-
rial extraño en el cárter. 10. Compruebe si la junta tórica del tapón de lle-
nado de aceite está dañada y cámbiela según
sea necesario.
11. Introduzca la varilla de medición en el orificio de llenado de aceite y seguidamente apriete
el tapón de llenado del aceite del motor.
12. Arranque el motor y déjelo al ralentí durante algunos minutos mientras comprueba si exis-
te alguna fuga de aceite. Si pierde aceite,
pare inmediatamente el motor y averigüe la
causa.
13. Pare el motor, espere al menos 10 minutos, compruebe el nivel de aceite y corríjalo según
sea necesario.
Par de apriete:
Perno de drenaje del aceite del motor:23 N·m (2.3 kgf·m, 17 lb·ft)
Aceite recomendado: Véase la página 10-1.
Cantidad de aceite: Sin sustitución del cartucho del filtro de
aceite:2.20 L (2.33 US qt, 1.94 Imp.qt)
Con sustitución del cartucho del filtro de
aceite: 2.30 L (2.43 US qt, 2.02 Imp.qt)
UB1463S0.book Page 17 Wednesday, August 3, 2016 3:14 PM

8-18
8
SBU23387Aceite del engranaje finalAntes de cada utilización debe comprobar su la
caja del engranaje final pierde aceite. Si observa
alguna fuga, haga revisar y reparar el ATV en un
concesionario Yamaha. Además, debe compro-
bar el nivel de aceite del engranaje final y cambiar
éste, del modo siguiente, según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase.
Para comprobar el nivel de aceite del engrana-
je final1. Coloque el ATV en una superficie nivelada.
2. Extraiga el perno de llenado de aceite de la caja del engranaje final con su junta y com-
pruebe el nivel. El aceite debe encontrarse en
el borde del orificio de llenado. 3. Si el aceite se encuentra por debajo del borde
del orificio de llenado, añada una cantidad
suficiente de aceite del tipo recomendado
hasta que alcance el nivel correcto.
4. Compruebe si la junta está dañada y cámbie- la según sea necesario.
5. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado.

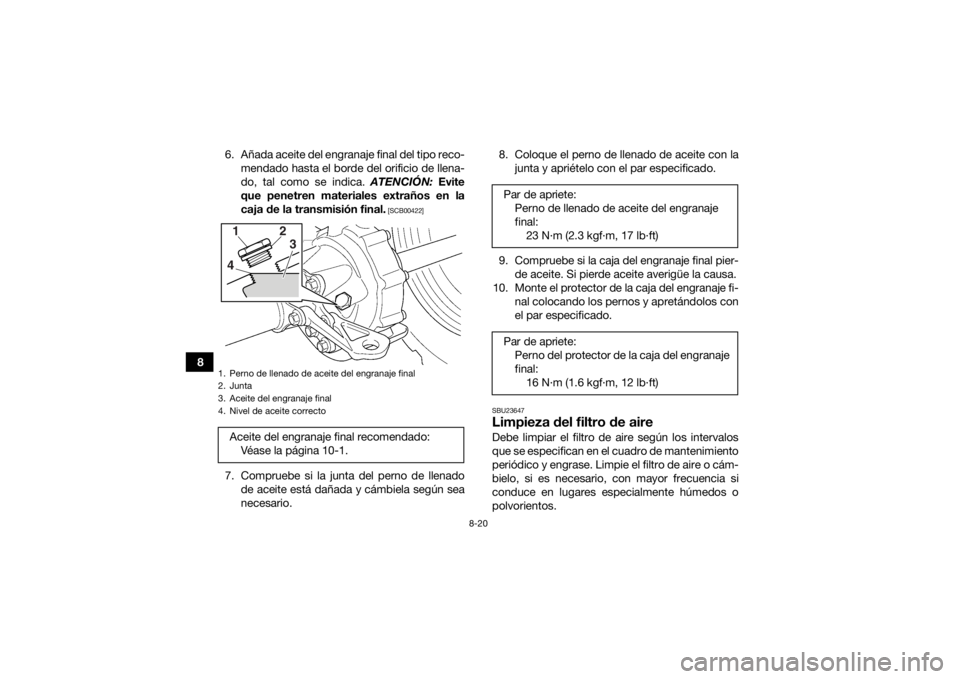

1. Perno de llenado de aceite del engranaje final
2. Junta
3. Aceite del engranaje final
4. Nivel de aceite correcto
1
23
4
UB1463S0.book Page 18 Wednesday, August 3, 2016 3:14 PM

8-19
8
Para cambiar el aceite del engranaje final
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el protector de la caja del engrana- je final extrayendo los pernos.
3. Coloque una bandeja debajo de la caja del engranaje final para recoger el aceite usado. 4. Extraiga el perno de llenado de aceite del en-
granaje final, el perno de drenaje de aceite del
engranaje final y las respectivas juntas para
vaciar el aceite de la caja del engranaje final.
5. Coloque el perno de drenaje con la junta nue- va y apriételo con el par especificado.
Par de apriete:
Perno de llenado de aceite del engranaje
final:23 N·m (2.3 kgf·m, 17 lb·ft)

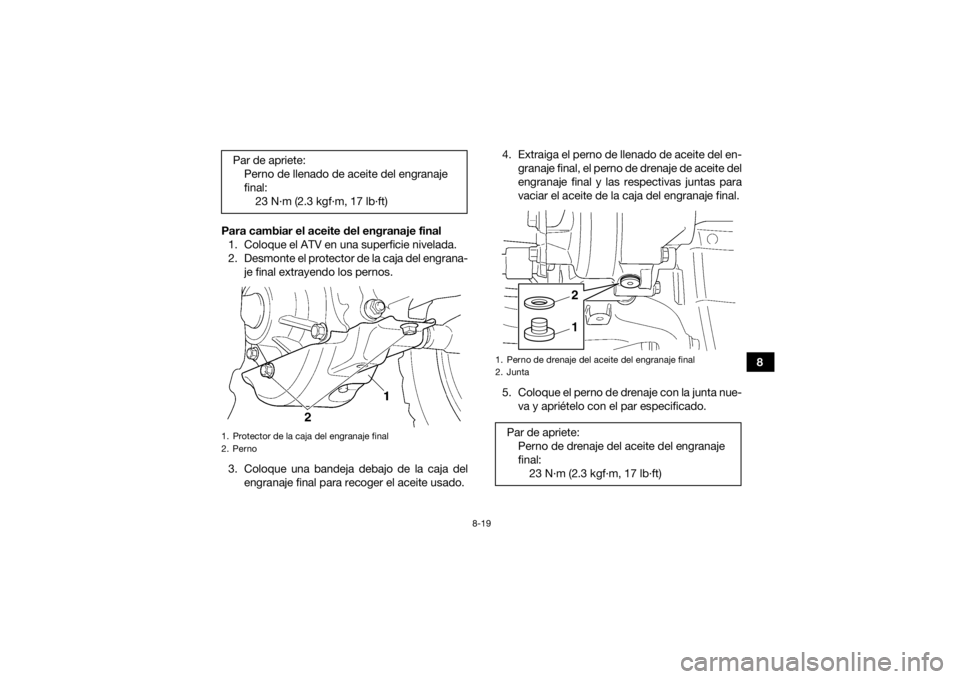

1. Protector de la caja del engranaje final
2. Perno
1. Perno de drenaje del aceite del engranaje final
2. JuntaPar de apriete: Perno de drenaje del aceite del engranaje
final:23 N·m (2.3 kgf·m, 17 lb·ft)
12
UB1463S0.book Page 19 Wednesday, August 3, 2016 3:14 PM

8-20
86. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en la
caja de la transmisión final.
[SCB00422]
7. Compruebe si la junta del perno de llenado de aceite está dañada y cámbiela según sea
necesario. 8. Coloque el perno de llenado de aceite con la
junta y apriételo con el par especificado.
9. Compruebe si la caja del engranaje final pier- de aceite. Si pierde aceite averigüe la causa.
10. Monte el protector de la caja del engranaje fi- nal colocando los pernos y apretándolos con
el par especificado.
SBU23647Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si
conduce en lugares especialmente húmedos o
polvorientos.
1. Perno de llenado de aceite del engranaje final
2. Junta
3. Aceite del engranaje final
4. Nivel de aceite correctoAceite del engranaje final recomendado:Véase la página 10-1.1
23
4
Par de apriete: Perno de llenado de aceite del engranaje
final:23 N·m (2.3 kgf·m, 17 lb·ft)
Par de apriete: Perno del protector de la caja del engranaje
final:16 N·m (1.6 kgf·m, 12 lb·ft)
UB1463S0.book Page 20 Wednesday, August 3, 2016 3:14 PM

8-21
8

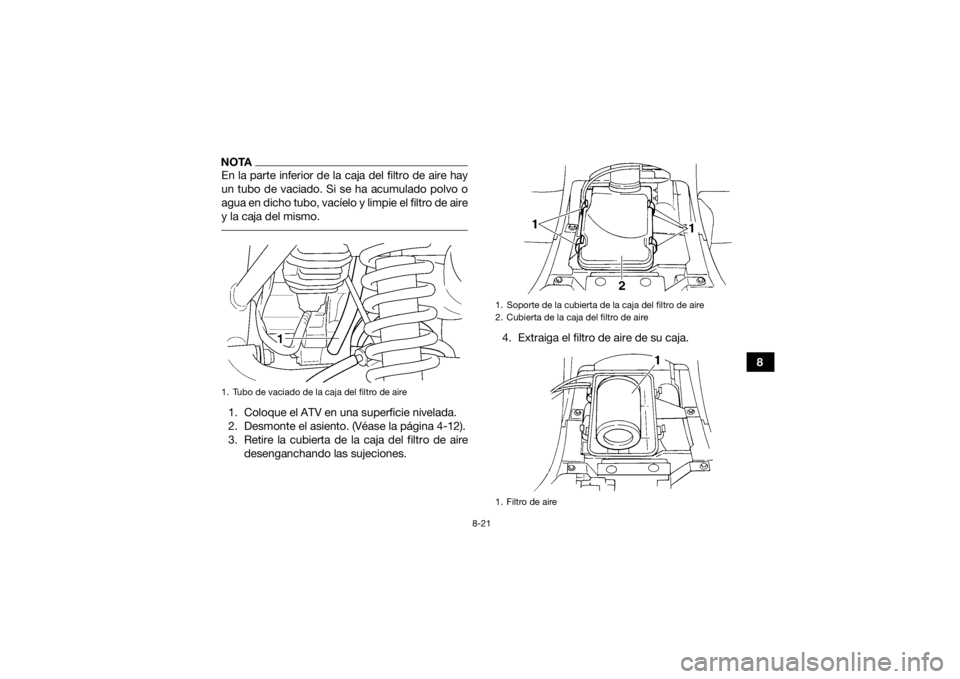

NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo. 1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de airedesenganchando las sujeciones. 4. Extraiga el filtro de aire de su caja.1. Tubo de vaciado de la caja del filtro de aire
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
UB1463S0.book Page 21 Wednesday, August 3, 2016 3:14 PM

8-22
85. Retire la placa de fijación del filtro de aire y
extraiga el material esponjoso de la rejilla del
filtro del aire.
6. Lave el material esponjoso con disolvente, suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01942]
7. Escurra el exceso de disolvente del material esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]
8. Compruebe el material esponjoso y cámbielo si está dañado.
9. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-
ponjoso.NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 10. Instale el material esponjoso sobre la rejilla del filtro del aire y coloque la placa de fijación.

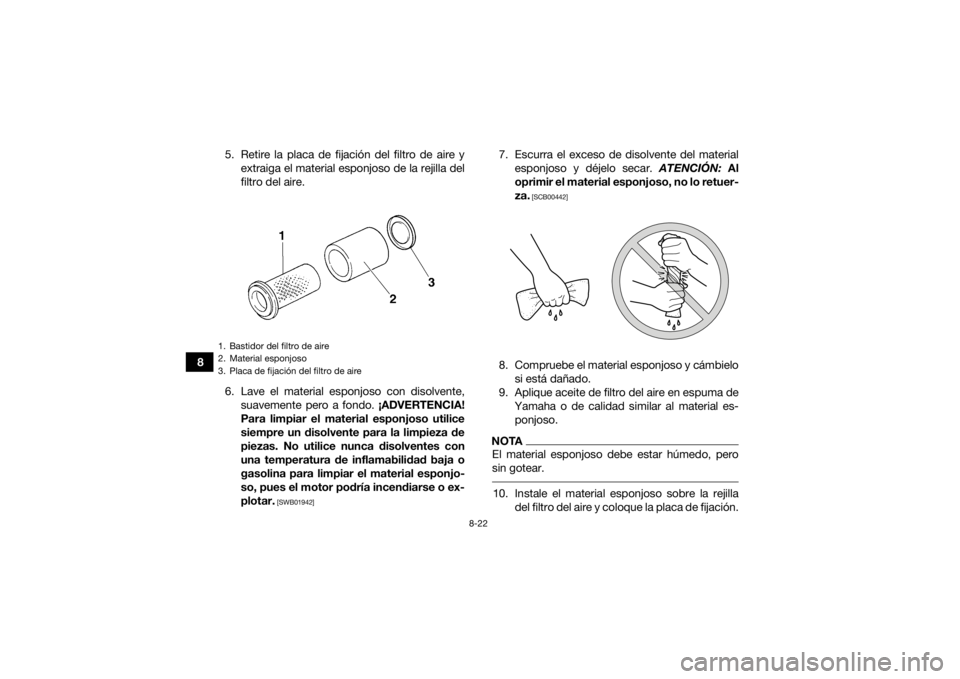

1. Bastidor del filtro de aire
2. Material esponjoso
3. Placa de fijación del filtro de aireUB1463S0.book Page 22 Wednesday, August 3, 2016 3:14 PM

8-23
8
11. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones. ATENCIÓN: Verifique que el filtro
de aire esté correctamente asentado en la
caja. No utilice nunca el motor sin el filtro
de aire. La penetración de aire no filtrado
al motor acelera su desgaste y puede pro-
vocar averías. Asimismo, el funcionamien-
to sin el filtro de aire afectará a los
surtidores del carburador con la consi-
guiente disminución de las prestaciones y
el posible recalentamiento del motor.
[SCB00462]
12. Monte el asiento.NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.
SBU27083Limpieza del parachispasAsegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los pernos del tubo de escape.

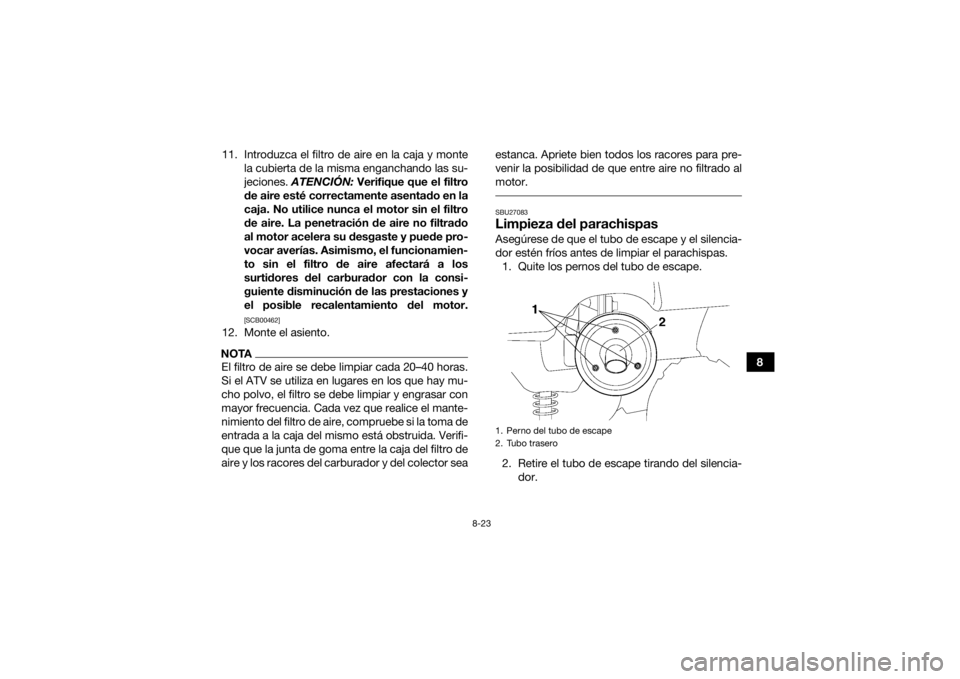

2. Retire el tubo de escape tirando del silencia- dor.1. Perno del tubo de escape
2. Tubo trasero
UB1463S0.book Page 23 Wednesday, August 3, 2016 3:14 PM

8-24
83. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del
tubo de escape.
4. Introduzca el tubo de escape en el silenciador y alinee los agujeros del perno.
5. Coloque los pernos del tubo de escape y apriételos con el par especificado.
ADVERTENCIA
SWB02341No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, un
incendio. Deje siempre que el sistema de esca-
pe se enfríe antes de tocar ninguno de sus
componentes. SBU23921Manguera de comprobación del con-
ducto de enfriamiento de la correa tra-
pezoidalSi se acumula polvo o agua en esta manguera de
comprobación del conducto de enfriamiento de la
correa trapezoidal, extraiga la manguera y límpie-
la.

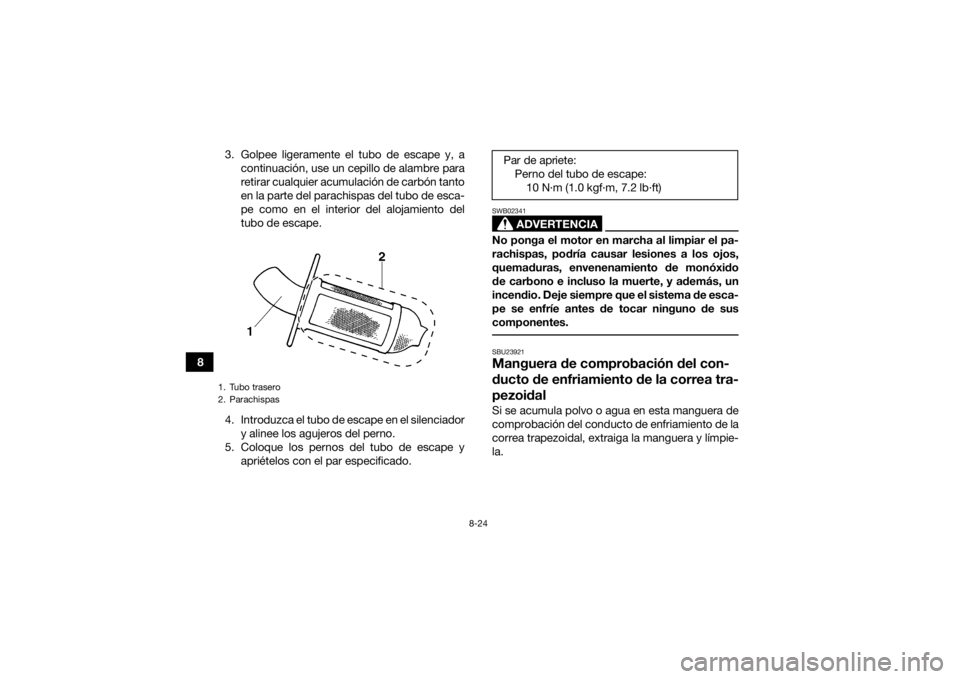

1. Tubo trasero
2. Parachispas
Par de apriete:Perno del tubo de escape:10 N·m (1.0 kgf·m, 7.2 lb·ft)
