YAMAHA GRIZZLY 350 2017 Notices Demploi (in French)

4-12
4
ON (ouvert)
Le carburant parvient au carburateur. Placer la
manette du robinet à cette position avant de met-
tre le moteur en marche et de rouler. RES (réserve)
La réserve de carburant est disponible. Placer la
manette du robinet à cette position si le carburant
vient à manquer pendant la conduite. Dans ce
cas, faire le plein dès que possible et bien veiller à
replacer la manette du robinet sur “ON” !
FBU18851Starter “ ”La mise en marche à froid requiert un mélange air-
carburant plus riche. C’est le starter qui permet
d’enrichir le mélange.

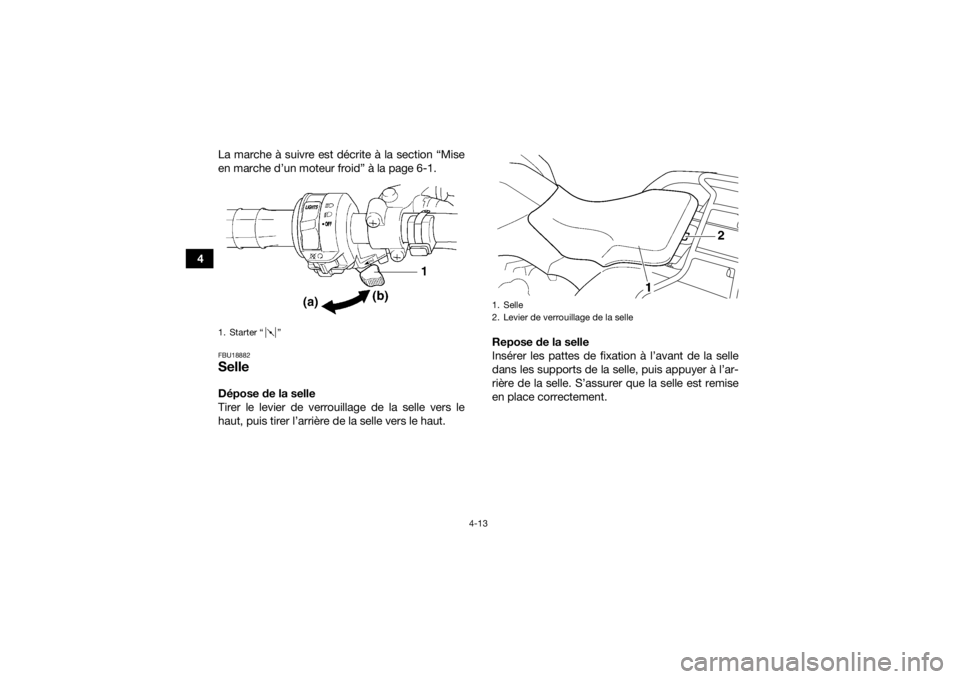

Déplacer le starter vers (a) pour ouvrir le starter.
Déplacer le starter vers (b) pour fermer le starter.

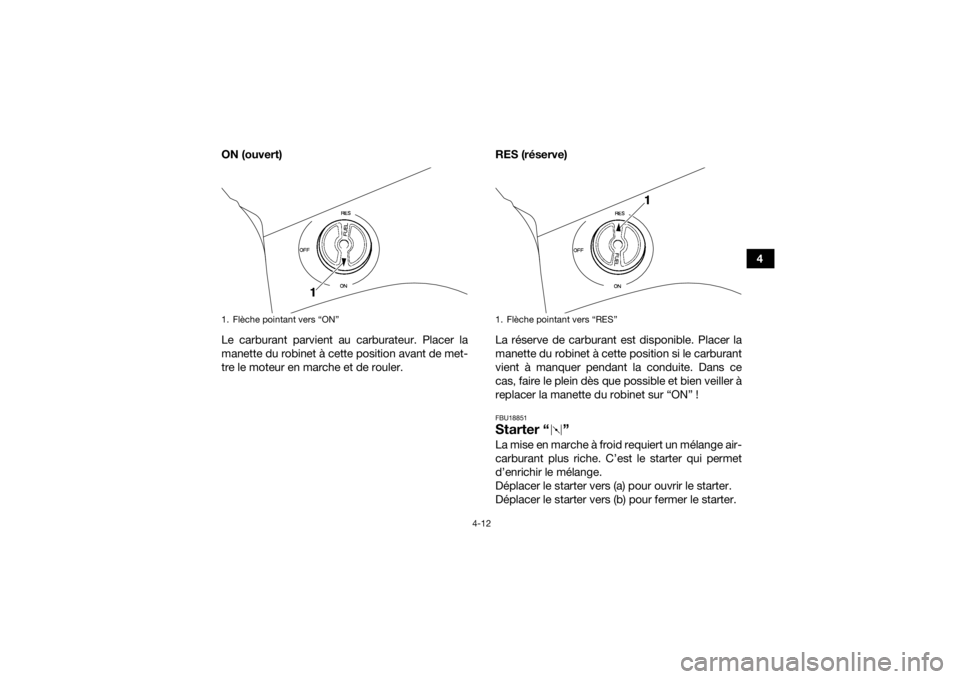

1. Flèche pointant vers “ON”
1. Flèche pointant vers “RES”
UB1463F0.book Page 12 Wednesday, August 3, 2016 2:54 PM

4-13
4La marche à suivre est décrite à la section “Mise
en marche d’un moteur froid” à la page 6-1.
FBU18882SelleDépose de la selle
Tirer le levier de verrouillage de la selle vers le
haut, puis tirer l’arrière de la selle vers le haut.
Repose de la selle
Insérer les pattes de fixation à l’avant de la selle
dans les supports de la selle, puis appuyer à l’ar-
rière de la selle. S’assurer que la selle est remise
en place correctement.1. Starter “ ”
1. Selle
2. Levier de verrouillage de la selle
UB1463F0.book Page 13 Wednesday, August 3, 2016 2:54 PM

4-14
4
FBU18913Compartiment de rangementATTENTIONFCB00131Ne pas entreposer d’objets métalliques, tels
des outils, ou des objets à arêtes tranchantes
dans le compartiment de rangement. Si le ran-
gement de tels objets s’avère nécessaire, les
emballer de façon adéquate afin d’éviter d’en-
dommager le compartiment.
Ne pas dépasser la limite de charge de 2.0 kg
(4 lb) du compartiment de rangement.
 Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).N.B.Un tube de vidange équipe le fond du comparti-
ment de rangement. Si ce tube contient de l’eau,
le déposer et le vider, puis le remettre en place.
1. Patte de fixation
2. Support de selle
1. Compartiment de rangement
1
UB1463F0.book Page 14 Wednesday, August 3, 2016 2:54 PM

4-15
4
FBU18963Porte-bagages avantNe pas dépasser la charge limite de 40.0 kg
(88 lb) du porte-bagages avant.
 Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).FBU18973Porte-bagages arrièreNe pas dépasser la charge limite de 80.0 kg
(176 lb) du porte-bagages arrière.
 Ne pas dépasser la charge maximale du VTT,
qui est de 210.0 kg (463 lb).
FBU18995Réglage des combinés ressort-amor-
tisseur avantLa précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.
AVERTISSEMENT
FWB00401Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque d’entraîner une perte de la
maniabilité et de l’équilibre du véhicule, ce qui
pourrait être à l’origine d’un accident. ATTENTIONFCB01091Ne jamais forcer le dispositif de réglage au-
delà du réglage minimum et maximum. Régler la précontrainte de ressort en procédant
comme suit.

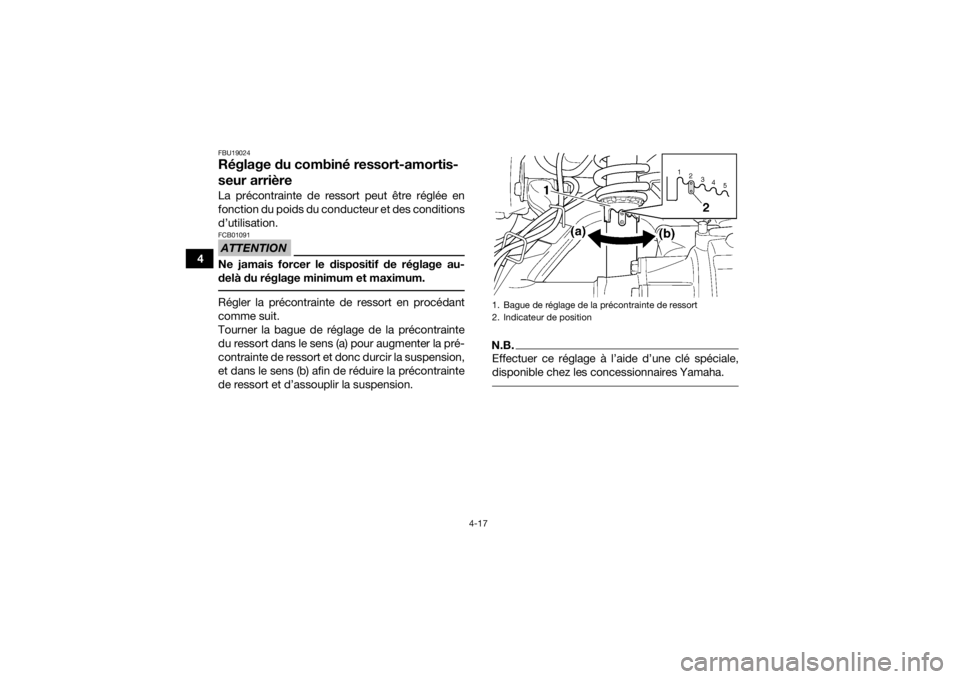

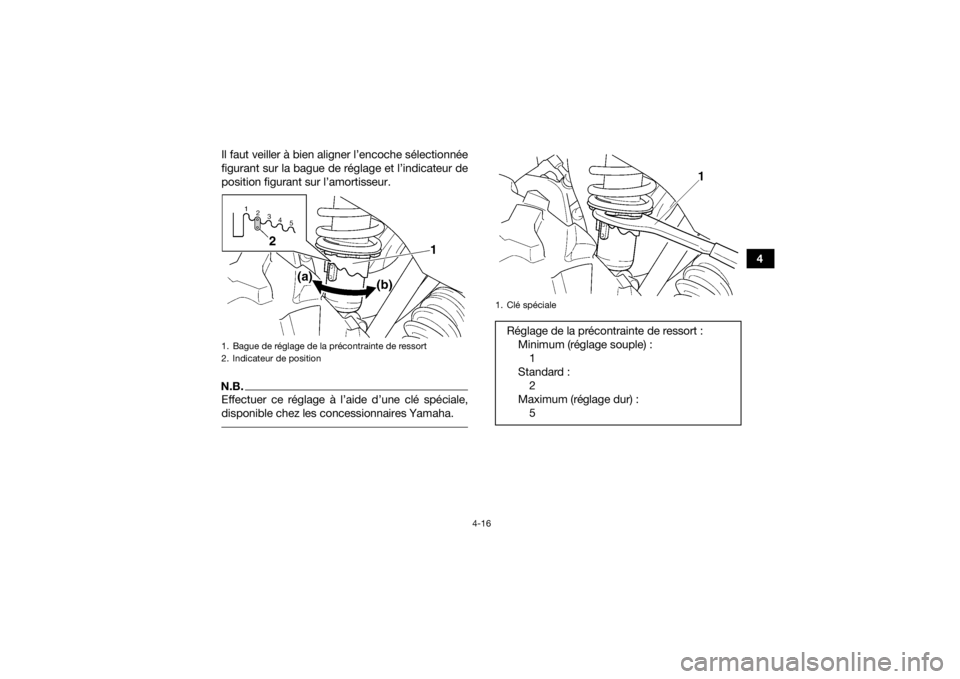

Tourner la bague de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la pré-
contrainte de ressort et donc durcir la suspension,
et dans le sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
1. Tube de vidange du compartiment de rangementUB1463F0.book Page 15 Wednesday, August 3, 2016 2:54 PM

4-16
4
Il faut veiller à bien aligner l’encoche sélectionnée
figurant sur la bague de réglage et l’indicateur de
position figurant sur l’amortisseur.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha. 1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
1. Clé spécialeRéglage de la précontrainte de ressort :
Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
UB1463F0.book Page 16 Wednesday, August 3, 2016 2:54 PM

4-17
4
FBU19024Réglage du combiné ressort-amortis-
seur arrièreLa précontrainte de ressort peut être réglée en
fonction du poids du conducteur et des conditions
d’utilisation.ATTENTIONFCB01091Ne jamais forcer le dispositif de réglage au-
delà du réglage minimum et maximum. Régler la précontrainte de ressort en procédant
comme suit.
Tourner la bague de réglage de la précontrainte
du ressort dans le sens (a) pour augmenter la pré-
contrainte de ressort et donc durcir la suspension,
et dans le sens (b) afin de réduire la précontrainte
de ressort et d’assouplir la suspension.
N.B.Effectuer ce réglage à l’aide d’une clé spéciale,
disponible chez les concessionnaires Yamaha. 1. Bague de réglage de la précontrainte de ressort
2. Indicateur de position
UB1463F0.book Page 17 Wednesday, August 3, 2016 2:54 PM

4-18
4
1. Clé spécialeRéglage de la précontrainte de ressort :Minimum (réglage souple) :1
Standard : 2
Maximum (réglage dur) : 5
UB1463F0.book Page 18 Wednesday, August 3, 2016 2:54 PM

5-1
5
FBU19203
CONTRÔLES AVANT UTILISATION
FBU19226Effectuer les contrôles avant chaque départ afin de s’assurer que le VTT peut être utilisé en toute sécurité.
Toujours respecter les procédés et intervalles de contrôle et d’entretien mentionnés dans ce manuel.
AVERTISSEMENT
FWB00482L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou
d’endommagement. Ne pas conduire le véhicule en cas de détection d’un problème. Si le problème
ne peut être résolu en suivant les procédés repris dans ce manuel, faire contrôler le véhicule par un
concessionnaire Yamaha. Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTSTRAVAUX À EFFECTUER PAGES
Carburant • Contrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
• S’assurer de l’absence de fuite au niveau des durites d’alimenta- tion. Corriger si nécessaire. 4-9, 5-3
Huile moteur • Contrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
• S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-3, 8-12
Huile de couple conique
arrière • S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.
5-3, 8-17
UB1463F0.book Page 1 Wednesday, August 3, 2016 2:54 PM

5-2
5
Frein avant• Contrôler le fonctionnement. Si mous ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
• Contrôler l’usure des plaquettes de frein et les remplacer si néces- saire.
• Contrôler le niveau du liquide de frein dans le réservoir et, si néces- saire, ajouter du liquide du type spécifié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite. Corriger si nécessaire. 5-3, 8-28, 8-29, 8-31
Frein arrière • Contrôler le fonctionnement et corriger si nécessaire.
• Lubrifier les câbles si nécessaire.
• Contrôler la garde de levier et de la pédale et régler si nécessaire. 5-3, 8-28, 8-32
Levier des gaz • S’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
• Contrôler la garde du levier et la régler si nécessaire. 5-4, 8-27
Câbles de commande • S’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-37
Roues et pneus • Contrôler l’état des roues et remplacer si endommagées.
• Contrôler l’état des pneus et la profondeur des sculptures. Rem-
placer si nécessaire.
• Contrôler la pression de gonflage. Corriger si nécessaire. 5-4
Pédale de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-39
Leviers de frein • S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots. 8-38
Visserie du châssis • S’assurer que tous les écrous et vis sont correctement serrés. 5-6
Instruments, éclairage et
commandes • Contrôler le fonctionnement et corriger si nécessaire. 5-6
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
UB1463F0.book Page 2 Wednesday, August 3, 2016 2:54 PM

5-3
5
FBU19542CarburantS’assurer que le niveau de carburant est suffisant.
(Voir page 4-9.)FBU19561Huile moteurS’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-12.)FBU19591Huile de couple conique arrièreS’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-17.)FBU27673Freins avant et arrièreLeviers et pédale de frein
S’assurer que le levier de frein avant n’a pas de
jeu. Si ce n’est pas le cas, faire contrôler le cir-
cuit de freinage par un concessionnaire
Yamaha.
 Contrôler la garde au levier et à la pédale de
frein arrière. Si le jeu est incorrect, le régler. (Voir
page 8-32.) 
Contrôler le fonctionnement des leviers et de la
pédale. Leur fonctionnement doit être doux
mais ferme. Si ce n’est pas le cas, les faire
contrôler par un concessionnaire Yamaha.
Niveau du liquide de frein avant
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-29.)
Fuite de liquide de frein avant
S’assurer qu’il n’y a pas de fuite au niveau de la
durite, du raccord ou du réservoir de liquide du
frein avant. Actionner le frein fermement pendant
une minute. Si le levier cède lentement sous la
pression, il y a lieu de suspecter une fuite dans le
circuit de freinage. Faire contrôler le circuit de frei-
nage par un concessionnaire Yamaha à la moin-
dre fuite. Liquide de frein spécifié :
DOT 4UB1463F0.book Page 3 Wednesday, August 3, 2016 2:54 PM
