Fabricant/modèle:
YFM450FAZ CHENG SHIN/C-828
YFM45FGHZ MAXXIS/M980
YFM45FGZ MAXXIS/M980Charge:Charge maximale:
210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi)
Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière:
22.0 kPa (0.220 kgf/cm², 3.2 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5AT
Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein à disques multiples humides
Commande:
À la main gauche et au pied droitSuspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
160 mm (6.3 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue:
180 mm (7.1 in)Partie électrique:Système d’allumage:
DC. CDI
Système de charge:
Alternateur avec rotor à aimantation permanente
U37S61F0.book Page 4 Monday, June 1, 2009 5:32 PM

10-5
10

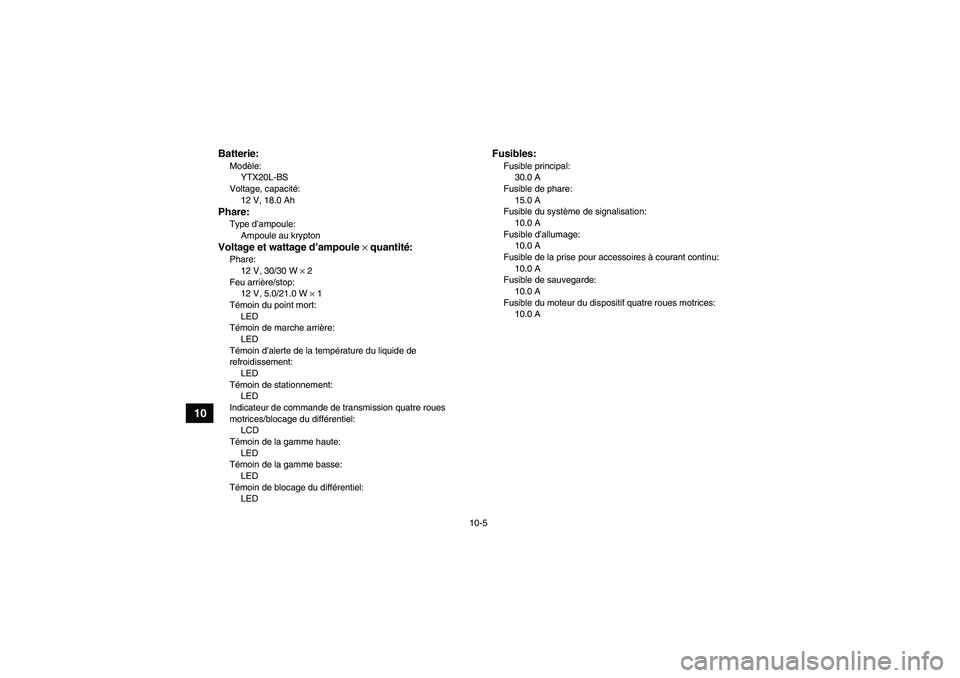

Batterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 AhPhare:Type d’ampoule:
Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30/30 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W × 1
Témoin du point mort:
LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute:
LED
Témoin de la gamme basse:
LED
Témoin de blocage du différentiel:
LED
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible de la prise pour accessoires à courant continu:
10.0 A
Fusible de sauvegarde:
10.0 A
Fusible du moteur du dispositif quatre roues motrices:
10.0 A
U37S61F0.book Page 5 Monday, June 1, 2009 5:32 PM

11-1
11

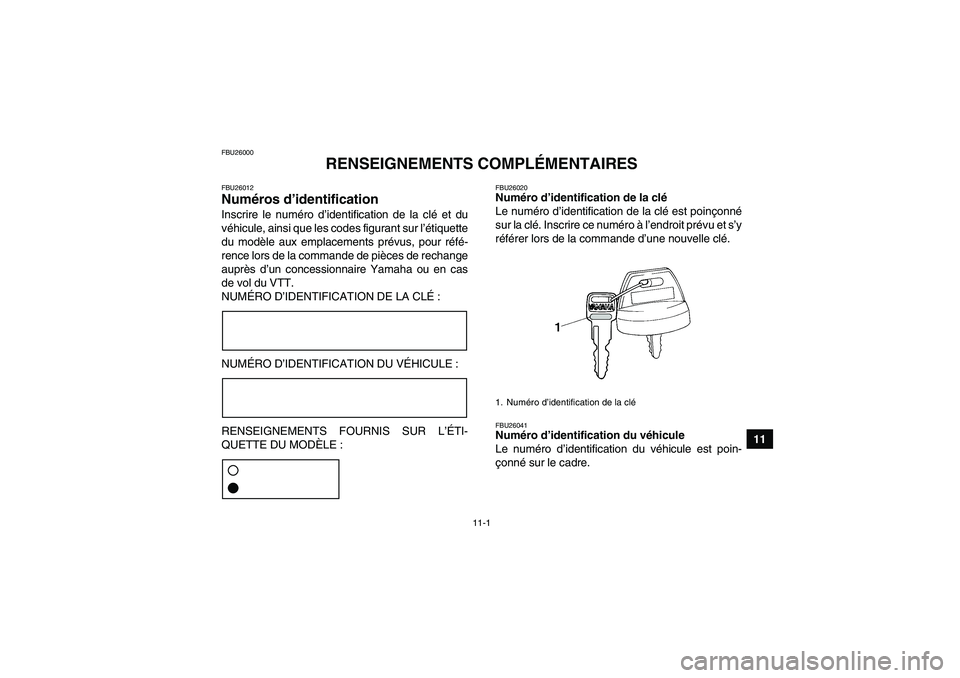

FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26012Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ :
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26041Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U37S61F0.book Page 1 Monday, June 1, 2009 5:32 PM

11-2

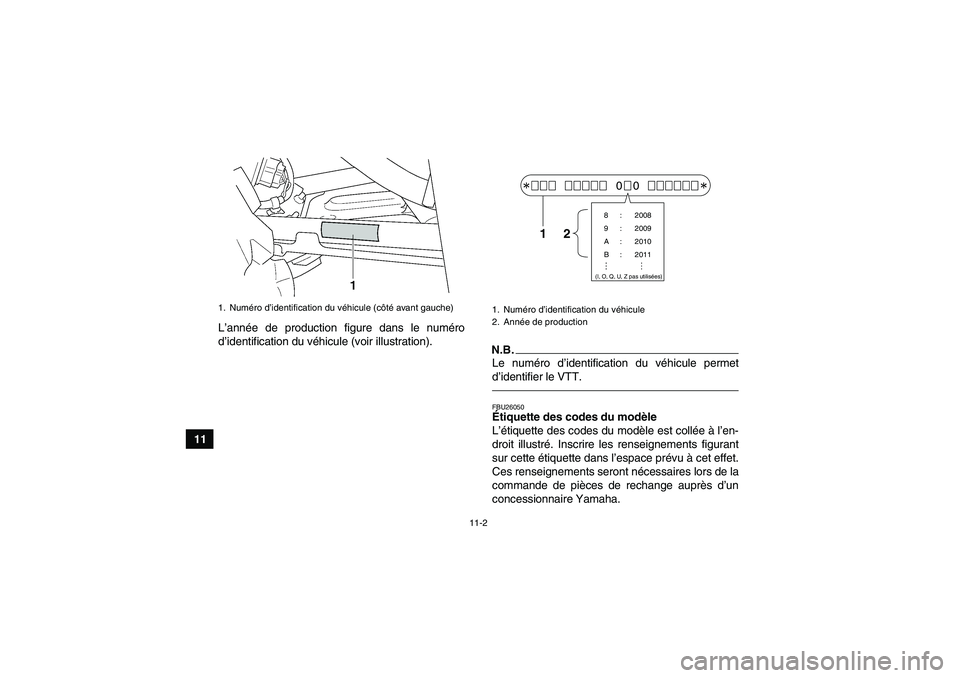

11L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule (côté avant gauche)
1. Numéro d’identification du véhicule
2. Année de production
00
8 : 2008
9 : 2009
A : 2010
B : 2011(I, O, Q, U, Z pas utilisées)
12
U37S61F0.book Page 2 Monday, June 1, 2009 5:32 PM

11-3
11

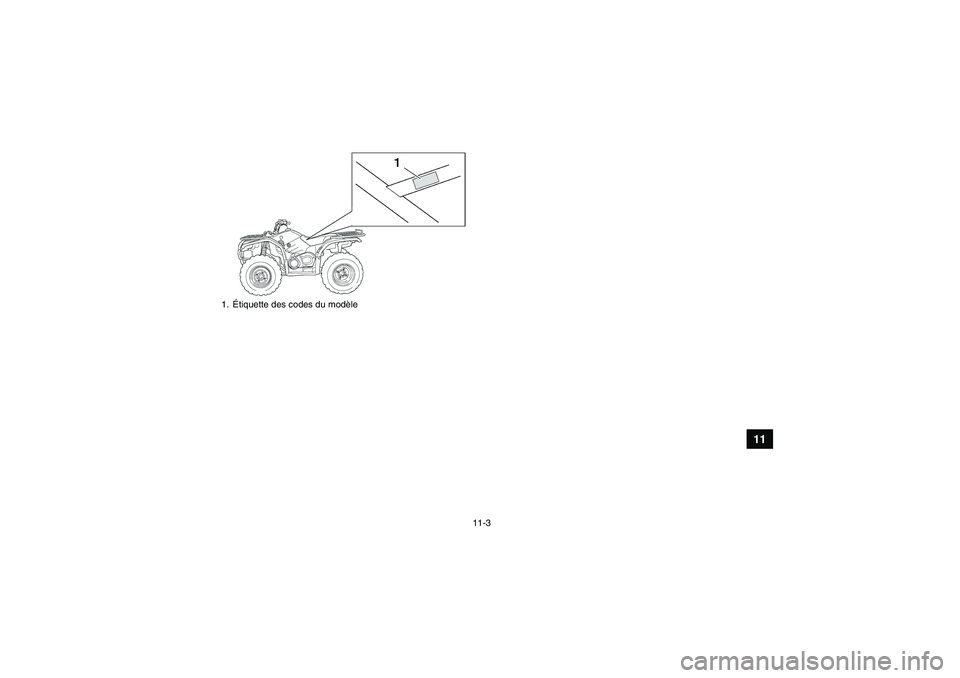

1.Étiquette des codes du modèleU37S61F0.book Page 3 Monday, June 1, 2009 5:32 PM

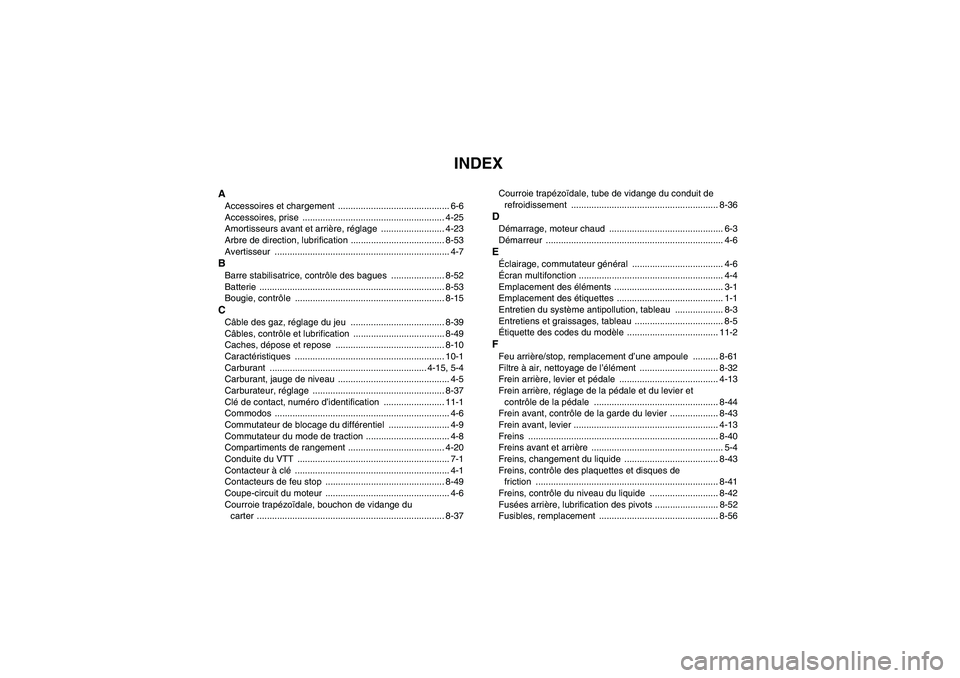

INDEX
AAccessoires et chargement ............................................ 6-6
Accessoires, prise ........................................................ 4-25
Amortisseurs avant et arrière, réglage ......................... 4-23
Arbre de direction, lubrification ..................................... 8-53
Avertisseur ..................................................................... 4-7BBarre stabilisatrice, contrôle des bagues ..................... 8-52
Batterie ......................................................................... 8-53
Bougie, contrôle ........................................................... 8-15CCâble des gaz, réglage du jeu ..................................... 8-39
Câbles, contrôle et lubrification .................................... 8-49
Caches, dépose et repose ........................................... 8-10
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-15, 5-4
Carburant, jauge de niveau ............................................ 4-5
Carburateur, réglage .................................................... 8-37
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-6
Commutateur de blocage du différentiel ........................ 4-9
Commutateur du mode de traction ................................. 4-8
Compartiments de rangement ...................................... 4-20
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-49
Coupe-circuit du moteur ................................................. 4-6
Courroie trapézoïdale, bouchon de vidange du
carter .......................................................................... 8-37Courroie trapézoïdale, tube de vidange du conduit de
refroidissement .......................................................... 8-36
DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-6EÉclairage, commutateur général .................................... 4-6
Écran multifonction ......................................................... 4-4
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
Étiquette des codes du modèle .................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-61
Filtre à air, nettoyage de l’élément ............................... 8-32
Frein arrière, levier et pédale ....................................... 4-13
Frein arrière, réglage de la pédale et du levier et
contrôle de la pédale ................................................. 8-44
Frein avant, contrôle de la garde du levier ................... 8-43
Frein avant, levier ......................................................... 4-13
Freins ........................................................................... 8-40
Freins avant et arrière .................................................... 5-4
Freins, changement du liquide ..................................... 8-43
Freins, contrôle des plaquettes et disques de
friction ........................................................................ 8-41
Freins, contrôle du niveau du liquide ........................... 8-42
Fusées arrière, lubrification des pivots ......................... 8-52
Fusibles, remplacement ............................................... 8-56
U37S61F0.book Page 1 Monday, June 1, 2009 5:32 PM

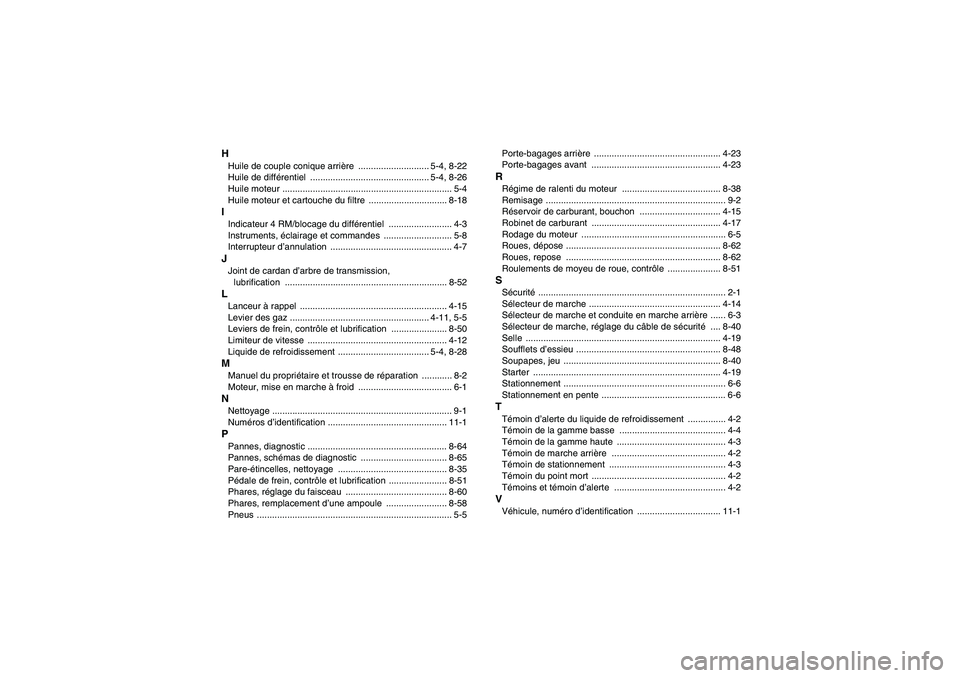

HHuile de couple conique arrière ............................ 5-4, 8-22
Huile de différentiel ............................................... 5-4, 8-26
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-18IIndicateur 4 RM/blocage du différentiel ......................... 4-3
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation ................................................ 4-7JJoint de cardan d’arbre de transmission,
lubrification ................................................................ 8-52LLanceur à rappel .......................................................... 4-15
Levier des gaz ....................................................... 4-11, 5-5
Leviers de frein, contrôle et lubrification ...................... 8-50
Limiteur de vitesse ....................................................... 4-12
Liquide de refroidissement .................................... 5-4, 8-28MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-64
Pannes, schémas de diagnostic .................................. 8-65
Pare-étincelles, nettoyage ........................................... 8-35
Pédale de frein, contrôle et lubrification ....................... 8-51
Phares, réglage du faisceau ........................................ 8-60
Phares, remplacement d’une ampoule ........................ 8-58
Pneus ............................................................................. 5-5Porte-bagages arrière .................................................. 4-23
Porte-bagages avant ................................................... 4-23
RRégime de ralenti du moteur ....................................... 8-38
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................ 4-15
Robinet de carburant ................................................... 4-17
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-62
Roues, repose ............................................................. 8-62
Roulements de moyeu de roue, contrôle ..................... 8-51SSécurité .......................................................................... 2-1
Sélecteur de marche .................................................... 4-14
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité .... 8-40
Selle ............................................................................. 4-19
Soufflets d’essieu ......................................................... 8-48
Soupapes, jeu .............................................................. 8-40
Starter .......................................................................... 4-19
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin d’alerte du liquide de refroidissement ............... 4-2
Témoin de la gamme basse .......................................... 4-4
Témoin de la gamme haute ........................................... 4-3
Témoin de marche arrière ............................................. 4-2
Témoin de stationnement .............................................. 4-3
Témoin du point mort ..................................................... 4-2
Témoins et témoin d’alerte ............................................ 4-2VVéhicule, numéro d’identification ................................. 11-1
U37S61F0.book Page 2 Monday, June 1, 2009 5:32 PM

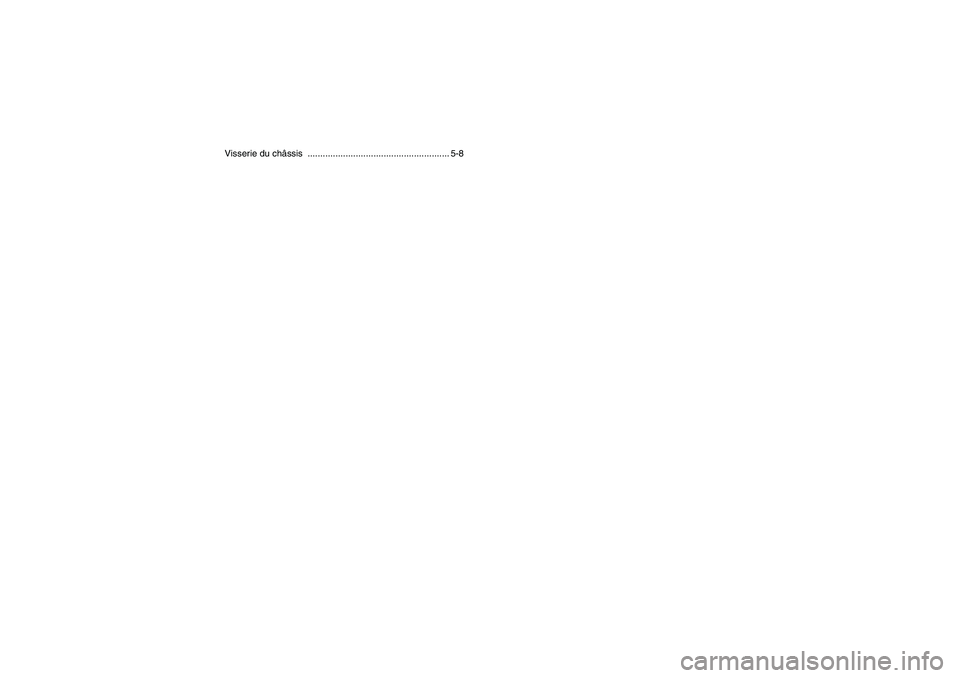

Visserie du châssis ........................................................ 5-8U37S61F0.book Page 3 Monday, June 1, 2009 5:32 PM

U37S61F0.book Page 4 Monday, June 1, 2009 5:32 PM
