YAMAHA GRIZZLY 450 2011 Manuale de Empleo (in Spanish)

8-6
8

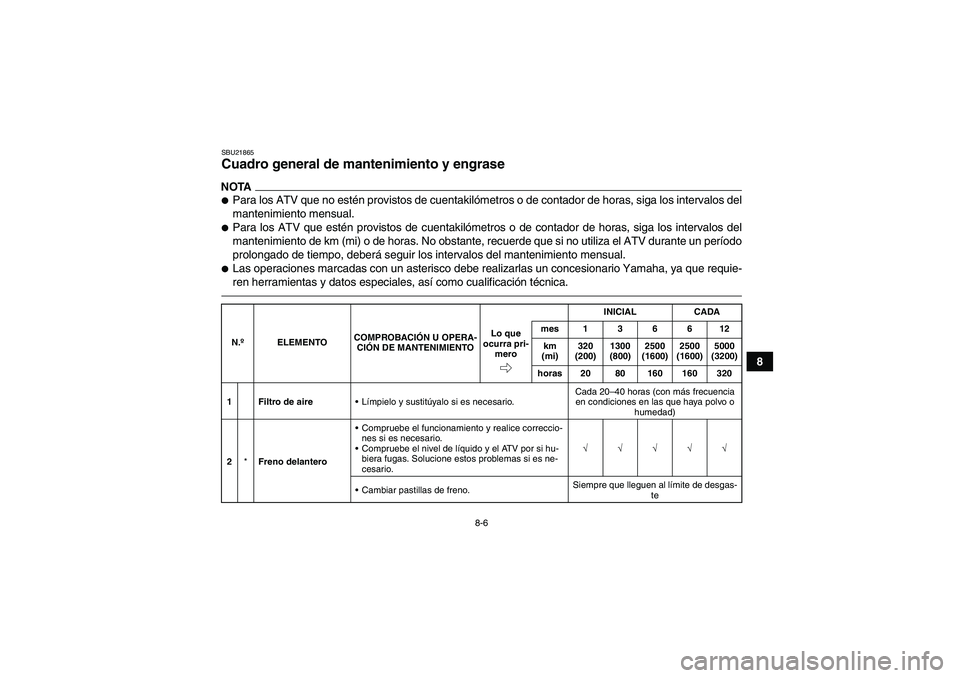

SBU21865Cuadro general de mantenimiento y engrase NOTA
Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.
Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica.N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320
1 Filtro de aireLímpielo y sustitúyalo si es necesario.Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o
humedad)
2*Freno delanteroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el nivel de líquido y el ATV por si hu-
biera fugas. Solucione estos problemas si es ne-
cesario.√√√√√
Cambiar pastillas de freno.Siempre que lleguen al límite de desgas-
te
U1CU60S0.book Page 6 Tuesday, June 1, 2010 7:07 PM

8-7
8

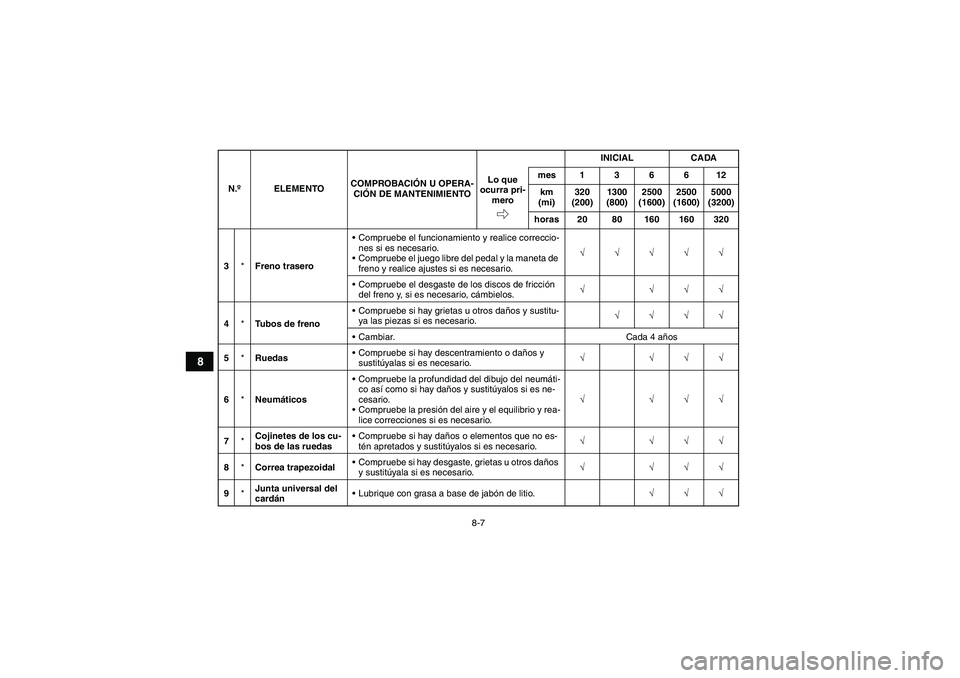

3*Freno traseroCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del pedal y la maneta de
freno y realice ajustes si es necesario.√√√√√
Compruebe el desgaste de los discos de fricción
del freno y, si es necesario, cámbielos.√ √√√
4*Tubos de frenoCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√√
Cambiar. Cada 4 años
5*RuedasCompruebe si hay descentramiento o daños y
sustitúyalas si es necesario.√ √√√
6*NeumáticosCompruebe la profundidad del dibujo del neumáti-
co así como si hay daños y sustitúyalos si es ne-
cesario.
Compruebe la presión del aire y el equilibrio y rea-
lice correcciones si es necesario.√ √√√
7*Cojinetes de los cu-
bos de las ruedasCompruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario.√ √√√
8*Correa trapezoidalCompruebe si hay desgaste, grietas u otros daños
y sustitúyala si es necesario.√ √√√
9*Junta universal del
cardánLubrique con grasa a base de jabón de litio.√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U1CU60S0.book Page 7 Tuesday, June 1, 2010 7:07 PM

8-8
8

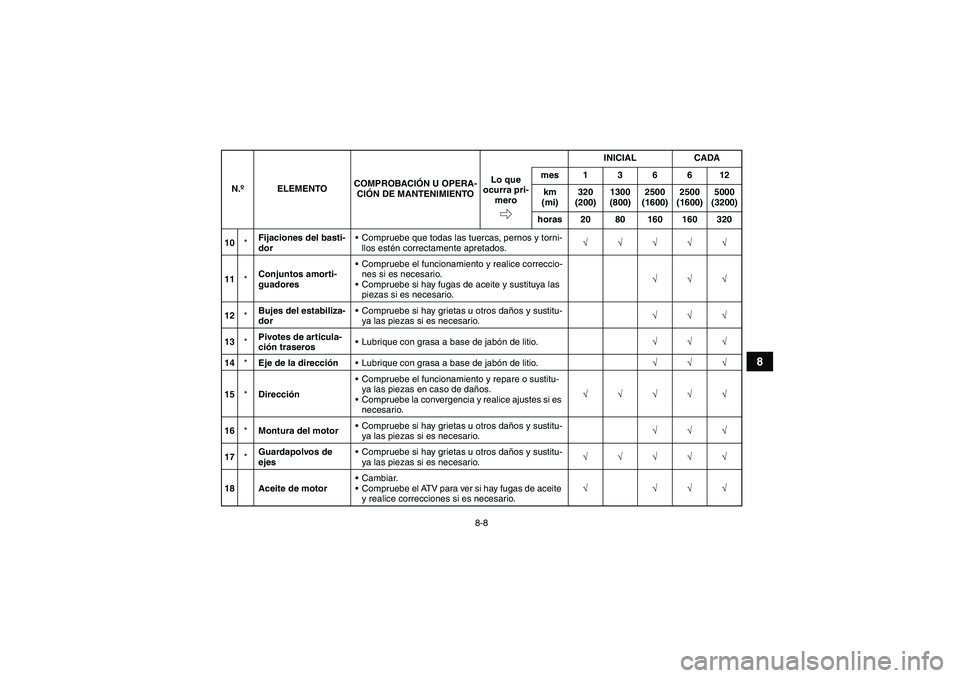

10*Fijaciones del basti-
dorCompruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados.√√√√√
11*Conjuntos amorti-
guadoresCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las
piezas si es necesario.√√√
12*Bujes del estabiliza-
dorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
13*Pivotes de articula-
ción traserosLubrique con grasa a base de jabón de litio.√√√
14*Eje de la direcciónLubrique con grasa a base de jabón de litio.√√√
15*DirecciónCompruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es
necesario.√√√√√
16*Montura del motorCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√
17*Guardapolvos de
ejesCompruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario.√√√√√
18 Aceite de motorCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U1CU60S0.book Page 8 Tuesday, June 1, 2010 7:07 PM

8-9
8

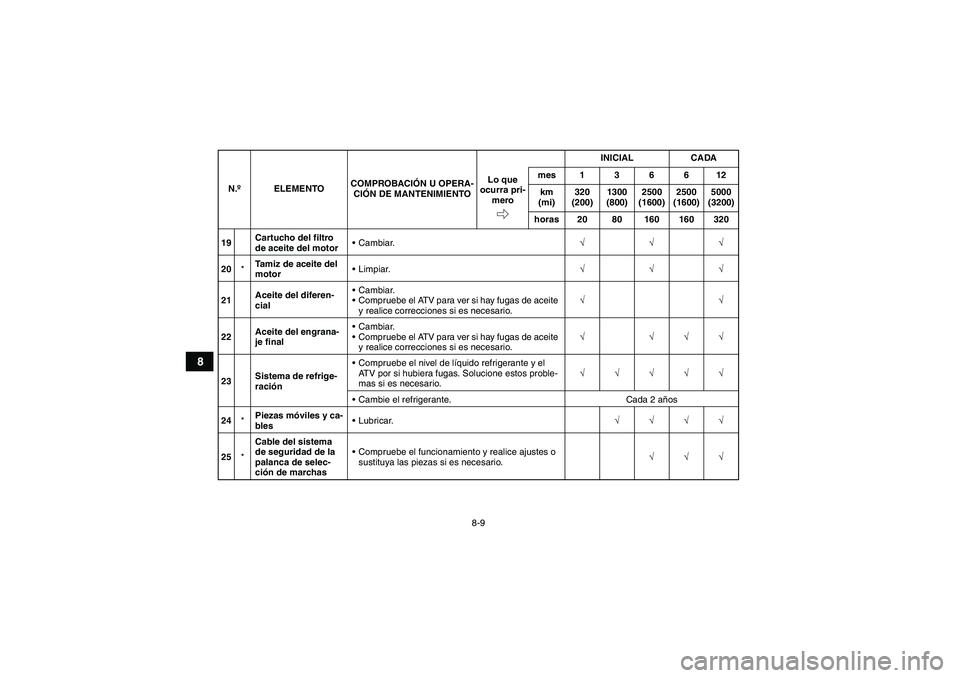

19Cartucho del filtro
de aceite del motorCambiar.√√√
20*Tamiz de aceite del
motorLimpiar.√√√
21Aceite del diferen-
cialCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√√
22Aceite del engrana-
je finalCambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario.√ √√√
23Sistema de refrige-
raciónCompruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario.√√√√√
Cambie el refrigerante. Cada 2 años
24*Piezas móviles y ca-
blesLubricar.√√√√
25*Cable del sistema
de seguridad de la
palanca de selec-
ción de marchasCompruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario.√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U1CU60S0.book Page 9 Tuesday, June 1, 2010 7:07 PM

8-10
8

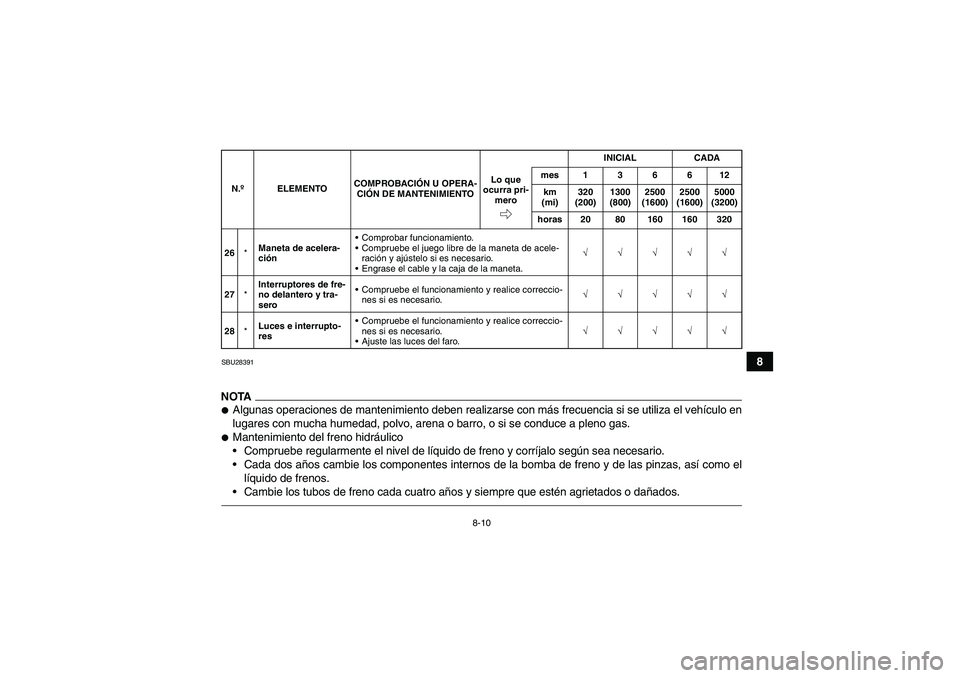

SBU28391NOTA
Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.26*Maneta de acelera-
ciónComprobar funcionamiento.
Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
Engrase el cable y la caja de la maneta.√√√√√
27*Interruptores de fre-
no delantero y tra-
seroCompruebe el funcionamiento y realice correccio-
nes si es necesario.√√√√√
28*Luces e interrupto-
resCompruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro.√√√√√ N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra pri-
meromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320U1CU60S0.book Page 10 Tuesday, June 1, 2010 7:07 PM

8-11
8

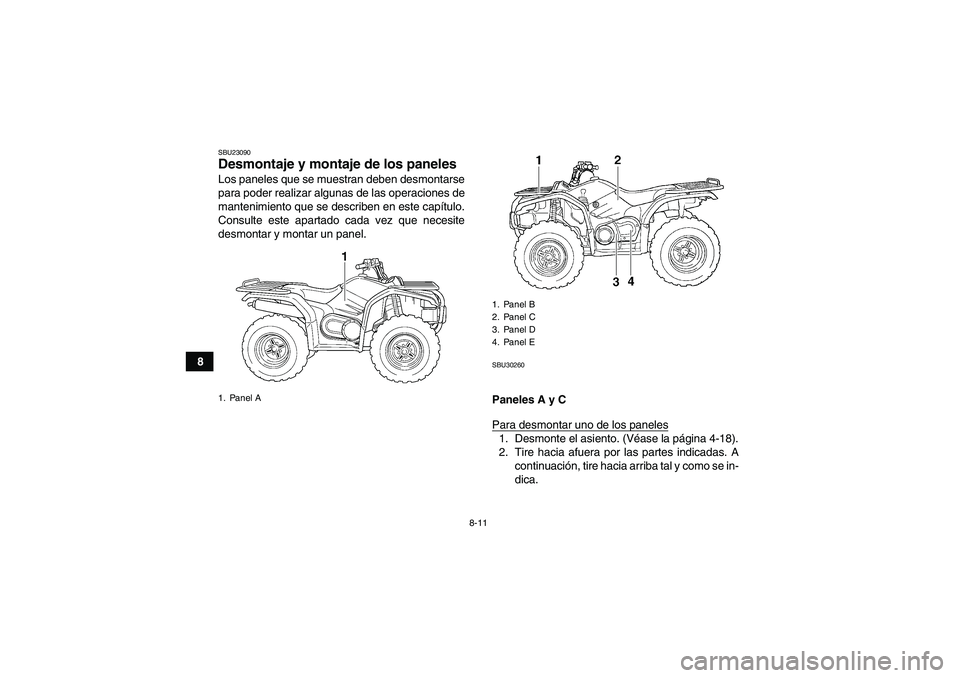

SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU30260Paneles A y C
Para desmontar uno de los paneles1. Desmonte el asiento. (Véase la página 4-18).
2. Tire hacia afuera por las partes indicadas. A
continuación, tire hacia arriba tal y como se in-
dica.
1. Panel A
1. Panel B
2. Panel C
3. Panel D
4. Panel E
U1CU60S0.book Page 11 Tuesday, June 1, 2010 7:07 PM

8-12
8

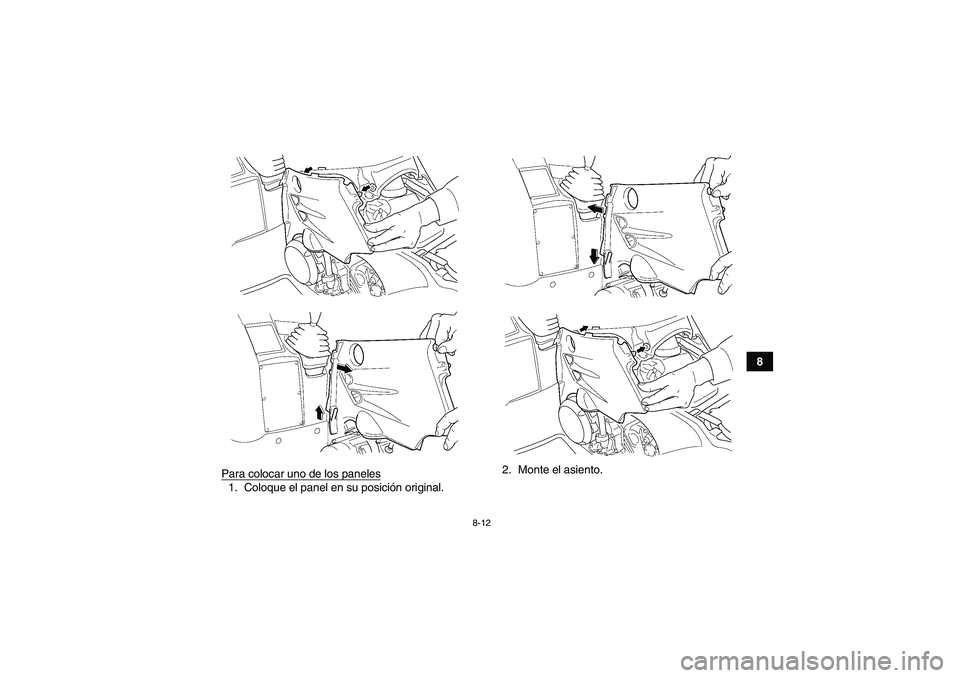

Para colocar uno de los paneles
1. Coloque el panel en su posición original.2. Monte el asiento.
U1CU60S0.book Page 12 Tuesday, June 1, 2010 7:07 PM

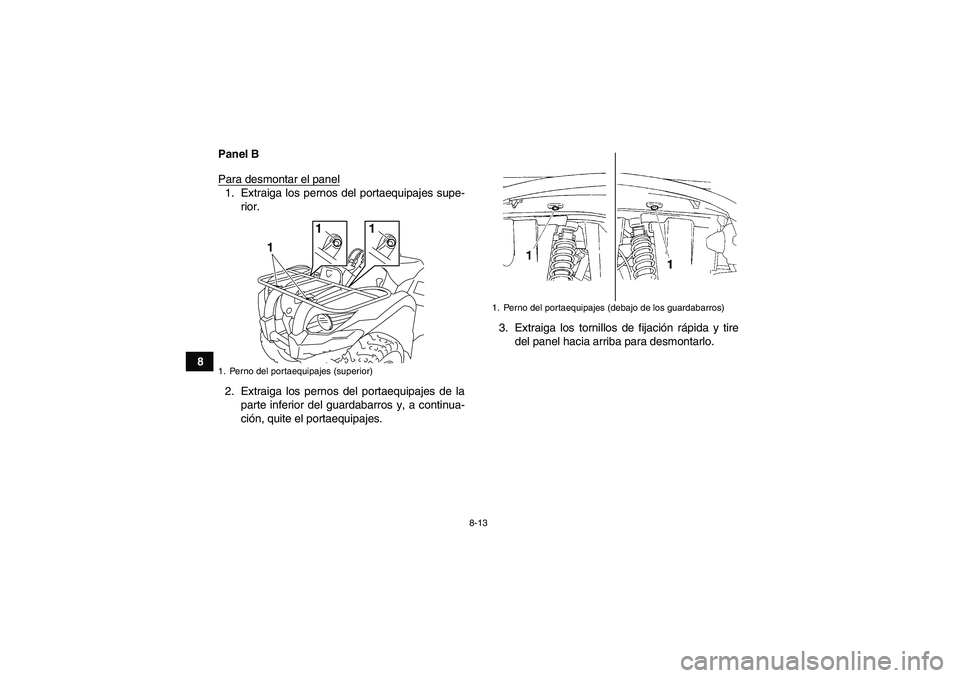

8-13
8Panel B
Para desmontar el panel
1. Extraiga los pernos del portaequipajes supe-
rior.
2. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes.3. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.1. Perno del portaequipajes (superior)
1
1
1
1. Perno del portaequipajes (debajo de los guardabarros)
U1CU60S0.book Page 13 Tuesday, June 1, 2010 7:07 PM

8-14

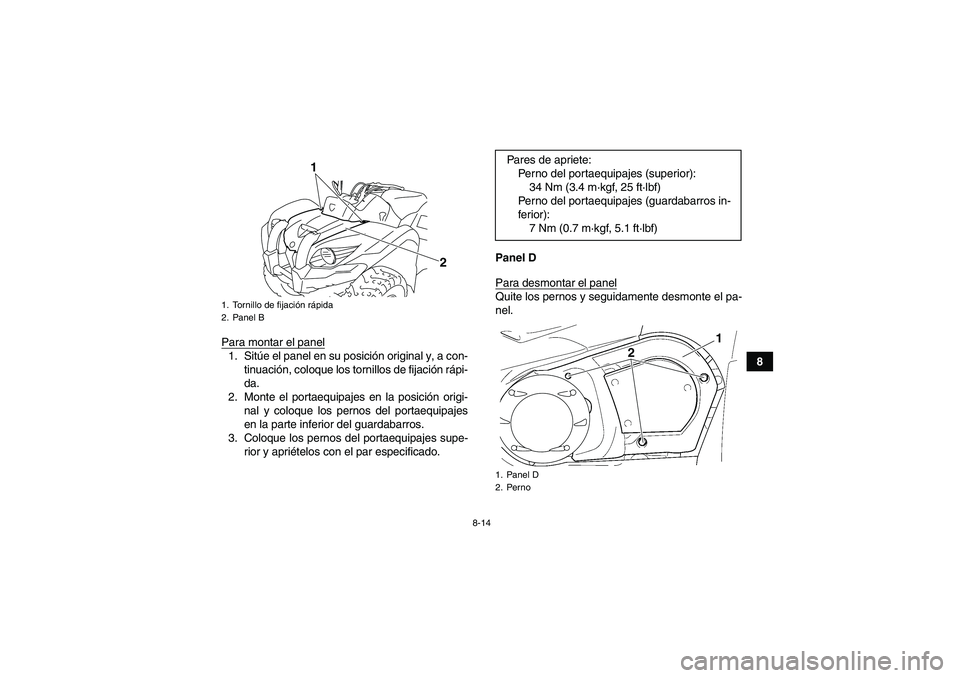

8 Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da.
2. Monte el portaequipajes en la posición origi-
nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
3. Coloque los pernos del portaequipajes supe-
rior y apriételos con el par especificado.Panel D
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
1. Tornillo de fijación rápida
2. Panel B
1
2
Pares de apriete:
Perno del portaequipajes (superior):
34 Nm (3.4 m·kgf, 25 ft·lbf)
Perno del portaequipajes (guardabarros in-
ferior):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel D
2. Perno
1
2
U1CU60S0.book Page 14 Tuesday, June 1, 2010 7:07 PM

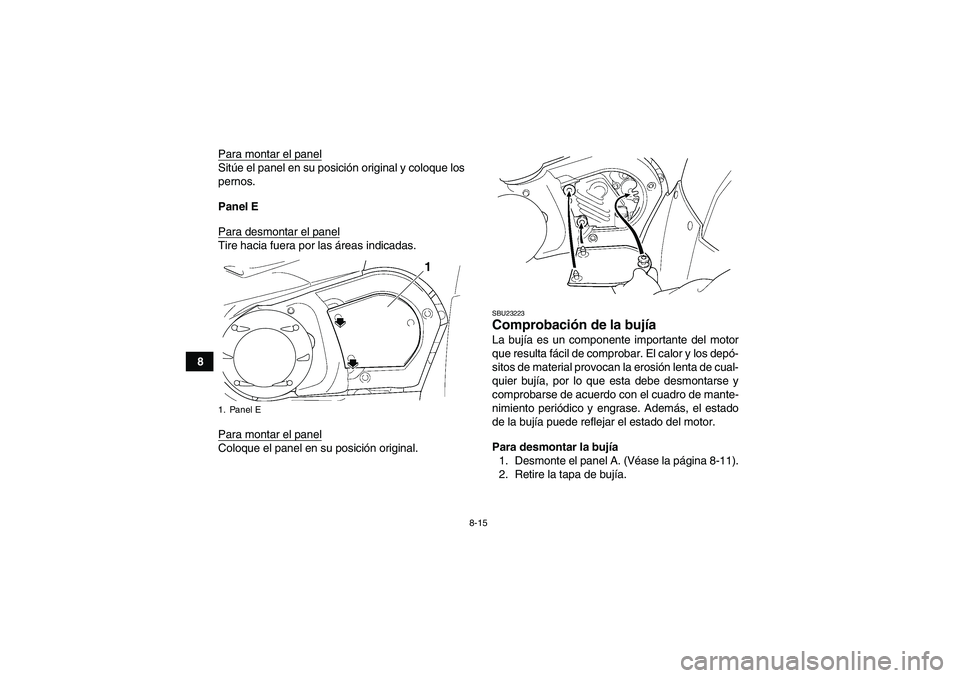

8-15
8Para montar el panel
Sitúe el panel en su posición original y coloque los
pernos.
Panel E
Para desmontar el panelTire hacia fuera por las áreas indicadas.
Para montar el panelColoque el panel en su posición original.
SBU23223Comprobación de la bujía La bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los depó-
sitos de material provocan la erosión lenta de cual-
quier bujía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento periódico y engrase. Además, el estado
de la bujía puede reflejar el estado del motor.
Para desmontar la bujía
1. Desmonte el panel A. (Véase la página 8-11).
2. Retire la tapa de bujía.
1. Panel E
1
U1CU60S0.book Page 15 Tuesday, June 1, 2010 7:07 PM
