YAMAHA GRIZZLY 450 2013 Manuale de Empleo (in Spanish)

8-2
8
ducción. No obstante, DEPENDIENDO DE LA
METEOROLOGÍA, EL TERRENO, EL ÁREA
GEOGRÁFICA Y LAS CONDICIONES PARTICU-
LARES DE USO, PUEDE SER NECESARIO
ACORTAR LOS INTERVALOS DE MANTENI-
MIENTO.
SBU21731Manual del propietario y juego de he-
rramientas Se recomienda poner este Manual del propietario
en la bolsa de vinilo y llevarlo siempre bajo el
asiento como se muestra en la ilustración. Colo-
que el juego de herramientas del propietario y el
manómetro de baja presión bajo el asiento.
Tanto la información de servicio que se incluye en
este manual como las herramientas que se sumi-
nistran en el juego de herramientas del propietario
tienen como objeto ayudarle a realizar las opera-
ciones de mantenimiento preventivo, así como pe-
queñas reparaciones. Sin embargo, para realizar
correctamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.
1. Manual del propietario
2. Juego de herramientas del propietario
3. Manómetro de baja presión
U1CT62S0.book Page 2 Thursday, May 10, 2012 4:15 PM

8-3
8
NOTASi no dispone de las herramientas o la experiencia
necesarias para realizar un trabajo determinado,
confíelo a un concesionario Yamaha.U1CT62S0.book Page 3 Thursday, May 10, 2012 4:15 PM

8-4
8
SBU21743Cuadro de mantenimiento periódico del sistema de control de emisiones NOTA●Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.●Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.●Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica.N.º ELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 *Línea de gasolina Compruebe si hay grietas o daños en los tubos de
la gasolina y sustitúyalos si es necesario. √√√
2Bujía Compruebe el funcionamiento, límpiela, ajústela o
sustitúyala si es necesario. √√√√√
3 *Válvulas Compruebe la holgura de las válvulas y ajústelas
si es necesario. √ √√√
U1CT62S0.book Page 4 Thursday, May 10, 2012 4:15 PM

8-5
8
4*Carburador Compruebe el funcionamiento del estárter (es-
trangulador) y realice correcciones si es necesa-
rio.
Compruebe el ralentí del motor y realice ajustes si es necesario. √√√√
5 *Sistema del respira-
dero del cárter Compruebe el tubo del respiradero para ver si hay
grietas u otros daños y sustituya las piezas si es
necesario. √√√
6 *Sistema de escape Compruebe si hay fugas y sustituya las juntas si
es necesario.
Compruebe si hay elementos que no estén apre- tados y apriete todas las bridas con tornillo y las
juntas si es necesario. √√√
7 Parachispas Limpiar. √√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U1CT62S0.book Page 5 Thursday, May 10, 2012 4:15 PM

8-6
8
SBU21865Cuadro general de mantenimiento y engrase NOTA●Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.●Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.●Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica.N.º ELEMENTO COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 *Freno delantero Compruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
U1CT62S0.book Page 6 Thursday, May 10, 2012 4:15 PM

8-7
8
3*Freno trasero Compruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe el juego libre del pedal y la maneta de freno y realice ajustes si es necesario. √√√√√
Compruebe el desgaste de los discos de fricción del freno y, si es necesario, cámbielos. √ √√√
4 *Tubos de freno Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√
Cambiar. Cada 4 años
5 *Ruedas Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
6 *Neumáticos Compruebe la profundidad del dibujo del neumáti-
co así como si hay daños y sustitúyalos si es ne-
cesario.
Compruebe la presión del aire y el equilibrio y rea- lice correcciones si es necesario. √ √√√
7 *Cojinetes de los cu-
bos de las ruedas Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
8 *Correa trapezoidal Compruebe si hay desgaste, grietas u otros daños
y sustitúyala si es necesario. √ √√√
9 *Junta universal del
cardán Lubrique con grasa a base de jabón de litio.
√√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U1CT62S0.book Page 7 Thursday, May 10, 2012 4:15 PM

8-8
8
10*Fijaciones del basti-
dor Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
11 *Conjuntos amorti-
guadores Compruebe el funcionamiento y realice correccio-
nes si es necesario.
Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
12 *Bujes del estabiliza-
dor Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
13 *Pivotes de articula-
ción traseros Lubrique con grasa a base de jabón de litio.
√√√
14 *Eje de la dirección Lubrique con grasa a base de jabón de litio. √√√
15 *Dirección Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
Compruebe la convergencia y realice ajustes si es necesario. √√√√√
16 *Montura del motor Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
17 *Guardapolvos de
ejes Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√√
18 Aceite de motor Cambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U1CT62S0.book Page 8 Thursday, May 10, 2012 4:15 PM

8-9
8
19Cartucho del filtro
de aceite del motor Cambiar.
√√√
20 *Tamiz de aceite del
motor
Limpiar.
√√√
21 Aceite del diferen-
cial Cambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √√
22 Aceite del engrana-
je final Cambiar.
Compruebe el ATV para ver si hay fugas de aceite
y realice correcciones si es necesario. √ √√√
23 Sistema de refrige-
ración Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
Cambie el refrigerante. Cada 2 años
24 *Piezas móviles y ca-
bles Lubricar.
√√√√
25 *Cable del sistema
de seguridad de la
palanca de selec-
ción de marchas Compruebe el funcionamiento y realice ajustes o
sustituya las piezas si es necesario. √√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U1CT62S0.book Page 9 Thursday, May 10, 2012 4:15 PM

8-10
8
SBU28391NOTA●Algunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.●Mantenimiento del freno hidráulico
Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como ellíquido de frenos.
Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados.26 *Maneta de acelera-
ción Comprobar funcionamiento.
Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
Engrase el cable y la caja de la maneta. √√√√√
27 *Interruptores de fre-
no delantero y tra-
sero Compruebe el funcionamiento y realice correccio-
nes si es necesario. √√√√√
28 *Luces e interrupto-
res Compruebe el funcionamiento y realice correccio-
nes si es necesario.
Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320U1CT62S0.book Page 10 Thursday, May 10, 2012 4:15 PM

8-11
8
SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.

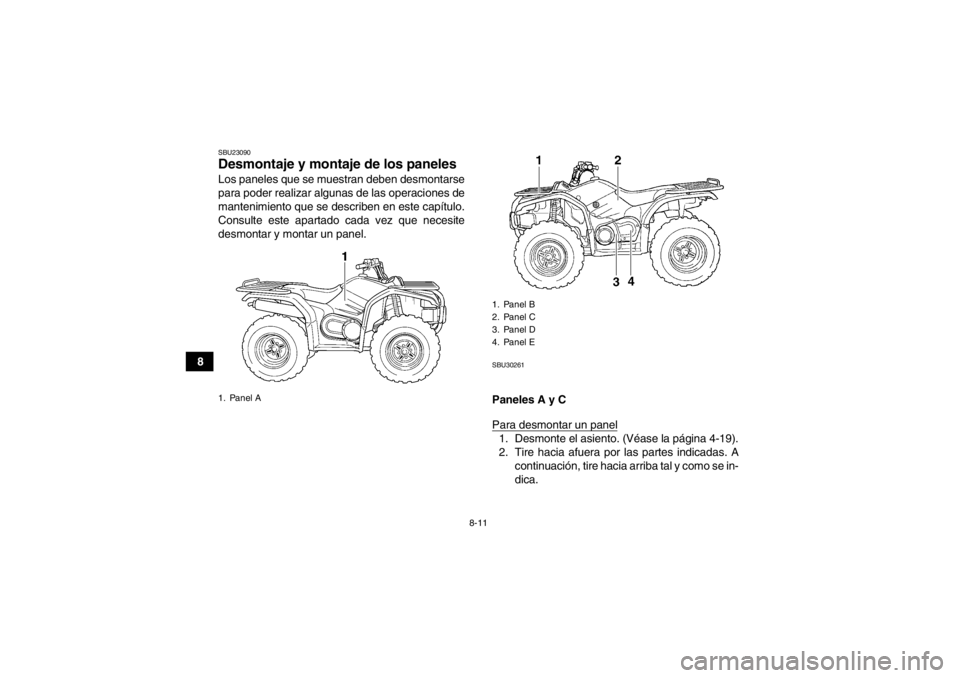

SBU30261Paneles A y C
Para desmontar un panel1. Desmonte el asiento. (Véase la página 4-19).
2. Tire hacia afuera por las partes indicadas. Acontinuación, tire hacia arriba tal y como se in-
dica.
1. Panel A
1. Panel B
2. Panel C
3. Panel D
4. Panel E
