YAMAHA GRIZZLY 450 2015 Manuale de Empleo (in Spanish)

Ajuste del cable del sistema de seguridad de la palanca de selección de marcha ... 8-40
Frenos ....................................................... 8-40
Comprobación de las pastillas de freno delantero y de las placas de fricción
del freno trasero ...................................... 8-41
Comprobación del líquido de freno .......... 8-42
Cambio del líquido de freno ...................... 8-43
Comprobación del juego de la maneta del freno delantero .................................. 8-43
Ajuste del juego libre de la maneta y del pedal del freno trasero y de la
altura del pedal de freno ......................... 8-44
Guardapolvos de ejes ............................... 8-49
Interruptores de la luz de freno ................. 8-50
Comprobación y engrase de los cables ... 8-51
Comprobación y engrase de las manetas de freno delantero y trasero ..... 8-52
Comprobación y engrase del pedal de freno ........................................................ 8-52
Comprobación de los cojinetes de los cubos de las ruedas................................ 8-53
Engrase de la junta universal del cardán ..................................................... 8-53
Comprobación de los bujes del estabilizador ............................................ 8-54 Engrase de los pivotes de articulación
traseros ................................................... 8-54
Engrase del eje de dirección .................... 8-55
Batería ...................................................... 8-55
Cambio de fusibles ................................... 8-58
Cambio de una bombilla del faro ............. 8-61
Ajuste de la luz del faro ............................ 8-63
Cambio de la bombilla de la luz de freno/piloto trasero ................................. 8-64
Desmontaje de una rueda ........................ 8-65
Montaje de una rueda............................... 8-65
Identificación de averías ........................... 8-67
Cuadros de identificación de averías ....... 8-68
LIMPIEZA Y ALMACENAMIENTO ................. 9-1 Limpieza ..................................................... 9-1
Almacenamiento ......................................... 9-2
ESPECIFICACIONES ................................... 10-1
INFORMACIÓN PARA EL
CONSUMIDOR ............................................ 11-1 Números de identificación ........................ 11-1
INDEX .......................................................... 12-1
U2LC61S0.book Page 3 Friday, February 21, 2014 10:46 AM

1-1
1
SBU29681

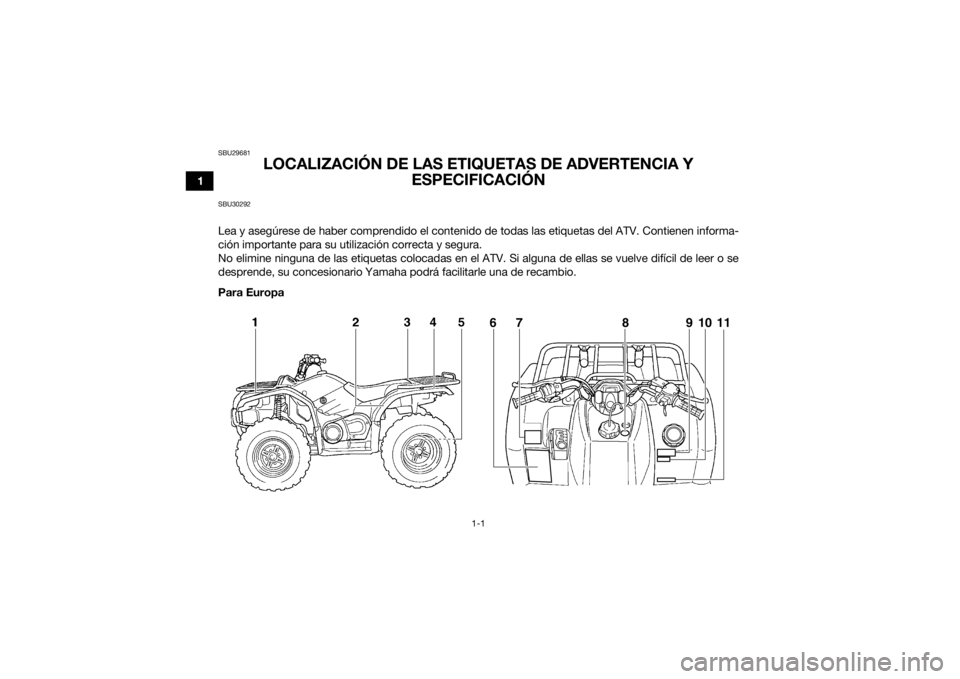

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU30292Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
Para Europa
67 811
9
10
U2LC61S0.book Page 1 Friday, February 21, 2014 10:46 AM

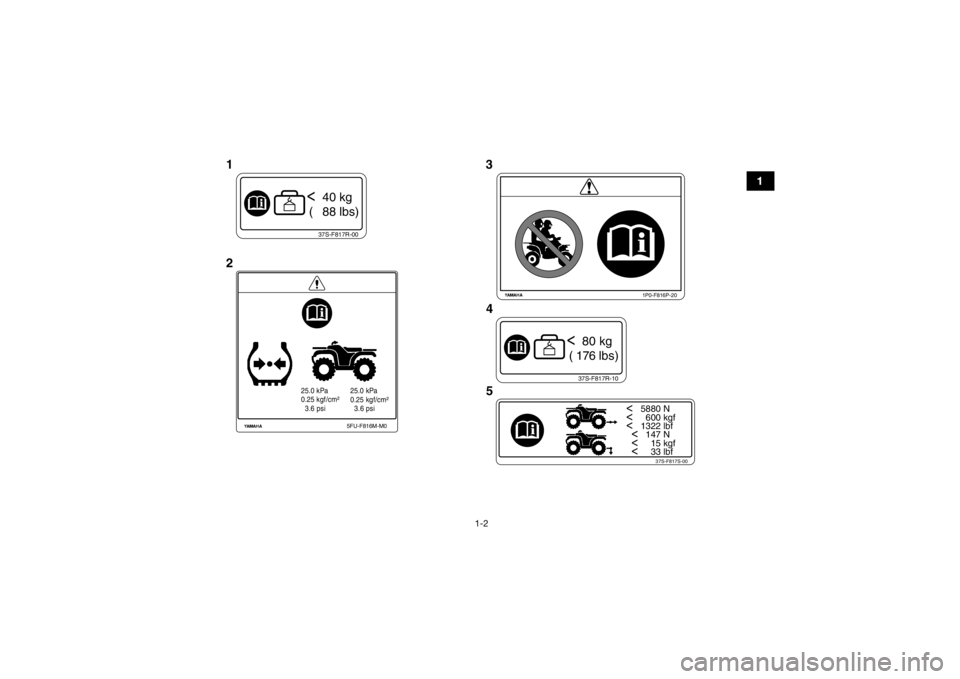

1-2
1
37S-F817R-00< 40 kg
( 88 lbs)
25.0 kPa
0.25 kgf/cm²
3.6 psi 25.0 kPa
0.25 kgf/cm²
3.6 psi
5FU-F816M-M0
1P0-F816P-20
37S-F817R-10< 80 kg
( 176 lbs)
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
13
2
4
5

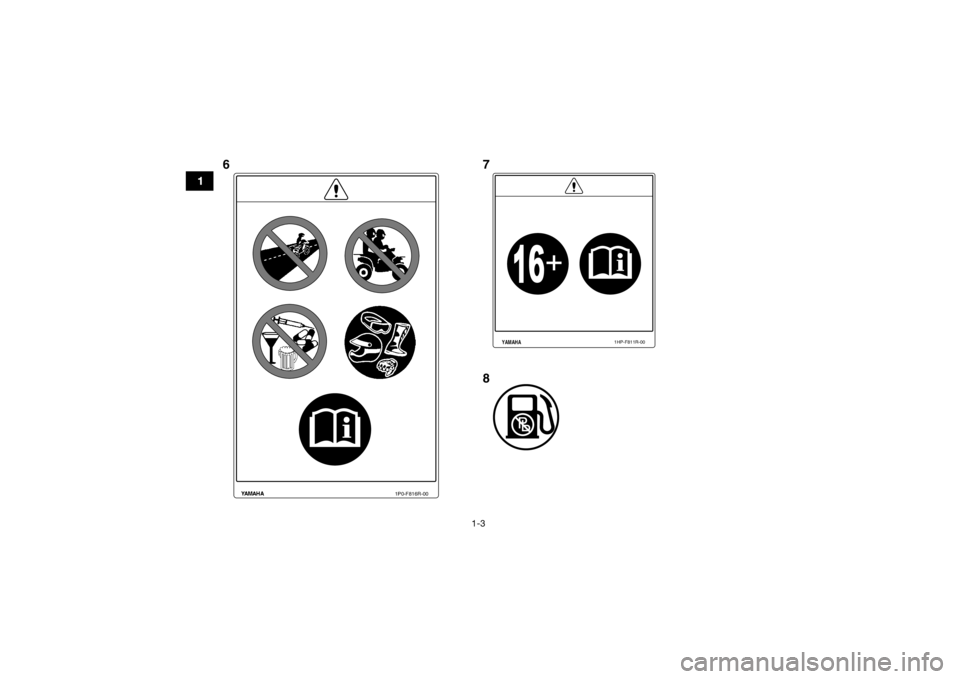

U2LC61S0.book Page 2 Friday, February 21, 2014 10:46 AM

1-3
1
1P0-F816R-00
YAMAHA
1HP-F811R-00
678U2LC61S0.book Page 3 Friday, February 21, 2014 10:46 AM

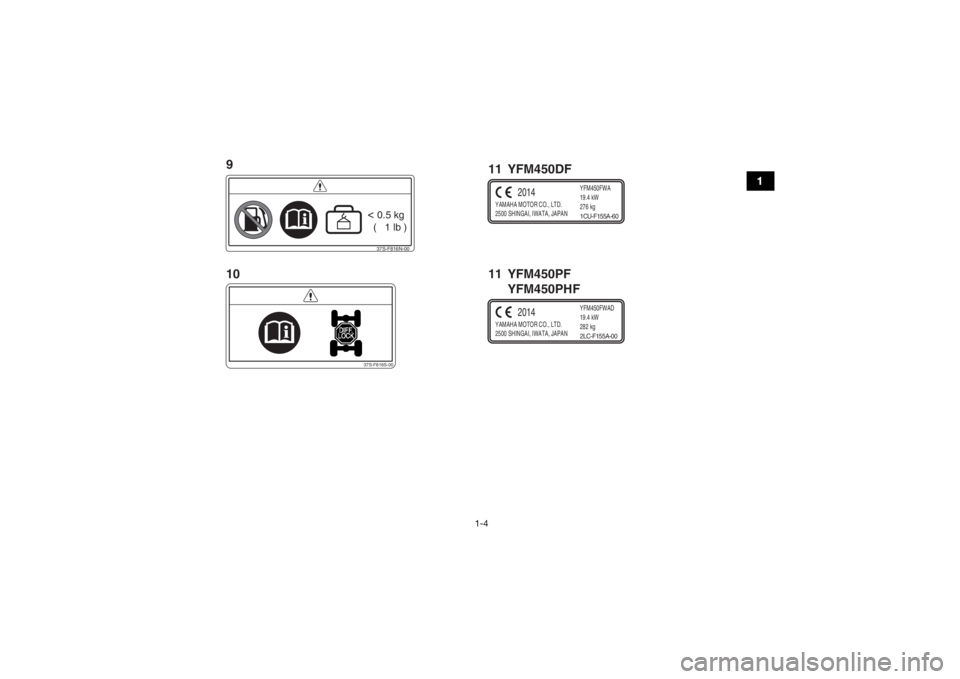

1-4
1
37S-F816N-00< 0.5 kg
( 1 lb )
37S-F816S-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN YFM450FWAD
19.4 kW
282 kg
2014
2LC-F155A-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM450FWA
19.4 kW
276 kg
2014
1CU-F155A-60
9
10 11 YFM450PF
YFM450PHF 11 YFM450DF
U2LC61S0.book Page 4 Friday, February 21, 2014 10:46 AM

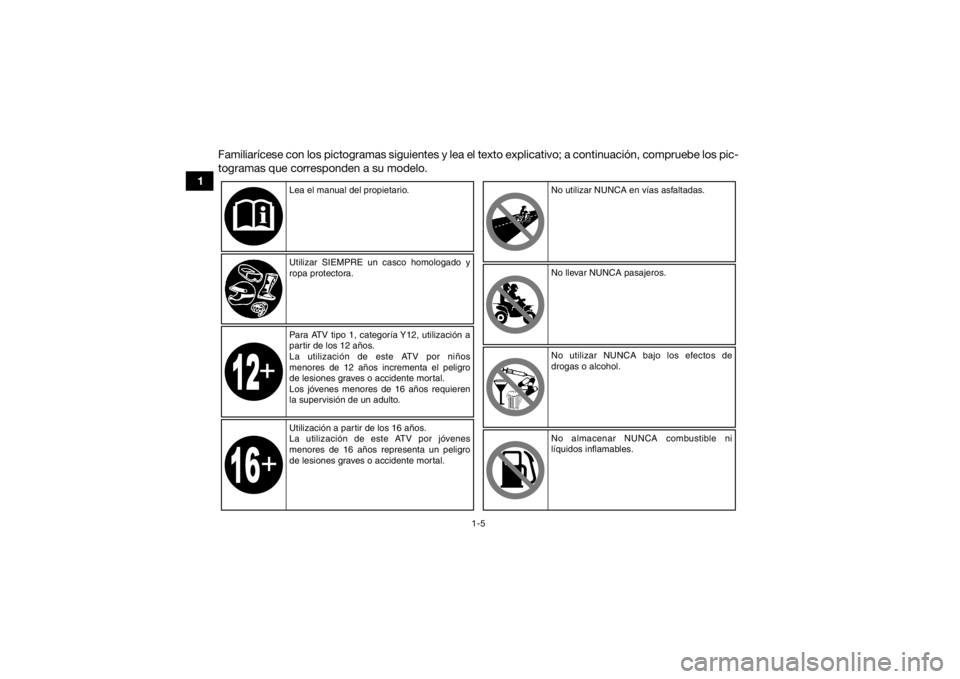

1-5
1Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Para ATV tipo 1, categoría Y12, utilización a
partir de los 12 años.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
U2LC61S0.book Page 5 Friday, February 21, 2014 10:46 AM

1-6
1
**.* kPa
*.** kgf/cm²*.* psi **.* kPa
*.** kgf/cm²
*.* psi
Este pictograma muestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.
El ATV requiere más esfuerzo para girar cuando
está seleccionada la tracción a las cuatro ruedas
con bloqueo del diferencial (“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca la
velocidad permitiendo un margen de tiempo y
distancia superior al habitual para maniobrar.
Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
En este pictograma se muestran los límites de
carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan en
este manual.
La carga puede incluir el conductor, el pasajero,
equipo de protección personal, accesorios, objetos,
equipaje y demás elementos relacionados.
Verifique que no se sobrepasen los límites de carga.
Un exceso de carga puede ocasionar una pérdida
de control.
Una pérdida de control puede provocar lesiones
graves o un accidente mortal.Este pictograma muestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control puede provocar lesiones graves o
un accidente mortal.
U2LC61S0.book Page 6 Friday, February 21, 2014 10:46 AM

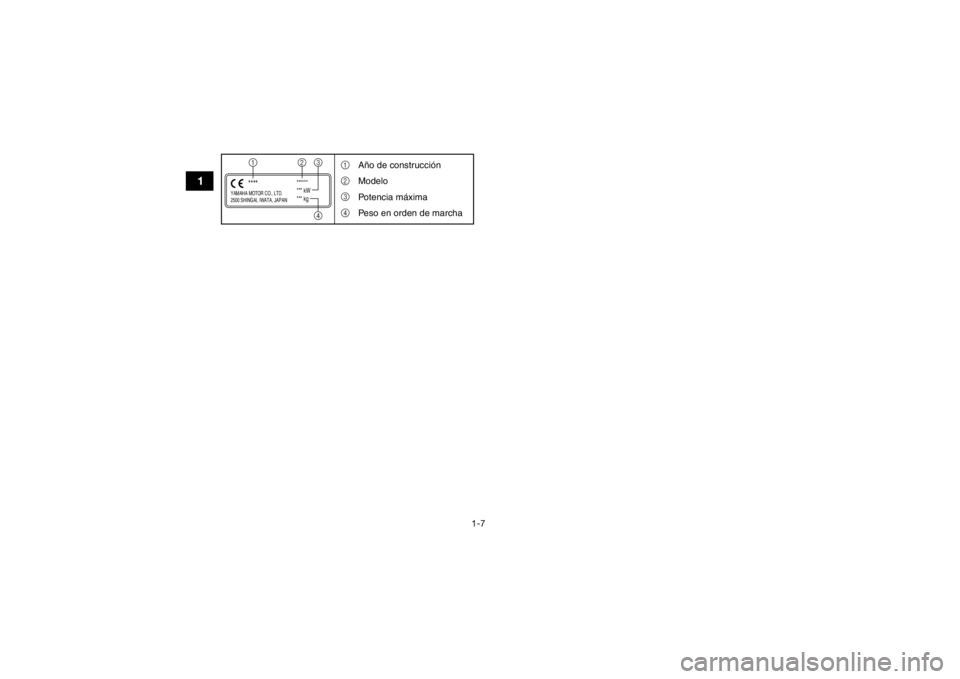

1-7
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
341
2
3
4
Año de construcción
Modelo
Potencia máxima
Peso en orden de marcha
U2LC61S0.book Page 7 Friday, February 21, 2014 10:46 AM

1-8
1

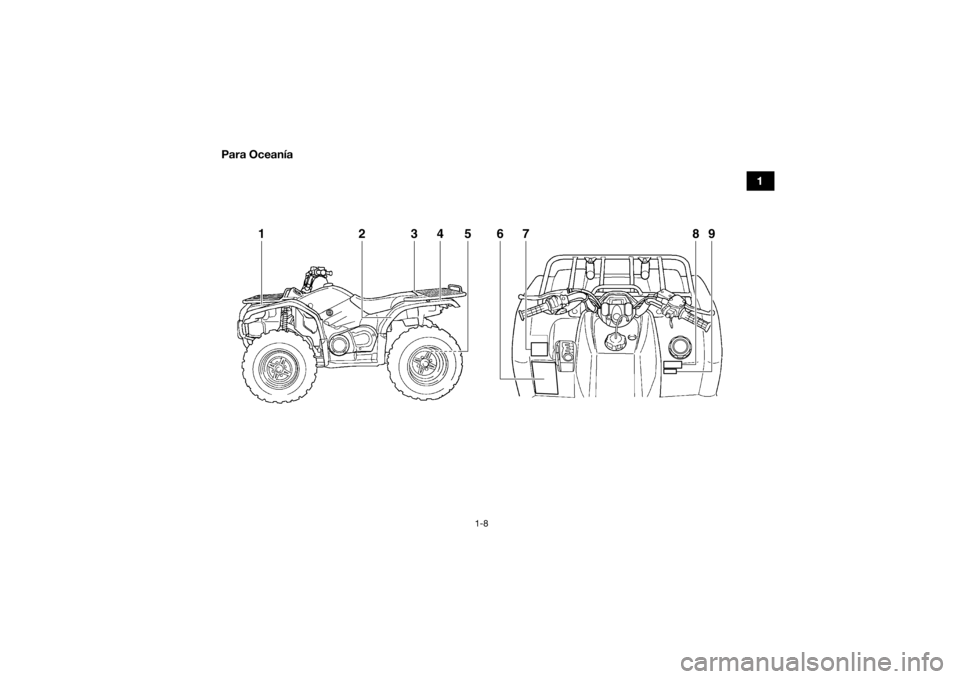

Para Oceanía
6
1
2
3
4
57
8
9
U2LC61S0.book Page 8 Friday, February 21, 2014 10:46 AM

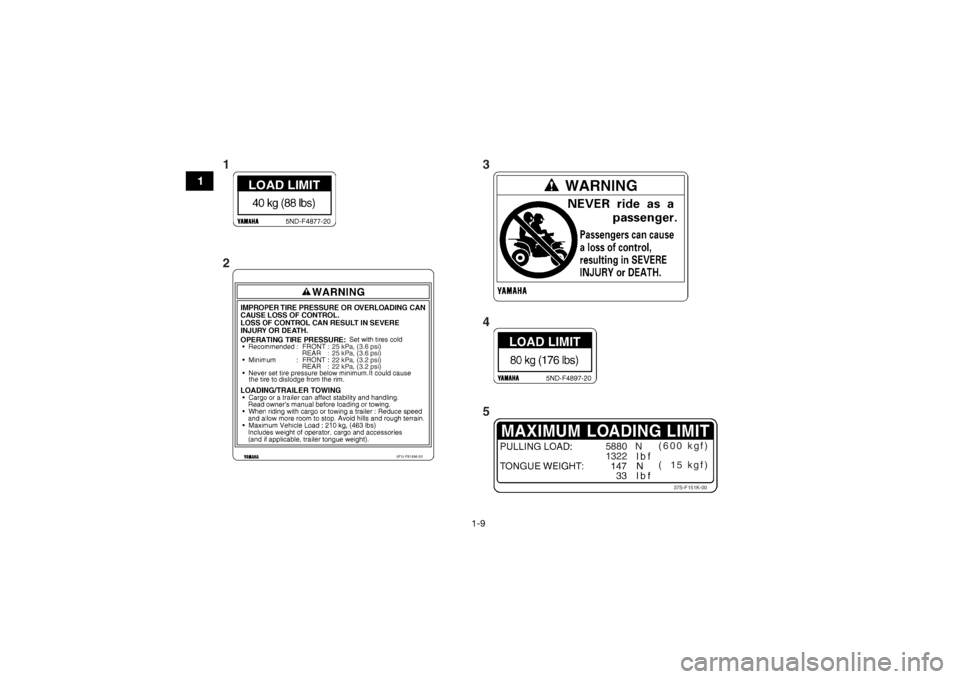

1-9
1
5880 N
1322(600 kgf)
( 15 kgf)
37S-F151K-00
5FU-F816M-20
25 kPa, (3.6 psi)
25 kPa, (3.6 psi)
22 kPa, (3.2 psi)
22 kPa, (3.2 psi)
13
4
5
2U2LC61S0.book Page 9 Friday, February 21, 2014 10:46 AM
