10-3
10
Injection de carburant:Boîtier d’injection:
Type/quantité:
40EIS/1
Fabricant:
MIKUNIBougie(s):Fabricant/modèle:
NGK/LMAR6A-9
Écartement des électrodes:
0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:
Humide, centrifuge automatiqueTransmission:Système de réduction primaire:
Courroie trapézoïdale
Système de réduction secondaire:
Entraînement par arbre
Rapport de réduction secondaire:
41/21 × 24/18 × 33/9 (9.544)
Type de boîte de vitesses:
Automatique, courroie trapézoïdale
Commande:
À la main gauche
Marche arrière:
23/14 × 28/23 (2.000)
Gamme basse:
31/16 (1.938)
Gamme haute:
31/27 (1.148)
Partie cycle:Type de cadre:
Cadre en tube d’acier
Angle de chasse:
5.0 °
Chasse:
26.0 mm (1.02 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 8-12
Fabricant/modèle:
YFM5FGPY CHENG SHIN/C828-4P (AUS)(NZL)
YFM5FGPY DUNLOP/KT421 (EUR)
YFM5FGY CHENG SHIN/C828-4P (AUS)(NZL)
YFM5FGY DUNLOP/KT421 (EUR)Pneu arrière:Type:
Sans chambre (Tubeless)
Taille:
AT25 x 10-12
Fabricant/modèle:
YFM5FGPY CHENG SHIN/C828-4P (AUS)(NZL)
YFM5FGPY DUNLOP/KT425 (EUR)
YFM5FGY CHENG SHIN/C828-4P (AUS)(NZL)
YFM5FGY DUNLOP/KT425 (EUR)Charge:Charge maximale:
220.0 kg (485 lb)
U28P60F0.book Page 3 Thursday, April 17, 2008 8:34 AM

10-4
10
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)
Pression de gonflage (contrôlée les pneus froids):Recommandation:
Avant:
35.0 kPa (0.350 kgf/cm², 5.0 psi)
Arrière:
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Minimum:
Avant:
32.0 kPa (0.320 kgf/cm², 4.6 psi)
Arrière:
27.0 kPa (0.270 kgf/cm², 4.0 psi)Roue avant:Type de roue:
Roue emboutie
Taille de jante:
12 x 6.0ATRoue arrière:Type de roue:
Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4
Frein arrière:Type:
Frein à double disque
Commande:
À la main gauche et au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
180 mm (7.1 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement des roues:
230 mm (9.1 in)Partie électrique:Système d’allumage:
TCI (numérique)
Système de charge:
Alternateur avec rotor à aimantation permanenteBatterie:Modèle:
YTX20L-BS
Voltage, capacité:
12 V, 18.0 Ah
U28P60F0.book Page 4 Thursday, April 17, 2008 8:34 AM

10-5
10

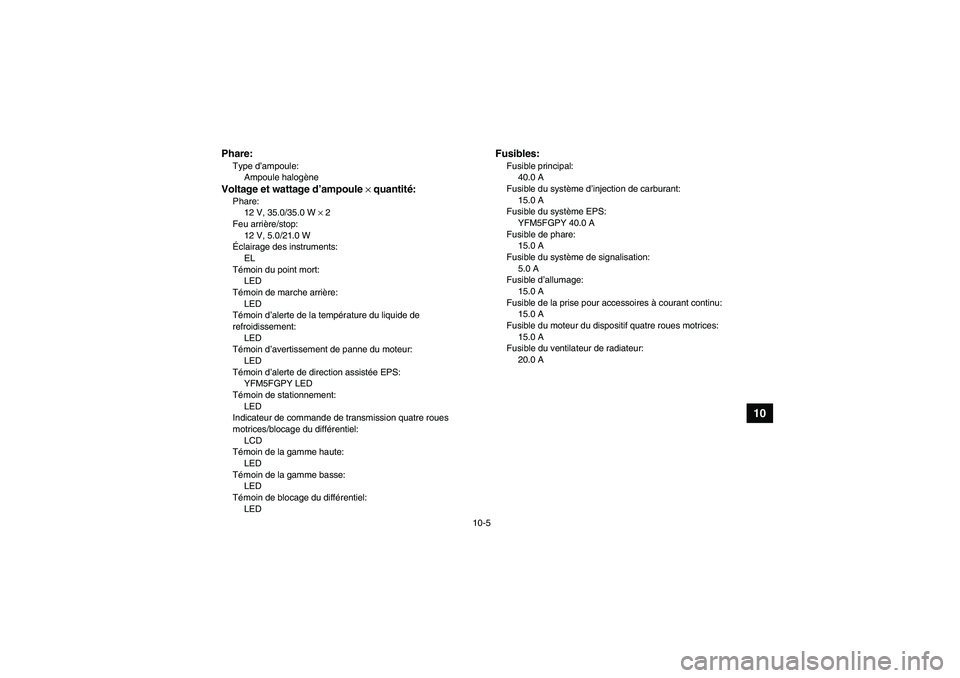

Phare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 35.0/35.0 W × 2
Feu arrière/stop:
12 V, 5.0/21.0 W
Éclairage des instruments:
EL
Témoin du point mort:
LED
Témoin de marche arrière:
LED
Témoin d’alerte de la température du liquide de
refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’alerte de direction assistée EPS:
YFM5FGPY LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute:
LED
Témoin de la gamme basse:
LED
Témoin de blocage du différentiel:
LED
Fusibles:Fusible principal:
40.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible du système EPS:
YFM5FGPY 40.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
5.0 A
Fusible d’allumage:
15.0 A
Fusible de la prise pour accessoires à courant continu:
15.0 A
Fusible du moteur du dispositif quatre roues motrices:
15.0 A
Fusible du ventilateur de radiateur:
20.0 A
U28P60F0.book Page 5 Thursday, April 17, 2008 8:34 AM

11-1
11
FBU26000

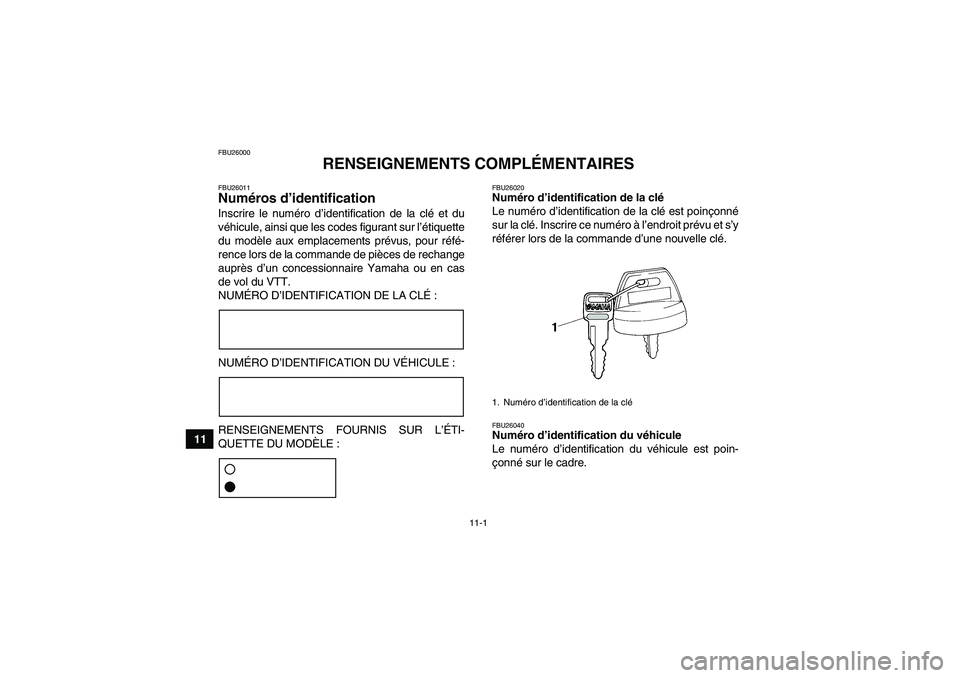

RENSEIGNEMENTS COMPLÉMENTAIRES
FBU26011Numéros d’identification Inscrire le numéro d’identification de la clé et du
véhicule, ainsi que les codes figurant sur l’étiquette
du modèle aux emplacements prévus, pour réfé-
rence lors de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou en cas
de vol du VTT.
NUMÉRO D’IDENTIFICATION DE LA CLÉ:
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-
QUETTE DU MODÈLE :
FBU26020Numéro d’identification de la clé
Le numéro d’identification de la clé est poinçonné
sur la clé. Inscrire ce numéro à l’endroit prévu et s’y
référer lors de la commande d’une nouvelle clé.FBU26040Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.1. Numéro d’identification de la clé
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM

11-2

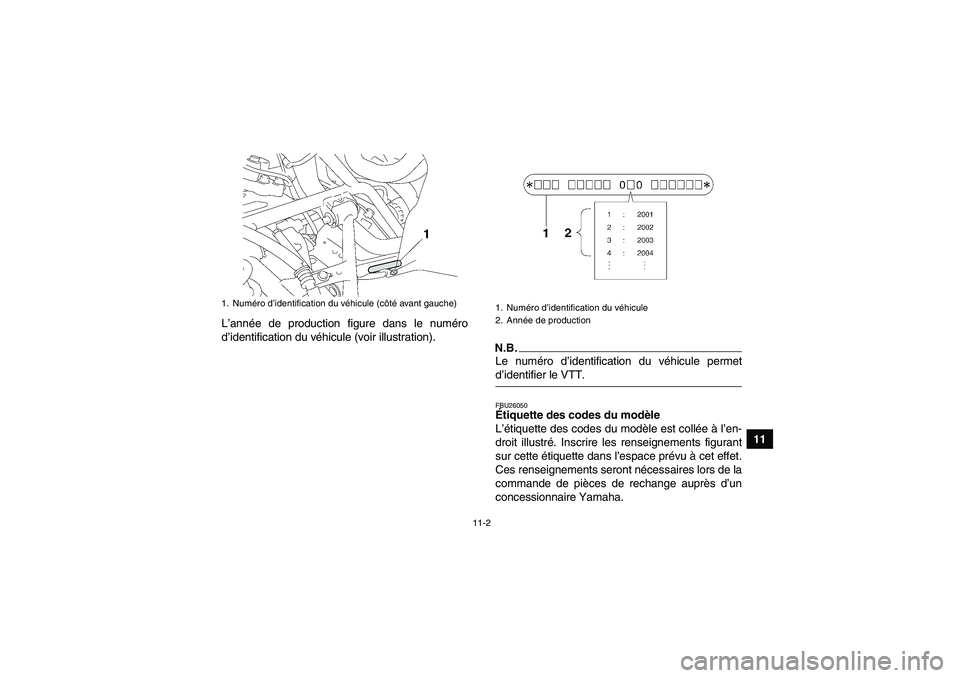

11 L’année de production figure dans le numéro
d’identification du véhicule (voir illustration).
N.B.Le numéro d’identification du véhicule permetd’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule (côté avant gauche)
1. Numéro d’identification du véhicule
2. Année de production
U28P60F0.book Page 2 Thursday, April 17, 2008 8:34 AM

11-3
11

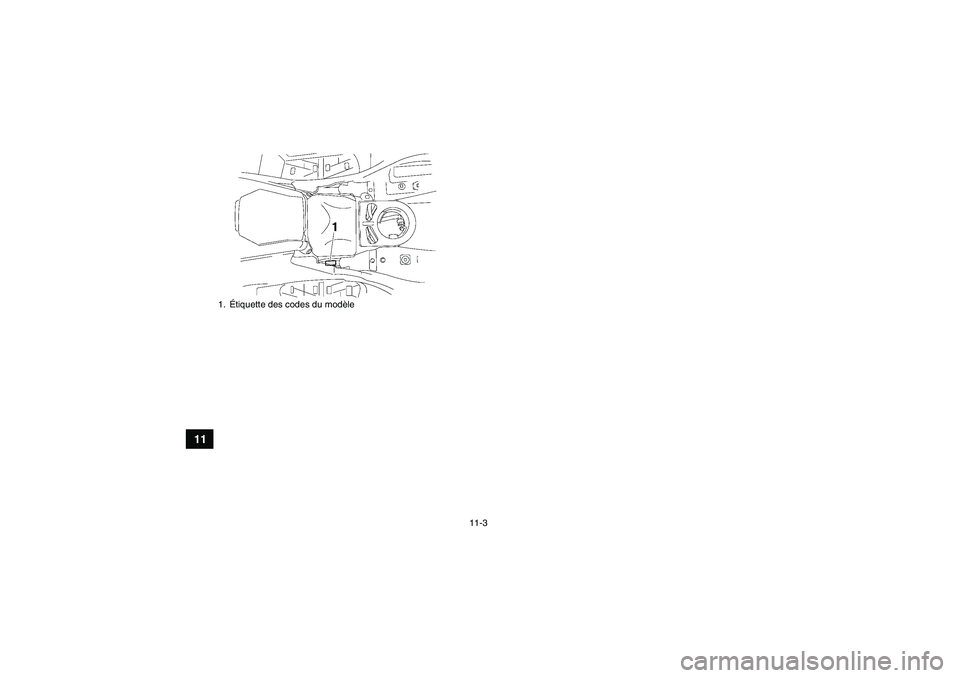

1.Étiquette des codes du modèleU28P60F0.book Page 3 Thursday, April 17, 2008 8:34 AM

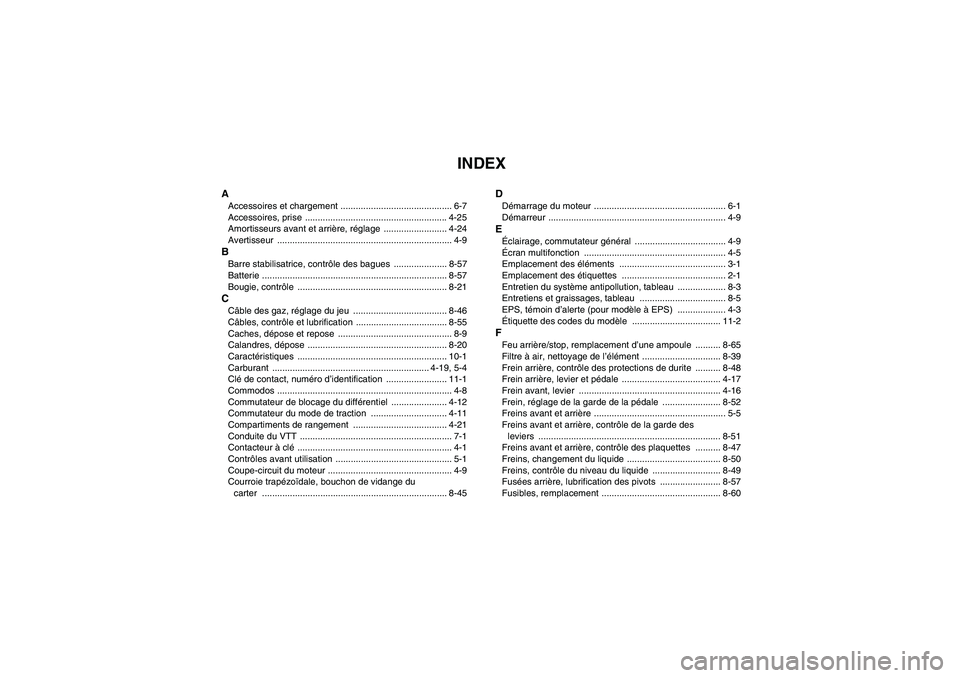

INDEX
AAccessoires et chargement ............................................ 6-7
Accessoires, prise ........................................................ 4-25
Amortisseurs avant et arrière, réglage ......................... 4-24
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contrôle des bagues ..................... 8-57
Batterie ......................................................................... 8-57
Bougie, contrôle ........................................................... 8-21CCâble des gaz, réglage du jeu ..................................... 8-46
Câbles, contrôle et lubrification .................................... 8-55
Caches, dépose et repose ............................................. 8-9
Calandres, dépose ....................................................... 8-20
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-19, 5-4
Clé de contact, numéro d’identification ........................ 11-1
Commodos ..................................................................... 4-8
Commutateur de blocage du différentiel ...................... 4-12
Commutateur du mode de traction .............................. 4-11
Compartiments de rangement ..................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contrôles avant utilisation .............................................. 5-1
Coupe-circuit du moteur ................................................. 4-9
Courroie trapézoïdale, bouchon de vidange du
carter ......................................................................... 8-45
DDémarrage du moteur .................................................... 6-1
Démarreur ...................................................................... 4-9EÉclairage, commutateur général .................................... 4-9
Écran multifonction ........................................................ 4-5
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 2-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau .................................. 8-5
EPS, témoin d’alerte (pour modèle à EPS) ................... 4-3
Étiquette des codes du modèle ................................... 11-2FFeu arrière/stop, remplacement d’une ampoule .......... 8-65
Filtre à air, nettoyage de l’élément ............................... 8-39
Frein arrière, contrôle des protections de durite .......... 8-48
Frein arrière, levier et pédale ....................................... 4-17
Frein avant, levier ........................................................ 4-16
Frein, réglage de la garde de la pédale ....................... 8-52
Freins avant et arrière .................................................... 5-5
Freins avant et arrière, contrôle de la garde des
leviers ........................................................................ 8-51
Freins avant et arrière, contrôle des plaquettes .......... 8-47
Freins, changement du liquide ..................................... 8-50
Freins, contrôle du niveau du liquide ........................... 8-49
Fusées arrière, lubrification des pivots ........................ 8-57
Fusibles, remplacement ............................................... 8-60
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM

HHuile de couple conique arrière ............................ 5-4, 8-28
Huile de différentiel ............................................... 5-4, 8-31
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-23IIndicateur 4 RM/blocage du différentiel .......................... 4-4
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation .............................................. 4-10LLevier des gaz ....................................................... 4-14, 5-6
Leviers de frein, contrôle et lubrification ....................... 8-55
Limiteur de vitesse ....................................................... 4-15
Liquide de refroidissement .................................... 5-4, 8-33
Lubrification de l’arbre de direction .............................. 8-57MManuel du propriétaire et trousse de réparation ............ 8-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPanne du moteur, témoin ............................................... 4-3
Pannes, diagnostic ....................................................... 8-68
Pannes, schémas de diagnostic .................................. 8-70
Pare-étincelles, nettoyage ............................................ 8-43
Pédale de frein, contrôle et lubrification ....................... 8-56
Phares, réglage du faisceau ........................................ 8-65
Phares, remplacement d’une ampoule ........................ 8-62
Pneus ............................................................................. 5-6
Pneus, limite d’usure ...................................................... 5-8
Pneus, mesure de la pression ........................................ 5-7
Porte-bagages arrière .................................................. 4-23Porte-bagages avant .................................................... 4-23
RRemisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................. 4-18
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-66
Roues, repose .............................................................. 8-67
Roulements de moyeu de roue, contrôle ..................... 8-56SSécurité .......................................................................... 1-1
Sélecteur de marche .................................................... 4-17
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité ..... 8-47
Selle ............................................................................. 4-20
Soufflets d’essieu ......................................................... 8-54
Soupapes, jeu .............................................................. 8-47
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin d’alerte du liquide de refroidissement ............... 4-2
Témoin de blocage du différentiel .................................. 4-5
Témoin de la gamme basse ........................................... 4-4
Témoin de la gamme haute ........................................... 4-4
Témoin de marche arrière .............................................. 4-2
Témoin de stationnement ............................................... 4-4
Témoin du point mort ..................................................... 4-2
Témoins et témoins d’alerte ........................................... 4-2VVéhicule, numéro d’identification ................................. 11-1
Visserie du châssis ........................................................ 5-8
U28P60F0.book Page 2 Thursday, April 17, 2008 8:34 AM

U28P60F0.book Page 3 Thursday, April 17, 2008 8:34 AM

YAMAHA MOTOR CO., LTD.
IMPRIMÉ SUR PAPIER RECYCLÉIMPRIMÉ AU JAPON
2008.04-1.1×1 CR
(F)
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM
