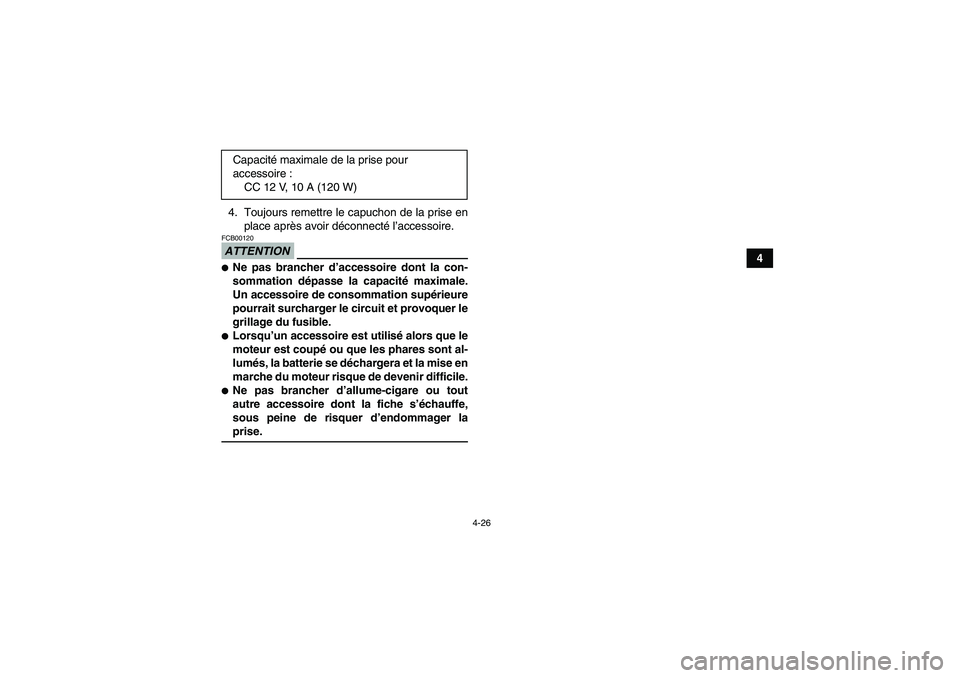

4-26
4 4. Toujours remettre le capuchon de la prise en
place après avoir déconnecté l’accessoire.
ATTENTIONFCB00120
Ne pas brancher d’accessoire dont la con-
sommation dépasse la capacité maximale.
Un accessoire de consommation supérieure
pourrait surcharger le circuit et provoquer le
grillage du fusible.
Lorsqu’un accessoire est utilisé alors que le
moteur est coupé ou que les phares sont al-
lumés, la batterie se déchargera et la mise en
marche du moteur risque de devenir difficile.
Ne pas brancher d’allume-cigare ou tout
autre accessoire dont la fiche s’échauffe,
sous peine de risquer d’endommager laprise.Capacité maximale de la prise pour
accessoire :
CC 12 V, 10 A (120 W)
U28P60F0.book Page 26 Thursday, April 17, 2008 8:34 AM

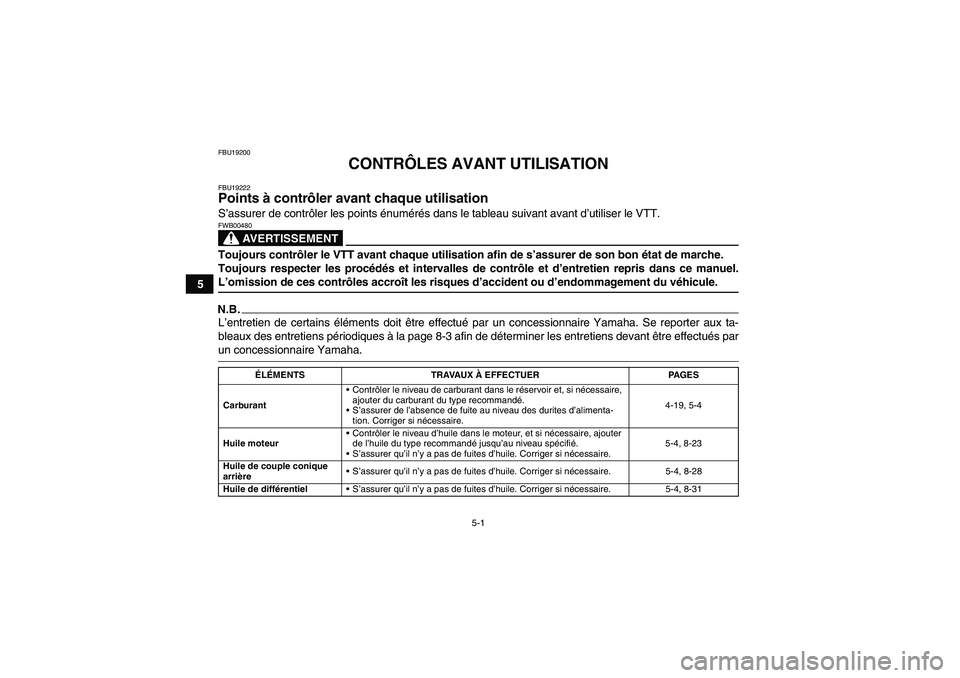

5-1
5
FBU19200
CONTRÔLES AVANT UTILISATION
FBU19222Points à contrôler avant chaque utilisation S’assurer de contrôler les points énumérés dans le tableau suivant avant d’utiliser le VTT.
AVERTISSEMENT
FWB00480Toujours contrôler le VTT avant chaque utilisation afin de s’assurer de son bon état de marche.
Toujours respecter les procédés et intervalles de contrôle et d’entretien repris dans ce manuel.L’omission de ces contrôles accroît les risques d’accident ou d’endommagement du véhicule.N.B.L’entretien de certains éléments doit être effectué par un concessionnaire Yamaha. Se reporter aux ta-
bleaux des entretiens périodiques à la page 8-3 afin de déterminer les entretiens devant être effectués parun concessionnaire Yamaha.
ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
CarburantContrôler le niveau de carburant dans le réservoir et, si nécessaire,
ajouter du carburant du type recommandé.
S’assurer de l’absence de fuite au niveau des durites d’alimenta-
tion. Corriger si nécessaire.4-19, 5-4
Huile moteurContrôler le niveau d’huile dans le moteur, et si nécessaire, ajouter
de l’huile du type recommandé jusqu’au niveau spécifié.
S’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire.5-4, 8-23
Huile de couple conique
arrièreS’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-28
Huile de différentielS’assurer qu’il n’y a pas de fuites d’huile. Corriger si nécessaire. 5-4, 8-31
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM

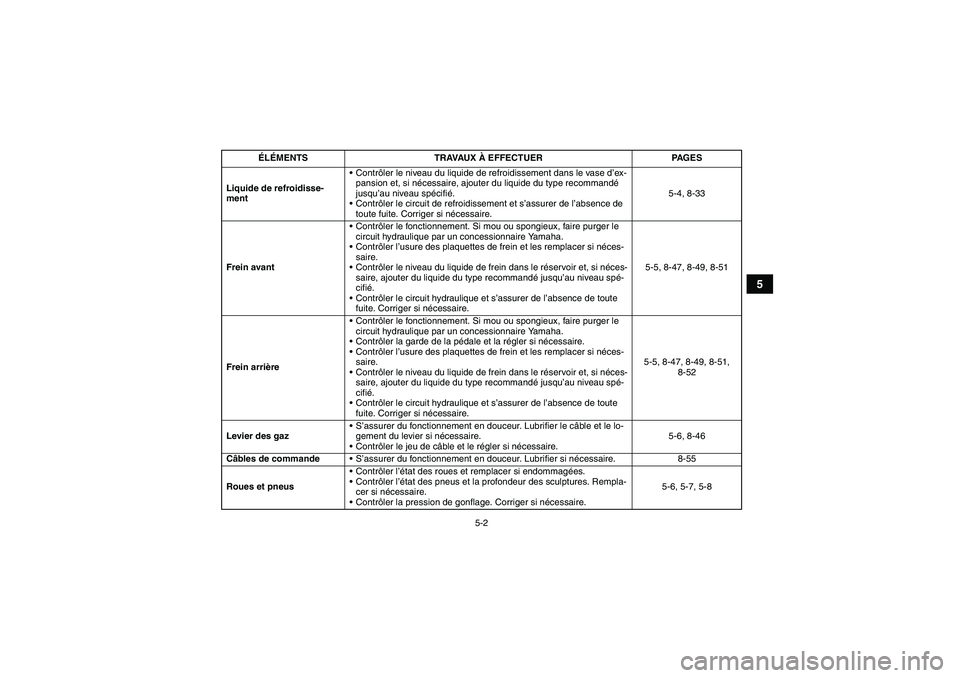

5-2
5
Liquide de refroidisse-
mentContrôler le niveau du liquide de refroidissement dans le vase d’ex-
pansion et, si nécessaire, ajouter du liquide du type recommandé
jusqu’au niveau spécifié.
Contrôler le circuit de refroidissement et s’assurer de l’absence de
toute fuite. Corriger si nécessaire.5-4, 8-33
Frein avantContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-5, 8-47, 8-49, 8-51
Frein arrièreContrôler le fonctionnement. Si mou ou spongieux, faire purger le
circuit hydraulique par un concessionnaire Yamaha.
Contrôler la garde de la pédale et la régler si nécessaire.
Contrôler l’usure des plaquettes de frein et les remplacer si néces-
saire.
Contrôler le niveau du liquide de frein dans le réservoir et, si néces-
saire, ajouter du liquide du type recommandé jusqu’au niveau spé-
cifié.
Contrôler le circuit hydraulique et s’assurer de l’absence de toute
fuite. Corriger si nécessaire.5-5, 8-47, 8-49, 8-51,
8-52
Levier des gazS’assurer du fonctionnement en douceur. Lubrifier le câble et le lo-
gement du levier si nécessaire.
Contrôler le jeu de câble et le régler si nécessaire.5-6, 8-46
Câbles de commandeS’assurer du fonctionnement en douceur. Lubrifier si nécessaire. 8-55
Roues et pneusContrôler l’état des roues et remplacer si endommagées.
Contrôler l’état des pneus et la profondeur des sculptures. Rempla-
cer si nécessaire.
Contrôler la pression de gonflage. Corriger si nécessaire.5-6, 5-7, 5-8 ÉLÉMENTS TRAVAUX À EFFECTUER PAGES
U28P60F0.book Page 2 Thursday, April 17, 2008 8:34 AM

5-3
5
Pédale de frein S’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-56
Leviers de freinS’assurer du fonctionnement en douceur. Si nécessaire, lubrifier les
points pivots.8-55
Soufflets d’essieuS’assurer de l’absence de craquelures ou autre endommagement
et remplacer si nécessaire.8-54
Visserie du châssisS’assurer que tous les écrous et vis sont correctement serrés. 5-8
Instruments, éclairage et
commandesContrôler le fonctionnement et corriger si nécessaire. 5-8 ÉLÉMENTS TRAVAUX À EFFECTUER PAGESU28P60F0.book Page 3 Thursday, April 17, 2008 8:34 AM

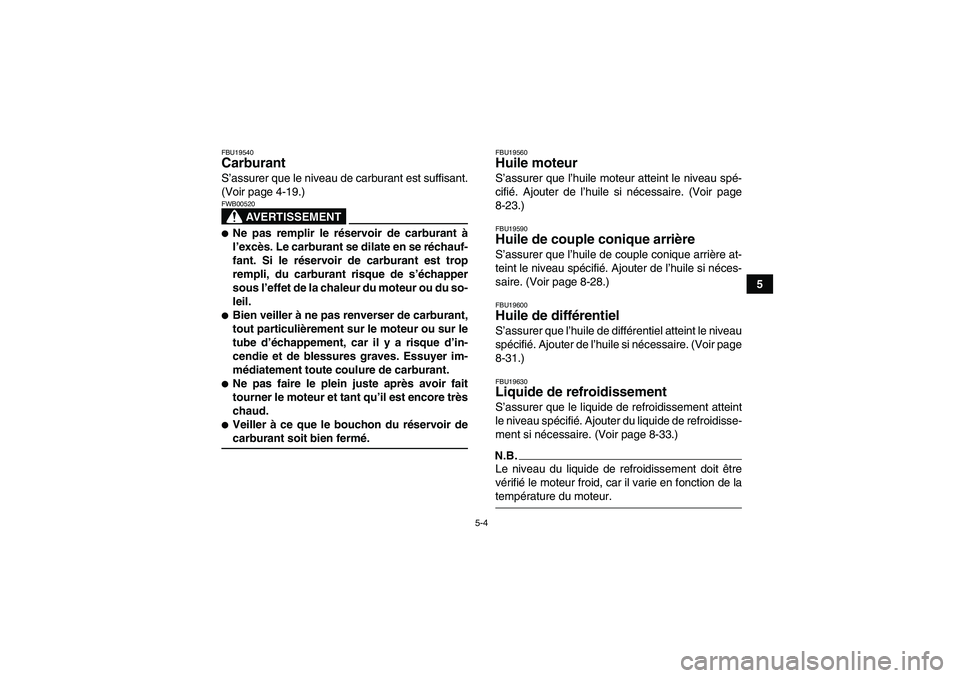

5-4
5
FBU19540Carburant S’assurer que le niveau de carburant est suffisant.
(Voir page 4-19.)
AVERTISSEMENT
FWB00520
Ne pas remplir le réservoir de carburant à
l’excès. Le carburant se dilate en se réchauf-
fant. Si le réservoir de carburant est trop
rempli, du carburant risque de s’échapper
sous l’effet de la chaleur du moteur ou du so-
leil.
Bien veiller à ne pas renverser de carburant,
tout particulièrement sur le moteur ou sur le
tube d’échappement, car il y a risque d’in-
cendie et de blessures graves. Essuyer im-
médiatement toute coulure de carburant.
Ne pas faire le plein juste après avoir fait
tourner le moteur et tant qu’il est encore très
chaud.
Veiller à ce que le bouchon du réservoir decarburant soit bien fermé.
FBU19560Huile moteur S’assurer que l’huile moteur atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir page
8-23.)FBU19590Huile de couple conique arrière S’assurer que l’huile de couple conique arrière at-
teint le niveau spécifié. Ajouter de l’huile si néces-
saire. (Voir page 8-28.)FBU19600Huile de différentiel S’assurer que l’huile de différentiel atteint le niveau
spécifié. Ajouter de l’huile si nécessaire. (Voir page
8-31.)FBU19630Liquide de refroidissement S’assurer que le liquide de refroidissement atteint
le niveau spécifié. Ajouter du liquide de refroidisse-
ment si nécessaire. (Voir page 8-33.)N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de latempérature du moteur.
U28P60F0.book Page 4 Thursday, April 17, 2008 8:34 AM

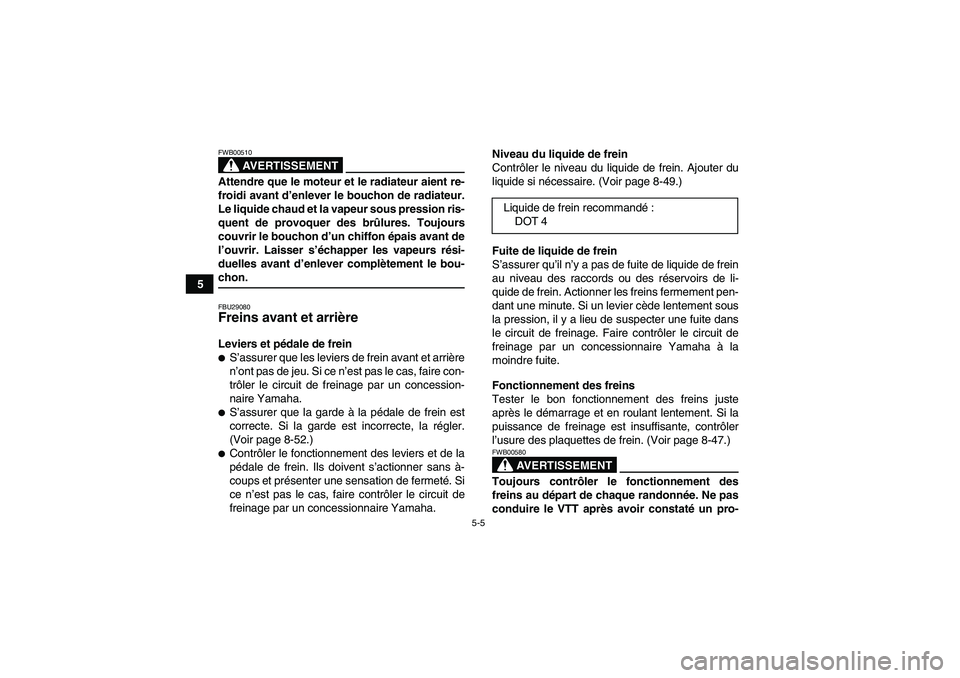

5-5
5
AVERTISSEMENT
FWB00510Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur sous pression ris-
quent de provoquer des brûlures. Toujours
couvrir le bouchon d’un chiffon épais avant de
l’ouvrir. Laisser s’échapper les vapeurs rési-
duelles avant d’enlever complètement le bou-chon.FBU29080Freins avant et arrière Leviers et pédale de frein
S’assurer que les leviers de frein avant et arrière
n’ont pas de jeu. Si ce n’est pas le cas, faire con-
trôler le circuit de freinage par un concession-
naire Yamaha.
S’assurer que la garde à la pédale de frein est
correcte. Si la garde est incorrecte, la régler.
(Voir page 8-52.)
Contrôler le fonctionnement des leviers et de la
pédale de frein. Ils doivent s’actionner sans à-
coups et présenter une sensation de fermeté. Si
ce n’est pas le cas, faire contrôler le circuit de
freinage par un concessionnaire Yamaha.Niveau du liquide de frein
Contrôler le niveau du liquide de frein. Ajouter du
liquide si nécessaire. (Voir page 8-49.)
Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si un levier cède lentement sous
la pression, il y a lieu de suspecter une fuite dans
le circuit de freinage. Faire contrôler le circuit de
freinage par un concessionnaire Yamaha à la
moindre fuite.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage et en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-47.)
AVERTISSEMENT
FWB00580Toujours contrôler le fonctionnement des
freins au départ de chaque randonnée. Ne pas
conduire le VTT après avoir constaté un pro- Liquide de frein recommandé:
DOT 4
U28P60F0.book Page 5 Thursday, April 17, 2008 8:34 AM

5-6
5 blème de freinage, car les freins pourraient lâ-
cher et cela risque d’être à l’origine d’un acci-
dent. Si le problème ne peut être résolu en
suivant les procédés repris dans ce manuel,
s’adresser à un concessionnaire Yamaha afin
d’en déterminer la cause.FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.FBU19792Pneus
AVERTISSEMENT
FWB00602La conduite d’un VTT équipé de pneus du type
incorrect ou dont la pression de gonflage est
inégale ou incorrecte pourrait entraîner une
perte de contrôle du véhicule et augmenterait
les risques d’accident.
Lire attentivement ce qui suit :

Les pneus mentionnés ci-dessous ont été
approuvés par la Yamaha Motor Co., Ltd.
pour ce modèle. Il est déconseillé de monter
d’autre combinaison de pneus sur le quad.
Avant :
Fabricant/modèle :
YFM5FGPY CHENG SHIN/C828-4P
(AUS)(NZL)
YFM5FGPY DUNLOP/KT421 (EUR)
YFM5FGY CHENG SHIN/C828-4P
(AUS)(NZL)
YFM5FGY DUNLOP/KT421 (EUR)
Taille :
AT25 x 8-12
Type :
Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
YFM5FGPY CHENG SHIN/C828-4P
(AUS)(NZL)
YFM5FGPY DUNLOP/KT425 (EUR)
YFM5FGY CHENG SHIN/C828-4P
(AUS)(NZL)
YFM5FGY DUNLOP/KT425 (EUR)
Taille :
AT25 x 10-12
U28P60F0.book Page 6 Thursday, April 17, 2008 8:34 AM

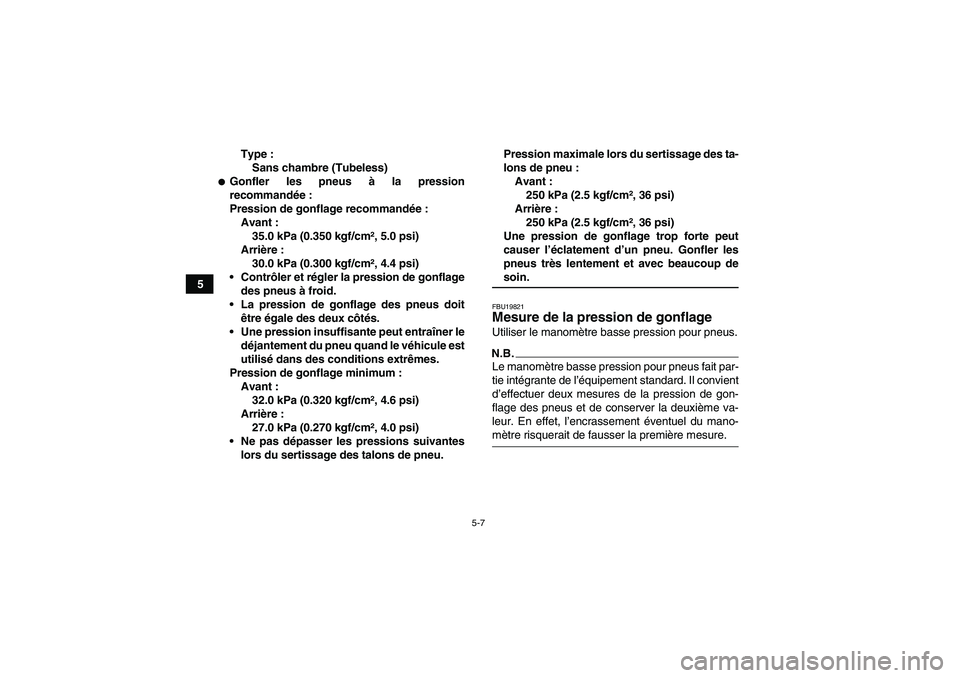

5-7
5Type :
Sans chambre (Tubeless)

Gonfler les pneus à la pression
recommandée:
Pression de gonflage recommandée:
Avant :
35.0 kPa (0.350 kgf/cm², 5.0 psi)
Arrière :
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Contrôler et régler la pression de gonflage
des pneus à froid.
La pression de gonflage des pneus doit
être égale des deux côtés.
Une pression insuffisante peut entraîner le
déjantement du pneu quand le véhicule est
utilisé dans des conditions extrêmes.
Pression de gonflage minimum :
Avant :
32.0 kPa (0.320 kgf/cm², 4.6 psi)
Arrière :
27.0 kPa (0.270 kgf/cm², 4.0 psi)
Ne pas dépasser les pressions suivantes
lors du sertissage des talons de pneu.Pression maximale lors du sertissage des ta-
lons de pneu :
Avant :
250 kPa (2.5 kgf/cm², 36 psi)
Arrière :
250 kPa (2.5 kgf/cm², 36 psi)
Une pression de gonflage trop forte peut
causer l’éclatement d’un pneu. Gonfler les
pneus très lentement et avec beaucoup de
soin.FBU19821Mesure de la pression de gonflage Utiliser le manomètre basse pression pour pneus.N.B.Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-mètre risquerait de fausser la première mesure.
U28P60F0.book Page 7 Thursday, April 17, 2008 8:34 AM

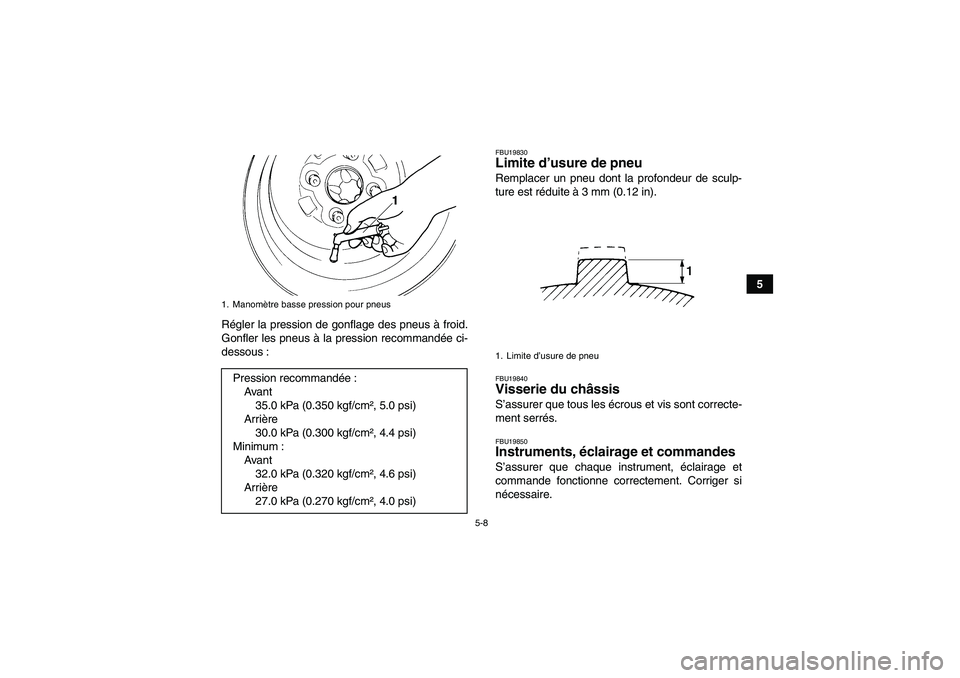

5-8
5
Régler la pression de gonflage des pneus à froid.
Gonfler les pneus à la pression recommandée ci-
dessous :
FBU19830Limite d’usure de pneu Remplacer un pneu dont la profondeur de sculp-
ture est réduite à 3 mm (0.12 in).FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.
1. Manomètre basse pression pour pneusPression recommandée:
Avan t
35.0 kPa (0.350 kgf/cm², 5.0 psi)
Arrière
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Minimum :
Avan t
32.0 kPa (0.320 kgf/cm², 4.6 psi)
Arrière
27.0 kPa (0.270 kgf/cm², 4.0 psi)
1. Limite d’usure de pneu
U28P60F0.book Page 8 Thursday, April 17, 2008 8:34 AM

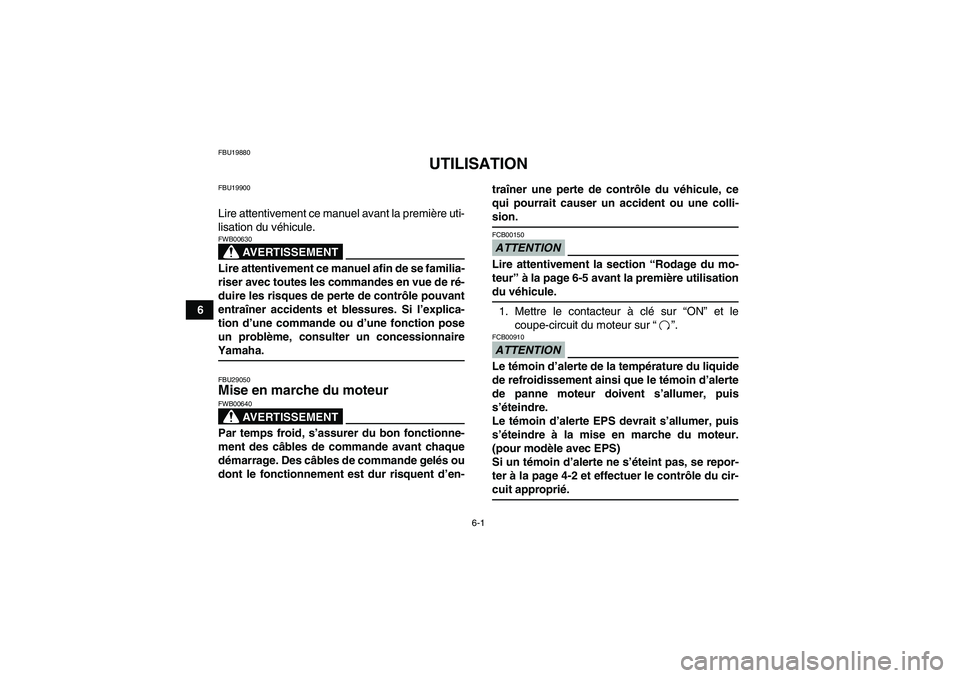

6-1
6
FBU19880
UTILISATION
FBU19900Lire attentivement ce manuel avant la première uti-
lisation du véhicule.
AVERTISSEMENT
FWB00630Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures. Si l’explica-
tion d’une commande ou d’une fonction pose
un problème, consulter un concessionnaireYamaha.FBU29050Mise en marche du moteur
AVERTISSEMENT
FWB00640Par temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant chaque
démarrage. Des câbles de commande gelés ou
dont le fonctionnement est dur risquent d’en-traîner une perte de contrôle du véhicule, ce
qui pourrait causer un accident ou une colli-
sion.ATTENTIONFCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-5 avant la première utilisationdu véhicule.
1. Mettre le contacteur à clé sur “ON” et le
coupe-circuit du moteur sur“”.ATTENTIONFCB00910Le témoin d’alerte de la température du liquide
de refroidissement ainsi que le témoin d’alerte
de panne moteur doivent s’allumer, puis
s’éteindre.
Le témoin d’alerte EPS devrait s’allumer, puis
s’éteindre à la mise en marche du moteur.
(pour modèle avec EPS)
Si un témoin d’alerte ne s’éteint pas, se repor-
ter à la page 4-2 et effectuer le contrôle du cir-cuit approprié.
U28P60F0.book Page 1 Thursday, April 17, 2008 8:34 AM
