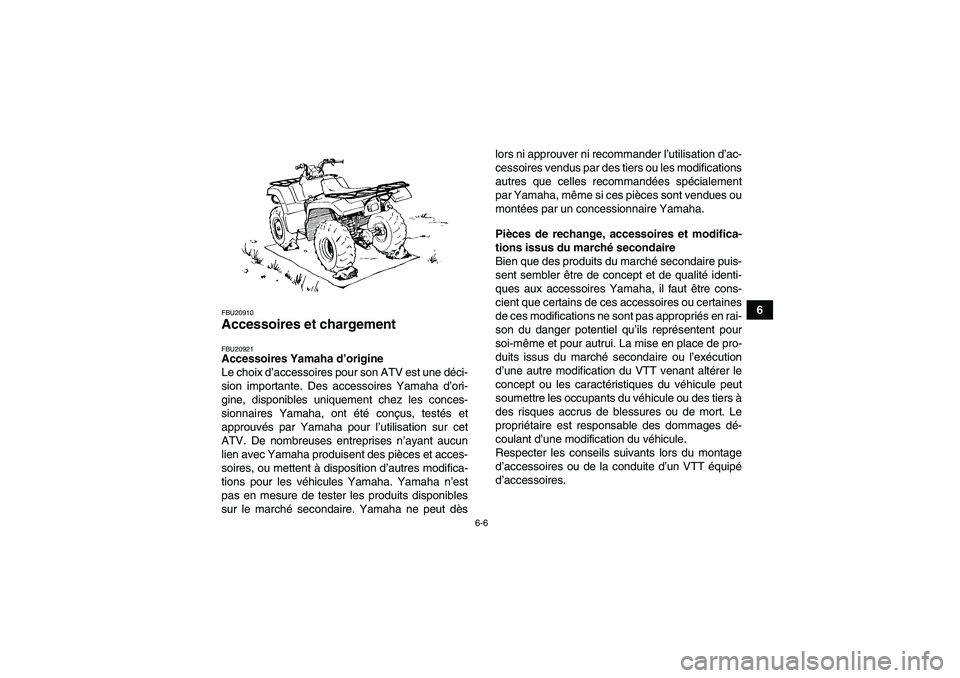

6-6
6
FBU20910Accessoires et chargement FBU20921Accessoires Yamaha d’origine
Le choix d’accessoires pour son ATV est une déci-
sion importante. Des accessoires Yamaha d’ori-
gine, disponibles uniquement chez les conces-
sionnaires Yamaha, ont été conçus, testés et
approuvés par Yamaha pour l’utilisation sur cet
ATV. De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et acces-
soires, ou mettent à disposition d’autres modifica-
tions pour les véhicules Yamaha. Yamaha n’est
pas en mesure de tester les produits disponibles
sur le marché secondaire. Yamaha ne peut dèslors ni approuver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les modifications
autres que celles recommandées spécialement
par Yamaha, même si ces pièces sont vendues ou
montées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et modifica-
tions issus du marché secondaire
Bien que des produits du marché secondaire puis-
sent sembler être de concept et de qualité identi-
ques aux accessoires Yamaha, il faut être cons-
cient que certains de ces accessoires ou certaines
de ces modifications ne sont pas appropriés en rai-
son du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place de pro-
duits issus du marché secondaire ou l’exécution
d’une autre modification du VTT venant altérer le
concept ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou des tiers à
des risques accrus de blessures ou de mort. Le
propriétaire est responsable des dommages dé-
coulant d’une modification du véhicule.
Respecter les conseils suivants lors du montage
d’accessoires ou de la conduite d’un VTT équipé
d’accessoires.U28P61F0.book Page 6 Wednesday, March 18, 2009 9:54 AM

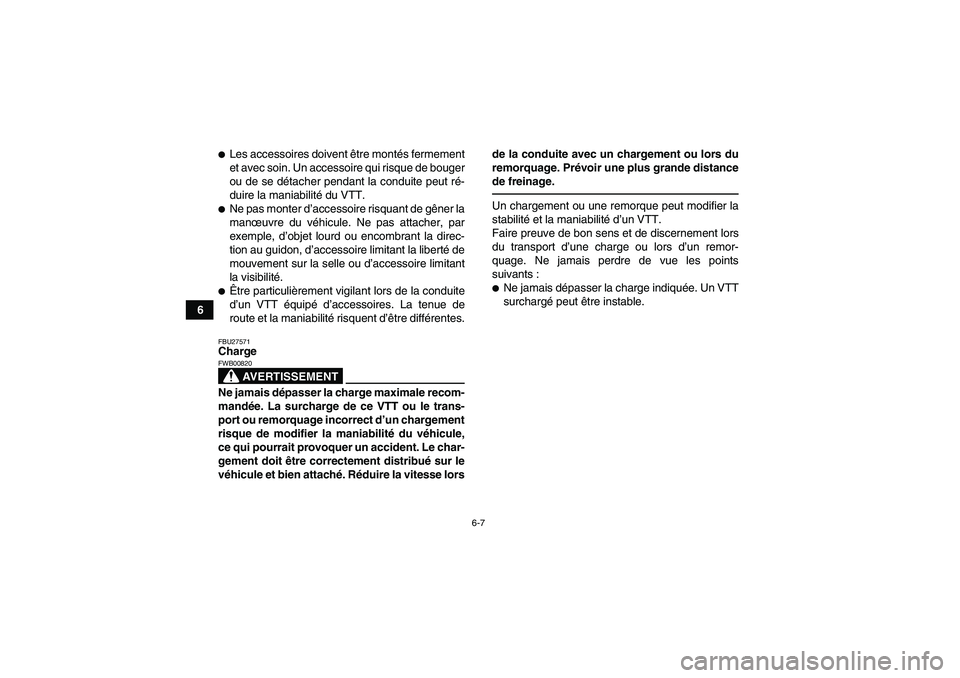

6-7
6

Les accessoires doivent être montés fermement
et avec soin. Un accessoire qui risque de bouger
ou de se détacher pendant la conduite peut ré-
duire la maniabilité du VTT.
Ne pas monter d’accessoire risquant de gêner la
manœuvre du véhicule. Ne pas attacher, par
exemple, d’objet lourd ou encombrant la direc-
tion au guidon, d’accessoire limitant la liberté de
mouvement sur la selle ou d’accessoire limitant
la visibilité.
Être particulièrement vigilant lors de la conduite
d’un VTT équipé d’accessoires. La tenue de
route et la maniabilité risquent d’être différentes.FBU27571Charge
AVERTISSEMENT
FWB00820Ne jamais dépasser la charge maximale recom-
mandée. La surcharge de ce VTT ou le trans-
port ou remorquage incorrect d’un chargement
risque de modifier la maniabilité du véhicule,
ce qui pourrait provoquer un accident. Le char-
gement doit être correctement distribué sur le
véhicule et bien attaché. Réduire la vitesse lorsde la conduite avec un chargement ou lors du
remorquage. Prévoir une plus grande distance
de freinage.
Un chargement ou une remorque peut modifier la
stabilité et la maniabilité d’un VTT.
Faire preuve de bon sens et de discernement lors
du transport d’une charge ou lors d’un remor-
quage. Ne jamais perdre de vue les points
suivants :
Ne jamais dépasser la charge indiquée. Un VTT
surchargé peut être instable.
U28P61F0.book Page 7 Wednesday, March 18, 2009 9:54 AM

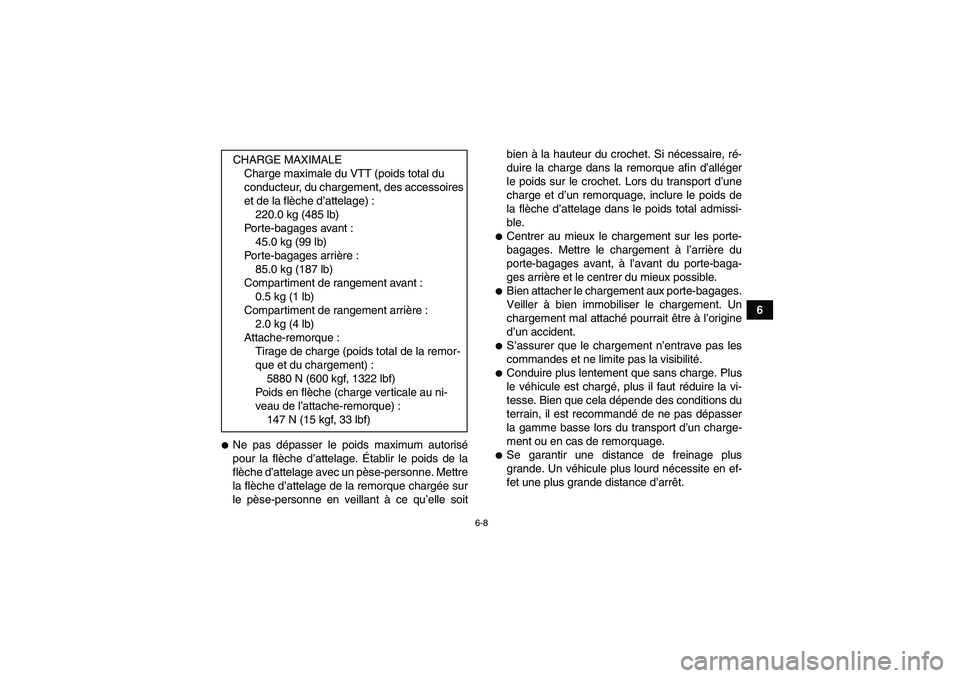

6-8
6

Ne pas dépasser le poids maximum autorisé
pour la flèche d’attelage. Établir le poids de la
flèche d’attelage avec un pèse-personne. Mettre
la flèche d’attelage de la remorque chargée sur
le pèse-personne en veillant à ce qu’elle soitbien à la hauteur du crochet. Si nécessaire, ré-
duire la charge dans la remorque afin d’alléger
le poids sur le crochet. Lors du transport d’une
charge et d’un remorquage, inclure le poids de
la flèche d’attelage dans le poids total admissi-
ble.

Centrer au mieux le chargement sur les porte-
bagages. Mettre le chargement à l’arrière du
porte-bagages avant, à l’avant du porte-baga-
ges arrière et le centrer du mieux possible.
Bien attacher le chargement aux porte-bagages.
Veiller à bien immobiliser le chargement. Un
chargement mal attaché pourrait être à l’origine
d’un accident.
S’assurer que le chargement n’entrave pas les
commandes et ne limite pas la visibilité.
Conduire plus lentement que sans charge. Plus
le véhicule est chargé, plus il faut réduire la vi-
tesse. Bien que cela dépende des conditions du
terrain, il est recommandé de ne pas dépasser
la gamme basse lors du transport d’un charge-
ment ou en cas de remorquage.
Se garantir une distance de freinage plus
grande. Un véhicule plus lourd nécessite en ef-
fet une plus grande distance d’arrêt. CHARGE MAXIMALE
Charge maximale du VTT (poids total du
conducteur, du chargement, des accessoires
et de la flèche d’attelage) :
220.0 kg (485 lb)
Porte-bagages avant :
45.0 kg (99 lb)
Porte-bagages arrière :
85.0 kg (187 lb)
Compartiment de rangement avant :
0.5 kg (1 lb)
Compartiment de rangement arrière :
2.0 kg (4 lb)
Attache-remorque :
Tirage de charge (poids total de la remor-
que et du chargement) :
5880 N (600 kgf, 1322 lbf)
Poids en flèche (charge ver ticale au ni-
veau de l’attache-remorque) :
147 N (15 kgf, 33 lbf)
U28P61F0.book Page 8 Wednesday, March 18, 2009 9:54 AM

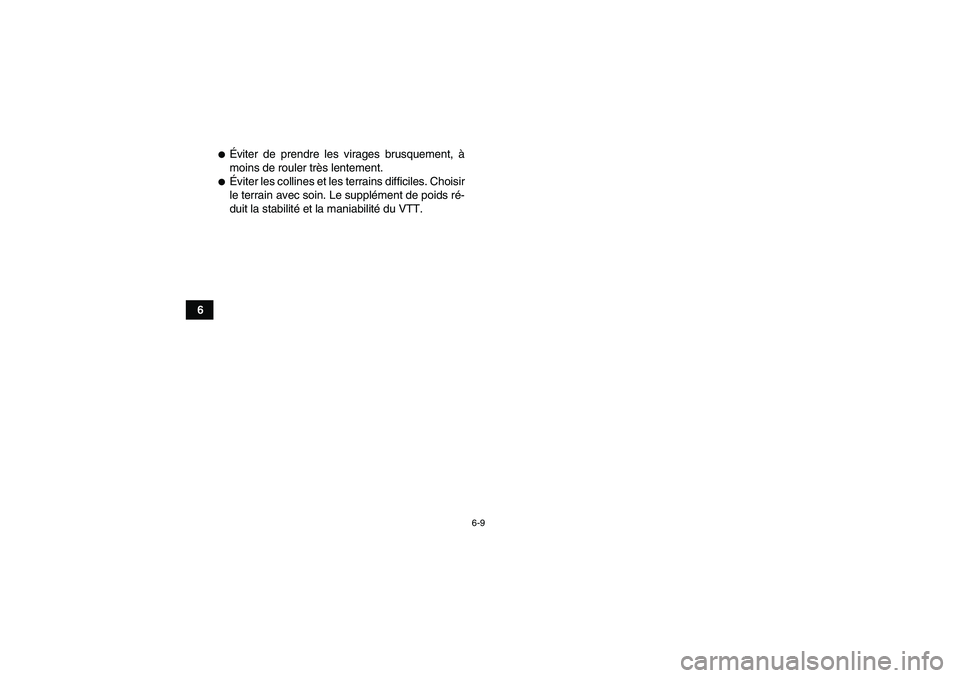

6-9
6

Éviter de prendre les virages brusquement, à
moins de rouler très lentement.
Éviter les collines et les terrains difficiles. Choisir
le terrain avec soin. Le supplément de poids ré-
duit la stabilité et la maniabilité du VTT.
U28P61F0.book Page 9 Wednesday, March 18, 2009 9:54 AM

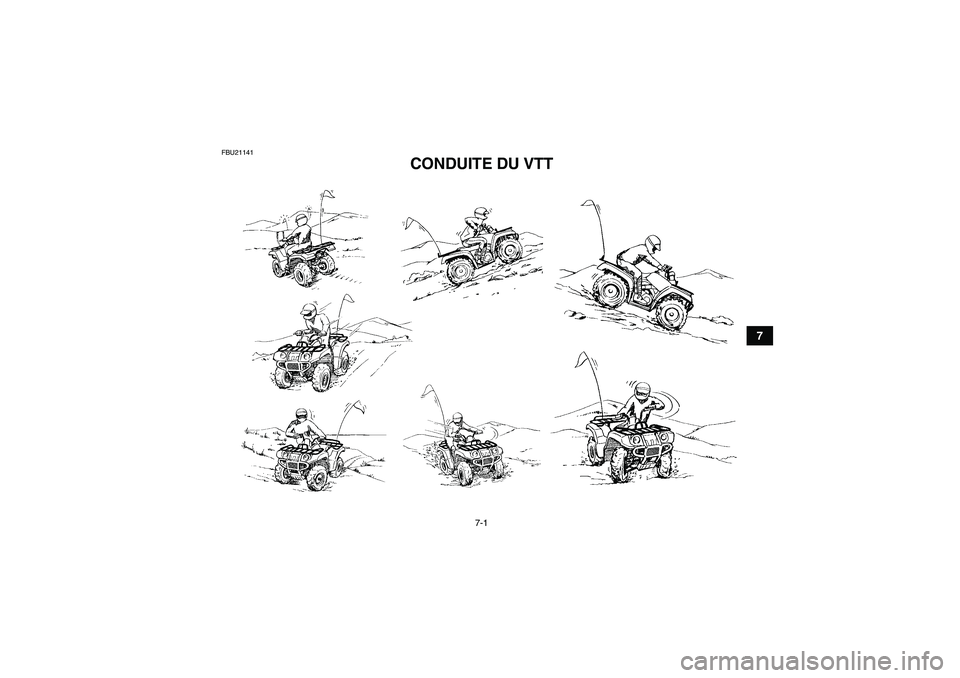

7-1
7
FBU21141
CONDUITE DU VTT
U28P61F0.book Page 1 Wednesday, March 18, 2009 9:54 AM

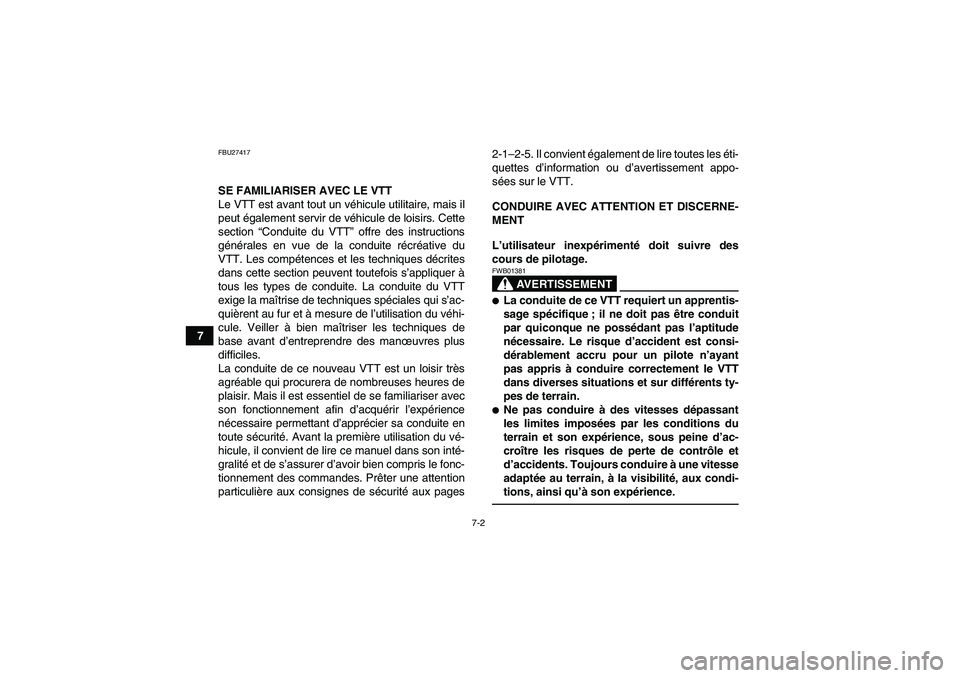

7-2
7
FBU27417SE FAMILIARISER AVEC LE VTT
Le VTT est avant tout un véhicule utilitaire, mais il
peut également servir de véhicule de loisirs. Cette
section “Conduite du VTT” offre des instructions
générales en vue de la conduite récréative du
VTT. Les compétences et les techniques décrites
dans cette section peuvent toutefois s’appliquer à
tous les types de conduite. La conduite du VTT
exige la maîtrise de techniques spéciales qui s’ac-
quièrent au fur et à mesure de l’utilisation du véhi-
cule. Veiller à bien maîtriser les techniques de
base avant d’entreprendre des manœuvres plus
difficiles.
La conduite de ce nouveau VTT est un loisir très
agréable qui procurera de nombreuses heures de
plaisir. Mais il est essentiel de se familiariser avec
son fonctionnement afin d’acquérir l’expérience
nécessaire permettant d’apprécier sa conduite en
toute sécurité. Avant la première utilisation du vé-
hicule, il convient de lire ce manuel dans son inté-
gralité et de s’assurer d’avoir bien compris le fonc-
tionnement des commandes. Prêter une attention
particulière aux consignes de sécurité aux pages2-1–2-5. Il convient également de lire toutes les éti-
quettes d’information ou d’avertissement appo-
sées sur le VTT.
CONDUIRE AVEC ATTENTION ET DISCERNE-
MENT
L’utilisateur inexpérimenté doit suivre des
cours de pilotage.
AVERTISSEMENT
FWB01381
La conduite de ce VTT requiert un apprentis-
sage spécifique ; il ne doit pas être conduit
par quiconque ne possédant pas l’aptitude
nécessaire. Le risque d’accident est consi-
dérablement accru pour un pilote n’ayant
pas appris à conduire correctement le VTT
dans diverses situations et sur différents ty-
pes de terrain.
Ne pas conduire à des vitesses dépassant
les limites imposées par les conditions du
terrain et son expérience, sous peine d’ac-
croître les risques de perte de contrôle et
d’accidents. Toujours conduire à une vitesse
adaptée au terrain, à la visibilité, aux condi-
tions, ainsi qu’à son expérience.
U28P61F0.book Page 2 Wednesday, March 18, 2009 9:54 AM

7-3

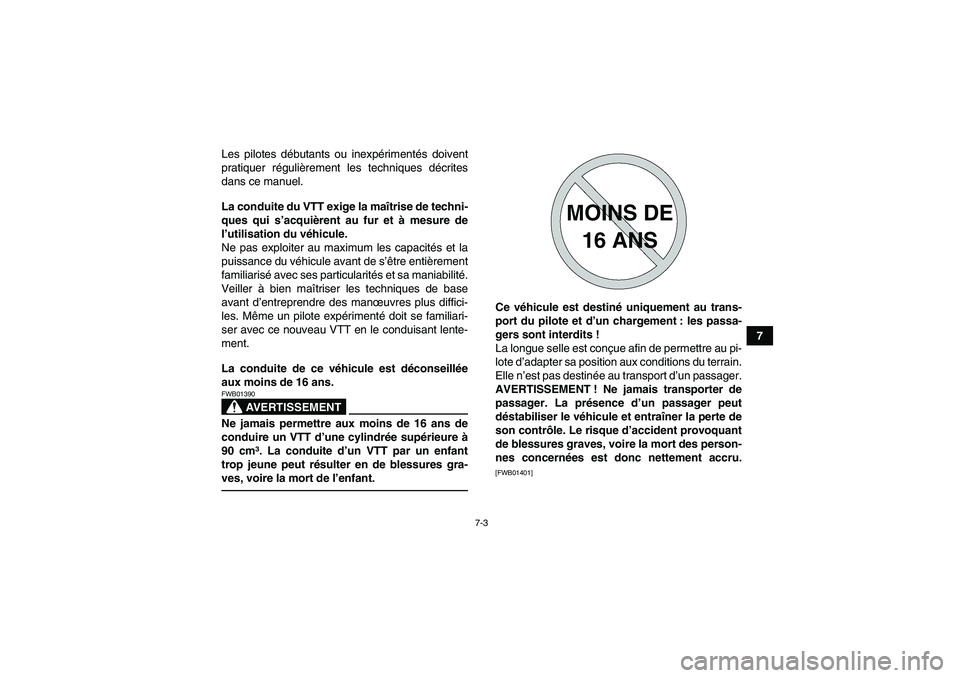

7 Les pilotes débutants ou inexpérimentés doivent
pratiquer régulièrement les techniques décrites
dans ce manuel.
La conduite du VTT exige la maîtrise de techni-
ques qui s’acquièrent au fur et à mesure de
l’utilisation du véhicule.
Ne pas exploiter au maximum les capacités et la
puissance du véhicule avant de s’être entièrement
familiarisé avec ses particularités et sa maniabilité.
Veiller à bien maîtriser les techniques de base
avant d’entreprendre des manœuvres plus diffici-
les. Même un pilote expérimenté doit se familiari-
ser avec ce nouveau VTT en le conduisant lente-
ment.
La conduite de ce véhicule est déconseillée
aux moins de 16 ans.
AVERTISSEMENT
FWB01390Ne jamais permettre aux moins de 16 ans de
conduire un VTT d’une cylindrée supérieure à
90 cm³. La conduite d’un VTT par un enfant
trop jeune peut résulter en de blessures gra-
ves, voire la mort de l’enfant.
Ce véhicule est destiné uniquement au trans-
port du pilote et d’un chargement : les passa-
gers sont interdits !
La longue selle est conçue afin de permettre au pi-
lote d’adapter sa position aux conditions du terrain.
Elle n’est pas destinée au transport d’un passager.
AVERTISSEMENT ! Ne jamais transporter de
passager. La présence d’un passager peut
déstabiliser le véhicule et entraîner la perte de
son contrôle. Le risque d’accident provoquant
de blessures graves, voire la mort des person-
nes concernées est donc nettement accru.[FWB01401]
U28P61F0.book Page 3 Wednesday, March 18, 2009 9:54 AM

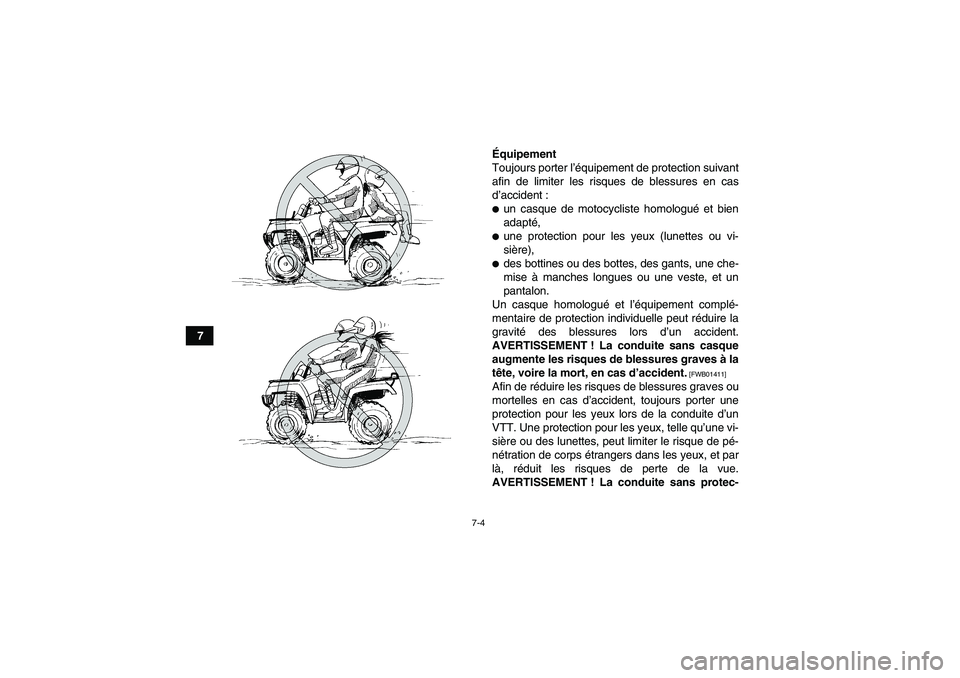

7-4
7Équipement
Toujours porter l’équipement de protection suivant
afin de limiter les risques de blessures en cas
d’accident :

un casque de motocycliste homologué et bien
adapté,
une protection pour les yeux (lunettes ou vi-
sière),
des bottines ou des bottes, des gants, une che-
mise à manches longues ou une veste, et un
pantalon.
Un casque homologué et l’équipement complé-
mentaire de protection individuelle peut réduire la
gravité des blessures lors d’un accident.
AVERTISSEMENT ! La conduite sans casque
augmente les risques de blessures graves à la
tête, voire la mort, en cas d’accident.
[FWB01411]
Afin de réduire les risques de blessures graves ou
mortelles en cas d’accident, toujours porter une
protection pour les yeux lors de la conduite d’un
VTT. Une protection pour les yeux, telle qu’une vi-
sière ou des lunettes, peut limiter le risque de pé-
nétration de corps étrangers dans les yeux, et par
là, réduit les risques de perte de la vue.
AVERTISSEMENT ! La conduite sans protec-
U28P61F0.book Page 4 Wednesday, March 18, 2009 9:54 AM

7-5

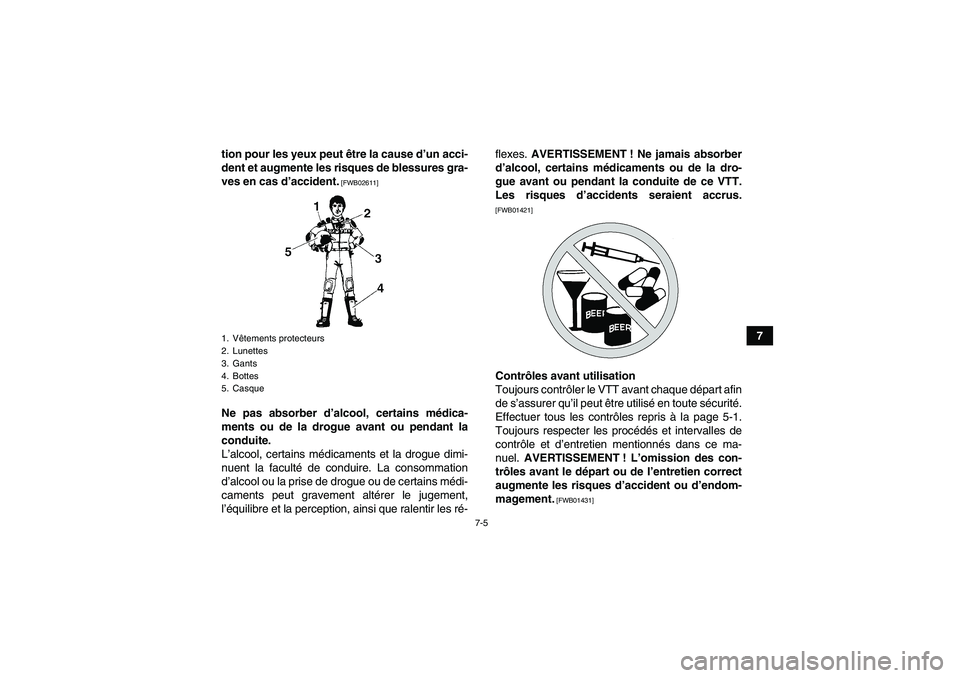

7 tion pour les yeux peut être la cause d’un acci-
dent et augmente les risques de blessures gra-
ves en cas d’accident.
[FWB02611]
Ne pas absorber d’alcool, certains médica-
ments ou de la drogue avant ou pendant la
conduite.
L’alcool, certains médicaments et la drogue dimi-
nuent la faculté de conduire. La consommation
d’alcool ou la prise de drogue ou de certains médi-
caments peut gravement altérer le jugement,
l’équilibre et la perception, ainsi que ralentir les ré-flexes. AVERTISSEMENT ! Ne jamais absorber
d’alcool, certains médicaments ou de la dro-
gue avant ou pendant la conduite de ce VTT.
Les risques d’accidents seraient accrus.
[FWB01421]Contrôles avant utilisation
Toujours contrôler le VTT avant chaque départ afin
de s’assurer qu’il peut être utilisé en toute sécurité.
Effectuer tous les contrôles repris à la page 5-1.
Toujours respecter les procédés et intervalles de
contrôle et d’entretien mentionnés dans ce ma-
nuel. AVERTISSEMENT ! L’omission des con-
trôles avant le départ ou de l’entretien correct
augmente les risques d’accident ou d’endom-
magement.
[FWB01431]
1. Vêtements protecteurs
2. Lunettes
3. Gants
4. Bottes
5. CasqueU28P61F0.book Page 5 Wednesday, March 18, 2009 9:54 AM

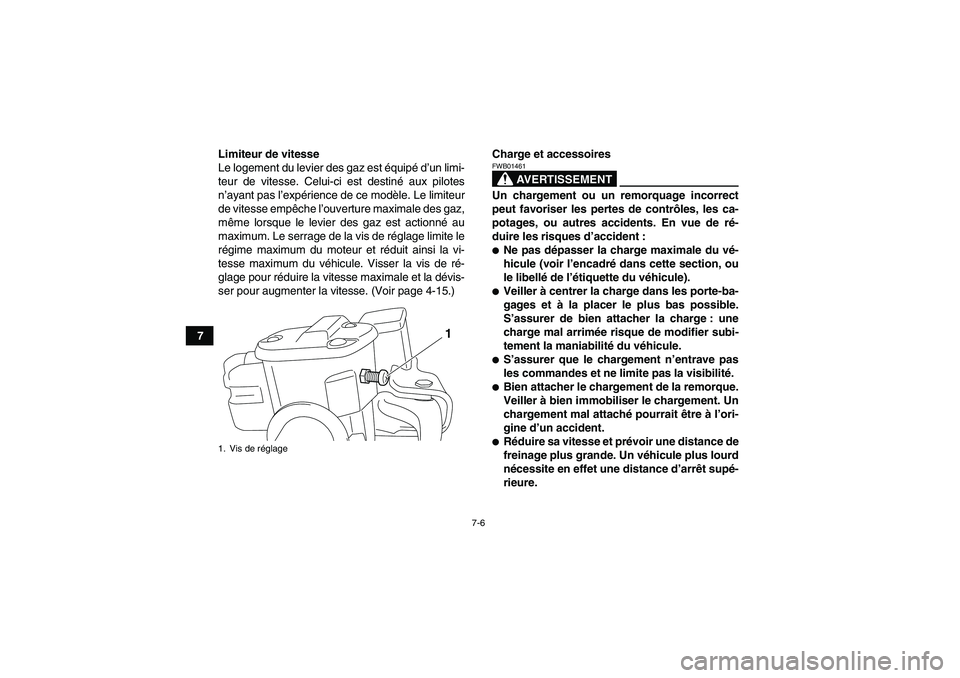

7-6
7Limiteur de vitesse
Le logement du levier des gaz est équipé d’un limi-
teur de vitesse. Celui-ci est destiné aux pilotes
n’ayant pas l’expérience de ce modèle. Le limiteur
de vitesse empêche l’ouverture maximale des gaz,
même lorsque le levier des gaz est actionné au
maximum. Le serrage de la vis de réglage limite le
régime maximum du moteur et réduit ainsi la vi-
tesse maximum du véhicule. Visser la vis de ré-
glage pour réduire la vitesse maximale et la dévis-
ser pour augmenter la vitesse. (Voir page 4-15.)Charge et accessoires
AVERTISSEMENT
FWB01461Un chargement ou un remorquage incorrect
peut favoriser les pertes de contrôles, les ca-
potages, ou autres accidents. En vue de ré-
duire les risques d’accident :
Ne pas dépasser la charge maximale du vé-
hicule (voir l’encadré dans cette section, ou
le libellé de l’étiquette du véhicule).
Veiller à centrer la charge dans les porte-ba-
gages et à la placer le plus bas possible.
S’assurer de bien attacher la charge : une
charge mal arrimée risque de modifier subi-
tement la maniabilité du véhicule.
S’assurer que le chargement n’entrave pas
les commandes et ne limite pas la visibilité.
Bien attacher le chargement de la remorque.
Veiller à bien immobiliser le chargement. Un
chargement mal attaché pourrait être à l’ori-
gine d’un accident.
Réduire sa vitesse et prévoir une distance de
freinage plus grande. Un véhicule plus lourd
nécessite en effet une distance d’arrêt supé-
rieure.
1. Vis de réglage
1
U28P61F0.book Page 6 Wednesday, March 18, 2009 9:54 AM
