YAMAHA GRIZZLY 550 2011 Manuale de Empleo (in Spanish)

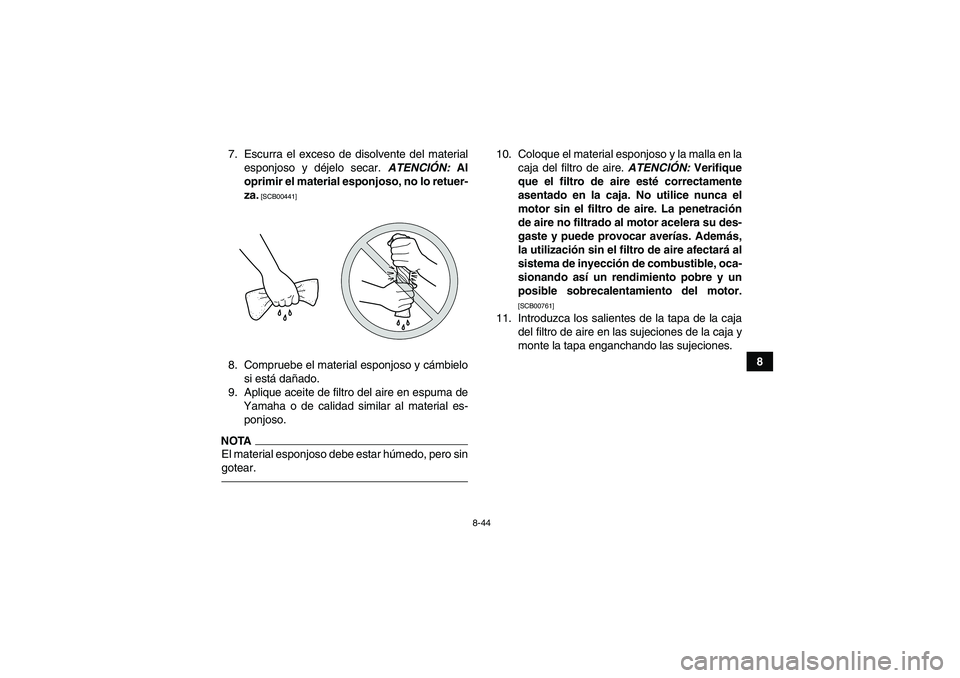

8-44
8 7. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
8. Compruebe el material esponjoso y cámbielo
si está dañado.
9. Aplique aceite de filtro del aire en espuma de
Yamaha o de calidad similar al material es-
ponjoso.NOTAEl material esponjoso debe estar húmedo, pero sin
gotear.
10. Coloque el material esponjoso y la malla en la
caja del filtro de aire. ATENCIÓN: Verifique
que el filtro de aire esté correctamente
asentado en la caja. No utilice nunca el
motor sin el filtro de aire. La penetración
de aire no filtrado al motor acelera su des-
gaste y puede provocar averías. Además,
la utilización sin el filtro de aire afectará al
sistema de inyección de combustible, oca-
sionando así un rendimiento pobre y un
posible sobrecalentamiento del motor.
[SCB00761]
11. Introduzca los salientes de la tapa de la caja
del filtro de aire en las sujeciones de la caja y
monte la tapa enganchando las sujeciones.
U28P62S0.book Page 44 Friday, March 12, 2010 10:07 AM

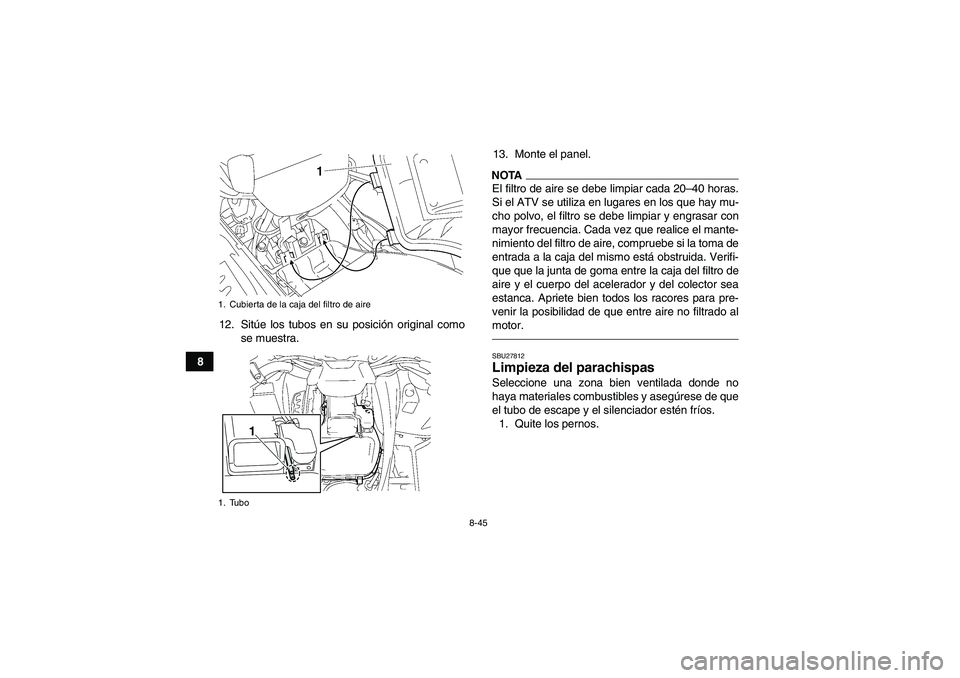

8-45
812. Sitúe los tubos en su posición original como
se muestra.13. Monte el panel.
NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y el cuerpo del acelerador y del colector sea
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.SBU27812Limpieza del parachispas Seleccione una zona bien ventilada donde no
haya materiales combustibles y asegúrese de que
el tubo de escape y el silenciador estén fríos.
1. Quite los pernos.
1. Cubierta de la caja del filtro de aire
1. Tubo
1
U28P62S0.book Page 45 Friday, March 12, 2010 10:07 AM

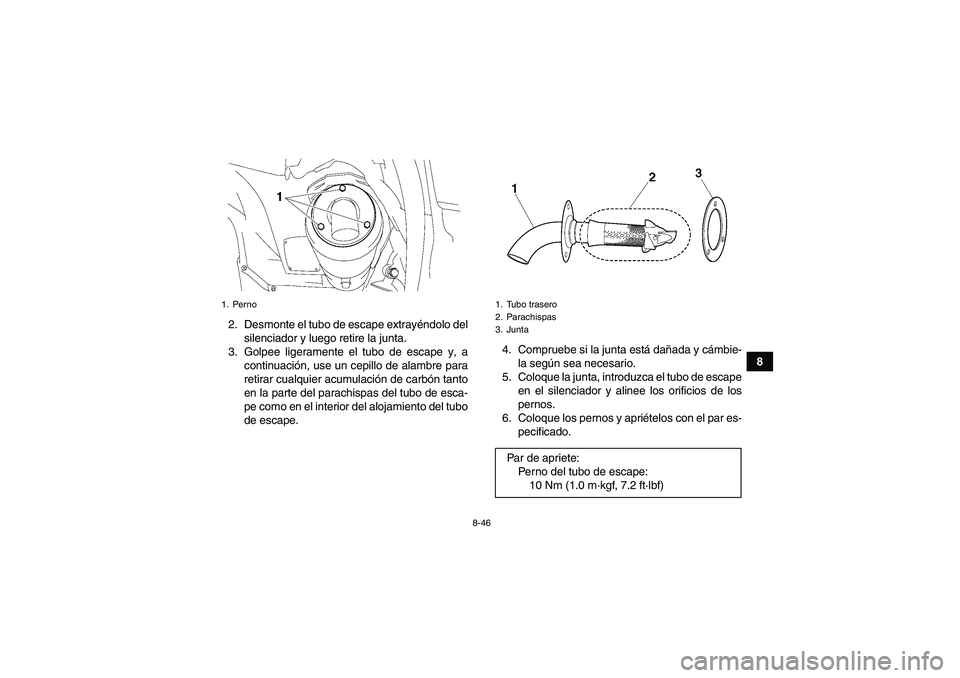

8-46
8 2. Desmonte el tubo de escape extrayéndolo del
silenciador y luego retire la junta.
3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del tubo
de escape.4. Compruebe si la junta está dañada y cámbie-
la según sea necesario.
5. Coloque la junta, introduzca el tubo de escape
en el silenciador y alinee los orificios de los
pernos.
6. Coloque los pernos y apriételos con el par es-
pecificado.
1. Perno
1. Tubo trasero
2. Parachispas
3. JuntaPar de apriete:
Perno del tubo de escape:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U28P62S0.book Page 46 Friday, March 12, 2010 10:07 AM

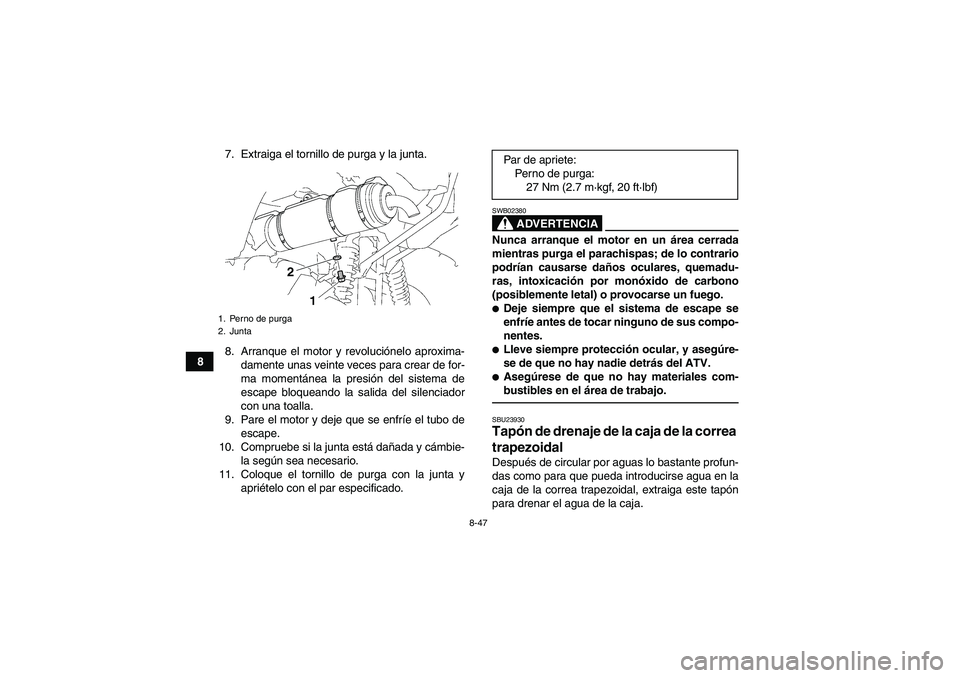

8-47
87. Extraiga el tornillo de purga y la junta.
8. Arranque el motor y revoluciónelo aproxima-
damente unas veinte veces para crear de for-
ma momentánea la presión del sistema de
escape bloqueando la salida del silenciador
con una toalla.
9. Pare el motor y deje que se enfríe el tubo de
escape.
10. Compruebe si la junta está dañada y cámbie-
la según sea necesario.
11. Coloque el tornillo de purga con la junta y
apriételo con el par especificado.
ADVERTENCIA
SWB02380Nunca arranque el motor en un área cerrada
mientras purga el parachispas; de lo contrario
podrían causarse daños oculares, quemadu-
ras, intoxicación por monóxido de carbono
(posiblemente letal) o provocarse un fuego.
Deje siempre que el sistema de escape se
enfríe antes de tocar ninguno de sus compo-
nentes.
Lleve siempre protección ocular, y asegúre-
se de que no hay nadie detrás del ATV.
Asegúrese de que no hay materiales com-
bustibles en el área de trabajo.SBU23930Tapón de drenaje de la caja de la correa
trapezoidal Después de circular por aguas lo bastante profun-
das como para que pueda introducirse agua en la
caja de la correa trapezoidal, extraiga este tapón
para drenar el agua de la caja.
1. Perno de purga
2. Junta
2
Par de apriete:
Perno de purga:
27 Nm (2.7 m·kgf, 20 ft·lbf)
U28P62S0.book Page 47 Friday, March 12, 2010 10:07 AM

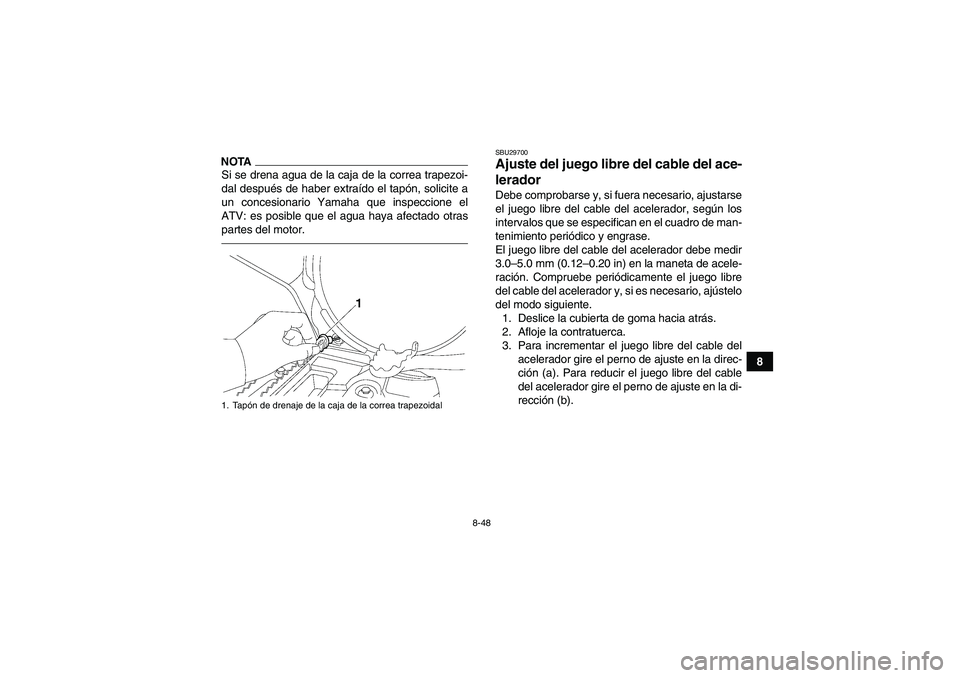

8-48
8
NOTASi se drena agua de la caja de la correa trapezoi-
dal después de haber extraído el tapón, solicite a
un concesionario Yamaha que inspeccione el
ATV: es posible que el agua haya afectado otras
partes del motor.
SBU29700Ajuste del juego libre del cable del ace-
lerador Debe comprobarse y, si fuera necesario, ajustarse
el juego libre del cable del acelerador, según los
intervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
El juego libre del cable del acelerador debe medir
3.0–5.0 mm (0.12–0.20 in) en la maneta de acele-
ración. Compruebe periódicamente el juego libre
del cable del acelerador y, si es necesario, ajústelo
del modo siguiente.
1. Deslice la cubierta de goma hacia atrás.
2. Afloje la contratuerca.
3. Para incrementar el juego libre del cable del
acelerador gire el perno de ajuste en la direc-
ción (a). Para reducir el juego libre del cable
del acelerador gire el perno de ajuste en la di-
rección (b).
1. Tapón de drenaje de la caja de la correa trapezoidalU28P62S0.book Page 48 Friday, March 12, 2010 10:07 AM

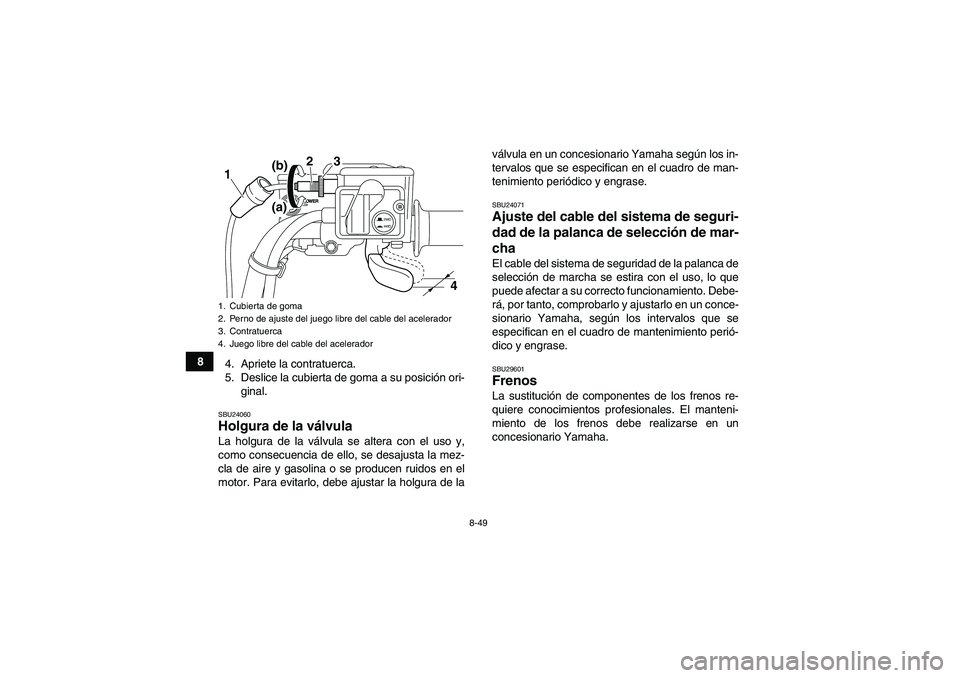

8-49
8
4. Apriete la contratuerca.
5. Deslice la cubierta de goma a su posición ori-
ginal.
SBU24060Holgura de la válvula La holgura de la válvula se altera con el uso y,
como consecuencia de ello, se desajusta la mez-
cla de aire y gasolina o se producen ruidos en el
motor. Para evitarlo, debe ajustar la holgura de laválvula en un concesionario Yamaha según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase.
SBU24071Ajuste del cable del sistema de seguri-
dad de la palanca de selección de mar-
cha El cable del sistema de seguridad de la palanca de
selección de marcha se estira con el uso, lo que
puede afectar a su correcto funcionamiento. Debe-
rá, por tanto, comprobarlo y ajustarlo en un conce-
sionario Yamaha, según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.SBU29601Frenos La sustitución de componentes de los frenos re-
quiere conocimientos profesionales. El manteni-
miento de los frenos debe realizarse en un
concesionario Yamaha.
1. Cubierta de goma
2. Perno de ajuste del juego libre del cable del acelerador
3. Contratuerca
4. Juego libre del cable del acelerador
2WD
4WD
3
2
1
4 (b)
(a)
U28P62S0.book Page 49 Friday, March 12, 2010 10:07 AM

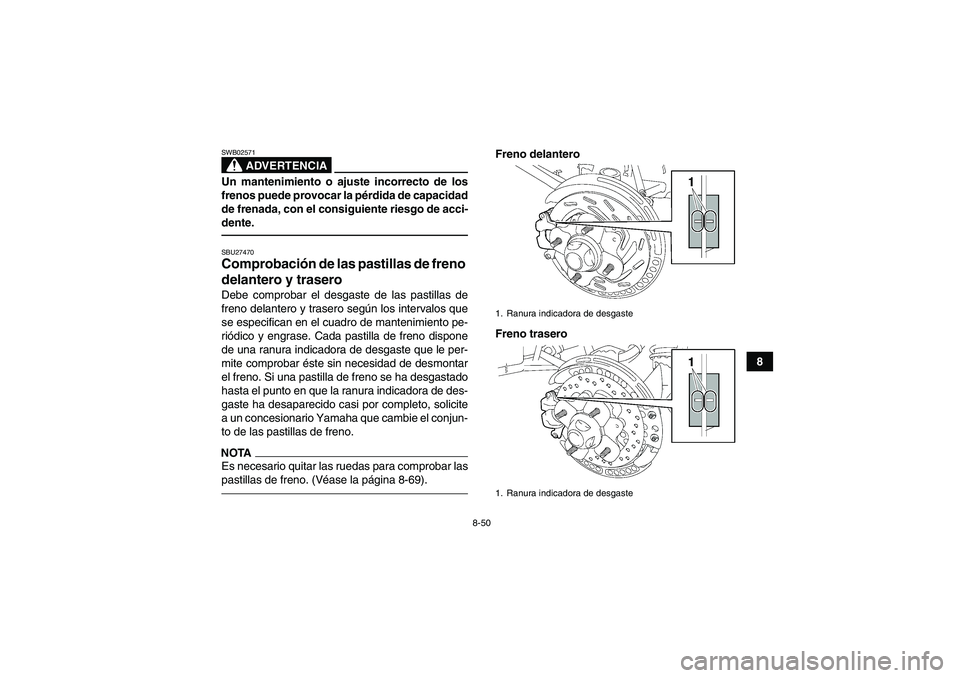

8-50
8
ADVERTENCIA
SWB02571Un mantenimiento o ajuste incorrecto de los
frenos puede provocar la pérdida de capacidad
de frenada, con el consiguiente riesgo de acci-
dente.SBU27470Comprobación de las pastillas de freno
delantero y trasero Debe comprobar el desgaste de las pastillas de
freno delantero y trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase. Cada pastilla de freno dispone
de una ranura indicadora de desgaste que le per-
mite comprobar éste sin necesidad de desmontar
el freno. Si una pastilla de freno se ha desgastado
hasta el punto en que la ranura indicadora de des-
gaste ha desaparecido casi por completo, solicite
a un concesionario Yamaha que cambie el conjun-
to de las pastillas de freno.NOTAEs necesario quitar las ruedas para comprobar las
pastillas de freno. (Véase la página 8-69).
Freno delantero
Freno trasero1. Ranura indicadora de desgaste
1. Ranura indicadora de desgaste
U28P62S0.book Page 50 Friday, March 12, 2010 10:07 AM

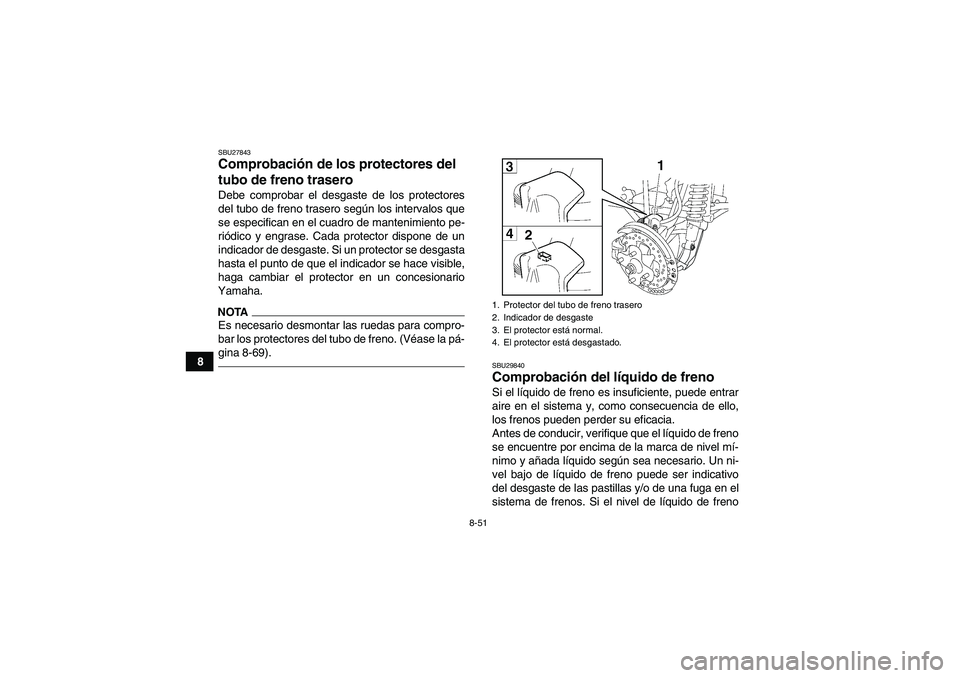

8-51
8
SBU27843Comprobación de los protectores del
tubo de freno trasero Debe comprobar el desgaste de los protectores
del tubo de freno trasero según los intervalos que
se especifican en el cuadro de mantenimiento pe-
riódico y engrase. Cada protector dispone de un
indicador de desgaste. Si un protector se desgasta
hasta el punto de que el indicador se hace visible,
haga cambiar el protector en un concesionario
Yamaha.NOTAEs necesario desmontar las ruedas para compro-
bar los protectores del tubo de freno. (Véase la pá-
gina 8-69).
SBU29840Comprobación del líquido de freno Si el líquido de freno es insuficiente, puede entrar
aire en el sistema y, como consecuencia de ello,
los frenos pueden perder su eficacia.
Antes de conducir, verifique que el líquido de freno
se encuentre por encima de la marca de nivel mí-
nimo y añada líquido según sea necesario. Un ni-
vel bajo de líquido de freno puede ser indicativo
del desgaste de las pastillas y/o de una fuga en el
sistema de frenos. Si el nivel de líquido de freno1. Protector del tubo de freno trasero
2. Indicador de desgaste
3. El protector está normal.
4. El protector está desgastado.
U28P62S0.book Page 51 Friday, March 12, 2010 10:07 AM

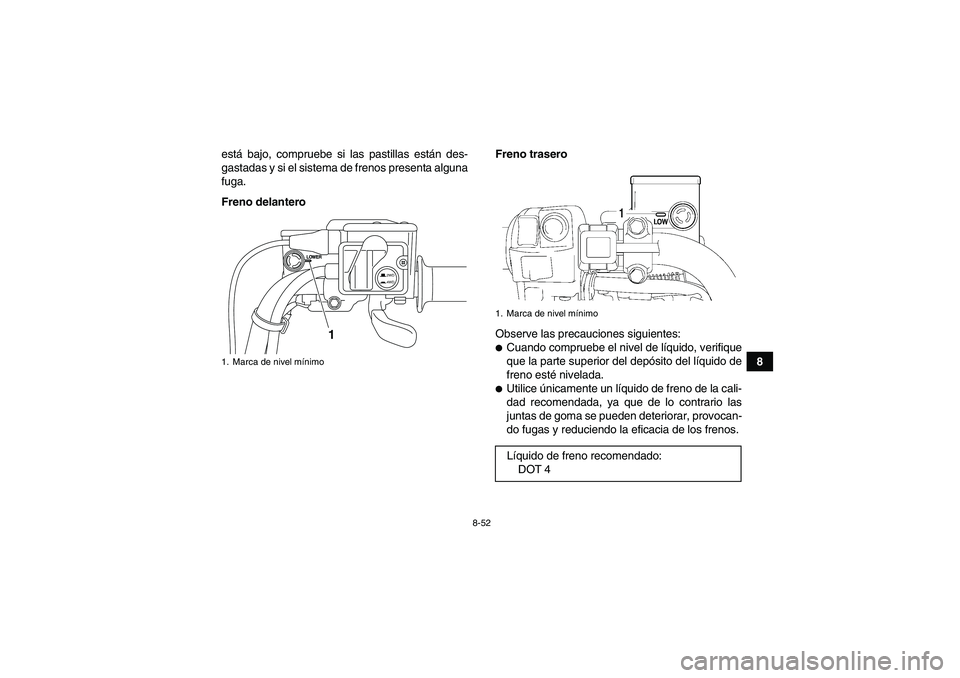

8-52
8 está bajo, compruebe si las pastillas están des-
gastadas y si el sistema de frenos presenta alguna
fuga.
Freno delanteroFreno trasero
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito del líquido de
freno esté nivelada.
Utilice únicamente un líquido de freno de la cali-
dad recomendada, ya que de lo contrario las
juntas de goma se pueden deteriorar, provocan-
do fugas y reduciendo la eficacia de los frenos.
1. Marca de nivel mínimo
2WD
4WD
1
1. Marca de nivel mínimoLíquido de freno recomendado:
DOT 4
U28P62S0.book Page 52 Friday, March 12, 2010 10:07 AM

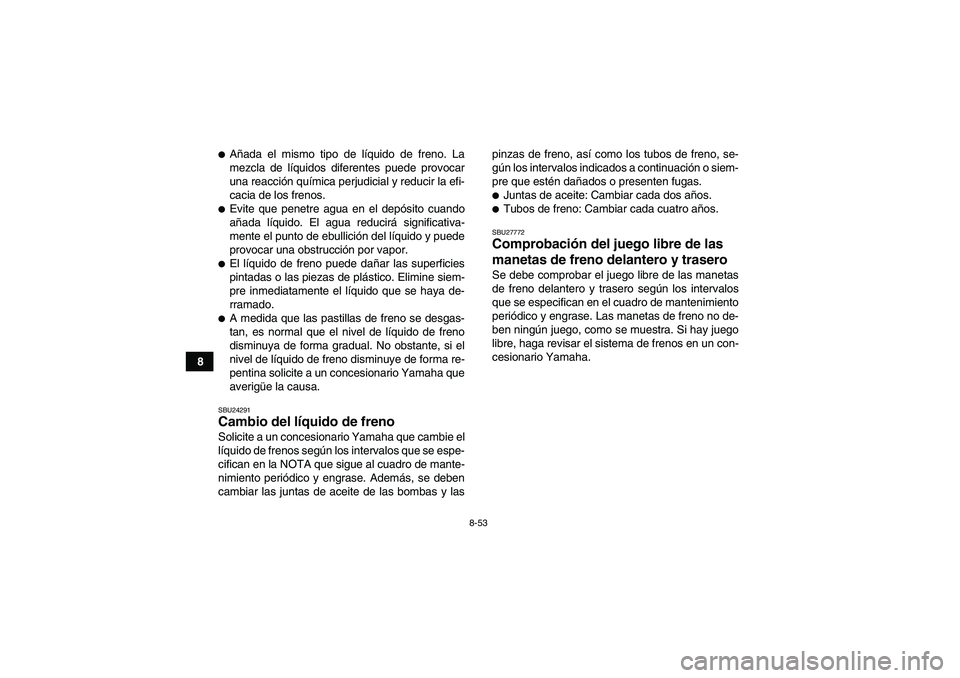

8-53
8

Añada el mismo tipo de líquido de freno. La
mezcla de líquidos diferentes puede provocar
una reacción química perjudicial y reducir la efi-
cacia de los frenos.
Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativa-
mente el punto de ebullición del líquido y puede
provocar una obstrucción por vapor.
El líquido de freno puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya de-
rramado.
A medida que las pastillas de freno se desgas-
tan, es normal que el nivel de líquido de freno
disminuya de forma gradual. No obstante, si el
nivel de líquido de freno disminuye de forma re-
pentina solicite a un concesionario Yamaha que
averigüe la causa.SBU24291Cambio del líquido de freno Solicite a un concesionario Yamaha que cambie el
líquido de frenos según los intervalos que se espe-
cifican en la NOTA que sigue al cuadro de mante-
nimiento periódico y engrase. Además, se deben
cambiar las juntas de aceite de las bombas y laspinzas de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación o siem-
pre que estén dañados o presenten fugas.

Juntas de aceite: Cambiar cada dos años.
Tubos de freno: Cambiar cada cuatro años.SBU27772Comprobación del juego libre de las
manetas de freno delantero y trasero Se debe comprobar el juego libre de las manetas
de freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Las manetas de freno no de-
ben ningún juego, como se muestra. Si hay juego
libre, haga revisar el sistema de frenos en un con-
cesionario Yamaha.
U28P62S0.book Page 53 Friday, March 12, 2010 10:07 AM
