YAMAHA GRIZZLY 550 2011 Manuale de Empleo (in Spanish)

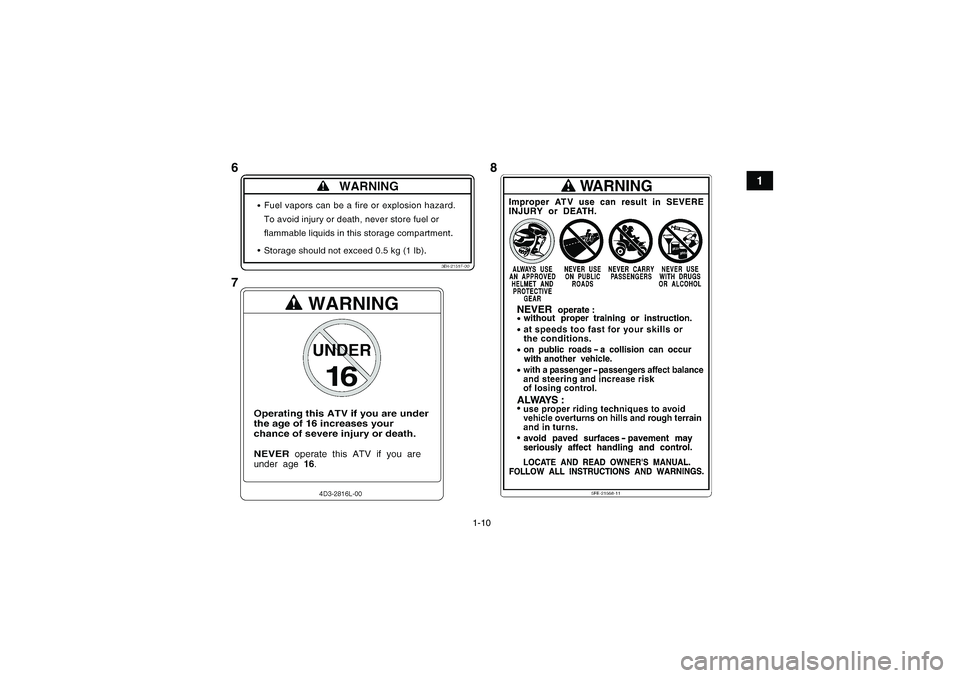

1-10
1
8 6
7
U28P62S0.book Page 10 Friday, March 12, 2010 10:07 AM

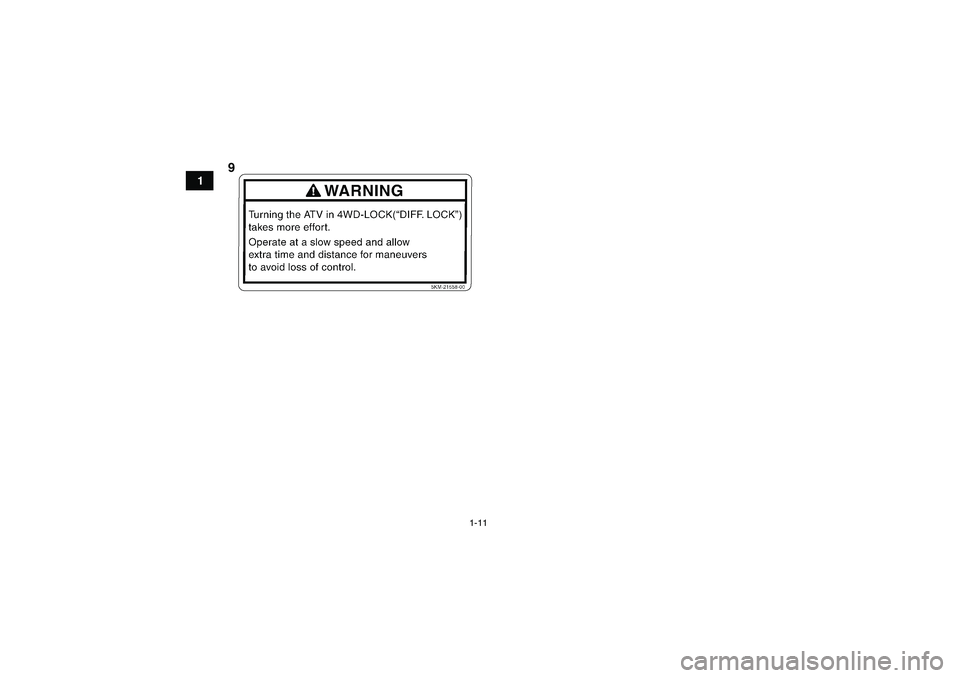

1-11
1
9
U28P62S0.book Page 11 Friday, March 12, 2010 10:07 AM

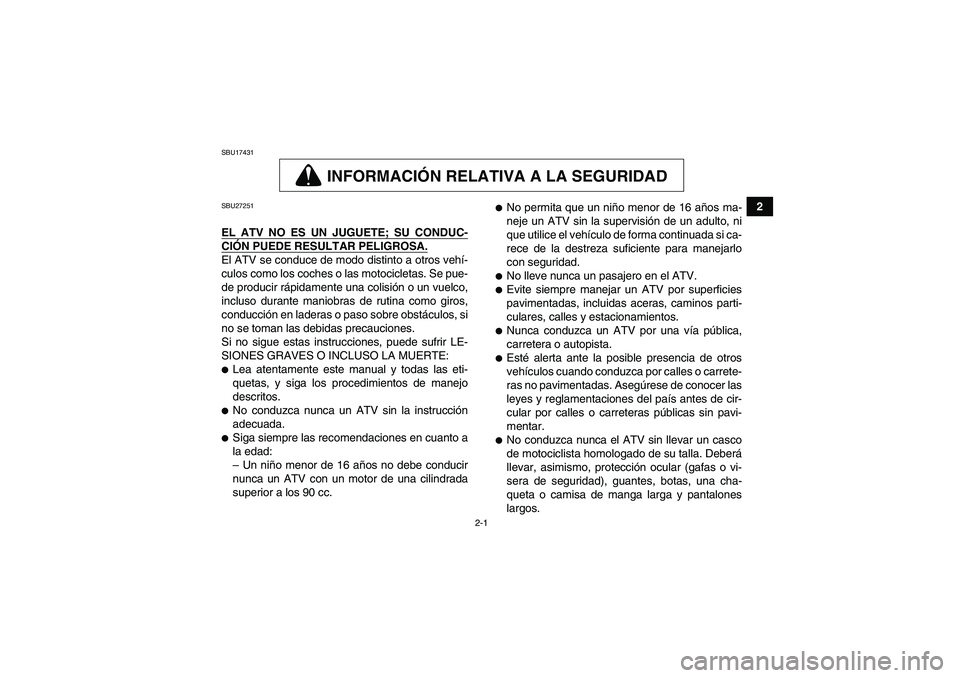

2-1
2
SBU17431
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU27251EL ATV NO ES UN JUGUETE; SU CONDUC-CIÓN PUEDE RESULTAR PELIGROSA.El ATV se conduce de modo distinto a otros vehí-
culos como los coches o las motocicletas. Se pue-
de producir rápidamente una colisión o un vuelco,
incluso durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:
Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.
No conduzca nunca un ATV sin la instrucción
adecuada.
Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con un motor de una cilindrada
superior a los 90 cc.

No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.
No lleve nunca un pasajero en el ATV.
Evite siempre manejar un ATV por superficies
pavimentadas, incluidas aceras, caminos parti-
culares, calles y estacionamientos.
Nunca conduzca un ATV por una vía pública,
carretera o autopista.
Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.
No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
largos.
U28P62S0.book Page 1 Friday, March 12, 2010 10:07 AM

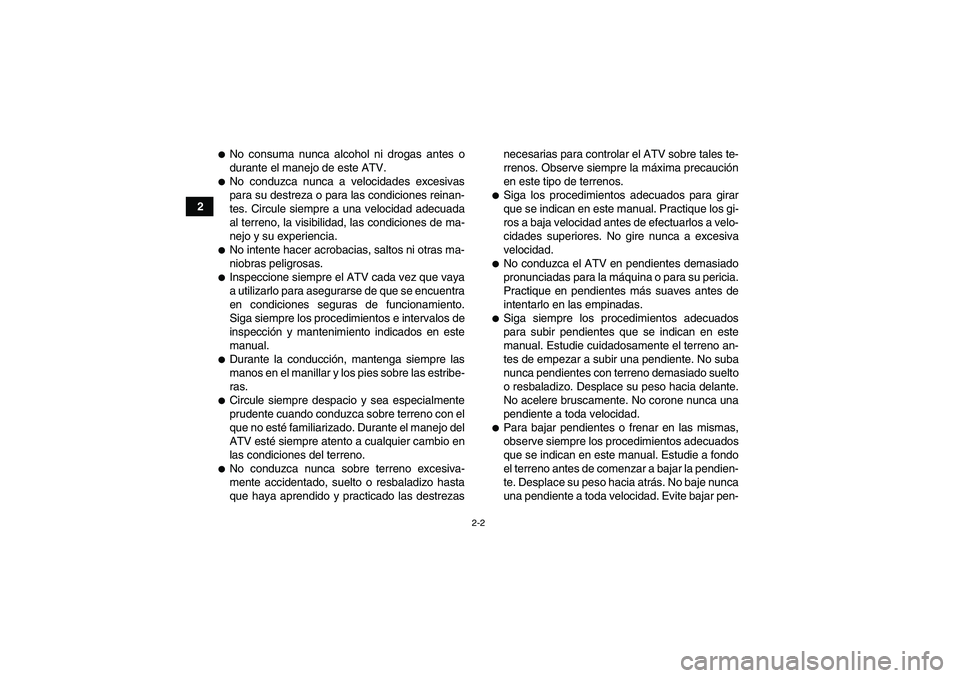

2-2
2

No consuma nunca alcohol ni drogas antes o
durante el manejo de este ATV.
No conduzca nunca a velocidades excesivas
para su destreza o para las condiciones reinan-
tes. Circule siempre a una velocidad adecuada
al terreno, la visibilidad, las condiciones de ma-
nejo y su experiencia.
No intente hacer acrobacias, saltos ni otras ma-
niobras peligrosas.
Inspeccione siempre el ATV cada vez que vaya
a utilizarlo para asegurarse de que se encuentra
en condiciones seguras de funcionamiento.
Siga siempre los procedimientos e intervalos de
inspección y mantenimiento indicados en este
manual.
Durante la conducción, mantenga siempre las
manos en el manillar y los pies sobre las estribe-
ras.
Circule siempre despacio y sea especialmente
prudente cuando conduzca sobre terreno con el
que no esté familiarizado. Durante el manejo del
ATV esté siempre atento a cualquier cambio en
las condiciones del terreno.
No conduzca nunca sobre terreno excesiva-
mente accidentado, suelto o resbaladizo hasta
que haya aprendido y practicado las destrezasnecesarias para controlar el ATV sobre tales te-
rrenos. Observe siempre la máxima precaución
en este tipo de terrenos.

Siga los procedimientos adecuados para girar
que se indican en este manual. Practique los gi-
ros a baja velocidad antes de efectuarlos a velo-
cidades superiores. No gire nunca a excesiva
velocidad.
No conduzca el ATV en pendientes demasiado
pronunciadas para la máquina o para su pericia.
Practique en pendientes más suaves antes de
intentarlo en las empinadas.
Siga siempre los procedimientos adecuados
para subir pendientes que se indican en este
manual. Estudie cuidadosamente el terreno an-
tes de empezar a subir una pendiente. No suba
nunca pendientes con terreno demasiado suelto
o resbaladizo. Desplace su peso hacia delante.
No acelere bruscamente. No corone nunca una
pendiente a toda velocidad.
Para bajar pendientes o frenar en las mismas,
observe siempre los procedimientos adecuados
que se indican en este manual. Estudie a fondo
el terreno antes de comenzar a bajar la pendien-
te. Desplace su peso hacia atrás. No baje nunca
una pendiente a toda velocidad. Evite bajar pen-
U28P62S0.book Page 2 Friday, March 12, 2010 10:07 AM

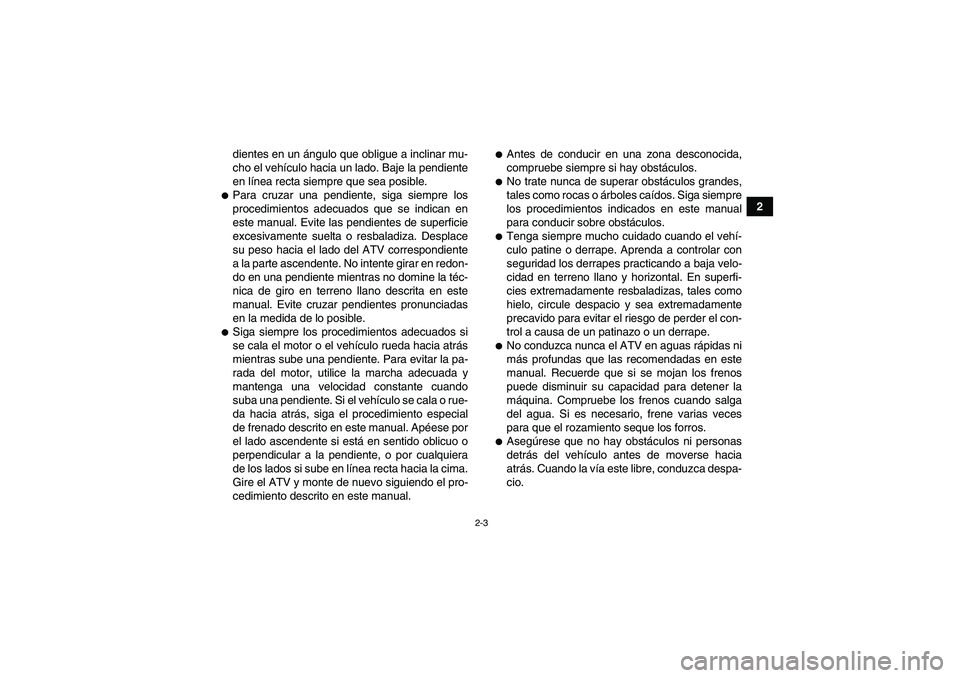

2-3
2 dientes en un ángulo que obligue a inclinar mu-
cho el vehículo hacia un lado. Baje la pendiente
en línea recta siempre que sea posible.

Para cruzar una pendiente, siga siempre los
procedimientos adecuados que se indican en
este manual. Evite las pendientes de superficie
excesivamente suelta o resbaladiza. Desplace
su peso hacia el lado del ATV correspondiente
a la parte ascendente. No intente girar en redon-
do en una pendiente mientras no domine la téc-
nica de giro en terreno llano descrita en este
manual. Evite cruzar pendientes pronunciadas
en la medida de lo posible.
Siga siempre los procedimientos adecuados si
se cala el motor o el vehículo rueda hacia atrás
mientras sube una pendiente. Para evitar la pa-
rada del motor, utilice la marcha adecuada y
mantenga una velocidad constante cuando
suba una pendiente. Si el vehículo se cala o rue-
da hacia atrás, siga el procedimiento especial
de frenado descrito en este manual. Apéese por
el lado ascendente si está en sentido oblicuo o
perpendicular a la pendiente, o por cualquiera
de los lados si sube en línea recta hacia la cima.
Gire el ATV y monte de nuevo siguiendo el pro-
cedimiento descrito en este manual.

Antes de conducir en una zona desconocida,
compruebe siempre si hay obstáculos.
No trate nunca de superar obstáculos grandes,
tales como rocas o árboles caídos. Siga siempre
los procedimientos indicados en este manual
para conducir sobre obstáculos.
Tenga siempre mucho cuidado cuando el vehí-
culo patine o derrape. Aprenda a controlar con
seguridad los derrapes practicando a baja velo-
cidad en terreno llano y horizontal. En superfi-
cies extremadamente resbaladizas, tales como
hielo, circule despacio y sea extremadamente
precavido para evitar el riesgo de perder el con-
trol a causa de un patinazo o un derrape.
No conduzca nunca el ATV en aguas rápidas ni
más profundas que las recomendadas en este
manual. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga
del agua. Si es necesario, frene varias veces
para que el rozamiento seque los forros.
Asegúrese que no hay obstáculos ni personas
detrás del vehículo antes de moverse hacia
atrás. Cuando la vía este libre, conduzca despa-
cio.
U28P62S0.book Page 3 Friday, March 12, 2010 10:07 AM

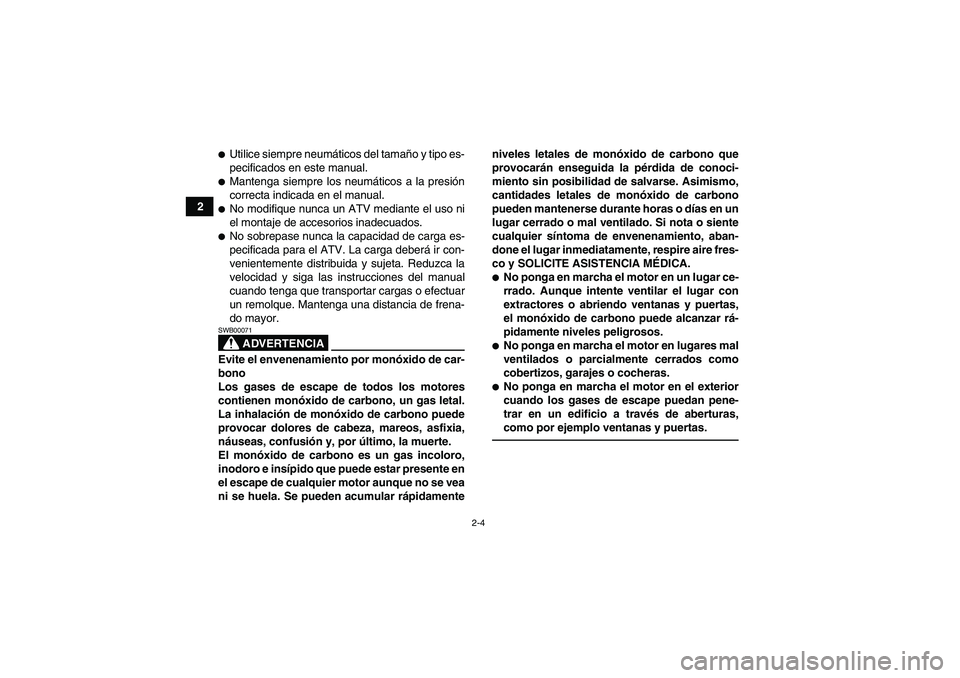

2-4
2

Utilice siempre neumáticos del tamaño y tipo es-
pecificados en este manual.
Mantenga siempre los neumáticos a la presión
correcta indicada en el manual.
No modifique nunca un ATV mediante el uso ni
el montaje de accesorios inadecuados.
No sobrepase nunca la capacidad de carga es-
pecificada para el ATV. La carga deberá ir con-
venientemente distribuida y sujeta. Reduzca la
velocidad y siga las instrucciones del manual
cuando tenga que transportar cargas o efectuar
un remolque. Mantenga una distancia de frena-
do mayor.
ADVERTENCIA
SWB00071Evite el envenenamiento por monóxido de car-
bono
Los gases de escape de todos los motores
contienen monóxido de carbono, un gas letal.
La inhalación de monóxido de carbono puede
provocar dolores de cabeza, mareos, asfixia,
náuseas, confusión y, por último, la muerte.
El monóxido de carbono es un gas incoloro,
inodoro e insípido que puede estar presente en
el escape de cualquier motor aunque no se vea
ni se huela. Se pueden acumular rápidamenteniveles letales de monóxido de carbono que
provocarán enseguida la pérdida de conoci-
miento sin posibilidad de salvarse. Asimismo,
cantidades letales de monóxido de carbono
pueden mantenerse durante horas o días en un
lugar cerrado o mal ventilado. Si nota o siente
cualquier síntoma de envenenamiento, aban-
done el lugar inmediatamente, respire aire fres-
co y SOLICITE ASISTENCIA MÉDICA.

No ponga en marcha el motor en un lugar ce-
rrado. Aunque intente ventilar el lugar con
extractores o abriendo ventanas y puertas,
el monóxido de carbono puede alcanzar rá-
pidamente niveles peligrosos.
No ponga en marcha el motor en lugares mal
ventilados o parcialmente cerrados como
cobertizos, garajes o cocheras.
No ponga en marcha el motor en el exterior
cuando los gases de escape puedan pene-
trar en un edificio a través de aberturas,
como por ejemplo ventanas y puertas.
U28P62S0.book Page 4 Friday, March 12, 2010 10:07 AM

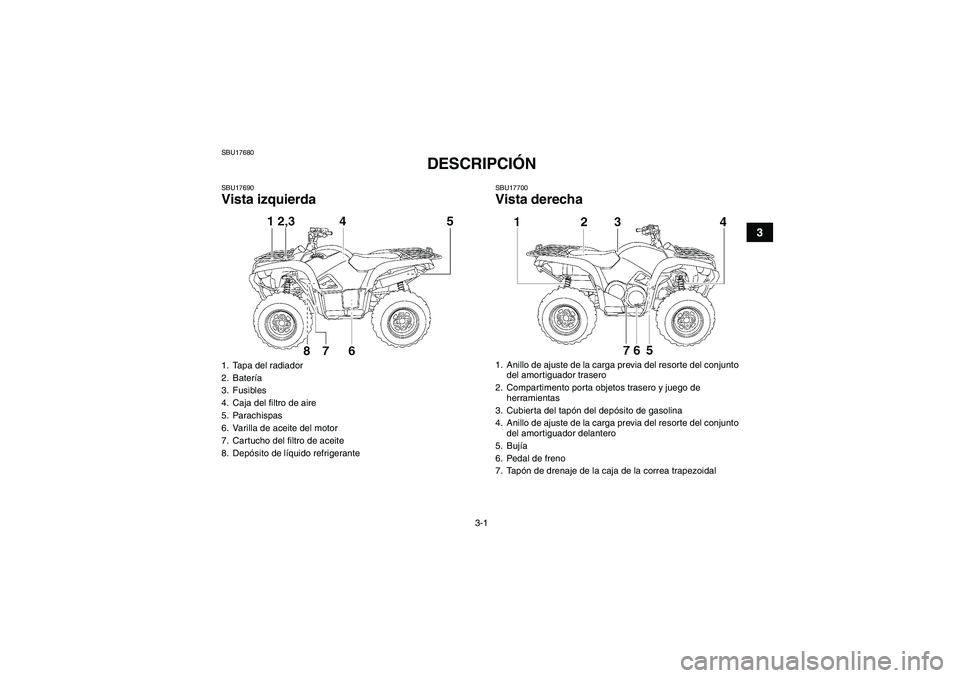

3-1
3
SBU17680
DESCRIPCIÓN
SBU17690Vista izquierda
SBU17700Vista derecha
1. Tapa del radiador
2. Batería
3. Fusibles
4. Caja del filtro de aire
5. Parachispas
6. Varilla de aceite del motor
7. Cartucho del filtro de aceite
8. Depósito de líquido refrigerante
5
1. Anillo de ajuste de la carga previa del resorte del conjunto
del amortiguador trasero
2. Compartimento porta objetos trasero y juego de
herramientas
3. Cubierta del tapón del depósito de gasolina
4. Anillo de ajuste de la carga previa del resorte del conjunto
del amortiguador delantero
5. Bujía
6. Pedal de freno
7. Tapón de drenaje de la caja de la correa trapezoidal
U28P62S0.book Page 1 Friday, March 12, 2010 10:07 AM

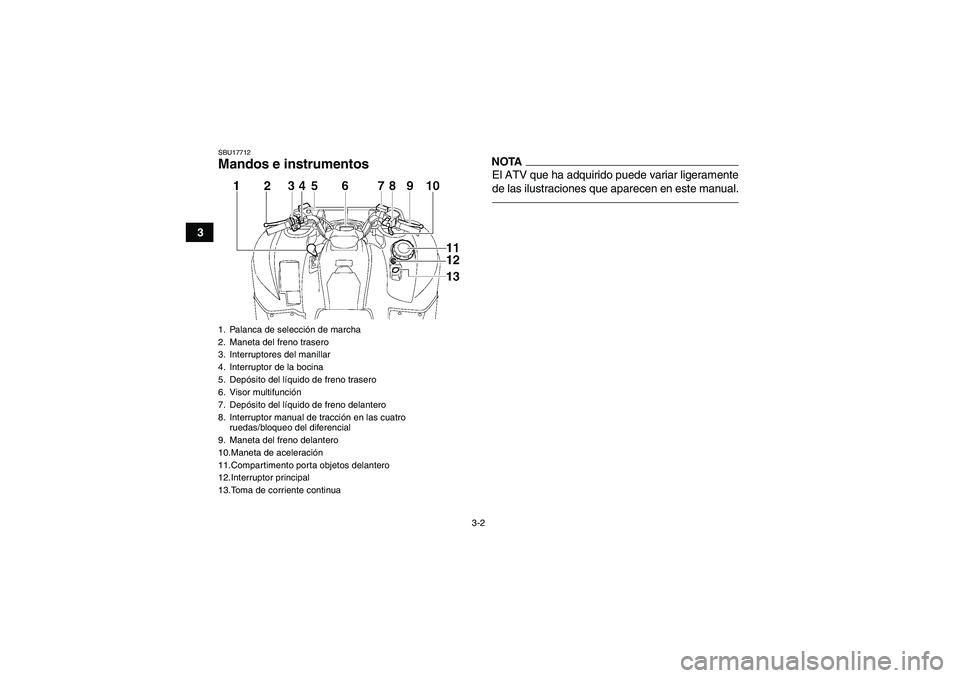

3-2
3
SBU17712Mandos e instrumentos
NOTAEl ATV que ha adquirido puede variar ligeramente
de las ilustraciones que aparecen en este manual.
1. Palanca de selección de marcha
2. Maneta del freno trasero
3. Interruptores del manillar
4. Interruptor de la bocina
5. Depósito del líquido de freno trasero
6. Visor multifunción
7. Depósito del líquido de freno delantero
8. Interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial
9. Maneta del freno delantero
10.Maneta de aceleración
11.Compartimento porta objetos delantero
12.Interruptor principal
13.Toma de corriente continuaU28P62S0.book Page 2 Friday, March 12, 2010 10:07 AM

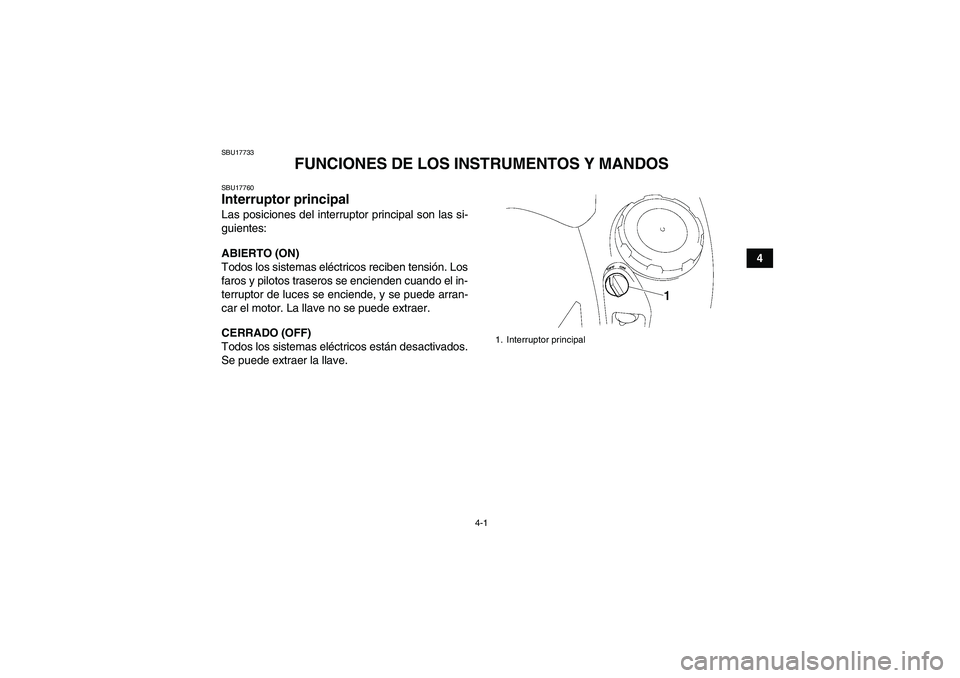

4-1
4
SBU17733
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SBU17760Interruptor principal Las posiciones del interruptor principal son las si-
guientes:
ABIERTO (ON)
Todos los sistemas eléctricos reciben tensión. Los
faros y pilotos traseros se encienden cuando el in-
terruptor de luces se enciende, y se puede arran-
car el motor. La llave no se puede extraer.
CERRADO (OFF)
Todos los sistemas eléctricos están desactivados.
Se puede extraer la llave.
1. Interruptor principal
U28P62S0.book Page 1 Friday, March 12, 2010 10:07 AM

4-2
4
SBU26694Luces indicadoras y luces de aviso
SBU17990Luz indicadora de margen bajo“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de margen bajo.SBU17980Luz indicadora de margen alto“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de margen alto.SBU17860Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.SBU17830Luz indicadora de marcha atrás“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de marcha atrás.SBU17970Luz indicadora de estacionamiento“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de estaciona-
miento.
1. Luz indicadora del interruptor manual de bloqueo del
diferencial “DIFF. LOCK”
2. Luz indicadora de marcha corta “L”
3. Luz indicadora de marcha larga “H”
4. Luz indicadora de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial“”/“”
8. Luz de aviso de avería del motor“”
9. Luz de aviso de la temperatura del líquido
refrigerante“”
10.Luz de aviso de la “EPS” (para modelo EPS)U28P62S0.book Page 2 Friday, March 12, 2010 10:07 AM
