YAMAHA GRIZZLY 550 2011 Manuale de Empleo (in Spanish)

4-23
4

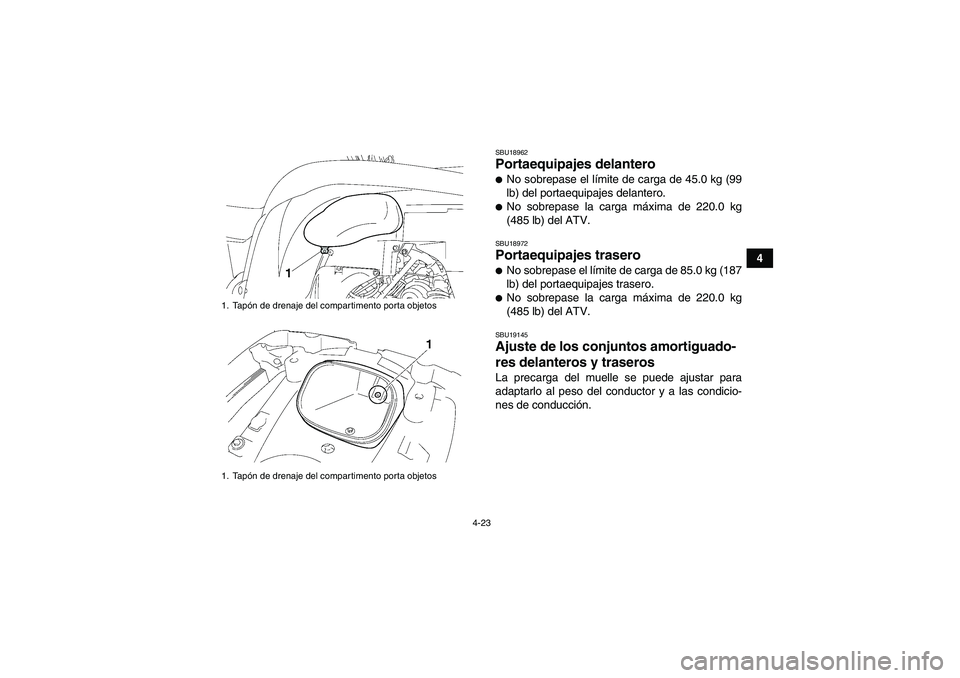

SBU18962Portaequipajes delantero
No sobrepase el límite de carga de 45.0 kg (99
lb) del portaequipajes delantero.
No sobrepase la carga máxima de 220.0 kg
(485 lb) del ATV.SBU18972Portaequipajes trasero
No sobrepase el límite de carga de 85.0 kg (187
lb) del portaequipajes trasero.
No sobrepase la carga máxima de 220.0 kg
(485 lb) del ATV.SBU19145Ajuste de los conjuntos amortiguado-
res delanteros y traseros La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
1. Tapón de drenaje del compartimento porta objetos
1. Tapón de drenaje del compartimento porta objetosU28P62S0.book Page 23 Friday, March 12, 2010 10:07 AM

4-24
4

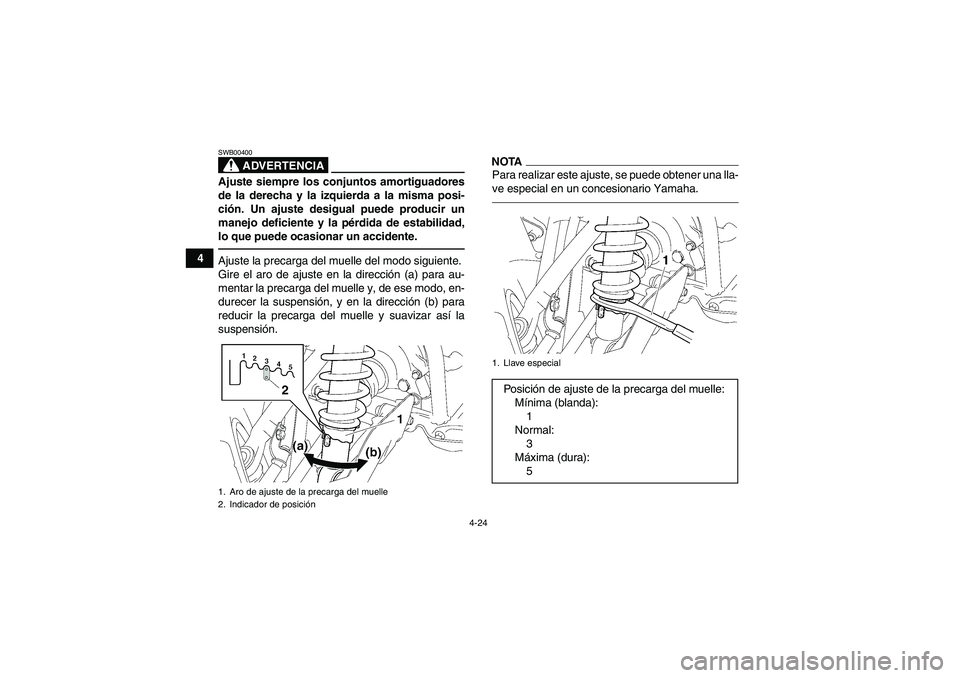

ADVERTENCIA
SWB00400Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente.Ajuste la precarga del muelle del modo siguiente.
Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha.
1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
5
U28P62S0.book Page 24 Friday, March 12, 2010 10:07 AM

4-25
4

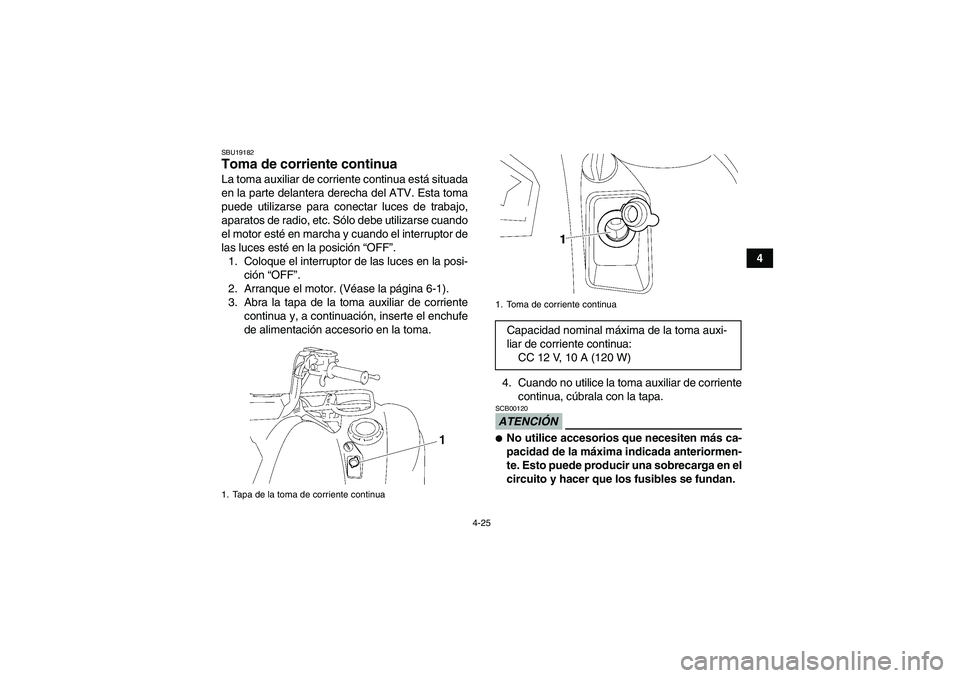

SBU19182Toma de corriente continua La toma auxiliar de corriente continua está situada
en la parte delantera derecha del ATV. Esta toma
puede utilizarse para conectar luces de trabajo,
aparatos de radio, etc. Sólo debe utilizarse cuando
el motor esté en marcha y cuando el interruptor de
las luces esté en la posición “OFF”.
1. Coloque el interruptor de las luces en la posi-
ción “OFF”.
2. Arranque el motor. (Véase la página 6-1).
3. Abra la tapa de la toma auxiliar de corriente
continua y, a continuación, inserte el enchufe
de alimentación accesorio en la toma.
4. Cuando no utilice la toma auxiliar de corriente
continua, cúbrala con la tapa.
ATENCIÓNSCB00120
No utilice accesorios que necesiten más ca-
pacidad de la máxima indicada anteriormen-
te. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan.
1. Tapa de la toma de corriente continua
1. Toma de corriente continuaCapacidad nominal máxima de la toma auxi-
liar de corriente continua:
CC 12 V, 10 A (120 W)
U28P62S0.book Page 25 Friday, March 12, 2010 10:07 AM

4-26
4

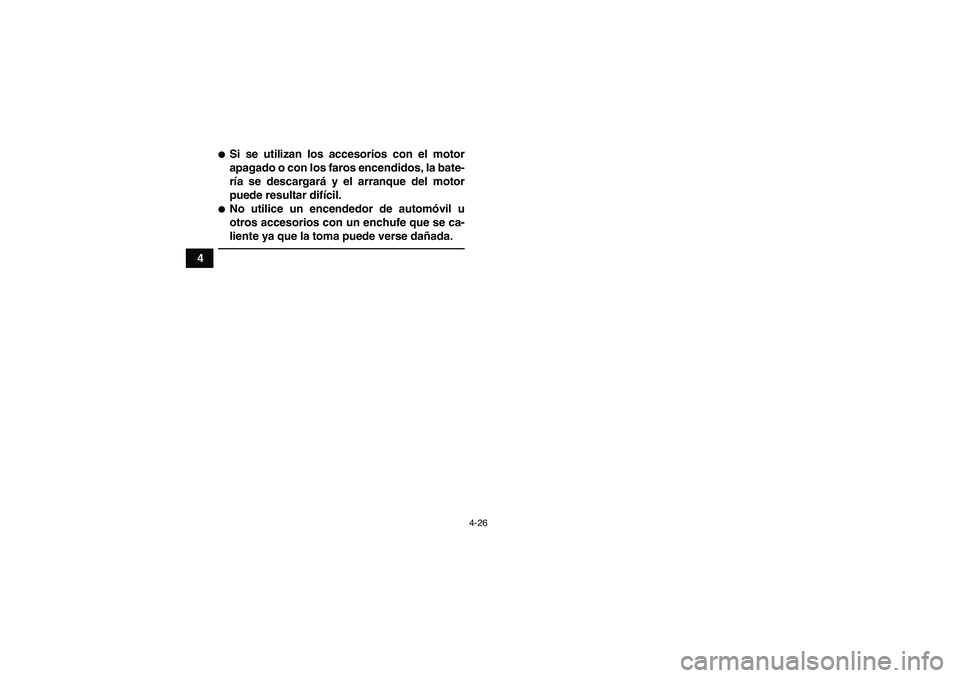

Si se utilizan los accesorios con el motor
apagado o con los faros encendidos, la bate-
ría se descargará y el arranque del motor
puede resultar difícil.
No utilice un encendedor de automóvil u
otros accesorios con un enchufe que se ca-
liente ya que la toma puede verse dañada.
U28P62S0.book Page 26 Friday, March 12, 2010 10:07 AM

5-1
5
SBU19201

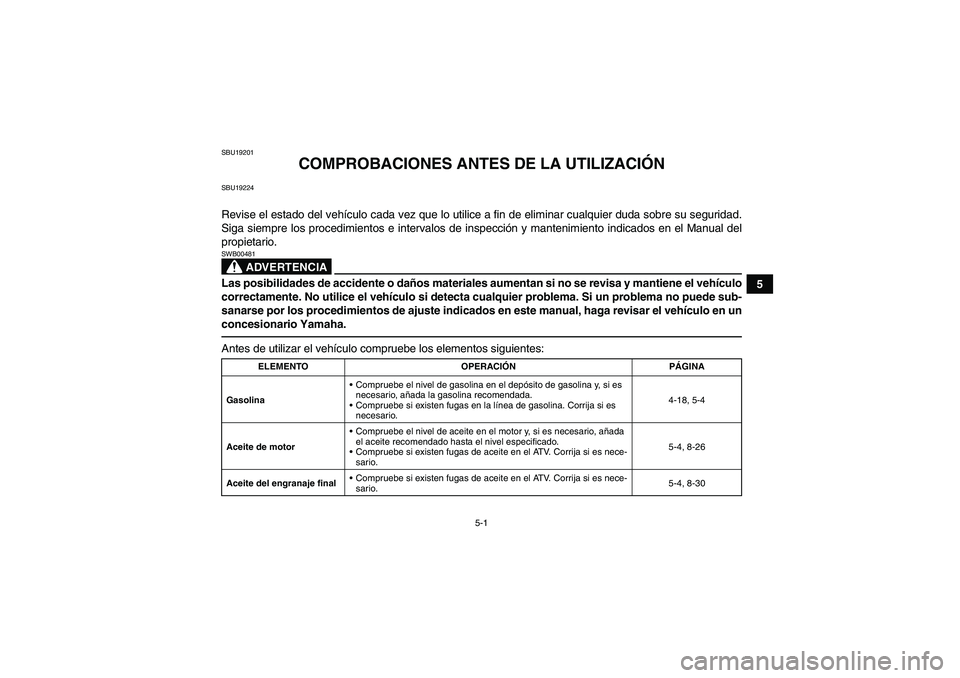

COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19224Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00481Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha.Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTO OPERACIÓNPÁGINA
GasolinaCompruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
Compruebe si existen fugas en la línea de gasolina. Corrija si es
necesario.4-18, 5-4
Aceite de motorCompruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-26
Aceite del engranaje finalCompruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-30
U28P62S0.book Page 1 Friday, March 12, 2010 10:07 AM

5-2
5

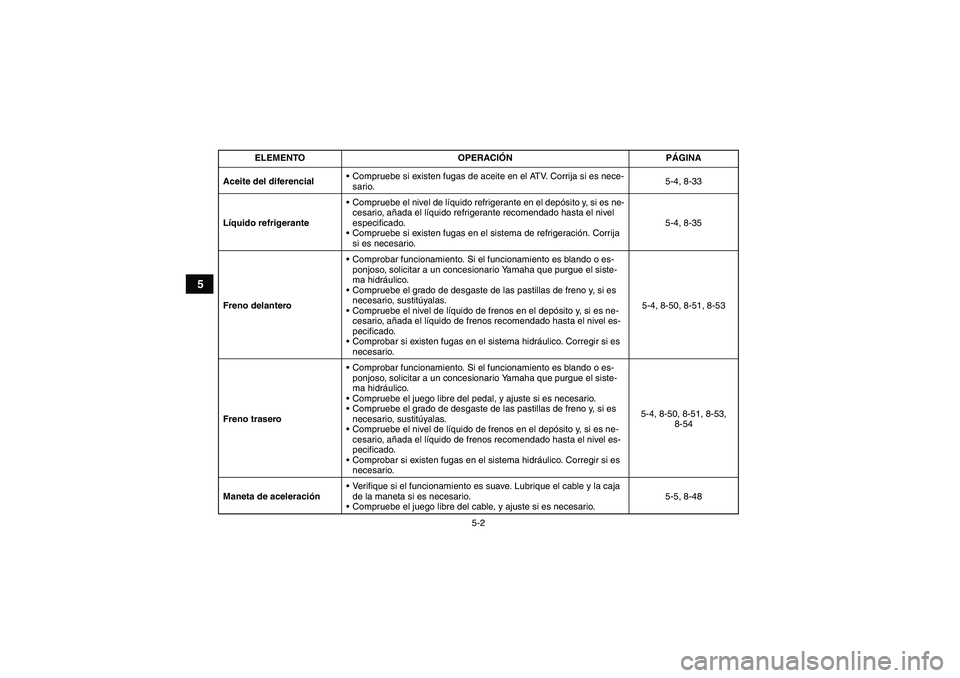

Aceite del diferencialCompruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario.5-4, 8-33
Líquido refrigeranteCompruebe el nivel de líquido refrigerante en el depósito y, si es ne-
cesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.
Compruebe si existen fugas en el sistema de refrigeración. Corrija
si es necesario.5-4, 8-35
Freno delanteroComprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.
Compruebe el nivel de líquido de frenos en el depósito y, si es ne-
cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico. Corregir si es
necesario.5-4, 8-50, 8-51, 8-53
Freno traseroComprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesionario Yamaha que purgue el siste-
ma hidráulico.
Compruebe el juego libre del pedal, y ajuste si es necesario.
Compruebe el grado de desgaste de las pastillas de freno y, si es
necesario, sustitúyalas.
Compruebe el nivel de líquido de frenos en el depósito y, si es ne-
cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico. Corregir si es
necesario.5-4, 8-50, 8-51, 8-53,
8-54
Maneta de aceleraciónVerifique si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
Compruebe el juego libre del cable, y ajuste si es necesario.5-5, 8-48 ELEMENTO OPERACIÓNPÁGINAU28P62S0.book Page 2 Friday, March 12, 2010 10:07 AM

5-3
5

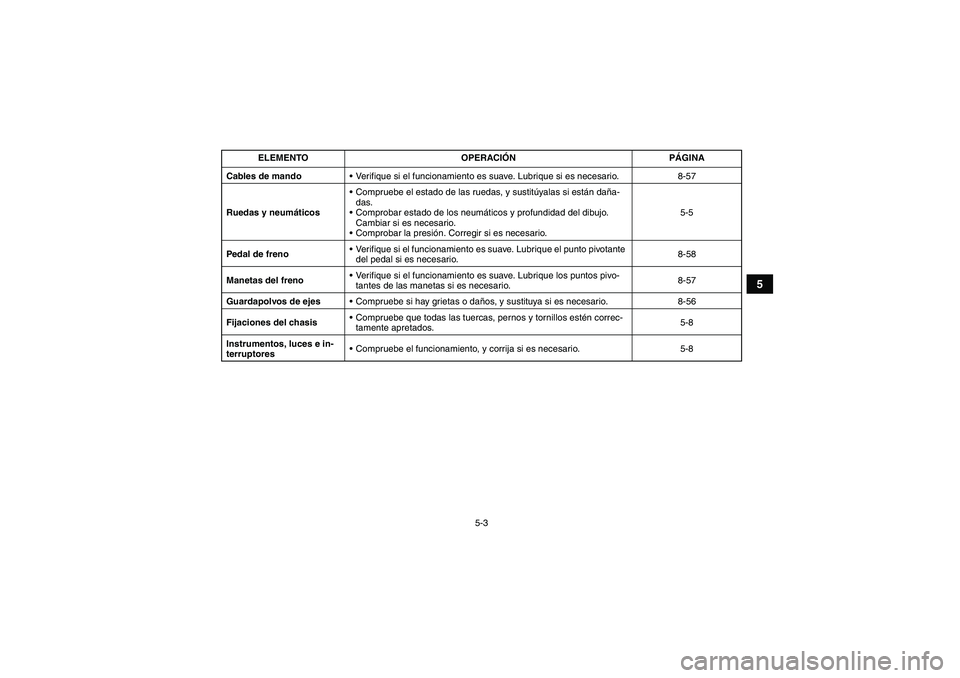

Cables de mandoVerifique si el funcionamiento es suave. Lubrique si es necesario. 8-57
Ruedas y neumáticosCompruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
Comprobar estado de los neumáticos y profundidad del dibujo.
Cambiar si es necesario.
Comprobar la presión. Corregir si es necesario.5-5
Pedal de freno Verifique si el funcionamiento es suave. Lubrique el punto pivotante
del pedal si es necesario.8-58
Manetas del frenoVerifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario.8-57
Guardapolvos de ejesCompruebe si hay grietas o daños, y sustituya si es necesario. 8-56
Fijaciones del chasisCompruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados.5-8
Instrumentos, luces e in-
terruptoresCompruebe el funcionamiento, y corrija si es necesario. 5-8 ELEMENTO OPERACIÓNPÁGINA
U28P62S0.book Page 3 Friday, March 12, 2010 10:07 AM

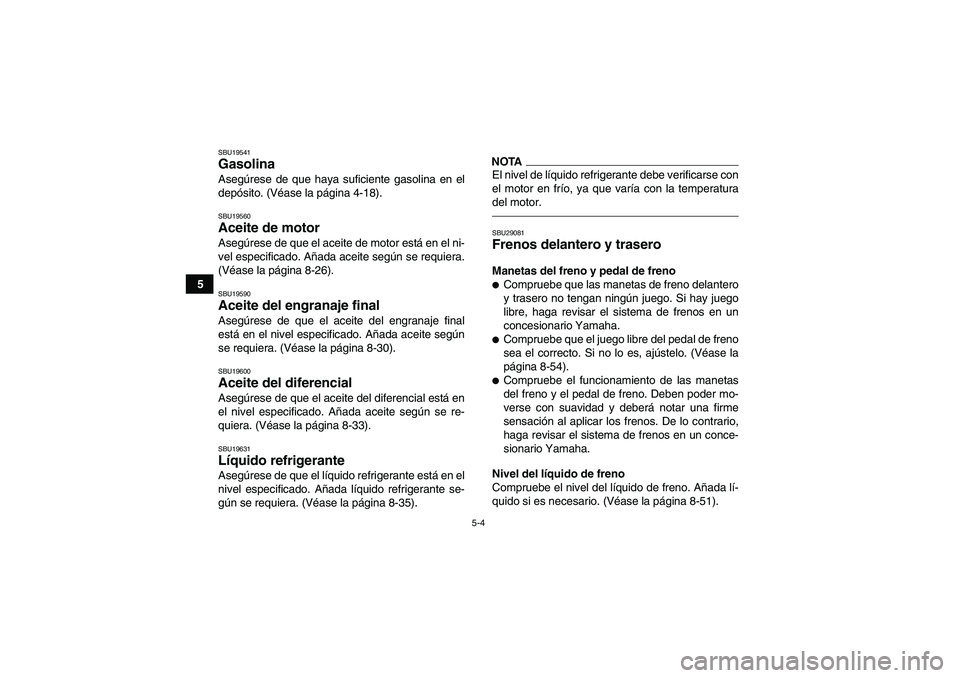

5-4
5
SBU19541Gasolina Asegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-18).SBU19560Aceite de motor Asegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-26).SBU19590Aceite del engranaje final Asegúrese de que el aceite del engranaje final
está en el nivel especificado. Añada aceite según
se requiera. (Véase la página 8-30).SBU19600Aceite del diferencial Asegúrese de que el aceite del diferencial está en
el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 8-33).SBU19631Líquido refrigerante Asegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 8-35).
NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor.SBU29081Frenos delantero y trasero Manetas del freno y pedal de freno
Compruebe que las manetas de freno delantero
y trasero no tengan ningún juego. Si hay juego
libre, haga revisar el sistema de frenos en un
concesionario Yamaha.
Compruebe que el juego libre del pedal de freno
sea el correcto. Si no lo es, ajústelo. (Véase la
página 8-54).
Compruebe el funcionamiento de las manetas
del freno y el pedal de freno. Deben poder mo-
verse con suavidad y deberá notar una firme
sensación al aplicar los frenos. De lo contrario,
haga revisar el sistema de frenos en un conce-
sionario Yamaha.
Nivel del líquido de freno
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-51).
U28P62S0.book Page 4 Friday, March 12, 2010 10:07 AM

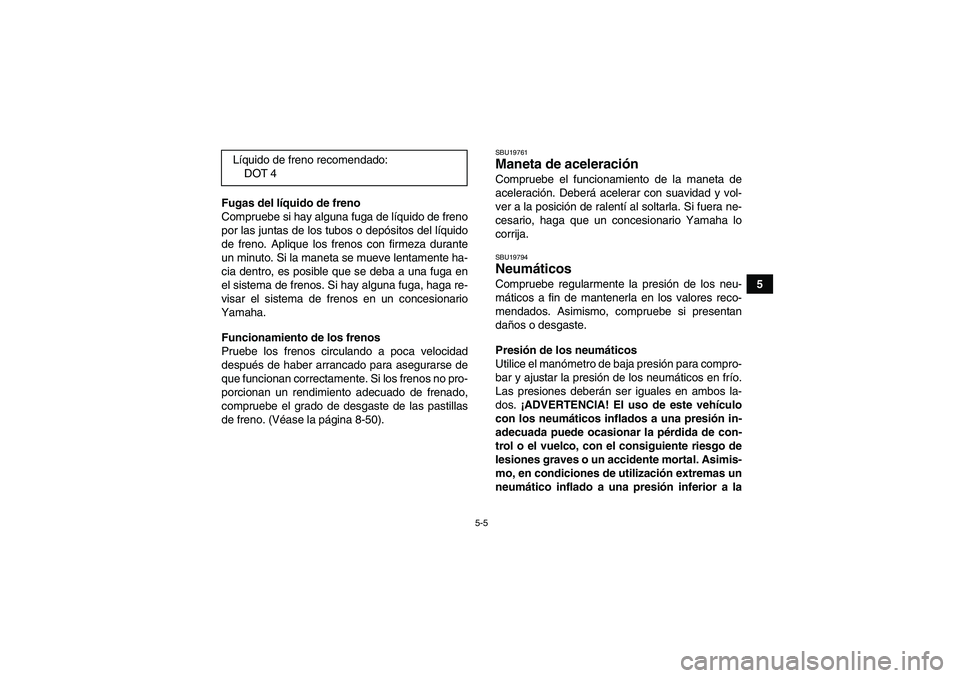

5-5
5 Fugas del líquido de freno
Compruebe si hay alguna fuga de líquido de freno
por las juntas de los tubos o depósitos del líquido
de freno. Aplique los frenos con firmeza durante
un minuto. Si la maneta se mueve lentamente ha-
cia dentro, es posible que se deba a una fuga en
el sistema de frenos. Si hay alguna fuga, haga re-
visar el sistema de frenos en un concesionario
Yamaha.
Funcionamiento de los frenos
Pruebe los frenos circulando a poca velocidad
después de haber arrancado para asegurarse de
que funcionan correctamente. Si los frenos no pro-
porcionan un rendimiento adecuado de frenado,
compruebe el grado de desgaste de las pastillas
de freno. (Véase la página 8-50).
SBU19761Maneta de aceleración Compruebe el funcionamiento de la maneta de
aceleración. Deberá acelerar con suavidad y vol-
ver a la posición de ralentí al soltarla. Si fuera ne-
cesario, haga que un concesionario Yamaha lo
corrija.SBU19794Neumáticos Compruebe regularmente la presión de los neu-
máticos a fin de mantenerla en los valores reco-
mendados. Asimismo, compruebe si presentan
daños o desgaste.
Presión de los neumáticos
Utilice el manómetro de baja presión para compro-
bar y ajustar la presión de los neumáticos en frío.
Las presiones deberán ser iguales en ambos la-
dos. ¡ADVERTENCIA! El uso de este vehículo
con los neumáticos inflados a una presión in-
adecuada puede ocasionar la pérdida de con-
trol o el vuelco, con el consiguiente riesgo de
lesiones graves o un accidente mortal. Asimis-
mo, en condiciones de utilización extremas un
neumático inflado a una presión inferior a la Líquido de freno recomendado:
DOT 4
U28P62S0.book Page 5 Friday, March 12, 2010 10:07 AM

5-6

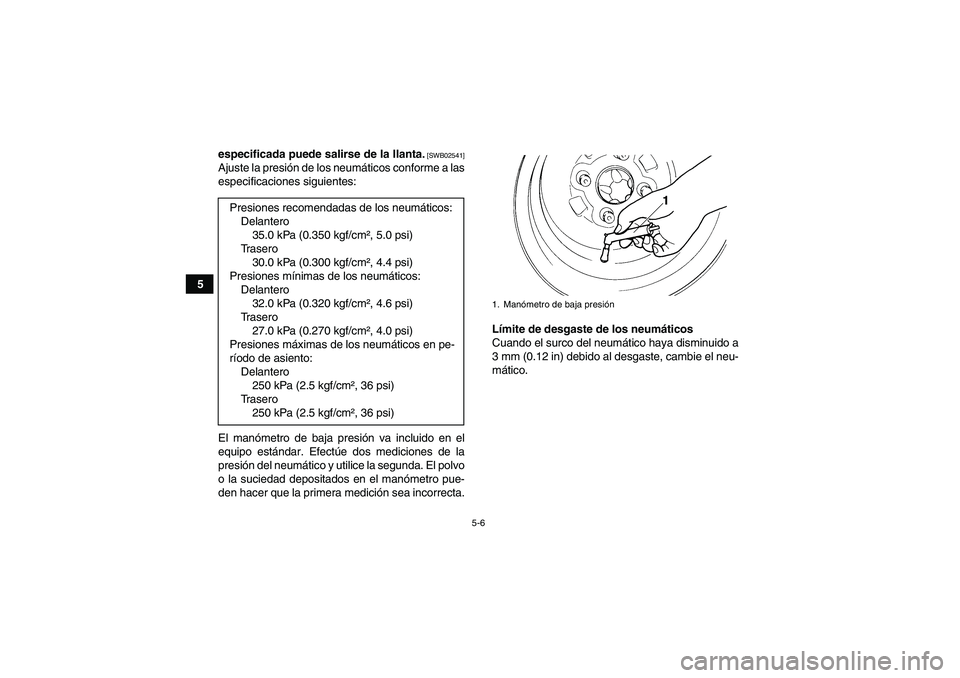

5especificada puede salirse de la llanta.
[SWB02541]
Ajuste la presión de los neumáticos conforme a las
especificaciones siguientes:
El manómetro de baja presión va incluido en el
equipo estándar. Efectúe dos mediciones de la
presión del neumático y utilice la segunda. El polvo
o la suciedad depositados en el manómetro pue-
den hacer que la primera medición sea incorrecta.Límite de desgaste de los neumáticos
Cuando el surco del neumático haya disminuido a
3 mm (0.12 in) debido al desgaste, cambie el neu-
mático. Presiones recomendadas de los neumáticos:
Delantero
35.0 kPa (0.350 kgf/cm², 5.0 psi)
Trasero
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Presiones mínimas de los neumáticos:
Delantero
32.0 kPa (0.320 kgf/cm², 4.6 psi)
Trasero
27.0 kPa (0.270 kgf/cm², 4.0 psi)
Presiones máximas de los neumáticos en pe-
ríodo de asiento:
Delantero
250 kPa (2.5 kgf/cm², 36 psi)
Trasero
250 kPa (2.5 kgf/cm², 36 psi)
1. Manómetro de baja presión
