YAMAHA GRIZZLY 550 2012 Manuale de Empleo (in Spanish)

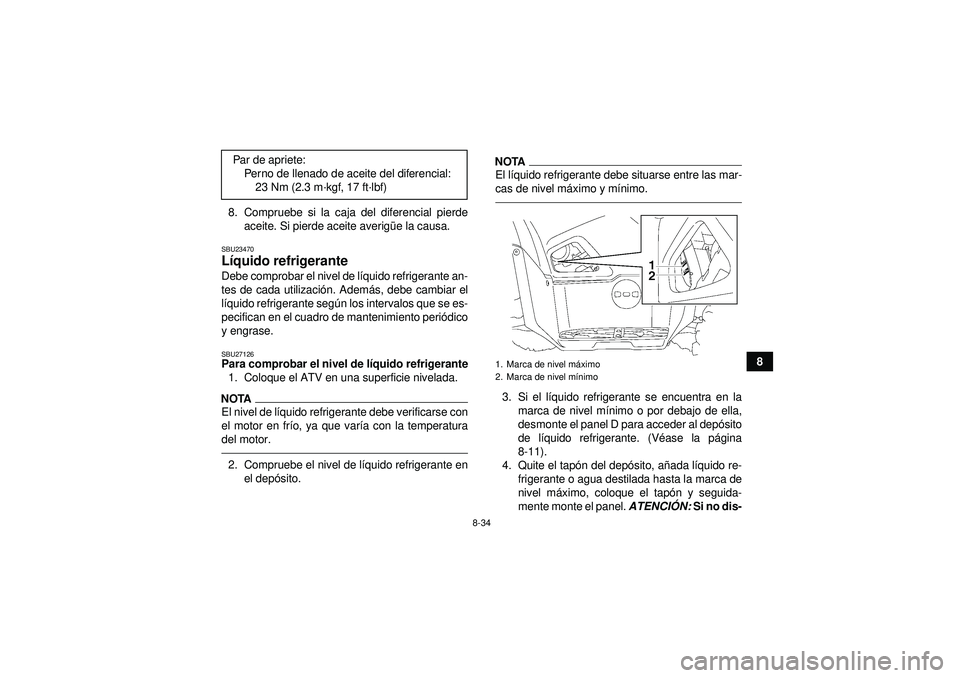

8-34
8
8. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averig üe la causa.
SBU23470L íquido refrigerante Debe comprobar el nivel de l íquido refrigerante an-
tes de cada utilizaci ón. Adem ás, debe cambiar el
l í quido refrigerante seg ún los intervalos que se es-
pecifican en el cuadro de mantenimiento peri ódico
y engrase.SBU27126Para comprobar el nivel de l íquido refrigerante
1. Coloque el ATV en una superficie nivelada.NOTAEl nivel de l íquido refrigerante debe verificarse con
el motor en fr ío, ya que var ía con la temperatura
del motor.2. Compruebe el nivel de l íquido refrigerante en
el dep ósito.
NOTAEl l íquido refrigerante debe situarse entre las mar-
cas de nivel m áximo y m ínimo.3. Si el l íquido refrigerante se encuentra en la
marca de nivel m ínimo o por debajo de ella,
desmonte el panel D para acceder al dep ósito
de l íquido refrigerante. (V éase la p ágina
8-11).
4. Quite el tap ón del dep ósito, a ñada l íquido re-
frigerante o agua destilada hasta la marca de
nivel m áximo, coloque el tap ón y seguida-
mente monte el panel. ATENCIÓN: Si no dis-
Par de apriete:
Perno de llenado de aceite del diferencial:23 Nm (2.3 m ·kgf, 17 ft ·lbf)1. Marca de nivel m áximo
2. Marca de nivel m ínimo
U1HS60S0.book Page 34 Wednesday, April 27, 2011 10:20 AM

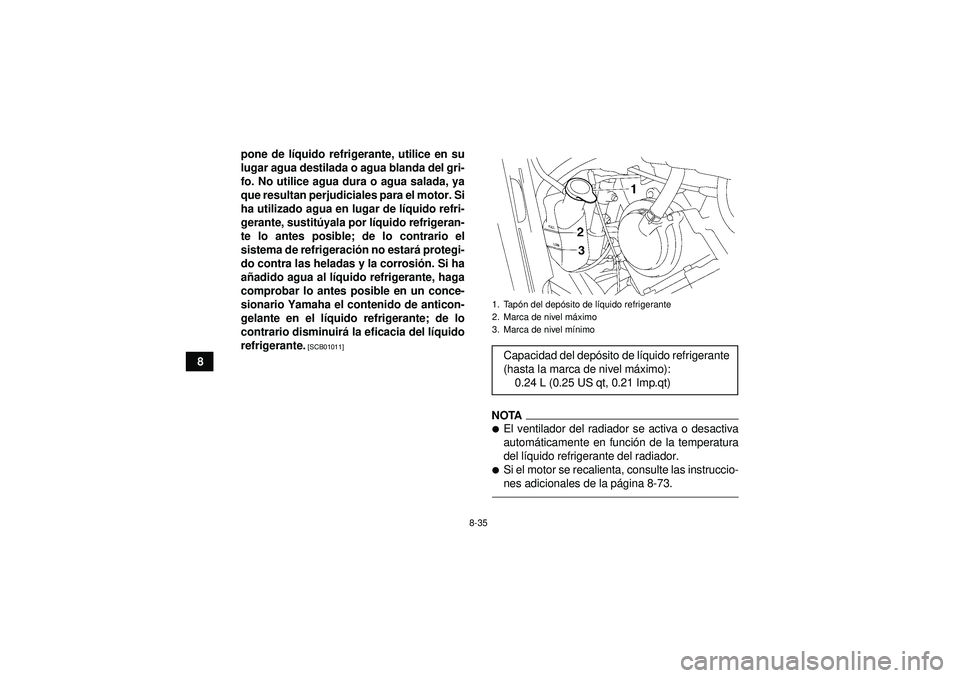

8-35
8pone de l
íquido refrigerante, utilice en su
lugar agua destilada o agua blanda del gri-
fo. No utilice agua dura o agua salada, ya
que resultan perjudiciales para el motor. Si
ha utilizado agua en lugar de l íquido refri-
gerante, sustit úyala por l íquido refrigeran-
te lo antes posible; de lo contrario el
sistema de refrigeraci ón no estar á protegi-
do contra las heladas y la corrosió n. Si ha
a ñ adido agua al l íquido refrigerante, haga
comprobar lo antes posible en un conce-
sionario Yamaha el contenido de anticon-
gelante en el l íquido refrigerante; de lo
contrario disminuir á la eficacia del lí quido
refrigerante.
[SCB01011]
NOTA
El ventilador del radiador se activa o desactiva
autom áticamente en funci ón de la temperatura
del l íquido refrigerante del radiador.
Si el motor se recalienta, consulte las instruccio-
nes adicionales de la p ágina 8-73.1. Tap ón del depó sito de líquido refrigerante
2. Marca de nivel m áximo
3. Marca de nivel m ínimoCapacidad del dep ósito de lí quido refrigerante
(hasta la marca de nivel m áximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
U1HS60S0.book Page 35 Wednesday, April 27, 2011 10:20 AM

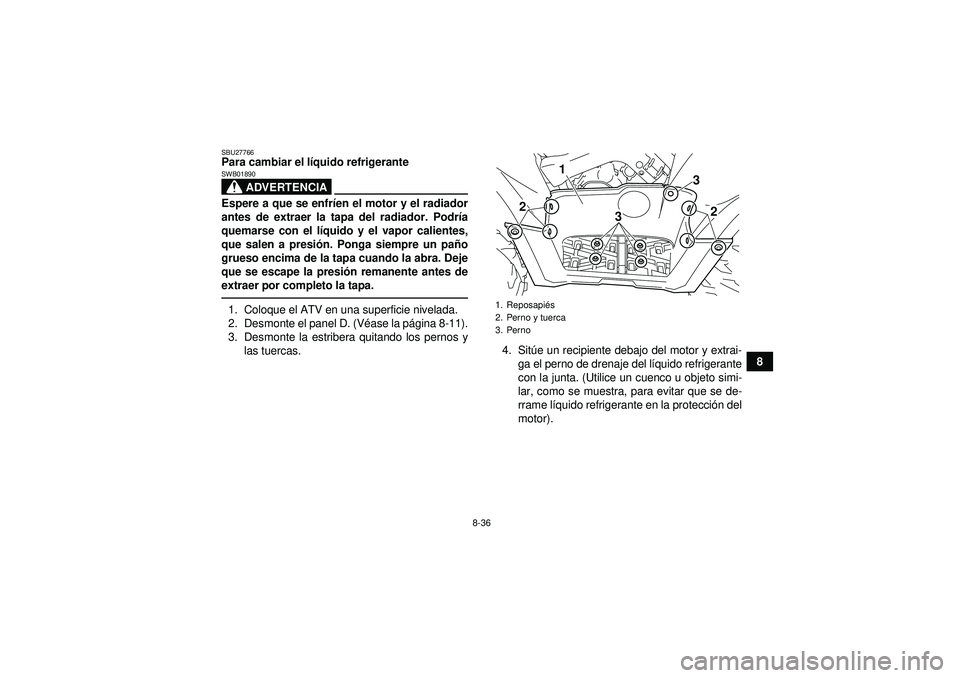

8-36
8
SBU27766Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01890Espere a que se enfr íen el motor y el radiador
antes de extraer la tapa del radiador. Podr ía
quemarse con el l íquido y el vapor calientes,
que salen a presi ón. Ponga siempre un pa ño
grueso encima de la tapa cuando la abra. Deje
que se escape la presi ón remanente antes de
extraer por completo la tapa.1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel D. (V éase la p ágina 8-11).
3. Desmonte la estribera quitando los pernos y las tuercas. 4. Sit
úe un recipiente debajo del motor y extrai-
ga el perno de drenaje del l íquido refrigerante
con la junta. (Utilice un cuenco u objeto simi-
lar, como se muestra, para evitar que se de-
rrame l íquido refrigerante en la protecci ón del
motor).
1. Reposapié s
2. Perno y tuerca
3. Perno
3
2
2
3
1
U1HS60S0.book Page 36 Wednesday, April 27, 2011 10:20 AM

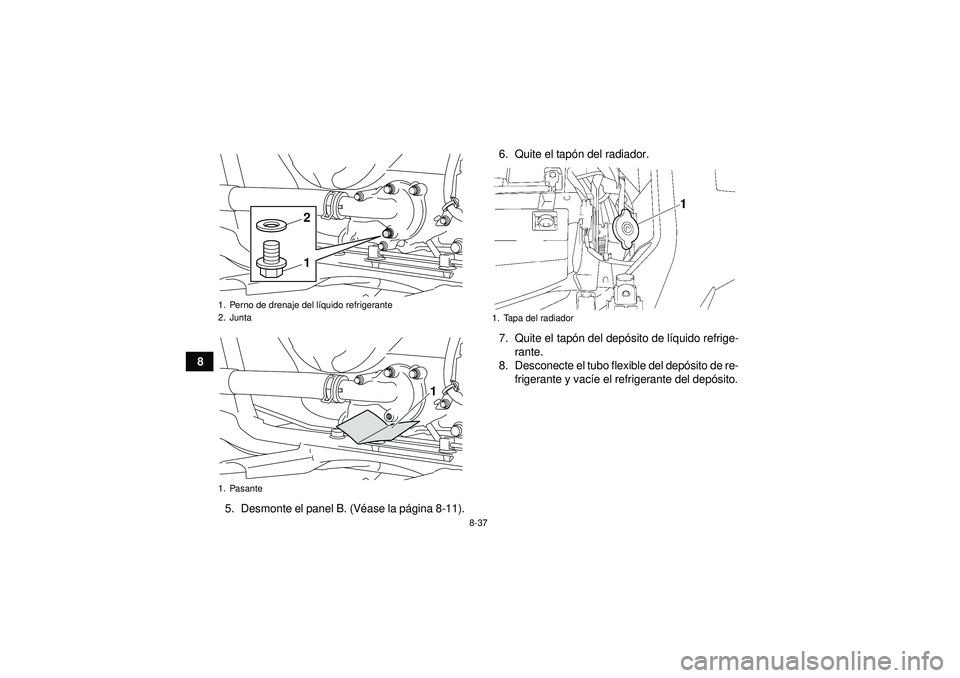

8-37
85. Desmonte el panel B. (V éase la pá gina 8-11). 6. Quite el tapó
n del radiador.
7. Quite el tap ón del depó sito de líquido refrige-
rante.
8. Desconecte el tubo flexible del dep ósito de re-
frigerante y vac íe el refrigerante del dep ósito.
1. Perno de drenaje del l íquido refrigerante
2. Junta
1. Pasante
12
1
1. Tapa del radiador
U1HS60S0.book Page 37 Wednesday, April 27, 2011 10:20 AM

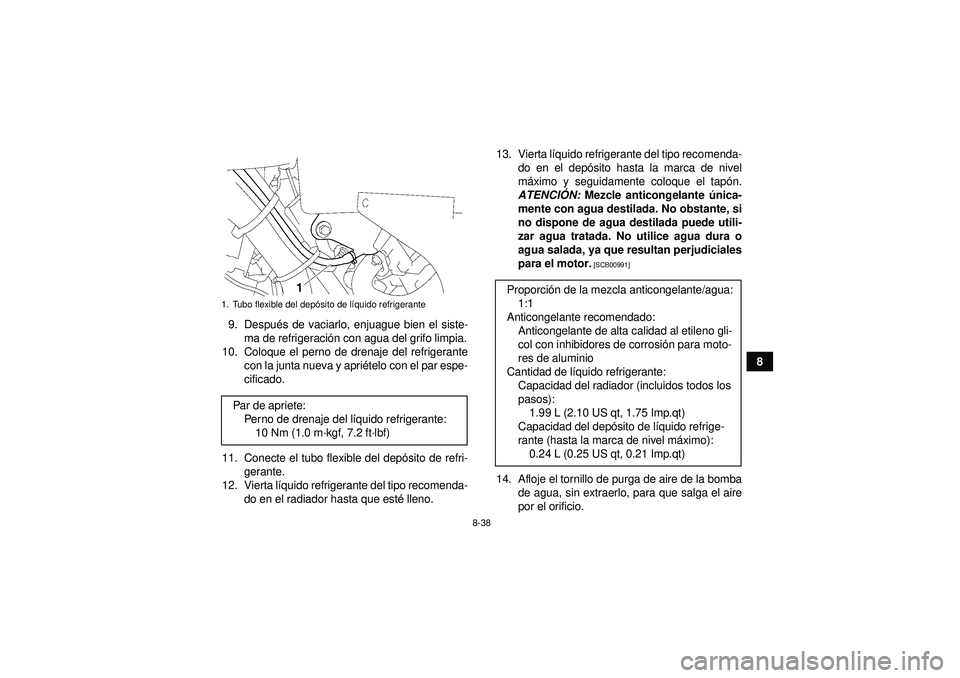

8-38
8
9. Despu
és de vaciarlo, enjuague bien el siste-
ma de refrigeraci ón con agua del grifo limpia.
10. Coloque el perno de drenaje del refrigerante con la junta nueva y apri ételo con el par espe-
cificado.
11. Conecte el tubo flexible del depó sito de refri-
gerante.
12. Vierta l íquido refrigerante del tipo recomenda-
do en el radiador hasta que est é lleno. 13. Vierta l
íquido refrigerante del tipo recomenda-
do en el depó sito hasta la marca de nivel
m áximo y seguidamente coloque el tap ón.
ATENCI ÓN: Mezcle anticongelante ú nica-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00991]
14. Afloje el tornillo de purga de aire de la bomba de agua, sin extraerlo, para que salga el aire
por el orificio.
1. Tubo flexible del dep ósito de l íquido refrigerantePar de apriete:
Perno de drenaje del l íquido refrigerante:
10 Nm (1.0 m ·kgf, 7.2 ft· lbf)
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado: Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosi ón para moto-
res de aluminio
Cantidad de l íquido refrigerante:
Capacidad del radiador (incluidos todos los
pasos): 1.99 L (2.10 US qt, 1.75 Imp.qt)
Capacidad del dep ósito de l íquido refrige-
rante (hasta la marca de nivel m áximo):
0.24 L (0.25 US qt, 0.21 Imp.qt)
U1HS60S0.book Page 38 Wednesday, April 27, 2011 10:20 AM

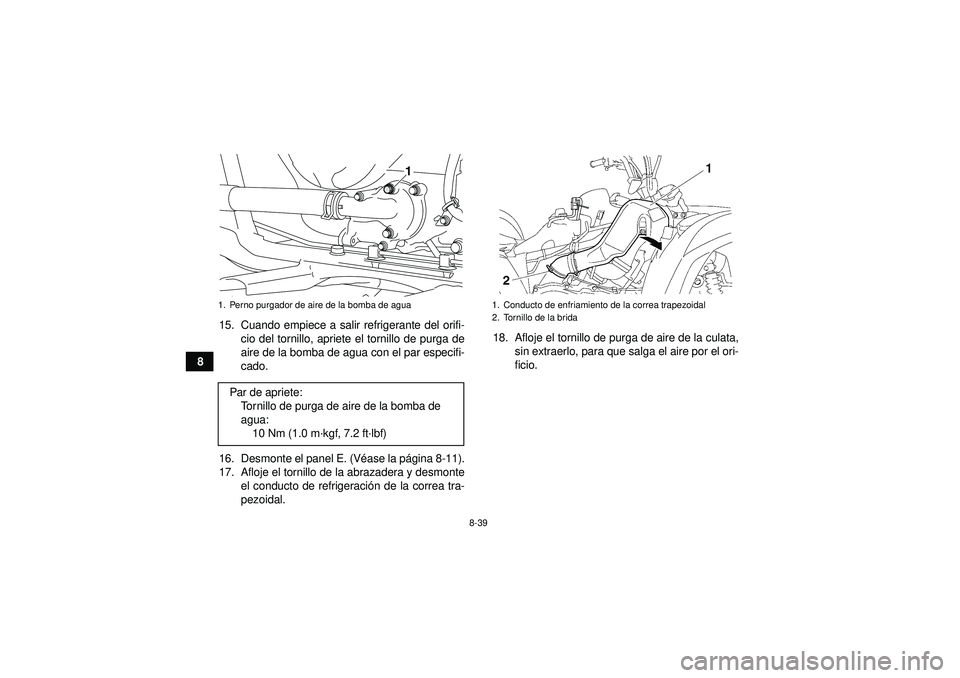

8-39
815. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
16. Desmonte el panel E. (V éase la pá gina 8-11).
17. Afloje el tornillo de la abrazadera y desmonte el conducto de refrigeraci ón de la correa tra-
pezoidal. 18. Afloje el tornillo de purga de aire de la culata,
sin extraerlo, para que salga el aire por el ori-
ficio.
1. Perno purgador de aire de la bomba de aguaPar de apriete:Tornillo de purga de aire de la bomba de
agua:10 Nm (1.0 m ·kgf, 7.2 ft ·lbf)
1
1. Conducto de enfriamiento de la correa trapezoidal
2. Tornillo de la brida
U1HS60S0.book Page 39 Wednesday, April 27, 2011 10:20 AM

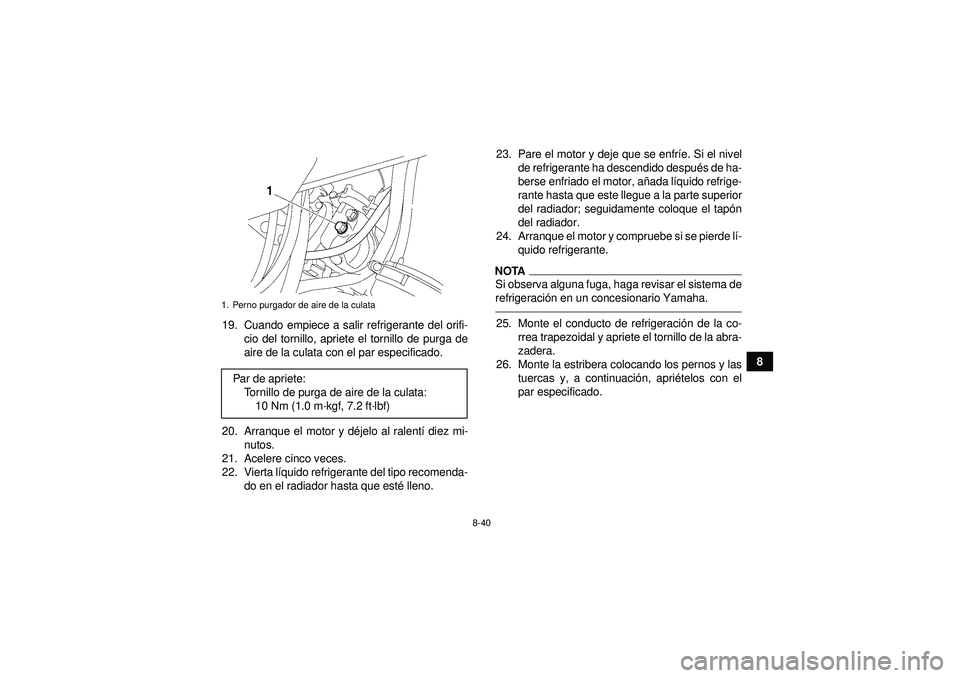

8-40
8
19. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la culata con el par especificado.
20. Arranque el motor y d éjelo al ralent í diez mi-
nutos.
21. Acelere cinco veces.
22. Vierta l íquido refrigerante del tipo recomenda-
do en el radiador hasta que est é lleno. 23. Pare el motor y deje que se enfr
íe. Si el nivel
de refrigerante ha descendido despué s de ha-
berse enfriado el motor, añ ada líquido refrige-
rante hasta que este llegue a la parte superior
del radiador; seguidamente coloque el tap ón
del radiador.
24. Arranque el motor y compruebe si se pierde l í-
quido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeraci ón en un concesionario Yamaha.25. Monte el conducto de refrigeraci ón de la co-
rrea trapezoidal y apriete el tornillo de la abra-
zadera.
26. Monte la estribera colocando los pernos y las tuercas y, a continuaci ón, apri ételos con el
par especificado.
1. Perno purgador de aire de la culataPar de apriete: Tornillo de purga de aire de la culata:10 Nm (1.0 m ·kgf, 7.2 ft· lbf)
U1HS60S0.book Page 40 Wednesday, April 27, 2011 10:20 AM

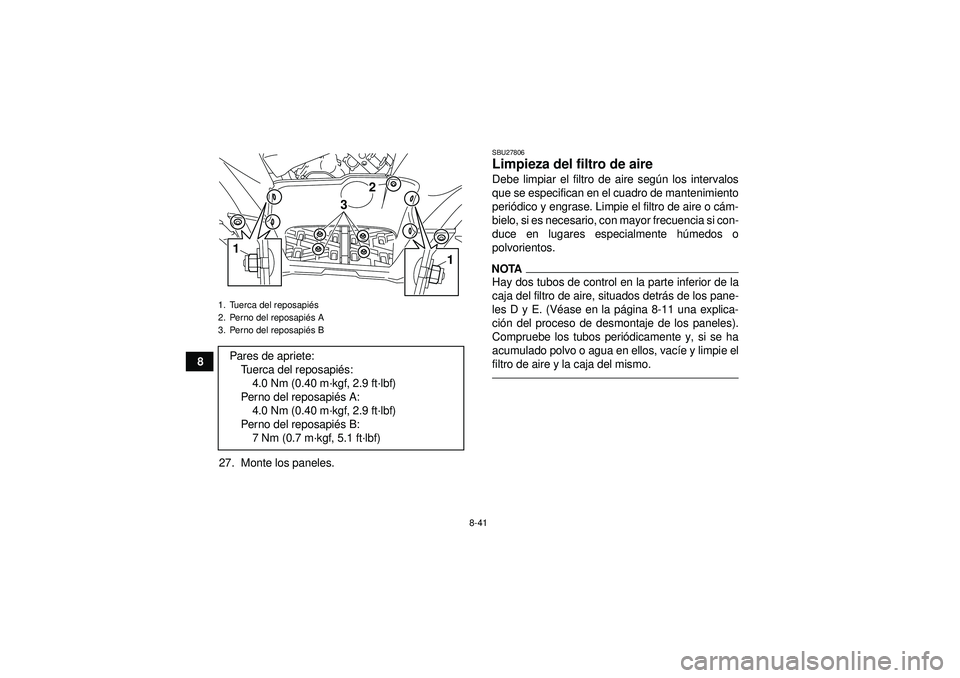

8-41
827. Monte los paneles.
SBU27806Limpieza del filtro de aire Debe limpiar el filtro de aire seg ún los intervalos
que se especifican en el cuadro de mantenimiento
peri ódico y engrase. Limpie el filtro de aire o c ám-
bielo, si es necesario, con mayor frecuencia si con-
duce en lugares especialmente hú medos o
polvorientos.NOTAHay dos tubos de control en la parte inferior de la
caja del filtro de aire, situados detr ás de los pane-
les D y E. (V éase en la p ágina 8-11 una explica-
ci ón del proceso de desmontaje de los paneles).
Compruebe los tubos peri ódicamente y, si se ha
acumulado polvo o agua en ellos, vac íe y limpie el
filtro de aire y la caja del mismo.
1. Tuerca del reposapi és
2. Perno del reposapi és A
3. Perno del reposapi és BPares de apriete:
Tuerca del reposapi és:
4.0 Nm (0.40 m ·kgf, 2.9 ft· lbf)
Perno del reposapi és A:
4.0 Nm (0.40 m ·kgf, 2.9 ft· lbf)
Perno del reposapi és B:
7 Nm (0.7 m ·kgf, 5.1 ft ·lbf)
3
1
2
1
U1HS60S0.book Page 41 Wednesday, April 27, 2011 10:20 AM

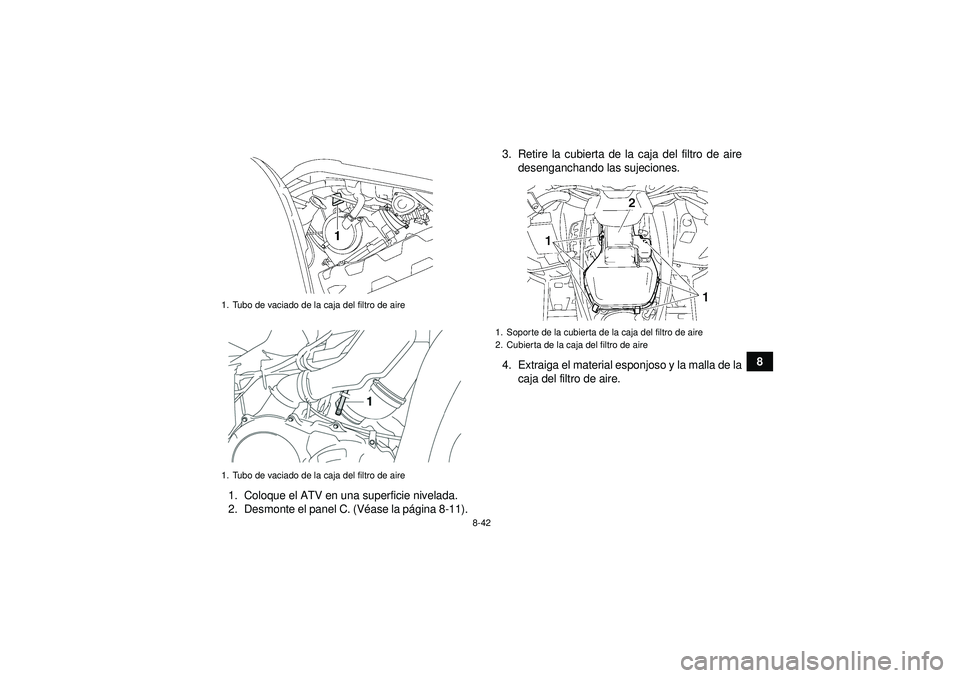

8-42
8
1. Coloque el ATV en una superficie nivelada.
2. Desmonte el panel C. (V éase la p ágina 8-11). 3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
4. Extraiga el material esponjoso y la malla de la caja del filtro de aire.
1. Tubo de vaciado de la caja del filtro de aire
1. Tubo de vaciado de la caja del filtro de aire
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
U1HS60S0.book Page 42 Wednesday, April 27, 2011 10:20 AM

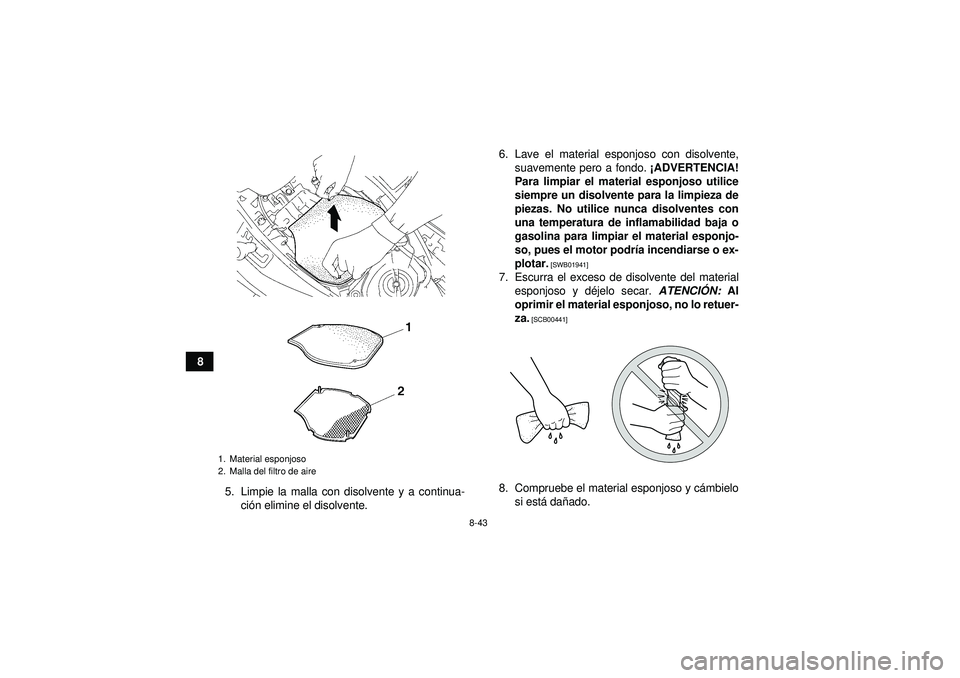

8-43
85. Limpie la malla con disolvente y a continua-ción elimine el disolvente. 6. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podr ía incendiarse o ex-
plotar.
[SWB01941]
7. Escurra el exceso de disolvente del material esponjoso y dé jelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00441]
8. Compruebe el material esponjoso y c ámbielo
si est á da ñado.
1. Material esponjoso
2. Malla del filtro de aireU1HS60S0.book Page 43 Wednesday, April 27, 2011 10:20 AM
