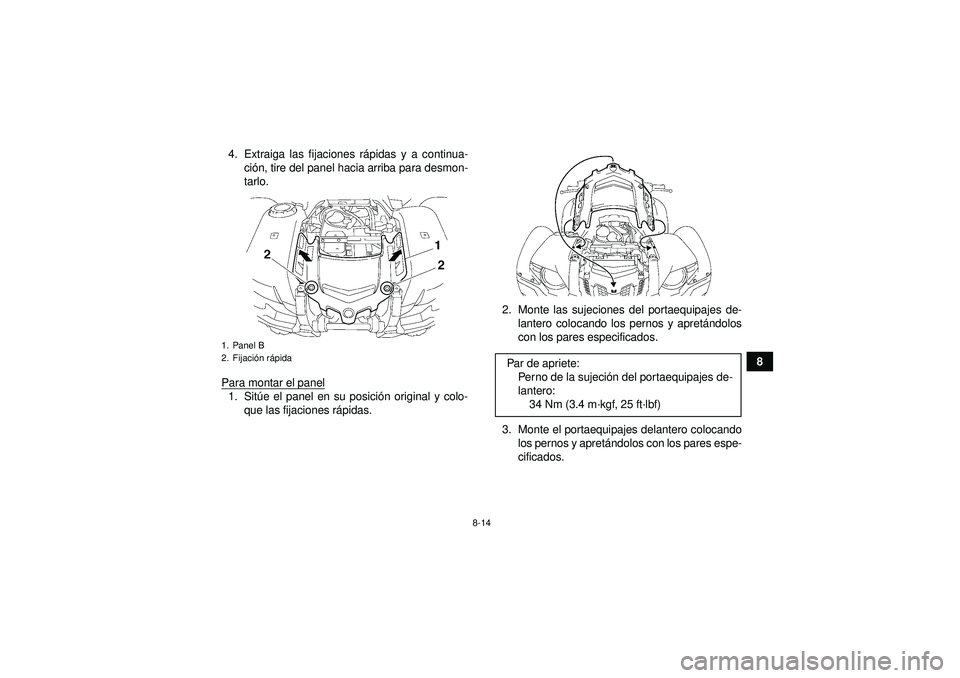

4. Extraiga las fijaciones r
ápidas y a continua-
ci ón, tire del panel hacia arriba para desmon-
tarlo.
Para montar el panel
1. Sit úe el panel en su posici ón original y colo-
que las fijaciones r ápidas. 2. Monte las sujeciones del portaequipajes de-
lantero colocando los pernos y apret ándolos
con los pares especificados.
3. Monte el portaequipajes delantero colocando los pernos y apret ándolos con los pares espe-
cificados.1. Panel B
2. Fijació n rápida
Par de apriete:
Perno de la sujeci ón del portaequipajes de-
lantero: 34 Nm (3.4 m ·kgf, 25 ft ·lbf)
U1HS60S0.book Page 14 Wednesday, April 27, 2011 10:20 AM

8-15
84. Monte el panel A.
Panel C
Para desmontar el panel
1. Desmonte el asiento. (V éase la p ágina 4-20).
2. Extraiga los tornillos de fijaci ón r ápida y tire
del panel hacia arriba para desmontarlo. Para montar el panel
1. Sit
úe el panel en su posici ón original y, a con-
tinuaci ón, coloque los tornillos de fijaci ón r ápi-
da.
Pares de apriete:
Perno del portaequipajes (superior):34 Nm (3.4 m ·kgf, 25 ft· lbf)
Perno del portaequipajes (debajo de los
guardabarros): 7 Nm (0.7 m ·kgf, 5.1 ft ·lbf)1. Panel C
2. Tornillo de fijaci ón r ápida
U1HS60S0.book Page 15 Wednesday, April 27, 2011 10:20 AM

8-16
8
2. Monte el asiento.
Paneles D y E

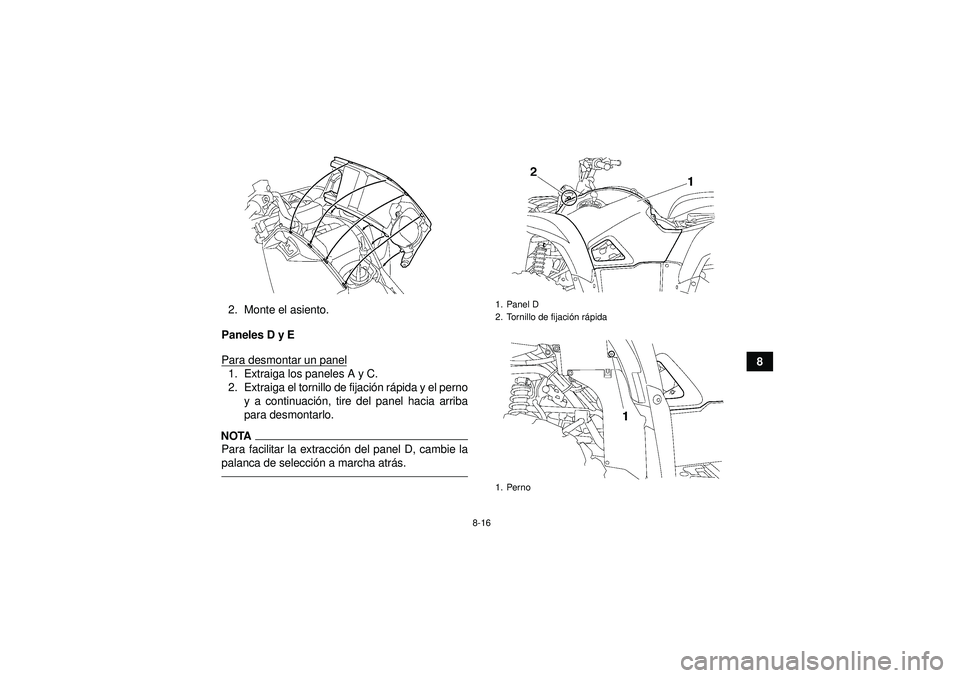

Para desmontar un panel
1. Extraiga los paneles A y C.
2. Extraiga el tornillo de fijaci ón r ápida y el perno
y a continuaci ón, tire del panel hacia arriba
para desmontarlo.NOTAPara facilitar la extracci ón del panel D, cambie la
palanca de selecci ón a marcha atr ás.
1. Panel D
2. Tornillo de fijaci ón r ápida
1. Perno
U1HS60S0.book Page 16 Wednesday, April 27, 2011 10:20 AM

8-17

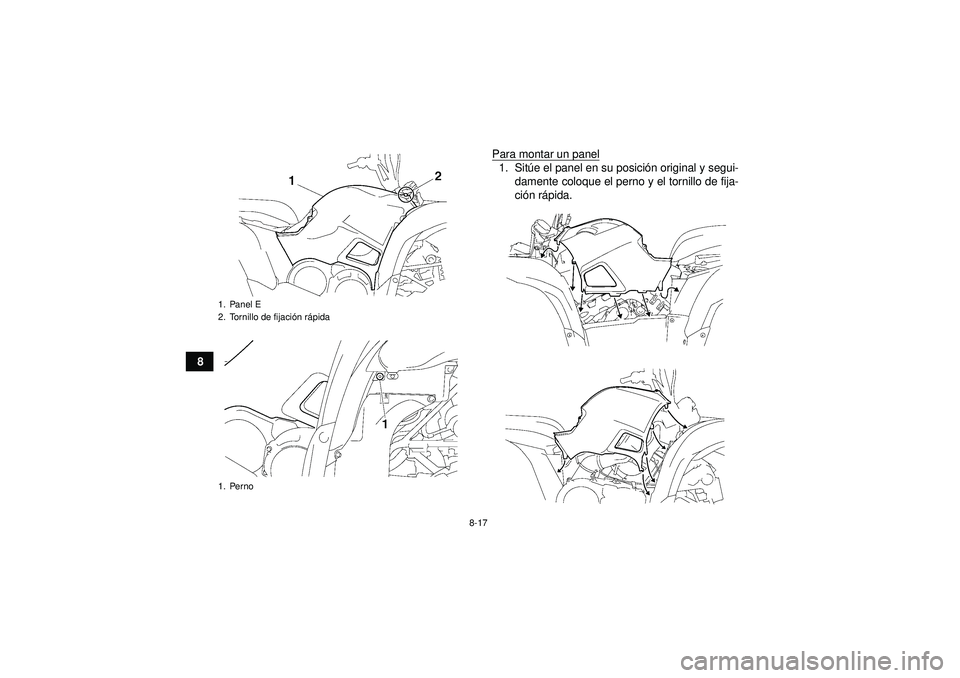

8Para montar un panel
1. Sit
úe el panel en su posici ón original y segui-
damente coloque el perno y el tornillo de fija-
ci ón r ápida.
1. Panel E
2. Tornillo de fijaci ón r ápida
1. PernoU1HS60S0.book Page 17 Wednesday, April 27, 2011 10:20 AM

8-18
8
2. Instale los paneles A y C.

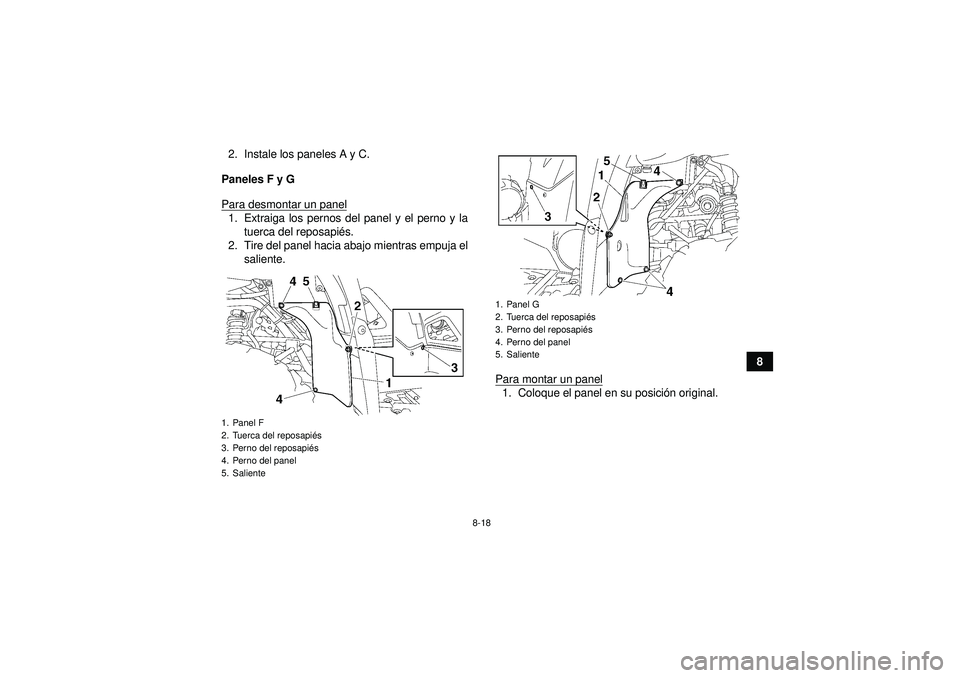

Paneles F y G
Para desmontar un panel
1. Extraiga los pernos del panel y el perno y la tuerca del reposapi és.
2. Tire del panel hacia abajo mientras empuja el saliente.
Para montar un panel
1. Coloque el panel en su posición original.
1. Panel F
2. Tuerca del reposapié s
3. Perno del reposapi és
4. Perno del panel
5. Saliente
1. Panel G
2. Tuerca del reposapié s
3. Perno del reposapi és
4. Perno del panel
5. Saliente
U1HS60S0.book Page 18 Wednesday, April 27, 2011 10:20 AM

8-19
82. Coloque los pernos y la tuerca y apri ételos

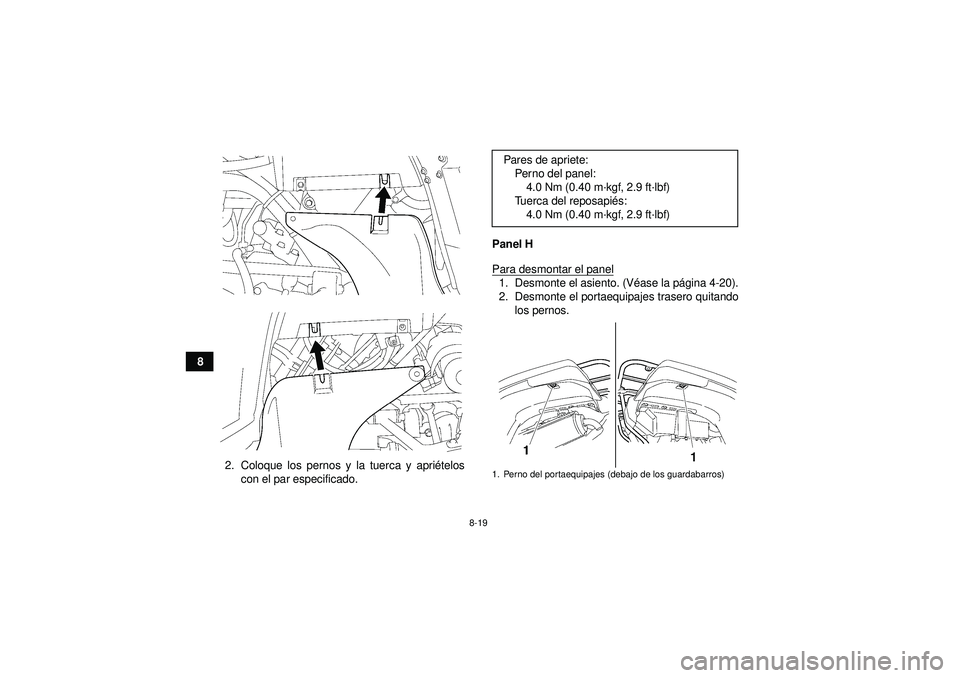

con el par especificado. Panel H
Para desmontar el panel
1. Desmonte el asiento. (V
éase la p ágina 4-20).
2. Desmonte el portaequipajes trasero quitando los pernos.Pares de apriete:Perno del panel:4.0 Nm (0.40 m ·kgf, 2.9 ft· lbf)
Tuerca del reposapi és:
4.0 Nm (0.40 m ·kgf, 2.9 ft· lbf)1. Perno del portaequipajes (debajo de los guardabarros)
U1HS60S0.book Page 19 Wednesday, April 27, 2011 10:20 AM

8-20
8

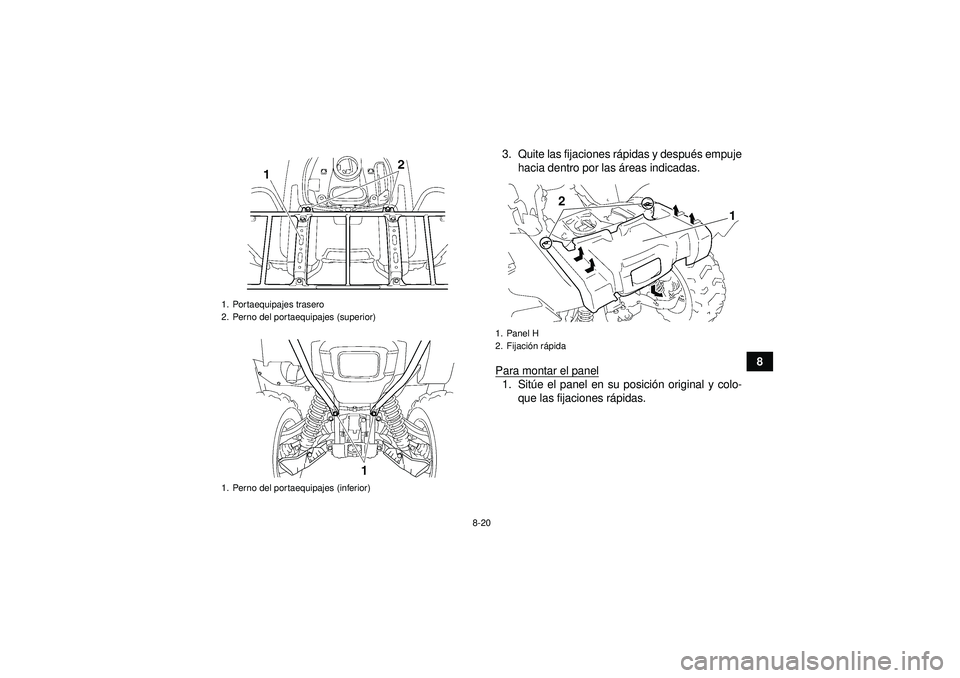

3. Quite las fijaciones r
ápidas y despu és empuje
hacia dentro por las áreas indicadas.
Para montar el panel
1. Sit úe el panel en su posici ón original y colo-
que las fijaciones r ápidas.
1. Portaequipajes trasero
2. Perno del portaequipajes (superior)
1. Perno del portaequipajes (inferior)
1. Panel H
2. Fijació n rápida
2
1
U1HS60S0.book Page 20 Wednesday, April 27, 2011 10:20 AM

8-21
82. Monte el portaequipajes trasero colocando
los pernos y apret ándolos con los pares espe-
cificados.
3. Monte el asiento.

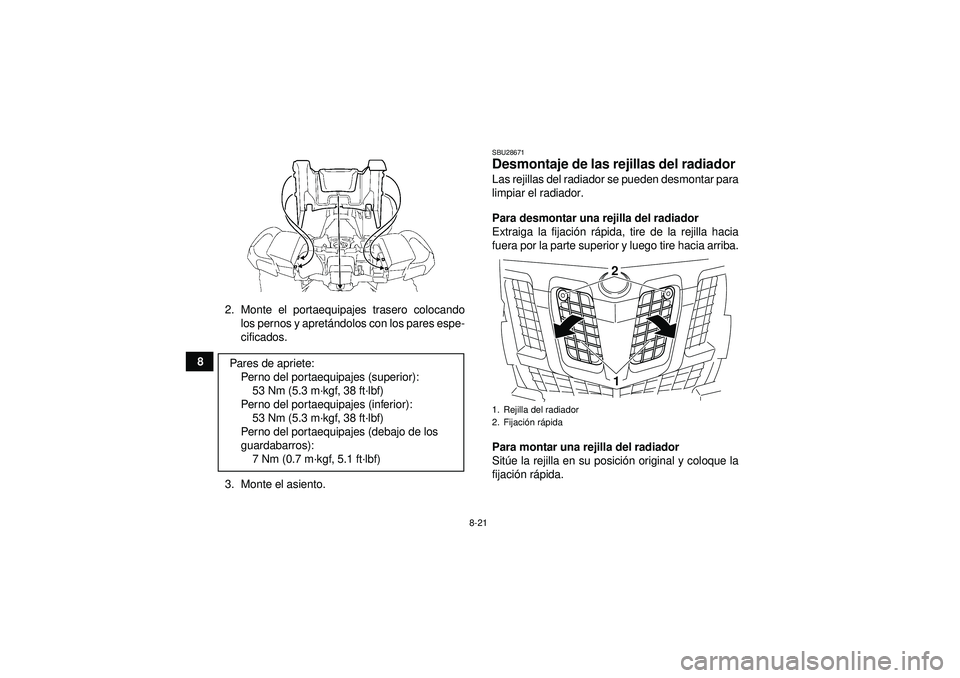

SBU28671Desmontaje de las rejillas del radiador Las rejillas del radiador se pueden desmontar para
limpiar el radiador.
Para desmontar una rejilla del radiador
Extraiga la fijació n rápida, tire de la rejilla hacia
fuera por la parte superior y luego tire hacia arriba.
Para montar una rejilla del radiador
Sit úe la rejilla en su posici ón original y coloque la
fijació n rápida.
Pares de apriete:
Perno del portaequipajes (superior):53 Nm (5.3 m ·kgf, 38 ft· lbf)
Perno del portaequipajes (inferior): 53 Nm (5.3 m ·kgf, 38 ft· lbf)
Perno del portaequipajes (debajo de los
guardabarros): 7 Nm (0.7 m ·kgf, 5.1 ft ·lbf)1. Rejilla del radiador
2. Fijació n rápida
21
U1HS60S0.book Page 21 Wednesday, April 27, 2011 10:20 AM

8-22
8

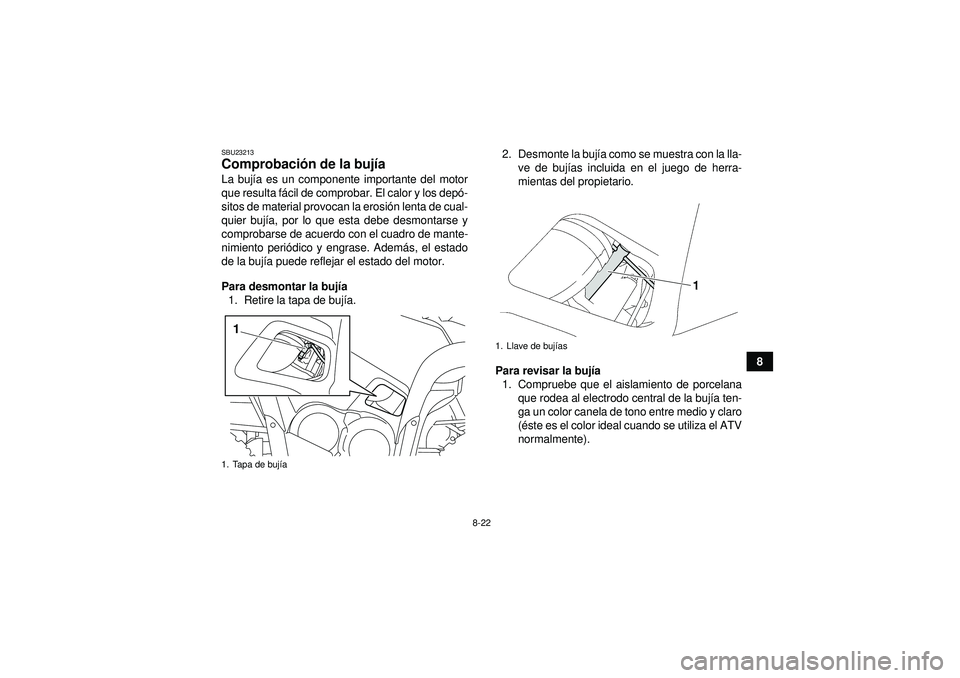

SBU23213Comprobación de la buj ía La buj ía es un componente importante del motor
que resulta f ácil de comprobar. El calor y los dep ó-
sitos de material provocan la erosi ón lenta de cual-
quier buj ía, por lo que esta debe desmontarse y
comprobarse de acuerdo con el cuadro de mante-
nimiento peri ódico y engrase. Ademá s, el estado
de la buj ía puede reflejar el estado del motor.
Para desmontar la buj ía
1. Retire la tapa de buj ía. 2. Desmonte la buj
ía como se muestra con la lla-
ve de buj ías incluida en el juego de herra-
mientas del propietario.
Para revisar la buj ía
1. Compruebe que el aislamiento de porcelana que rodea al electrodo central de la buj ía ten-
ga un color canela de tono entre medio y claro
( é ste es el color ideal cuando se utiliza el ATV
normalmente).1. Tapa de buj ía1
1. Llave de buj ías
U1HS60S0.book Page 22 Wednesday, April 27, 2011 10:20 AM

8-23
8

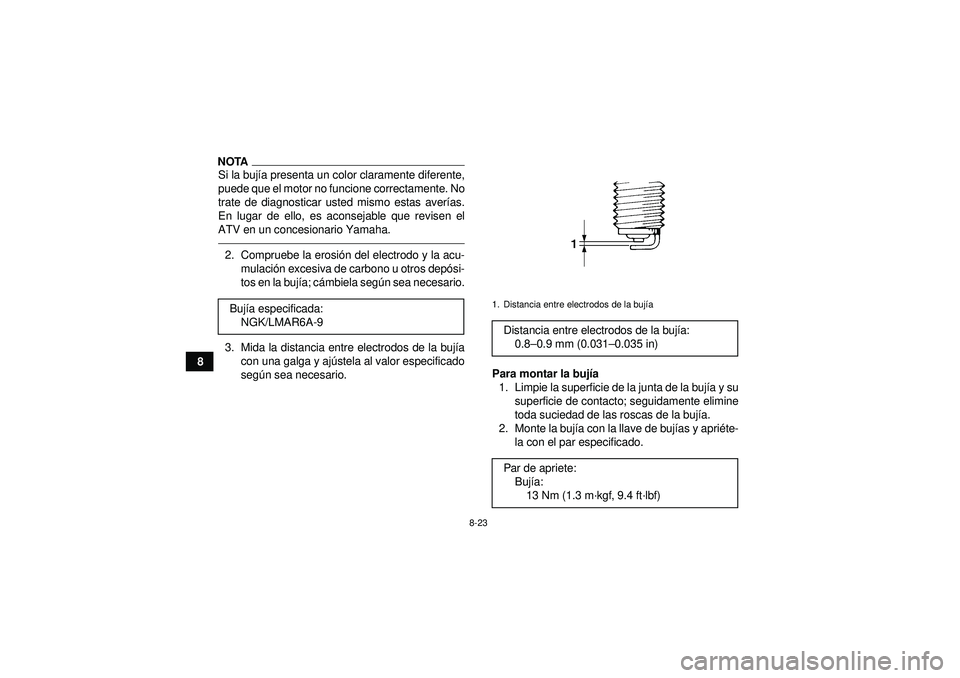

NOTASi la bujía presenta un color claramente diferente,
puede que el motor no funcione correctamente. No
trate de diagnosticar usted mismo estas aver ías.
En lugar de ello, es aconsejable que revisen el
ATV en un concesionario Yamaha.2. Compruebe la erosi ón del electrodo y la acu-
mulaci ón excesiva de carbono u otros dep ósi-
tos en la buj ía; c ámbiela seg ún sea necesario.
3. Mida la distancia entre electrodos de la buj ía
con una galga y aj ústela al valor especificado
seg ún sea necesario. Para montar la buj
ía
1. Limpie la superficie de la junta de la buj ía y su
superficie de contacto; seguidamente elimine
toda suciedad de las roscas de la buj ía.
2. Monte la buj ía con la llave de buj ías y apri éte-
la con el par especificado.
Buj
ía especificada:
NGK/LMAR6A-9
1. Distancia entre electrodos de la buj íaDistancia entre electrodos de la buj ía:
0.8 –0.9 mm (0.031 –0.035 in)
Par de apriete: Buj ía:
13 Nm (1.3 m ·kgf, 9.4 ft ·lbf)
