1-1
1
FBU29680

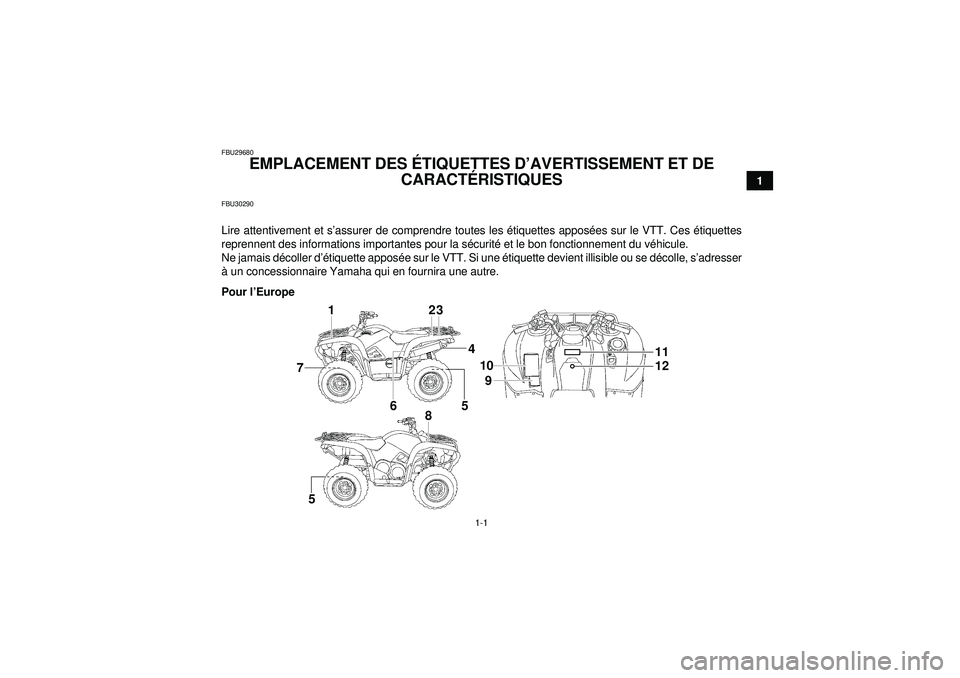

EMPLACEMENT DES ÉTIQUETTES D ’AVERTISSEMENT ET DE
CARACT ÉRISTIQUES
FBU30290Lire attentivement et s ’assurer de comprendre toutes les étiquettes appos ées sur le VTT. Ces étiquettes
reprennent des informations importantes pour la s écurit é et le bon fonctionnement du v éhicule.
Ne jamais d écoller d ’étiquette appos ée sur le VTT. Si une é tiquette devient illisible ou se d écolle, s ’adresser
à un concessionnaire Yamaha qui en fournira une autre.
Pour l ’Europe
12 3
4
65
7
810
9 11
12
5
U1HS60F0.book Page 1 Wednesday, April 27, 2011 9:25 AM

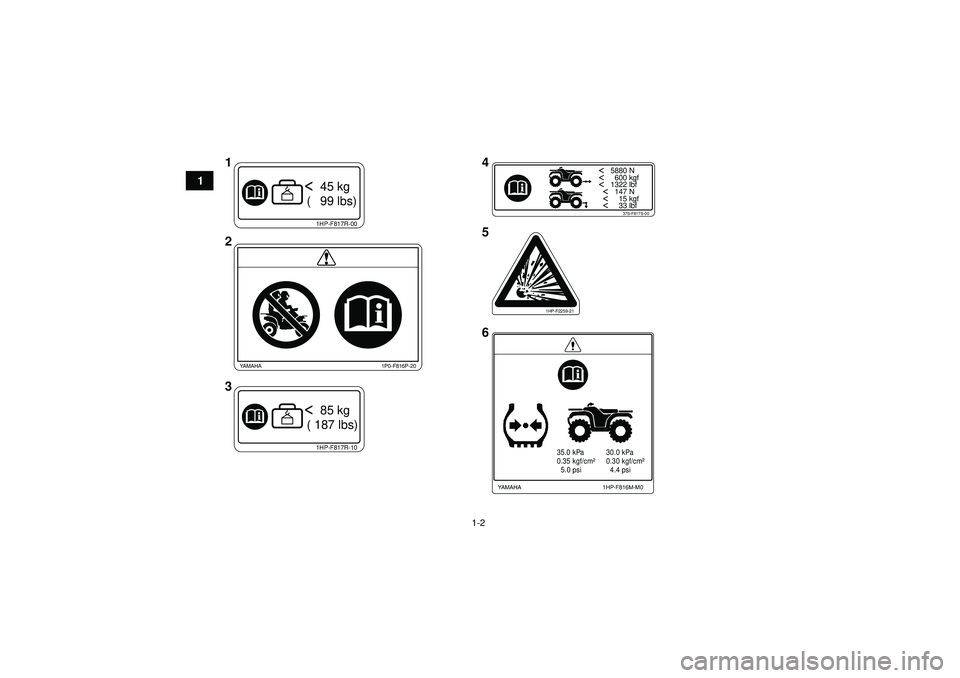

1-2
1
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
1HP-F817R-10< 85 kg
( 187 lbs)
35.0 kPa
0.35 kgf/cm²
5.0 psi 30.0 kPa
0.30 kgf/cm²
4.4 psi
1HP-F816M-M0
YAMAHA
1HP-F817R-00< 45 kg
( 99 lbs)
1P0-F816P-20
YAMAHA
1HP-F2259-21
1
2
3 4
5
6
U1HS60F0.book Page 2 Wednesday, April 27, 2011 9:25 AM

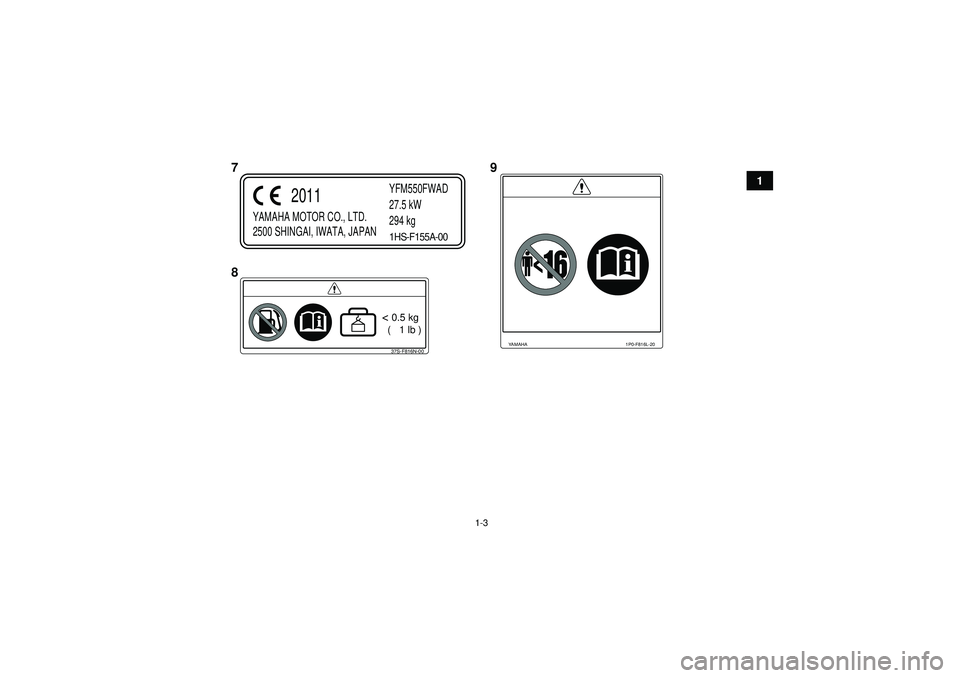

1-3
1
37S-F816N-00< 0.5 kg
( 1 lb )
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN YFM550FWAD
27.5 kW
294 kg
2011
1HS-F155A-00
1P0-F816L-20
YAMAHA
7
8 9
U1HS60F0.book Page 3 Wednesday, April 27, 2011 9:25 AM

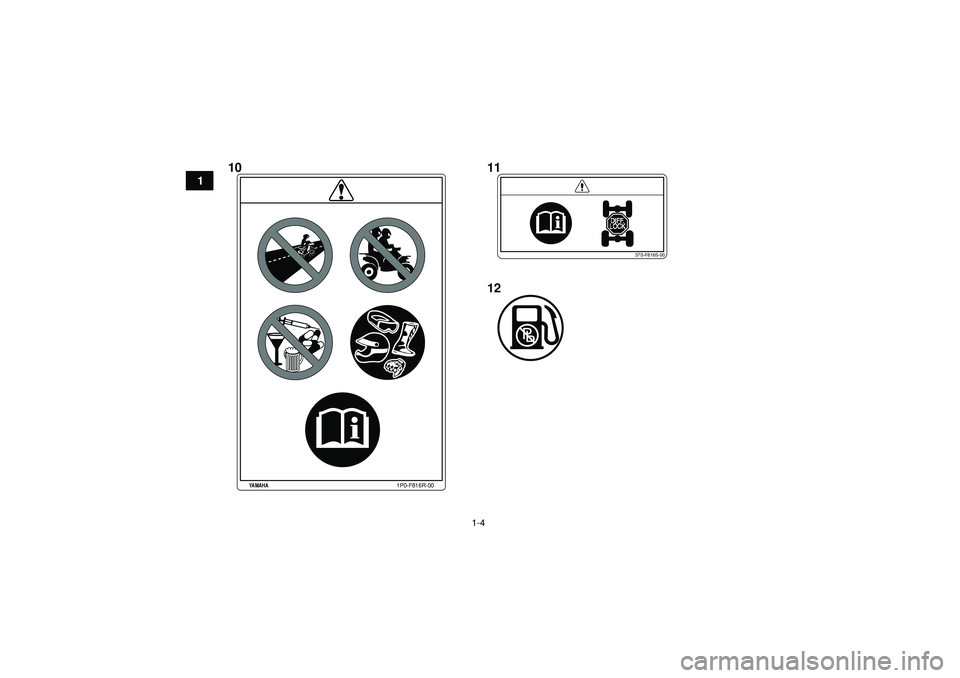

1-4
1
37S-F816S-00
1P0-F816R-00
YAMAHA
1011
12
U1HS60F0.book Page 4 Wednesday, April 27, 2011 9:25 AM

1-5
1

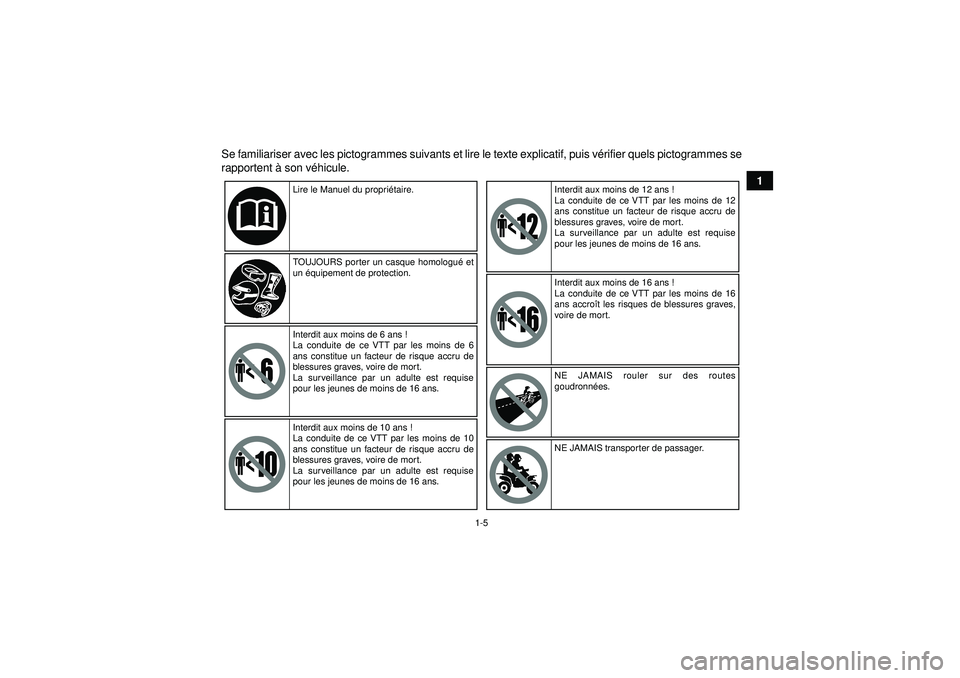

Se familiariser avec les pictogrammes suivants et lire le texte explicatif, puis v
érifier quels pictogrammes se
rapportent à son v éhicule.
Lire le Manuel du propri étaire.
TOUJOURS porter un casque homologu é et
un équipement de protection.
Interdit aux moins de 6 ans !
La conduite de ce VTT par les moins de 6
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.
Interdit aux moins de 10 ans !
La conduite de ce VTT par les moins de 10
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans. Interdit aux moins de 12 ans !
La conduite de ce VTT par les moins de 12
ans constitue un facteur de risque accru de
blessures graves, voire de mort.
La surveillance par un adulte est requise
pour les jeunes de moins de 16 ans.
Interdit aux moins de 16 ans !
La conduite de ce VTT par les moins de 16
ans accroît les risques de blessures graves,
voire de mort.
NE JAMAIS rouler sur des routes
goudronnées.
NE JAMAIS transporter de passager.
U1HS60F0.book Page 5 Wednesday, April 27, 2011 9:25 AM

1-6
1
**.* kPa
*.** kgf/cm²*.* psi **.* kPa
*.** kgf/cm²
*.* psi

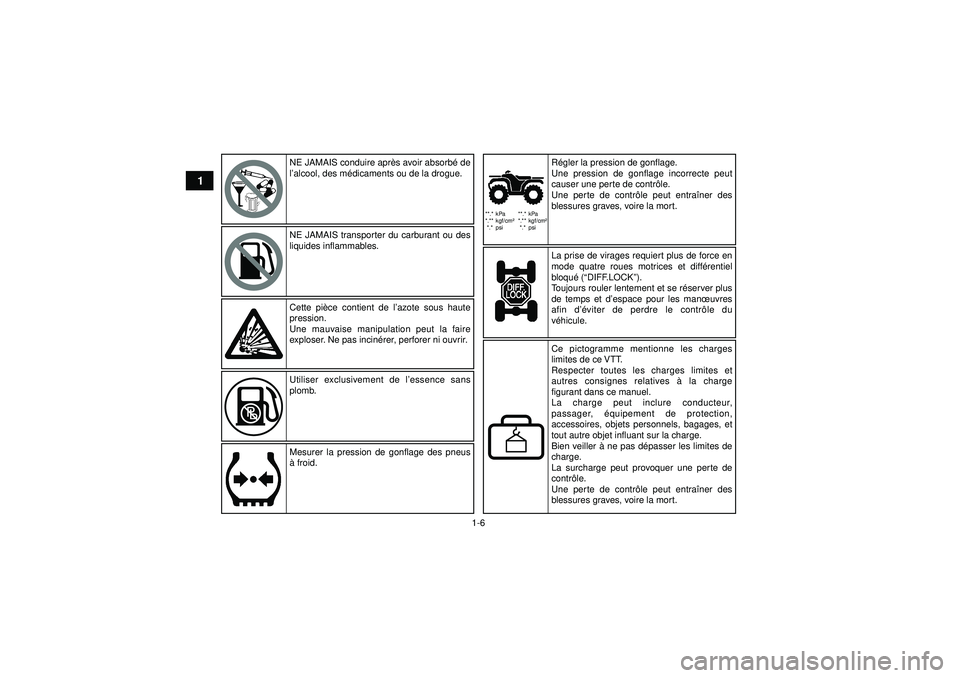

NE JAMAIS conduire apr ès avoir absorbé de
l’alcool, des médicaments ou de la drogue.
NE JAMAIS transporter du carburant ou des
liquides inflammables.
Cette pièce contient de l’azote sous haute
pression.
Une mauvaise manipulation peut la faire
exploser. Ne pas incin érer, perforer ni ouvrir.
Utiliser exclusivement de l ’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid. Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contr ôle.
Une perte de contr ôle peut entra îner des
blessures graves, voire la mort.
La prise de virages requiert plus de force en
mode quatre roues motrices et diff érentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se r éserver plus
de temps et d’espace pour les manœuvres
afin d’é viter de perdre le contrô le du
v éhicule.
Ce pictogramme mentionne les charges
limites de ce VTT.
Respecter toutes les charges limites et
autres consignes relatives à la charge
figurant dans ce manuel.
La charge peut inclure conducteur,
passager, équipement de protection,
accessoires, objets personnels, bagages, et
tout autre objet influant sur la charge.
Bien veiller à ne pas dépasser les limites de
charge.
La surcharge peut provoquer une perte de
contrôle.
Une perte de contr ôle peut entra îner des
blessures graves, voire la mort.
U1HS60F0.book Page 6 Wednesday, April 27, 2011 9:25 AM

1-7
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34

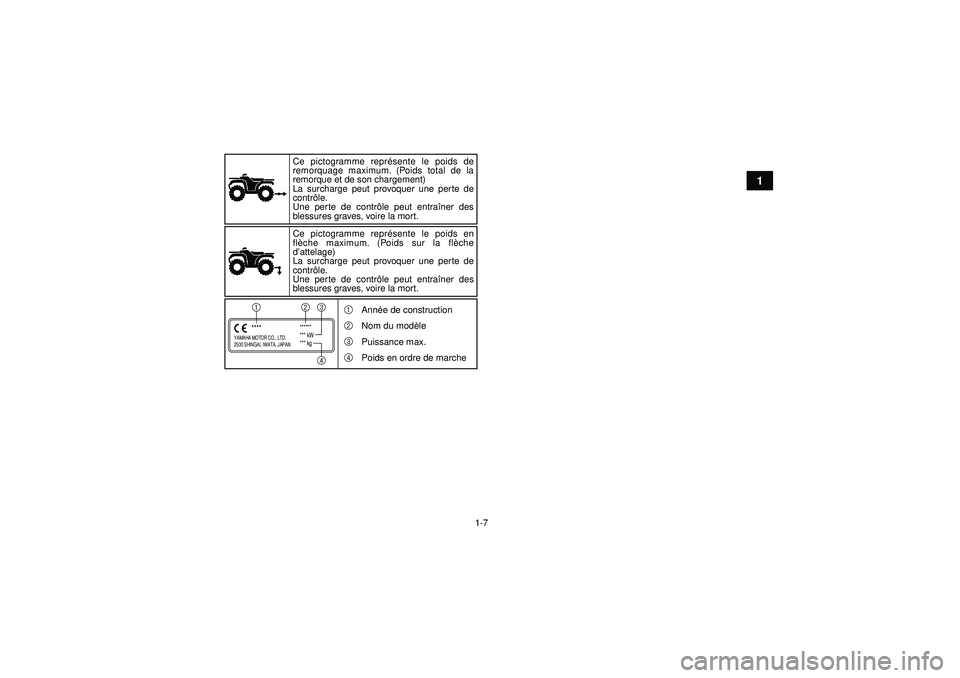

Ce pictogramme repré
sente le poids de
remorquage maximum. (Poids total de la
remorque et de son chargement)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contr ôle peut entraî ner des
blessures graves, voire la mort.
Ce pictogramme repré sente le poids en
flè che maximum. (Poids sur la fl èche
d’attelage)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contr ôle peut entraî ner des
blessures graves, voire la mort.
1
2
3
4Année de construction
Nom du mod
èle
Puissance max.
Poids en ordre de marche
U1HS60F0.book Page 7 Wednesday, April 27, 2011 9:25 AM

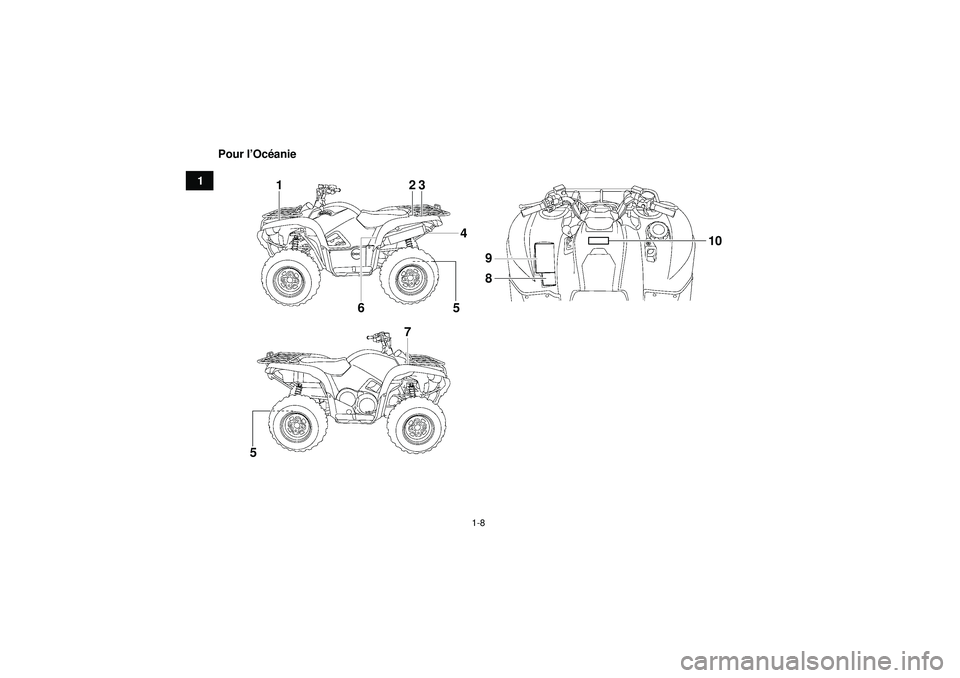

1-8
1Pour l
’Oc éanie
12 3
4
6 7 9
8
10
5
5
U1HS60F0.book Page 8 Wednesday, April 27, 2011 9:25 AM

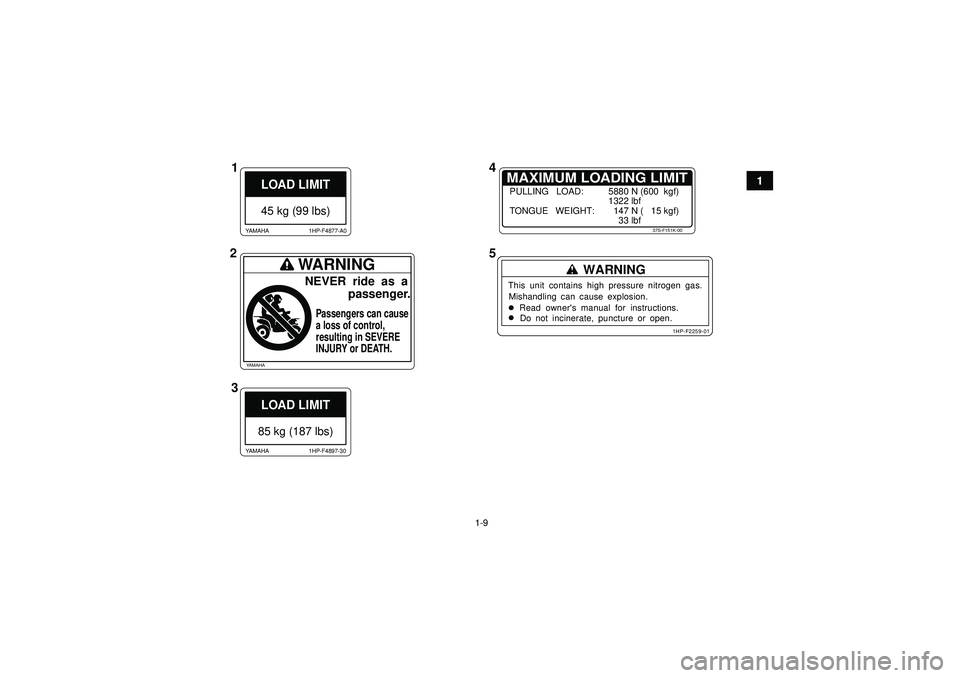

1-9
1
LOAD LIMIT45 kg (99 lbs)
1HP-F4877-A0
YAMAHA
LOAD LIMIT85 kg (187 lbs)
1HP-F4897-30
YAMAHA
MAXIMUM LOADING LIMIT
37S-F151K-00
PULLING LOAD: 5880 N (600 kgf)
1322 lbf
TONGUE WEIGHT: 147 N ( 15 kgf) 33 lbf
YAMAHA
WARNINGNEVER ride as a
passenger.Passengers can cause
a loss of control,
resulting in SEVERE
INJURY or DEATH.
WARNING
This unit contains high pressure nitrogen gas.
Mishandling can cause explosion. Read owner's manual for instructions.Do not incinerate, puncture or open.
1HP-F2259-01
1
3
2
4
5
U1HS60F0.book Page 9 Wednesday, April 27, 2011 9:25 AM

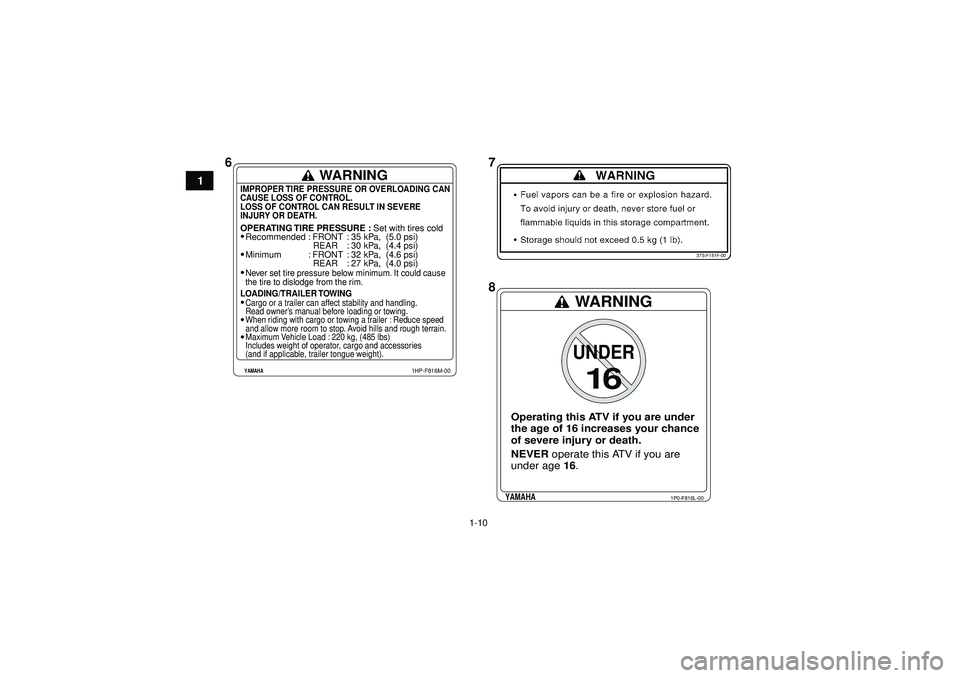

1-10
1
37S-F151F-00
Recommended
Minimum: FRONT
REAR
: FRONT
REAR: 35 kPa, (5.0 psi)
: 30 kPa, (4.4 psi)
: 32 kPa, (4.6 psi)
: 27 kPa, (4.0 psi)Never set tire pressure below minimum. It could cause
the tire to dislodge from the rim.Cargo or a trailer can affect stability and handling.
Read owner’
s manual before loading or towing.
When riding with cargo or towing a trailer : Reduce speed
and allow more room to stop. Avoid hills and rough terrain.
Maximum Vehicle Load : 220 kg, (485 lbs)
Includes weight of operator, cargo and accessories
(and if applicable, trailer tongue weight).
WARNING
1HP-F816M-00
YAMAHAIMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.OPERATING TIRE PRESSURE : Set with tires coldLOADING/TRAILER TOWING
WARNINGUNDER
16
Operating this ATV if you are under
the age of 16 increases your chance
of severe injury or death.
NEVER operate this ATV if you are
under age 16.
1P0-F816L-00
YAMAHA
67
8
