8
3. Baje el ATV hasta el suelo.
4. Apriete las tuercas de las ruedas con los pa-
res especificados.
SBU25740Identificación de averías Aunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden sur-
gir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para que usted mismo compruebe esos sistemas
vitales. No obstante, si es necesario realizar cual-
quier reparación del ATV, llévelo a un concesiona-
rio Yamaha cuyos técnicos cualificados disponen
de las herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02280No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-

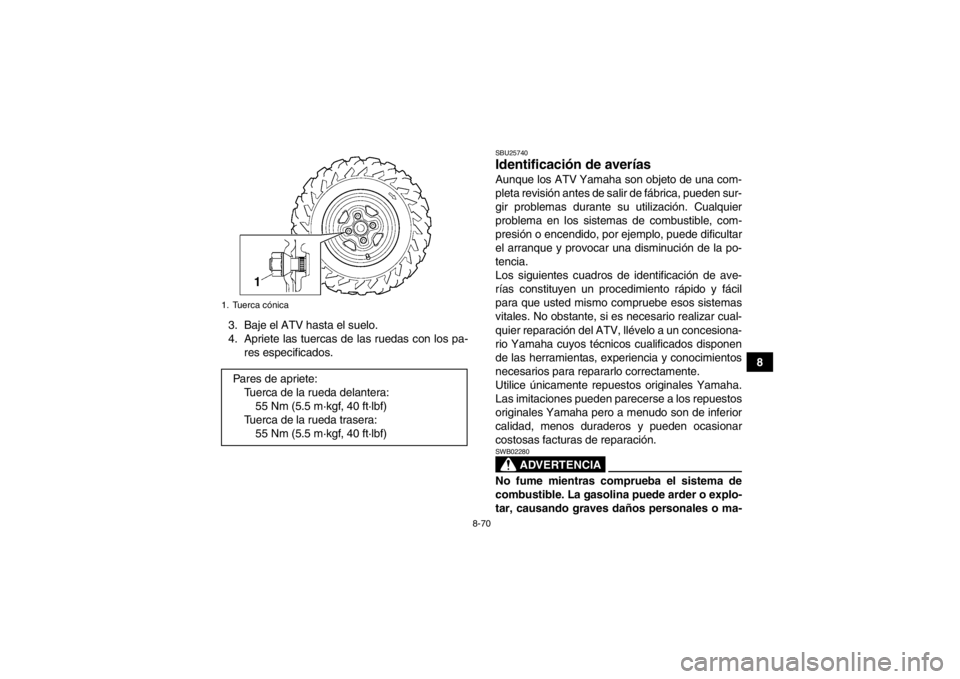

1. Tuerca cónicaPares de apriete:Tuerca de la rueda delantera:55 Nm (5.5 m·kgf, 40 ft·lbf)
Tuerca de la rueda trasera: 55 Nm (5.5 m·kgf, 40 ft·lbf)
U1HS61S0.book Page 70 Thursday, May 24, 2012 8:41 AM

8-71
8teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u hor-
nos.
U1HS61S0.book Page 71 Thursday, May 24, 2012 8:41 AM

8-72
8

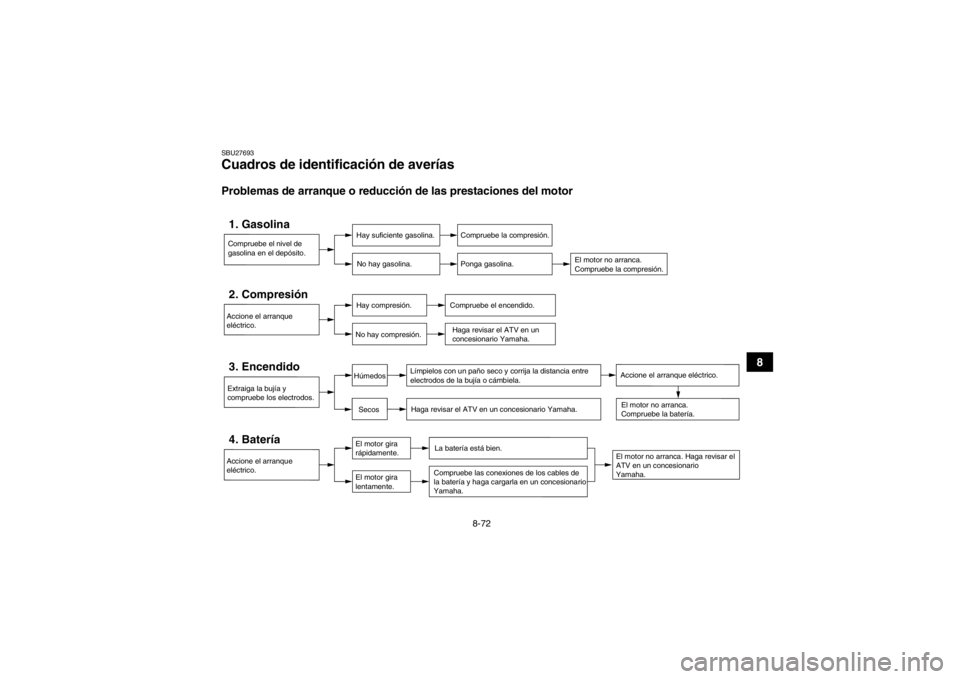

SBU27693Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motorCompruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido. Haga revisar el ATV en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el ATV en un concesionario Yamaha.
El motor no arranca. Haga revisar el
ATV en un concesionario
Yamaha.El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira
rápidamente.
El motor gira
lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargarla en un concesionario
Yamaha.
SecosHúmedos
Accione el arranque eléctrico.
U1HS61S0.book Page 72 Thursday, May 24, 2012 8:41 AM

8-73

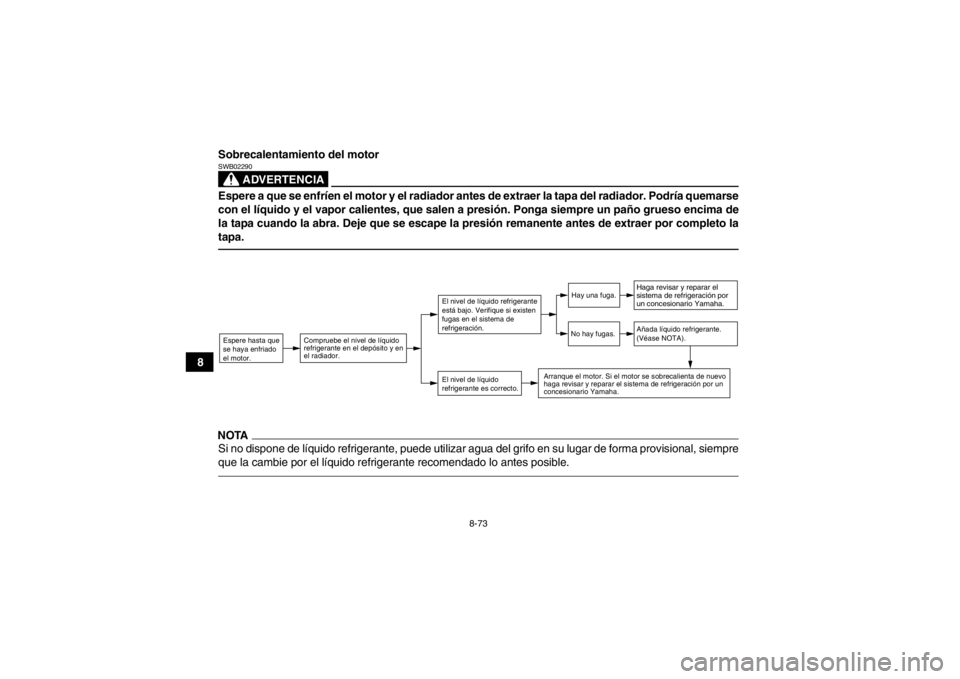

8Sobrecalentamiento del motor
ADVERTENCIA
SWB02290Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemarse
con el líquido y el vapor calientes, que salen a presión. Ponga siempre un paño grueso encima de
la tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo la
tapa.NOTASi no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma provisional, siempre
que la cambie por el líquido refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por
un concesionario Yamaha.Añada líquido refrigerante.
(Véase NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U1HS61S0.book Page 73 Thursday, May 24, 2012 8:41 AM

9-1
9
SBU25860
LIMPIEZA Y ALMACENAMIENTO
SBU25881Limpieza La limpieza frecuente del ATV no sólo servirá para
realzar su aspecto, sino que mejorará su rendi-
miento general y prolongará la vida útil de muchos
de sus componentes.1. Antes de limpiar el ATV: a. Tape el extremo del tubo de escape paraevitar la entrada de agua. Se puede utilizar
una bolsa de plástico y una banda de
goma resistente.
b. Asegúrese de que estén bien montadas las tapas de las bujías y todos los tapones
de llenado.
2. Si la carcasa del motor tiene excesiva grasa, aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan- do la máquina con una manguera. Utilice úni-
camente la presión necesaria para la
operación. ¡ADVERTENCIA! Con los frenos
mojados la capacidad de frenada puede
disminuir, con el consiguiente riesgo de
accidente. Compruebe los frenos después del lavado. Accione los frenos varias ve-
ces a poca velocidad para que se sequen
los forros por efecto del rozamiento.
[SWB02311]

ATENCIÓN: Una presión del agua
excesiva puede provocar que esta se filtre
en los cojinetes de rueda, frenos, juntas de
estanqueidad de la caja de cambios y dis-
positivos eléctricos, con el consiguiente
deterioro de dichos elementos. Muchas
facturas de reparación de elevado importe
son consecuencia de la aplicación inade-
cuada de sistemas de lavado con agua a
presión, como los habituales en los túne-
les de lavado.
[SCB00711]
4. Una vez eliminada la mayor parte de la sucie- dad, lave todas las superficies con agua tem-
plada y un jabón detergente neutro. Resulta
práctico utilizar un cepillo de dientes o de lim-
piar botellas para eliminar la suciedad en los
lugares de difícil acceso.
5. Aclare el ATV inmediatamente con agua lim- pia y seque todas las superficies con una ga-
muza, una toalla limpia o un trapo suave y
absorbente.
U1HS61S0.book Page 1 Thursday, May 24, 2012 8:41 AM

9-2
96. Limpie el asiento con un limpiador de tapice-
rías de vinilo para mantenerlo flexible y bri-
llante.
7. Puede aplicarse cera de automoción a todas las superficies cromadas y pintadas. Evite el
empleo de ceras combinadas con limpiado-
res. Muchas de ellas contienen abrasivos que
pueden deslustrar la pintura o el acabado pro-
tector. Cuando termine, ponga en marcha el
motor y déjelo en ralentí unos minutos.
SBU27261Almacenamiento Período corto
Guarde siempre el ATV en un lugar fresco y seco
y, si es preciso, protéjalo del polvo con una funda
porosa. ATENCIÓN: Si guarda el ATV en un lu-
gar mal ventilado o lo cubre con una lona cuan-
do todavía está mojado, el agua y la humedad
penetrarán en su interior y se oxidará. Para
prevenir la corrosión, evite sótanos húmedos,
establos (por la presencia de amoníaco) y luga-
res en los que se almacenen productos quími-
cos fuertes.
[SCB00721]
Período largo
Antes de guardar el ATV durante varios meses: 1. Siga todas las instrucciones que se facilitan en el apartado “Limpieza” de este capítulo.
2. Llene el depósito con gasolina y, si es posible, añada un producto estabilizador de gasolina
para prevenir su deterioro.
3. Lleve a cabo los pasos siguientes para prote- ger el cilindro, los aros del pistón, etc. frente a
la corrosión.a. Desmonte la tapa de la bujía y la bujía.
b. Vierta una cucharadita de aceite de motor por el orificio para la bujía.
c. Monte la tapa de la bujía en la bujía y se- guidamente coloque ésta sobre la culata
para que los electrodos queden en contac-
to con masa. (Así limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se cubrirá la pared
del cilindro con aceite).
Cantidad especificada:
7.5 ml de producto estabilizador por cada li-
tro de gasolina (o 1 onza de estabilizador
por cada galón de gasolina)
U1HS61S0.book Page 2 Thursday, May 24, 2012 8:41 AM

9-3
9
e. Quite la tapa de bujía de la bujía y luego
monte la bujía y su tapa correspondiente.
4. Lubrique todos los cables de mando, así como las partes pivotantes de las manetas,
palancas y pedales.
5. Compruebe la presión de aire de los neumáti- cos y, si es preciso, corríjala; luego levante el
ATV de forma que todas las ruedas queden
por encima del suelo. Si lo prefiere, gire un
poco las ruedas cada mes a fin de evitar que
los neumáticos se desgasten en un punto de-
terminado.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que penetre humedad.
7. Desmonte la batería y cárguela completa- mente. Guárdela en un lugar fresco y seco y
cárguela una vez al mes. No guarde la batería
en un lugar excesivamente caliente o frío [me-
nos de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al almacena-
miento de la batería, consulte la página 8-60.
NOTAEfectúe todas las reparaciones necesarias antes
de guardar el ATV.U1HS61S0.book Page 3 Thursday, May 24, 2012 8:41 AM

10-1
10
SBU25961
ESPECIFICACIONES
Dimensiones:Longitud total:2065 mm (81.3 in)
Anchura total: 1180 mm (46.5 in)
Altura total:
1240 mm (48.8 in)
Altura del asiento: 905 mm (35.6 in)
Distancia entre ejes: 1250 mm (49.2 in)
Holgura mínima al suelo:
275 mm (10.8 in)
Radio de giro mínimo: 3200 mm (126 in)Peso:Con aceite y combustible:
294.0 kg (648 lb)Nivel de ruido y vibraciones:Nivel de ruido (77/311/EEC):YFM5FGD 79.0 dB(A)a2950 r/min
YFM5FGPAD 79.0 dB(A)a2950 r/min
YFM5FGPD 79.0 dB(A)a2950 r/min
YFM5FGPHD 79.0 dB(A)a2950 r/min
YFM5FGPLED 79.0 dB(A)a2950 r/min Vibración en el asiento (EN1032, ISO5008):
YFM5FGD Sin exceder de 0.5 m/s²
YFM5FGPAD Sin exceder de 0.5 m/s²
YFM5FGPD Sin exceder de 0.5 m/s²
YFM5FGPHD Sin exceder de 0.5 m/s²
YFM5FGPLED Sin exceder de 0.5 m/s²
Vibración en el manillar (EN1032, ISO5008):
YFM5FGD Sin exceder de 2.5 m/s²
YFM5FGPAD Sin exceder de 2.5 m/s²
YFM5FGPD Sin exceder de 2.5 m/s²
YFM5FGPHD Sin exceder de 2.5 m/s²
YFM5FGPLED Sin exceder de 2.5 m/s²
Motor:Tipo de motor:4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros: Cilindro sencillo
Cilindrada:
558 cm³
Calibre × Carrera:
92.0 × 84.0 mm (3.62 × 3.31 in)
Relación de compresión: 9.30 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación: Cárter húmedo
U1HS61S0.book Page 1 Thursday, May 24, 2012 8:41 AM

10-2
10
Aceite de motor:Marca recomendada:YAMALUBE
Tipo:
SAE 5W-30, 10W-30, 10W-40, 15W-40, 20W-40 o 20W-
50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de aceite:2.00 L (2.11 US qt, 1.76 Imp.qt)
Con cartucho de repuesto del filtro de aceite:
2.10 L (2.22 US qt, 1.85 Imp.qt)Caja del engranaje final:Tipo:Aceite de engranaje hipoidal SAE 80 API GL-4 Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Aceite del diferencial:Tipo:
Aceite de engranaje hipoidal SAE 80 API GL-4
Cantidad: 0.22 L (0.23 US qt, 0.19 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante (hasta la
marca de nivel máximo):0.24 L (0.25 US qt, 0.21 Imp.qt)
Capacidad del radiador (incluidas todas las rutas):
1.99 L (2.10 US qt, 1.75 Imp.qt)Filtro de aire:Filtro de aire:Elemento húmedoCombustible:Combustible recomendado:YFM550FAPD Únicamente gasolina sin plomo
YFM5FGD Únicamente gasolina normal sin plomo
YFM5FGPAD Únicamente gasolina normal sin plomo
YFM5FGPD Únicamente gasolina normal sin plomo
YFM5FGPHD Únicamente gasolina normal sin plomo
YFM5FGPLED Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
20.0 L (5.28 US gal, 4.40 Imp.gal)
Cantidad de reserva de combustible: 4.5 L (1.19 US gal, 0.99 Imp.gal)

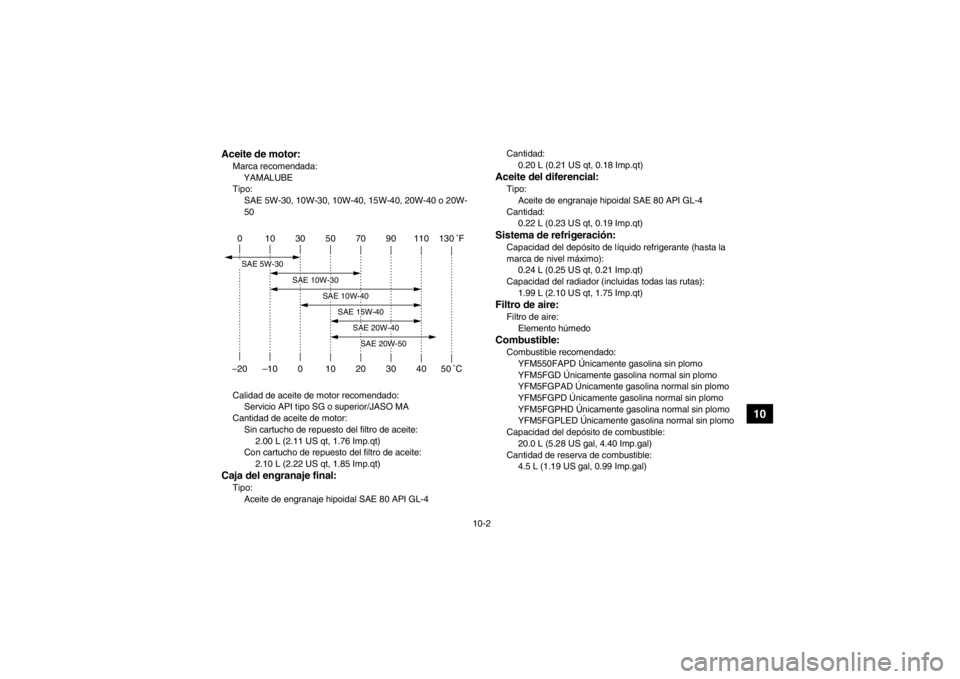

0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
U1HS61S0.book Page 2 Thursday, May 24, 2012 8:41 AM

10-3
10
Inyección de combustible:Cuerpo del acelerador:Marca ID: 28P7 10Bujía(s):Fabricante/modelo:
NGK/LMAR6A-9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Automático centrífugo en baño de aceiteTransmisión:Sistema de reducción primaria:Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria: 41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisión: Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás: 23/14 × 28/23 (2.000)
Marcha corta: 31/16 (1.938)
Marcha larga:
31/27 (1.148)
Chasis:Tipo de bastidor:Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación: 26.0 mm (1.02 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: AT25 x 8-12
Fabricante/modelo: YFM550FAPD CHENG SHIN/C828
YFM5FGD MAXXIS/MU19
YFM5FGPAD MAXXIS/MU19
YFM5FGPD MAXXIS/MU19
YFM5FGPHD MAXXIS/MU19
YFM5FGPLED MAXXIS/MU19Neumático trasero:Tipo:Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo: YFM550FAPD CHENG SHIN/C828
YFM5FGD MAXXIS/MU20
YFM5FGPAD MAXXIS/MU20
YFM5FGPD MAXXIS/MU20
YFM5FGPHD MAXXIS/MU20
YFM5FGPLED MAXXIS/MU20
U1HS61S0.book Page 3 Thursday, May 24, 2012 8:41 AM
