YAMAHA GRIZZLY 550 2013 Manuale de Empleo (in Spanish)

10-4
10
Carga:Carga máxima:220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:35.0 kPa (0.350 kgf/cm², 5.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm², 4.4 psi)
Mínimo: Delantero:
32.0 kPa (0.320 kgf/cm², 4.6 psi)
Trasero: 27.0 kPa (0.270 kgf/cm², 4.0 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 12 x 7.5ATFreno delantero:Tipo:
Freno de disco Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4
Freno trasero:Tipo:Freno de disco
Operación: Operación con mano izquierda y pie derecho
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 180 mm (7.1 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda: 230 mm (9.1 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar: Magneto CA
U1HS61S0.book Page 4 Thursday, May 24, 2012 8:41 AM

10-5
10
Batería:Modelo:YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhFaro delantero:Tipo de bombilla:Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 35.0/35.0 W × 2
Luz de freno y posterior: 12 V, 5.0/21.0 W × 1
Luz de instrumentos:
EL (Electroluminescente)
Luz indicadora de punto muerto: LED
Luz indicadora de marcha atrás: LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz de aviso de avería en el motor: LED
Luz de aviso de la EPS: YFM550FAPD LED
YFM5FGPAD LED
YFM5FGPD LED
YFM5FGPHD LED
YFM5FGPLED LED
Luz indicadora de posición de estacionamiento: LED Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz indicadora de marcha larga: LED
Luz indicadora de marcha corta: LED
Luz indicadora de bloqueo del diferencial:
LED
Fusibles:Fusible principal:40.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de EPS: YFM550FAPD 40.0 A
YFM5FGPAD 40.0 A
YFM5FGPD 40.0 A
YFM5FGPHD 40.0 A
YFM5FGPLED 40.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia: 5.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible de la tracción integral: 10.0 A
Fusible del ventilador del radiador:
20.0 A
U1HS61S0.book Page 5 Thursday, May 24, 2012 8:41 AM

10-6
10
SBU30401Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.U1HS61S0.book Page 6 Thursday, May 24, 2012 8:41 AM

11-1
11
SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU28201Números de identificación Anote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espacios
previstos más abajo, para utilizarlos como referen-
cia cuando solicite repuestos a un concesionario
Yamaha o en caso de robo del ATV.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:
INFORMACIÓN DE LA ETIQUETA DEL MODE-

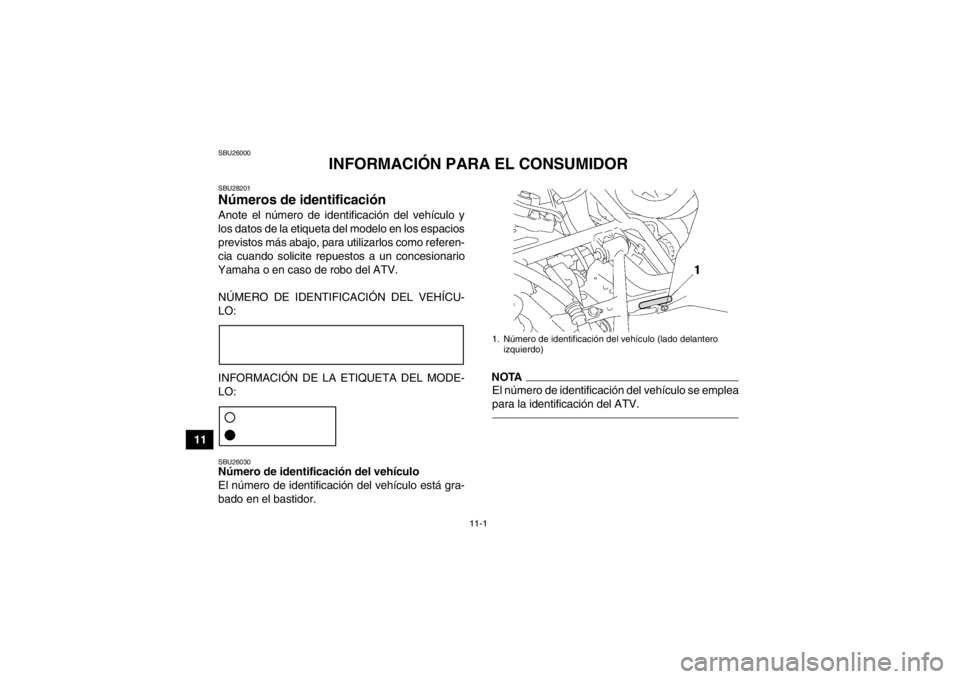

LO:SBU26030Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se emplea
para la identificación del ATV.1. Número de identificación del vehículo (lado delantero izquierdo)
U1HS61S0.book Page 1 Thursday, May 24, 2012 8:41 AM

11-2
11
SBU26050Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloU1HS61S0.book Page 2 Thursday, May 24, 2012 8:41 AM

INDEX
AAccesorios, toma auxiliar ............................................. 4-25
Accesorios y carga ......................................................... 6-6
Aceite del diferencial ............................................. 5-4, 8-31
Aceite del engranaje final ...................................... 5-4, 8-28
Aceite del motor y cartucho del filtro de aceite ............ 8-24
Aceite de motor .............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-20BBatería .......................................................................... 8-60
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-68
Bombilla del faro, cambio ............................................. 8-65
Bujes del estabilizador, comprobación ......................... 8-59
Bujía, comprobación .................................................... 8-22CCable del sistema de seguridad de la palanca de selección de marcha, ajuste ................................. 8-49
Cables, comprobación y engrase ................................. 8-56
Cojinetes de los cubos de las ruedas, comprobación ............................................................ 8-58
Compartimentos porta objetos ..................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y trasero .......................................... 4-23
Cuadro de mantenimiento, sistema de control de emisiones .................................. 8-4
Cuadro de mantenimiento y engrase ............................. 8-6 Cuadros de identificación de averías ........................... 8-72
EEje de dirección, engrase ............................................. 8-60
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-41
Frenos .......................................................................... 8-50
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-63GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-56HHolgura de la válvula .................................................... 8-49IIdentificación de averías .............................................. 8-70
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de arranque .................................................. 4-8
Interruptor de bloqueo del diferencial manual .............. 4-11
Interruptor de cancelación .............................................. 4-9
Interruptor de la bocina .................................................. 4-9
Interruptor de luces ........................................................ 4-8
Interruptor de paro del motor ......................................... 4-8
U1HS61S0.book Page 1 Thursday, May 24, 2012 8:41 AM

Interruptores del manillar ............................................... 4-8
Interruptor manual de tracción en las cuatro ruedas ... 4-10
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleración, ajuste ................. 8-48
Juego libre de las manetas de freno delantero y trasero, comprobación ............................................ 8-53
Juego libre del pedal de freno, ajuste .......................... 8-54LLimitador de velocidad ................................................. 4-14
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-53
Líquido de freno, comprobación .................................. 8-51
Líquido refrigerante ............................................... 5-4, 8-34
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la temperatura del líquido refrigerante .................................................................. 4-3
Luz de aviso del EPS (modelos EPS) ............................ 4-4
Luz del faro, ajuste ....................................................... 8-67
Luz indicadora de estacionamiento ............................... 4-2
Luz indicadora del modo de tracción en las
cuatro ruedas/bloqueo del diferencial .......................... 4-4
Luz indicadora de marcha atrás ..................................... 4-2
Luz indicadora de margen alto ....................................... 4-2
Luz indicadora de margen bajo ...................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración .......................................... 4-14, 5-5
Maneta del freno, delantero ......................................... 4-15 Manetas de freno, comprobación y engrase ............... 8-57
Manual del propietario y juego de herramientas ............ 8-2
NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-17
Palanca de selección de marcha y conducción
hacia atrás ................................................................... 6-2
Paneles, desmontaje y montaje ................................... 8-11
Parachispas, limpieza .................................................. 8-45
Pastillas de freno, comprobación de delanteras y tras eras .................... 8-50
Pedal de freno, comprobación y engrase .................... 8-58
Pedal del freno y maneta del freno trasero .................. 4-16
Pivotes de articulación traseros, engrase .................... 8-59
Portaequipajes, delantero ............................................ 4-23
Portaequipajes, trasero ................................................ 4-23RRejillas del radiador, desmontaje ................................. 8-21
Rodaje del motor ........................................................... 6-4
Rueda, desmontaje ...................................................... 8-68
Rueda, montaje ........................................................... 8-69TTapón de drenaje de la caja de la correa trapezoidal ................................................................. 8-48
Tapón del depósito de gasolina ................................... 4-17VVisor multifunción .......................................................... 4-5
U1HS61S0.book Page 2 Thursday, May 24, 2012 8:41 AM

SBU26172
SIEMPRE
:

evitar que el vehículo vuelque en las pendientes,
en terreno accidentado y en las curvas.

puede alterar seriamente la manejabilidad y el
control.
NO UTILIZAR
NUNCA BAJO
LOS EFECTOS DE
DROGAS O ALCOHOL
UTILICE SIEMPRE
UN CASCO
HOMOLOGADO Y
ROPA PROTECTORA NO UTILIZAR
NUNCA EN VÍAS ASFALTADAS NO LLEVAR
NUNCA PASAJEROS
No conducir
NUNCA
:


o para las condiciones existentes.

otro vehículo.

equilibrio y la dirección e incrementan el riesgo
de perder control.
LEA EL MANUAL DEL PROPIETARIO. OBSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS.
El uso incorrecto del ATV puede dar lugar a LESIONES GRAVES o UN ACCIDENTE MORTAL.
ADVERTENCIA
IMPRESO EN EE.UU.2012.05-0.3 ×1 CR
