8-9
8
FBU23071N.B.●Il est nécessaire d’augmenter la fréquence d’entretien de certains élément s lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.●Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frei n et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cyli ndres et des étriers et changer le liquide de frein
tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2LB60F0.book Page 9 Wednesday, March 20, 2013 8:49 AM

8-10
8

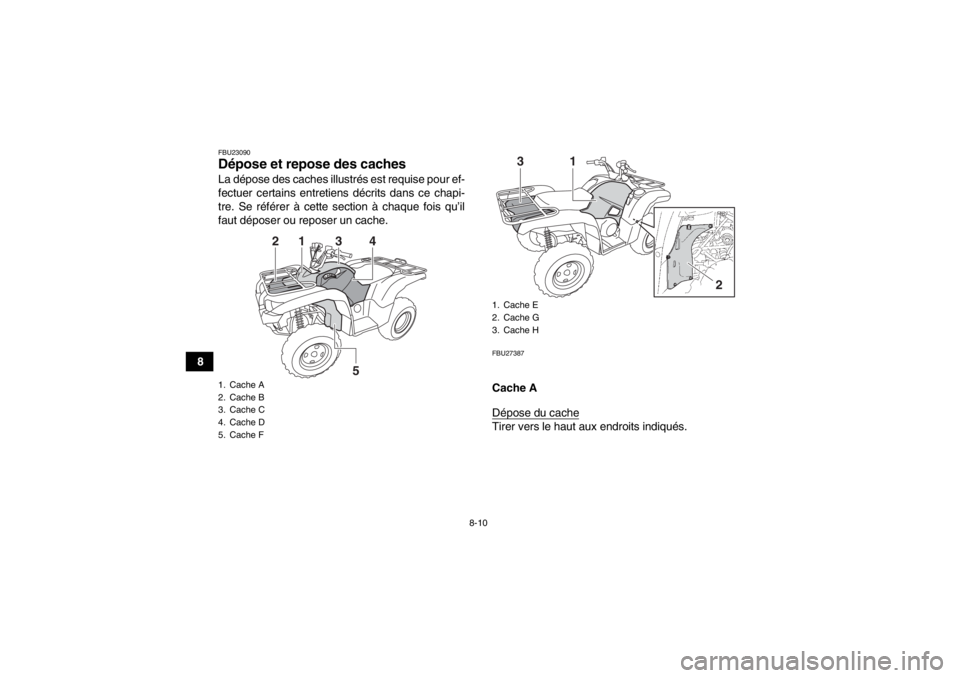

FBU23090Dépose et repose des caches La dépose des caches illustré s est requise pour ef-
fectuer certains entretiens décrits dans ce chapi-
tre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.
FBU27387Cache A
Dépose du cacheTirer vers le haut aux endroits indiqués.
1. Cache A
2. Cache B
3. Cache C
4. Cache D
5. Cache F
1
2
3
5
4
1. Cache E
2. Cache G
3. Cache H
1
3
2
U2LB60F0.book Page 10 Wednesday, March 20, 2013 8:49 AM

8-11
8

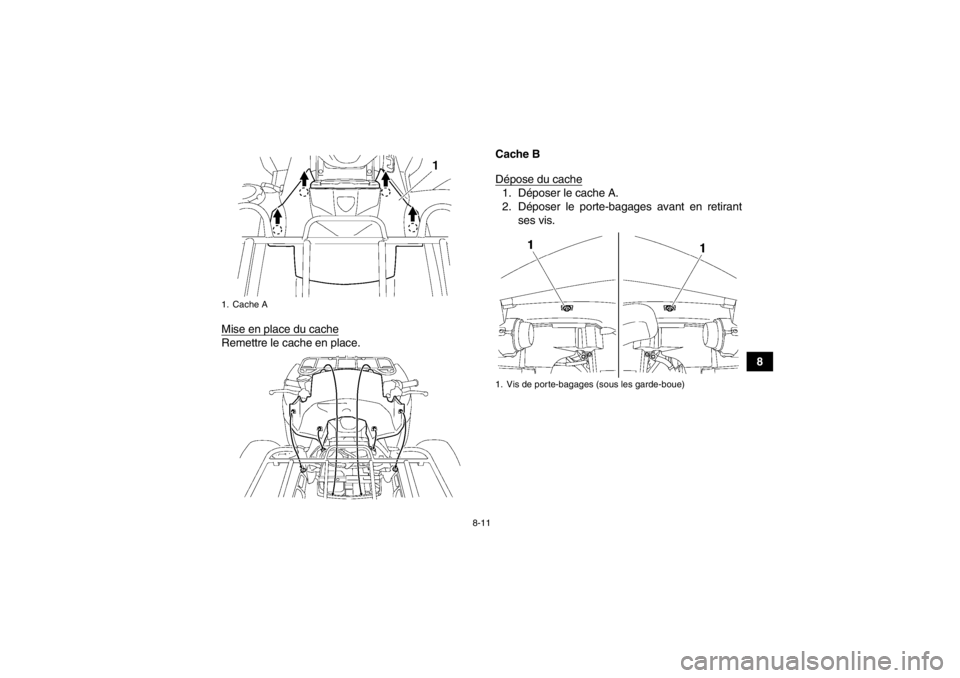

Mise en place du cache
Remettre le cache en place. Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer le porte-bagages avant en retirant
ses vis.
1. Cache A
1. Vis de porte-bagages (sous les garde-boue)
U2LB60F0.book Page 11 Wednesday, March 20, 2013 8:49 AM

8-12

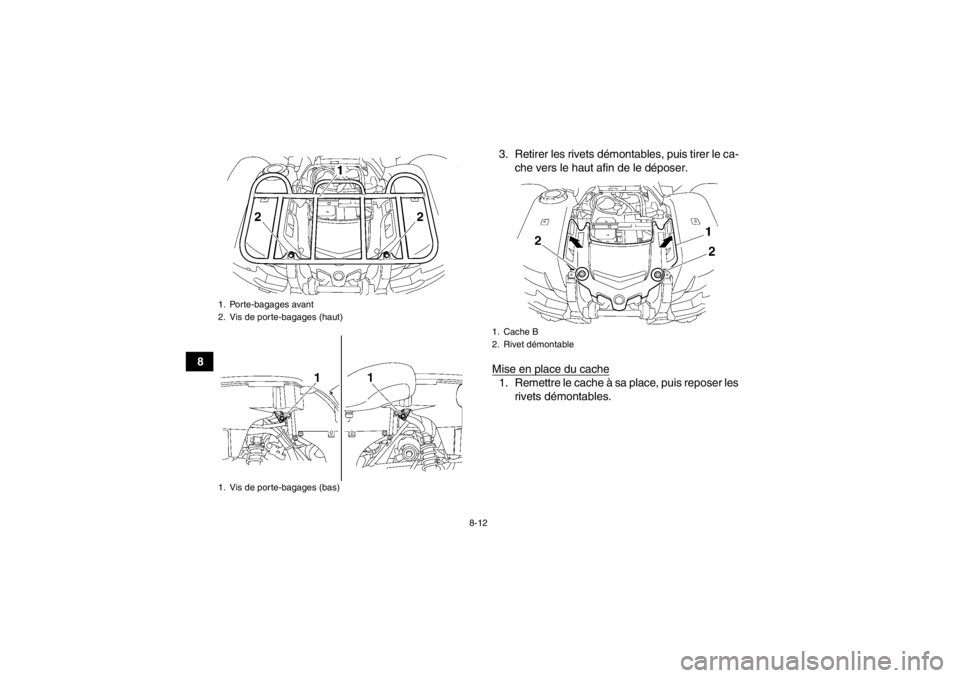

83. Retirer les rivets démontables, puis tirer le ca-
che vers le haut afin de le déposer.
Mise en place du cache
1. Remettre le cache à sa place, puis reposer les rivets démontables.
1. Porte-bagages avant
2. Vis de porte-bagages (haut)
1. Vis de porte-bagages (bas)
1. Cache B
2. Rivet démontable
U2LB60F0.book Page 12 Wednesday, March 20, 2013 8:49 AM

8-13
8

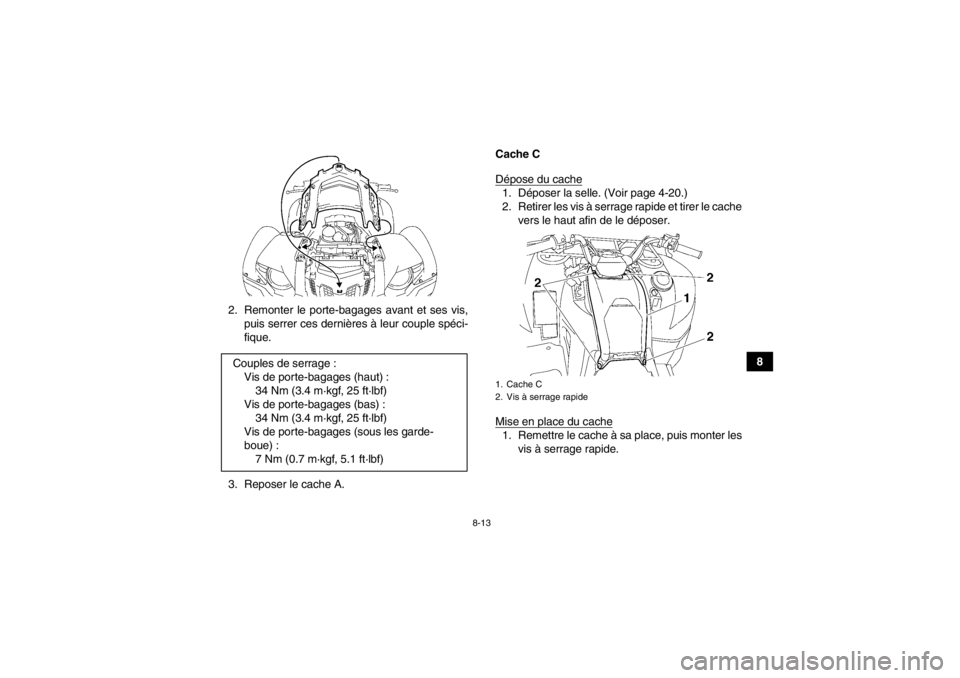

2. Remonter le porte-bagages avant et ses vis,
puis serrer ces dernières à leur couple spéci-
fique.
3. Reposer le cache A. Cache C
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Retirer les vis à serrage rapide et tirer le cache
vers le haut afin de le déposer.
Mise en place du cache1. Remettre le cache à sa place, puis monter les vis à serrage rapide.
Couples de serrage :
Vis de porte-bagages (haut) :34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (bas) : 34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache C
2. Vis à serrage rapide
U2LB60F0.book Page 13 Wednesday, March 20, 2013 8:49 AM

8-14

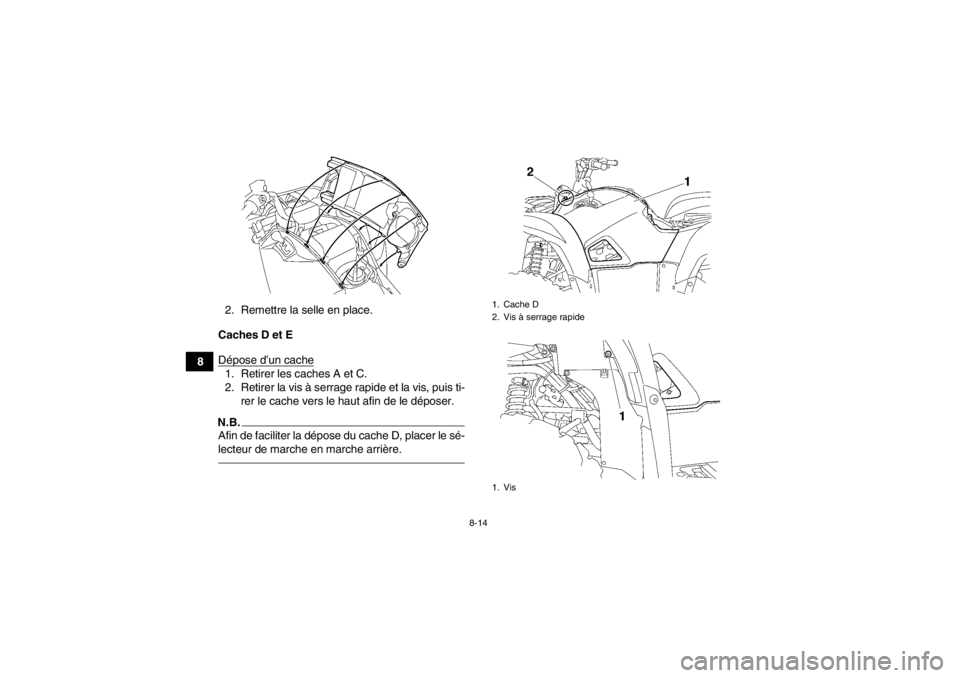

82. Remettre la selle en place.

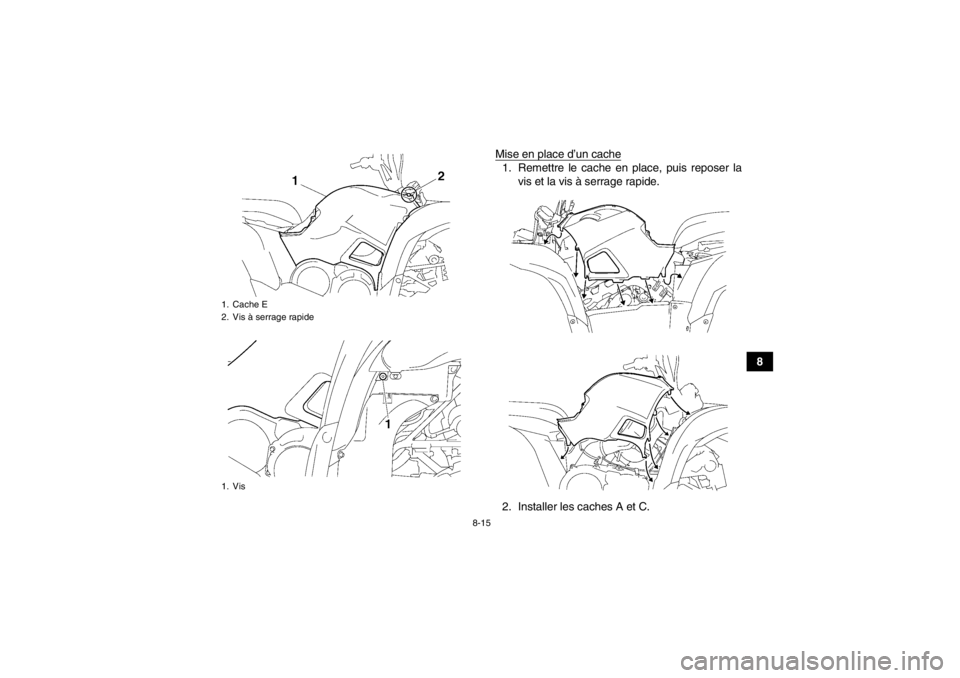

Caches D et E
Dépose d’un cache
1. Retirer les caches A et C.
2. Retirer la vis à serrage r apide et la vis, puis ti-
rer le cache vers le haut afin de le déposer.N.B.Afin de faciliter la dépose du cache D, placer le sé-
lecteur de marche en marche arrière.
1. Cache D
2. Vis à serrage rapide
1. Vis
U2LB60F0.book Page 14 Wednesday, March 20, 2013 8:49 AM

8-15
8
Mise en place d’un cache
1. Remettre le cache en place, puis reposer la
vis et la vis à serrage rapide.
2. Installer les caches A et C.
1. Cache E
2. Vis à serrage rapide
1. VisU2LB60F0.book Page 15 Wednesday, March 20, 2013 8:49 AM

8-16

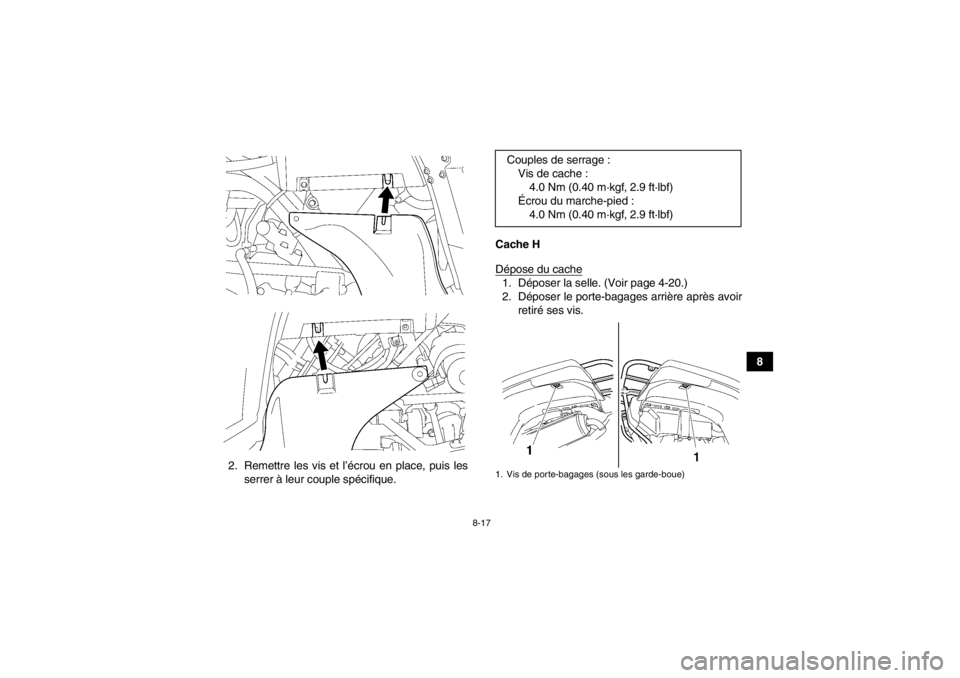

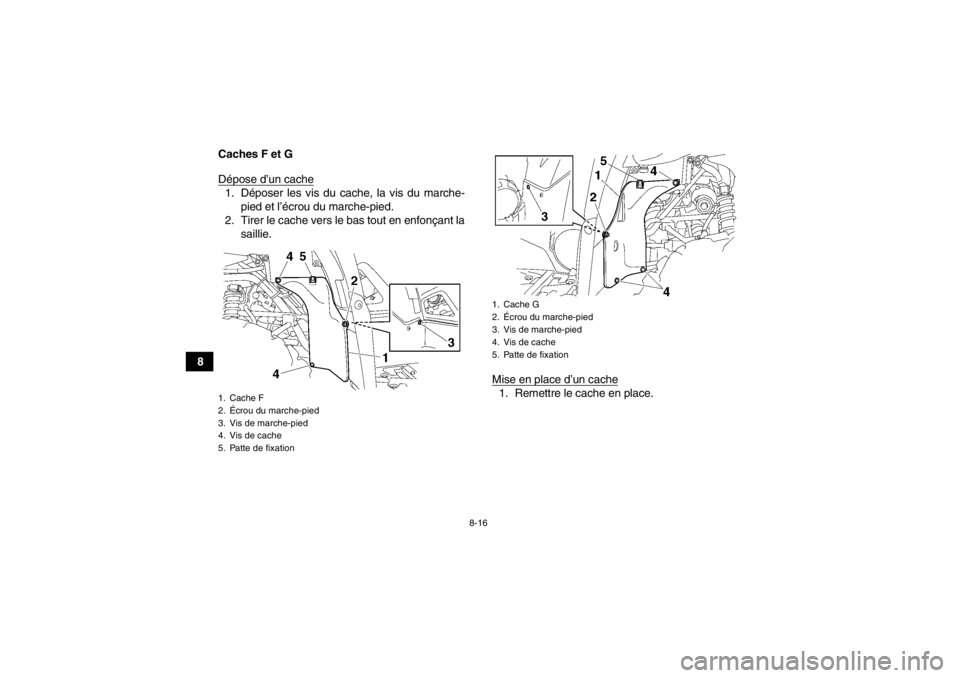

8Caches F et G
Dépose d’un cache
1. Déposer les vis du cache, la vis du marche-
pied et l’écrou du marche-pied.
2. Tirer le cache vers le bas tout en enfonçant la saillie.
Mise en place d’un cache
1. Remettre le cache en place.
1. Cache F
2. Écrou du marche-pied
3. Vis de marche-pied
4. Vis de cache
5. Patte de fixation
1. Cache G
2. Écrou du marche-pied
3. Vis de marche-pied
4. Vis de cache
5. Patte de fixation
U2LB60F0.book Page 16 Wednesday, March 20, 2013 8:49 AM

8-17
8
2. Remettre les vis et l’écrou en place, puis les serrer à leur couple spécifique. Cache H
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Déposer le porte-bagages arrière après avoir
retiré ses vis.Couples de serrage :Vis de cache :4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Écrou du marche-pied : 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
1. Vis de porte-bagages (sous les garde-boue)
U2LB60F0.book Page 17 Wednesday, March 20, 2013 8:49 AM

8-18

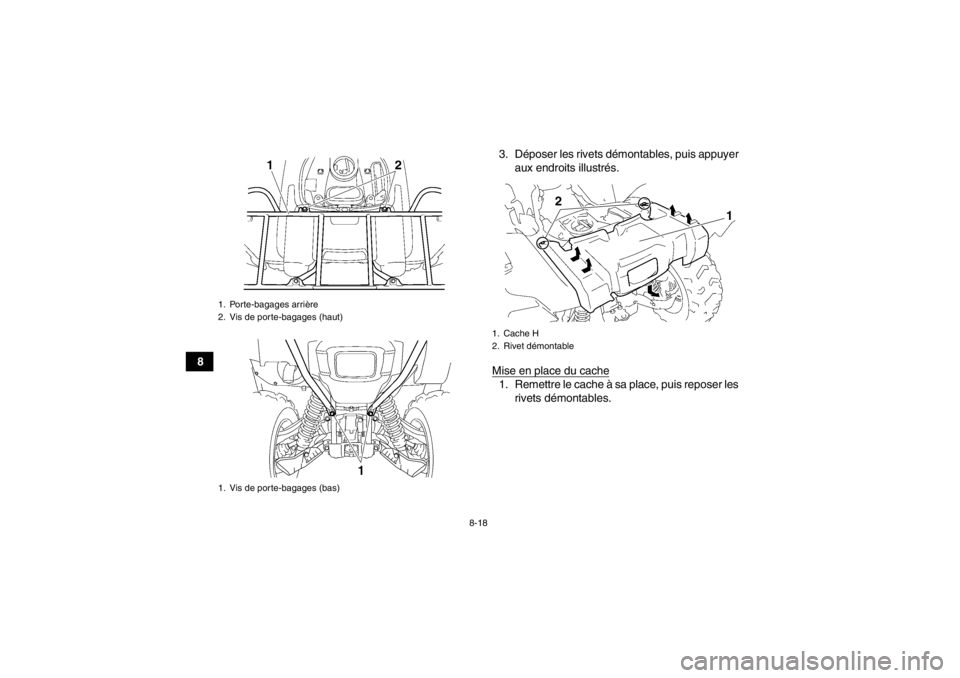

83. Déposer les rivets démontables, puis appuyer
aux endroits illustrés.
Mise en place du cache
1. Remettre le cache à sa place, puis reposer les rivets démontables.
1. Porte-bagages arrière
2. Vis de porte-bagages (haut)
1. Vis de porte-bagages (bas)
1. Cache H
2. Rivet démontable
2
1
