YAMAHA GRIZZLY 550 2015 Manuale de Empleo (in Spanish)

10-3
10
Transmisión:Sistema de reducción primaria:Correa trapezoidal
Sistema de reducción secundaria:
Cardán
Relación de reducción secundaria: 41/21 × 24/18 × 33/9 (9.544)
Tipo de transmisión: Correa trapezoidal automática
Operación:
Operación con mano izquierda
Marcha atrás: 23/14 × 28/23 (2.000)
Marcha corta: 31/16 (1.938)
Marcha larga:
31/27 (1.148)Chasis:Tipo de bastidor:Bastidor de tubos de acero
Ángulo del eje delantero:
5.0 °
Base del ángulo de inclinación: 26.0 mm (1.02 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: AT25 x 8-12 Fabricante/modelo:
YFM550DF CHENG SHIN/C828 (AUS)(NZL)
YFM550DF MAXXIS/MU19 (EUR)(FRA)(GBR)
YFM550PF CHENG SHIN/C828 (AUS)(NZL)
YFM550PF MAXXIS/MU19 (EUR)(FRA)(GBR)
YFM550PHF MAXXIS/MU19
Neumático trasero:Tipo:Sin cámara
Tamaño:
AT25 x 10-12
Fabricante/modelo: YFM550DF CHENG SHIN/C828 (AUS)(NZL)
YFM550DF MAXXIS/MU20 (EUR)(FRA)(GBR)
YFM550PF CHENG SHIN/C828 (AUS)(NZL)
YFM550PF MAXXIS/MU20 (EUR)(FRA)(GBR)
YFM550PHF MAXXIS/MU20Carga:Carga máxima:220.0 kg (485 lb)
(Peso total del conductor, de la carga, de los accesorios
y la carga sobre el enganche)Presión de aire del neumático (medida en
neumáticos en frío):Recomendado:
Delantero:35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm2, 4.4 psi)
U2LB61S0.book Page 3 Monday, February 17, 2014 3:04 PM

10-4
10
Mínimo:Delantero:
32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Trasero: 27.0 kPa (0.270 kgf/cm2, 4.0 psi)Rueda delantera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 12 x 6.0ATRueda trasera:Tipo de rueda:
Rueda de panel
Tamaño de la llanta: 12 x 7.5ATFreno delantero:Tipo:
Freno de disco
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno de disco
Operación: Operación con mano izquierda y pie derecho
Líquido de frenos especificado:
DOT 4
Suspensión delantera:Tipo:Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 180 mm (7.1 in)Suspensión trasera:Tipo:
Horquilla doble
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-aceite
Trayectoria de la rueda: 230 mm (9.1 in)Sistema eléctrico:Sistema de encendido:TCI
Sistema estándar: Magneto CABatería:Modelo:YTX20L-BS
Voltaje, capacidad: 12 V, 18.0 AhFaro delantero:Tipo de bombilla:Bombilla halógenaVataje de bombilla × cantidad:Faro delantero:
12 V, 35.0/35.0 W × 2
U2LB61S0.book Page 4 Monday, February 17, 2014 3:04 PM

10-5
10
Luz de freno y posterior:12 V, 5.0/21.0 W × 1
Luz de instrumentos: EL (Electroluminescente)
Luz indicadora de punto muerto:
LED
Luz indicadora de marcha atrás: LED
Luz de aviso de la temperatura del refrigerante: LED
Luz de aviso de la EPS:
YFM550PF LED
YFM550PHF LED
Luz indicadora de estacionamiento:
LED
Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial:
LCD
Luz de aviso de avería en el motor: LED
Luz indicadora de marcha larga: LED
Luz indicadora de marcha corta:
LED
Luz indicadora de bloqueo del diferencial: LEDFusibles:Fusible principal:
40.0 A
Fusible del sistema de inyección de gasolina: 15.0 A Fusible de EPS:
YFM550PF 40.0 A
YFM550PHF 40.0 A
Fusible del faro: 10.0 A
Fusible del sistema de intermitencia: 5.0 A
Fusible de encendido:
10.0 A
Fusible de la toma de corriente continua: 10.0 A
Fusible de la tracción integral: 10.0 A
Fusible del motor del ventilador del radiador:
20.0 A
SBU30402Solo Europa
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
U2LB61S0.book Page 5 Monday, February 17, 2014 3:04 PM

10-6
10máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi-
sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.
U2LB61S0.book Page 6 Monday, February 17, 2014 3:04 PM

11-1
11
SBU26001
INFORMACIÓN PARA EL CONSUMIDOR
SBU28202Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta del modelo en los espa-
cios previstos más abajo, para utilizarlos como re-
ferencia cuando solicite repuestos a un
concesionario Yamaha o en caso de robo del ATV.

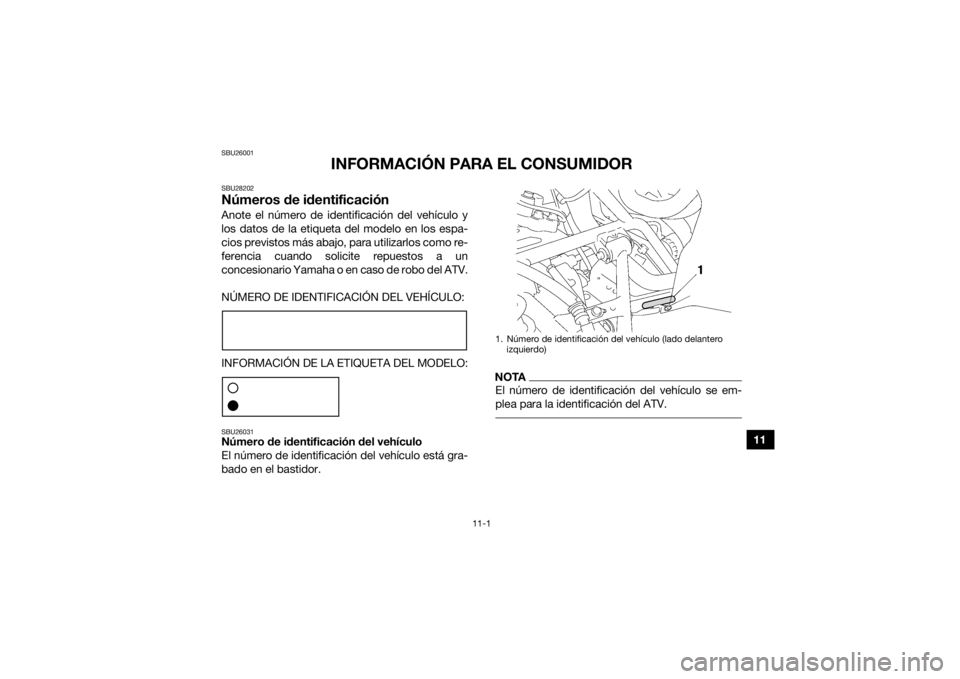

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26031Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTAEl número de identificación del vehículo se em-
plea para la identificación del ATV. 1. Número de identificación del vehículo (lado delantero izquierdo)
U2LB61S0.book Page 1 Monday, February 17, 2014 3:04 PM

11-2
11
SBU26051Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.
Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloU2LB61S0.book Page 2 Monday, February 17, 2014 3:04 PM

12-1
12
INDEX
AAccesorios, toma auxiliar ............................................. 4-25
Accesorios y carga ........................................................ 6-6
Aceite del diferencial ............................................5-4, 8-30
Aceite del engranaje final ......................................5-4, 8-27
Aceite del motor y cartucho del filtro de aceite ........... 8-23
Aceite de motor ............................................................. 5-4
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-20BBatería .......................................................................... 8-59
Bombilla de la luz de freno/piloto trasero, cambio ...... 8-68
Bombilla del faro, cambio ............................................ 8-65
Bujes del estabilizador, comprobación ....................... 8-58
Bujía, comprobación .................................................... 8-21CCable del sistema de seguridad de la palanca de selección de marcha, ajuste ...................................... 8-48
Cables, comprobación y engrase ................................ 8-55
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 8-57
Compartimentos porta objetos .................................... 4-20
Conducción del ATV ...................................................... 7-1
Conjuntos amortiguadores, ajuste delantero y trasero ....................................................................... 4-23
Cuadro de mantenimiento, sistema de control de emisiones ............................................................... 8-4
Cuadro de mantenimiento y engrase ............................ 8-6 Cuadros de identificación de averías .......................... 8-72
EEje de dirección, engrase ............................................ 8-59
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-5
Etiqueta del modelo ..................................................... 11-2FFijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-40
Frenos .......................................................................... 8-49
Frenos, delantero y trasero ............................................ 5-4
Fusibles, cambio .......................................................... 8-63GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-55HHolgura de la válvula ................................................... 8-48IIdentificación de averías .............................................. 8-70
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-8
Interruptor de arranque .................................................. 4-8
Interruptor de bloqueo del diferencial manual ............. 4-11
Interruptor de cancelación ............................................. 4-9
Interruptor de la bocina ................................................. 4-9
Interruptor de luces ....................................................... 4-8
Interruptor de paro del motor ........................................ 4-8
Interruptores del manillar ...........
.................................... 4-8
U2LB61S0.book Page 1 Monday, February 17, 2014 3:04 PM

12-2
12
Interruptor manual de tracción en las cuatro ruedas ........................................................................4-10
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleración, ajuste ................. 8-47
Juego libre de las manetas de freno delantero y trasero, comprobación .............................................. 8-52
Juego libre del pedal de freno, ajuste .......................... 8-53LLimitador de velocidad ................................................ 4-15
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-52
Líquido de freno, comprobación .................................. 8-50
Líquido refrigerante .............................................. 5-4, 8-33
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-2
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la temperatura del líquido refrigerante ................................................................... 4-3
Luz de aviso del EPS (modelos EPS) ............................. 4-4
Luz del faro, ajuste ....................................................... 8-67
Luz indicadora de estacionamiento ............................... 4-2
Luz indicadora del modo de tracción en las cuatro
ruedas/bloqueo del diferencial .................................... 4-4
Luz indicadora de marcha atrás .................................... 4-2
Luz indicadora de margen alto ...................................... 4-2
Luz indicadora de margen bajo ..................................... 4-2
Luz indicadora de punto muerto .................................... 4-2MManeta de aceleración ......................................... 4-14, 5-5
Maneta del freno, delantero ......................................... 4-15 Manetas de freno, comprobación y engrase ............... 8-56
Manual del propietario y juego de herramientas ........... 8-2
NNeumáticos .................................................................... 5-5
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-17
Palanca de selección de
marcha y conducción
hacia atrás ................................................................... 6-2
Paneles, desmontaje y montaje ................................... 8-11
Parachispas, limpieza .................................................. 8-44
Pastillas de freno, comprobación de delanteras y traseras ...................................................................... 8-49
Pedal de freno, comprobación y engrase .................... 8-57
Pedal del freno y maneta del freno trasero .................. 4-16
Pivotes de articulación traseros, engrase .................... 8-58
Portaequipajes, delantero ............................................ 4-23
Portaequipajes, trasero ................................................ 4-23RRejillas del radiador, desmontaje ................................. 8-20
Rodaje del motor ........................................................... 6-4
Rueda, desmontaje ...................................................... 8-68
Rueda, montaje ............................................................ 8-69TTapón de drenaje de la caja de la correa trapezoidal ................................................................. 8-47
Tapón del depósito de gasolina ................................... 4-17VVisor multifunción .......................................................... 4-5
U2LB61S0.book Page 2 Monday, February 17, 2014 3:04 PM

U2LB61S0.book Page 3 Monday, February 17, 2014 3:04 PM

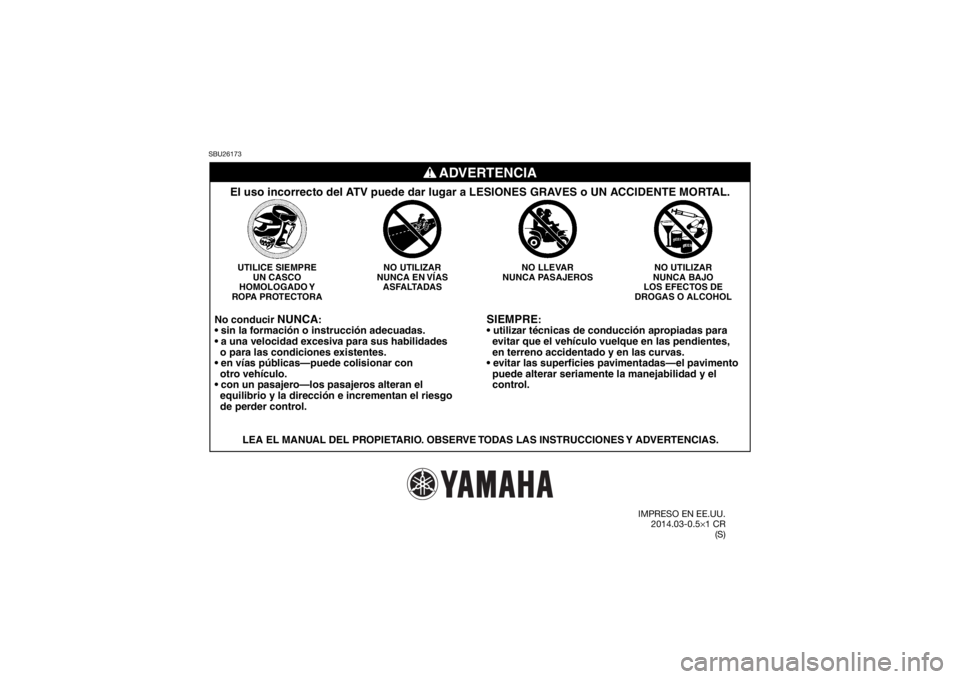

SBU26173
SIEMPRE
:

evitar que el vehículo vuelque en las pendientes,
en terreno accidentado y en las curvas.

puede alterar seriamente la manejabilidad y el
control.
NO UTILIZAR
NUNCA BAJO
LOS EFECTOS DE
DROGAS O ALCOHOL
UTILICE SIEMPRE
UN CASCO
HOMOLOGADO Y
ROPA PROTECTORA NO UTILIZAR
NUNCA EN VÍAS ASFALTADAS NO LLEVAR
NUNCA PASAJEROS
No conducir
NUNCA
:


o para las condiciones existentes.

otro vehículo.

equilibrio y la dirección e incrementan el riesgo
de perder control.
LEA EL MANUAL DEL PROPIETARIO. OBSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS.
El uso incorrecto del ATV puede dar lugar a LESIONES GRAVES o UN ACCIDENTE MORTAL.
ADVERTENCIA
IMPRESO EN EE.UU.2014.03-0.5× 1 CR
(S)
U2LB61S0.book Page 1 Monday, February 17, 2014 3:04 PM
