fuse YAMAHA GRIZZLY 550 2015 Notices Demploi (in French)

Réglage de la garde de la pédale de frein ......................................................... 8-51
Soufflets d’essieu...................................... 8-53
Contrôle et lubrification des câbles .......... 8-54
Contrôle et lubrification des leviers de frein avant et arrière ................................ 8-54
Contrôle et lubrification de la pédale de frein ......................................................... 8-55
Contrôle des roulements de moyeu de roue ......................................................... 8-56
Contrôle des bagues de barre stabilisatrice ............................................ 8-56
Lubrification des pivots de fusée arrière ... 8-57
Lubrification de l’arbre de direction .......... 8-57
Batterie...................................................... 8-57
Remplacement d’un fusible ...................... 8-62
Remplacement d’une ampoule de phare ....................................................... 8-64
Réglage du faisceau des phares............... 8-65
Remplacement de l’ampoule du feu arrière/stop.............................................. 8-66
Dépose d’une roue.................................... 8-67
Repose d’une roue.................................... 8-67
Diagnostic de pannes ............................... 8-69
Schémas de diagnostic de pannes........... 8-70 NETTOYAGE ET REMISAGE ......................... 9-1
Nettoyage ................................................... 9-1
Remisage .................................................... 9-2
CARACTÉRISTIQUES.................................. 10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES.................................. 11-1 Numéros d’identification .......................... 11-1
INDEX .......................................................... 12-1
U2LB61F0.book Page 3 Monday, February 17, 2014 2:33 PM

8-7
8
11*Combinés ressort-
amortisseur • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• S’assurer de l’absence de fuites d’huile et rem- placer si nécessaire. √√√
12 *Bagues de barre
stabilisatrice
• Contrôler l’état et remplacer si nécessaire.
√√√
13 *Pivots de fusée ar-
rière • Lubrifier à la graisse à base de savon au lithium.
√√√
14 *Arbre de direction • Lubrifier à la graisse à base de savon au lithium. √√√
15 *Direction • Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
• Contrôler le pincement et le régler si nécessaire. √√√√√
16 *Support du moteur • Contrôler l’état et remplacer si nécessaire. √√√
17 *Soufflets d’essieu • Contrôler l’état et remplacer si nécessaire. √√√√√
18 Huile moteur • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √ √√√
19 Cartouche du filtre
à huile moteur • Remplacer.
√√√
20 Huile de différentiel • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U2LB61F0.book Page 7 Monday, February 17, 2014 2:33 PM

8-57
8

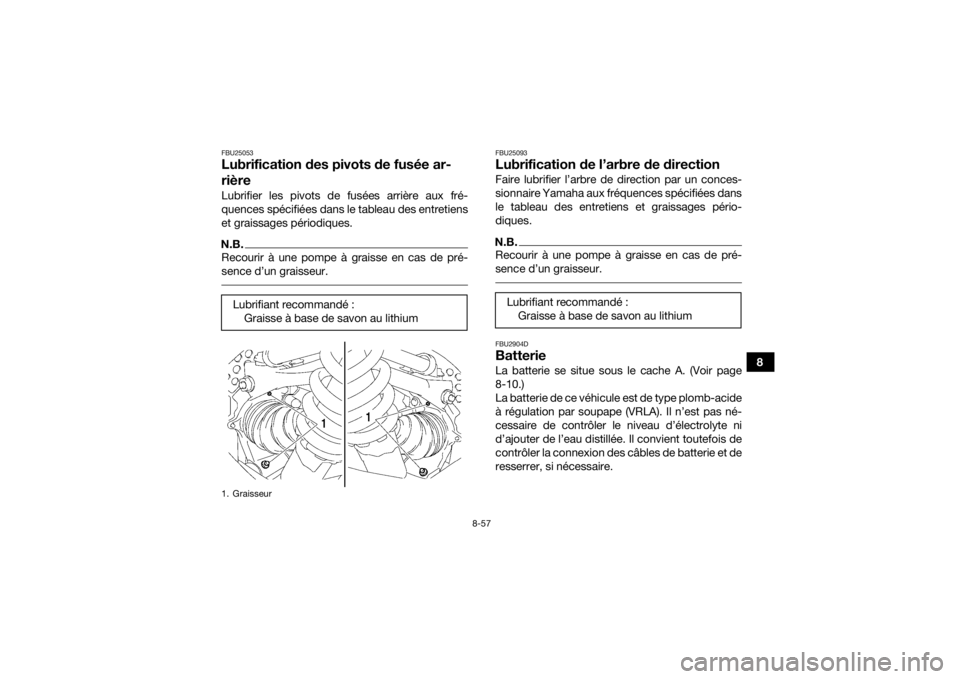

FBU25053Lubrification des pivots de fusée ar-
rièreLubrifier les pivots de fusées arrière aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.
FBU25093Lubrification de l’arbre de directionFaire lubrifier l’arbre de direction par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le tableau des entretiens et graissages pério-
diques.N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur. FBU2904DBatterieLa batterie se situe sous le cache A. (Voir page
8-10.)
La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.
Lubrifiant recommandé :
Graisse à base de savon au lithium
1. Graisseur
Lubrifiant recommandé :Graisse à base de savon au lithium
U2LB61F0.book Page 57 Monday, February 17, 2014 2:33 PM

12-1
12
INDEX
AAccessoires et chargement ........................................... 6-6
Accessoires, prise ........................................................ 4-26
Amortisseurs avant et arrière, réglage ......................... 4-24
Arbre de direction, lubrification ................................... 8-57
Avertisseur ..................................................................... 4-9BBarre stabilisatrice, contrôle des bagues .................... 8-56
Batterie ........................................................................ 8-57
Bougie, contrôle .......................................................... 8-20CCâbles, contrôle et lubrification ................................... 8-54
Caches, dépose et repose ........................................... 8-10
Calandres, dépose ....................................................... 8-19
Caractéristiques ........................................................... 10-1
Carburant ..............................................................4-18, 5-4
Commodos .................................................................... 4-8
Commutateur de blocage du différentiel ..................... 4-12
Commutateur du mode de traction ............................. 4-11
Compartiments de rangement ..................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................ 4-1
Coupe-circuit du moteur ............................................... 4-9
Courroie trapézoïdale, bouchon de vidange du carter ......................................................................... 8-46DDémarreur ...................................................................... 4-9EÉclairage, commutateur général .................................... 4-9 Écran multifonction ........................................................ 4-5
Emplacement des éléments .......................................... 3-1
Emplacement des étiquettes ......................................... 1-1
Entretien du système antipollution, tableau .................. 8-3
Entretiens et graissages, tableau .................................. 8-5
EPS, témoin d’alerte (pour modèle à EPS) .................... 4-4
Étiquette des codes du modèle ................................... 11-1
FFeu arrière/stop, remplacement d’une ampoule ......... 8-66
Filtre à air, nettoyage de l’élément .............................. 8-40
Frein arrière, levier et pédale ....................................... 4-16
Frein avant, levier ......................................................... 4-16
Frein, réglage de la garde de la pédale ....................... 8-51
Freins ........................................................................... 8-47
Freins avant et arrière .................................................... 5-4
Freins avant et arrière, contrôle de la garde des
leviers ........................................................................ 8-51
Freins avant et arrière, contrôle des plaquettes .......... 8-48
Freins, changement du liquide .................................... 8-50
Freins, contrôle du niveau du liquide ........................... 8-49
Fusées arrière, lubrification des pivots ........................ 8-57
Fusibles, remplacement .............................................. 8-62HHuile de couple conique arrière ............................ 5-4, 8-26
Huile de différentiel ............................................... 5-4, 8-30
Huile moteur .................................................................. 5-4
Huile moteur et cartouche du filtre .............................. 8-22IIndicateur 4 RM/blocage du différentiel ........................ 4-4
