Page 17 of 188
1-6
1
**.* kPa
*.** kgf/cm²*.* psi **.* kPa
*.** kgf/cm²
*.* psi

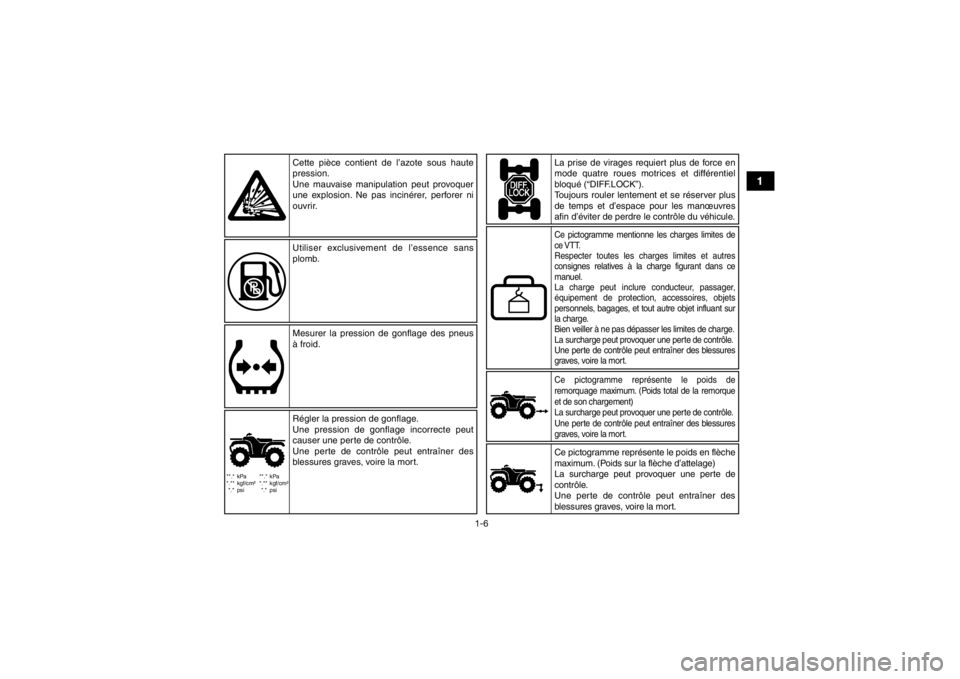

Ce pictogramme représente le poids de
remorquage maximum. (Poids total de la remorque
et de son chargement)
La surcharge peut provoquer une perte de contrôle.
Une perte de contrôle peut entraîner des blessures
graves, voire la mort.
Cette pièce contient de l’azote sous haute
pression.
Une mauvaise manipulation peut provoquer
une explosion. Ne pas incinérer, perforer ni
ouvrir.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid. La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver plus
de temps et d’espace pour les manœuvres
afin d’éviter de perdre le contrôle du véhicule.
Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
Ce pictogramme mentionne les charges limites de
ce VTT.
Respecter toutes les charges limites et autres
consignes relatives à la charge figurant dans ce
manuel.
La charge peut inclure conducteur, passager,
équipement de protection, accessoires, objets
personnels, bagages, et tout autre objet influant sur
la charge.
Bien veiller à ne pas dépasser les limites de charge.
La surcharge peut provoquer une perte de contrôle.
Une perte de contrôle peut entraîner des blessures
graves, voire la mort.Ce pictogramme représente le poids en flèche
maximum. (Poids sur la flèche d’attelage)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
U2LB61F0.book Page 6 Monday, February 17, 2014 2:33 PM
Page 22 of 188
1-11
1
5ND-F1558-00
Turning the ATV in 4WD-LOCK (“DIFF.LOCK”)
takes more effort.
WARNING
Improper ATV use can result in SEVERE
INJURY or DEATH.ALWAYS USE
AN APPROVED HELMET ANDPROTECTIVE GEAR NEVER USE
ON PUBLIC ROADS NEVER CARRY
PASSENGERS NEVER USE
WITH DRUGS
OR ALCOHOLNEVER operate :
ALWAYS :
conditions.
with another vehicle.
balance and steering and increase risk
of losing control.
vehicle overturns on hills and rough
terrain and in turns.
seriously affect handling and control.
LOCATE AND READ OWNER’S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.
4XE-F1568-10
YAMAHA
91 0
U2LB61F0.book Page 11 Monday, February 17, 2014 2:33 PM
Page 33 of 188
4-2
4
FBU26696Témoins et témoins d’alerte
FBU17991Témoin de la gamme basse “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en gamme basse.FBU17981Témoin de la gamme haute “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en gamme haute.FBU17861Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU17831Témoin de marche arrière “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.FBU17971Témoin de stationnement “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
à la position de stationnement.
1. Témoin de commande de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”
3. Témoin de la gamme haute “H”
4. Témoin du point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “P”
7. Indicateur de commande de transmission quatre roues motrices/blocage du différentiel “ ”/“ ”
8. Témoin d’alerte de panne moteur “ ”
9. Témoin d’alerte de la température du liquide de refroidissement “ ”
10.Témoin d’alerte de la direction assistée “EPS” (pour modèle avec EPS)U2LB61F0.book Page 2 Monday, February 17, 2014 2:33 PM
Page 35 of 188
4-4
4
Si le témoin d’alerte ne s’allume pas lorsque l’on
tourne la clé à la position “ ” (contact) ou s’il ne
s’éteint pas par la suite, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
FBU30571Témoin d’alerte de la direction assistée “EPS”
(pour modèle avec EPS)
Ce témoin d’alerte s’allume lorsque la clé de con-
tact est tournée sur “ ” (contact), puis s’éteint
une fois que le moteur est mis en marche. Si le té-
moin d’alerte reste allumé ou s’allume après la
mise en marche du moteur, le système de la direc-
tion assistée électrique pourrait ne pas fonction-
ner correctement. Dans ce cas, il convient de faire
vérifier le système de la direction assistée élec-
trique par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Si le témoin d’alerte ne s’al-
lume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.
Si le moteur est coupé à l’aide du coupe-circuit
du moteur et que la clé de contact est à la
position “ ” (contact), le témoin d’alerte
“EPS” s’allume afin de signaler que l’assistance
de la direction ne fonctionne pas.
Lorsque la sollicitation de la direction est trop
importante (c.-à-d. braquage trop important
alors que le VTT roule très lentement), l’assis-
tance électrique de la direction est réduite afin
de prévenir la surchauffe de son moteur. FBU30451Indicateur de commande de transmission qua-
tre roues motrices “ ”, indicateur de com-
mande de blocage du différentiel “ ” et té-
moin “DIFF. LOCK”
L’indicateur de commande de transmission qua-
tre roues motrices “ ” s’allume lorsque le com-
mutateur du mode de traction est réglé à la posi-
tion “4WD”.
L’indicateur de commande de blocage du
différentiel “ ” et le témoin de commande de blo-
cage du différentiel “DIFF. LOCK” s’allume quand
le commutateur de blocage du différentiel est ré-
glé à la position “LOCK”.
U2LB61F0.book Page 4 Monday, February 17, 2014 2:33 PM
Page 36 of 188
4-5
4
N.B.En raison du mécanisme de synchronisation du
différentiel, l’indicateur transmission quatre
roues motrices ne s’allume cependant pas tou-
jours tant que le véhicule est à l’arrêt.
Lorsque le commutateur de blocage du diffé-
rentiel est réglé sur “LOCK” ou “4WD”,
l’indicateur “ ” et le témoin “DIFF. LOCK” cli-
gnotent jusqu’à ce que le différentiel se bloque
ou se débloque correctement. Si l’indicateur et
le témoin ne s’arrêtent pas de clignoter, c’est
que le différentiel n’est pas bloqué ou débloqué
correctement. Dans ce cas, faire avancer le vé-
hicule afin de donner le temps au différentiel de
se bloquer ou de se débloquer.
FBU30494Écran multifonctionL’écran multifonction affiche les éléments
suivants :
un compteur de vitesse
un compteur kilométrique1. Bouton de la montre “CLOCK”
2. Bouton “RESET”
3. Bouton “SELECT”
4. Compteur de vitesse
5. Afficheur du niveau de carburant
6. Montre/compteur horaire
7. Compteur kilométrique/Totalisateur journalier
A/Totalisateur journalier B
U2LB61F0.book Page 5 Monday, February 17, 2014 2:33 PM
Page 37 of 188
4-6
4
deux totalisateurs journaliers (affichant la dis-
tance parcourue depuis leur dernière remise à
zéro)
une montre
un compteur horaire (affichant le temps total de
fonctionnement du moteur)
un afficheur du niveau de carburant
un système embarqué de diagnostic de pannes
Mode compteur kilométrique et totalisateur
journalier
Appuyer sur le bouton “SELECT” pour modifier
l’affichage des compteurs (compteur kilométrique
“ODO”, totalisateurs journaliers “TRIP A” et “TRIP
B”) dans l’ordre suivant :
ODO → TRIP A → TRIP B → ODO
Pour remettre un totalisateur à zéro, le sélection-
ner en appuyant sur le bouton de sélection “SE-
LECT”, puis appuyer sur le bouton de remise à
zéro “RESET” pendant au moins trois secondes.
Utiliser les totalisateurs journaliers pour estimer la
distance qu’il est possible de parcourir avec un
plein de carburant. Cette information permettra de
planifier les arrêts pour ravitaillement en carbu-
rant.
N.B.Maintenir le bouton “SELECT” enfoncé et tourner
la clé de contact à la position “ ” (contact) pour
modifier l’affichage de l’unité de vitesse (“mph” ou
“km/h”). Montre
Appuyer sur le bouton “CLOCK” pour alterner l’af-
fichage de la montre “CLOCK” et du compteur
horaire “HOUR” dans l’ordre suivant :
CLOCK → HOUR → CLOCK
Réglage de la montre1. Afficher la montre à l’écran.
2. Appuyer simultanément sur les boutons “SE- LECT” et “RESET” pendant au moins trois se-
condes.
3. Une fois que l’affichage des heures clignote, régler les heures en appuyant sur le bouton
“RESET”.
4. Appuyer sur le bouton “SELECT”. L’affichage des minutes se met à clignoter.
5. Régler les minutes à l’aide du bouton “RE- SET”.
U2LB61F0.book Page 6 Monday, February 17, 2014 2:33 PM
Page 43 of 188
4-12
4
FBU30462Commutateur de blocage du différentiel
“4WD”/“LOCK”
AVERTISSEMENT
FWB00132Toujours arrêter le VTT avant de passer du
mode de traction sur quatre roues au mode de
traction sur quatre roues avec blocage du dif-
férentiel et vice versa.
Dans certains cas, le comportement du VTT en
traction sur quatre roues différera de son com-
portement en traction sur quatre roues avec
blocage du différentiel. Le passage du mode
de traction sur quatre roues au mode avec blo-cage du différentiel et vice versa alors que le
véhicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de
contrôle, voire un accident.
AVERTISSEMENT
FWB00141Toujours rouler lentement lorsque le VTT est
en mode différentiel bloqué et se réserver plus
de temps et d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les
roues tournent à la même vitesse, ce qui rend
la prise de virages plus difficile. L’effort à four-
nir pour effectuer un virage augmente avec la
vitesse du véhicule. Il y a risque de perte de
contrôle du véhicule et d’accident si l’on ne
parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule. Ce commutateur permet de bloquer le différentiel
lorsque le véhicule est en mode de traction à qua-
tre roues. Sélectionner le mode de traction appro-
prié au type de terrain.
“4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière.
1. Commutateur du mode de traction “2WD”/“4WD”
2WD
4WD
1
U2LB61F0.book Page 12 Monday, February 17, 2014 2:33 PM
Page 44 of 188
4-13
4
“LOCK” (traction à quatre roues avec blocage
du différentiel) : La puissance est transmise aux
roues avant et arrière et le différentiel est blo-
qué. Contrairement au mode de traction à qua-
tre roues, toutes les roues tournent à la même
vitesse.
Pour bloquer le différentiel en mode de transmis-
sion à quatre roues motrices, le commutateur du
mode de traction doit être enfoncé (position
“4WD”). Arrêter le VTT, placer le levier du commutateur de
blocage du différentiel à la position (a), puis enfon-
cer le commutateur de blocage de sorte qu’il soit
à la position “LOCK”. Une fois le différentiel blo-
qué, le témoin de blocage du différentiel “DIFF.
LOCK” s’allume et l’indicateur “ ” s’affiche à
l’écran multifonction.
1. Commutateur du mode de traction “2WD”/“4WD”
2. Commutateur de blocage du différentiel “4WD”/“LOCK”
2WD
4WD
1
2
1. Levier du commutateur de blocage du différentiel
2. Commutateur du mode de traction “2WD”/“4WD”
2WD
4WD
2
1
(a)
U2LB61F0.book Page 13 Monday, February 17, 2014 2:33 PM
Page 45 of 188
4-14
4
Pour débloquer le différentiel, arrêter le VTT et en-
foncer le commutateur de sorte qu’il soit à la po-
sition “4WD”.
N.B. Lorsque le commutateur est réglé sur “LOCK”
ou “4WD”, l’indicateur et le témoin de blocage
du différentiel clignotent jusqu’à ce que le diffé-
rentiel se bloque ou se débloque correctement.
Lorsque l’indicateur et le témoin clignotent,
tourner le guidon d’un côté à l’autre afin de fa-
ciliter le blocage ou le déblocage du différentiel.
En cas de conduite avant que le différentiel soit
bloqué ou débloqué correctement (c.-à-d. tant
que l’indicateur et le témoin clignotent), la vi-
tesse du véhicule restera limitée jusqu’à ce que
le différentiel se bloque ou se débloque correc-
tement.
Lorsque le véhicule est en mode de blocage du
différentiel, la vitesse maximale du véhicule est
limitée à 35 km/h (22 mi/h). Si un surcroît de
puissance s’avère toutefois nécessaire, enfon-
cer l’interrupteur d’annulation permet de désac-
tiver la fonction de limitation de vitesse du mode
de blocage du différentiel. (Se reporter à la page
4-10 pour plus de détails au sujet de cet inter-
rupteur.)
FBU18283Levier des gazL’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.
1. Commutateur de blocage du différentiel “4WD”/“LOCK”
LOCK4WD
1
U2LB61F0.book Page 14 Monday, February 17, 2014 2:33 PM
Page 93 of 188
7-17
7
Ne pas s’attaquer à des pentes avant d’avoir maî-
trisé les techniques de base sur terrain plat. Éva-
luer les conditions du terrain avant de s’aventurer
sur une côte. Toujours éviter les côtes dont le sol
est glissant ou meuble ou qui comportent des
obstacles risquant de faire perdre le contrôle du
véhicule.
Traction, élan et un apport de gaz continu sont re-
quis pour pouvoir gravir une côte. Sélectionner le
mode “4WD” ou “DIFF. LOCK” afin d’accroître la
traction et la maîtrise dans les montées. Il convient
donc de rouler à une vitesse assurant un élan suf-
fisant, mais permettant une réaction rapide à tout
changement de terrain.
Il est important de déplacer son poids vers l’avant
du VTT lors de la montée de côtes. Pour ce faire,
il faut s’incliner vers l’avant et, dans les côtes plus
raides, se tenir debout sur les marche-pieds et
s’incliner au-dessus du guidon. Dans la mesure
du possible, gravir une pente tout droit.
Ralentir au moment d’atteindre la crête si l’on ne
distingue pas bien l’autre côté, car il pourrait s’y
trouver des tiers, un obstacle, voire une brusque
dénivellation. Faire preuve de bon sens et ne pas
oublier que certaines pentes sont trop raides et ne
peuvent pas être montées ni descendues. Si une côte s’avère plus difficile que prévu, faire
demi-tour tant que le VTT avance avec suffisam-
ment de puissance (à condition de disposer de la
place nécessaire) et redescendre la côte.
Si le VTT a calé ou s’il s’est arrêté et que l’on juge
pouvoir atteindre le sommet de la côte, redémar-
rer prudemment afin que les roues avant ne se
soulèvent pas, car cela pourrait entraîner la perte
de contrôle du véhicule. S’il est impossible de
continuer l’ascension, descendre du VTT. Tourner
le VTT en le poussant, puis redescendre la colline.
Si le véhicule se met à reculer, surtout NE PAS ac-
tionner brusquement le frein arrière. En mode de
transmission “2WD”, n’utiliser que le frein avant.
Une fois le véhicule immobilisé, actionner égale-
ment le frein arrière, puis engager la position de
stationnement. En mode de transmission “4WD”,
comme le train de transmission rend les quatre
roues solidaires, que l’on utilise le frein avant ou
arrière, ils ont tous deux un effet sur chacune des
roues, et il convient donc d’éviter les freinages
brusques, car les roues situées du côté amont
pourraient se soulever. Le VTT risquerait de bas-
culer en arrière. Actionner progressivement et si-
multanément les freins avant et arrière. Une fois à
l’arrêt complet, bloquer la boîte de vitesses à la
U2LB61F0.book Page 17 Monday, February 17, 2014 2:33 PM
