4-28
AVERTISSEMENT
_ Toujours rouler lentement lorsque le VTT est en
mode “4WD-LOCK” et se réserver plus de temps et
d’espace pour les manœuvres.
Quand le différentiel est bloqué, toutes les roues tour-
nent à la même vitesse, ce qui rend la prise de virages
plus difficile. L’effort à fournir pour effectuer un vi-
rage augmente avec la vitesse du véhicule. Il y a ris-
que de perte de contrôle du véhicule et d’accident si
l’on ne parvient pas à effectuer un virage suffisam-
ment brusque pour la vitesse du véhicule. _N.B.:_

Lorsque le contacteur est placé sur “LOCK”, le té-
moin de blocage du différentiel clignote jusqu’à ce
que le différentiel se bloque.


Lorsque le témoin clignote, tourner le guidon d’un
côté à l’autre afin de faciliter le blocage du différen-
tiel.


Si l’on démarre avant que le différentiel soit bloqué
correctement (c.-à-d. tant que le témoin clignote),
le régime du moteur restera limité jusqu’à ce que le
différentiel se bloque correctement.


Lorsque le véhicule est en mode “4WD-LOCK”, la
vitesse maximale du véhicule est limitée à 35 km/h.
_
ADVERTENCIA
_ Circule siempre a velocidad lenta cuando el ATV
esté en el modo 4WD-LOCK, y tome un tiempo y
una distancia adicionales para realizar las ma-
niobras.
Todas las ruedas giran a la misma velocidad
cuando el diferencial está bloqueado, por lo que
cuesta más esfuerzo realizar los giros con el
ATV. La cantidad de esfuerzo es mayor cuanto
más alta sea la velocidad de marcha. Es posible
que pierda el control y tenga un accidente si no
puede realizar un giro lo suficientemente cerra-
do para la velocidad a la que circula. _ NOTA:_

Cuando se ajusta el selector a “LOCK”, parpa-
dea la luz indicadora de bloqueo del diferencial
hasta que el diferencial está bloqueado.


Cuando la luz indicadora está parpadeando, si
gira el manillar hacia atrás y adelante ayudará
a que se acople el bloqueo del diferencial.


Si se circula antes de que el bloqueo del dife-
rencial esté debidamente acoplado (es decir,
cuando la luz indicadora está parpadeando), se
limitará la velocidad del motor hasta que se
complete el acoplamiento.


Cuando el ATV está en el modo 4WD-LOCK, la
velocidad máxima de marcha se limita a
35 km/h.
_
U5KM61.book Page 28 Friday, July 26, 2002 11:13 AM

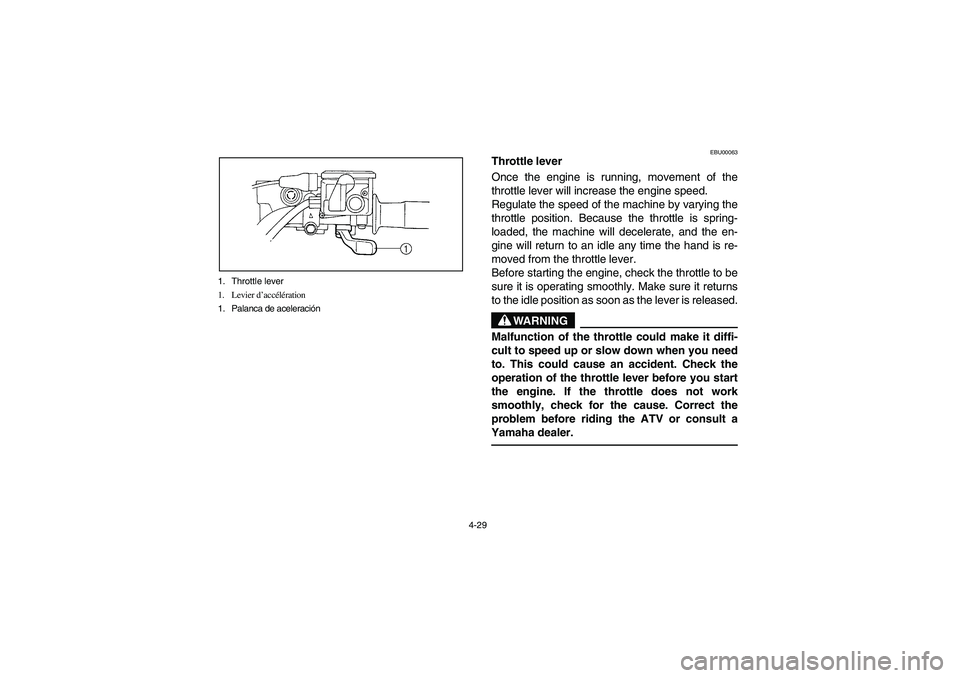

4-29 1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying the
throttle position. Because the throttle is spring-
loaded, the machine will decelerate, and the en-
gine will return to an idle any time the hand is re-
moved from the throttle lever.
Before starting the engine, check the throttle to be
sure it is operating smoothly. Make sure it returns
to the idle position as soon as the lever is released.
WARNING
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the
operation of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
U5KM61.book Page 29 Friday, July 26, 2002 11:13 AM

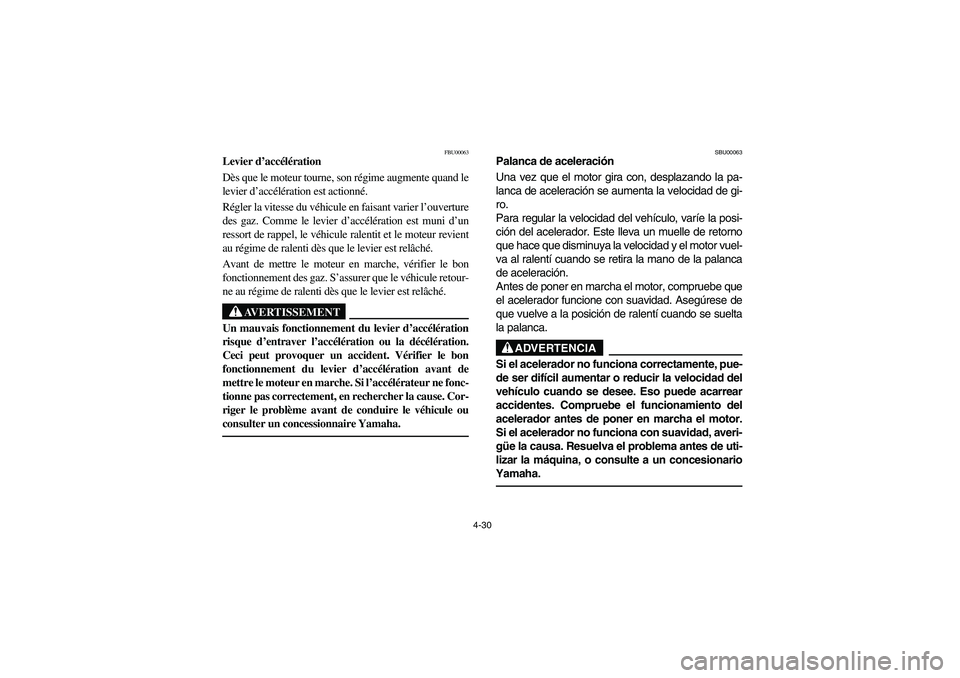

4-30
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT
_ Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha. _
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la pa-
lanca de aceleración se aumenta la velocidad de gi-
ro.
Para regular la velocidad del vehículo, varíe la posi-
ción del acelerador. Este lleva un muelle de retorno
que hace que disminuya la velocidad y el motor vuel-
va al ralentí cuando se retira la mano de la palanca
de aceleración.
Antes de poner en marcha el motor, compruebe que
el acelerador funcione con suavidad. Asegúrese de
que vuelve a la posición de ralentí cuando se suelta
la palanca.
ADVERTENCIA
Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha.
U5KM61.book Page 30 Friday, July 26, 2002 11:13 AM

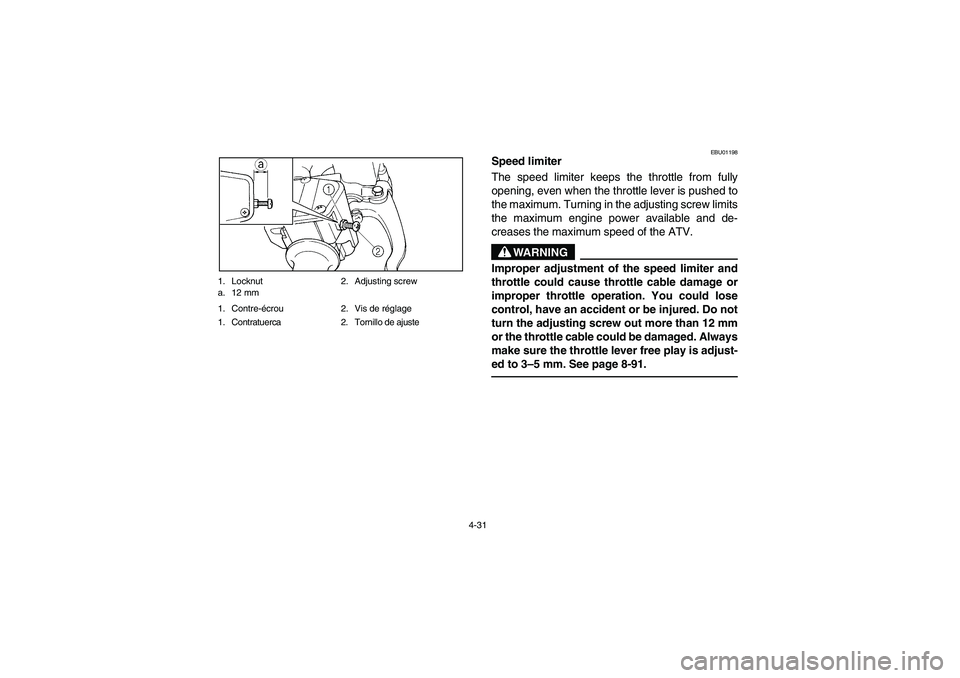

4-31 1. Locknut 2. Adjusting screw
a. 12 mm
1. Contre-écrou 2. Vis de réglage
1. Contratuerca 2. Tornillo de ajuste
EBU01198
Speed limiter
The speed limiter keeps the throttle from fully
opening, even when the throttle lever is pushed to
the maximum. Turning in the adjusting screw limits
the maximum engine power available and de-
creases the maximum speed of the ATV.
WARNING
_ Improper adjustment of the speed limiter and
throttle could cause throttle cable damage or
improper throttle operation. You could lose
control, have an accident or be injured. Do not
turn the adjusting screw out more than 12 mm
or the throttle cable could be damaged. Always
make sure the throttle lever free play is adjust-
ed to 3–5 mm. See page 8-91. _
U5KM61.book Page 31 Friday, July 26, 2002 11:13 AM

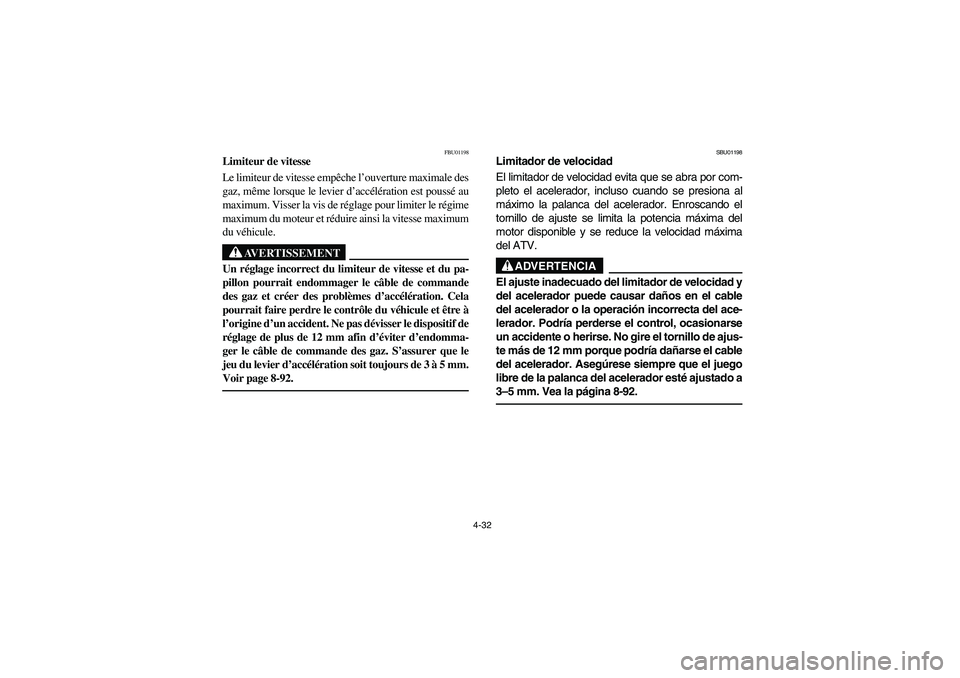

4-32
FBU01198
Limiteur de vitesse
Le limiteur de vitesse empêche l’ouverture maximale des
gaz, même lorsque le levier d’accélération est poussé au
maximum. Visser la vis de réglage pour limiter le régime
maximum du moteur et réduire ainsi la vitesse maximum
du véhicule.
AVERTISSEMENT
_ Un réglage incorrect du limiteur de vitesse et du pa-
pillon pourrait endommager le câble de commande
des gaz et créer des problèmes d’accélération. Cela
pourrait faire perdre le contrôle du véhicule et être à
l’origine d’un accident. Ne pas dévisser le dispositif de
réglage de plus de 12 mm afin d’éviter d’endomma-
ger le câble de commande des gaz. S’assurer que le
jeu du levier d’accélération soit toujours de 3 à 5mm.
Voir page 8-92. _
SBU01198
Limitador de velocidad
El limitador de velocidad evita que se abra por com-
pleto el acelerador, incluso cuando se presiona al
máximo la palanca del acelerador. Enroscando el
tornillo de ajuste se limita la potencia máxima del
motor disponible y se reduce la velocidad máxima
del ATV.
ADVERTENCIA
_ El ajuste inadecuado del limitador de velocidad y
del acelerador puede causar daños en el cable
del acelerador o la operación incorrecta del ace-
lerador. Podría perderse el control, ocasionarse
un accidente o herirse. No gire el tornillo de ajus-
te más de 12 mm porque podría dañarse el cable
del acelerador. Asegúrese siempre que el juego
libre de la palanca del acelerador esté ajustado a
3–5 mm. Vea la página 8-92. _
U5KM61.book Page 32 Friday, July 26, 2002 11:13 AM

4-33 1. Front brake lever
1. Levier de frein avant
1. Palanca del freno delantero
EBU00070
Front brake lever
The front brake lever is located on the right handle-
bar. Pull it toward the handlebar to apply the front
brake.
U5KM61.book Page 33 Friday, July 26, 2002 11:13 AM

4-34
FBU00070
Levier de frein avant
Le levier de frein avant se trouve sur la droite du guidon.
Le serrer pour actionner le frein avant.
SBU00070
Palanca del freno delantero
La palanca del freno delantero se encuentra en el
manillar derecho. Apriétela contra el manillar para
aplicar el freno delantero.
U5KM61.book Page 34 Friday, July 26, 2002 11:13 AM

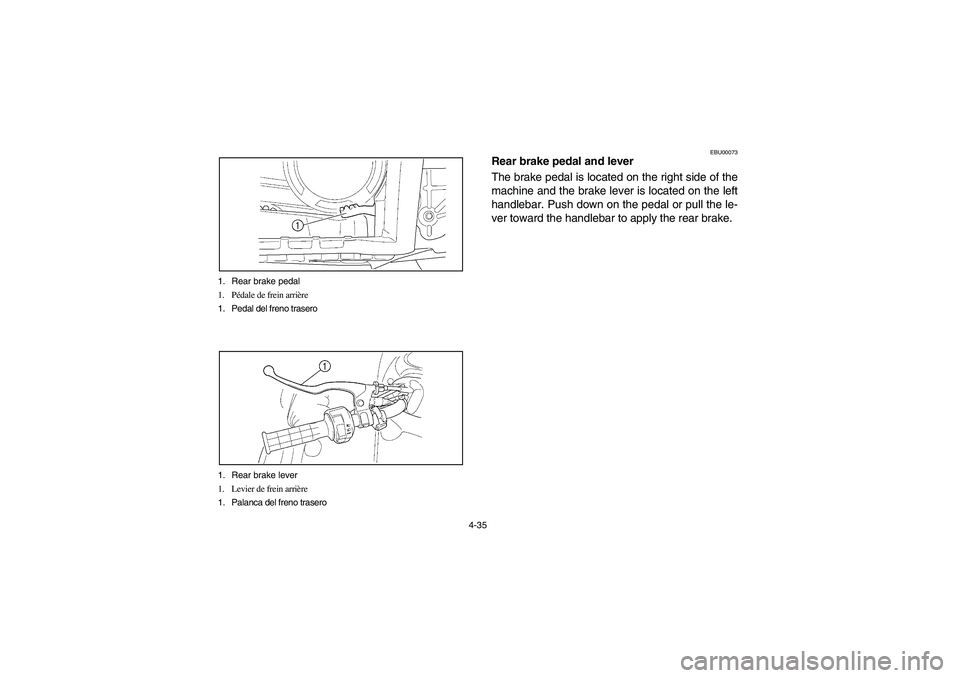

4-35 1. Rear brake pedal
1. Pédale de frein arrière
1. Pedal del freno trasero
1. Rear brake lever
1. Levier de frein arrière
1. Palanca del freno trasero
EBU00073
Rear brake pedal and lever
The brake pedal is located on the right side of the
machine and the brake lever is located on the left
handlebar. Push down on the pedal or pull the le-
ver toward the handlebar to apply the rear brake.
U5KM61.book Page 35 Friday, July 26, 2002 11:13 AM

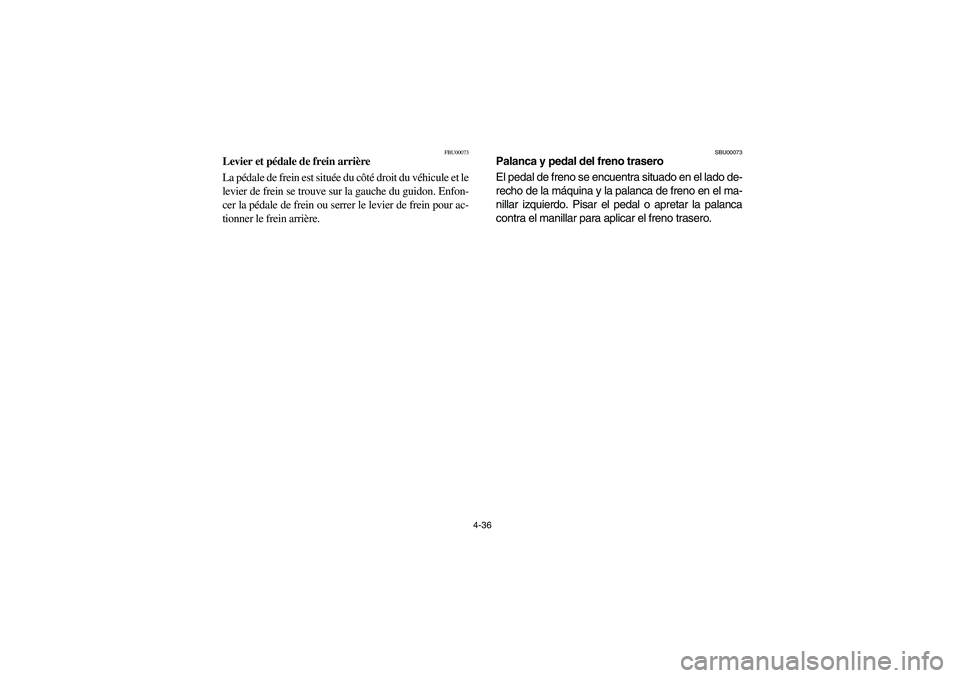

4-36
FBU00073
Levier et pédale de frein arrière
La pédale de frein est située du côté droit du véhicule et le
levier de frein se trouve sur la gauche du guidon. Enfon-
cer la pédale de frein ou serrer le levier de frein pour ac-
tionner le frein arrière.
SBU00073
Palanca y pedal del freno trasero
El pedal de freno se encuentra situado en el lado de-
recho de la máquina y la palanca de freno en el ma-
nillar izquierdo. Pisar el pedal o apretar la palanca
contra el manillar para aplicar el freno trasero.
U5KM61.book Page 36 Friday, July 26, 2002 11:13 AM

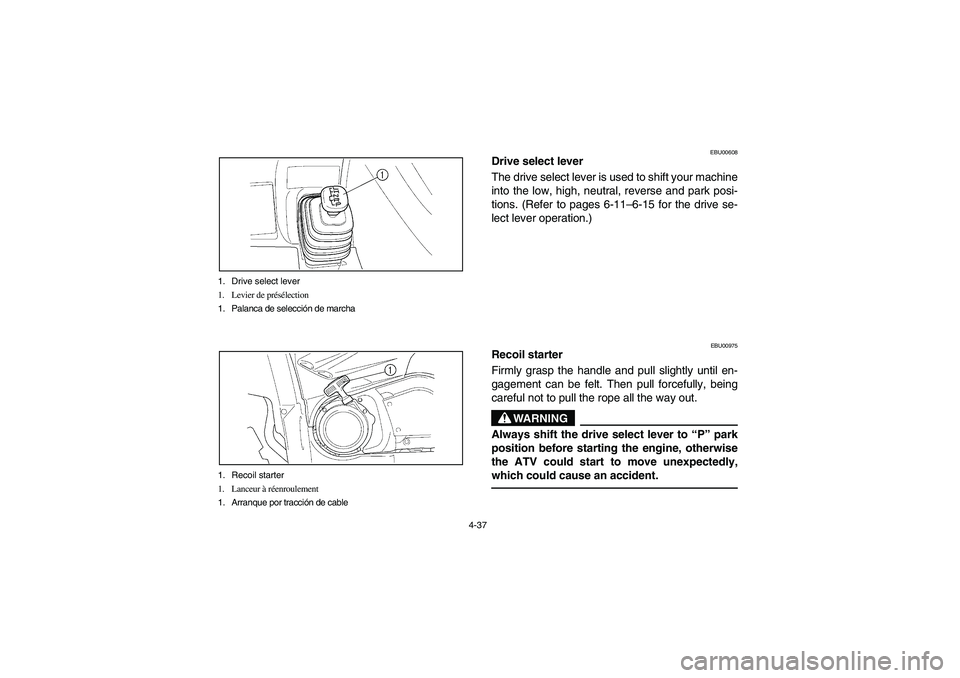

4-37 1. Drive select lever
1. Levier de présélection
1. Palanca de selección de marcha
1. Recoil starter
1. Lanceur à réenroulement
1. Arranque por tracción de cable
EBU00608
Drive select lever
The drive select lever is used to shift your machine
into the low, high, neutral, reverse and park posi-
tions. (Refer to pages 6-11–6-15 for the drive se-
lect lever operation.)
EBU00975
Recoil starter
Firmly grasp the handle and pull slightly until en-
gagement can be felt. Then pull forcefully, being
careful not to pull the rope all the way out.
WARNING
_ Always shift the drive select lever to “P” park
position before starting the engine, otherwise
the ATV could start to move unexpectedly,
which could cause an accident. _
