YAMAHA GRIZZLY 660 2003 Owners Manual

8-136
FBU00413
Dépannage
Bien que les véhicules Yamaha subissent une inspection
rigoureuse au départ de l’usine, une panne peut toujours
survenir.
Un problème dans les systèmes d’alimentation, de com-
pression et d’allumage peut rendre les démarrages diffici-
les ou entraîner une perte de puissance. Le tableau de dé-
pannage permet un contrôle rapide et aisé de ces
systèmes. Si une réparation s’avère nécessaire, confier le
véhicule à un concessionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent en effet des
connaissances, du savoir-faire et des outils requis pour
effectuer ce type de réparation. Lors de remplacements
de pièces, n’utiliser que des pièces Yamaha d’origine. En
effet, les pièces d’autres marques peuvent sembler identi-
ques mais, elles sont souvent de moindre qualité. Par
conséquent, leur durée de vie risque d’être plus courte, ce
qui pourrait endommager le véhicule et occasionner des
réparations très coûteuses.
AVERTISSEMENT
_ Ne pas fumer lors du contrôle du système d’alimenta-
tion. Le carburant pourrait s’enflammer ou exploser
et causer des blessures graves ou des dégâts matériels
importants. S’assurer qu’il n’y a ni flammes ni étin-
celles à proximité du véhicule, y compris les veilleuses
de chauffe-eau ou de chaudières. _
SBU00413
Localización de averías
Aunque las máquinas Yamaha son sometidas a ri-
gurosas inspecciones antes de salir de fábrica, pue-
den surgir fallos durante su funcionamiento.
Cualquier problema que se presente en los sistemas
de alimentación, comprensión o encendido, puede
dar lugar a dificultades de arranque y pérdidas de
potencia.
En el diagrama de localización de averías se descri-
be un procedimiento fácil y rápido para efectuar
comprobaciones.
Si la máquina necesita reparación, llevarla a un con-
cesionario Yamaha.
Los técnicos cualificados de los concesionarios Ya-
maha disponen de las herramientas, experiencia y
conocimientos necesarios para reparar correcta-
mente la máquina.
Usar exclusivamente recambios originales Yamaha
en la máquina.
Las imitaciones parecen iguales pero con frecuencia
son inferiores, por lo que tienen una vida útil más cor-
ta y pueden dar lugar a costosas reparaciones.
ADVERTENCIA
No fumar mientras se comprueba el sistema de
alimentación de combustible. El combustible
puede arder o explotar y causar graves lesiones
y daños materiales. Asegurarse de que no haya
llamas ni chispas en las proximidades, incluyen-
do la llama piloto de un calentador de agua o de
un horno.
U5KM60.book Page 136 Thursday, June 21, 2001 2:40 PM

8-137

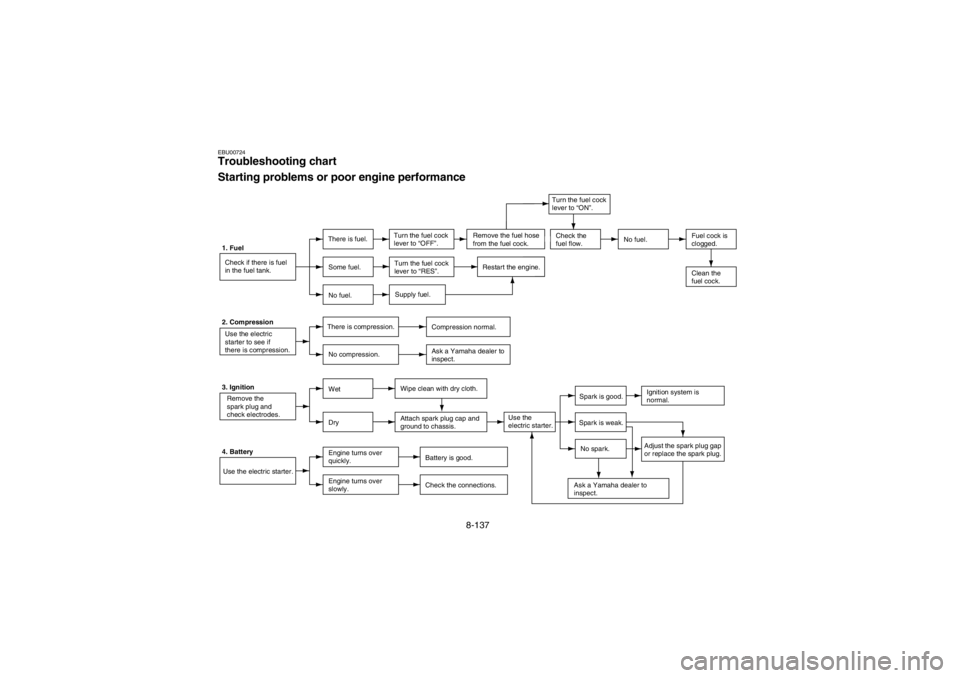

EBU00724Troubleshooting chart
Starting problems or poor engine performance1. Fuel
Check if there is fuel
in the fuel tank.There is fuel.Turn the fuel cock
lever to “OFF”.No fuel.Fuel cock is
clogged.
Clean the
fuel cock. Some fuel.Turn the fuel cock
lever to “RES”.Restart the engine.
No fuel.Supply fuel.
2. Compression
Use the electric
starter to see if
there is compression.There is compression.
Compression normal.
No compression.Ask a Yamaha dealer to
inspect.
3. Ignition
Remove the
spark plug and
check electrodes.WetWipe clean with dry cloth.
DryAttach spark plug cap and
ground to chassis.Use the
electric starter.Spark is good.Ignition system is
normal.
Spark is weak.
Adjust the spark plug gap
or replace the spark plug. No spark.
Ask a Yamaha dealer to
inspect. 4. Battery
Use the electric starter.Engine turns over
quickly.Battery is good.
Engine turns over
slowly.Check the connections.Check the
fuel flow.
Turn the fuel cock
lever to “ON”.
Remove the fuel hose
from the fuel cock.
U5KM60.book Page 137 Thursday, June 21, 2001 2:40 PM

8-138
Engine overheatingNOTE:If it is difficult to get the recommended coolant, tap water can be temporarily used, provided that it is
changed to the recommended coolant as soon as possible.
WARNING
Wait for the engine and radiator to cool before removing the radiator cap. You could be burned by
hot fluid and steam blown out under pressure. Always put a thick rag over the cap when opening.
Allow any remaining pressure to escape before completely removing the cap. Wait until the
engine has cooled.
Check the coolant level in the
reservoir tank and/or radiator.
Level is OK.Level is low, check the
cooling system for leakage.
No
leakage.Leakage.
Ask a Yamaha dealer to inspect
and repair the cooling system.Add coolant. (See NOTE.)
Restart the engine. If the engine overheats again, ask a
Yamaha dealer to inspect and/or repair the cooling system.
U5KM60.book Page 138 Thursday, June 21, 2001 2:40 PM

8-139

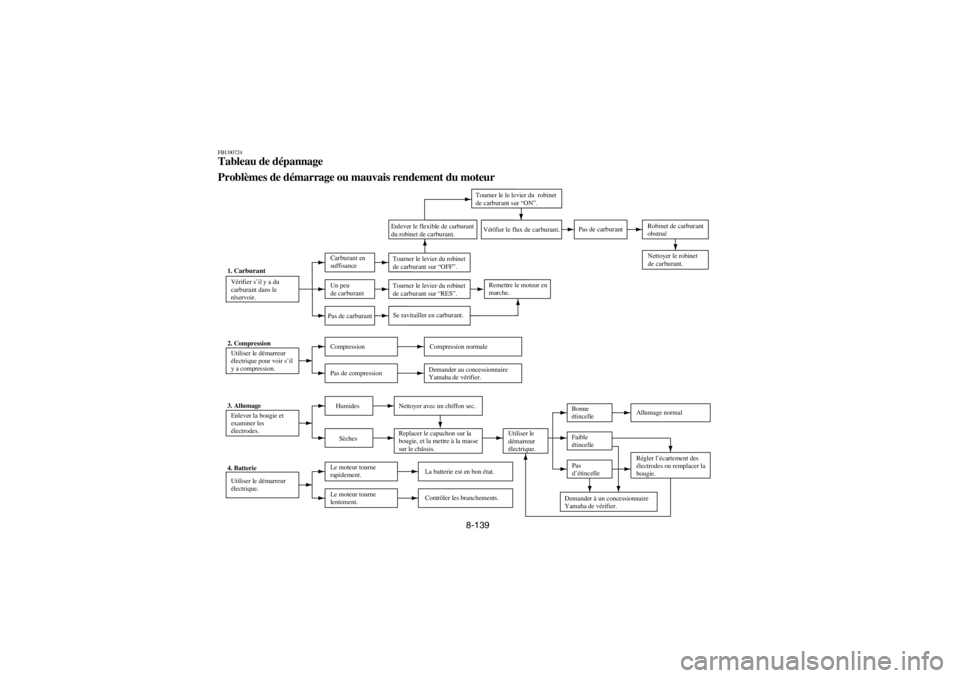

FBU00724Tableau de dépannage
Problèmes de démarrage ou mauvais rendement du moteur1. CarburantVérifier s’il y a ducarburant
dans le
réservoir.
Carburant
en
suffisanceTourner le levier du robinet
de
carburant
sur “OFF”. Enlever le flexible de carburant
du robinet de carburant
.Vérifier le flux de
carburant
.Pas de
carburant
Robinet de
carburant
obstrué
Nettoyer le robinet
de carburant
.
Un peu
de
carburant
Tourner le levier du robinet
de carburant
sur “RES”.Remettre le moteur en
marche.
Pas de
carburant
Se ravitailler en
carburant
.
2. Compression
Utiliser le démarreur
électrique pour voir s’il
y a compression.Compression Compression normale
Pas de compressionDemander au concessionnaire
Yamaha de vérifier.
3. Allumage
Enlever la bougie et
examiner les
électrodes.Humides Nettoyer avec un chiffon sec.
SèchesReplacer le capuchon sur la
bougie, et la mettre à la masse
sur le châssis.Utiliser le
démarreur
électrique.Bonne
étincelleAllumage normal
Faible
étincelle
Régler l’écartement des
électrodes ou remplacer la
bougie. Pas
d’étincelle
Demander à un concessionnaire
Yamaha de vérifier. 4. Batterie
Utiliser le démarreur
électrique.Le moteur tourne
rapidement.La batterie est en bon état.
Le moteur tourne
lentement.Contrôler les branchements.
Tourner le le levier du robinet
de carburant
sur “ON”.
U5KM60.book Page 139 Thursday, June 21, 2001 2:40 PM

8-140

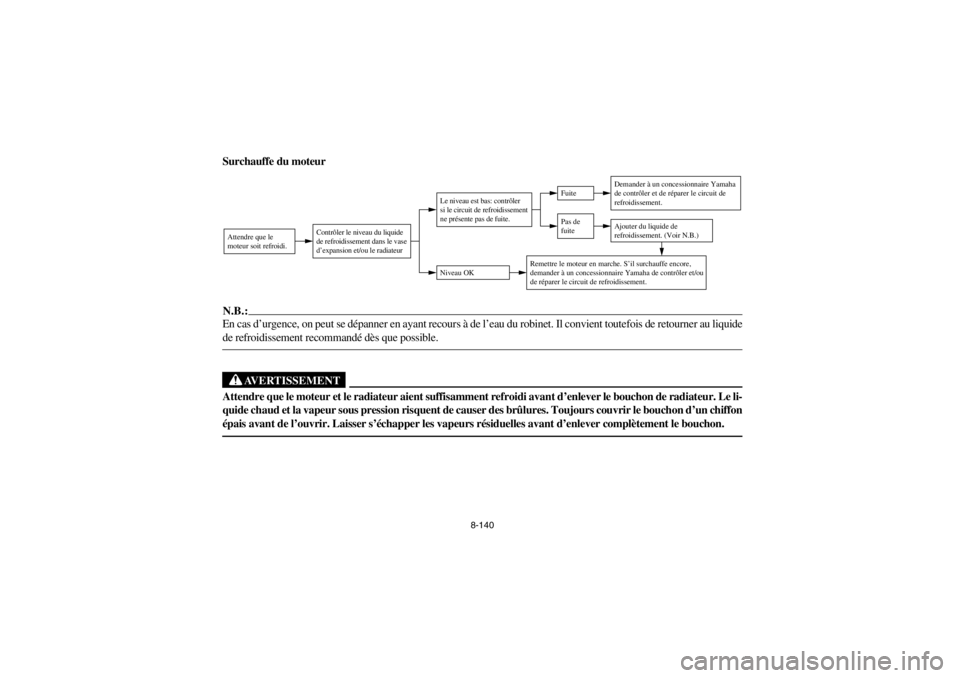

Surchauffe du moteurN.B.:_ En cas d’urgence, on peut se dépanner en ayant recours à de l’eau du robinet. Il convient toutefois de retourner au liquide
de refroidissement recommandé dès que possible. _
AVERTISSEMENT
_ Attendre que le moteur et le radiateur aient suffisamment refroidi avant d’enlever le bouchon de radiateur. Le li-
quide chaud et la vapeur sous pression risquent de causer des brûlures. Toujours couvrir le bouchon d’un chiffon
épais avant de l’ouvrir. Laisser s’échapper les vapeurs résiduelles avant d’enlever complètement le bouchon. _
Niveau OKLe niveau est bas: contrôler
si le circuit de refroidissement
ne présente pas de fuite.
Pas de
fuiteFuite
Demander à un concessionnaire Yamaha
de contrôler et de réparer le circuit de
refroidissement.Ajouter du liquide de
refroidissement. (Voir N.B.)
Remettre le moteur en marche. S’il surchauffe encore,
demander à un concessionnaire Yamaha de contrôler et/ou
de réparer le circuit de refroidissement.
Attendre que le
moteur soit refroidi.
Contrôler le niveau du liquide
de refroidissement dans le vase
d’expansion et/ou le radiateur
U5KM60.book Page 140 Thursday, June 21, 2001 2:40 PM

8-141

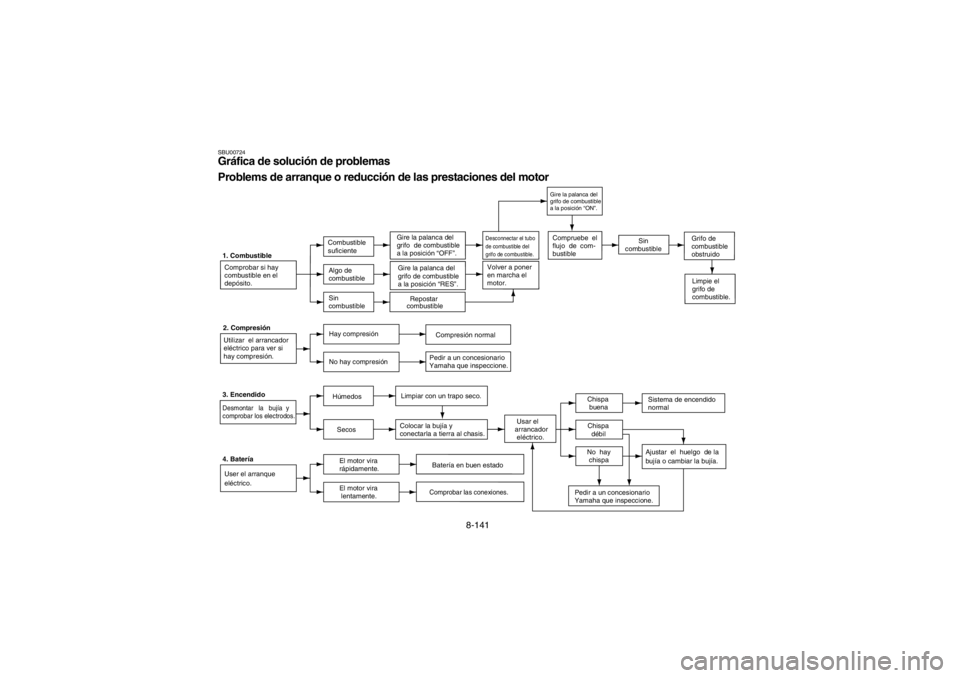

SBU00724Gráfica de solución de problemas
Problems de arranque o reducción de las prestaciones del motor1. Combustible
Comprobar si hay
combustible en el
depósito.Combustible
suficienteGire la palanca del
grifo de combustible
a la posición “OFF”.Compruebe el
flujo de com-
bustible
Limpie el
grifo de
combustible. Algo de
combustibleGire la palanca del
grifo de combustible
a la posición “RES”.Volver a poner
en marcha el
motor.
Sin
combustibleRepostar
2. Compresión
Utilizar el arrancador
eléctrico para ver si
hay compresión.Hay compresión
No hay compresión
3. EncendidoDesmontar la bujía y
comprobar los electrodos.
HúmedosLimpiar con un trapo seco.
SecosColocar la bujía y
conectarla a tierra al chasis. Usar el
arrancador
eléctrico.Chispa
buenaSistema de encendido
normal
Chispa
débil
Ajustar el huelgo de la
bujía o cambiar la bujía. No hay
chispa
Pedir a un concesionario
Yamaha que inspeccione. 4. Batería
User el arranque
eléctrico.El motor vira
rápidamente.Batería en buen estado
El motor vira
lentamente. Sin
combustible
combustibleGrifo de
combustible
obstruido
Desconnectar el tubo
de combustible del
grifo de combustible.
Gire la palanca del
grifo de combustible
a la posición “ON”.
Comprobar las conexiones
.
Compresión normal
Pedir a un concesionario
Yamaha que inspeccione.
U5KM60.book Page 141 Thursday, June 21, 2001 2:40 PM

8-142
Sobrecalentamiento del motorNOTA:Si es difícil conseguir el refrigerante recomendado, podrá emplear provisionalmente agua del grifo, siempre y
cuando la cambie por el refrigerante recomendado lo antes posible.
ADVERTENCIA
Espere a que se enfríen el motor y el radiador antes de extraer la tapa del radiador. Podría quemarse
con el líquido y el vapor calientes que salen a presión. Ponga siempre un paño grueso encima de la
tapa cuando la abra. Deje que se escape la presión remanente antes de extraer por completo la tapa.Espere a que el motor
se haya enfriado.
Compruebe el nivel de refrigerante
del depósito y/o radiador.
El nivel está bien.El nivel es bajo compruebe si hay
fugas en el sistema de enfriamiento.
No hay
fugas.Fugas.
Solicite a un concesionario
Yamaha que inspeccione
y repare
el sistema de enfriamiento.Añada refrigerante. (vea la NOTA.)
Arranque el motor. Si el motor se sobrecalienta otra vez, solicite a un
concesionario Yamaha que inspeccione y/o repare el sistema de enfriamiento.
U5KM60.book Page 142 Thursday, June 21, 2001 2:40 PM

9-1
EBU00420
CLEANING AND STORAGE
A. CLEANING
Frequent, thorough cleaning of your machine will
not only enhance its appearance but will improve
its general performance and extend the useful life
of many components.
1. Before cleaning the machine:
a. Block off the end of the exhaust pipe to pre-
vent water entry. A plastic bag and strong
rubber band may be used.
b. Make sure the spark plug and all filler caps
are properly installed.
2. If the engine case is excessively greasy, ap-
ply degreaser with a paint brush. Do not ap-
ply degreaser to the wheel axles.
3. Rinse the dirt and degreaser off with a garden
hose. Use only enough pressure to do the
job.
U5KM60.book Page 1 Thursday, June 21, 2001 2:40 PM

9-2
9
FBU00420
NETTOYAGE ET REMISAGE
A. NETTOYAGE
Il est conseillé de nettoyer le VTT à fond aussi souvent
que possible, non seulement pour des raisons esthétiques,
mais aussi parce que ces nettoyages contribuent à main-
tenir le véhicule en bon état de marche et à prolonger la
vie de nombreux de ses organes.
1. Avant de nettoyer le véhicule:
a. Protéger la sortie du pot d’échappement afin d’évi-
ter toute pénétration d’eau. Y fixer par exemple un
sac en plastique à l’aide d’un gros élastique.
b. S’assurer que la bougie et les bouchons d’orifice de
remplissage sont installés correctement.
2. Si le carter moteur est excessivement gras, y appli-
quer du dégraissant au pinceau. Ne pas appliquer
de dégraissant sur les axes de roue.
3. Rincer la saleté et le dégraissant au tuyau d’arrosa-
ge. Veiller à employer juste la pression d’eau né-
cessaire pour effectuer ce travail.
SBU00420
LIMPIEZA Y ALMACENAMIENTOA. LIMPIEZA
La limpieza frecuente de su máquina no sólo servirá
para realzar su aspecto, sino que mejorará el rendi-
miento general de la misma y prolongará la vida útil
de muchos de sus componentes.
1. Antes de limpiar la máquina:
a. Tape el extremo del tubo de escape para evitar
la entrada de agua. Se puede utilizar una bolsa
de plástico y una banda de goma resistente.
b. Asegúrese de que estén bien montados los ca-
puchones de las bujías y todos los tapones de
llenado.
2. Si la carcasa del motor tiene excesiva grasa,
aplíquele un desengrasante con una brocha.
No aplique este producto a los ejes de rueda.
3. Elimine la suciedad y el desengrasante lavan-
do la máquina con un manguera de jardinero.
Utilice sólo la presión de agua indispensable
para realizar el trabajo.
U5KM60.book Page 2 Thursday, June 21, 2001 2:40 PM

9-3
CAUTION:
Excessive water pressure may cause water
seepage and deterioration of wheel bearings,
brakes, transmission seals and electrical de-
vices. Many expensive repair bills have result-
ed from improper high pressure detergent
applications such as those available in coin-
operated car washers.4. Once the majority of the dirt has been hosed
off, wash all surfaces with warm water and
mild, detergent-type soap. An old toothbrush
or bottle brush is handy for hard-to-get-at
places.
5. Rinse the machine off immediately with clean
water and dry all surfaces with a chamois,
clean towel or soft absorbent cloth.
6. Clean the seat with a vinyl upholstery cleaner
to keep the cover pliable and glossy.
U5KM60.book Page 3 Thursday, June 21, 2001 2:40 PM
