4-18
FBU00053
Contacteurs au guidon
FBU00735
Contacteur d’éclairage
Placer le contacteur sur “” pour allumer le feu de
croisement et le feu arrière.
Placer le contacteur sur “” pour allumer le feu de
route et le feu arrière.
Placer le contacteur sur “OFF” pour éteindre le phare et
le feu arrière.ATTENTION:_ Ne jamais laisser le phare allumé pendant plus d’une
demi-heure après avoir coupé le moteur. La batterie
risque de se décharger au point d’empêcher la mise
en marche du moteur. Si cela devait se produire, dé-
poser et recharger la batterie. _
FBU00606
Coupe-circuit du moteur
S’assurer que le coupe-circuit du moteur est placé sur
“”. Le coupe-circuit du moteur contrôle l’allumage et
peut à tout moment servir à couper le moteur. Il est parti-
culièrement utile en cas d’urgence. Le moteur ne se met
pas en marche ou ne tourne pas quand son coupe-circuit
est sur “”.
SBU00053
Interruptores del manillar
SBU00735
Interruptor de luces
Gire el interruptor a la posición “” para encender
la luz de cruce del faro y la luz trasera.
Gire el interruptor a la posición “” para encender
la luz de carretera del faro y la luz trasera.
Gire el interruptor a la posición “OFF” para apagar el
faro y la luz trasera.AT E N C I O N :No mantenga el faro encendido durante más de
treinta minutos con el motor parado. La batería
podría descargarse hasta el extremo de que el
motor de arranque no funcione debidamente. Si
sucediese esto, desmonte la batería y recárgue-
la.
SBU00606
Interruptor de paro del motor
Asegúrese de que el interruptor de paro del motor se
encuentra en la posición “”. El interruptor de paro
del motor controla el encendido y puede utilizarse
para parar el motor en cualquier momento, especial-
mente en casos de emergencia. Cuando se gira el
interruptor de paro a la posición “”, el motor no
puede ser puesto en marcha ni funcionar.
U5KM60.book Page 18 Thursday, June 21, 2001 2:40 PM

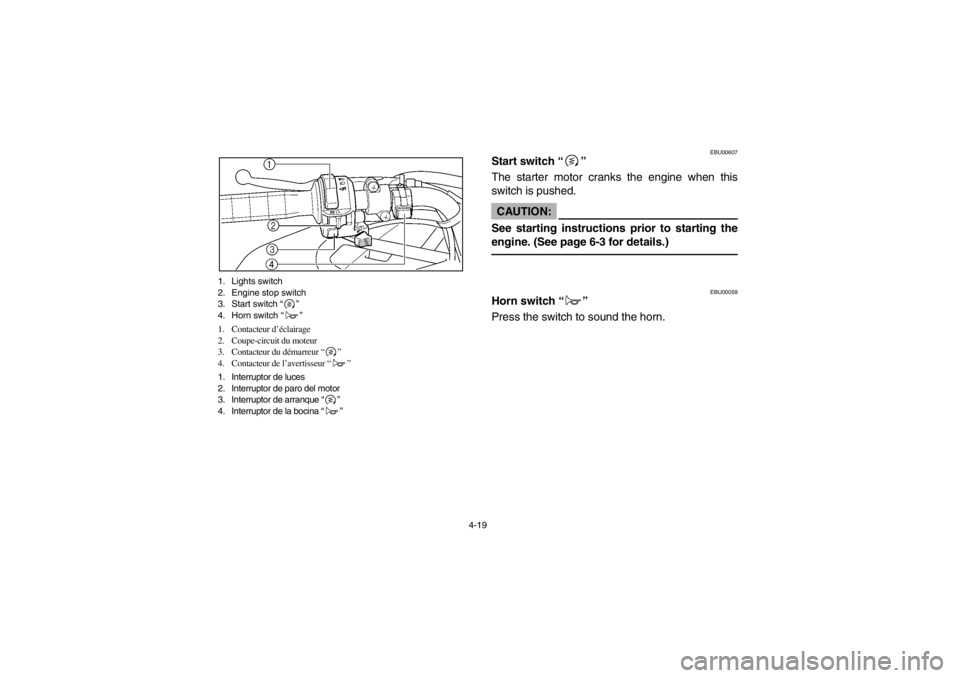

4-19 1. Lights switch
2. Engine stop switch
3. Start switch “”
4. Horn switch “”
1. Contacteur d’éclairage
2. Coupe-circuit du moteur
3. Contacteur du démarreur “”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces
2. Interruptor de paro del motor
3. Interruptor de arranque “”
4. Interruptor de la bocina “”
EBU00607
Start switch “”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine. (See page 6-3 for details.)
EBU00059
Horn switch “”
Press the switch to sound the horn.
U5KM60.book Page 19 Thursday, June 21, 2001 2:40 PM

4-20
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
FBU00059
Contacteur de l’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.)
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
U5KM60.book Page 20 Thursday, June 21, 2001 2:40 PM

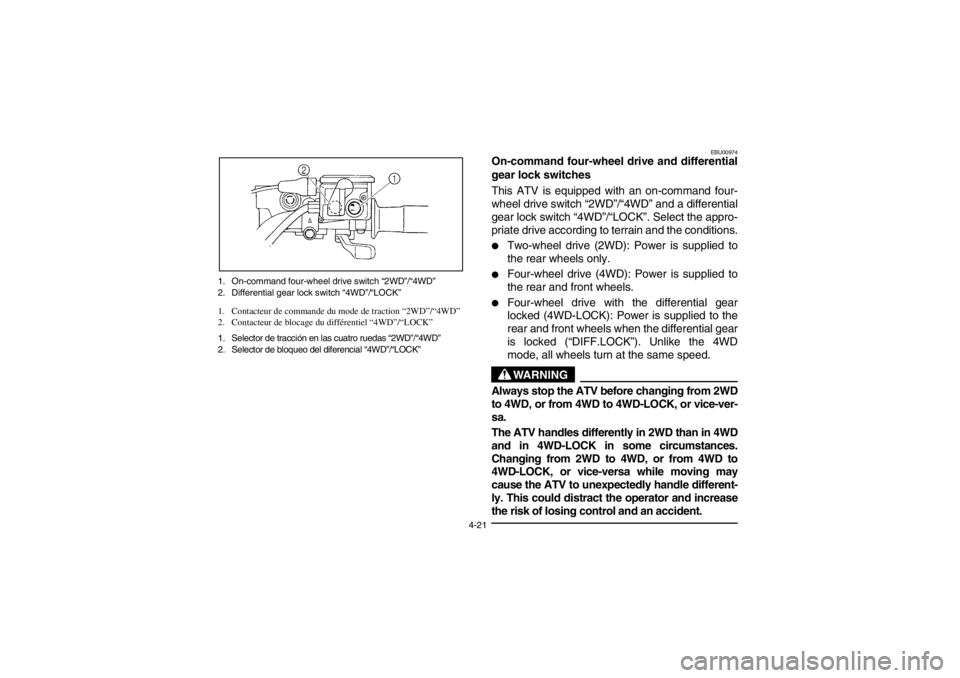

4-21 1. On-command four-wheel drive switch “2WD”/“4WD”
2. Differential gear lock switch “4WD”/“LOCK”
1. Contacteur de commande du mode de traction “2WD”/“4WD”
2. Contacteur de blocage du différentiel “4WD”/“LOCK”
1. Selector de tracción en las cuatro ruedas “2WD”/“4WD”
2. Selector de bloqueo del diferencial “4WD”/“LOCK”
EBU00974
On-command four-wheel drive and differential
gear lock switches
This ATV is equipped with an on-command four-
wheel drive switch “2WD”/“4WD” and a differential
gear lock switch “4WD”/“LOCK”. Select the appro-
priate drive according to terrain and the conditions.

Two-wheel drive (2WD): Power is supplied to
the rear wheels only.


Four-wheel drive (4WD): Power is supplied to
the rear and front wheels.


Four-wheel drive with the differential gear
locked (4WD-LOCK): Power is supplied to the
rear and front wheels when the differential gear
is locked (“DIFF.LOCK”). Unlike the 4WD
mode, all wheels turn at the same speed.WARNING
_ Always stop the ATV before changing from 2WD
to 4WD, or from 4WD to 4WD-LOCK, or vice-ver-
sa.
The ATV handles differently in 2WD than in 4WD
and in 4WD-LOCK in some circumstances.
Changing from 2WD to 4WD, or from 4WD to
4WD-LOCK, or vice-versa while moving may
cause the ATV to unexpectedly handle different-
ly. This could distract the operator and increase
the risk of losing control and an accident. _
U5KM60.book Page 21 Thursday, June 21, 2001 2:40 PM

4-22
FBU00974
Contacteur de la commande du mode de traction et
contacteur du système de blocage du différentiel
Ce VTT est équipé d’un contacteur de commande du
mode de traction “2WD”/“4WD” et d’un contacteur de
blocage du différentiel “4WD”/“LOCK”. Sélectionner le
mode de traction approprié au type de terrain.

Traction sur deux roues (2WD): la puissance est
transmise aux roues arrière uniquement.


Traction sur quatre roues (4WD): la puissance est
transmise aux roues avant et arrière.


Traction sur quatre roues et différentiel bloqué
(4WD-LOCK): la puissance est transmise aux roues
avant et arrière lorsque le différentiel est bloqué (po-
sition “DIFF.LOCK”). Contrairement au mode
4WD, toutes les roues tournent à la même vitesse.AVERTISSEMENT
_ Toujours arrêter le véhicule avant de passer d’un
mode de traction à l’autre.
Dans certains cas, le comportement du VTT en trac-
tion sur deux roues différera de son comportement en
traction sur quatre roues et avec différentiel bloqué.
Le passage d’un mode de traction à l’autre lorsque le
véhicule est en mouvement risque de modifier brus-
quement son comportement. Ceci peut distraire le pi-
lote et entraîner une perte de contrôle et un accident. _
SBU00974
Selectores de tracción en las cuatro ruedas y de
bloqueo del diferencial
Este ATV está provisto de un selector de tracción en
las cuatro ruedas “2WF”/“4WD” y de un selector de
bloqueo del diferencial “4WD”/“LOCK”. Seleccione el
modo de tracción apropiado a las condiciones y al te-
rreno por el que circule.

Tracción en dos ruedas (2WD): La fuerza se su-
ministra sólo a las ruedas traseras.


Tracción en las cuatro ruedas (4WD): La fuerza
se suministra a las ruedas traseras y a las delan-
teras.


Tracción en las cuatro ruedas con el diferencial
bloqueado (4WD-LOCK): La fuerza se suministra
a las ruedas traseras y delanteras cuando el dife-
rencial está bloqueado (“DIFF.LOCK”). A diferen-
cia del modo 4WD, todas las ruedas giran a la
misma velocidad.ADVERTENCIA
_ Pare siempre el ATV antes de cambiar de 2WD a
4WD, o de 4WD a 4WD-LOCK, o viceversa.
El ATV se comporta de forma distinta en 2WD y
que en 4WD y 4WD-LOCK en algunas circuns-
tancias. Si se cambia de 2WD a 4WD, o de 4WD a
4WD-LOCK, o viceversa, mientras el vehículo
está en movimiento, el ATV podría comportarse
súbitamente de forma inesperada. Esto podría
distraer al conductor y ser causa de la pérdida
del control y de un accidente.
U5KM60.book Page 22 Thursday, June 21, 2001 2:40 PM

4-23 1. Lever
2. On-command four-wheel drive switch “2WD”/“4WD”
1. Levier
2. Contacteur de commande du mode de traction “2WD”/“4WD”
1. Palanca
2. Selector de tracción en las cuatro ruedas “2WD”/“4WD”
On-command four-wheel drive switch
“2WD”/“4WD”
To change from 2WD to 4WD, stop the ATV, and
then set the switch to “4WD”. When the ATV is in
4WD, the 4WD indicator “” will come on in the
speedometer unit display. To change from 4WD to
2WD, stop the ATV, be sure the lever is set to po-
sition
a, and then set the switch to “2WD”.
U5KM60.book Page 23 Thursday, June 21, 2001 2:40 PM

4-24
Contacteur de commande du mode de traction
“2WD”/“4WD”
Pour passer de la traction sur deux roues (“2WD”) à la
traction sur quatre roues (“4WD”), arrêter le véhicule et
placer le contacteur sur “4WD”. Lorsque le VTT est en
mode 4x4, l’indicateur de traction sur quatre roues “”
s’affiche à l’écran du bloc de compteur de vitesse. Pour
passer de la traction sur quatre roues à la traction sur deux
roues, arrêter le véhicule, s’assurer que le levier est à la
positiona, puis régler le contacteur sur “2WD”.
Selector de tracción en las cuatro ruedas
“2WD”/“4WD”
Para cambiar de 2WD a 4WD, pare el ATV, y enton-
ces ajuste el selector en la posición “4WD”.
Cuando el ATV está en el modo 4WD, el indicador
4WD “” estará encendido en el visualizador del ve-
locímetro. Para cambiar de 4WD a 2WD, pare el
ATV, asegúrese de que la palanca está en la posi-
ción
a, y luego ponga el selector en la posición
“2WD”.
U5KM60.book Page 24 Thursday, June 21, 2001 2:40 PM

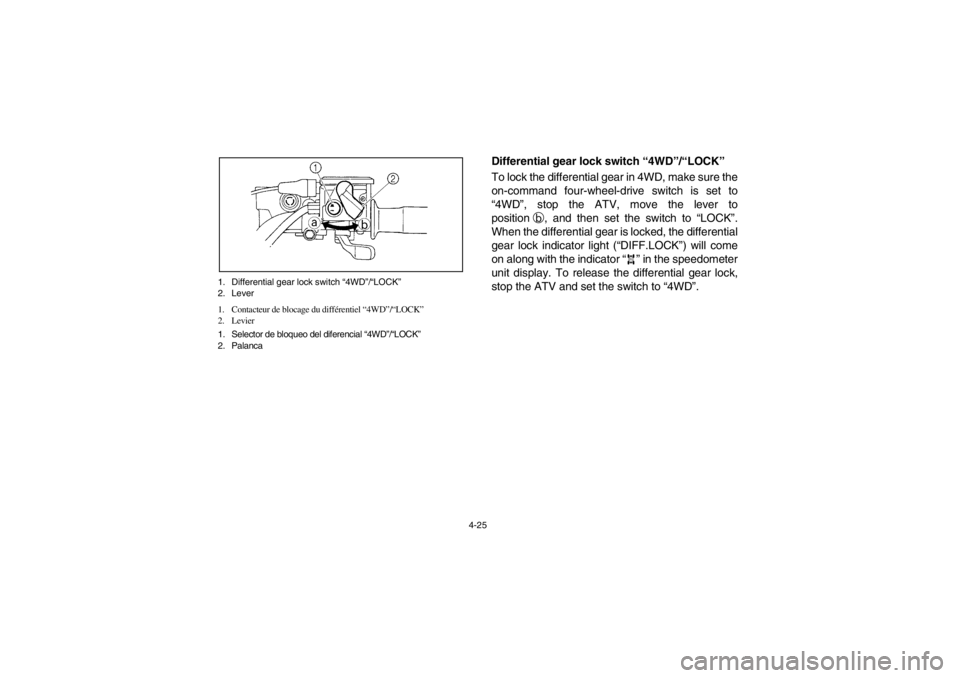

4-25 1. Differential gear lock switch “4WD”/“LOCK”
2. Lever
1. Contacteur de blocage du différentiel “4WD”/“LOCK”
2. Levier
1. Selector de bloqueo del diferencial “4WD”/“LOCK”
2. Palanca
Differential gear lock switch “4WD”/“LOCK”
To lock the differential gear in 4WD, make sure the
on-command four-wheel-drive switch is set to
“4WD”, stop the ATV, move the lever to
position
b, and then set the switch to “LOCK”.
When the differential gear is locked, the differential
gear lock indicator light (“DIFF.LOCK”) will come
on along with the indicator “” in the speedometer
unit display. To release the differential gear lock,
stop the ATV and set the switch to “4WD”.
DIFF.
LOCK
U5KM60.book Page 25 Thursday, June 21, 2001 2:40 PM

4-26
Contacteur de blocage du différentiel
“4WD”/“LOCK”
Pour bloquer le différentiel en traction sur quatre roues,
s’assurer que le contacteur de commande du mode de
traction est placé sur “4WD”, arrêter le VTT, placer le le-
vier sur b, puis placer le contacteur à la position
“LOCK”. Lorsque le différentiel est bloqué, le témoin de
blocage du différentiel (“DIFF.LOCK”) s’allume et l’in-
dicateur “” s’affiche à l’écran du bloc de compteur de
vitesse. Pour débloquer le différentiel, arrêter le véhicule
et placer le contacteur sur “4WD”.
DIFF.
LOCK
Selector de bloqueo del diferencial
“4WD”/“LOCK”
Para bloquear el diferencial en el modo 4WD, asegú-
rese de que el selector de tracción en las cuatro rue-
das esté ajustado en la posición “4WD”, pare el ATV,
mueva la palanca a la posición
b, y entonces ajuste
el selector en la posición “LOCK”. Cuando el diferen-
cial esté bloqueado, se encenderá la luz indicadora
de bloqueo del diferencial (“DIFF.LOCK”) junto con
el indicador “” en el visualizador del velocímetro.
Para desbloquear el diferencial, pare el ATV, y ajuste
el selector en la posición “4WD”.
DIFF.
LOCK
U5KM60.book Page 26 Thursday, June 21, 2001 2:40 PM

4-27
WARNING
_ Always ride at a slow speed when the ATV is in
4WD-LOCK, and allow extra time and distance
for maneuvers.
All wheels turn at the same speed when the dif-
ferential is locked, so it takes more effort to
turn the ATV. The amount of effort is more the
faster you go. You may lose control and have
an accident if you cannot make a sharp
enough turn for the speed you are traveling. _ NOTE:_

When the switch is set to “LOCK”, the differ-
ential gear lock indicator light will flash until
the differential gear is locked.


When the indicator light is flashing, turning
the handlebar back and forth will help the dif-
ferential gear lock to engage.


Riding before the differential gear lock is
properly engaged (e.g., when the indicator
light is flashing) will cause the engine speed
to be limited until engagement is complete.


When the ATV is in 4WD-LOCK, the maxi-
mum traveling speed is limited to 35 km/h.
_
U5KM60.book Page 27 Thursday, June 21, 2001 2:40 PM
