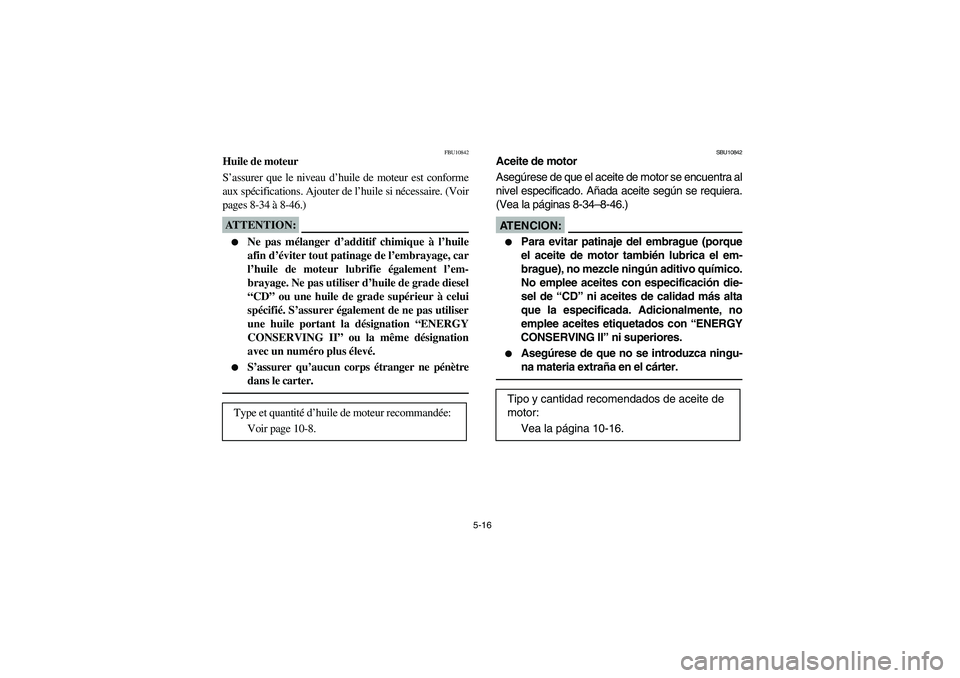

5-16
FBU10842
Huile de moteur
S’assurer que le niveau d’huile de moteur est conforme
aux spécifications. Ajouter de l’huile si nécessaire. (Voir
pages 8-34 à 8-46.)ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’em-
brayage. Ne pas utiliser d’huile de grade diesel
“CD” ou une huile de grade supérieur à celui
spécifié. S’assurer également de ne pas utiliser
une huile portant la désignation “ENERGY
CONSERVING II” ou la même désignation
avec un numéro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Type et quantité d’huile de moteur recommandée:
Voir page 10-8.
SBU10842
Aceite de motor
Asegúrese de que el aceite de motor se encuentra al
nivel especificado. Añada aceite según se requiera.
(Vea la páginas 8-34–8-46.)AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el em-
brague), no mezcle ningún aditivo químico.
No emplee aceites con especificación die-
sel de “CD” ni aceites de calidad más alta
que la especificada. Adicionalmente, no
emplee aceites etiquetados con “ENERGY
CONSERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Tipo y cantidad recomendados de aceite de
motor:
Vea la página 10-16.
EE.book Page 16 Tuesday, April 1, 2003 12:23 PM

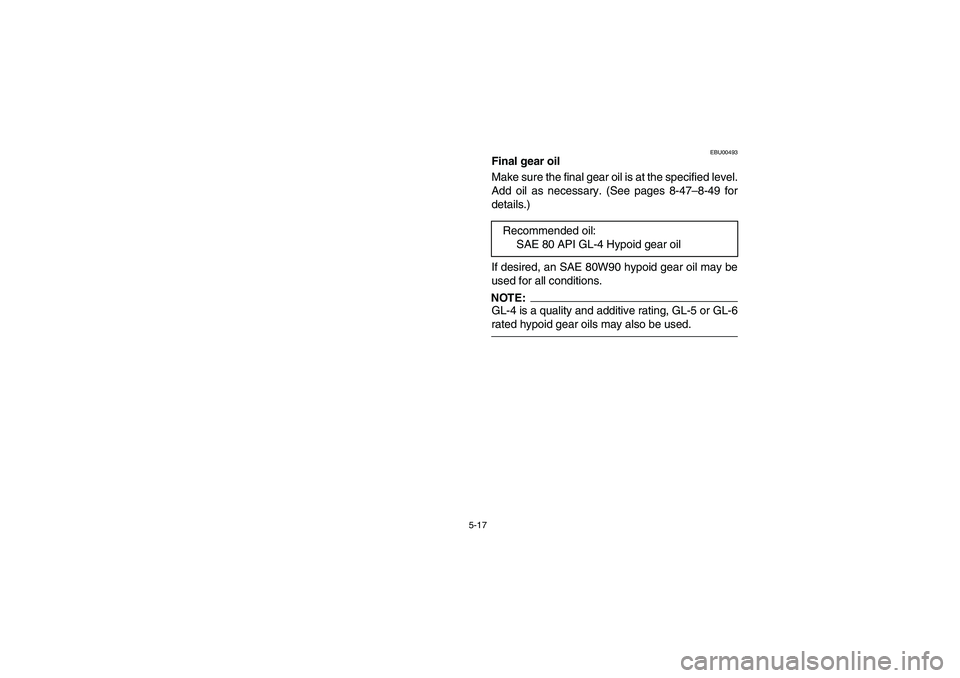

5-17
EBU00493
Final gear oil
Make sure the final gear oil is at the specified level.
Add oil as necessary. (See pages 8-47–8-49 for
details.)
If desired, an SAE 80W90 hypoid gear oil may be
used for all conditions.NOTE:GL-4 is a quality and additive rating, GL-5 or GL-6
rated hypoid gear oils may also be used.
Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
EE.book Page 17 Tuesday, April 1, 2003 12:23 PM

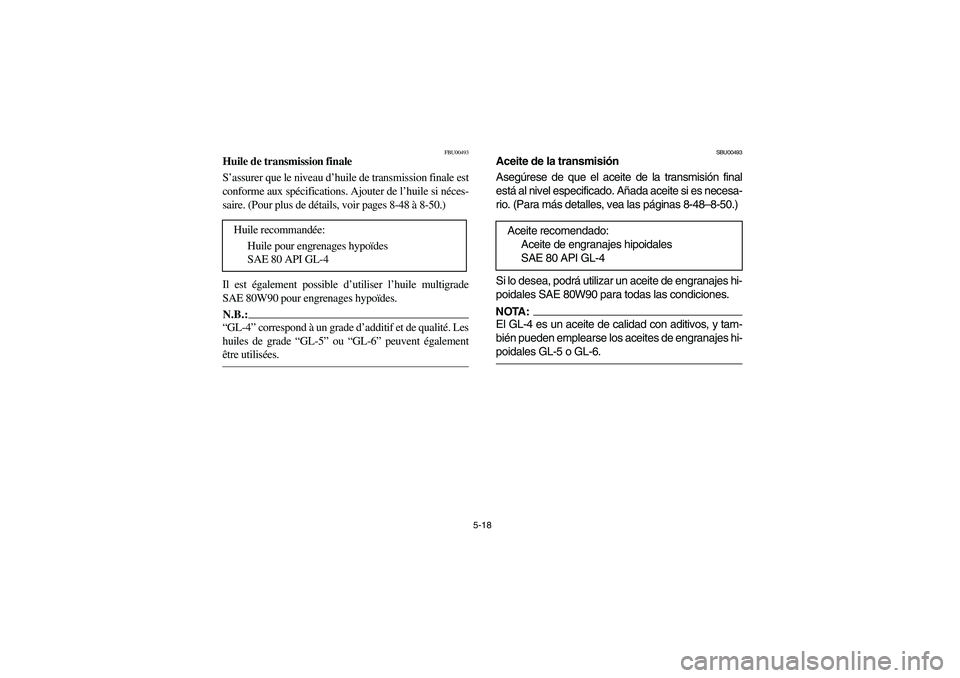

5-18
FBU00493
Huile de transmission finale
S’assurer que le niveau d’huile de transmission finale est
conforme aux spécifications. Ajouter de l’huile si néces-
saire. (Pour plus de détails, voir pages 8-48 à 8-50.)
Il est également possible d’utiliser l’huile multigrade
SAE 80W90 pour engrenages hypoïdes.N.B.:_ “GL-4” correspond à un grade d’additif et de qualité. Les
huiles de grade “GL-5” ou “GL-6” peuvent également
être utilisées. _
Huile recommandée:
Huile pour engrenages hypoïdes
SAE 80 API GL-4
SBU00493
Aceite de la transmisión
Asegúrese de que el aceite de la transmisión final
está al nivel especificado. Añada aceite si es necesa-
rio. (Para más detalles, vea las páginas 8-48–8-50.)
Si lo desea, podrá utilizar un aceite de engranajes hi-
poidales SAE 80W90 para todas las condiciones.NOTA:El GL-4 es un aceite de calidad con aditivos, y tam-
bién pueden emplearse los aceites de engranajes hi-
poidales GL-5 o GL-6.
Aceite recomendado:
Aceite de engranajes hipoidales
SAE 80 API GL-4
EE.book Page 18 Tuesday, April 1, 2003 12:23 PM

5-19
EBU00678
Differential gear oil
Make sure the differential gear oil is at the speci-
fied level. Add oil as necessary. (See pages 8-53–
8-55 for details.)
EBU13160
Coolant
Check the coolant level in the coolant reservoir
when the engine is cold. (The coolant level will
vary with engine temperature.) The coolant level is
satisfactory if it is between the minimum and max-
imum level marks on the coolant reservoir. If the
coolant level is at or below the minimum level
mark, add distilled water to bring the level up to the
maximum level mark. Change the coolant every
two years. (See pages 8-57–8-67 for details.)CAUTION:_ Hard water or salt water is harmful to the en-
gine. You may use soft water if you cannot get
distilled water. _
Recommended oil:
SAE 80 API GL-4 Hypoid gear oil
EE.book Page 19 Tuesday, April 1, 2003 12:23 PM

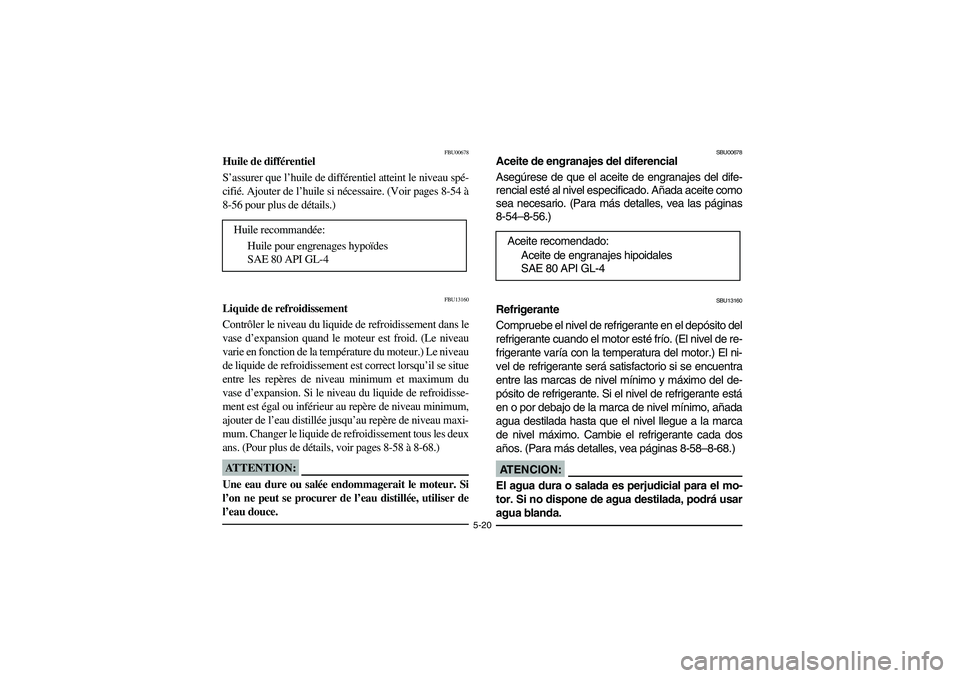

5-20
FBU00678
Huile de différentiel
S’assurer que l’huile de différentiel atteint le niveau spé-
cifié. Ajouter de l’huile si nécessaire. (Voir pages 8-54 à
8-56 pour plus de détails.)
FBU13160
Liquide de refroidissement
Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion quand le moteur est froid. (Le niveau
varie en fonction de la température du moteur.) Le niveau
de liquide de refroidissement est correct lorsqu’il se situe
entre les repères de niveau minimum et maximum du
vase d’expansion. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de niveau minimum,
ajouter de l’eau distillée jusqu’au repère de niveau maxi-
mum. Changer le liquide de refroidissement tous les deux
ans. (Pour plus de détails, voir pages 8-58 à 8-68.)ATTENTION:_ Une eau dure ou salée endommagerait le moteur. Si
l’on ne peut se procurer de l’eau distillée, utiliser de
l’eau douce. _
Huile recommandée:
Huile pour engrenages hypoïdes
SAE 80 API GL-4
SBU00678
Aceite de engranajes del diferencial
Asegúrese de que el aceite de engranajes del dife-
rencial esté al nivel especificado. Añada aceite como
sea necesario. (Para más detalles, vea las páginas
8-54–8-56.)
SBU13160
Refrigerante
Compruebe el nivel de refrigerante en el depósito del
refrigerante cuando el motor esté frío. (El nivel de re-
frigerante varía con la temperatura del motor.) El ni-
vel de refrigerante será satisfactorio si se encuentra
entre las marcas de nivel mínimo y máximo del de-
pósito de refrigerante. Si el nivel de refrigerante está
en o por debajo de la marca de nivel mínimo, añada
agua destilada hasta que el nivel llegue a la marca
de nivel máximo. Cambie el refrigerante cada dos
años. (Para más detalles, vea páginas 8-58–8-68.)AT E N C I O N :_ El agua dura o salada es perjudicial para el mo-
tor. Si no dispone de agua destilada, podrá usar
agua blanda. _
Aceite recomendado:
Aceite de engranajes hipoidales
SAE 80 API GL-4
EE.book Page 20 Tuesday, April 1, 2003 12:23 PM

5-21
WARNING
_ Wait for the engine and radiator to cool before
removing the radiator cap. You could be
burned by hot fluid and steam blown out under
pressure. Always put a thick rag over the cap
when opening. Allow any remaining pressure
to escape before completely removing the cap. _
EBU01083
Throttle lever
Check to see that the throttle lever operates cor-
rectly. It must open smoothly and spring back to
the idle position when released. Have a Yamaha
dealer repair as necessary for proper operation.
EBU01162
Fittings and fasteners
Always check the tightness of chassis fittings and
fasteners before a ride. Take the machine to a
Yamaha dealer or refer to the Service Manual for
correct tightening torque.Coolant reservoir capacity
(up to the maximum level mark):
0.3 L
EE.book Page 21 Tuesday, April 1, 2003 12:23 PM

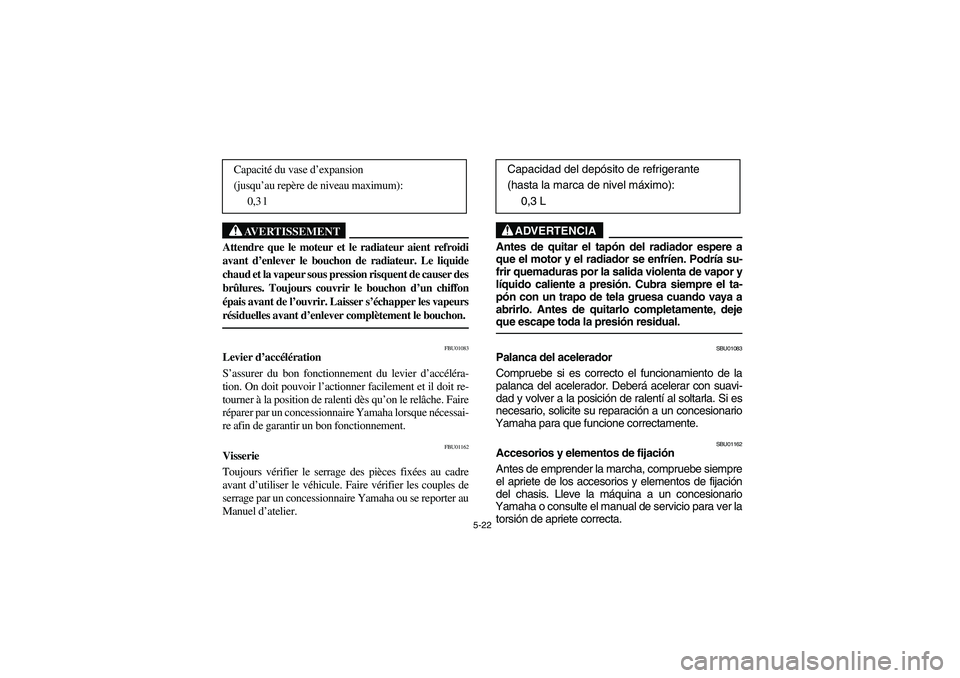

5-22
AVERTISSEMENT
_ Attendre que le moteur et le radiateur aient refroidi
avant d’enlever le bouchon de radiateur. Le liquide
chaud et la vapeur sous pression risquent de causer des
brûlures. Toujours couvrir le bouchon d’un chiffon
épais avant de l’ouvrir. Laisser s’échapper les vapeurs
résiduelles avant d’enlever complètement le bouchon. _
FBU01083
Levier d’accélération
S’assurer du bon fonctionnement du levier d’accéléra-
tion. On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche. Faire
réparer par un concessionnaire Yamaha lorsque nécessai-
re afin de garantir un bon fonctionnement.
FBU01162
Visserie
Toujours vérifier le serrage des pièces fixées au cadre
avant d’utiliser le véhicule. Faire vérifier les couples de
serrage par un concessionnaire Yamaha ou se reporter au
Manuel d’atelier. Capacité du vase d’expansion
(jusqu’au repère de niveau maximum):
0,3 l
ADVERTENCIA
_ Antes de quitar el tapón del radiador espere a
que el motor y el radiador se enfríen. Podría su-
frir quemaduras por la salida violenta de vapor y
líquido caliente a presión. Cubra siempre el ta-
pón con un trapo de tela gruesa cuando vaya a
abrirlo. Antes de quitarlo completamente, deje
que escape toda la presión residual. _
SBU01083
Palanca del acelerador
Compruebe si es correcto el funcionamiento de la
palanca del acelerador. Deberá acelerar con suavi-
dad y volver a la posición de ralentí al soltarla. Si es
necesario, solicite su reparación a un concesionario
Yamaha para que funcione correctamente.
SBU01162
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe siempre
el apriete de los accesorios y elementos de fijación
del chasis. Lleve la máquina a un concesionario
Yamaha o consulte el manual de servicio para ver la
torsión de apriete correcta. Capacidad del depósito de refrigerante
(hasta la marca de nivel máximo):
0,3 L
EE.book Page 22 Tuesday, April 1, 2003 12:23 PM

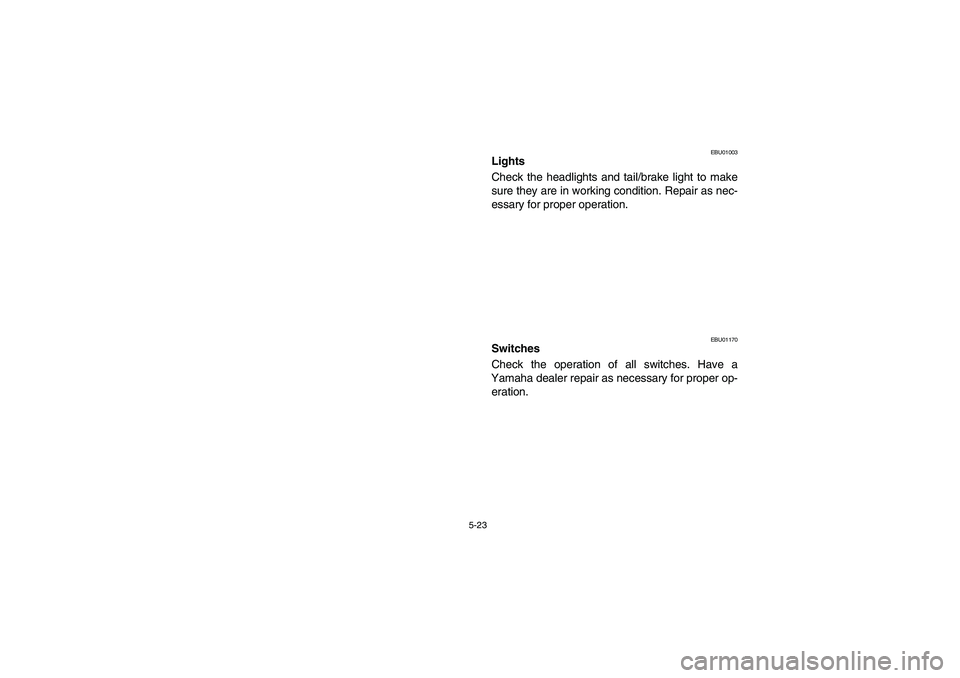

5-23
EBU01003
Lights
Check the headlights and tail/brake light to make
sure they are in working condition. Repair as nec-
essary for proper operation.
EBU01170
Switches
Check the operation of all switches. Have a
Yamaha dealer repair as necessary for proper op-
eration.
EE.book Page 23 Tuesday, April 1, 2003 12:23 PM

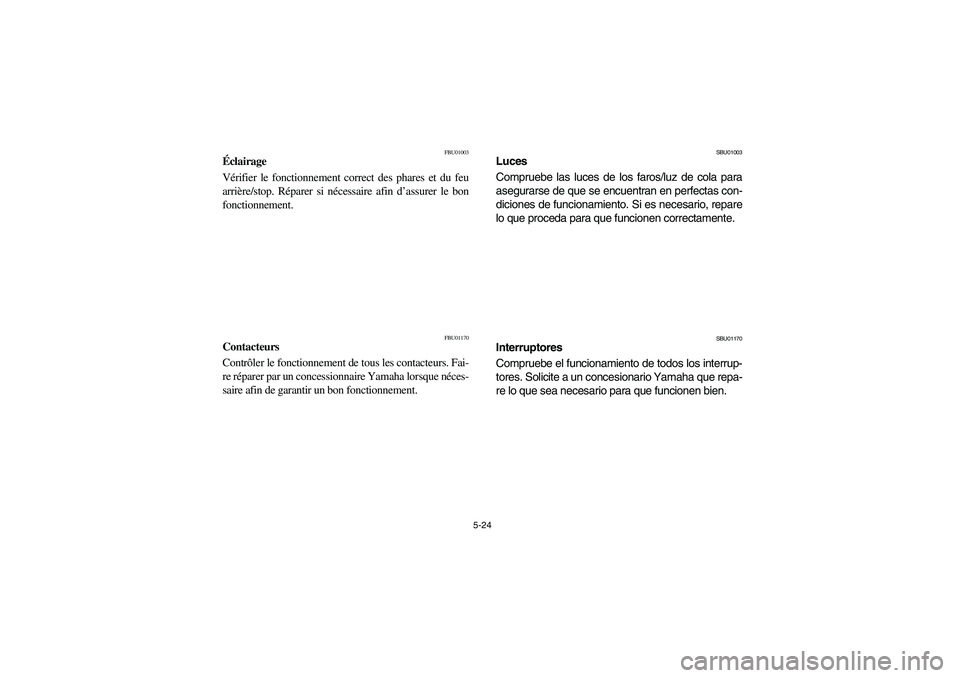

5-24
FBU01003
Éclairage
Vérifier le fonctionnement correct des phares et du feu
arrière/stop. Réparer si nécessaire afin d’assurer le bon
fonctionnement.
FBU01170
Contacteurs
Contrôler le fonctionnement de tous les contacteurs. Fai-
re réparer par un concessionnaire Yamaha lorsque néces-
saire afin de garantir un bon fonctionnement.
SBU01003
Luces
Compruebe las luces de los faros/luz de cola para
asegurarse de que se encuentran en perfectas con-
diciones de funcionamiento. Si es necesario, repare
lo que proceda para que funcionen correctamente.
SBU01170
Interruptores
Compruebe el funcionamiento de todos los interrup-
tores. Solicite a un concesionario Yamaha que repa-
re lo que sea necesario para que funcionen bien.
EE.book Page 24 Tuesday, April 1, 2003 12:23 PM

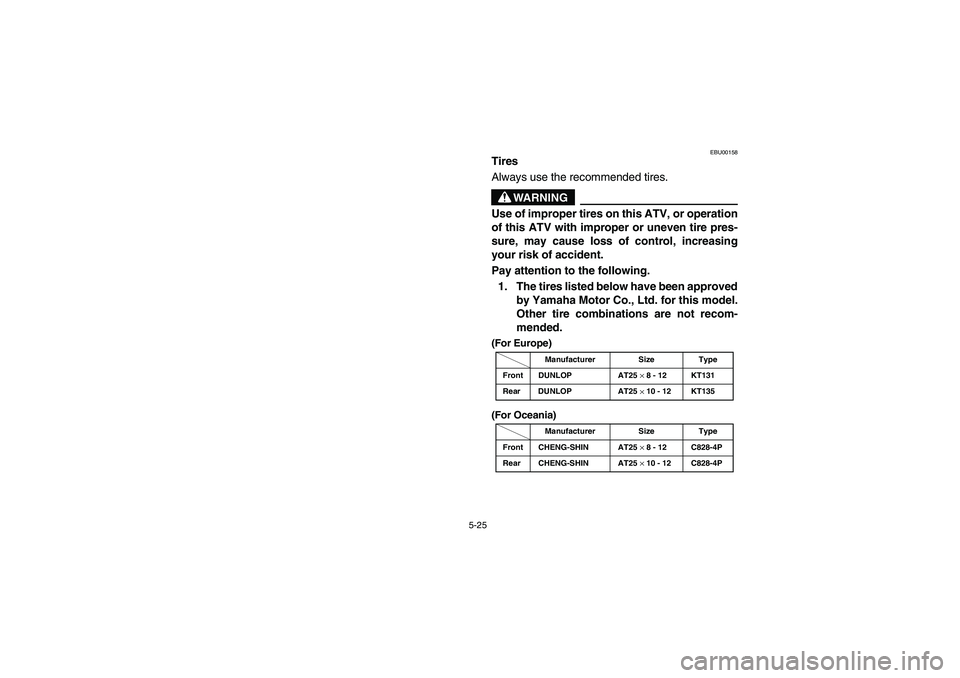

5-25
EBU00158
Tires
Always use the recommended tires.
WARNING
Use of improper tires on this ATV, or operation
of this ATV with improper or uneven tire pres-
sure, may cause loss of control, increasing
your risk of accident.
Pay attention to the following.
1. The tires listed below have been approved
by Yamaha Motor Co., Ltd. for this model.
Other tire combinations are not recom-
mended.(For Europe)
(For Oceania)
Manufacturer Size Type
Front DUNLOP AT25
× 8 - 12 KT131
Rear DUNLOP AT25
× 10 - 12 KT135
Manufacturer Size Type
Front CHENG-SHIN AT25
× 8 - 12 C828-4P
Rear CHENG-SHIN AT25
× 10 - 12 C828-4P
